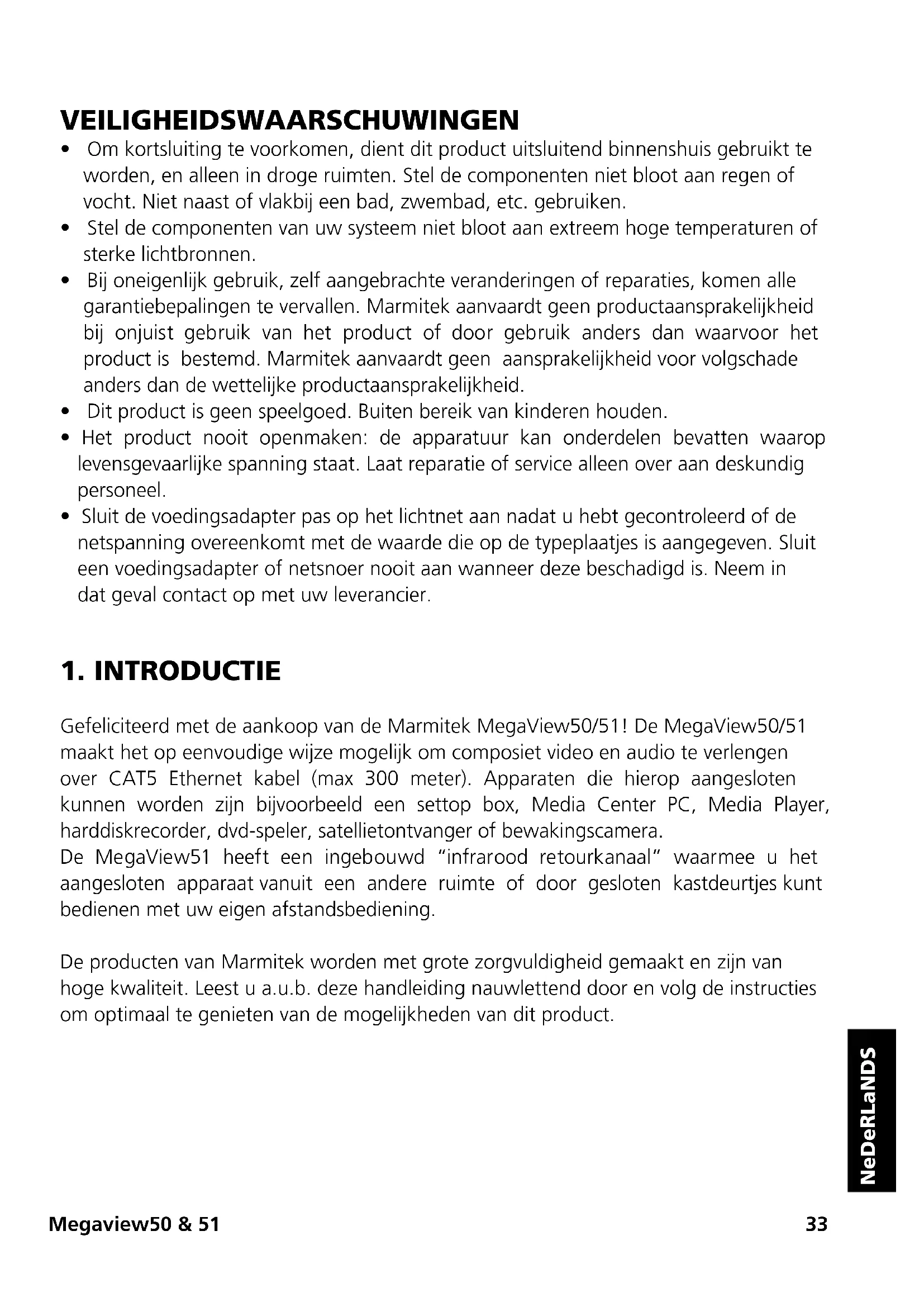

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten niet bloot aan regen of vocht. Niet naast of vlakbij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systeem niet bloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijke productaansprakelijkheid.
• Dit product is geen speelgoed. Buiten bereik van kinderen houden.
• Het product nooit openmaken: de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Sluit de voedingsadapter pas op het lichtnet aan nadat u hebt gecontroleerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter of netsnoer nooit aan wanneer deze beschadigd is. Neem in dat geval contact op met uw leverancier.

1. INTRODUCTIE

Gefeliciteerd met de aankoop van de Marmitek MegaView50/51! De MegaView50/51 maakt het op eenvoudige wijze mogelijk om composiet video en audio te verlengen over CAT5 Ethernet kabel (max 300 meter). Apparaten die hierop aangesloten kunnen worden zijn bijvoorbeeld een settop box, Media Center PC, Media Player, harddiskrecorder, dvd-speler, satellietontvanger of bewakingscamera.

De MegaView51 heeft een ingebouwd "infrarood retourkanaal" waarmee u het aangesloten apparaat vanuit een andere ruimte of door gesloten kastdeurtjes kunt bedienen met uw eigen afstandsbediening.

De producten van Marmitek worden met grote zorgvuldigheid gemaakt en zijn van hoge kwaliteit. Leest u a.u.b. deze handleiding nauwlettend door en volg de instructies om optimaal te genieten van de mogelijkheden van dit product.

2. INHOUD VAN DE VERPAKKING

1x zender (Audio/Video Transmitter) 1x zender (Audio/Video Transmitter)
1x ontvanger (Audio/Video Receiver) 1x ontvanger (Audio/Video Receiver)
1x Gebruiksaanwijzing 1x Infraroodontvanger
1x Infrarood verlengkabel met 2 IR LED's
1x Voedingsadapter
1x Gebruiksaanwijzing

• UTP-, FTP- of STP- kabel
  • 24AWG of lager
• Solid twisted pair
  • 100 ohm bij 1MHz
  • RJ-45 aansluiting volgens de EIA/TIA T568B standaard

In plaats van CAT5 kabel kan ook CAT6 kabel toegepast worden (deze is van betere kwaliteit).

4. INSTALLATIE

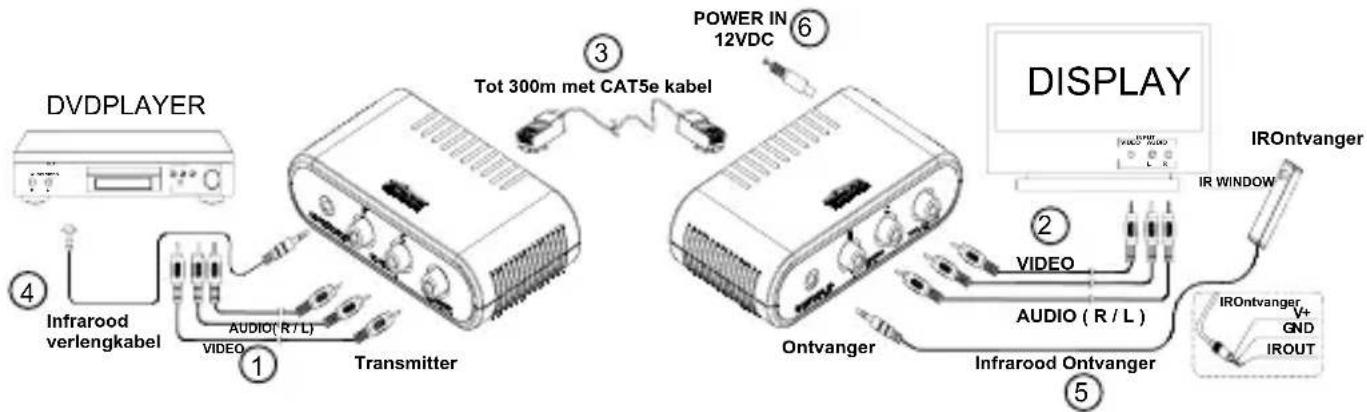

DVDPLAYER Infrarood verlengkabel 1 2 3 4 5 6 TOT 300m met CAT5e kabel POWER IN 12VDC DISPLAY IROntvanger IR WINDOW AUDIO (R/L) AUDIO (R/L) ONtvanger INFRAROOD ONTVANGER IROntvanger V+ GND IROUT

Ter controle van de goede werking van het systeem is het raadzaam om de opstelling zoals u die hebt gepland eerst te testen. Sluit hiervoor alles aan zoals hieronder omschreven maar plak of schroef de componenten nog niet vast.

1. Schakel alle A/V apparaten uit voordat u begint met aansluiten.

2. Sluit het A/V apparaat (bijvoorbeeld de settop box of Media Center PC) aan op de Audio en Video IN van de MegaView50/51 zender (Audio/Video Transmitter) [1] met behulp van een tulpkabel (niet meegeleverd).

3. Sluit de MegaView50/51 ontvanger (Audio/Video Receiver) aan op uw weergave apparaat [2] (bijvoorbeeld TV of projector) met behulp van een tulpkabel (niet meegeleverd).

Zorg ervoor dat de kleuren van de stekkers en de ingangsbussen met elkaar overeenkomen. Dat wil zeggen rood op rood, wit op wit, en geel op geel.

1. Gebruik een CAT5 ethernet kabel (niet meegeleverd) om de zender en ontvanger van MegaView50/51 met elkaar te verbinden [3].

INSTALLATIE IR (INFRAROOD) RETOUR (alleen bij de MEGAVIEW51)

1. Plaats de MegaView51 zender (Audio/Video Transmitter) op een bereikbare plaats achter of naast uw A/V apparaten en in de buurt van een 230V stopcontact (230Volt/50Hz). Houd rekening met de draadlengte van de IR LED's en let er op dat de aansluitingen toegankelijk blijven.

2. Plug de benodigde IR Verlengkabel (met de 2 IR LED's) [4] in de MegaView51 zender (Audio/Video Transmitter).

3. Bij de IR LED's is een zelfklevende folie geleverd. Hiermee kunt u de IR LED's op het IR venster van uw A/V apparaat bevestigen.

4. Test de positie en de werking van de IR LED's voordat u ze definitief vastplakt op het IR venster van uw A/V apparaat.
5. Mocht u naast uw AV apparaat (waarvan u het signaal doorstuurt) nog een ander apparaat willen bedienen kunt hiervoor het tweede IR LED gebruiken.

6. Gebruikt u maar één van de 2 IR LED's, laat dan de tweede IR LED ongebruikt. Verwijder deze nooit van de verlengkabel!

7. Sluit nu de IR Ontvanger [5] aan op de MegaView51 ontvanger (Audio/Video Receiver).

- Plaats de meegeleverde IR ontvanger zodanig dat deze zichtbaar is voor uw infrarood afstandsbediening en zo min mogelijk in de omgeving van eventuele storingsbronnen zoals direct invallend zonlicht, TL verlichting, spaarlampen, enz. De infrarood indicatie LED in de IR ontvanger gaat branden of knipperen indien deze infraroodstraling ontvangt. Gebruik deze indicatie LED om de IR ontvanger te plaatsen op de meest storingsvrije plaats (indicatie LED gaat niet of nauwelijks branden wanneer deze geen signaal ontvangt).

- Door de bijgeleverde zelfklevende strip is plaatsing vrijwel overal mogelijk. Experimenteer voor de juiste plaats voordat u de IR ontvanger definitief vastplakt.

- Let op! De plakstrip kan op bepaalde oppervlakken verkleuring veroorzaken of bij verwijdering lijmresten achterlaten.

1. Sluit de voedingsadapter [6] aan op de "POWER" aansluiting van de MegaView51 ontvanger (Audio/Video Receiver) en plug de adapter in een stopcontact.

5. GEBRUIK

1. Zet het aangesloten A/V apparaat (bijvoorbeeld setup box of Media Center PC) aan.
2. Zet het weergave apparaat aan (bijvoorbeeld TV of projector) en selecteer de juiste ingang. Meestal doet u dit door de 0, de A/V of de EXT toets van uw afstandsbediening in te drukken.
3. U krijgt direct beeld van het aangesloten A/V apparaat.
4. Met de MegaView51 kunt u nu ook het aangesloten apparaat vanuit deze kamer bedienen met uw eigen afstandsbediening door op de IR ontvanger te richten.

Slecht (of geen) beeld en geluid

• Controleer of alle kabels juist zijn aangesloten.
• Controleer of het A/V apparaat aan staat.
• Gebruik alleen CAT5 kabel zoals gespecificeerd in hoofdstuk 3. Vereisten.
• Controleer of de CAT5 kabel een goede verbinding maakt (geen breuken).
• Controleer of de RJ-45 volgens de EIA/TIA T568B standaard is aangesloten. Zie bijlage blz. 39
• Zorg ervoor dat de maximale kabellengte niet wordt overschreden.
• Controleer of de tulpkabels op het A/V apparaat, het scherm en de MegaView50/51 via de juiste kleuren zijn aangesloten.
• Installeer uw systeem zo min mogelijk in de buurt van RF bronnen (draadloze apparatuur).

Slecht (of geen) infrarood retour signaal (MegaView 51)

• Zowel de inbouw als de opbouw IR Ontvanger heeft een ontvangstgevoeligheid van ongeveer 10 meter bij een openingshoek van 90 graden. Bereik is ook afhankelijk van de gebruikte afstandsbediening. De IR ontvangst indicatie LED in de IR ontvanger zal oplichten bij ontvangst van een IR signaal.
• Controleer of de voedingsadapter is aangesloten op de MegaView51 zender (Audio/Video Transmitter)
• Zorg ervoor dat de IR ontvanger en de IR verlengkabel op de juiste manier zijn aangesloten en dat deze volledig ingeplugd zijn.
• Zorg ervoor dat de LED's van de IR verlengkabel precies op de infrarood sensor van het A/V apparaat geplakt zijn, dit komt zeer precies. De exacte positie kunt u eenvoudig vinden door er met een zaklamp op te schijnen.

Heeft u vragen die hierboven niet beantwoord worden?

Kijk dan op www.marmitek.com.

Max. CAT5e kabellengte: 300 meter 300 meter

Zender (Audio/Video Transmitter)

A/V ingang: Tulp (1x Video, 2x Audio) Tulp (1x Video, 2x Audio)

IR LED's aansluiting: - 1x 3.5mm jack plug

Afmetingen: 106 x 61 x 29 mm 106 x 61 x 29 mm

Gewicht: 79g 84g

A/V uitgang: Tulp (1x Video, 2x Audio) Tulp (1x Video, 2x Audio)

IR ontvanger: - 1x 3.5mm jack plug

Voeding: - 100-240VAC/50Hz,

12VC 500mA

Afmetingen: 106 x 61 x 29mm 106 x 61 x 29mm

Gewicht: 79g 84g

IR Ontvanger

Frequentie bereik: - 30-100 KHz

IR ontvangst bereik: - ± 10 meter

Kabellengte: - 2 meter

IR ontvanger: - Ontvangst indicatie LED

IR ontvangst hoek: - 90° (+45°/-45° vanaf center)

Afmeting: - 51x10x8mm

IR verlengkabel

Aansluiting: - 3,5mm jack plug

Kabel lengte: - 3 meter

Specificaties kunnen wijzigen zonder voorafgaande melding hiervan.

8. OPTIONEEL VERKRIJGBAAR

Extra afstandsbediening

Wanneer u uw apparatuur graag vanuit verschillende plekken in huis wilt bedienen, of wanneer u slechts één enkele afstandsbediening wilt gebruiken voor al uw A/V apparaten, maak dan uw keuze uit de complete serie universele afstandsbedieningen van Marmitek; EasyControl of EasyTouch. Deze vervangen bijna alle afstandsbedieningen die u nu gebruikt. Meer informatie over deze zogenoemde universele afstandsbedieningen vindt u op www.marmitek.com.

Meerdere apparaten aansluiten

Wilt u meerdere A/V apparaten aansluiten? Met de Marmitek Connect sluit u met één kabel alle apparatuur aan, met behoud van kwaliteit. Meer informatie over deze zogenoemde switchgear vindt u op www.marmitek.com.
