Caractéristiques techniques	Climatiseur mobile ELECTROLUX EXP09HSECI, capacité de refroidissement de 9000 BTU, classe énergétique A.
Dimensions	Dimensions : 44 x 34 x 70 cm, poids : 30 kg.
Niveau sonore	Niveau sonore : 65 dB.
Fonctionnalités	Fonctions de refroidissement, déshumidification et ventilation.
Utilisation	Idéal pour les pièces jusqu'à 25 m², télécommande incluse pour un contrôle à distance.
Maintenance	Filtres à air lavables, entretien régulier recommandé pour un fonctionnement optimal.
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de réservoir plein.
Informations générales	Installation facile, pas de travaux nécessaires, fonctionne sur prise électrique standard.

FOIRE AUX QUESTIONS - EXP09HSECI ELECTROLUX

Comment puis-je régler la température de mon climatiseur ELECTROLUX EXP09HSECI ?

Vous pouvez régler la température en utilisant la télécommande fournie. Appuyez sur le bouton '+' pour augmenter la température et sur le bouton '-' pour la diminuer.

Mon climatiseur ne refroidit pas correctement, que faire ?

Vérifiez que les filtres à air ne sont pas obstrués et nettoyez-les si nécessaire. Assurez-vous également que les fenêtres et les portes sont bien fermées.

Quel est le niveau sonore de l'ELECTROLUX EXP09HSECI ?

Le niveau sonore en mode silencieux est d'environ 26 dB, ce qui le rend très discret pendant son fonctionnement.

Comment puis-je changer le mode de fonctionnement de mon climatiseur ?

Utilisez la télécommande pour changer le mode. Appuyez sur le bouton 'Mode' jusqu'à ce que le mode souhaité (Cooling, Heating, Fan, Dry) apparaisse sur l'affichage.

Le climatiseur affiche un code d'erreur, que signifie-t-il ?

Les codes d'erreur indiquent des problèmes spécifiques. Consultez le manuel d'utilisation pour comprendre le code affiché et suivre les recommandations de dépannage.

Comment puis-je nettoyer le filtre à air ?

Retirez le filtre à air de l'unité, puis lavez-le à l'eau tiède avec un détergent doux. Assurez-vous qu'il soit complètement sec avant de le remettre en place.

Est-ce que l'ELECTROLUX EXP09HSECI est économe en énergie ?

Oui, ce modèle est classé A++ en efficacité énergétique, ce qui signifie qu'il consomme moins d'énergie tout en offrant un bon niveau de performance.

Comment puis-je programmer mon climatiseur pour qu'il s'éteigne automatiquement ?

Utilisez la fonction de minuterie sur la télécommande. Sélectionnez l'heure à laquelle vous souhaitez que l'appareil s'éteigne et confirmez votre choix.

Puis-je utiliser mon climatiseur en hiver ?

Oui, l'ELECTROLUX EXP09HSECI peut également être utilisé en mode chauffage, ce qui le rend adapté pour une utilisation en hiver.

Quelle est la superficie maximale que peut couvrir ce climatiseur ?

Ce modèle peut couvrir une superficie d'environ 25 m², selon la configuration de la pièce et l'isolation.

MODE D'EMPLOI EXP09HSECI ELECTROLUX

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiaz de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été concu sur mesure pour vous. Grace à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com/webselfservice

Enregistrer votre produit pour obtenir un meilleur service : www.registerelectrolux.com

Acheter des accessoires, consommables et pieces de rechange d'origine pour votre apparéil : www.electrolux.com/shop

SERVICE APRES-VENTE

Utilisez toujours des pieces d'origine.

Avant de contacter le service après-vente, assurez-vous de dispose des informations suivantes : Modèle, PNC, numéro de série.

Voutrouvrez ces informations sur la plaque signalétique.

Avertissement/Attention : consignes de sécurité.

Informations generales et conseils.

Informations en matière de protection de l'environnement.

Sous réserve de modifications sans préavis.

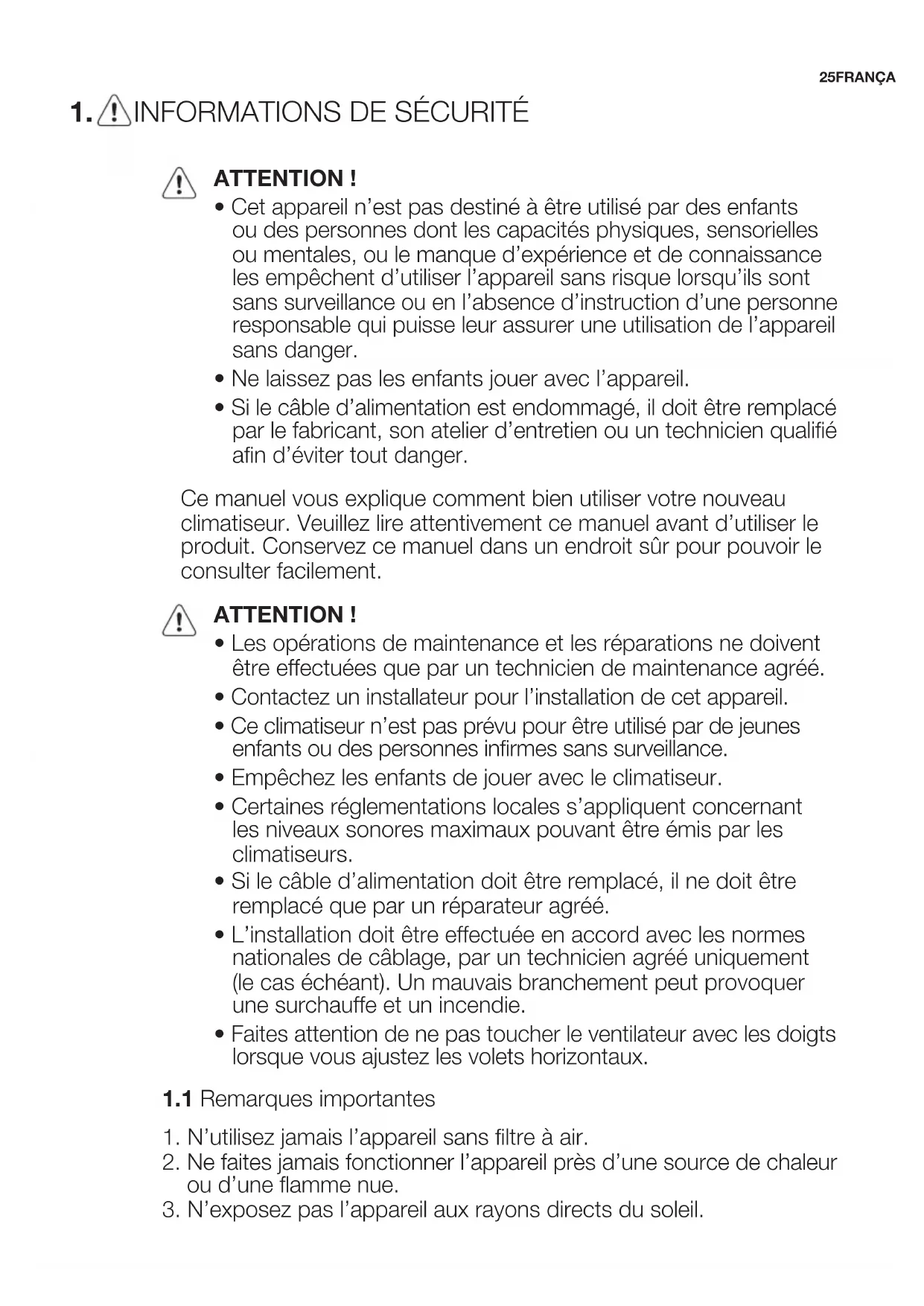

1. INFORMATIONS DE SECURITÉ

ATTENTION!

• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacities physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l' apparéil sans danger.
• Ne laissez pas les enfants jouer avec l'appareil.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son atelier d'entretien ou un technicien qualifié afin d'éviter tout danger.

Ce manuel vous explique comment bien utiliser votre nouveau climatiseur. Veuillez lire attentivement ce manuel avant d'utiliser le produit. Conservece ce manuel dans un endroit sur pour pouvoir le consulter facilement.

ATTENTION!

• Les opérations de maintenance et les réparations ne doivent être effectuees que par un technicien de maintenance agreé.
• Contactez un installer pour l'installation de cet apparéil.
• Ce climatiseur n'est pas prévu pour être utilisé par de jeunes enfants ou des personnes infirmes sans surveillance.
• Empêchez les enfants de jouer avec le climatiseur.
• Certaines réglementations locales s'appliquent concernant les niveaux sonores maximaux pouvant etre émis par les climatiseurs.
• Si le cable d'alimentation doit être remplaced, il ne doit être remplaced que par un réparateur/agréé.
• L'installation doit être effectuee en accord avec les normes nationales de cablage, par un technicien agreee uniquement (le cas echéant). Un mauvais branchement peut provoquer une surchauffe et un incendie.
• Faites attention de ne pas toucher le ventilateur avec les doigts lorsque vous ajustez les volets horizontally.

1.1 Remarques importantes

1. N'utilisez jamais l'appareil sans filtré à air.
2. Ne faites jamais fonctionner l'appareil pres d'une source de chaleur ou d'une flamme nue.

3. N'exposez pas l'appareil aux rayons directs du soleil.

4. Rangez ou déplacez toujours l'appareil en position debout.

5. Ne pas couvrir l'appareil pendant son fonctionnement ou immédiatement après son utilisation.
6. Veillez toujours à ce que, lorsqu'installé, le tuyau de vidange de la pompe à eau est bien dirigé vers un point de vidange efficace.
7. Vidangez toujours l'eau de condensation avant de ranger l'appareil.

1.2 Point à garder en mémoire lors de l'utilisation de votre climatiseur

ATTENTION!

Avertissements d'utilisation

• Ne modifiez aucun élément de ce produit.
• N'insérezaucun object dans les éléments de l'objet.
• Assurez-vous que la tension nominale de l'alimentation secteur est adaptée. Utilisez uniquement une alimentation électrique de 220 V - 240 V, 50 Hz, 10 A. L'utilisation d'une alimentation électrique ayant une tension nominale inadaptée peut entrainer des dégats sur l'appareil, ainsi qu'un incendie.
• Utilisez toujours un disjoncteur ou des fusibles d'un ampérage adaptable. N'utilisez sousaucun prétexte des fils,des épingles ou d'autres objets à la place d'un fusible ajusté.
• En cas d'anomalie du climatiseur (par exemple une odeur de brûlé), éteignez-le immédiatement et débranchez-le de l'alimentation électrique.

ATTENTION!

Avertissement pour le cordon d'alimentation

• Cette fiche électrique ne doit être branchée qu'à une prise murale adaptée. N'utilisez pas de rallonge électrique.
• Enforcez la fiche avec précautions dans la prise murale et assurez-vous qu'elle n'a pas de jeu.
• Ne tirez, déformez ou modifie pas le cordon d'alimentation, et ne le plongez jamais dans l'eau. Le fait de tirer sur le cordon d'alimentation ou une utilisation non conforme peuvent entrainer des dégats à l'appareil et provoquer un choc électrique.

• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou un technicien qualifié afin d'éviter tout danger. En cas de remplacement, utilisez uniquement le cable d'alimentation spécifique par le fabricant.

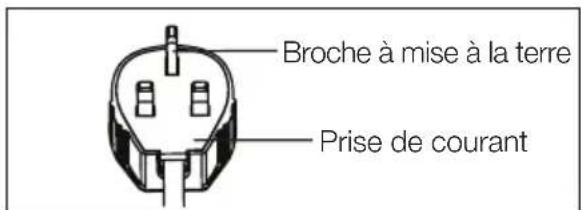

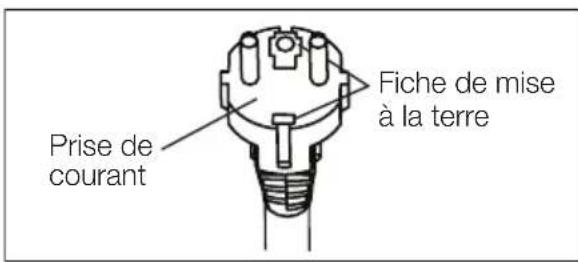

• Cet apparéil doit être relié à la terre. Cet apparéil dispose d'un cordon doté d'un fil de mise à la terre. La fiche doit être branchée dans une prise correctement installée et mise à la terre.

• Cet apparéil dispose d'un cordon doté d'un fil de mise à la terre relié à une borne de terre. La fiche doit être branchée dans une prise correctement installée et mise à la terre. Ne coupez ou retirez enaucun cas la borne de terre carrée de cette prise.

(uniquement pour le Royaume-Uni)

1.3 Précautions d'utilisation

• Assurez-vous que l'appareil est eteint et debranché de la prise secteur avant d'entrepandre toute opération de maintenance ou de nettoyage.

• Ne pas éclabousser ou verser de l'eau directement sur l'appareil. L'eau peut provoquer des chocs électriques ou des dommages matériels.

• Il est nécessaire de vidanger le climatiseur avant de le déplacer (voir page 14). S'il reste de l'eau dans le réservoir, elle risque de se renverser durant le déplacement.

• Pour vous assurer que la vidange est bien effectuee, le tuyau de vidange ne doit pas etre tordu, et il ne doit pas etre surelevedurant le mode deshumidification. Sinon, I'eau vidangee pourrait se repandre dans la piece.

• La température autour du tuyau de vidange ne doit pas être en-dessous de 0^ en cours d'utilisation. L'eau vidangée pourrait geler à l'intérieur du tuyau, ce qui provoquerait un débordement d'eau à l'intérieur de la pierce.

• Ne bloquez pas la sortie d'échéppement de l'air. Les performances de refroidissement pourraient être réduites ou complètement arrêtées.

• Utilisez un dispositif différentiel résiduel (DDR) par mesure de protection contre les chocs électriques, conformément aux normes Britanniques et aux réglementations relatives aux câblages.
• L'exposition prolongée au flux d'air direct du climatiseur pourrait être dangereux pour votre santé. N'exposez pas les personnes, les animaux ou les plantes au flux d'air direct de l'appareil pendant une période prolongée.
• N'utilisez pas ce climatiseur à des fins particulières non spécifiées (par exemple, pour entreprises des dispositifs de précision, des aliments, des animaux domestiques, des plantes ou des objets d'art). Une telle utilisation pourrait leur être préjudiciable.

2. CONSIGNES DE SECURITÉ

2.1 Remarques concernant l'utilisation

• Laissez 3 minutes au compresseur pour redémarrer le refroidissement. Si vous éteignez le climatiseur et que vous le rallumez immédiatement après, laissez 3 minutes au compresseur pour redémarrer le refroidissement. L'appareil dispose d'un dispositiflectronique qui maintain le compresseur etient pendant 3 minutes par sécurité.
• Dans le cas d'une panne de courant durant l'utilisation, attendez 3 minutes avant de redémarrer l'appareil. Une fois le courant revenu, rallumez le climatiseur. En cas d'interruption de l'alimentation électrique de moins de trois minutes, veillez à attendre au moins trois minutes avant de redémarrer l'appareil. Si vous redémarrrez le climatiseur avant que trois minutes se soient écouées, un dispositif de protection de l'appareil peut provoquer l'arrêt du compresseur. Ce dispositif de protection empêchera le refroidissement pendant environ 5 minutes. Tous les anciens réglages seront annulés et l'appareil repassera aux réglages initiaux.

• Fonctionnement basse température : Voiture apparéil se bloque-t-il ? L' apparéil peut se bloquer lorsqu'il est réglé à environ 18^ et que la température ambiante est BASSE, particulièrement la nuit. Dans ce cas, une baisse supplémentaire de la température peut causeur un blocage de l' apparéil. Un réglage à une température plus élevé l'empechera de se bloquer.

• Le mode de déshumidification augmente la température de la pièce. Durant le mode déshumidification, l'appareil génére de la chaleur et la température de la pièce augmente. De l'air chaud est soufflé par la sortie d'échéppement de l'air, mais cela est normal et n'est pas signe d'un problème de l'appareil.

• En mode refroidissement, le climatiseur souffle l'air chaud génére par l'élement à l'extérieur de la piece, à l'aide un tuyau d'échéppement. Pendant ce temps, la même quantité d'air entre dans la piece de l'extérieur par toutes les ouvertures de la piece.
• N'utilisez pas de moyens autres que ceux recommandés par le fabricant pour accélérer le processus de dégivrage ou de nettoyage.
  L'appareil doit'être entreposé dans une piece ne contenant pas de sources d'ignition en fonctionnement continu (ex.: flammes nues, apparéil à gaz ou apparéil de chauffage électrique en fonctionnement).
• Ne pas percer ni brûler.
• L'appareil doit être installé, utilisé et entreposé dans une piece d'une superficie supérieure à 12m^2
• La conformité aux réglementations nationales concernant le gaz doit être respectée.
  Veillez a ce que les orifices de ventilation ne soient pas obstrués.

L'appareil doit être entreposé dans une piece bien ventilée et de taille supérieure à 12m^2
- Toute personne travaillant ou intervenant sur un circuit de fluide frigorigène doit être titulaire d'un certificat valide délivré par un organisme d'évaluation accréédé par l'industrie qui autorise sa compétence à la manipulation des frigorigènes en toute sécurité conformément à un cahier des charges reconnu par l'industrie.
L'entretien ne doit être effectué que conformément aux recommandations du fabricant de l'équipement. Les travaux d'entretien et de réparation nécessitant l'assistance d'autres personnes qualifiées doivent être effectuels sous la supervision de la personne qualifiée pour l'utilisation de fluides frigorigènes inflammbables.

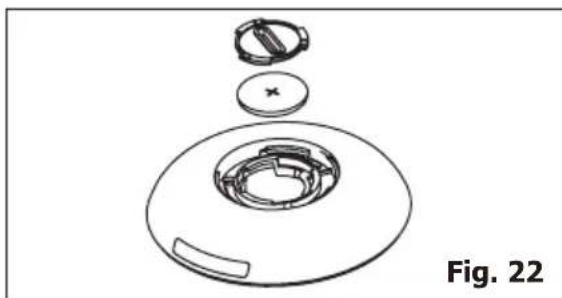

• Ce produit contient une pile-bouton au lithium. Si une pile-bouton au lithium neuve ou usageee est avalée ou pénétre dans l'organisme, elle peut causer de graves brûlures internes et peut entraîner la mort en non moins de 2 heures. Toutjour complètement referrer le compartment des piles. Si le compartment des piles ne se ferme pas correctement, cesser d'utiliser le produit, retirer les piles et maintainir l'appareil hors de portée des enfants. Si vous pensez que les piles ont pu être avalées ou insérées à l'intérieur de n'importe qu'elle partie du corps, consultez immédiatement un medecin.

Pour éviter les blessures corporelles et les dommages sur l'appareil, suivez les instructions suivantes.

Une mauvaise utilisation de l'appareil en raison d'un manquement à ces instructions pourrait entraîner des blessures corporelles ou endommager l'appareil.

Les instructions sont classées selon les indications suivantes :

Ci-dessous sont presentées les significations des symboles utilisés dans ce manuel :

Le symbole ci-contre indique une action à ne jamais entreprises.

Le symbole ci-contre indique une action qui doit toujours être respectée.

2.2 Avertissements au cours de l'utilisation

ATTENTION!

Avertissements au cours de l'utilisation

ATTENTION!

Ce symbole indique le risque de mort ou de blessure grave.

ATTENTION!

Ce symbole indique le risque de blessures ou de dommage à la propriété.

symbole signification
Insérez correctement la fiche d'alimentation Une mauvaise réparation peut provoquer un choc électrique ou un incendie en raison d'une génération excessive de chaleur
Ne mettez pas l'appareil en marche ou à l'arrêt en branchant ou débranchant la fiche de la prise de courant	Cela peut provoquer un choc électrique ou un incendie en raison d'une génération de chaleur
N'endommagez ou utilisez pas un cable d'alimentation non spécifique	Cela peut provoquer un choc électrique ou un incendie. Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son atelier d'entretien ou un technicien qualifié afin d'éviter tout danger
Ne modifies pas la longueur du cordon d'alimentation et ne partagez pas la prise avec d'autres apparèils	Cela peut provoquer un choc électrique ou un incendie en raison d'une génération de chaleur
Ne faites pas fonctionner l'appareil avec les mains mouillées ou dans un environnement humide	Cela peut provoquer un choc électrique
Ne dirigez pas le flux d'air sur les occupants de la pièce	Cela pourrait nuir à votre santé
Veillez toujours à avoir une bonne mise à la terre	Un mauvais raccordement à la terre peut causer un choc électrique
Ne laissez pas d'eau s'écouler sur les composants électriques	Cela pourrait provoquer une panne de l'appareil ou un choc électrique
Installez toujours un disjoncteur et un circuit d'alimentation réservé	Une mauvaise installation peut provoquer un incendie ou un choc électrique
Débranchez l'appareil si vous entendez un bruit étrange, sentez une odeur inhabituelle ou voyagez de la fumée en sortie	Cela peut provoquer un incendie et un choc électrique
N'utilisez pas la prise si elle est desserrée ou endommagée	Cela peut provoquer un incendie et un choc électrique
N'ouvrez pas l'appareil durant son fonctionnement	Cela peut provoquer un incendie et un choc électrique
Tenez les armes à feu éloignées Cela peut provoquer un incendie
N'utilisez pas le cable d'alimentation près d'appareils émettant de la chaleur	Cela peut provoquer un incendie et un choc électrique
N'utilisez pas le cable d'alimentation près de gaz inflammables ou de combustibles comme de l'essence, du benzène, des diluants, etc	Cela peut provoquer une Explosion ou un incendie
Aéréz la piece avant de faire fonctionner le climatisationur si du gaz s'échappe d'un autre apparèil	Cela pourrait provoquer une Explosion, un incendie et des brûlures
Ne démontez ou modifiez pas l'appareil Cela peut provoquer une panne et un choc électrique

ATTENTION!

attention signification
Lors du retrait du filtré à air, ne touche pas les parties métalliques de l'appareil	Cela peut entraîner des blessures
Ne nettoyez pas le climatiseur avec de l'eau dans l'appareil et dégrader l'isoaction Cela peut provoquer un choc électrique
Veillez à bien ventiler la piece lorsque vous utilisez l'appareil en même temps qu'une cuisinière, etc	Une pénurie d'oxygenne peut se produit
Lorsque l'appareil doit être nettoyé, éteignez-le et coupez le disjoncteur de courant	Ne pas nettoyer l'appareil lorsque celui-ci est sous tension, car cela peut provoquer un incendie, un choc électrique et des blessures
Ne pas placer un animal de compagnie ou une plante d'intérieur ou autres-ci seront exposés au flux d'air direct	Cela pourrait blesser l'animal ou endommager la plante
Ne pas utiliser l'appareil à des fins spéciales N'utilissez pas ce climatiseur pour entreposer des dispositifs de précision, des alimentents, des animaux domestiques, des plantes ou des objets d'art). Cela pourrait entraîner une dépréciation de leur qualité, etc
Éteignez l'appareil et fermez la fenêtre en cas de tempête ou cyclone	Faire fonctionner l'appareil avec les fenêtres ouvertes pourrait mouiller votre intérieur et votre mobilier
Tenez la fiche d'alimentation par sa tête lorsque vous la retirez	Il existe un risque de chic électrique ou de dommages
Éteignez l'interrupteur principal lorsque vous n'utilisez pas l'appareil pendant période prolongée	Cela peut provoquer une panne de l'appareil ou un incendie
Ne placez pas d'obstacles autour des entrées d'air ou à l'intérieur de la sortie d'air	Cela pourrait provoquer une panne de l'appareil ou un accident
Insérez toujours le filtré solidement. Nettoyez le filtré à air toutes les deux semaines	Faire fonctionner l'appareil en l'absence de filtré peut entraîner une panne
N'utilissez pas de détergent puissant tel que de la cire ou du diluant; utilisez un chiffon doux	L'apparce du produit peut être dépréciation en raison du changement de sa couleur ou de l'abrasion de sa surface
Ne placez pas d'objects lourds sur le cordon d'alimentation et assurez-vous que le cordon n'est pas comprimé	Il existe un risque d'incendie ou de chocolélectrique
Ne pas boire l'eau évacuée du climatiseur Elle contient des substances contaminantes pouvant vous rendre malade
Faites attention lorsque vous déballez et installez l'appareil	Ses bords coupants peuvent给您 blesser
Si de l'eau pénétre dans l'appareil, éteignez l'appareil à la prise de courant et coupez le courant au disjoncteur. Isolez l'alimentation en débranchant le cordon d'alimentation et contactez un technicien qualifié	Il existe un risque de chocolélectrique et de dommages

3. DESCRIPTION DE L'APPAREIL

Fig. 2

Fig. 1

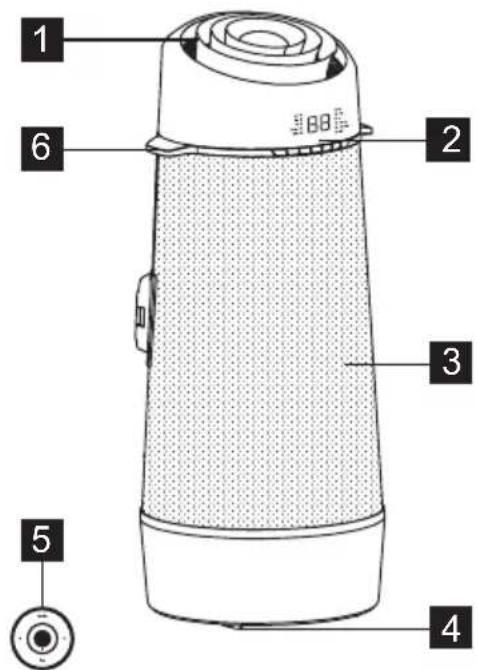

1 Evacuation de l'air de la piece

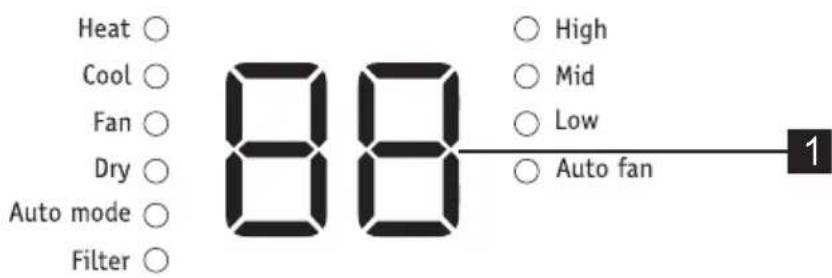

2 Bandeau de commande
3 Entrée d'air de la pierce
4Roulette

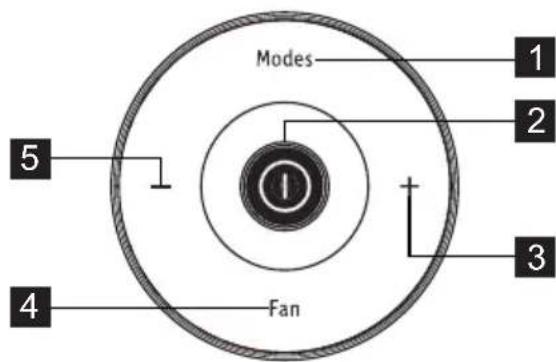

5 Telecommande

6 Poignée de transport (des deux côts)

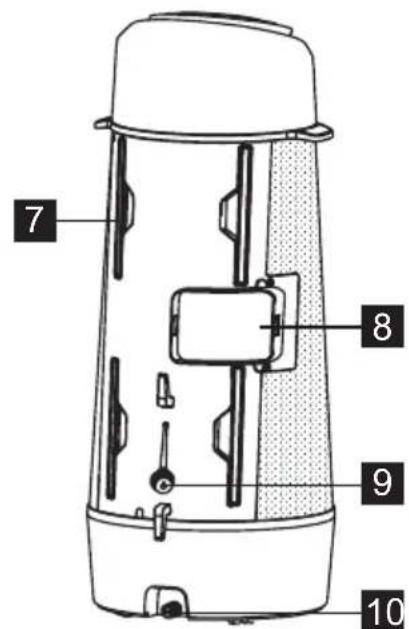

7 Filtre
8 Température d'évacuation de l'air
9 Sortie d'évacuation
10 Sortie de vidange du bac inférieur

PIÉCES NOM DES COMPOSANTS : QUANTITÉ :
1	Tuyau d'échévement	1 morceau
2	Kit de coulissage de la fenêtre	1 morceau
3	Tuyau de vidange et adaptateur	1 morceau
4	Vis 3/8"	2 morceau
5	Film décoratif	1 morceau
6	Sangle d'attache	1 kit
7	Télécommande 1 morceau

• Vérifiez que tous les accessoires sont inclus dans l'emballage et reportez-vous aux instructions d'installation pour savoir comment les utiliser.

5. INSTRUCTIONS D'INSTALLATION

5.1 Air chaud d'évacuation

En mode COOLING (refroidissement),
l'appareil doit être place à proximé d'une
fenêtre ou d'une ouverture afin que l'air
chaud puisse être conduit vers l'extérieur.
Placez d'abord l'appareil sur un sol plat
en vous assurant qu'aucun obstacle ne se
trouve à moins de 30 cm ajuster de l'appareil,
et qu'il est à proximé d'une source
d'alimentation à circuit unique.

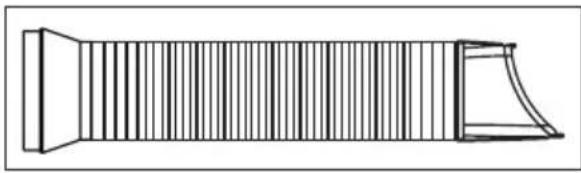

1. Déployer une des extrémités du tuyau (Fig. 3).

Fig. 3

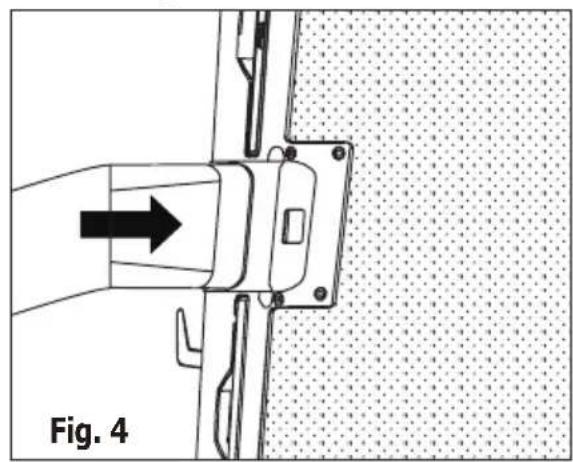

1. Faites glisser l'adaptateur A dans le trou d'échange de l'appareil, comme illustré dans la Fig. 4.

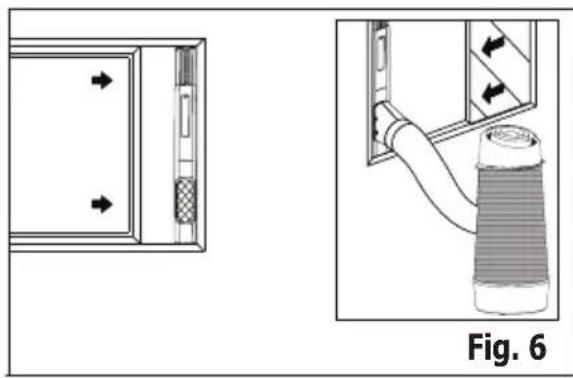

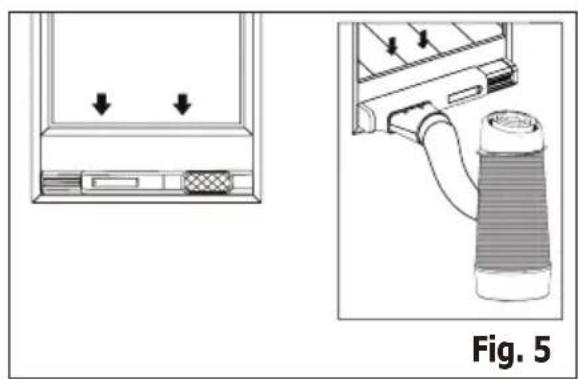

1. Installez le kit de fenêtre sur la fenêtre et faites glisser l'adaptateur B dans le kit de glissière de fenêtre, puis sceller. (Fig. 5 et 6)

Kit de glissiere de fenetre

Minimum:56cm

Maximum : 112 cm

Reportez-vous au paragraphe

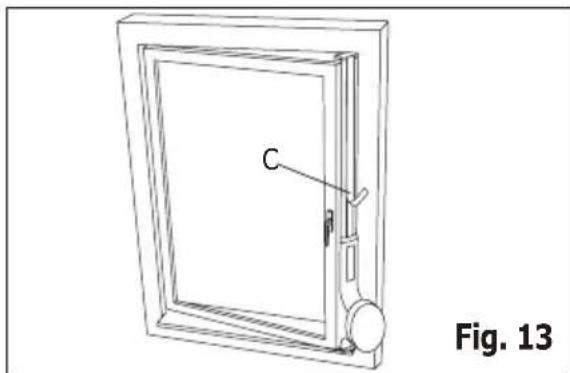

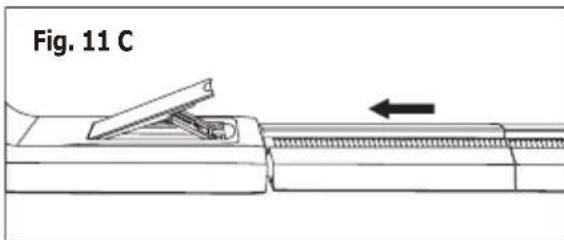

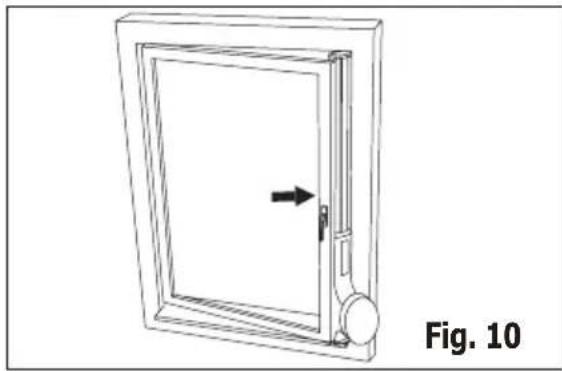

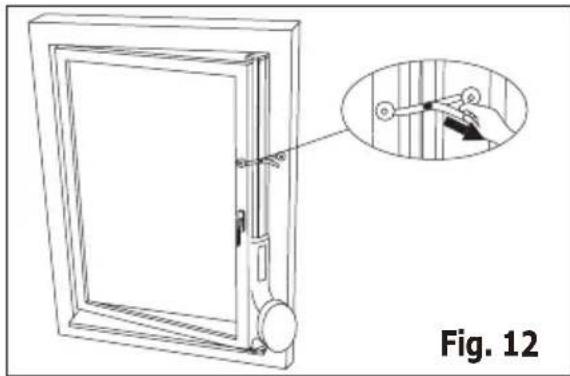

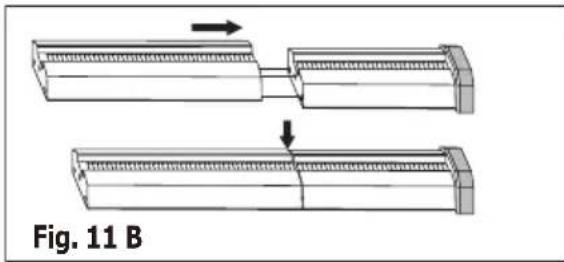

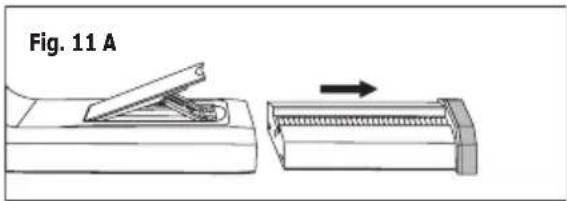

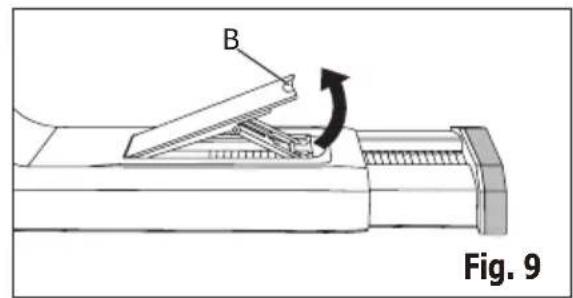

5.2 « Installation dans une fenêtre à battants » pour savoir comment installer le kit de fenêtre.

i Le tuyau peut etre allonge de sa longueur d'origine de 38 cm a 150cm,mais il est preferable delui donne une longueur minimale

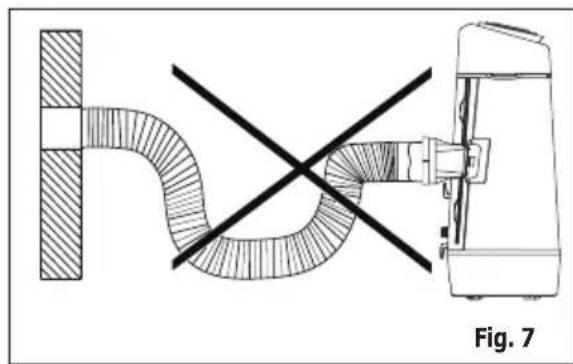

Assurez-vous également que le tuyau n'a pas de pliure ou d'affaissement aigus. (Fig. 7)

5.2 Installation dans une fenêtre à battants

1. Ouvrez le chassin de la fenetre et souveze le levier de verrouillage du kit de glissiere de fenetre (Figure 9)

B:Levier de verrouillage

1. Placez le kit de glissiere de fenetre sur la fenetre. Ajustez la longueur du kit de glissiere de fenetre selon la hauteur de la fenetre (Fig. 10).

La tige téléscopique peut etre allongee si la fenetre est trop haute. Pour ce faire, retirez d'abord complètement la tige telescopique (fig.11 A).Ensuite, alignez les 3 crochets de la tige extensible (vendue séparément) avec les 3 fentes sur I'extrémité de la tige téléscopique et insérez les 3 crochets dans les fentes, puis appuyez sur la tige extensible pour verrouiller les fentes (Fig.11 B). Ensuite, réinsérez la tige téléscopique combinée dans le kit de fenetre (Fig.11C).

1. Appuyez de nouveau sur le levier de verrouillage pour fixer la longueur du kit de glissiere de fenetre, puis fermez la fenetre et coincez le kit de fenetre entre la fenetre et l'encadrement de la fenetre. Pour fixer le kit de fenetre, decollez le film de protection à l'arrere des onglets de l'ancrage et fixezla sur I'encadrement de la fenetre, puis fixez la sangle (Fig. 12).

1. Coupez le film de décoratif à la longueur appropriée et collez-le sur la tige extensible (Fig. 13).

C:Film decoratif

6. CARACTERISTIQUES DU CLIMATISEUR

6.1 BANDEAU DE COMMANDE

1 Affiche la température
2 Bouton de réinitialisation du filtré (maintenir enforcé 3 secondes pour réinitialiser)
3 Définit la vitesse du ventilateur

4 Augmente la température
5 Diminuer la températe
6 Définit le mode
7 Allume ou eteint I'appareil

6.2 Telecommande

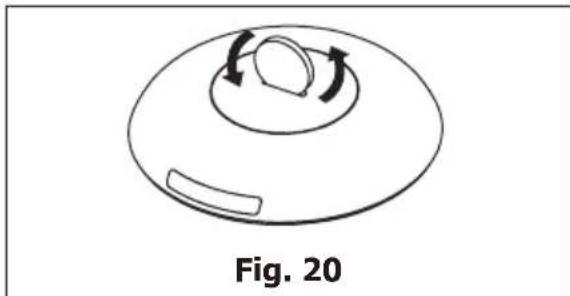

1. Utilisez une piece de monnaie ou un objet similaire pour faire tourner le couvercle arrêté dans le sens antihoraire pour l'ouvrin (Fig. 20 et 21).

1 Appuyer ici pour selectionner les modes
2 Appuyer ici pour allumer ou eteindre I'appareil
3 Appuyer ici pour augmenter la température
4 Appuyer ici pour selectionner la vitesse du ventilateur
5 Appuyer ici pour diminuer la température

Lorsque vous l'utilisez pour la première fois, ouvre les couvercles arrriere et retirez le film protecteur pour activer la télécommande.

1. Procedez de la même manière pour ouvrir le couvercle de protection interieur et retirez la pile (Fig.22).

Remplacement de la pile

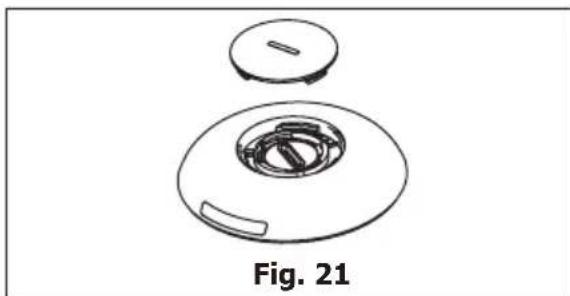

1. Retournez la télécommande. Dans le bouton de la télécommande se trouve une fente.

1. Remplacez la pile et reinstallez le couvercle interieur, puis le couvercle arriere.

Type de batterie: RG15D/E-ELL (tension nominale : 3 V CC)

ATTENTION!

Veuillez utiliser la pile de manière correcte

1. Risque de brûlure chimique. Tenez les piles hors de portée des enfants.
2. Assurez-vous que les piles sont correctement insérées.

7. NOTICE D'UTILISATION

Certaines des instructions suivantes ne peuvent etre suivies qu'en utilisant le panneau de commandes.

7.1 Utilisation du panneau de commandes

Mode chauffage (sur certains modèles)

Dans ce mode, vous DEVEZ utiliser l'adaptateur du tuyau d'échéppement.

1. Appuyez sur le bouton « Modes » jusqu'à ce que levoyant « Heat » (Chauffage) s'affiche.
2. Appuyez sur les boutons « - » et « + » jusqu'au réglage souhaïte.
3. Appuyez sur la touche « Fan speed » (Vitesse du ventilateur) pour sélectionner la vitesse du ventilateur souhaïée.
4. Tuyau de vidange raccordé. Voir le paragraphe 7.3 « Vidange »

Fonction de refroidissement

Dans ce mode, vous DEVEZ utiliser l'adaptateur du tuyau d'échéppement.

1. N'utilise pas de piles autres que celles spécifiées.
2. Ne melangez pas des piles usagées et des piles neuves.
3. Ne jetez pas les piles au feu. Les piles peuvent exploser ou fuir.
4. Les piles-bouton doivent etre eliminées correctement, et doit etre tenues hors de portee des enfants ; meme les piles usages peuvent causer des blessures.
5. Pour éviter tout dommage, retirez les piles lorsque l'appareil n'est pas utilisé pendant une longue période.

6. Cet apparéil est conforme à l'article 15 des réglementations de la FCC. L'utilisation est soumis aux deux conditions suivantes : (1) Cet apparéil ne doit pas cause d'interférences nuisibles et (2) cet apparéil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

7. Appuyez sur le bouton « Modes » jusqu'à ce que levoyant « Cool » s'affiche.

8. Appuyez sur les boutons « - » et « + » jusqu'au réglage souhaïte.
9. Appuyez sur la touche « Fan speed » (Vitesse du ventilateur) pour sélectionner la vitesse du ventilateur souhaïée.

Il n'est pas nécessaire d'utiliser le tuyau de vidange en mode « Cool » (refroidissement).

Mode « Fan » (ventilateur)

Pour ce mode, vous n'avez pas besoin du tuyau d'échévement, ni du tuyau devidange.

1. Appuyez sur le bouton « Modes » jusqu'à ce que levoyant « Fan » (ventilateur) s'affiche.
2. Appuyez sur le bouton « Fan speed » (vitesse du ventilateur) pour selectionner la vitesse du ventilateur souhaitee.
3. Le ventilateur fonctionnera à la vitesse selectionnée et la température de la pièces s'affichera.

Mode Sechage

Vous n'avez pas besoin de l'adaptateur du tuyau d'échémpement avec ce mode, MAIS l'eau recueillie doit être evacuée. Voir le paragraphe 7.3 « Vidange »

1. Appuyez sur le bouton « Modes » jusqu'à ce que levoyant « Dry » (Sechage) s'affiche.
2. Le ventilateur fonctionnera à vitesse réduite et la température de la piece s'affichera.
3. Pour deGXrres résultats, laissez les portes et les fenêtres fermées.
4. Tuyau de vidange raccordé. Voir le paragraphe « Vidange »

Mode automatique

Laissez toujours le tuyau d'échéppement attaché avec ce mode.

Lorsque vous reglez le mode Auto pour le climatiseur, il selectionnera automatiquement le mode « cooling » [refroidissement], « heating » [chauffage] (non applicable aux modeles à refroidissement uniquement) ou « fan only » (ventilateur seul), selon la températe que vous avez sélectionnée et la températe ambiente. Le climatiseur contrôle automatique la températe ambiente, aux alentours de la températe que vous avez sélectionnée. En mode AUTO, vous ne pouvez pas selectionner la vitesse du ventilateur.

1. Appuyez sur le bouton « Modes » jusqu'à ce que levoyant « Auto mode » (mode automatique) s'affiche.

Une fois le mode « Auto mode » seLECTIONné, l'appareil fonctionne automatiquement en fonction de la température réelle de l'air ambiant.

Vérifiez l'etat du filtré

1.Nettoyage du filtré.
2. Appuyez sur le bouton «filter » (filtré) et maintenez-le enforcé pendant 3 secondes pour éteindre levoyant du filtré.

Selection de la vitesse du ventilateur

Vous pouvez selectionner la vitesse de ventilateur voulue en appuyant sur le bouton « Fan speed » (vitesse du ventilateur). La vitesse du ventilateur change dans l'ordre suivant : « Auto Fan » (ventilateur automatique), « High » (elevé), « Mid » (moyen), « Low » (bas).

Après avoir sélectionné une vitesse de ventilateur (« Auto Fan », « High », « Mid », « Low »), le voyant de vitesse du ventilateur correspondant s'allume. En modes « Auto » (automatique) et « Dry » (sechage), vous ne pouvez pas sélectionner la vitesse du ventilateur.

7.2 Code d'erreur

Si « A5 » s'affiche, une erreur du capteur de température de la piece s'est produit. Contactez notre service après-vente Electrolux/agree.

Si « E5 » s'affiche, une erreur du capteur de température de l'évaporateur s'est produit. Contactez votre service après-vente Electrolux/agree.

Si « E4 » s'affiche, une erreur de communication du panneau de commandes s'est produit. Contactez votre service après vente Electrolux agreé.

Si « P1 » s'affiche, le bac inférieur est plein. Déplacez doucement l'appareil vers un point de vidange, retirez l'embout de vidange inférieur et laissez l'eau s'écouler. Redémarrez l'appareil jusqu'à ce que le symbole « P1 » disparaisse. Si l'erreur se produit à nouveau, contactez le service de dépannage.

Si « E7 » s'affiche à l'écran, le moteur interieur est en panne. Contactez votre service après-venture Frigidaire/agréé.

7.3 Vidange 7.4

Pendant le chauffage et le mode sechage, il faut raccorder le tuyau de vidange à la sortie de vidange située à l'arrière de l'appareil de manière à vider le condensat de l'appareil.

Sinon, l'appareil pourrait ne pas fonctionné normalement avec l'écran affichant « P1 »

A. Vidanger dans une évacuation située plus bas que l'appareil.
B. L'appareil comporte une pompe pour purger le condensat.

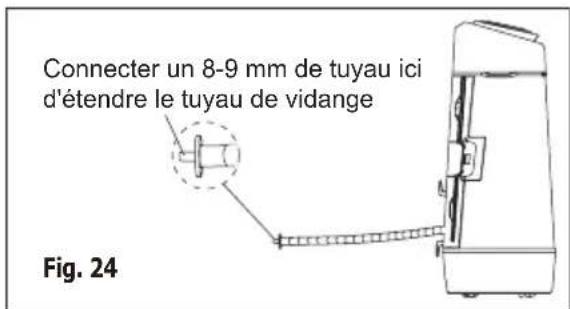

Si nécessaire, vous pouvez allonger le tuyau de vidange en adaptant l'adaptateur de tuyau de vidange situé au bout du tuyau, puis en utilisant un tuyau de 8 à 9 mm (Fig. 24).

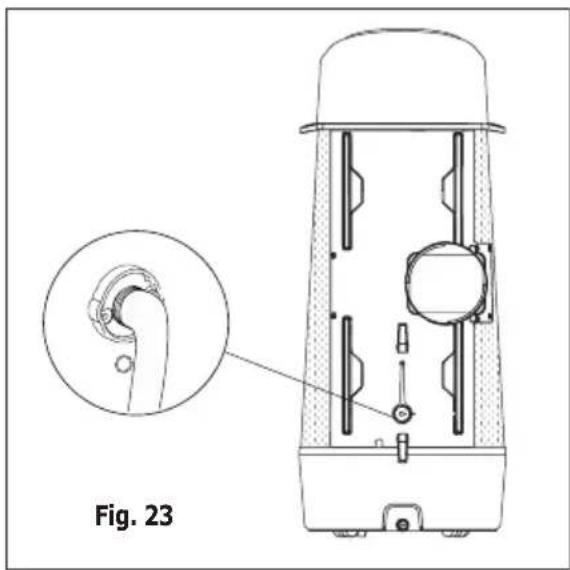

Pendant le mode de refroidissement, remplacez le bouchon en caoutchouc située sur le raccord du tuyau pour atteindre la performance maximale.

Conseils d'utilisation

Maintenant que vous maitrisesz la procEDURE de fonctionnement, voici d'autres fonctions que vous pouvez utiliser.

Le circuit « Cool » dispose d'un départ différé automatique de 3 minutes si l'appareil est eteint puis rallumé rapidement. Ceci permet d'eviter la surchauffe du compresseur et le déclenchement possible du disjoncteur. Le ventilateur continuera de fonctionner durant ce temps.
- La température peut être régée de 16^ C à 32^ C .
La commande peut afficher la température en degrés Fahrenheit ou en degrés Celsius. Pour passer de l'un à l'autre et vice versa, maintenez les boutons « TEMP » Haut (+) et Bas (-) enforcées ensemble pendant 3 secondes.
- Il y a une attente de 2 secondes avant l'arrêt du compresseur lors de la sélection de Ventilateur. Cela laisse le temps nécessaire pour tourner le/selecteur si l'on souhaite sélectionner un autre mode.
- ÀpRES une panne de courant, l'appareil mémorisera le dernier réglage ; une fois la panne passée, l'appareil recommence à fonctionner selon ce réglage.
- La température de fonctionnement de ce produit à l'intérieur de l'habitat est de 16^ à 35^ .
En fonctionnement normal, I'affichage de I'appareil indique la temperture ambiente, mais lorsque la temperture ambiente est supérieure a 37^, I'affichage indique HI
- ÀpRES 60 secondes d'inactivité de la commande, l'affichage et les voyants s'éteignent. Appuyez sur n'importe quel bouton du panneau de commande ou de la télécommande et l'affichage reprendra.

8. ENTRETIEN ET NETTOYAGE

Nettoyez régulierement votre climatisation pour qu'il conserve son aspect neuf.

8.1 Nettoyage du filtré à air

Veillez à bien débrancher l'appareil avant de le nettoyer afin d'éviter tout risque de chocolélectrique ou d'incendie.
Inscrivez ici le contexte de votre tâche (facultatif).

1. Prenez la patte des filtres et retirez un par un les 4 filtres situés à l'arrière de l'appareil.
2. Nettoyez le filtrre à l'aide avec du liquide vaisselle et de l'eau chaude. Rincez soigneusement le filtrre. Secouez doucement le filtrre pour retarder l'excedent d'eau. Vous pouvez également aspirer la saleté du filtrre au lieu de le laver.

Assurez-vous que le contrôle est parfaitement sec avant de le remettre en place.

1. Remettez le filtrer en place une fois que celui-ci est sec.

8.2 Nettoyage de l'enveloppe

Veillez à bien débrancher le climatiseur afin d'éviter tout risque de chic électrique ou d'incendie.

Vous pouvez éliminer la poussière de l'enveloppe et de l'avant de l'appareil en utilisant un chiffon sans huile ou les nettoyer avec un chiffon humidifié d'eau chaude et de liquide vaisselle doux. Rincez et essuyez soigneusement.

Usez de precautions lors du nettoyage de l'appareil.

• N'utilisez jamais de nettoyants abrasifs, de cire ou de lustrant sur l'enveloppe de l'appareil.
  Veillez à bien éliminer l'excedent d'eau du chiffon que vous allez utiliser pour essuyer le contour des touches. L'excedent d'eau sur ou autour des touches peut endommager le climatiseur.

8.3 Rangement en hiver

Si vous nevez ranger votre apparéil en hiver, couvrez-le de plastique ou remettez-le dans son carton d'emballage.

Avant de faire appel au service après-vente, étudiez cette liste. Cela peut vous permettre d'économiser su temps et de l'argent. Cette liste repertorie les problèmes courants qui ne sont pas le résultat de defaults des pieces ou de la fabrication de cet apparéil.

Le climatiseur ne fonctionne pas.

• La prise murale est débranchée. Enforcez fermement la prise dans a prise murale.
• Fusible de l'installation domestique grillé ou disjoncteur déclenché. Remplacez le fusible par un modele temporisé ou réinitialisez le disjoncteur.
• La commande est sur « OFF » (étéint). Mettez sur « ON » (allumé) et Sélectionnez le réglage souhaïte.
  P1 s'affiche dans la fenetre d'affichage. Vidangez l'eau comme décrit dans le chapitre « Vidange »
• La température de la piece est plus BASSE que la température selectionnée (Mode Cool). Réinitialiser la température.

L'air sortant de l'appareil n'est pas assez froid.

• La température ambiante est au-dessus de 16^ . Le refroidissement peut ne pas avoir lieu tant que la température ambiante ne dépasse pas 16^ .
• Sélectionnez une température plus BASSE.
• Le comprisseur s'eteint en changeant de mode. Attendez environ 3 minutes et écoutez si le comprisseur redémarre en mode COOL.

Le climatiseur fonctionne, mais la pièce est toujours trop chaude - il n'y a PAS de formation de givre sur la bobine de refroidissement derrière le panneau décoratif.

• La température extérieure est inférieure à 16^ . Pour dégiver la bobine, sélectionnez le mode « Fan » (ventilateur).
  Le filtré à air est peut-être sale. Nettoyez le filtré Reportez-vous au paragraph 8

« Entretien et nettoyage ». Pour dégiver, sélectionnez le mode « Fan » (ventilateur).

• La température sélectionnée pour le refroidissement de nuit est trop bajo. Pour dégivrer la bobine, Sélectionnez le mode « Fan » (ventilateur). Puis sélectionné une température plus élevé.
• Le conduit d'échévement n'est pas raccordé ou est bloqué. Reportez-vous au paragraphe 5.1 « Air chaud d'évacuation »

Le climatiseur fonctionne, mais la pièce est toujours trop chaude - du givre se forme sur la bobine de refroidissement derrière le panneau décoratif.

• Filtre à air sale - air bloqué. Nettoyez le filtré à air. Reportez-vous au paragraphe 8 « Entretien et nettoyage »
  La température est trop élevé. Sélectionnez une température plus BASSE.
• Les volets d'air directionnels sont mal positionnés. Repositionnez les volets pour une meilleure distribution de l'air.
• L'avant de l'appareil est bloqué par des rideaux, des stores, des meubles, etc.;

la distribution d'air est bloquée. Retirez l'obstruction de l'avant de l'appareil.

• Portes, fenêtres, aérations, etc. ouvertes - points d'échépendement de l'air froid. Fermez les portes, les fenêtres, les aérations, etc.
• L'appareil a récemment été allumé dans une piece chaude. Laissez un peu de temps pour évacuer la « chaleur emmagasinée » dans les murs, le plafond, le sol et les meubles.

Le climatiseur s'allume puis s'eteint rapidement.

• Filtre à air sale - air bloqué. Nettoyez le filtré à air.
• La température extérieure est extrémement chaude. Sélectionnez une vitesse du VENTILATEUR plus rapide pour apporter plus d'air dans les bobines de refroidissement.

La pierce est trop froide.

• Vous avez sélectionné une température trop BASSE. Augmentez la température.

10. INFORMATIONS SUPPLEMENTAIRES

Transport d'équipements contenant des réfrigerants inflammables

Voir les réglementations concernant le transport

Marquage de l'équipement par des panneaux

Voir les réglementations locales

Élimination des équipements utilisant des fluides frigorigènes inflammables

Voir les réglementations nationales.

Stockage des équipements / apparéils

Le stockage de l'équipement doit être conforme aux instructions du fabricant.

Stockage déquipements emballés (invendus)

La protection assurée par l'emballage de stockage doit être conçue de telle sorte que des dommages mécaniques à l'equipement à l'intérieur de l'emballage ne puisent pas causer de fuites de la charge de réfrigerant. La quantité maximale d'équipements autorisés à être stockés ensemble sera déterminé par les règlementations locales.

Informations relatives à l'entretien

1. Contrôles de l'aire de travail. Avant de commencer les travaux sur les systèmes contenant des réfrigerants inflammables, des contrôles de sécurité sont nécessaires pour garantir que le risque d'inflammation est minimisé. Pour les réparations au système de réfrigération, les précautions suivantes doivent être respectées avant d'effectuer des interventions sur le système.
2. Procédure de travail. Les travaux doivent être effectuels selon une procédure contrôleafin de minimiser le risque de presence de gaz ou de vapeur inflammable pendant l'intervention.

3. Aire de travail générale. Tout le personnel de maintenance et les autres personnes travaillant dans l'aire de travail doivent être informés de la nature du travail effectué. Les travaux dans des espaces confinés doivent être évités. La zone autour de l'espace de travail doit être cloisonnée. S'assurer que les conditions dans la zone ont été sécurisées par le contrôle du matériel inflammable.

4. Vérification de la présence de réfrigérant. La zone doit être vérifiée avec un détecteur de frigorigène approprié avant et pendant l'intervention, pour s'assurer que le technicien est au courant des atmosphères potentiellément inflammables. Veiller à ce que l'équipment de détction des fuites utilisé soit approprié pour une utilisation avec des réfrigerants inflammables, c'est-à-dire sans étincelles, correctementétanchéifiés ou à sécurité intrinsèque.

5. Présence d'un extincteur. Si des travaux à chaud doivent être effectuels sur l'équipement de réfrigération ou les pièces connexes, un équipement approprié d'extinction d'incendie doit être disponible à portée de main. Disposer d'un extincteur à poudre seche ou CO2 à proximité de la zone de charge.
6. Absence de sources d'ignition. Pour toute personne effectuant un travail dans le cadre d'un système de réfrigeration impliquant l'exposition de tuyauteries contenant ou ayant contenu du fluide frigorigène inflammable, il est interdit d'utiliser toute source d'ignition susceptible d'entrainer un risque d'incendie ou d'explosion. Toutes sources d'ignition possibles, y compris les cigarettes, doivent être tenues suffisamment à l'écart du site d'installation, de réparation, d'élimination et d'élimination, au cours desquels le réfrigerant inflatable risque d'être libéré dans l'espace environnant. Avant l'intervention, le périmètre de l'équipement doit être inspecté pour assurer qu'aucun risque d'inflammation ou d'ignition n'est present. Des panneaux « Ne pas fumer » doivent être affichés.
7. Zone ventilée. Veiller à ce que la zone de travail soit en plein air ou suffisamment ventilée avant d'ouvrir le système ou d'effectuer toute opération de travail à chaud. Une ventilation continuaule doit être assurée pendant la durée de l'intervention. La ventilation doit disperser tout réfrigerant libre en toute sécurité, de préference, en l'expulsant à l'extérieur dans l'atmosphère.

8. Contrôles de l'équipement frigorifique. Lorsque du remplacement de composants électriques, ceux-ci doivent être adaptés aux finalités et specifications correctes. Les consignes d'entretien et de maintenance du fabricant doivent être respectées en tout temps. En cas de doute, consultez le service technique du fabricant pour obtenir de l'aide. Les contrôles suivants doivent être effectués sur les installations mettant en œuvre des fluides frigorigènes inflammables :

9. La taille de la charge varie en fonction de la taille de la piece dans laquelle les pieces contenant le refrigerant sont installées ;

10. Les apparèils et évacuations de ventilation fonctionnement correctement et ne sont pas obstrués ;
11. Si un circuit frigorifique indirect est mis en œuvre, le circuit secondaire doit être contrôle pour détecter toute présence de frigorigène ;
12. Le marquage de l'équipement reste visible et lisible. Les marquages et symbolesIllisibles doivent'être corriges;
13. Les tuyaux ou composants de réfrigération sont installés de manière à ne pas risquer d'être exposés à toute substance susceptible de corroder des composants contenant du frigorigène, à moins que ces composants ne soient faits de matérielux intrinsèquement résistant à la corrosion ou qu'ils soient convenablement protégés contre une telle corrosion.
14. Contrôles des appareils électriques. La réparation et l'entretien des composants électriques doivent comprendre des contrôles de sécurité initiaux et des procédures d'inspection des composants. S'il existe un défaut susceptible de compromètement la sécurité, aucune alimentation électrique ne doit être connectée au circuit tant que ce problème n'est pas résolu. Si le défaut ne peut pas être corrige immédiatement, mais qu'il est nécessaire de continuer à faire fonctionner l'appareil, une solution-temporaire ajustée doit être utilisée. Ce problème doit être signalé au propretaire de l'équipement afin que toutes les parties soient visées.

Les contrôles de sécurité initiaux incluent:

• Vérifier que les condensateurs soient déchargés : ceci doit être fait de manière sure pour éviter la possibilité d'étinçelles ;
• Vérifier qu'aucun composant ni câblage électrique n'est sous tension pendant la charge, la récapération ou la vidange du système ;
• Verifier la continuité jusqu'àu point de mise à la terre.

Réparation des composants scellés

1. Lors de la réparation des composants scellés, toutes les alimentations électriques doivent être débranchées de l'équipement en cours d'entretien avant tout retrait des

covercles scellés, etc. S'il est absolument nécessaire de fournir une alimentation électrique à l'équipement pendant l'entretien, un système de détction de fuite permanent doit être situé au point le plus critique pour avertir d'une situation potentiellement dangereuse.

1. Une attention particulière doit être accordée à ce qui suit pour veiller à ce que, lors d'une opération d'entretien sur des composants électriques, le boîtier ne soit pas modifié de manière à affecter le niveau de protection. Cela comprend la détction de : cablages endommages, un nombre excessif de raccord, bornes non conformes aux specifications d'origine, dommages au niveau des joints, un montage incorrect des manchons de raccordement, etc. Assurez-vous que l'appareil est installé de manière sécurisée. S'assurer que les joints ou les materiaux d'étanchéité ne sont pas dégradés au point de ne plus empêcher l'entrée d'atmosphères inflammbables. Les pieces de rechange doivent être conformes aux specifications du fabricant.

REMARQUE: L'utilisation d'un produit détanchéité à base de silicone peut infiber l'efficacité de certains types d'équipements de détction des fuites. Les composants à sécurité intrinsèque n'ont pas besoin d'être isolés avant une intervention sur ces derniers.

Réparation de composants à sécurité intrinsique

N'appliquer aucune charge inductive ni
capacitive permanente sur le circuit sans
s'assurer d'abord que cela provoquera pas
un dépassement de la tension et du courant
autorisés pour l'équipement utilisé.
Les composants intrinsèquement surs sont
les seuls types de composants sur lesquels
on peut intervenir à chaud en présence d'une
atmosphère inflammable. L'appareillage de
test doit être à la bonne puissance électrique.
Remplacer les composants uniquement
par des pieces spécifiées par le fabricant.
L'utilisation d'autres pieces peut entrainer
l'ignition du réfrigérant dans l'atmosphère a
partir d'une fuite.

Câblage

Vérifiez que le câblage ne sera pas soumis à l'usure, à la corrosion, à une pression excessive, à des vibrations, à des rebords coupants ou à tout autre effet environnemental indésirable. Le contrôle doit également tener compte des effets du vieillissement ou des vibrations continues provenant de sources telles que les compresseurs ou les ventilateurs.

Détction de frigorigènes inflammables

Enaucun cas des sources potentielles d'inflammation ne doit etre utilisées pour recherche ou détecter des fuites de fluide frigorigène. Ne pas utiliser un chalumeau a halogenure (ou tout autre détecteur utilisant une flamme nue).

Méthodes de détention des fuites

Les méthodes de détction de fuite suivantes sont jugées acceptables pour les systèmes contenant des réfrigerants inflammables. Des détecteurs électroniques de fuites doivent être utilisés pour détector les réfrigerants inflammables, mais leur sensibilité peut ne pas être ajustate, ou ils peuvent nécessiter un réétalonnage. (Les équipements de détction doivent être étalonnés dans une zone exemple de réfrigerant.) S'assurer que le détector ne constitue pas une source potentielle d'ignition et qu'il est adapté au réfrigerant utilisé. Les équipements de détction des fuites doivent être régles à un pourcentage de la LLI du réfrigerant et doivent être calibrés pour le réfrigerant utilisé et le pourcentage approprié de gaz (25 % maximum) qui doit être confirmé.

Les liquides de détction de fuites sont appropriés pour une utilisation avec la plupart des frigorigènes, mais l'utilisation de détergents contenant du chlore doit être évitée, car le chlore peut réagir avec le fluide frigorigène et corroder les tuyaux en cuivre. Si une fuite est soupconnée, toutes les flammes nues doivent être éliminées / éteintes. Si l'on constate une fuite de réfrigerant nécessitant un brasage, la totalité du réfrigerant doit être recupérée du système ou isolée (au moyen de soupapes d'arrêt) dans une partie du système éloignée de la fuite. L'azote sans oxygène (OFN) doit ensuite être purgé à travers le système avant et pendant le brasage.

Retrait et évacuation

Lors d'une intervention dans le circuit de réfrigerant pour effectuer des réparations, ou à toute autre fin, les procédures conventionnelles doivent être utilisées. Cependant, il est important que les valeurs pratiques soient suivies puisqu'il faut tenir compte du risque d'inflammabilité. La procédure suivante doit être suivie :

• Évacuer le réfrigérant ;
• Purger le circuit avec du gaz inerte;

• Evacuer;

• Purger à nouveau avec du gaz inerte ;
  Ouvrir le circuit en coupant ou en brasant.

La charge de réfrigerant doit être récapurée dans des cylindres de récapération appropriés. Le système doit être « rince » avec de l'OFN afin de sécuriser l'appareil. Ce processus pourra devoir être repété plusieurs fois. Ne pas employerer de l'air comprime ou de l'oxygène pour cette tâche. Le rince doit être réalisé en brisant le vide dans le système avec de l'OFN et en continuant à replir jusqu'à ce que la pression de service soit atteinte, puis en le dispersant ans l'atmosphère pour finalement établier le vide. Ce processus doit être repété jusqu'à ce qu'il n'y ait plus de réfrigerant dans le système. Lorsque la charge d'OFN finale est utilisée, le système doit être améné à la pression atmosphérique pour permettre la mise en service. Cette opération est absolument vitale si des opérations de brasage sur la tuyauterie doivent être effectuees.

Veillez à ce que la sortie de la pompe à vide ne soit pas à proximé de sources d'ignition et qu'une ventilation soit disponible.

Procedures de charge

En plus des procédures de charge conventionnelles, les exigences suivantes doivent être suivies.

• Veiller à ce qu'il n'y ait pas de contamination de différents fluides frigorigènes lors de l'utilisation de l'équipement de charge. Les tuyaux ou conduites doivent être aussi courts que possible afin de minimiser la quantité de réfrigerant qu'ils contiennent.
• Les cylindres doivent être tenues debout.
• Veiller à ce que le système de réfrigération soit mis à la terre avant de charger le système avec du fluide frigorigène.
• Étiquetez le système lorsque la charge est terminée (si ce n'est pas déjà fait).
• Faire très attention de ne pas replir excessivement le système de réfrigération.

Avant de recharger le système, celui-ci doit être soumis à des essais de pression à l'OFN. Le système doit être soumis à un essai d'étanchéité à la fin de la charge, mais avant la mise en service. Un essai d'étanchéité de suivi doit être effectué avant que l'appareil ne quitte le site.

Mise hors service

Avant d'effectuer cette procEDURE, il est essentiel que le technicien ait une parfaite connaissance de l'équipement et de tous ses détails techniques. Les bonnes pratiques recommendant d'effectuer la récupération sécuritaire de tous les réfrigerants. Avant l'exécution de la tâche, un échantillon d'huile et de réfrigerant doit être prélevé au cas où une analyse serait nécessaire avant la réutilisation du réfrigerant récapuére. Il est essentiel que l'alimentation électrique soit disponible avant que la tâche ne commence.

1. Se familiariser avec l'équipement et son fonctionnement.
2. Isoler le système electriquement.
3. Avant d'essayer la procédure, s'assurer que:
4. L'équipement de manutention mécanique est disponible, si nécessaire, pour la manipulation des cylindres de réfrigerant;
5. Tous les équipements de protection individuelle sont disponibles et sont utilisés correctement;
   Le processus de récapération est supervise en tout temps par une personne compétente ;
   L'équipement de récapération et les cylindres sont conformes aux normes concernées.
6. Si possible, pomper le système de réfrigeration.
7. S'il n'est pas possible d'étabir le vide, créé un collecteur de sorte que le réfrigerant peut être extrait de diverses parties du système.
8. S'assurer que le cylindre est posé sur la balance avant la recupération.
9. Demarrez la machine de récapération et opérez selon les instructions du fabricant.
10. Ne remplissez pas les cylindre de façon excessive. (La charge liquide en volume ne doit pas dépasser 80% ).
11. Ne pas dépasser la pression de service maximale du cylindre, mêmetemporairement.

12. Lorsque les cylindres ont ete remplies correctement et que le processus est terminé, veiller a retirer rapidement les cylindres et I'equipement du site et a ce que tous les robinets d'isoation de I'equipement soient fermées.

13. Le réfrigerant récapuré ne doit pas être charge dans un autre système de réfrigération, à moins d'avoir été nettoyé et vérifié.

Étiquetage

L'équipement doit porter une étiquette indiquant qu'il a été mis hors service et que son réfrigerant a été purgé. L'étiquette doit être datee et signée. Assurez-vous que l'équipement est muni d'étiquettes indiquant qu'il contient du fluide frigorigène inflammable.

Récupération

Lors de l'élimination du fluide frigorigène d'un système, que ce soit pour l'entretien ou la mise hors service, les bonnes pratiques recommendant que tous les réfrigerants soient purgés en respectant les consignes de sécurité.

Lors du transfert de fluide frigorigène dans des cylindres, veiller à n'utiliser que des cylindres de récapuration de réfrigerant appropriés. Assurez-vous d'avoir à disponibilité une quantité suffisante de cylindres pour contenir la charge totale du système. Tous les cylindres à utiliser doivent être désignés pour le réfrigerant récapuré et étiquétés pour ce réfrigerant (c'est-à-dire, des cylindres spéciaux pour la récapuration de réfrigerant). Les cylindres doivent être équipés d'une soupape de sureté et de vannes de fermeture en bon état de fonctionnement. Les cylindres de récapuration vides sont evacués et, si possible, refroidis avant la récapération.

L'équipement de récapération doit être en bon état de fonctionnement, accompagné d'un ensemble d'instructions concernant l'équipement à portée de main et doit être adapté à la récapération de fluides frigorigènes inflammables. En outre, une balance calibrée doit être disponible et en bon état de fonctionnement. Les flexibles doivent être équipés de raccords de déconnexionétanches et en bon état de fonctionnement. Avant d'utiliser l'équipement de récapération, vérifie qu'il est en bon état de fonctionnement, qu'il a été correctement entretenu et que tous les composants électriques connexes sont scellés pour éviter une ignition accidentelle en cas de dégagement de réfrigerant. Consulter le fabricant en cas de doute.

Le réfrigérant récapuéroidoit estre renvoyé au fournisseur de réfrigérant dans un cylindrole de récapération appropriée,accompagne du bordereau de transfert des déchets

correspondant. Ne pas mélanger différents réfrigerants dans les unités de récuρération, sur tout pas dans les cylindres.

Si des compresseurs ou des huiles de compressordoivent etre retirees,s'assurer quilsont etepurgesaun niveaacceptable de maniere a assurer qu'il ne reste pas duréfrigérant inflammable dans le lubrifiant. Le processus d'évacuation doit etreetffectue avant le retour du compresseur au fournisseur. Seul un chauffage électrique du corps du compresseur doit etre utilisé pour accélérer ce processus. La purge de l'huile d'un système doit etre effectué en respectant les consignes de sécurité.

ATTENTION!

• N'utilisez pas de moyens autres que ceux recommendés par le fabricant pour accélérer le processus de dégivrage ou de nettoyage.
• L'appareil doit être entreposé dans une piece ne contenant pas de sources d'ignition en fonctionnement continu (ex.: flames nues, apparéil à gaz ou apparéil de chauffage électrique en fonctionnement).
• Ne pas percer ni brûler.
• Étre conscient qu'un réfrigerant n'est pas toujours odorant.
• L'appareil doit être installé, utilisé et entreposé dans une piece d'une superficie supérieure à 12m^2
• L'appareil doit être entreposé de manière à éviter que des dommages mécaniques ne se produit et accompagné d'un averissement indiquant que l'appareil doit être entreposé dans une zone bien ventilée dont la taille correspondant à la superficie du local indiquée pour son fonctionnement.
• Toute personne travaillant ou intervenant sur un circuit de fluide frigorigène doit être titulaire d'un certificat valide délivré par un organisme d'évaluation accréité par l'industrie qui autorise sa compétence à la manipulation des frigorigènes en toute sécurité conformément à un cahier des charges reconnu par l'industrie.
• L'entretien ne doit être effectué que conformément aux recommandations du fabricant de l'équipement. Les travaux d'entretien et de réparation nécessitant l'assistance d'autres personnes qualifiées doivent être effectuels sous la supervision de la personne qualifiée pour l'utilisation de fluides frigorigènes inflammables.

11. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole Déposez les emballages dans les bacs de recyclage prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques

et électroniques. Ne jetez pas les apparèils portant ce symbole avec les cordures menagères. Apportez ce produit à votre centre de recyclage local ou contactez votre administration municipale.

INDICE

Registre dit produit for bedre service: www.registerelectrolux.com

Kobe tilbehør, forbrugsvarer og originale reservedele til dit apparat: www.electrolux.com/shop

KUNDEPLEJE OG SERVICE

Brug altid originale reservedele.
