Tuotetyyppi	Siirrettävä monoblokki-ilmastointilaite
Merkki	Electrolux
Malli	EXP09HSECI
Sähkönsyöttö	220-240 V, 50 Hz, 10 A
Huoneen vähimmäispinta-ala	12 m²
Käyttölämpötila	16 °C – 35 °C
Käyttötilat	Jäähdytys, Lämmitys (mallista riippuen), Ilmanvaihto, Kuivatus, Automaatti
Tuulettimen nopeudet	Automaatti, Korkea, Keskitaso, Matala
Poistoletkun pituus	38 cm – 150 cm
Ilmansuodattimien määrä	4 pestävää suodatinta
Suodattimen puhdistusväli	Joka toinen viikko
Kaukosäädin	Mukana litiumnappiparisto (RG15D/E-ELL)
Näyttö	Lämpötila °C tai °F
Tyhjennys	Painovoimalla tai sisäänrakennetulla pumpulla
Virhekoodit	A5, E5, E4, P1, E7
Turvallisuus	Kompressorin suojaviive (3 min), automaattinen pysäytys virhetilanteessa
Kylmäaineen tyyppi	Syttyvä (määräysten mukainen)

Usein kysytyt kysymykset - EXP09HSECI ELECTROLUX

Miten Electrolux EXP09HSECI -ilmastointilaite asennetaan?

Aseta laite tasaiselle lattialle, lähelle ikkunaa tai aukkoa. Avaa poistoletku ja kiinnitä sovitin kuumailman ulostuloon. Asenna ikkunasovituspaketti säätämällä pituus (56–112 cm) ja sulje ikkuna sen kiinnittämiseksi. Varmista, ettei letku ole taittunut ja että laite on alle 30 cm etäisyydellä esteistä.

Mitä tehdä, jos laite näyttää virhekoodin P1?

Koodi P1 tarkoittaa, että vesisäiliö on täynnä. Siirrä laitetta varovasti tyhjennyspaikalle, poista alempi tyhjennystulppa ja anna veden valua. Käynnistä laite uudelleen; jos symboli palaa, ota yhteyttä huoltopalveluun.

Miten ilmansuodatin puhdistetaan?

Irrota laite verkkovirrasta. Poista 4 suodatinta takaa vetämällä niistä. Pese ne astianpesuaineella ja kuumalla vedellä, huuhtele ja kuivaa täysin. Aseta suodattimet takaisin paikoilleen. Puhdista joka toinen viikko.

Mikä on tämän ilmastointilaitteen käyttölämpötila?

Huonelämpötilan on oltava 16 °C – 35 °C normaalia käyttöä varten. Jäähdytystilassa aseta haluttu lämpötila 16 °C – 32 °C.

Miksi laite ei jäähdytä tarpeeksi?

Tarkista, että poistoletku on oikein kytketty ja ei ole tukossa. Puhdista ilmansuodatin. Varmista, että asetettu lämpötila on huonelämpötilaa alhaisempi. Jos huone on erittäin kuuma, anna laitteelle aikaa jäähtyä.

Miten kaukosäädintä käytetään?

Poista suojakalvo takakannen alta aktivoidaksesi kaukosäätimen. Käytä Modes-painiketta tilan valintaan, nuolia lämpötilan säätöön ja Fan speed -painiketta tuulettimen nopeuteen. Kaukosäädin toimii litiumnappiparistolla RG15D/E-ELL.

Mitä muut virhekoodit (A5, E5, E4, E7) tarkoittavat?

A5: huonelämpötila-anturin vika; E5: höyrystimen anturin vika; E4: tiedonsiirtovirhe; E7: sisämoottorin vika. Ota kaikissa tapauksissa yhteyttä valtuutettuun huoltopalveluun.

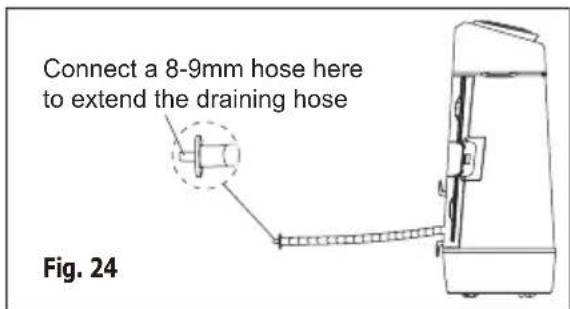

Miten laitteen vesi tyhjennetään?

Lämmitys- tai kuivaustilassa liitä tyhjennysletku takana olevaan ulostuloon. Vesi poistuu painovoimalla tai sisäänrakennetun pumpun kautta. Jäähdytystilassa tyhjennystä ei tarvita. Jos säiliö on täynnä, tyhjennä manuaalisesti alemmasta tulpasta.

Voinko käyttää jatkojohtoa tämän ilmastointilaitteen kanssa?

Ei, älä käytä jatkojohtoa. Kytke laite suoraan sopivaan (220–240 V, 10 A) maadoitettuun pistorasiaan. Jatkojohdon käyttö voi aiheuttaa ylikuumenemista ja tulipalon.

Miten vaihtaa näyttö celsiusasteista Fahrenheit-asteiksi?

Pidä samanaikaisesti painettuna Temp + ja - -painikkeita 3 sekunnin ajan. Näyttö vaihtuu °C ja °F välillä.

KÄYTTÖOHJE EXP09HSECI ELECTROLUX

Kiitämme teitä Electrolux-laitteen hankinnasta. Olette valinneet tuotteen, joka perustuu vuosikymmenien aikana saatuun kokemukseen ja innovaatioon. Kekseliäs ja tyylikäs laite, joka on suunniteltu teitä ajatellen. Laitetta käyttäessänne voitte olla aina varma erinomaisista tuloksista.

Tervetuloa Electroluxin.

Vieraile verkkosivullamme:

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita ja

huolto-ohjeita:

www.electrolux.com/webselfservice

Tuotteen rekisteröinti parempaa huoltoa varten:

www.registerelectrolux.com

Ostaaksesi laitteesi lisävarusteita, kulutusosia ja alkuperäisiä varaosia:

www.electrolux.com/shop

ASIAKASPALVELU JA HUOLTO

Suosittelemme alkuperäisten varaosien käyttöä.

Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseemme.

Malli, tuotenumero, sarjanumero.

Kyseiset tiedot löytyvät laitteen arvokilvestä.

Varoitukset/huomautukset ja turvallisuusohjeet.

Yleisohjeet ja vinkit.

Ympäristönsuojeluohjeita.

Oikeus muutoksiin pidätetään ilman erillistä ilmoitusta.

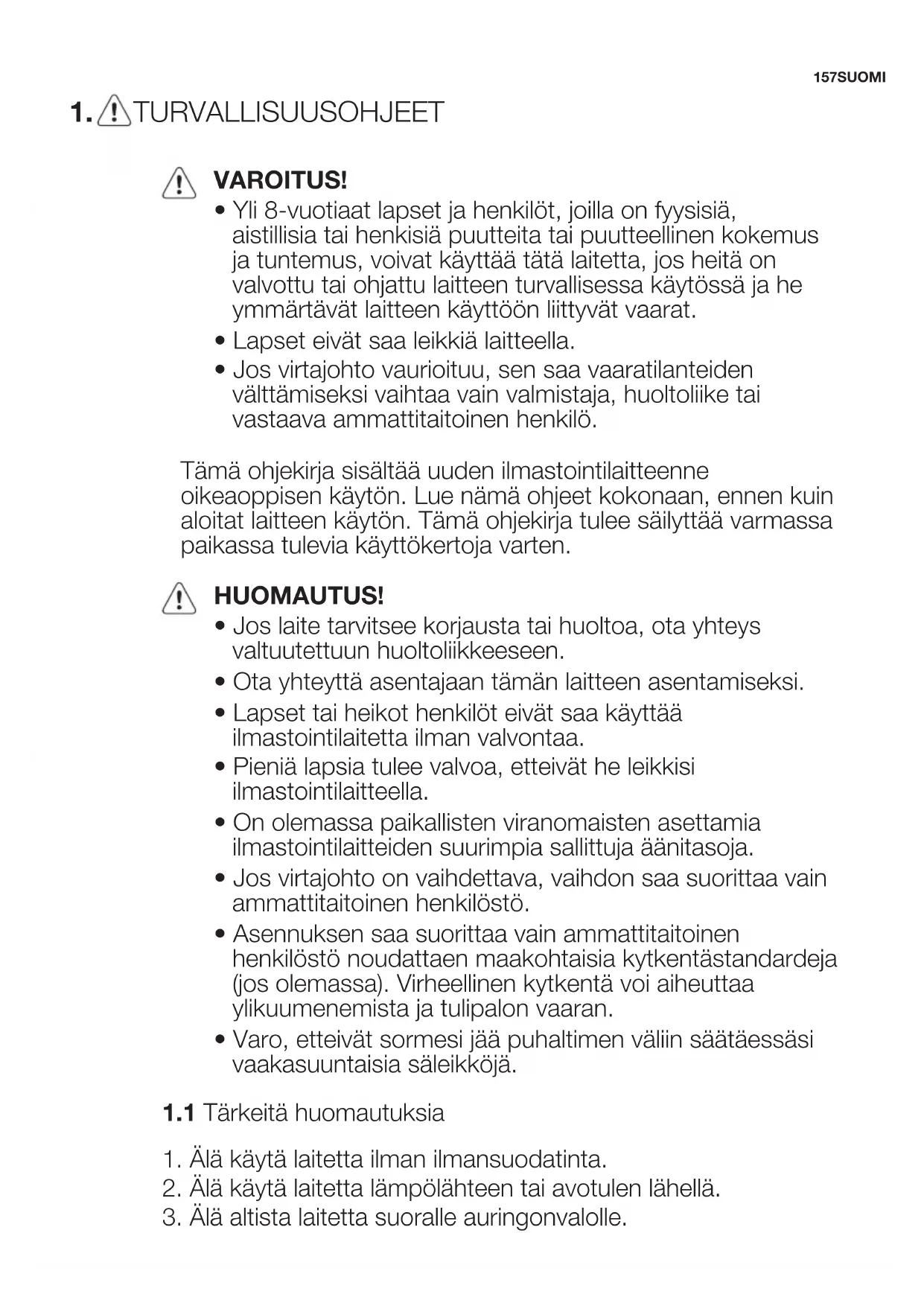

1. TURVALLISUUSOHJEET

VAROITUS!

• Yli 8-vuotiaat lapset ja henkilöt, joilla on fyysisiä, aistillisia tai henkisiä puutteita tai puutteellinen kokemus ja tuntemus, voivat käyttää tätä laitetta, jos heitä on valvottu tai ohjattu laitteen turvallisessa käytössä ja he ymmärtävät laitteen käyttöön liittyvät vaarat.
• Lapset eivät saa leikkiä laitteella.
• Jos virtajohto vaurioituu, sen saa vaaratilanteiden välttämiseksi vaihtaa vain valmistaja, huoltoliike tai vastaava ammattitaitoinen henkilö.

Tämä ohjekirja sisältää uuden ilmastointilaitteenne oikeaoppisen käytön. Lue nämä ohjeet kokonaan, ennen kuin aloitat laitteen käytön. Tämä ohjekirja tulee säilyttää varmassa paikassa tulevia käyttökertoja varten.

HUOMAUTUS!

• Jos laite tarvitsee korjausta tai huoltoa, ota yhteys valtuutettuun huoltoliikkeeseen.
• Ota yhteyttä asentajaan tämän laitteen asentamiseksi.
• Lapset tai heikot henkilöt eivät saa käyttää ilmastointilaitetta ilman valvontaa.
• Pieniä lapsia tulee valvoa, etteivät he leikkisi ilmastointilaitteella.
• On olemassa paikallisten viranomaisten asettamia ilmastointilaitteiden suurimpia sallittuja äänitasoja.
• Jos virtajohto on vaihdettava, vaihdon saa suorittaa vain ammattitaitoinen henkilöstö.
• Asennuksen saa suorittaa vain ammattitaitoinen henkilöstö noudattaen maakohtaisia kytkentästandardeja (jos olemassa). Virheellinen kytkentä voi aiheuttaa ylikuumenemista ja tulipalon vaaran.
• Varo, etteivät sormesi jää puhaltimen väliin säätäessäsi vaakasuuntaisia säleikköjä.

1.1 Tärkeitä huomautuksia

1. Älä käytä laitetta ilman ilmansuodatinta.
2. Älä käytä laitetta lämpölähteen tai avotulen lähellä.
3. Älä altista laitetta suoralle auringonvalolle.
4. Säilytä ja siirrä laitetta aina pystyasennossa.
5. Älä peitä laitetta sen ollessa toiminnassa tai välittömästi käytön jälkeen.
6. Varmista aina vesipumpun tyhjennysletkua käyttäessä, että letku on liitetty toimivaan tyhjennysjärjestelmään.
7. Poista aina lauhdevesi ennen laitteen varastointia.

1.2 Ilmastointilaitteen käytön aikana huomioitavia seikkoja

HUOMAUTUS!

Käyttöä koskevia varoituksia

• Älä muuta mitään tämän tuotteen osaa.
• Älä aseta mitään esineitä laitteeseen.
• Varmista, että käytetyn sähköverkon jännitearvo on oikea. Käytä vain 220 V - 240 V, 50 Hz, 10 A virtalähdettä. Mikäli virtalähteen jännitearvo on virheellinen, laite voi vaurioitua ja seurauksena voi olla tulipalo.
• Käytä aina katkaisinta tai oikean suuruista sulaketta. Älä missään tapauksessa käytä johtoa, pistikkeitä tai muita esineitä sulakkeen sijaan.
• Mikäli ilmastointilaitteessa esiintyy poikkeavuuksia (esim. palaneen hajua), kytke se välittömästi pois päältä ja irrota se sähköverkosta.

HUOMAUTUS!

Virtajohtoa koskevat varoitukset

• Tämä pistoke tulee liittää ainoastaan asianmukaiseen pistorasiaan. Älä käytä jatkojohtoja.
• Paina pistoke hyvin pistorasiaan ja varmista, ettei se ole löysällä.
• Älä vedä virtajohdosta, muuta sen muotoa, aseta sitä tai upota sitä veteen. Virtajohdosta vetäminen tai sen venyttäminen saattaa aiheuttaa laitevaurioita ja sähköiskun. Viallinen virtajohto on annettava valmistajan tai sen huoltopisteen tai vastaavan pätevän henkilön vaihdettavaksi vaarojen välttämiseksi. Käytä korvaavana ainoastaan valmistajan määrittelemää virtajohtoa.

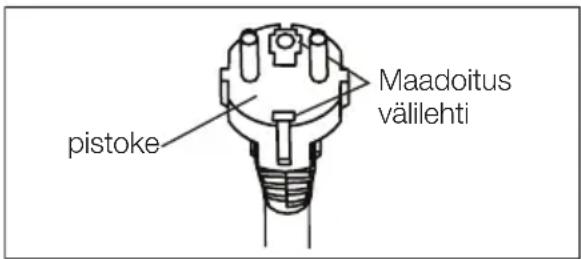

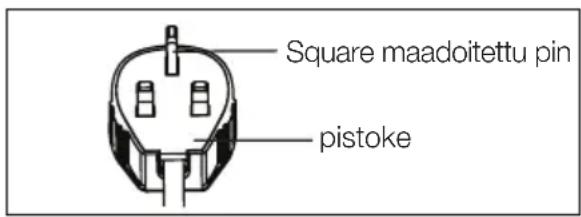

• Laite on kytkettävä maadoitettuun pistorasiaan. Tässä laitteessa on maadoitusjohtimen omaava johto. Pistoke on liitettävä pistorasiaan, joka on asennettu ja maadoitettu oikein.

• Tässä laitteessa on johto, jonka maadoitusjohdin on liitetty maadoitusnastaan. Pistoke on liitettävä pistorasiaan, joka on asennettu ja maadoitettu oikein. Älä missään tapauksessa leikkaa tai poista pistokkeen neliönmuotoista maadoitusnastaa.

(koskee vain Iso-Britanniaa)

1.3 Käyttöön liittyvät varotoimet

• Varmista, että laite kytketään pois päältä ja virtajohto irrotetaan ennen huolto- tai puhdistustoimenpiteitä.
• Älä roiskuta tai kaada vettä suoraan laitteelle. Vesi voi aiheuttaa sähköiskun tai vaurioittaa laitetta.
• Tyhjennys tulee suorittaa aina kun ilmastointilaitetta siirretään (ks. sivu 14). Jos säiliöön jää vettä, se voi roiskua siirtämisen aikana.
• Oikeaoppisen tyhjennyksen takaamiseksi tyhjennysletkussa ei saa olla väännöksiä eikä sitä saa nostaa kosteudenpoiston aikana. Muutoin tyhjennetty vesi voi roiskua huoneeseen.
• Tyhjennysletkun ympärillä oleva lämpötila ei saa olla jäätymispistettä alhaisempi käytön aikana. Tyhjennetty vesi voi jäätyä letkun sisällä, jolloin laitteessa oleva vesi vuotaa huoneeseen.
• Älä tuki ilmanpoistoaukkoja. Muutoin jäähdytysteho voi heikentyä tai laite lakata toimimasta.
• Asenna vikavirtasuojakytkin (RCD) sähköiskuvaaran välttämiseksi Ison-Britannian standardien ja johdotussääntöjen mukaisesti.
• Suora ja pitkäaikainen altistuminen ilmavirtaukselle voi olla vaarallista terveydelle. Älä altista henkilöitä, kotieläimiä tai kasveja suoralle ilmavirtaukselle pitkään.
• Älä käytä tätä ilmastointilaitetta määrittämättömiin erityistarkoituksiin (esim. tarkkuuslaitteiden tai elintarvikkeiden säilyttämiseen, kotieläimiin, kasveihin ja taideteoksiin). Muutoin kyseiset kohteet voivat vahingoittua.

2. TURVALLISUUSOHJE

2.1 Hengen astiasto Käyttöön liittyviä huomautuksia

• Odota 3 minuuttia, jotta kompressori käynnistää jäähdytyksen uudelleen. Jos ilmastointilaite kytketään pois päältä ja käynnistetään heti uudelleen, odota kolme minuuttia, jotta kompressori käynnistää jäähdytyksen uudelleen. Laitteessa on elektroninen laite, joka pitää kompressorin pois päältä kolmen minuutin ajan turvallisuussyistä.
• Jos käytön aikana tapahtuu sähkökatkos, odota kolme minuuttia ennen laitteen uudelleen käynnistämistä. Käynnistä ilmastointilaite uudelleen virran uudelleen kytkeytymisen jälkeen. Jos virta oli pois alle kolme minuuttia, odota vähintään kolme minuuttia ennen laitteen uudelleen käynnistämistä. Jos käynnistät ilmastointilaitteen kolmen minuutin kuluessa, laitteen suojalaite voi aiheuttaa kompressorin sammumisen. Tämä suojalaite pysäyttää jäähdytyksen noin 5 minuutin ajaksi. Mahdolliset aikaisemmat asetukset peruutetaan ja laitteen lähtöasetukset palautuvat. Alhaisen lämpötilan käyttäminen: Jäätyykö laite? Laite voi jäätyä, jos laite on asetettu liian alhaiseen lämpötilaan 18 °C ympäristön lämpötilan ollessa alhainen, erityisesti yöllä. Näissä olosuhteissa lämpötilan laskeminen edelleen voi aiheuttaa laitteen jäätymisen. Laitteen

jäätyminen voidaan estää asettamalla laitteeseen korkeampi lämpötila.

• Kosteudenpoistotila nostaa lämpötilaa. Laite tuottaa lämpöä kosteudenpoiston aikana ja huoneen lämpötila nousee. Lämmintä ilmaa poistuu poistoilmanaukosta, tämä on normaalia eikä se merkitse laitteen toimintahäiriötä. Tämä ilmastointilaite puhaltaa jäähdytystilassa laitteen tuottamaa lämmintä ilmaa huoneesta ulos poistoletkun kautta. Sillä välin sama määrä ulkoilmaa tulee huoneeseen ulkopuolelta huoneessa olevien aukkojen kautta.
• Älä käytä muita kuin valmistajan suosittelemia sulatuksen tai puhdistamisen nopeuttamiskeinoja.
• Laitetta on säilytettävä huoneessa, jossa ei ole jatkuvatoimisia syttymislähteitä (esimerkiksi avotuli, käytössä oleva kaasulaite tai sähkölämmitin).
• Ei saa puhkaista tai polttaa. Laite tulee asentaa, käyttää ja säilyttää huoneessa, jonka lattiapinta-ala on vähintään 12 m². Kansallisia kaasumääräyksiä on noudatettava.
• Älä tuki laitteen ilmanvaihtoaukkoja.
• Laitetta on säilytettävä hyvin ilmastoidussa tilassa, jonka pinta-ala on vähintään 12 m².
• Jäähdytysainepiirin parissa työskentelevillä henkilöillä pitää olla alan arviointiviranomaisen voimassa oleva todistus, jolla todistetaan pätevyys käsitellä kylmäaineita turvallisesti alan tunnustettujen arviointimäärittelyjen mukaisesti. Huollon saa suorittaa ainoastaan valmistajan suositusten mukaisesti. Muun ammattihenkilöstön apua vaativa huolto ja korjaus on suoritettava henkilön, jolla on pätevyys käsitellä syttyvää kylmäainetta, valvonnassa.

Tässä tuotteessa on litiumnappiparisto. Jos uusi tai käytetty litiumnappiparisto niellään tai tunkeutuu elimistöön, se voi aiheuttaa vakavia sisäisiä palovammoja ja johtaa kuolemaan jopa kahdessa tunnissa. Sulje paristokotelo aina huolellisesti. Jos paristokotelo ei sulkeudu kunnolla, lopeta tuotteen käyttö, poista paristot ja pidä ne poissa lasten ulottuvilta. Hakeudu välittömästi lääkärin hoitoon, jos luulet, että paristoja on nielty tai joutunut minkä tahansa kehon osan sisälle.

Noudata seuraavassa esitettyjä ohjeita välttääksesi aiheuttamasta vahinkoja käyttäjälle, muille henkilöille tai omaisuudelle.

Vahinkoja ja vaurioita voi sattua, mikäli näitä ohjeita ei noudateta ja laitetta käytetään virheellisesti.

Vakavuus on luokiteltu seuraavilla merkeillä:

VAROITUS!

Tämä symboli ilmoittaa kuolemanvaarasta tai vakavien henkilövahinkojen vaarasta.

HUOMAUTUS!

Tämä symboli ilmoittaa henkilö- tai omaisuusvahinkovaarasta.

Tämän ohjekirjan symbolit on kuvattu alla:

Toimenpiteen suorittaminen on aina kiellettyä.

Toimenpiteen suorittaminen on aina pakollista.

2.2 Varoitus käytön aikana

VAROITUS!

Varoitus käytön aikana

varoitus merkitys
Liitä pistoke pistorasiaan oikein Muutoin vaarana on sähköisku tai tulipalo liallisen lammön tuoton vuoksi
Älä käytä tai pysäytä laitetta asettamalla tai vetamällä pistoketta	Muutoin vaarana on sähköisku tai tulipalo lammön tuoton vuoksi
Älä vahingoita tai käytä mär arityksistä poikkeavaa virtajohtoa	Muutoin seuraufsena voi olla sähköisku tai tulipalo Vialinen virtajohto on annettava valmistajan tai sen huoltopisteen tai vastaavan pätevänen henkilön vaildettavaksi vaarojen välttämiseksi
Älä muuta virtajohdon pituutta tai jaa pistorasiaa muiden laitteiden kanssa	Muutoin vaarana on sähköisku tai tulipalo lammön tuoton vuoksi
Älä käytä laitetta märillä käsillä tai kosseassa ympäristössä	Sähköiskun vaara
Älä suuntaa ilmavirtausta henkilöihin Olemassa on tervesvaara
Varmista aina tehokas maadoitus Virheellinen maadoitus voi aiheittaa sähköiskun
Älä päästä vetä sähköosiin Seuraufsena voi olla toimintahäiriö ja sähköisku
Asenna aina katkaisin ja erillinen virransyööttöpiiri Virheellinen asennus voi aiheittaa sähköiskun
Irrota laite sähköverkosta, jos havaitset polkkeavia äniä, Hajua tai savua	Seuraufsena voi olla tulipalo ja sähköisku
Älä käytä pistoketta, jos se on lösylä tai vaurioitunut	Seuraufsena voi olla tulipalo ja sähköisku
Älä avaa laitetta käytön aikana Seuraufsena voi olla tulipalo ja sähköisku
Pidä ampuma-aseet kaukana Se voi aiheittaa palovaaran
Älä käytä virtajohtoa lammityslaitteiden lähellä Seuraufsena voi olla tulipalo ja sähköisku
Älä käytä virtajohtoa sytyvien kaasujen tai polittoaineiden, kuten bensiin, bentseenin, ohennusaineen jne. lähelle.	Seuraufsena voi olla räjähdys tai tulipalo
Tuuleta huone ennen ilmastointilaitteen käytöä, jos toisessa laitteessa on kaasuvuoto	Muutoin on olemassa räjähdys-, tulipalo- ja palovammavaara
Älä pura tai muuta laitetta Seuraufsena voi olla toimintahäiriö ja sähköisku

HUOMAUTUS!

huomio merkitys
Älä koske laitteen metalliosin irrotaessasi ilmansuodatinta	Seurauksena voi olla vahinkoja
Älä puhdista ilmastointilaitetta vedellä Vesi voi päästä laitteen sisälle ja vahingoittaa eristystä. Seurauksena voi olla sähköisku
Tuuleta huone hyvin käytäessä laitettsa samanaikaisesti uunin tai muun vastaavan laitteen kanssa	Seurauksena voi olla happivajus
Kytke laite pois toiminnasta ja katkaise virta päävirtakytkimestä, ennen kuin aloitat laitteen puhdustuksen	Älä puhdista laitetta virran ollesa kytkettnä. Seurauksena voi olla tulipalo ja sähköisku sekä henkilövahinkoja
Älä laita lemmikkejä tai kasveja paikkaan, jossa ne altistuvat suoralle ilmavirralle	Muutoin siitta voi aiheutua vahinkoja kotieläimelle tai kasville
Älä käytä erityistarkoituksiin	Älä käytä tätä ilmastointilaitetta tarkkuuslaitteiden, elintarvikkeiden, kotieläimien, kasvien ja taideteoksien sälyttämseen. Muutoin seurauksena voi olla tuotteen laadun heikkenominen, jne.
Lopeta laitteen käytö ja sulje ikkuna myrskyn aikana	Laitteen käytö ikkunat auki voi aiheuttaa sisätilan konteuden lisäantymisen ja kalusteiden likoamisen
Pidä pistoketta sen päästä, kun poistat sen Seurauksena voi olla sähköisku ja laiteen vauroituminen
Jos laitetta ei käytetä pitkään aikaan, kytke virta pois päävirtakytkimestä	Seurauksena voi olla laitteen toimintahäiriö tai tulipalo
Älä aseta steitä ilmanotto- tai ilmanpoistoaukkoihin	Seurauksena voi olla laitteen vioittuminen tai onnettomuus
Kiinittä suodattimet aina kunnolla paikalleen. Puhdista suodatin kahden vikon valein	Laitteen käytäminen ilman suodattimia voi aiheuttaa sen vauroitumisen
Älä käytä voimakkaita puhdistusaineita, kuten vahaa tai ohennusaineita - käytä pehmeää liinaa	Laitteen ulkopintoinhin voi tulla naarmuja tai varimuutoksia
Älä laita painavia esineitä virtajohdon päälle ja tarkista, ettei johto ole puristuksissa	Tulipalon tai sähköiskun vaara
Älä juo ilmastointilaitteesta valunutta vettä Se on kontaminoitua ja se voi aiheuttaa sairauksia
Pura ja asenna laite noudattaen varovaisuutta Terävät reunat voivat aiheuttaa vammoja
Jos laitteen sisään pääsee vettä, kytke laite pois toiminnasta ja katkaise virta päävirtakytkimestä. Eristä virransyöttö ottamalla pistoke ulos ja ota yhteys ammattilaitoiseen huoltoteknikkoon	Seurauksena voi olla sähköisku ja laitteen vauroituminen

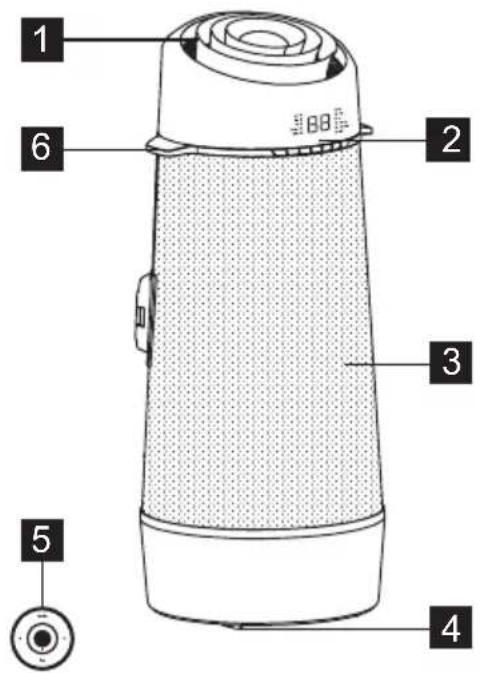

3. LAITTEEN KUVAUS

Kuva 1

1 Huoneen ilman poisto 2 Käyttöpaneeli 3 Huoneen ilmanotto 4 Rulla 5 Kaukosäädin

6 Kuljetuskahva (molemmilla puolilla) 7 Säädin 8 Ilmanpoistoaukko 9 Tyhjennysaukko 10 Tyhjennysaukon alusta

4. LAITTEEN MUKANA TOIMITETUT VARUSTEET

OSAT OSAN NIMI: MÄÄRÄ:
1	Tyhjennysletku	1 kpl
2	Ikkunan liukusarja	1 kpl
3	Tyhjennysletku ja sovitin	1 kpl
4	3/8 tuuman ruuvi	2 kpl
5	Koristekalvo	1 kpl
6	Kiinnityshihna	1 kpl
7	Kaukosäädin 1 kpl

Kuva 2

• Tarkista, että pakkaus sisältää kaikki lisävarusteet. Katso osien käyttöohjeet asennusohjeista.

5. ASENNUSOHJEET

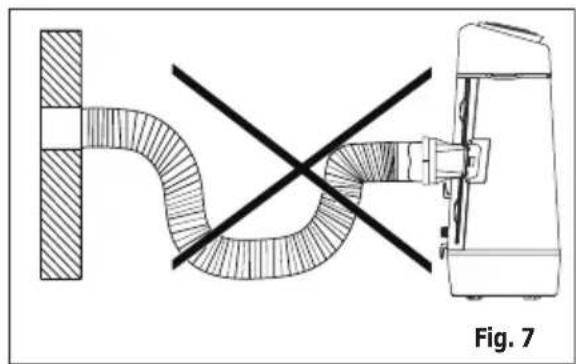

5.1 Kuuman ilman poisto

JÄÄHDYTYS-tilassa laite tulee sijoittaa ikkunan tai aukon lähelle niin, että lämmin poistoilma voidaan johtaa ulos. Aseta laite ensin tasaiselle lattialle ja varmista, että laitteen ympärillä on vähintään 30 cm tilaa ja että se on yksivaiheisen pistorasian lähellä.

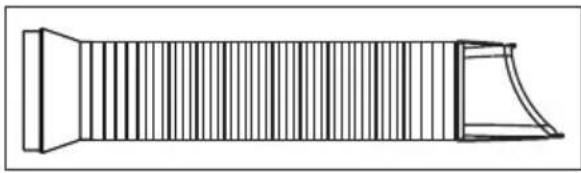

1. Pidennä jompaa kumpaa letkun puolta (kuva 3).

Kuva 3

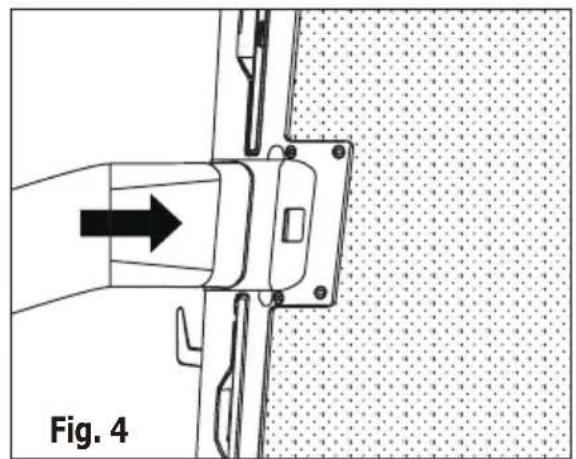

1. Työnnä sovitin laitteen A vaihtoreikään kuvan 4 mukaisesti.

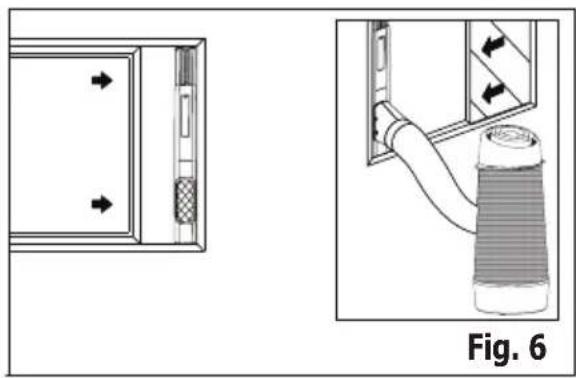

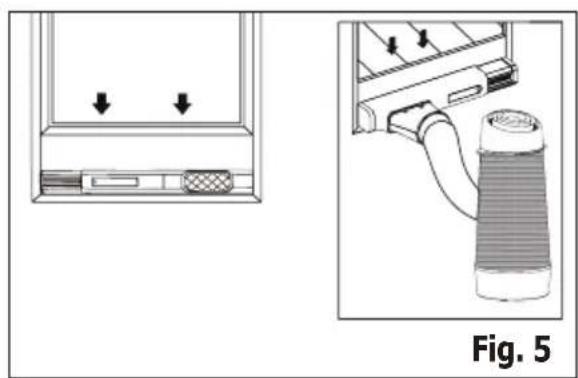

1. Asenna ikkunasarja ikkunaan ja työnnä sovitin B ikkunan liukusarjaan ja tiivistä. (Kuva 5 & 6)

Ikkunan liukusarja Minimi: 56 cm Maksimi: 112 cm Lue lisää kohdasta "5.2 Asennus sivulle aukeavaan ikkunaan" saadaksesi tietoa ikkunasarjan asentamisesta. Letkua voidaan pidentää alkuperäisestä 38 cm:n pituudesta jopa 150 cm:iin, mutta pituus kannattaa pitää mahdollisimman lyhyenä. Varmista myös, ettei letkussa ole jyrkkiä taittumia tai painumia. (Kuva 7)

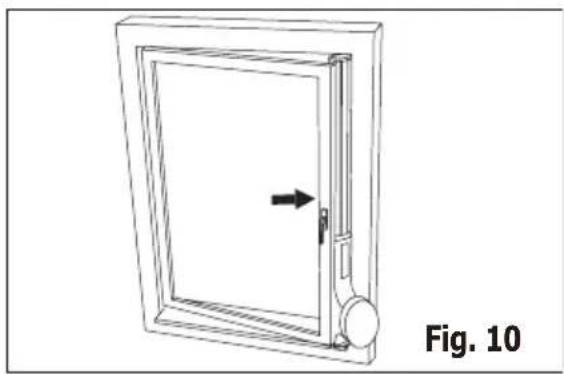

5.2 Asennus sivulle aukeavaan ikkunaan

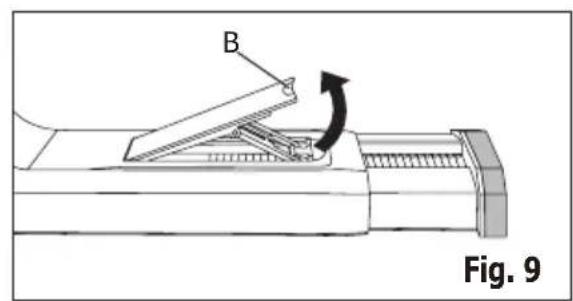

1. Avaa liukuikkuna ja nosta ikkunan liukusarjan lukitusvipua (kuva 9)

B: Lukitusvipu

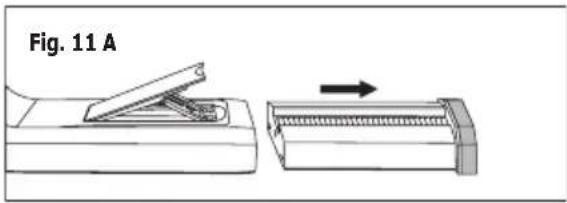

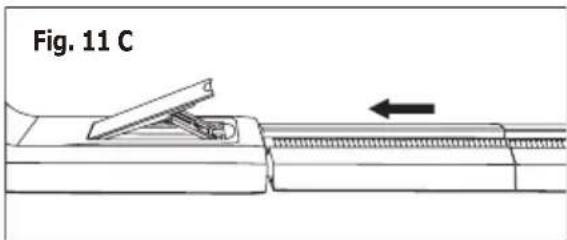

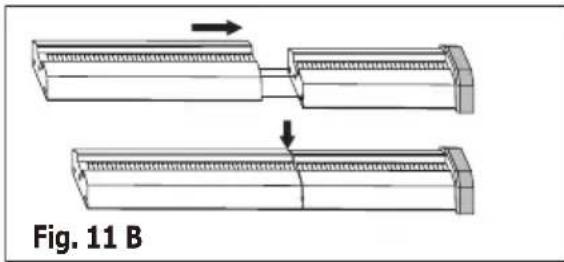

1. Aseta ikkunan liukusarja ikkunaan. Säädä ikkunan liukusarjan pituus ikkunan korkeuden mukaan (kuva 10).

Teleskooppitankoa voidaan pidentää, jos ikkuna on liian korkea. Tee tämä ottamalla ensin teleskooppitanko kokonaan pois (kuva 11 A). Kohdista sitten teleskooppivarren (myydään erikseen) 3 koukkua teleskooppitangon 3 uraan ja työnnä 3 koukkua aukkoihin, paina sitten teleskooppivartta alaspäin urien lukitsemiseksi (kuva 11 B). Siirrä sen jälkeen yhdistetty teleskooppivarsi takaisin ikkunasarjaan (kuva 11 C).

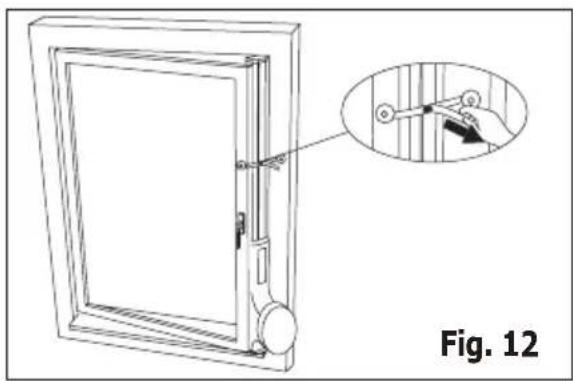

1. Kiinnitä ikkunan liukusarja painamalla lukitusvipua takaisin. Kiinnitä ikkunasarja sulkemalla ikkuna ja puristamalla ikkunasarja ikkunan ja ikkunan kehyksen väliin. Irrota suojakalvo kiinnittimen kielekkeiden takaa, kiinnitä se ikkunan kehykseen ja kiinnitä hihna (kuva 12).

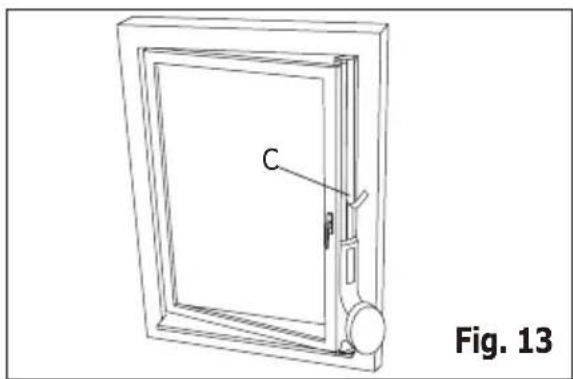

1. Leikkaa koristekalvo sopivan pituiseksi ja kiinnitä se teleskooppivarteen (kuva 13).

C: Koristekalvo

6. ILMASTOINTILAITTEEN OMINAISUUDET

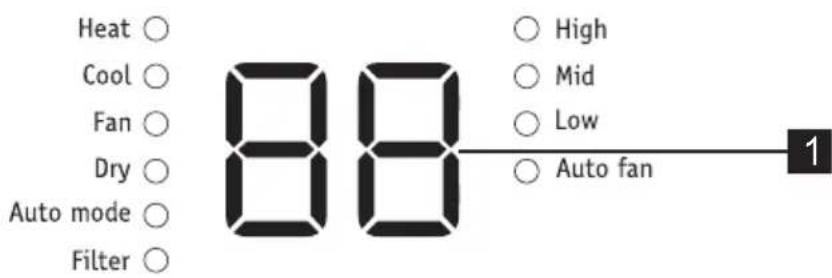

6.1 KÄYTTÖPANEELI

1 Näyttää lämpötilan Lämpötilan lisääminen 2 Suodattimen nollauspainike (nollaa painamalla 3 sekuntia) 3 Asettaa puhaltimen nopeuden

4 5 Lämpötilan vähentäminen 6 Asettaa toimintatilan 7 Kytkee laitteen päälle tai pois päältä

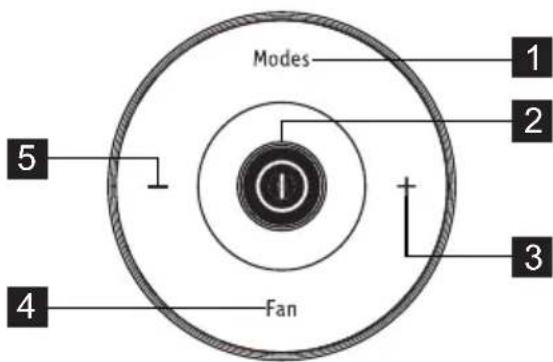

6.2 Kauko-ohjain

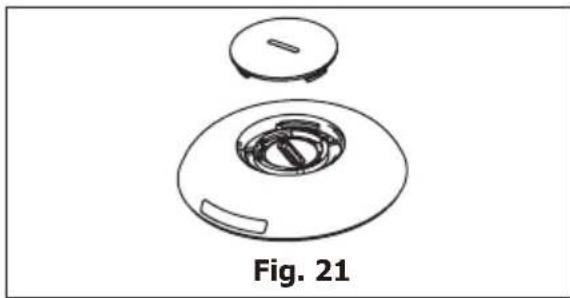

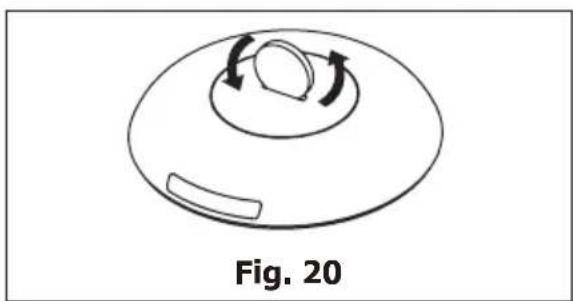

1. Avaa takakansi kiertämällä sitä vastapäivään kolikolla tai vastaavalla esineellä (kuva 20 & 21).

1 Paina valitaksesi tiloja 2 Kytke laite päälle tai pois päältä 3 Nostaa lämpötila-asetusta 4 Valitse puhallinnopeus 5 Laske lämpötila-asetusta

Aktivoi kaukosäädin ja ota se käyttöön avaamalla takakannet ja poistamalla suojakalvo.

1. Avaa suojakansi sisältä ja irrota akku käyttämällä samaa tapaa (kuva 22).

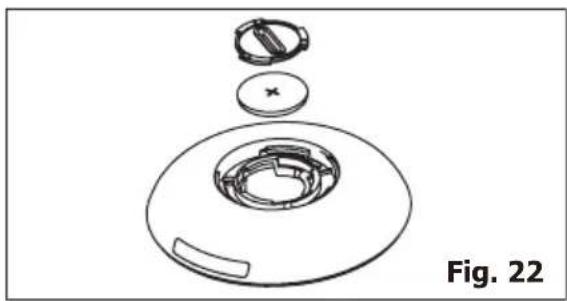

Pariston vaihtaminen

1. Käännä kaukosäädin ympäri. Kaukosäätimen painikkeessa on rako.

1. Vaihda akku ja asenna sisäkansi ja takakansi paikoilleen.

Pariston tyyppi: RG15D/E-ELL (nimellisjännite: 3VDC)

VAROITUS! Käytä paristoa asianmukaisesti

1. Kemiallisten palovammojen vaara. Pidä paristot lasten ulottumattomissa. 2. Varmista, että paristot on asetettu oikein.

1. Älä käytä muita kuin määritettyjä paristoja.
2. Älä käytä vanhoja ja uusia paristoja samanaikaisesti.
3. Älä hävitä paristoja polttamalla. Paristot voivat räjähtää tai vuotaa. 6. Paristot on hävitettävä asianmukaisesti, ja ne on pidettävä poissa lasten ulottuvilta. Myös käytetyt paristot voivat aiheuttaa vammoja. 7. Voit estää vaurioita poistamalla paristot, kun niitä ei käytetä pitkään aikaan.
4. Tämä laite on FCC-sääntöjen osan 15 mukainen. Käyttö on sallittu seuraavilla kahdella ehdolla: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) laitteen tulee sietää häiriöitä, mukaan lukien häiriöt, jotka voivat aiheuttaa ei-toivottua toimintaa.

7. KÄYTTÖOHJEET

Osaa seuraavista ohjeista voidaan käyttää vain käyttämällä käyttöpaneelia.

7.1 Käyttöpaneelin käyttäminen

Lämmitystila (joissakin malleissa)

Tässä tilassa TULEE käyttää poistoaukon sovittimen letkua.

1. Paina painiketta "Modes" (tilat), kunnes lämmityksen merkkivalo "Heat" syttyy.
2. Aseta haluttu asetus painamalla lämpötilapainikkeita "-" ja "+".
3. Aseta haluamasi puhaltimen nopeus painamalla painiketta "Fan speed" (puhaltimen nopeus).
4. Liitä tyhjennysletku. Katso 7.3 Tyhjennys-osio.

Jäähdytystila

Tässä tilassa TULEE käyttää poistoaukon sovittimen letkua.

1. Paina painiketta "Modes" (tilat), kunnes jäähdytyksen merkkivalo syttyy.
2. Aseta haluttu asetus painamalla lämpötilapainikkeita "-" ja "+".
3. Aseta haluamasi puhaltimen nopeus painamalla painiketta "Fan speed" (puhaltimen nopeus).

Tyhjennysletkua ei voi käyttää jäähdytystilassa ("cool").

Puhallin-tila

Tässä tilassa ei tarvitse käyttää ilmanpoistoletkua tai tyhjennysletkua.

1. Paina painiketta "Modes" (tilat), kunnes puhaltimen merkkivalo "Fan" syttyy.
2. Aseta puhaltimen nopeus "Fan speed" -painiketta painamalla.
3. Puhallin toimii valitulla nopeudella ja näytössä näkyy huoneen lämpötila.

Kuivaus

Tässä tilassa ei tarvitse käyttää poistoaukon sovittimen letkua, MUTTA kerätty vesi on tyhjennettävä. Katso 7.3 Tyhjennys-osio.

1. Paina painiketta "Modes" (tilat), kunnes kuivauksen merkkivalo "Dry" syttyy.
2. Puhallin toimii alhaisella nopeudella ja näytössä näkyy huoneen lämpötila.
3. Pidä ovet ja ikkunat suljettuina parhaan tuloksen saavuttamiseksi.
4. Liitetty tyhjennysletku. Katso Tyhjennysosio.

Automaattitila

Tässä tilassa ilmanpoistoletku on oltava aina liitetty.

Kun asetat ilmastointilaitteen Automaattitilaan, se valitsee automaattisesti jäähdytyksen, lämmityksen (koskee vain jäähdytettäviä malleja) tai puhaltimen toimintatilan valitun lämpötilan ja huoneen lämpötilan mukaan. Ilmastointilaite säätää huoneen lämpötilaa automaattisesti asettamasi lämpötila-asetuksen mukaan.

AUTO-tilassa ei voida valita puhaltimen nopeutta.

1. Paina painiketta "Modes" (tilat), kunnes automaattitilan "Auto mode" -merkkivalo syttyy.

Kun "Auto mode" on valittu, laite käynnistyy automaattisesti todellisen huoneen lämpötilan mukaan.

Suodattimen tarkistusominaisuus

1. Suodattimen puhdistaminen.
2. Sammuta suodattimen merkkivalo painamalla "suodatin"-painiketta 3 sekunnin ajan.

Puhaltimen nopeuden valinta

Voit valita halutun puhaltimen nopeuden painamalla painiketta "Fan speed" (puhaltimen nopeus). Tuulettimen nopeus säätyy järjestyksessä: "Auto Fan" (automaattituuletin), "High" (korkea), "Mid" (keskitaso), "Low" (matala).

Kun puhaltimen nopeudeksi on valittu "Auto Fan", "High", "Mid" tai "Low", vastaava tuulettimen nopeuden merkkivalo syttyy. Auto- ja Dry-tilassa ei voida valita puhaltimen nopeutta.

7.2 Virhekoodi

Jos näytössä näkyy "A5", huoneen lämpötila-anturissa on virhe. Ota yhteys valtuutettuun Electrolux-huoltopalveluun.

Jos näytössä näkyy "E5", haihduttimen lämpötila-anturissa on virhe. Ota yhteys valtuutettuun Electrolux-huoltopalveluun.

Jos näytössä näkyy "E4", näyttöpaneelin yhteys on katkennut. Ota yhteys valtuutettuun Electrolux-huoltopalveluun.

Jos näytössä näkyy "P1", alaosassa oleva alusta on täysi. Siirrä laite varoen tyhjennyspaikkaan, poista alaosan tyhjennystulppa ja anna veden valua. Käynnistä kone uudelleen, kunnes symboli "P1" häviää. Jos virhe toistuu, ota yhteyttä huoltoon.

Jos näytössä näkyy "E7", sisämoottorissa on virhe. Ota yhteyttä valtuutettuun Frigidaire-huoltoliikkeeseen.

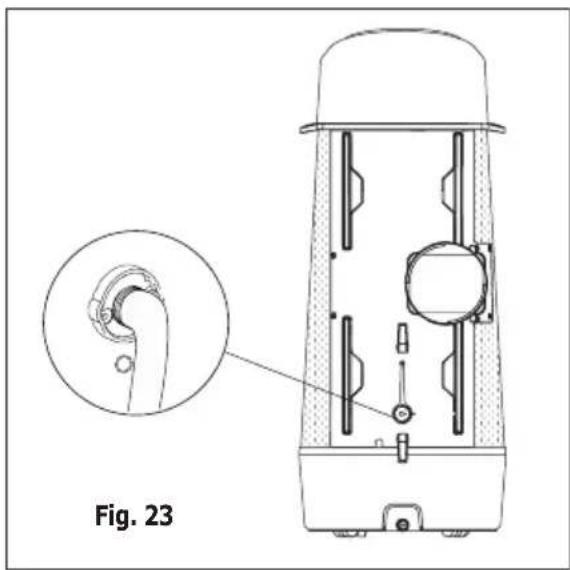

7.3 Viemäriliitäntä 7.4

Poistoletku täytyy liittää laitteen takana olevaan tyhjennysaukkoon lämmitys- ja kuivaustilan aikana lauhteen poistamiseksi laitteesta. Muussa tapauksessa laite ei välttämättä toimi normaalisti ja näytöllä näkyy "P1".

A. Liitä viemäriin, joka on laitteen alapuolella. B. Laitteessa on pumppu lauhteen poistamiseksi.

Tarvittaessa voit pidentää tyhjennysletkua tyhjennysletkun sovittimella tyhjennysletkun päästä lisäämällä sitten 8-9 mm letkua (kuva 24).

Vaihda jäähdytystilan aikana letkun liittimen kumisuljin parasta suorituskykyä varten.

Käyttöä koskevat neuvot

Käyttöohjeisiin tutustumisen jälkeen voit tutustua seuraavassa osiossa kuvattuihin lisätoimintoihin.

• Jäähdytyspiirissä on automaattinen 3 minuutin ajastettu käynnistyminen, jos laite kytketään pois päältä ja päälle liian nopeasti. Tämä estää kompressorin ylikuumenemisen ja mahdollisen katkaisimen laukeamisen. Puhallin toimii edelleen tämän aikana. Lämpötila on säädettävissä välillä 16 ja 32 °C. Laite voi näyttää lämpötilan Fahrenheit- tai Celsius-asteina. Voit muuttaa käytettyä asteikkoa painamalla ja pitämällä alhaalla "TEMP" Ylös (+) ja Alas (-) -painikkeita samanaikaisesti 3 sekunnin ajan. Kahden sekunnin viive esiintyy, kun kompressori sammuu puhallinta valittaessa. Tämä antaa mahdollisuuden valita toisen tilan. Jos virta katkeaa, laite tallentaa viimeisen asetuksen ja palauttaa saman asetuksen laitteen virran palautuessa. Tämän tuotteen sisäkäyttölämpötila on 16 °C - 35 °C.
• Normaalin toiminnan aikana laitteen näytölle ilmestyy huoneen lämpötila, mutta kun huoneen lämpötila on yli 37 °C, näytöllä näkyy "HI". Näyttö ja merkkivalot sammuvat, jos ohjausta ei käytetä 60 sekuntiin. Näyttö ilmestyy takaisin, kun mitä tahansa ohjauspaneelin tai kaukosäätimen näppäintä painetaan.

8. HOITO JA PUHDISTUS

Puhdista ilmastointilaite säännöllisesti sen hyvän kunnon säilyttämiseksi.

8.1 Ilmansuodattimen puhdistus

Irrota laitteen pistoke sähköverkosta ennen puhdistusta sähköiskujen tai tulipalon välttämiseksi.

Lisää tähän tehtävän tiedot (valinnainen).

1. Tartu suodattimien kielekkeeseen ja vedä 4 suodatinta laitteen takaa yksi kerrallaan.
2. Pese suodatin astianpesuaineella ja lämpimällä vedellä. Huuhtele suodatin huolellisesti. Ravista kevyesti ylimääräisen veden poistamiseksi suodattimesta. Pesemisen sijaan voit imuroida suodattimen puhtaaksi.

Varmista, että suodatin on täysin kuiva ennen sen asettamista takaisin.

1. Aseta suodatin takaisin, kun se on kuiva.

8.2 Kotelorakenteen puhdistaminen

Irrota ilmastointilaitteen pistoke sähköverkosta ennen puhdistusta.

9. VIANMÄÄRITYS

Tarkista tämä luettelo ennen kuin otat yhteyttä huoltoliikkeeseen. Se voi säästää aikaa ja rahaa. Luettelossa kuvataan yleisiä häiriöitä, jotka eivät johdu laitteen valmistus- tai materiaaliviasta.

Ilmastointilaite ei toimi.

• Pistoke ei ole pistorasiassa. Paina pistoke hyvin pistorasiaan.
• Sulake on palanut tai piirikatkaisin lauennut. Vaihda sulake samantyyppiseen tai nollaa piirikatkaisin.
• Ohjaus on POIS päältä. Kytke ohjaus PÄÄLLE ja aseta haluamasi asetus. P1 tulee näkyviin näyttöön. Veden tyhjennys on kuvattu osiossa 7.3 Tyhjennys. Huoneen lämpötila on asetettua lämpötilaa alhaisempi (jäähdytystila). Nollaa lämpötila.

Sähköiskujen tai tulipalon välttämiseksi. Kotelo ja etuosa voidaan pyyhkiä pehmeällä liinalla tai pestä liinalla, joka on kostutettu lämpimän veden ja miedon astianpesuaineen liuokseen. Huuhtele ja kuivaa huolellisesti.

Varoitus puhdistettaessa laitetta.

• Älä koskaan käytä voimakkaita puhdistusaineita, vahaa tai kiillotusainetta kotelon etuosaan.
• Poista lika ja vesi liinasta ennen ohjaimien ympärillä olevan alueen pyyhkimistä. Ohjaimiin tai niiden ympärille päässyt liikavesi voi vahingoittaa ilmastointilaitetta.

8.3 Säilytys talvikaudella

Jos aiot varastoida laitteen talven ajaksi, peitä se muovilla tai aseta se takaisin alkuperäiseen pahvilaatikkoon.

Laitteesta tuleva ilma ei ole riittävän kylmää.

Huoneen lämpötila on alle 16 °C. Jäähdytys ei välttämättä toimi ennen kuin huoneen lämpötila on yli 16 °C. Aseta alhaisempi lämpötila. Kompressori sammuu tilaa muuttaessa. Odota noin 3 minuuttia ja kuuntele kompressorin käynnistymistä, kun laite on asetettu JÄÄHDYTYS-tilaan.

Ilmastointilaite toimii jäähdytystilassa, mutta huone on liian lämmin - jäätä muodostuu jäähdytyskierukkaan etuosan taakse.

• Ulkolämpötila on alle 16 °C. Sulata laite asettamalla Puhallin-tila.
• Ilmansuodatin voi olla likainen. Puhdista suodatin. Katso kohta 8. Hoito ja puhdistus. Sulata asettamalla Puhallin-tila.
• Lämpötila on asetettu liian alhaiseksi yön ajaksi. Sulata laite asettamalla Puhallin-tila. Aseta sitten korkeampi lämpötila.
• Poistoputkea ei ole liitetty tai se on tukkiutunut. Katso 5.1 Kuuman ilman poisto.

Ilmastointilaite toimii jäähdytystilassa, mutta huone on liian lämmin - jäätä muodostuu jäähdytyskierukkaan etuosan taakse.

• Likainen ilmansuodatin - ilmavirtaus rajoitettu. Puhdista ilmansuodatin. Katso kohta 8. Hoito ja puhdistus.
• Lämpötila on asetettu liian korkeaksi. Aseta alhaisempi lämpötila.
• Ilmaa suuntaavat säleiköt on asetettu virheellisesti. Aseta säleiköt parempaa ilman jakautumista varten.
• Laitteen etuosa on tukittu nauhoilla, verhoilla, kalusteilla, jne. - ilman jakautuminen on rajoitettua. Poista laitteen edessä olevat esteet.
• Ovet, ikkunat, säätimet, jne. auki - viileä ilma karkaa. Sulje ovet, ikkunat, säätimet, jne.
• Laite on kytketty vasta päälle kuumassa huoneessa. Anna laitteen toimia pidempään poistaaksesi "tallentuneen lämmön" seiniltä, katosta, lattialta ja kalusteista.

Ilmastointilaite kytkeytyy päälle ja pois päältä nopeasti.

• Likainen ilmansuodatin - ilmavirtaus rajoitettu. Puhdista ilmansuodatin.
• Ulkolämpötila on erittäin korkea. Aseta PUHALTIMEN nopeus korkeammaksi, jotta ilmaa tulee nopeammin jäähdytyskierukoista.

Huone on liian kylmä.

• Liian alhainen lämpötila-asetus. Aseta korkeampi lämpötila-asetus.

10. LISÄTIEDOT

Syttyvää kylmäainetta sisältävien laitteiden kuljettaminen

Katso kuljetusmääräykset

Laitteen merkintä merkeillä

Katso paikalliset määräykset

Syttyvää kylmäainetta sisältävien laitteiden hävittäminen

Katso kansalliset määräykset.

Laitteiden / laitteistojen varastointi

Laitteet tulee varastoida valmistajan ohjeiden mukaisesti.

Pakattujen (myymättömien) laitteiden varastointi

Pakkauksen varastointisuojaus on suunniteltava niin, että pakkauksen sisällä olevat laitteet eivät vaurioidu mekaanisesti ja aiheuta kylmäaineen vuotoa. Varastoitavien laitteiden enimmäismäärä määräytyy paikallisten määräysten mukaan.

Tietoa huollosta

1. Alueen tarkastukset. Ennen syttyvien kylmäaineiden parissa työskentelyä on

välttämätöntä suorittaa turvatarkastukset syttymisriskin minimoimiseksi. Jäähdytysjärjestelmän korjaamiseksi on noudatettava seuraavia varotoimia ennen järjestelmän parissa työskentelyä.

1. Työtoimenpide. Työ suoritetaan valvotusti syttyvän kaasun tai höyryn muodostumisen riskin minimoimiseksi.
2. Yleinen työalue. Huoltohenkilöstölle ja muille lähistöllä työskenteleville henkilöille ilmoitetaan suoritettavan työn luonteesta. On vältettävä työskentelyä ahtaissa tiloissa. Työskentelyaluetta ympäröivä alue on eristettävä. Varmista, että alue on tehty turvalliseksi helposti syttyvien materiaalien valvonnalla.
3. Tarkistetaan onko kylmäainetta läsnä. Alue on tarkastettava sopivalla kylmäaineilmaisimella ennen työn suorittamista ja sen aikana, jotta teknikko on tietoinen mahdollisista syttyvistä ympäristöistä. Varmista, että käytettävät vuodon havaitsemislaitteet soveltuvat käytettäväksi syttyvien kylmäaineiden kanssa eli ne eivät saa aiheuttaa kipinöitä, niiden pitää olla riittävän tiivistettyjä tai luonnostaan turvallisia.
4. Läsnä oleva palonsammutin. Jos kylmälaitteiden tai niiden osien tulitöitä on suoritettava, asiaan kuuluvia palonsammutusvälineitä on oltava helposti saatavilla. Pidä jauhesammutinta tai CO2-sammutinta latausalueen vieressä.
5. Ei sytytyslähteitä. Jäähdytysjärjestelmän parissa työskentelevät henkilöt eivät saa käyttää sytytyslähteitä siten, että ne voivat aiheuttaa tulipalon tai räjähdyksen, kun työssä on suojaamattomia putkistoja, joissa on tai on ollut syttyvää kylmäainetta. Kaikki mahdolliset sytytyslähteet, kuten tupakointi, on pidettävä riittävän kaukana alueelta, jolla suoritetaan asennus-, korjaus-, poistamis- ja hävittämistöitä, joiden aikana syttyvää kylmäainetta voi mahdollisesti vapautua ympäröivään tilaan. Laitetta ympäröivä alue on tutkittava ennen töiden suorittamista sen varmistamiseksi, ettei syttyviä vaaroja tai sytytysriskejä ole. "Tupakointi kielletty" -merkkejä pitää olla näkyvissä.
6. Ilmastoitu tila. Varmista, että alue on avarassa tilassa tai että se on riittävästi tuuletettu ennen järjestelmään siirtymistä tai tulitöiden suorittamista. Ilmanvaihdon pitää jatkua työn suorittamisen aikana. Ilmanvaihdon pitää turvallisesti hajottaa vapautunutta kylmäainetta ja mieluiten hävittää se ulkoisesti ilmakehään.
7. Kylmälaitteiden tarkastukset. Kun sähköisiä komponentteja muutetaan, niiden on sovelluttava käyttötarkoitusta varten ja oltava teknisten tietojen mukaisia. Valmistajan ylläpito- ja huolto-ohjeita on noudatettava aina. Epäselvissä tilanteissa ota yhteyttä valmistajan tekniseen osastoon apua varten. Seuraavat tarkastukset on tehtävä kohteille, joissa käytetään syttyviä kylmäaineita:
8. Latauskoko on sopusoinnussa huoneen koon kanssa, jossa kylmäainetta sisältävät osat on asennettu;
9. Tuuletuskoneet ja liitännät toimivat asianmukaisesti ja niitä ei ole estetty;
10. Jos epäsuora jäähdytyspiiri on käytössä, on tarkastettava onko toisiopiirissä kylmäainetta;
11. Laitteen merkintä on edelleen näkyvissä ja luettavissa. Lukukelvottomat merkinnät ja merkit on korjattava;
12. Jäähdytysputki tai komponentit asennetaan paikkaan, jossa ne todennäköisesti altistuvat aineille, jotka saattavat syövyttää kylmäainetta sisältäviä osia, ellei niitä ole valmistettu materiaaleista, jotka ovat luonnostaan vastustuskykyisiä syöpymiselle tai sopivasti suojattuja syöpymistä vastaan.
13. Sähkölaitteiden tarkastukset. Sähkökomponenttien korjauksen ja huollon pitää sisältää alkuperäiset turvatarkastukset ja komponenttien tarkastusmenettelyt. Jos on olemassa vika, joka voi vaarantaa turvallisuuden, sähkönsyöttöä ei kytketä piiriin ennen kuin vika on ratkaistu tyydyttävällä tavalla. Riittävää väliaikaista ratkaisua on käytettävä, jos vikaa ei voida korjata heti, mutta on tarpeen jatkaa toimintaa. Tämä ilmoitetaan laitteen omistajalle, jotta kaikki osapuolet ovat tietoisia.

Alustaviin turvallisuustarkastuksiin kuuluu:

Tarkastaa, että kondensaattorit purkautuvat: tämä on tehtävä turvallisesti kipinöinnin mahdollisuuden välttämiseksi; Tarkastaa ettei mitään virrallisia sähköjohtoja ja johtoja ole suojaamattomana järjestelmän latauksen, palautuksen tai tyhjentämisen aikana; Tarkastaa, että maadoitus on jatkuva.

Suojattujen komponenttien korjaukset

1. Suojattujen komponenttien korjauksen aikana kaikki sähkötarvikkeet on irrotettava työstettävästä laitteesta ennen suojakansien jne. poistamista. Jos on ehdottoman välttämätöntä saada sähkönsyöttö laitteille huollon aikana, niin jatkuvasti toimiva vuodontarkastus

pitää sijaita kriittisimmässä kohdassa varoittamaan mahdollisista vaaratilanteista.

1. Erityistä huomiota on kiinnitettävä seuraaviin kohtiin sen varmistamiseksi, että suojaus ei heikkene työskenneltäessä sähkökomponenttien parissa. Tähän kuuluu kaapeleiden vauriot, liiallinen määrä liitännöissä, vääränlaiset liittimet, vaurioituneet tiivisteet, väärin asennetut tiivistysholkit jne. Varmista, että laite on asennettu oikein. Varmista, että tiivisteet tai tiivistemateriaalit eivät ole huonontuneet niin, että ne eivät enää estä syttyvän ilman sisäänpääsyä. Varaosien on oltava valmistajan erittelyn mukaisia.

HUOMAA: Silikonitiivisteen käyttö voi estää joidenkin vuotomittauslaitteiden tehokkuutta. Luonnostaan turvallisia komponentteja ei tarvitse eristää ennen niiden parissa työskentelyä.

Luonnostaan turvallisten komponenttien korjaaminen

Älä laita pysyvää induktiivista tai kapasitiivista kuormaa piiriin varmistamatta, että tämä ei ylitä käytettävän laitteiston sallittua jännitettä ja virtaa. Luonnostaan turvalliset komponentit ovat ainoita, joiden parissa voidaan työskennellä syttyvän ilman ollessa läsnä. Testilaitteiston nimellisarvojen pitää olla oikeat. Käytä vain valmistajan määrittelemiä vaihto-osia. Muut osat voivat saada ilmaan vuotaneen kylmäaineen syttymään.

Kaapelit

Tarkista, että kaapelointiin ei kohdistu kulumista, syöpymistä, liiallista painetta tai tärinää, teräviä reunoja tai muita haitallisia ympäristövaikutuksia. Tarkastuksessa on otettava huomioon myös ikääntymisen tai jatkuvan tärinän (esim. kompressoreista ja puhaltimista aiheutuva) vaikutukset.

Syttyvien kylmäaineiden tunnistaminen

Mahdollisia syttymislähteitä ei saa missään tapauksessa käyttää kylmäainevuotojen etsintään tai havaitsemiseen. Halogenidilamppua (tai muita avotulta käyttäviä ilmaisimia) ei saa käyttää.

Vuodonetsintämenetelmät

Seuraavat vuodonetsintämenetelmät on todettu sopiviksi syttyvää kylmäainetta sisältäville järjestelmille. Sähköisiä vuodonilmaisimia käytetään havaitsemaan palavia kylmäaineita, mutta herkkyys ei ehkä ole riittävä, tai uudelleen kalibrointi on suoritettava. (Havaitsemislaitteet pitää kalibroida alueella, jossa ei ole kylmäainetta.) Varmista, että ilmaisin ei ole mahdollinen syttymislähde ja että se sopii käytettävälle kylmäaineelle. Vuodon havaitsemislaitteet asetetaan kylmäaineen LFL-prosenttiarvoon ja kalibroidaan käytetyn kylmäaineen mukaan ja asianmukaisen kaasun prosenttiosuus (enintään 25% ) vahvistetaan. Vuodon havaitsemisnesteet ovat sopivia käytettäväksi useimpien kylmäaineiden kanssa, mutta klooria sisältävien pesuaineiden käyttöä on vältettävä, koska kloori voi reagoida kylmäaineen kanssa ja syövyttää kupariputkistoa. Jos vuotoa epäillään, avotuli on poistettava / sammutettava. Jos löydetään kylmäainevuoto, joka on korjattava juottamalla, kaikki kylmäaine on otettava talteen järjestelmästä tai eristettävä (sulkuventtiileillä) järjestelmän kohtaan, joka on etäällä vuodosta. Hapetonta typpeä (OFN) ohjataan sen jälkeen järjestelmän läpi ennen juottamista ja sen jälkeen.

Poistaminen ja evakuointi

Tavanomaisia menetelmiä on käytettävä siirryttäessä kylmäainepiirin korjausta ja muita tarkoituksia varten. On kuitenkin tärkeää noudattaa parhaita käytäntöjä helposti syttyvien materiaalien tapauksessa. Seuraavaa menettelyä on noudatettava:

• Poista kylmäaine; Huuhtele piiri jalokaasulla; Evakuoi;

Huuhtele uudelleen jalokaasulla; - Avaa piiri leikkaamalla tai juottamalla.

Kylmäaine kerätään oikeisiin keräyssäiliöihin. Järjestelmän pitää "huuhdella" OFN:llä, jotta laite olisi turvallinen. Tämä prosessi on ehkä toistettava useita kertoja. Paineilmaa tai happea ei saa käyttää tähän tehtävään. Huuhtelu on saavutettava katkaisemalla järjestelmän alipaine OFN:llä ja jatkamalla täyttöä, kunnes työpaine on saavutettu, tuulettamalla sitten ulkoilmaan ja lopulta vetämällä alas tyhjiöön. Tämä prosessi toistetaan, kunnes järjestelmässä ei ole kylmäainetta. Kun lopullista OFN-latausta käytetään, järjestelmä on ilmattava ilmanpaineeseen, jotta työ voidaan suorittaa. Tämä toiminto on ehdottoman välttämätöntä, jos putkistoa pitää juottaa.

Varmista, että tyhjiöpumpun aukko ei ole lähellä mitään syttymislähteitä ja että tuuletus on riittävä.

Lisäämismenettelyt

Perinteisten latausmenettelyjen lisäksi seuraavia vaatimuksia on noudatettava.

• Varmista, että eri kylmäaineiden saastumista ei ilmene latauslaitteistoa käytettäessä. Letkujen tai linjojen on oltava mahdollisimman lyhyitä niissä olevan kylmäaineen määrän minimoimiseksi. Säiliöt on säilytettävä pystyasennossa.
• Varmista, että jäähdytysjärjestelmä on maadoitettu ennen kylmäaineen lisäämistä järjestelmään.
• Merkitse järjestelmä, kun lisääminen on suoritettu (ellei tätä ole jo tehty).
• Erityistä huolellisuutta on noudatettava jäähdytysjärjestelmän liikatäytön välttämiseksi.

Järjestelmän painetesti on suoritettava OFN:llä ennen kylmäaineen lisäämistä. Järjestelmä on testattava vuotojen varalta kylmäaineen lisäämisen jälkeen ja ennen käyttöönottoa. Seurantavuototarkastus on suoritettava ennen toimipaikasta poistumista.

Käytöstä poistaminen

Ennen tämän menettelyn tarkastamista on tärkeää, että asentaja on täysin perehtynyt laitteisiin ja kaikkiin sen yksityiskohtiin. On suositeltavaa ottaa kaikki kylmäaine talteen turvallisesti. Ennen tehtävän suorittamista otetaan öljy- ja kylmäainenäyte, mikäli analyysi on tarpeen ennen talteen otetun kylmäaineen uudelleenkäyttöä. On tärkeää, että sähköä on saatavilla ennen tehtävän aloittamista.

1. Tutustu laitteeseen ja sen toimintaan.
2. Eristä järjestelmä sähköisesti.
3. Ennen kuin yrität kyseistä menetelmää, varmista, että:

Kylmäainesäiliöiden mekaaninen käsittely on tarvittaessa käytettävissä; - Henkilönsuojaimia on saatavilla ja niitä käytetään oikein; - Pätevän henkilön on aina valvottava talteenottoa; - Talteenottolaitteet ja -säiliöt ovat asiaan kuuluvien standardien mukaisia. 4. Pumppaa kylmäainejärjestelmää, mikäli mahdollista. 5. Jos tyhjiö ei ole mahdollinen, tee jakoliitäntä, jotta kylmäainetta voidaan poistaa järjestelmän eri osista. 6. Varmista, että säiliö on vaa'alla ennen talteenottoa. 7. Käynnistä talteenottokone ja käytä sitä valmistajan ohjeiden mukaisesti. 8. Älä ylitäytä säiliöitä. (enintään 80% tilavuudesta nestettä). 9. Älä ylitä suurinta säiliön käyttöpainetta edes väliaikaisesti. 10. Kun säiliöt on täytetty oikein ja prosessi suoritettu, varmista, että säiliöt ja laitteet poistetaan paikalta välittömästi ja kaikki laitteiston eristysventtiilit on suljettu. 11. Talteen otettua kylmäainetta ei saa lisätä toiseen jäähdytysjärjestelmään, ellei sitä ole puhdistettu ja tarkastettu.

Merkinnät

Laitteet on merkittävä käytöstä poistetuiksi ja kylmäaineesta tyhjennetyiksi. Merkintä pitää päivätä ja allekirjoittaa. Varmista, että laitteistolle on olemassa merkintöjä, joissa ilmoitetaan, että laite sisältää syttyvää kylmäainetta.

Talteenotto

Kun poistat kylmäainetta järjestelmästä huoltoa tai käytöstä poistamista varten, on suositeltavaa, että kaikki kylmäaine poistetaan turvallisesti. Kun kylmäainetta siirretään säiliöihin, varmista, että vain asianmukaisia kylmäainesäiliöitä käytetään. Varmista, että käytössä on oikea määrä säiliöitä järjestelmän kylmäainemäärän säilyttämiseksi. Kaikki käytettävät säiliöt on varattava ja merkittävä talteen otettua kylmäainetta varten (erikoissäiliöt kylmäaineen talteenottoa varten). Säiliöissä pitää olla toimiva varoventtiili ja sulkuventtiilit. Tyhjät talteenottosäiliöt poistetaan ja mahdollisuuksien mukaan jäähdytetään ennen talteenottoa.

Talteenottolaitteiden on oltava hyvässä kunnossa, kaikille laitteistolle pitää olla käyttöohjeet ja laitteiston on sovelluttava palavien kylmäaineiden talteenottoa varten. Lisäksi hyväkuntoisia kalibroituja vaakoja pitää olla käytettävissä. Letkujen on oltava täydellisiä, vuotamattomilla irrotusliittimillä varustettuja ja hyvässä kunnossa. Tarkasta ennen talteenottokoneen käyttöä, että se on tyydyttävässä kunnossa, huollettu asianmukaisesti ja että kaikki siihen liittyvät sähköiset osat on tiivistetty estämään syttyminen, jos kylmäainetta vapautuu. Ota yhteyttä valmistajaan, jos olet epävarma. Talteen otettu kylmäaine palautetaan kylmäaineen toimittajalle asiaan kuuluvassa säiliössä ja asiaan kuuluvalla jätteen siirtoilmoituksella varustettuna. Älä sekoita kylmäaineita säiliöönottoyksiköissä äläkä etenkään säiliössä.

Jos kompressorit tai kompressoriöljyt on poistettava, varmista että ne on poistettu hyväksyttävälle tasolle, jotta kylmäainetta ei jää voiteluaineeseen. Poistoprosessi on suoritettava ennen kuin kompressori palautetaan toimittajille. Vain kompressorin rungon sähkölämmitystä voidaan käyttää tämän prosessin nopeuttamiseksi. Kun öljy on valutettu järjestelmästä, se voidaan suorittaa turvallisesti.

VAROITUS!

• Älä käytä muita kuin valmistajan suosittelemia sulatuksen tai puhdistamisen nopeuttamiskeinoja.
• Laitetta on säilytettävä huoneessa, jossa ei ole jatkuvatoimisia syttymislähteitä (esimerkiksi avotuli, käytössä oleva kaasulaite tai sähkölämmitin).
• Ei saa puhkaista tai polttaa. Huomaa, että kylmäaineet eivät välttämättä tuoksu miltään. Laite tulee asentaa, käyttää ja säilyttää huoneessa, jonka lattiapinta-ala on vähintään 12m²
• Laite on varastoitava siten, että mekaanisten vaurioiden syntyminen estetään. Laite on säilytettävä hyvin ilmastoidussa tilassa, jonka koko vastaa käyttötarkoitusta.
• Jäähdytysainepiirin parissa työskentelevillä henkilöillä pitää olla alan arviointiviranomaisen voimassa oleva todistus, jolla todistetaan pätevyys käsitellä kylmäaineita turvallisesti alan tunnustettujen arviointimäärittelyjen mukaisesti. Huollon saa suorittaa ainoastaan valmistajan suositusten mukaisesti. Muun ammattihenkilöstön apua vaativa huolto ja korjaus on suoritettava henkilön, jolla on pätevyys käsitellä syttyvä kylmäaineita, valvonnassa.

11. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä.

Kierrätä pakkaus asettamalla se asianmukaiseen kierrätysastiaan.

Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

1. LAITTEEN KUVAUS 186
2. VARUSTEET 186
3. ASENNUSOHJEET 187 6. ILMASTOINTILAITTEEN OMINAISUUDET 189 7. KÄYTTÖOHJEET 190 8. PUHDISTUS JA HUOLTO 193
4. VIANETSINTÄ 193
5. LISÄTIEDOT 194
6. HUOMAUTUKSIA YMPÄRISTÖNSUOJELUSTA 199

AJATTELIMME SINUA
