EXP09HSECI - Klimatizace ELECTROLUX - Bezplatný návod k obsluze

Typ produktu	Mobilní monobloková klimatizace
Značka	Electrolux
Model	EXP09HSECI
Napájení	220-240 V, 50 Hz, 10 A
Minimální plocha místnosti	12 m²
Provozní teplota	16 °C až 35 °C
Provozní režimy	Chlazení, Topení (podle modelu), Větrání, Odvlhčování, Automatický
Rychlosti ventilátoru	Automaticky, Vysoká, Střední, Nízká
Délka odvodní hadice	38 cm až 150 cm
Počet vzduchových filtrů	4 pratelné filtry
Frekvence čištění filtru	Každé 2 týdny
Dálkové ovládání	Součástí balení s lithiovou knoflíkovou baterií (RG15D/E-ELL)
Displej	Teplota ve °C nebo °F
Vypouštění	Gravitačně nebo integrovaným čerpadlem
Chybové kódy	A5, E5, E4, P1, E7
Bezpečnost	Ochranná prodleva kompresoru (3 min), automatické vypnutí při chybě
Typ chladiva	Hořlavé (v souladu s předpisy)

Často kladené otázky - EXP09HSECI ELECTROLUX

Jak nainstalovat klimatizaci Electrolux EXP09HSECI ?

Umístěte spotřebič na rovnou podlahu poblíž okna nebo otvoru. Rozviňte odvodní hadici a upevněte adaptér na výstup horkého vzduchu. Nainstalujte okenní sadu nastavením délky (56-112 cm) a zavřete okno, aby ji přidrželo. Ujistěte se, že hadice není ohnutá a spotřebič je méně než 30 cm od překážek.

Co dělat, když spotřebič zobrazí chybový kód P1 ?

Kód P1 znamená, že je plná sběrná nádoba na vodu. Jemně přesuňte spotřebič k vypouštěcímu místu, vyjměte spodní vypouštěcí zátku a nechte vodu vytéct. Restartujte spotřebič; pokud symbol přetrvává, kontaktujte zákaznický servis.

Jak čistit vzduchový filtr ?

Odpojte spotřebič. Vyjměte 4 filtry zezadu tahem za výstupky. Vyperte je saponátem a teplou vodou, opláchněte a zcela vysušte. Vraťte filtry zpět. Čistěte každé 2 týdny.

Jaká je provozní teplota této klimatizace ?

Okolní teplota musí být mezi 16 °C a 35 °C pro normální provoz. V režimu chlazení nastavte požadovanou teplotu mezi 16 °C a 32 °C.

Proč spotřebič dostatečně nechladí ?

Zkontrolujte, zda je odvodní hadice správně připojena a není ucpaná. Vyčistěte vzduchový filtr. Ujistěte se, že nastavená teplota je nižší než okolní teplota. Pokud je místnost velmi horká, dejte spotřebiči čas na vychlazení.

Jak používat dálkové ovládání ?

Odstraňte ochrannou fólii pod zadním krytem pro aktivaci dálkového ovládání. Použijte tlačítko Režimy pro výběr režimu, šipky pro nastavení teploty a tlačítko Rychlost ventilátoru pro nastavení rychlosti. Dálkové ovládání pracuje s lithiovou knoflíkovou baterií RG15D/E-ELL.

Co znamenají ostatní chybové kódy (A5, E5, E4, E7) ?

A5: chyba snímače okolní teploty; E5: chyba snímače výparníku; E4: chyba komunikace; E7: porucha vnitřního motoru. Ve všech případech kontaktujte autorizovaný servis.

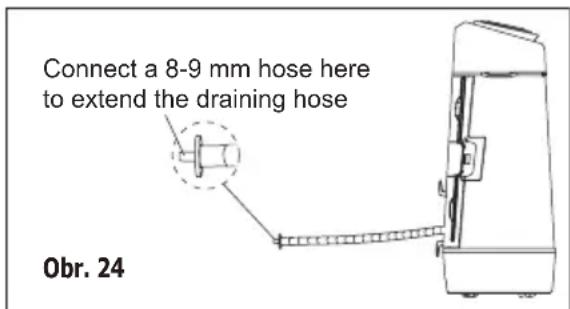

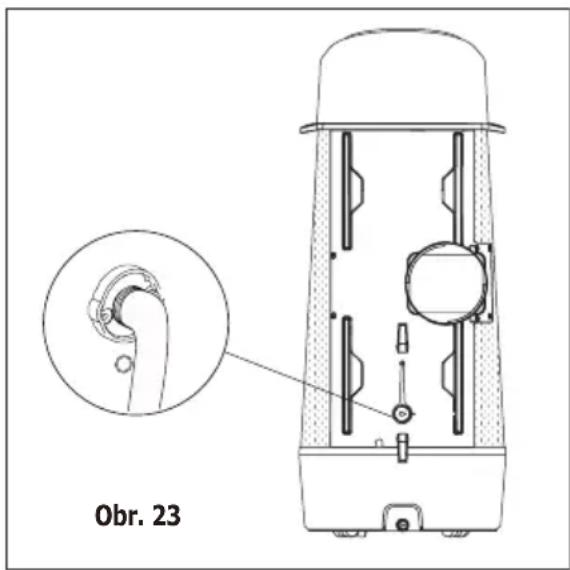

Jak vypustit vodu ze spotřebiče ?

V režimu topení nebo odvlhčování připojte vypouštěcí hadici k zadnímu výstupu. Voda bude odváděna gravitačně nebo pomocí integrovaného čerpadla. V režimu chlazení není vypouštění nutné. Pokud je nádoba plná, vypusťte ji ručně spodní zátkou.

Mohu s touto klimatizací použít prodlužovací kabel ?

Ne, nepoužívejte prodlužovací kabel. Připojte spotřebič přímo do vhodné nástěnné zásuvky (220-240 V, 10 A) s řádným uzemněním. Použití prodlužovacího kabelu může způsobit přehřátí a požár.

Jak přepnout zobrazení ze stupňů Celsia na Fahrenheita ?

Současně podržte tlačítka Temp + a - po dobu 3 sekund. Displej přepíná mezi °C a °F.

NÁVOD K OBSLUZE EXP09HSECI ELECTROLUX

Děkujeme, že jste si zakoupili spotřebič značky Electrolux. Vybrali jste si produkt, se kterým jsou spjaty desítky let profesionálních zkušeností a inovací. Tento důmyslný a stylový spotřebič byl navržen s ohledem na jeho uživatele. Kdykoliv jej proto používáte, můžete se spolehnout, že pokaždé dosáhnete skvělých výsledků.

Vítá Vás Electrolux.

Navštivte naše stránky ohledně:

Rady ohledně používání, brožury, poradce při potížích a servisní informace získáte na:

www.electrolux.com/webselfservice

Zaregistrujte si váš spotřebič pro lepší servis na:

www.registerelectrolux.com

Příslušenství, spotřební materiál a originální náhradní díly pro váš spotřebič nakoupíte na:

www.electrolux.com/shop

PÉČE O ZÁKAZNÍKY A SERVIS

Model, výrobní číslo (PNC), sériové číslo.

Tyto informace jsou uvedeny na typovém štítku.

Upozornění / Důležité bezpečnostní informace.

Všeobecné informace a rady.

Poznámky k ochraně životního prostředí.

Změny vyhrazeny.

1. BEZPEČNOSTNÍ INFORMACE

VAROVÁNÍ!

• Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo vedením, které zohledňuje bezpečný provoz spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče.

Zabraňte, aby si děti hrály se spotřebičem.

• Je-li poškozen napájecí kabel, smí ho z bezpečnostních důvodů vyměnit pouze výrobce, servisní technik nebo osoba s podobnou příslušnou kvalifikací.

Tento návod k použití vysvětluje správné použití vašeho nového klimatizačního zařízení. Tento návod k použití si pečlivě přečtěte před použitím tohoto produktu. Tento návod by měl být uchováván na bezpečném místě pro snadné nahlédnutí.

POZOR!

• Potřebujete-li opravu nebo údržbu tohoto zařízení, obraťte se na autorizovaného servisního technika.
• Instalaci tohoto zařízení si nechte provést autorizovaným technikem.
• Klimatizační zařízení nesmějí používat děti a nesvéprávné osoby bez dozoru.
• Na malé děti je třeba dohlédnout, aby si s klimatizačním zařízením nehrály.
• Existují místní předpisy týkající se maximální povolené hladiny hluku vydávané klimatizačními zařízeními.
• Napájecí kabel smí v případě potřeby vyměnit pouze autorizovaný pracovník.
• Instalaci smí provádět jen autorizovaní pracovníci (dle platných nařízení) v souladu s platnými elektroinstalačními předpisy. Nesprávné zapojení může vést k přehřívání a požáru.
• Při seřizování vodorovných lamel dávejte pozor, abyste nezachytili prsty o ventilátor.

1.1 Důležité poznámky

1. Nezapínejte zařízení bez vzduchového filtru.
2. Zařízení neprovozujte v blízkosti zdroje tepla nebo otevřeného ohně.
3. Nevystavujte zařízení přímému slunečnímu svitu.
4. Zařízení vždy skladujte nebo přepravujte ve svislé poloze.
5. Spotřebič nezakrývejte, když je v provozu nebo okamžitě po jeho použití.
6. Vždy se ujistěte, že když je připojena vypouštěcí hadice vodního čerpadla, je tato hadice svedena do funkční výpusti.
7. Před uskladněním ze zařízení vždy vypusťte zkondenzovanou vodu. 1.2 Na co pamatovat během používání vašeho klimatizačního zařízení

POZOR!

Upozornění k použití

• Neupravujte žádné části tohoto produktu.
• Nevkládejte nic do žádné části zařízení.
• Ujistěte se, že použité napájení má odpovídající napětí. Používejte pouze elektrické napájení o hodnotách 220 V - 240 V, 50 Hz, 10 A. Použití napájení s nesprávným napětím může vést k poškození zařízení a možnému požáru. Vždy používejte jistič nebo pojistky s odpovídajícími hodnotami proudu. Za žádných okolností nepoužívejte drát, sponky nebo jiné předměty jako náhradu za žádnou pojistku. V případě jakéhokoliv abnormálního chování vašeho klimatizačního zařízení (např. zápach spáleniny) jej okamžitě vypněte a odpojte od napájení.

POZOR!

Varování pro napájecí kabel

• Tuto napájecí zástrčku je nutné používat pouze v odpovídající síťové zásuvce. Nepoužívejte spolu s prodlužovacími kabely.
• Zatlačte napájecí zástrčku pevně do zásuvky a ujistěte se, že není uvolněná.
• Netahejte, nedeformujte či neupravujte napájecí kabel nebo jej neponořujte do vody. Tažení nebo špatné použití napájecího kabelu může vést k poškození zařízení a způsobit úraz elektrickým proudem.
• Poškozený napájecí kabel smí z bezpečnostních důvodů vyměnit pouze výrobce, jeho servisní technik nebo osoba s

podobnou kvalifikací. K výměně použijte pouze výrobcem stanovený napájecí kabel.

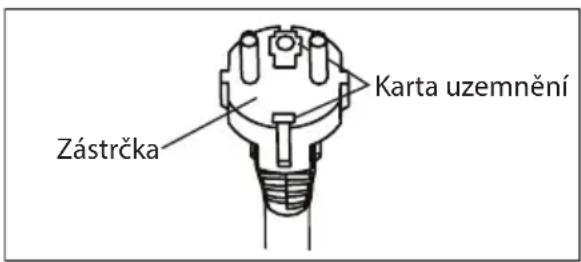

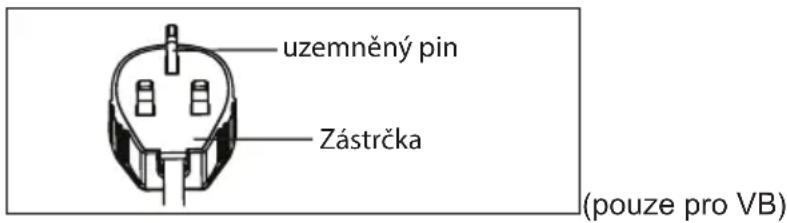

• Tento spotřebič musí být uzemněn. Tento spotřebič je vybaven kabelem se zemnicím vodičem. Zástrčku je nutné zapojit do zásuvky, která je řádně nainstalována a uzemněna.

• Tento spotřebič je vybaven kabelem, který je vybaven zemnicím vodičem s připojeným zemnicím kolíkem. Zástrčku je nutné zapojit do zásuvky, která je řádně nainstalována a uzemněna. Za žádných okolností neodstraňujte tříkolíkový zemnicí kolík z této zástrčky.

1.3 Varování při použití

• Před prováděním údržby nebo čištění se ujistěte, že jste zařízení vypnuli a odpojili napájecí kabel.
• Nestříkejte ani nelijte vodu přímo na zařízení. Voda může způsobit zásah elektrickým proudem nebo poškození zařízení.
• Při každém přemístění klimatizačního zařízení by se mělo provést jeho vypuštění (viz strana 14). Pokud v nádrži zbývá jakákoliv voda, může se během přemisťování vylít.
• Pro správné vypuštění nesmí být vypouštěcí hadice jakkoliv přehnutá a nesmí být během režimu odvlhčování ve vyvýšené poloze. Pokud tomu tak není, vypouštěná voda se může vylít do místnosti.
• Teplota v okolí vypouštěcí hadice nesmí klesnout pod bod mrazu během použití. Vypouštěná voda může uvnitř hadice zamrznout, čímž způsobí přetečení vody ve spotřebiči a její únik do místnosti.
• Nezakrývejte otvor vypouštěného vzduchu překážkami. Mohl by se snížit nebo zcela zastavit chladicí výkon.
• Použitím proudového chrániče (RCD) zabráníte úrazům elektrickým proudem v souladu s normami a elektroinstalačními předpisy Velké Británie. Vystavení přímému toku vzduchu po delší dobu může být nebezpečné pro vaše zdraví. Nevystavujte osoby v místnosti, zvířata a květiny přímému toku vzduchu po delší dobu. Nepoužívejte klimatizační zařízení k účelům, pro které není určeno (např. k uchovávání přesných přístrojů, domácích zvířat, květin a uměleckých děl). Takové použití může vést ke škodám na majetku a zdraví.

2. BEZPEČNOSTNÍ POKYNY

• Vyčkejte 3 minuty, aby mohl kompresor znovu začít s chlazením. Pokud klimatizační zařízení vypnete a okamžitě jej opět zapnete, vyčkejte 3 minuty, aby mohl kompresor znovu začít s chlazením. V tomto zařízení je nainstalována elektronická jednotka, která zajistí vypnutí kompresoru po dobu 3 minut z důvodu bezpečnosti.

V případě výpadku napájení během používání vyčkejte 3 minuty, než zařízení znovu spustíte. Po obnovení napájení restartujte klimatizační zařízení. Pokud byl výpadek proudu kratší než tři minuty, ujistěte se, že vyčkáte alespoň tři minuty, než zařízení znovu spustíte. Pokud restartujete klimatizační zařízení během tří minut, bezpečnostní jednotka zařízení může způsobit odpojení kompresoru. Toto bezpečnostní zařízení zabrání chlazení po dobu asi 5 minut. Jakákoliv předchozí nastavení budou zrušena a jednotka se vrátí na výchozí nastavení.

• Provoz při nízkých teplotách: Zamrzá vaše zařízení? K zamrznutí může dojít, když je jednotka nastavena na přibližně 18 °C při nízkých okolních teplotách, obzvláště pak v noci. V takovýchto podmínkách může další pokles teploty způsobit zamrznutí zařízení. Nastavení

zařízení na vyšší teplotu zabrání jeho zamrzávání.

• Režim odvlhčování zvyšuje teplotu místnosti. Zařízení generuje během režimu odvlhčování teplo a teplota místnosti se zvyšuje. Teplý vzduch bude vyfukován z otvoru vypouštěného vzduchu; jedná se o běžný jev, který nepředstavuje problém se zařízením.
• Toto klimatizační zařízení vypouští teplý vzduch generovaný zařízením ven z místnosti pomocí hadice vypouštěného vzduchu v režimu chlazení. Zároveň se stejné množství vzduchu dostane zpět do místnosti vnějšími otvory. Nepoužívejte jiné prostředky či postupy k urychlení procesu odmrazování nebo k čištění, než které doporučuje výrobce.
• Spotřebič by měl být skladován v místnosti bez trvalých zdrojů vznícení (např.: otevřené ohně, pracující plynový spotřebič nebo pracující elektrický ohřívač).
• Nepropichujte nebo nepalte.
• Spotřebič by se měl instalovat, provozovat a skladovat v místnosti s podlahovou plochou větší než 12 m².
• Je nutné dodržovat vnitrostátní nařízení týkající se plynových spotřebičů.
• Udržujte ventilační otvory volné a průchodné.
• Spotřebič by měl být skladován v dobře větraném prostoru, kde velikost místnosti přesahuje 12 m².
• Jakákoliv osoba, která provádí nebo se účastní prací na rozebírání chladicího okruhu, by měla být držitelem platného osvědčení od státem schválené certifikační společnosti, která uděluje osvědčení pro bezpečnou manipulaci s chladivy v souladu s obecně platnými příslušnými normami. Servis provádějte pouze v souladu s doporučeními výrobce zařízení. Údržbu

a opravu vyžadující asistenci dalšího zkušeného pracovníka provádějte pod dohledem osoby kvalifikované pro manipulaci s hořlavými chladivy.

Tento produkt obsahuje lithiovou článkovou baterii. Pokud dojde ke spolknutí nebo jinému vniknutí nové nebo použité lithiové článkové baterie dovnitř lidského těla, může to způsobit vážné vnitřní popáleniny nebo vést k úmrtí do pouhých 2 hodin. Vždy zcela zajistěte oddíl pro baterii. Pokud nelze oddíl pro baterii bezpečně zavřít, přestaňte produkt používat, vyjměte baterie a uchovejte je mimo dosah dětí. Pokud se domníváte, že došlo k požití baterií nebo k jejich vniknutí do jakýchkoliv částí těla, okamžitě vyhledejte lékařskou pomoc.

Dodržujte následující pokyny, aby se zabránilo zranění uživatele nebo jiných osob a škodám na majetku.

Nesprávný provoz klimatizace z důvodu nedodržení těchto pokynů může způsobit zranění nebo škody.

Vážnost je klasifikována dle následujících symbolů:

Tento symbol značí, že se máte vždy vyvarovat této činnosti.

Tento symbol značí, že máte vždy dodržovat tuto činnost.

VAROVÁNÍ!

Tento symbol značí možnost úmrtí nebo vážného poranění.

2.2 Varování během používání

VAROVÁNÍ!

Varování během používání

POZOR!

Tento symbol značí možnost poranění nebo škod na majetku.

upozorněni význam	význam
Zasuñte zástrčku správně do zásuvky. Jinak by mohlo DOJIT k ÚRAZu elektrickým proudem nebo požáru z dūvodu nadměrné tvorby tepla.
Zařizení nezapínejte nebo nevypínejte zastrčením nebo vytažením sítové zástrčky.	Mohlo by DOJIT k ÚRAZu elektrickým proudem nebo požáru z dūvodu tvorby tepla.
Nepoškozujte napájecí kabel nebo nepoužívejte neschvaleny napájecí kabel.	Mohlo by DOJIT k ÚRAZu elektrickým proudem nebo požáru. Poškozený napájecí kabel smí z bezpečnostnich dūvodu vyměnit pouze výrobce, autorizované servisné středisko nebo osoba s podobnou kvalifikaci.
Nemeñe délku napájecího kabel, ani do zásuvky nezapojute dalál spotřebiče.	Mohlo by DOJIT k ÚRAZu elektrickým proudem nebo požáru z dūvodu tvorby tepla.
Nesahejte na zařizení vlhýma rukama, nepoužívejte jej ve vlhkém prostřédí.	Mohlo by DOJIT k ÚRAZu elektrickým proudem
Nesměrujte vzduch na osoby v mistrnosti. Mohlo by to uškodit jejich zdraví.
Vždy zajistěte učinné uzeměné. Nesprávné uzeměné můze zpùsobit zásah elektrickým proudem.
Dbejte na to, aby do elektrických chastí nenatekla voda.	Mohlo by DOJIT k poruše zařizení nebo ÚRAZu elektrickým proudem.
Vždy instalujte jistič a vyhrazený obvod. Nesprávná instalace by mohla zpùsobit požár nebo Úraz elektrickým proudem.
Pokud si všimnete zvlástních zhuků, pachu nebo kouře vycházejících ze zařizení, opdopje ihned napájení.	Mohlo by DOJIT k požáru a ÚRAZu elektrickým proudem.
Nepoužívejte zásuvku, pokud je uvolněné nebo poškozená.	Mohlo by DOJIT k požáru a ÚRAZu elektrickým proudem.
Neotvírejte zařizení během provozu. Mohlo by DOJIT k požáru a ÚRAZu elektrickým proudem.
Držte mimo dosah střelních zbrání. Mohlo by DOJIT k požáru.
Nevedte napájecí kabel v blízkosti topných spotřebičú.	Mohlo by DOJIT k požáru a ÚRAZu elektrickým proudem.
Nevedte napájecí kabel v blízkosti hořlavych plynu nebo látek, jako např. benzínu, benzenu, Čredidel, apod.	Mohlo by DOJIT k výbuchu nebo požáru.
Pokud z jiného spotřebiče unikl plynu, dobre mistrnost préd zapnutím klimatizačniho zařizení vývětrejte.	Mohlo by DOJIT k výbuchu, požáru a popáléní.
Zařizení nerozebírejte, ani jej neupravujte. Mohlo by DOJIT k poruše a ÚRAZu elektrickým proudem.

POZOR!

pozor význam	význam
Jestliže je nutné odstranit vzduchové filtr, nedotykejte se kovovych chastí zařizení.	Mohlo by DOJIT K poraněni.
Klimatizačné zařizení nemyjte vodou. Voda by mohma natéct do zařizení a poskodit izolaci. Mohlo by DOJIT K ÚRAZU elektrickým proudem.
V připadě použiti spolu se sporákem, apod. mîstnost dobře větrejte.	Mohlo by DOJIT K nedostatku kyslíku.
Pokud chcete zařizení vycistit, vypněte jej a vypněte také jistič.	Nechistěte zařizení, je-li pod napětím, mohlo by DOJIT K POžÁRU, ÚRAZU elektrickým proudem a poraněni.
Domácí zviřata nebo květiny nevystavujte príímému proudu vzduchu.	Mohlo by DOJIT K poraněni zviřat āi poskození květin.
Nepouživejte k jiným zvlástním účelům. Toto klimatizačné zařizení nepoužívejte k uchovávní prěsních priistroů, potravin, domácích zviřat, květin a uměleckych děl. Mohlo by DOJIT ke zhoršeni kvality, apod.
V připadě bouře nebo větrné smrěte vypněte zařizení a zavřete okno.	Pri provozu s otevřenými okny muže mistnost i nábytek zvlhnout.
Pri yvtahoványí zástrčky ze zásuvky netahejte za kabel.	Mohlo by DOJIT K zásahu elektrickým proudem a škodám.
Vypněte hlavní vypínač, pokud nebudete zařizení po dlouhou dobu použivat.	Mohlo by DOJIT K poruše zařizení nebo požáru.
Okoli prívodů vzduchu nebo vnitřek otvoru vypoustěné vzduchu nicín měznakrávyje.	Mohlo by DOJIT K poruše zařizení nebo ÚRAZU.
Vždy správně vložte filtry. Filtry výčistěte Jednou za dva týdny.	Provoz bez filtrů může zpúsobit poruchu.
Nepouživejte silné Čistić prostředky jako vosk nebo Šreidlo - použijte měkký hadřík.	Nevhodným Čistěnéím se muže změnit barva zařizení nebo poškrábat jeho povrch.
Na napájecí kabel nepokládejte těžké prědměty a ujistěte se, ze není někde stlačený.	Hroží nebezpećí požáru nebo ÚRAZU elektrickým proudem.
Nepijte vodu vypoustěnéu z klimatizačného zařizení.	Obsahuje nečistoty a mohli bye ste onemocnét.
Pri vybaloványí a instalaci zařizení postupujte opatrně.	Ostro okrajé vás mohou poranit.
Pokud se do zařizení dostane voda, vypněte jej vypojením ze zásuvky a vypněte jistič. Odizolujte prívod vytážením napájecí zástrčky a obrattte se na kvalifikovaného servisniho technika.	Mohlo by DOJIT K zásahu elektrickým proudem a škodám.

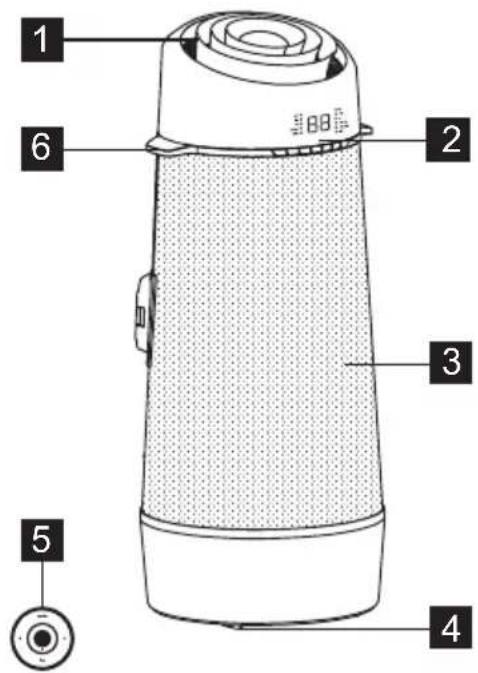

3. POPIS ZAŘÍZENÍ

Obr. 1

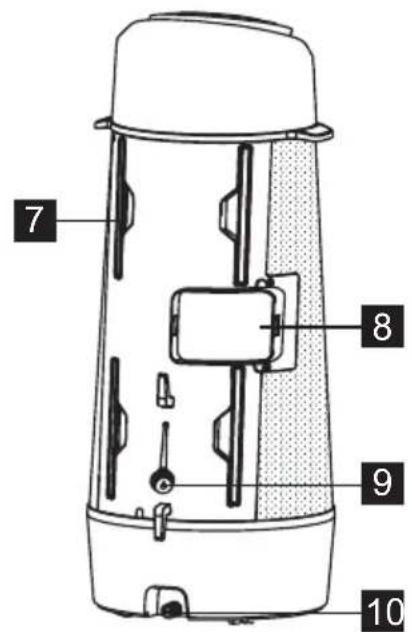

1 Výfuk vnitřního vzduchu 2 Ovládací panel 3 Otvor sání vnitřního vzduchu 4 Kolečko 5 Dálkové ovládání

6 Přenosné držadlo (na obou stranách) 7 Filtr 8 Otvor výfuku vzduchu 9 Výpusť 10 Výpusť spodní misky

4. OBSAH BALENÍ

SOUČASTI NAZEŠ SOUČASTI MNOŽSTVI:		MNOžSTV:
1	Hadice vypoustěné冰淇淋	1 ks
2	Okenní zaouvaci sada	1 ks
3	Vypoustěcí hadice a adaptér	1 ks
4	3/8" šroub	2 ks
5	Ozdobná páska	1 ks
6	Zajistovaci popruh	1 sada
7	Dálkové ovládání 1 ks

Obr. 2

• Zkontrolujte veškeré příslušenství obsažené v balení a ohledně jeho použití si prostudujte Pokyny k instalaci.

5. POKYNY K INSTALACI

5.1 Výfuk horkého vzduchu

V režimu chlazení je nutné spotřebič umístit poblíž okna, aby mohl být vypouštěný horký vzduch odváděn ven. Nejprve umístěte zařízení na rovnou podlahu a ujistěte se, že je kolem něj minimálně 30 cm volný prostor a že je v blízkosti jednofázové napájecí zásuvky.

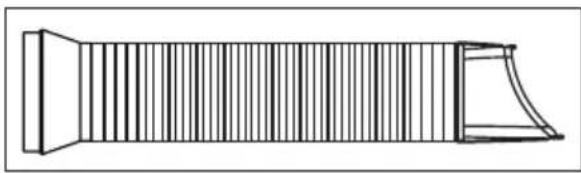

1. Roztáhněte obě strany hadice (Obr. 3).

Obr. 3

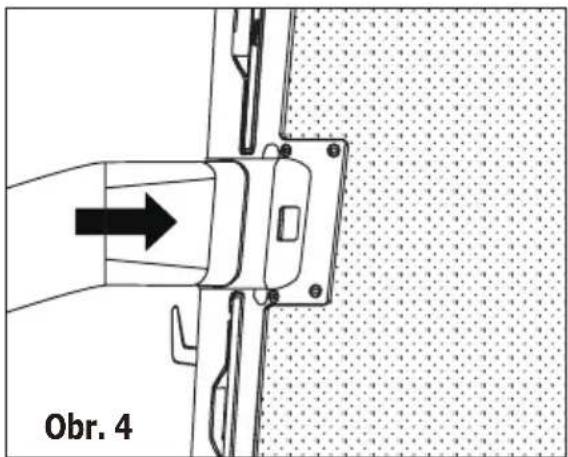

1. Zasuňte adaptér A do výměnného otvoru zařízení dle obrázku 4.

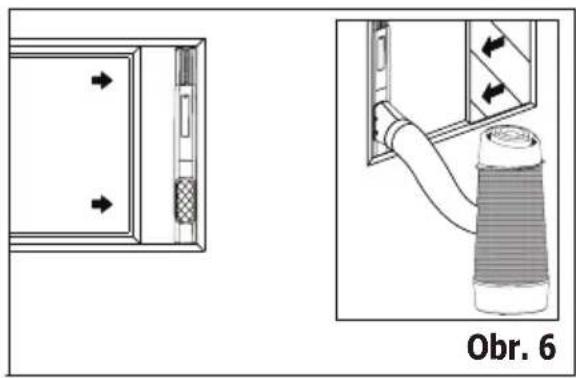

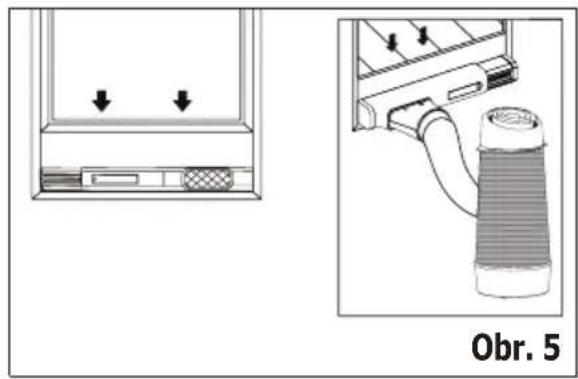

1. Namontujte okenní sadu do okna a zasuňte adaptér B do okenní zasouvací sady a utěsněte jej. (obrázek 5 a 6)

Okenní zasouvací sada

Minimální délka: 56 cm

Maximální délka: 112 cm

Viz 5.2 Instalace do křídlového okna ohledně postupu, jak instalovat okenní sadu.

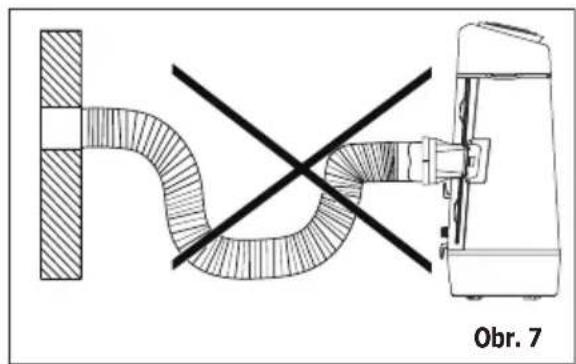

Ačkoliv lze hadici prodloužit z původní délky 38 cm až na 150 cm, nejlepší je její délku udržovat na potřebném minimu. Také se ujistěte, že hadice nemá žádné ostré ohyby nebo prohyby. (obrázek 7)

5.2 Instalace do křídlového okna

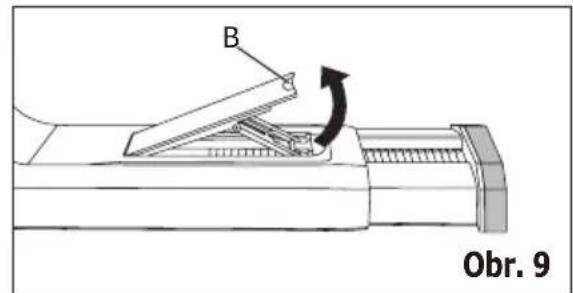

1. Otevřete okenní křídlo a zvedněte zajišťovací páčku okenní zasouvací sady (obrázek 9).

B: Zajišťovací páčka

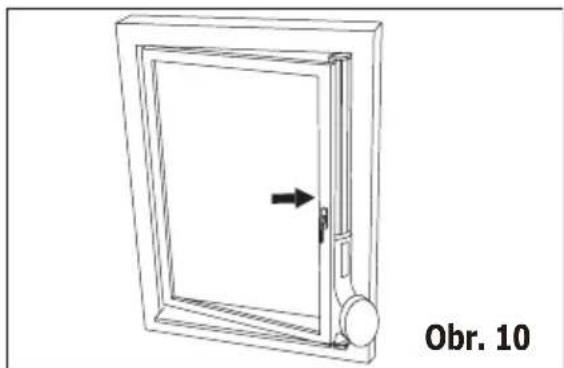

1. Okenní zasouvací sadu nainstalujte na okno. Upravte délku okenní zasouvací sady podle výšky okna (obrázek 10).

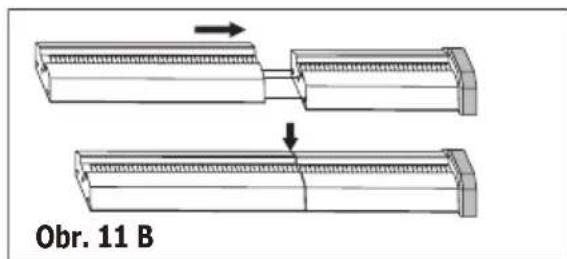

Vysuvnou tyč lze prodloužit, pokud je okno příliš vysoké. Učiníte tak, že nejprve zcela vyjmete vysuvnou tyč (obrázek 11 A). Poté vyrovnejte 3 háčky na vysuvné tyči (prodávané samostatně) do 3 otvorů na konci vysuvné tyče a zasuňte 3 háčky do otvorů, poté vysuvnou tyč stlačte směrem dolů, aby se zajistily otvory (obrázek 11 B). Poté kombinovanou vysuvnou tyč zasuňte zpět do okenní sady (obrázek 11 C).

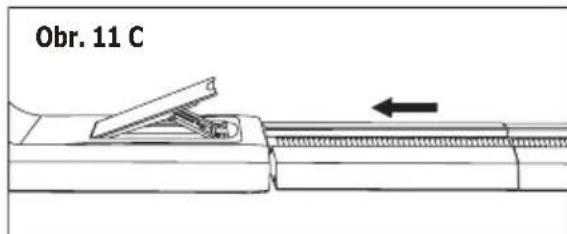

1. Zatlačte zpět zajišťovací páčku, čímž zajistíte délku okenní zasouvací sady, poté okno zavřete a vtlačte okenní sadu mezi okno a okenní rám, kde ji zajistěte. Po odstranění ochranné fólie na zadní straně kotevních výčnělků ji připojte k okennímu rámu a poté připevněte popruh (obrázek 12).

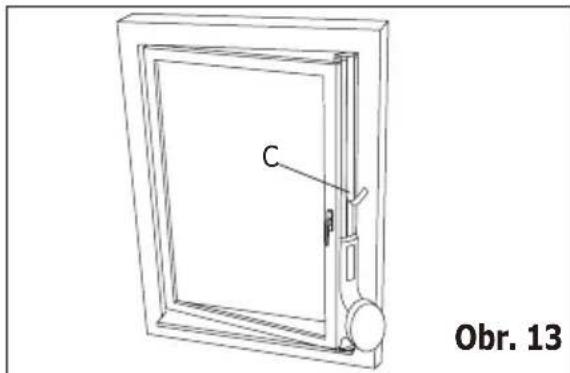

Ozdobnou pásku odřízněte na správnou délku a přilepte ji na vysunovací tyč (obrázek 13).

C: Ozdobná páska

6. VLASTNOSTI KLIMATIZAČNÍHO ZAŘÍZENÍ

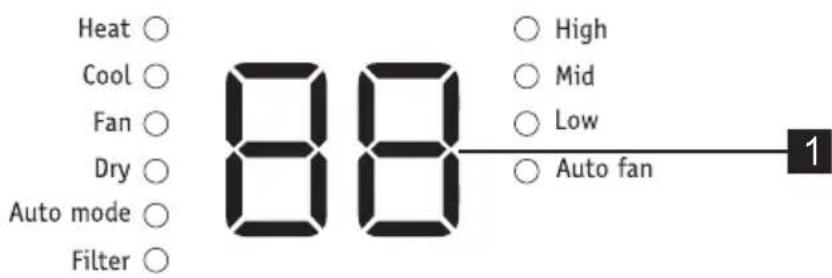

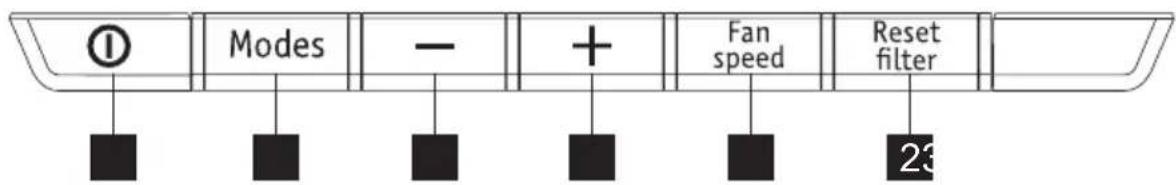

6.1 OVLÁDACÍ PANEL

1 Zobrazuje teplotu, zvýší teplotu 2 Tlačítko resetování filtru (podržte 3 sekundy k resetování) 3 Nastavuje otáčky ventilátoru

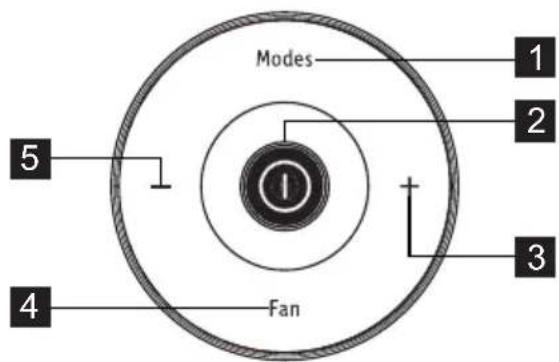

6.2 Dálkové ovládání

1 Stisknutím volíte režim. 2 Stisknutím zapnete či vypnete zařízení. 3 Stisknutím zvýšíte nastavení teploty. 4 Stisknutím zvolíte otáčky ventilátoru. 5 Stisknutím snížíte nastavení teploty.

i Při prvním použití otevřete k aktivaci dálkového ovládání zadní kryty a odstraňte ochrannou fólii.

Výměna baterie

1. Otočte dálkové ovládání. V tlačítku dálkového ovládání se nachází štěrbina.

4 5 Snížit teplotu 6 Nastavuje režim 7 Zapíná a vypíná zařízení

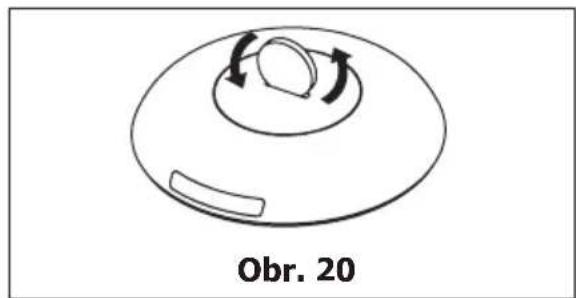

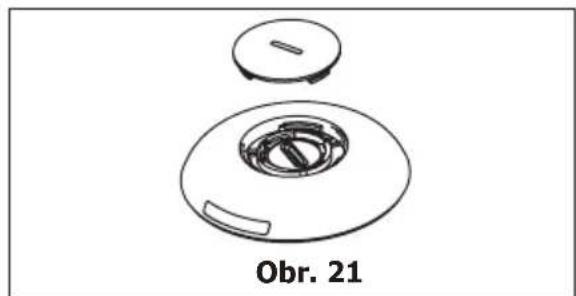

1. Pomocí mince nebo podobného nástroje otočte zadní kryt proti směru hodinových ručiček a otevřete jej (obrázek 20 a 21).

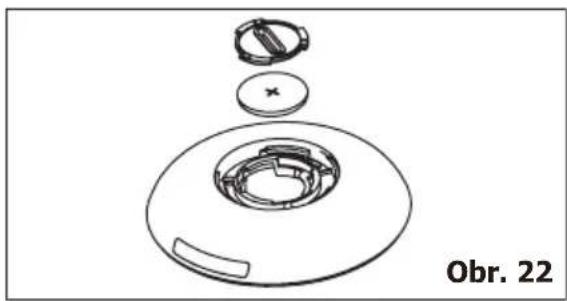

1. Stejným způsobem otevřete vnitřní ochranný kryt a vyjměte baterii (obrázek 22).

1. Vyměňte baterii a namontujte zpět vnitřní a zadní kryt.

Typ baterie: RG15D/E-ELL (jmenovité napětí: 3V DC)

VAROVÁNÍ!

Baterii používejte správným způsobem.

1. Riziko chemického popálení. Baterie uchovávejte z dosahu dětí. 2. Ujistěte se, že jsou baterie vložené správně.
2. Nepoužívejte jiné než určené typy baterií. 4. Nepoužívejte staré baterie spolu s novými.
3. Baterie neházejte do ohně. Baterie mohou explodovat nebo uvolnit svůj obsah.
4. Bateriové články řádně zlikvidujte a držte je z dosahu dětí, jelikož i použité bateriové články mohou způsobit poranění. 7.Abyste zabránili škodám, baterie vyjměte, když se nebudou delší dobu používat.
5. Toto zařízení vyhovuje předpisům z Části 15 pravidel FCC. Provoz je podřízen dvěma následujícími podmínkami: (1) Toto zařízení nesmí působit škodlivé rušení a (2) toto zařízení musí přijmout jakékoliv rušení, včetně rušení, které může způsobit nevhodný provoz.

7. PROVOZNÍ POKYNY

Některé z následujících pokynů lze použít pouze za použití ovládacího panelu.

7.1 Použití ovládacího panelu

Režim topení (u některých modelů)

V tomto režimu je NUTNÉ použít adaptér hadice vypouštění vzduchu.

1. Stiskněte tlačítko „Režimy“, dokud se nerozsvítí kontrolka „Topit".
2. Pomocí tlačítek teploty "a ^+ "nastavte požadované nastavení.
3. Stisknutím tlačítka, otáčky ventilátoru" nastavte požadované otáčky ventilátoru.
4. Připojena vypouštěcí hadice. Viz část 7.3 Vypouštění.

Režim chlazení

V tomto režimu je NUTNÉ použít adaptér hadice vypouštění vzduchu.

1. Stiskněte tlačítko „Režimy“, dokud se nerozsvítí kontrolka „Chladit“.
2. Pomocí tlačítek teploty „−“ a „+“ nastavte požadované nastavení.
3. Stisknutím tlačítka „Otáčky ventilátoru“ nastavte požadované otáčky ventilátoru.

V chladicím režimu není nutné používat vypouštěcí hadici.

Režim ventilace

V tomto režimu není zapotřebí používat hadici vypouštěného vzduchu nebo vypouštěcí hadici.

1. Stiskněte tlačítko „Režimy“, dokud se nerozsvítí kontrolka „Ventilace“.
2. Stisknutím tlačítka „Otáčky ventilátoru“ nastavte požadované otáčky ventilátoru.
3. Ventilátor poběží při zvolených otáčkách a na displeji se bude zobrazovat teplota místnosti.

Režim odvlhčování

V tomto režimu nemusíte použít adaptér hadice vypouštěného vzduchu, ALE je nutné vypouštět zkondenzovanou vodu. Viz část 7.3 Vypouštění.

1. Stiskněte tlačítko „Režimy“, dokud se nerozsvítí kontrolka „Vysoušet“.
2. Ventilátor poběží při nízkých otáčkách a na displeji se bude zobrazovat teplota místnosti.
3. Pro nejlepší účinek udržujte zavřené dveře a okna.
4. Připojte vypouštěcí hadici. Viz část Vypouštění.

Automatický režim

V tomto režimu mějte vždy připojenou hadici vypouštění vzduchu.

Jestliže nastavíte klimatizační zařízení do automatického režimu, automaticky se zvolí chlazení, topení (nemožné u modelů určených pouze ke chlazení), nebo pouze režim ventilace podle toho, jakou teplotu jste vybrali a jaká je teplota místnosti.

Klimatizační zařízení bude automaticky kontrolovat teplotu v rozmezí hodnoty, kterou jste nastavili.

V rámci AUTOMATICKÉHO režimu nemůžete volit otáčky ventilátoru.

1. Stiskněte tlačítko „Režimy“, dokud se nerozsvítí kontrolka „Automatický režim“. Navolíte-li „Automatický režim“, zařízení bude pracovat automaticky podle aktuální teploty vzduchu v místnosti.

Funkce kontroly filtru

1. Čištění filtru
2. Stisknutím a podržením tlačítka „filtr“ na 3 sekundy vypnete kontrolku filtru.

Nastavení otáček ventilátoru

Můžete navolit požadované otáčky ventilátoru stisknutím tlačítka „otáčky ventilátoru“. Otáčky ventilátoru se budou měnit v sledu: „Automatická ventilace“, „Vysoké“, „Střední“, „Nízké“.

Po navolení otáček ventilátoru na „Automatická ventilace“, „Vysoké“, „Střední“, „Nízké“ se rozsvítí odpovídající kontrolka otáček ventilátoru.

V rámci automatického a odvlhčovacího režimu nemůžete volit otáčky ventilátoru.

7.2 Poruchový kód

Pokud se na displeji zobrazí „A5“, selhal snímač teploty místnosti. Obraťte se na své autorizované servisní středisko společnosti Electrolux.

Pokud se na displeji zobrazí „E5“, selhal snímač teploty výparníku. Obraťte se na své autorizované servisní středisko společnosti Electrolux.

Pokud se na displeji zobrazí „E4“, selhala komunikace panelu displeje. Obraťte se na své autorizované servisní středisko společnosti Electrolux.

Pokud se na displeji zobrazí „P1“, je plná spodní miska. Opatrně přemístěte zařízení na vypouštěcí místo, odstraňte spodní vypouštěcí zátku a nechte vodu vytéct. Restartujte spotřebič, dokud se symbol „P1“ nepřestane zobrazovat. Pokud se chyba opakuje, zavolejte do servisu.

Pokud se na displeji zobrazí „E7“, selhal vnitřní motor. Kontaktujte autorizované servisní středisko společnosti Frigidaire.

7.3 Vypouštění 7.4

Během režimu topení a odvlhčování je zapotřebí připojit vypouštěcí hadici k výpusti na zadní straně zařízení, aby se vypouštěla zkondenzovaná voda ze zařízení. Jinak nemusí zařízení fungovat normálně a na displeji se zobrazí „P1“.

A. Vypouštějte do odpadu, který je položen níže než zařízení. B. Zařízení je vybaveno čerpadlem k vypouštění zkondenzované vody.

V případě potřeby lze prodloužit vypouštěcí hadici připojením adaptéru na konec vypouštěcí hadice a použitím 8-9 mm hadice k prodloužení (obrázek 24).

Během režimu chlazení vyměňte pryžovou zarážku na spojce hadice pro dosažení maximálního výkonu.

Provozní rady

Nyní jste zvládli provozní postupy, zde jsou však další činnosti, které můžete ovládat a se kterými byste se měli seznámit.

Chladicí okruh je vybaven automatickým 3minutovým odloženým startem, pokud je zařízení rychle vypnuto a zapnuto. To brání přehřívání kompresoru a možnému sepnutí jističe. Ventilátor bude během této doby nadále pracovat. - Teplotu lze nastavit v rozmezí 16°C a 32°C . - Ovládání může zobrazovat teplotu ve stupních Fahrenheita nebo Celsia. Pro převod mezi jednotkami současně stiskněte a podržte tlačítka zvyšování (+) a snižování (-) "TEPLOTY" po dobu 3 sekund. - Při volbě ventilátoru funguje 2sekundová prodleva před vypnutím kompresoru. Tím je pokryta případná nutnost procházení volbami na jiný režim. - Po výpadku proudu si zařízení uloží do paměti poslední nastavení a vrátí se na stejné nastavení po obnovení napájení. - Rozsah vnitřních provozních teplot tohoto zařízení je 16°C a 35°C - Během běžného provozu se na displeji zařízení zobrazuje teplota místnosti, a pokud tato teplota přesáhne 37°C , na displeji se zobrazí "HI". - Po 60 sekundách nečinnosti ovládacích prvků se displej a kontrolky vypnou. Stisknutím jakéhokoliv tlačítka na ovládacím panelu nebo dálkovém ovládání se obnoví zobrazení displeje.

8. ČIŠTĚNÍ A ÚDRŽBA

Vaše klimatizační zařízení pravidelně čistěte, abyste uchovali jeho nový vzhled.

8.1 Čištění vzduchového filtru

Ujistěte se, že před čištěním zařízení odpojíte od napájení, abyste zabránili úrazu elektrickým proudem nebo riziku požáru.

1. Uchopte úchyt filtru a postupně vytáhněte 4 filtry ze zadní části zařízení.
2. Filtr omyjte pomocí tekutého prostředku na mytí nádobí a teplé vody. Filtr důkladně opláchněte. Šetrně otrhejte zbývající vodu z filtru. Namísto mytí lze filtr také vyčistit vysáváním.

Před vracením se ujistěte, že je filtr zcela suchý.

1. Filtr vraťte zpět po jeho usušení.

8.2 Čištění skříně

Ujistěte se, že klimatizační zařízení

9. ODSTRAŇOVÁNÍ ZÁVAD

Předtím, než se obrátíte na servis, si projděte tento seznam. Může vám ušetřit čas a výdaje. Tento seznam zahrnuje běžné jevy, které nejsou způsobeny špatným dílen ským zpracováním nebo špatnými materiály použitými v tomto spotřebiči.

Klimatizační zařízení se nespustí/nefunguje.

• Byla odpojena síťová zástrčka. Zástrčku zasuňte pevně do síťové zásuvky.
• Došlo ke spálení domovní pojistky nebo sepnutí jističe. Vyměňte pojistku za zpožděný typ nebo přepněte jistič. Ovládání je VYPNUTÉ. ZAPNĚTE ovládání a nastavte požadované nastavení. V okénku displeje se zobrazí P1. Vypusťte vodu postupem popsaným v části 7.3 Vypouštění.
• Teplota v místnosti je nižší než nastavená teplota (režim chlazení). Znovu nastavte teplotu.

odpojte od napájení, abyste zabránili úrazu elektrickým proudem nebo riziku požáru.

Skříň a přední část lze zbavit prachu pomocí hadříku bez použití olejů nebo omýt pomocí hadříku namočeného v roztoku teplé vody a jemného tekutého prostředku na mytí nádobí. Vše důkladně opláchněte a osušte.

Při čištění zařízení buďte opatrní.

• Nikdy nepoužívejte agresivní čisticí prostředky, vosky nebo lešidla na skříň a přední část.
• Před otřením oblasti ovládání se ujistěte, že jste z hadříku vyždímali přebytečnou vodu. Přebytečná voda v oblasti ovládacích prvků nebo na ovládání může způsobit poškození klimatizačního zařízení.

8.3 Uskladnění na zimu

Pokud plánujete spotřebič uskladnit během zimního období, zakryjte jej plastovou fólií nebo jej vratte do původní kartonové krabice.

Vzduch ze zařízení se nezdá být dostatečně chladný.

• Teplota v místnosti klesla pod 16 °C. Chlazení nebude probíhat, dokud teplota v místnosti nestoupne nad 16 °C. Znovu nastavte nižší teplotu. Kompresor se vypnul po změně režimu. Vyčkejte přibližně 3 minuty a poslouchejte, zda se kompresor znovu spustí, když nastavíte režim CHLAZENÍ.

Klimatizační zařízení chladí, ale teplota místnosti je příliš vysoká – na zadní straně chladicí spirály za ozdobným čelním panelem se netvoří žádná námraza.

Venkovní teplota klesla pod 16 °C. K odmrazení cívky nastavte režim ventilace. - Může být zanesený vzduchový filtr. Filtr vyčistěte. Řiďte se částí 8. Čištění a údržba. K odmrazení nastavte režim ventilace. - Teplota je nastavena příliš nízko pro noční chlazení. K odmrazení cívky nastavte režim ventilace. Poté nastavte teplotu na vyšší nastavení.

• Hadice vypouštění vzduchu není připojena nebo je ucpaná. Viz část 5.1 Vypouštění horkého vzduchu.

Klimatizační zařízení chladí, ale teplota v místnosti je příliš vysoká - na zadní straně chladicí spirály za ozdobným čelním panelem se tvoří námraza.

Zanesený vzduchový filtr - omezený průtok vzduchu. Vyčistěte vzduchový filtr. Řiďte se částí 8. Čištění a údržba. - Teplota je nastavena příliš vysoko. Nastavte teplotu na nižší nastavení. - Lamely deflektoru vzduchu nejsou ve správné poloze. Lamely nastavte do polohy s lepším rozvodem vzduchu. - Přední část zařízení je zakryta zástěnami, závěsy, nábytkem, apod., což omezuje rozvod vzduchu. Odstraňte překážku z přední části zařízení.

• Jsou otevřené dveře, okna, větrací výklenky, apod. - uniká chladný vzduch. Dveře, okna, výklenky, apod. zavřete.
• Zařízení bylo nedávno zapnuto v horké místnosti. Vyčkejte delší dobu, než se odstraní teplo akumulované ve stěnách, stropu, podlaze a nábytku.

Klimatizační zařízení se rychle zapíná a vypíná.

Zanesený vzduchový filtr - omezený průtok vzduchu. Vyčistěte vzduchový filtr. Venkovní teplota je extrémně vysoká. Nastavte otáčky ventilátoru na rychlejší hodnotu, aby vzduch proudil chladicími cívkami častěji.

Místnost je příliš chladná.

Přeprava zařízení obsahujícího hořlavá chladiva

Viz přepravní a manipulační předpisy. Značení zařízení pomocí symbolů.

Viz místní nařízení.

Likvidace zařízení obsahujícího hořlavá chladiva

Viz vnitrostátní nařízení.

Uskladnění zařízení/spotřebičů

Uskladnění zařízení by mělo probíhat v souladu s pokyny výrobce.

Uskladnění zabaleného (neprodaného) zařízení

Měla by být zhotovena taková ochrana skladovacího balení, která zařízení uvnitř balení ochrání před mechanickým poškozením a případným únikem náplně chladiva. Maximální povolený počet kusů zařízení, které lze uskladnit pospolu, stanoví místní nařízení.

Informace o servisu

1. Zkontrolujte oblast výkonu. Před započetím prací na systémech

obsahujících hořlavá chladiva je nutné zajistit bezpečnostní kontroly, aby se minimalizovalo riziko jejich vznícení. U opravy chladicího systému musíte dodržovat následující opatření, než začnete provádět práce na systému.

1. Pracovní postup. Práce provádějte v rámci kontrolovaného postupu, aby se minimalizovalo riziko přítomnosti hořlavých plynů či par během jejich provádění.
2. Obecné místo výkonu práce. Veškerý personál údržby a ostatní pracující v daném místě musí být poučeni o povaze prováděných prací. Vyvarujte se práce ve stísněných prostorách. Oblast kolem místa výkonu práce oddělte. Ujistěte se, že podmínky v rámci této oblasti jsou bezpečné pomocí kontroly hořlavého materiálu.
3. Kontrola přítomnosti chladiva. Oblast kontrolujte pomocí vhodného detektoru chladiva před započetím a během provádění prací, abyste mohli techniky zpravit o případné přítomnosti hořlavých plynů či par v ovzduší. Ujistěte se, že zařízení používané k detekci netěsnosti je vhodné k použití s hořlavými chladivy,

např. nejiskří, je vhodně utěsněné a jinak zabezpečené.

1. Přítomnost hasicího přístroje. Pokud se budou na chladicím zařízení nebo jeho součástech provádět jakékoli horké práce, je nutné mít k dispozici vhodné hasicí vybavení. V blízkosti oblasti plnění mějte k dispozici suchý práškový nebo CO2 hasicí přístroj.
2. Žádné zdroje vznícení. Žádný personál, který provádí práce týkající se chladicího systému, které zahrnují obnažení jakýchkoliv trubek obsahujících hořlavé chladivo nebo jeho zbytky, nesmí používat žádné zdroje vznícení způsobem, který by mohl vést k riziku požáru nebo výbuchu. Všechny možné zdroje vznícení, včetně kouření cigaret, by měly být vykázány do dostatečné vzdálenosti do místa instalace, opravy, demontáže a likvidace, během kterých může dojít k úniku hořlavého chladiva do okolního prostoru. Před započetím prací oblast a vybavení prohlédněte a ujistěte se, že se zde nevyskytují žádná hořlavá materiály či rizika vznícení. Používejte viditelné vývěsky „Zákaz kouření".
3. Větrání oblasti. Ujistěte se, že se jedná o venkovní oblast nebo o místo s dostatečným větráním, než systém otevřete nebo budete provádět jakékoliv horké práce. Zajistěte dostatečné větrání během celého průběhu prací. Větrání by mělo bezpečně rozptýlit jakékoliv uniklé chladivo a nejlépe jej vypudit do venkovní atmosféry.
4. Zkontrolujte chladicí zařízení. Při výměně elektrických součástí je nutné použít součásti vhodné pro daný účel a se správnou specifikací. Vždy je nutné dodržovat pokyny výrobce týkající se údržby a servisu. Při pochybách se obraťte na technické oddělení výrobce. Následující kontroly použijte při instalacích s hořlavými chladivy:
5. Velikost náplně je v souladu s velikostí místnosti, ve které jsou instalovány součásti obsahující chladivo;
6. Ventilační zařízení a výpusti fungují správně a nejsou blokovány či zakryty;
7. Pokud používáte nepřímý chladicí okruh, tento sekundární okruh je nutné zkontrolovat na přítomnost chladiva;
8. Označení zařízení bude i nadále viditelné a čitelné. Označení a štítky, které jsou nečitelné, budou opraveny;
9. Chladicí potrubí nebo jeho součásti instalujte do polohy, kde je nepravděpodobné jejich vystavení látkám, které by mohly způsobit korozi součástí obsahujících chladivo, pokud nejsou tyto součásti vyrobeny z materiálů, které jsou přirozeně odolné vůči korozi nebo které jsou proti korozi vhodně chráněné.
10. Zkontrolujte elektrická zařízení. Při opravě a údržbě elektrických součástí je nutné provést počáteční bezpečnostní kontroly a postupy prohlídky součástí. Pokud objevíte poruchu, která by mohla narušit bezpečnost, nepřipojujte k okruhu žádné napájení, dokud ji uspokojivě neodstraníte. Pokud tuto poruchu nelze okamžitě odstranit, ale je nutné pokračovat v pracích, použijte vhodné dočasné řešení. Tuto skutečnost nahlaste vlastníkovi zařízení, aby byly informovány všechny strany.

Počáteční bezpečnostní kontroly musí zahrnovat:

• Vybití kondenzátorů: proveďte bezpečným způsobem, abyste zabránili možnému jiskření;
• Neobnažujte elektrické součásti a vodiče pod napětím během plnění, odčerpávání nebo pročišťování systému;
• Nepřerušené uzemnění.

Opravy utěsněných součástí

1. Během oprav utěsněných součástí odpojte veškeré napájení od zařízení, na kterém se pracuje, před jakoukoliv demontáží utěsněných krytů, apod. Pokud je nezbytně nutné, aby bylo zařízení během servisu napájené, pak zajistěte v nejkritičtějším bodě trvalou formu detekce netěsnosti, která upozorní na případnou nebezpečnou situaci.
2. Zvláštní pozornost věnujte následujícímu, abyste zajistili, že prací na elektrických součástech nedojde ke změnám na skříni zařízení, které by měly vliv na úroveň ochrany. To zahrnuje poškození kabelů, nadměrné množství zapojení, vývody neodpovídající původním specifikacím, poškození těsnění, nesprávné osazení těsnicích kroužků, apod. Ujistěte se, že je zařízení bezpečně nainstalováno. Ujistěte se, že těsnění a těsnicí materiály nedegradovaly tak, že by již nesloužily k ochraně před úniky hořlavých plynů a par. Náhradní součásti musí odpovídat specifikacím výrobce.

POZNÁMKA: Použití silikonového těsnicího prostředku může snížit účinnost některých typů zařízení k detekci netěsnosti. Jiskrově bezpečné součásti není zapotřebí izolovat před jejich zpracováním.

Opravy jiskrově bezpečných součástí

Neaplikujte žádné trvalé indukční nebo kapacitní zatížení na obvod, aniž byste se ujistili, že nepřekročí přípustné napětí a proud používaného zařízení. Jiskrově bezpečné součásti jsou jediné typy součástí, na kterých lze pracovat, zatímco jsou aktivně napájeny, v přítomnosti hořlavých plynů či par. Testovací zařízení musí mít správný jmenovitý výkon. Součásti vyměňte pouze za komponenty specifikované výrobcem. Ostatní součásti mohou způsobit vznícení chladiva uniklého do ovzduší.

Kabeláž

Zkontrolujte, zda kabeláž nevykazuje známky opotřebení či koroze nebo není vystavena nadměrnému tlaku, vibracím, ostrým hranám či jiným nepříznivým vlivům prostředí. Tato kontrola by také měla brát v potaz vliv stárnutí nebo trvalých vibrací ze zdrojů, jako jsou kompresory či ventilátory.

Detekce hořlavých chladiv

Za žádných okolností nepoužívejte možné zdroje vznícení k vyhledávání nebo detekci úniku chladiva! Halogenová lampa (či jakékoliv jiné detekční zařízení využívající obnažený plamen) se nesmí používat.

Způsoby detekce netěsnosti

Následující způsoby detekce netěsnosti se považují za přijatelné pro systémy obsahující hořlavá chladiva. K detekci hořlavých chladiv používejte elektronické detektory netěsnosti, jejichž citlivost však nemusí být dostatečná nebo mohou vyžadovat rekalibraci. (Detekční zařízení se kalibruje v místě bez přítomnosti chladiva.) Ujistěte se, že detektor není možným zdrojem vznícení a je vhodný pro použité chladivo. Zařízení k detekci netěsnosti nastavte na procento dolní meze výbušnosti chladiva, nakalibrujte na použité chladivo a potvrďte přibližné procento plynu (maximum 25%). Kapaliny k detekci netěsnosti lze použít u většiny chladiv, vyhněte se však použití mycích prostředků obsahujících chlor, jelikož může reagovat s chladivem a zkorodovat měděné potrubí. Pokud máte podezření na netěsnost, je nutné uhasit/odstranit veškerý otevřený oheň. Pokud zjistíte únik chladiva, který vyžaduje tvrdé pájení, odčerpejte veškeré chladivo ze systému nebo jej izolujte (pomocí uzavíracích ventilů) v části systému co nejdále od netěsnosti. Systém pak pročistěte bezkyslíkatým dusíkem (OFN) jak před tvrdým pájením tak po něm.

Odstranění a vypuštění

Když otevíráte chladicí okruh za účelem oprav - nebo za jiným účelem - použijte běžné postupy. Nicméně, je důležité, abyste se z důvodu hořlavosti řídili osvědčenými postupy. Řiďte se následujícími postupy:

• Odstraňte chladivo;
• Pročistěte okruh inertním plynem; Vypusťte okruh;

Opět jej pročistěte inertním plynem; - Otevřete okruh řezem nebo pájením.

Naplň chladivo do správných tlakových lahví. Systém "pročisti" bezkyslíkatým dusíkem, čímž zabezpečíš zařízení. Tento postup může být zapotřebí několikrát zopakovat. K tomuto úkolu nepoužívej stlačený vzduch nebo kyslík. Pročištění dosáhneš narušením vakua v systému pomocí bezkyslíkatého dusíku a jeho dalším naplněním, dokud nedosáhneš provozního tlaku, poté vše vypusť do ovzduší a nakonec odčerpej na vakuum. Tento postup opakuj, dokud se v systému nenachází žádné chladivo. Po použití poslední náplně bezkyslíkatého dusíku systém odvětrej na atmosférický tlak, abys umožnil práci se zařízením. Tento postup je naprosto nezbytný, pokud budeš provádět tvrdé pájení na potrubí.

Ujistěte se, že výstup pro vakuové čerpadlo není zdrojem vznícení a je dostupné větrání.

Postupy plnění

Spolu s běžnými plnicími postupy se řiďte následujícími požadavky.

• Ujistěte se, že při použití plnicího zařízení nedojde ke kontaminaci různými chladivy. Hadice a potrubí musí být co nejkratší, aby se minimalizovalo množství chladiva v nich obsažené.
• Tlakové láhve musí stát zpříma.
• Ujistěte se, že je chladicí systém uzemněn, než začnete systém plnit chladivem.
• Po dokončení plnění systém označte (pokud již není označen).
• Dbejte maximální opatrnosti, abyste chladicí systém nepřeplnili.

Před opětovným naplněním systému proveďte jeho tlakovou zkoušku pomocí bezkyslíkatého dusíku. Po dokončeném plnění a před uvedením do provozu systém otestujte na netěsnosti. Před opuštěním pracoviště proveďte následný test na netěsnosti.

Vyřazení zařízení

Před provedením tohoto postupu je nutné, aby byl technik zcela obeznámen se zařízením a všemi jeho podrobnostmi. Je doporučeným zvykem bezpečně odčerpat veškeré chladivo. Před provedením úkolu odeberte vzorky oleje a chladiva, bude-li se vyžadovat jejich analýza za účelem opětovného použití odčerpaného chladiva. Před započetím úkolu je nutné, abyste měli k dispozici elektrický proud.

1. Seznamte se se zařízením a jeho chodem.
2. Systém elektricky odizolujte.
3. Před započetím postupu se ujistěte, že:
4. Mějte k dispozici vybavení pro mechanickou manipulaci s tlakovými lahvemi s chladivem, je-li zapotřebí;
5. Mějte k dispozici a správně používejte veškeré osobní ochranné pomůcky;
6. Na postup odčerpání bude po celou dobu dohlížet kompetentní osoba;
7. Vybavení k odčerpání a tlakové láhve odpovídají příslušným standardům.
8. Odčerpejte chladicí systém, je-li to možné.
9. Pokud nelze dosáhnout vakua, vytvořte potrubní systém, který umožní odstranění chladiva z různých částí systému.
10. Ujistěte se, že je před odčerpáním tlaková láhev umístěna na váze.
11. Spusťte odčerpávací zařízení a obsluhujte jej v souladu s pokyny výrobce.
12. Tlakové láhve nepřeplňujte. (ne více než na 80 % objemu kapalné náplně).
13. Nepřekračujte maximální provozní tlak tlakové láhve, byť i jen krátkodobě.
14. Když jsou tlakové láhve správně naplněné a postup je dokončen, ujistěte se, že jsou láhve a vybavení co nejdříve odstraněny z pracoviště a všechny izolační ventily na zařízení zavřeny.
15. Odčerpané chladivo by se nemělo plnit do jiného chladicího systému, pokud nebylo vyčištěno a zkontrolováno.

Označení štítky

Zařízení označte štítkem o jeho vyřazení z provozu a o tom, že došlo k odčerpání chladiva. Štítek opatřete datem a podpisem. Ujistěte se, že jsou na zařízení štítky udávající skutečnost, že zařízení obsahuje hořlavé chladivo.

Odčerpání

Při odstraňování chladiva ze systému, během servisu a při vyřazování z provozu se doporučuje veškeré chladivo bezpečně odstranit.

Při přenosu chladiva do tlakových lahví se ujistěte, že používáte pouze vhodné odčerpávací láhve na chladivo. Ujistěte se, že máte k dispozici správný počet tlakových lahví, které pojmou celkovou náplň systému. Všechny tlakové láhve, které plánujete použít, vyhraďte pro odčerpané chladivo a příslušně je označte (např. speciální tlakové láhve pro odčerpání chladiva). Tlakové láhve musí obsahovat plně funkční pojistné ventily a příslušné vypouštěcí ventily. Prázdné odčerpávací tlakové láhve vyprázdněte a, je-li to možné, před každým odčerpáváním ochlaďte.

Odčerpávací zařízení musí být v dobrém provozním stavu, musí mít k dispozici pokyny k použití a musí být vhodné k odčerpávání hořlavých chladiv. Navíc zajistěte sadu kalibrovaných vah v dobrém provozním stavu. Zajistěte kompletní hadice s bezúnikovými spojkami v dobrém stavu. Před použitím odčerpávacího zařízení zkontrolujte, zda je v uspokojivém provozním stavu, zda bylo řádně udržováno a zda jsou všechny příslušné elektrické součásti utěsněné, aby se zabránilo vznícení v případě úniku chladiva. V případě pochyb se obraťte na výrobce.

Odčerpané chladivo vraťte jeho dodavateli ve správných odčerpávacích tlakových lahvích a připojte příslušnou zprávu o předání odpadu. Nemíchejte chladiva v odčerpávacích zařízeních a obzvláště ne v tlakových lahvích.

Budete-li demontovat kompresory nebo z nich vypouštět olej, ujistěte se, že byly řádně vypuštěny na přijatelnou hladinu, aby se zajistilo, že hořlavé chladivo nezůstane zachycené v mazivu. Před vracením kompresoru dodavatelům proveďte postup jeho vypuštění. K urychlení tohoto postupu používejte pouze elektrický ohřev tělesa kompresoru. Po vypuštění oleje ze systému jej bezpečně vyjměte.

VAROVÁNÍ!

Nepoužívejte jiné prostředky či postupy k urychlení procesu odmrazování nebo čištění, než které doporučuje výrobce. Spotřebič by měl být skladován v místnosti bez trvalých zdrojů vznícení (např.: otevřené ohně, pracující plynový spotřebič nebo pracující elektrický ohřívač). Nepropichujte nebo nepalte. Pamatujte, že chladiva nemusí mít žádný zápach. Spotřebič by se měl instalovat, provozovat a skladovat v místnosti s podlahovou plochou větší než 12 m². Spotřebič skladujte tak, aby se zabránilo jeho mechanickému poškození, a měl by být skladován v dobře větraném prostoru, kde velikost místnosti odpovídá velikosti místnosti specifikované pro jeho provoz. Jakákoliv osoba, která provádí nebo se účastní prací na rozebírání chladicího okruhu, by měla být držitelem platného osvědčení od státem schválené certifikační společnosti, která uděluje osvědčení pro bezpečnou manipulaci s chladivy v souladu s obecně platnými příslušnými normami. Servis provádějte pouze v souladu s doporučeními výrobce zařízení. Údržbu a opravu vyžadující asistenci dalšího zkušeného pracovníka provádějte pod dohledem osoby kvalifikované pro manipulaci s hořlavými chladivy.

11. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem.

Obaly vyhoďte do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče určené

k likvidaci. Spotřebič označené příslušným symbolem nelikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

CC
