| Type de produit | Poêle à bois |
| Marque | WANDERS |
| Modèle | Black Diamond Compact |
| Catégorie | Chauffage |
| Poids (modèle debout) | 150 kg |
| Puissance nominale | 7 kW |
| Rendement | 79,0 % |
| Combustible | Bûches de bois (30 x 10 cm max) |
| Chargement maximal | 3 kg (environ 3 bûches) |
| Diamètre du conduit de fumée | 150 mm |
| Alimentation en air | Air primaire et secondaire réglables, arrivée d'air extérieur possible (Ø 100 mm) |
| Fonctions principales | Chauffage par convection et rayonnement, post-combustion, réglage de l'allure du feu |
| Entretien courant | Retirer les cendres froides 2 à 3 fois par semaine, nettoyer la vitre à froid avec un produit céramique, huiler les charnières |
| Entretien annuel | Ramonage de la cheminée par un professionnel, vérification des joints et de l'étanchéité |
| Sécurité | Ne pas utiliser sans vitre, éloigner les matériaux combustibles de 80 cm, plaque de protection au sol si sol combustible, ne pas utiliser de liquides inflammables |
| Pièces détachées | Vitre de porte, vitre avant, joints céramiques, grille mobile, clapet, tiroir à air |
| Réparabilité | Réparations par un installateur agréé utilisant des pièces d'origine |
| Garantie | 5 ans (sauf vitre et certains éléments : 1 an) |
| Norme | EN 13240 |
FOIRE AUX QUESTIONS - Black Diamond Compact WANDERS
Questions des utilisateurs sur Black Diamond Compact WANDERS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffage au format PDF gratuitement ! Retrouvez votre notice Black Diamond Compact - WANDERS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Black Diamond Compact de la marque WANDERS.

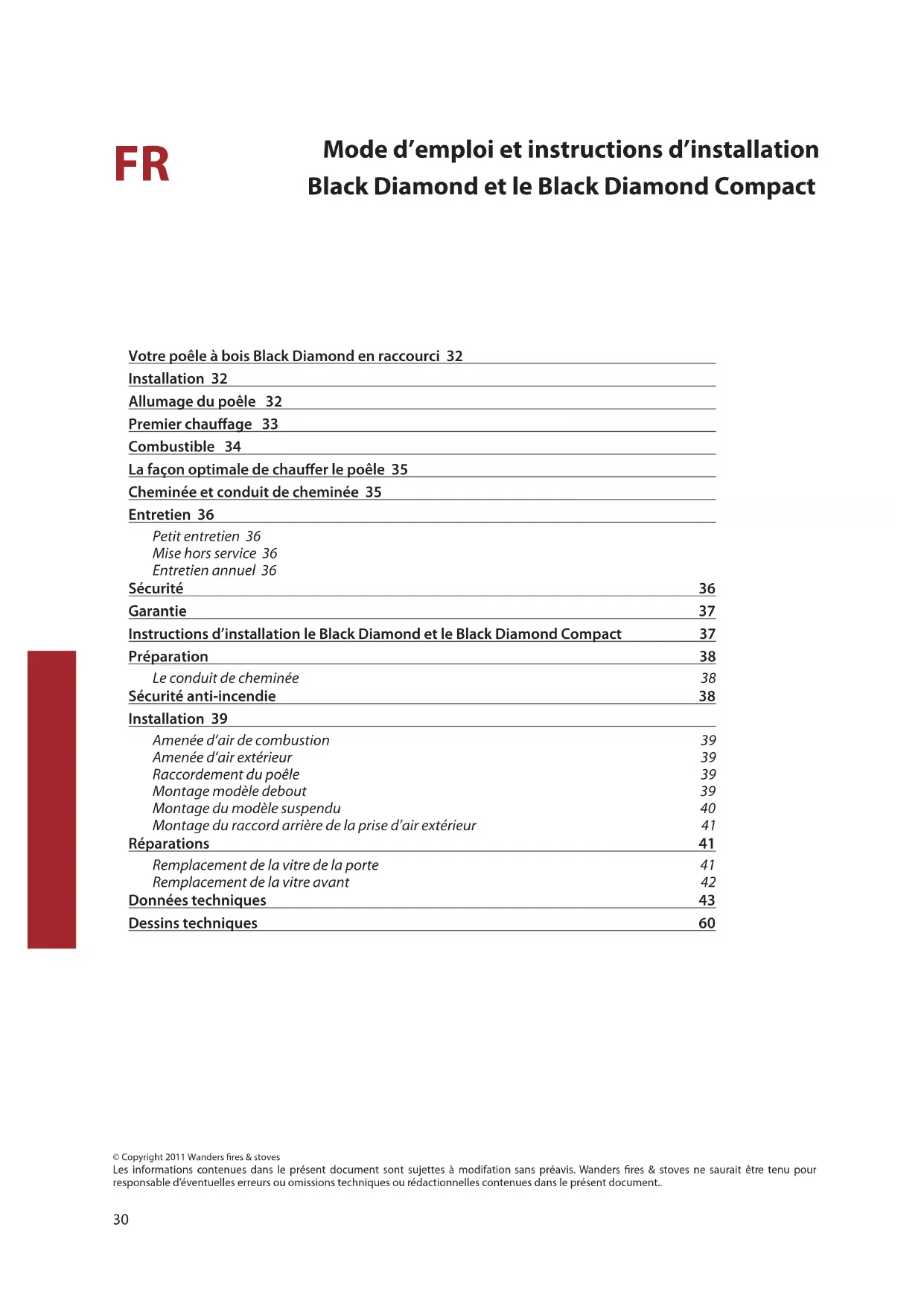

MODE D'EMPLOI Black Diamond Compact WANDERS
Mode d'emploi et instructions d'installation 30
DE
Mode d'emploi et instructions d'installation Black Diamond et le Black Diamond Compact
Votre poelé à bois Black Diamond en raccourci 32
Installation 32
Allumagedu poèle 32
Premierchauffage33
Combustible 34
La façon optimale de chauffer le poèle 35
Cheminée et conduit de cheminée 35
Entretien 36
Petit entretien 36
Mise hors service 36
Entretien annuel 36
36
Garantie 37
Instructions d'installation le Black Diamond et le Black Diamond Compact 37
38
Le conduit de cheminée 38
38
Installation 39
Amenée d'air de combustion 39
Amenée d'air extérieur 39
Raccordement du poèle 39
Montage modele debout 39

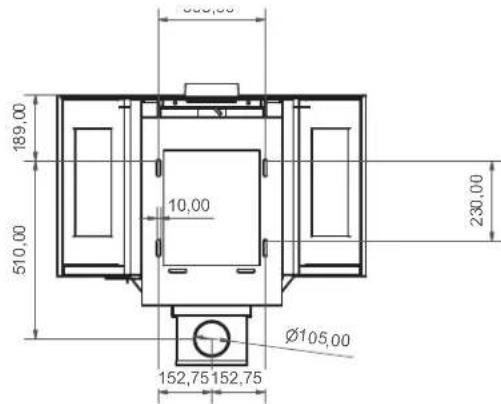

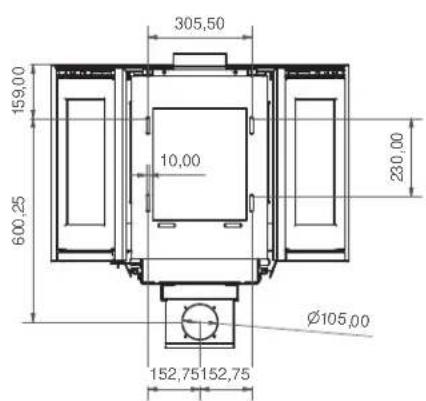

Montage du modele suspendu 40

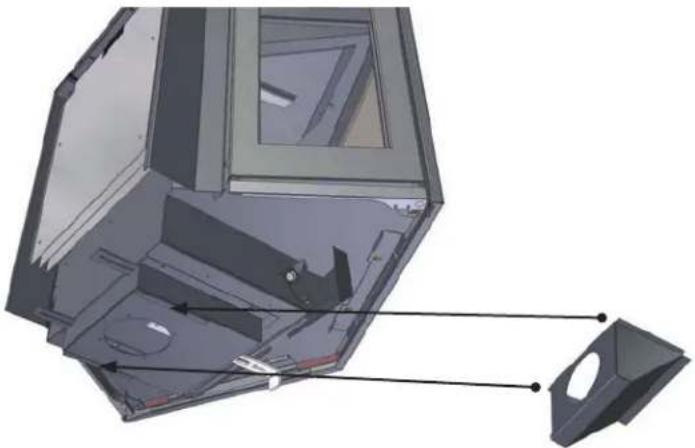

Montage du raccord arrive de la prise d'air extérieur 41
Réparations 41

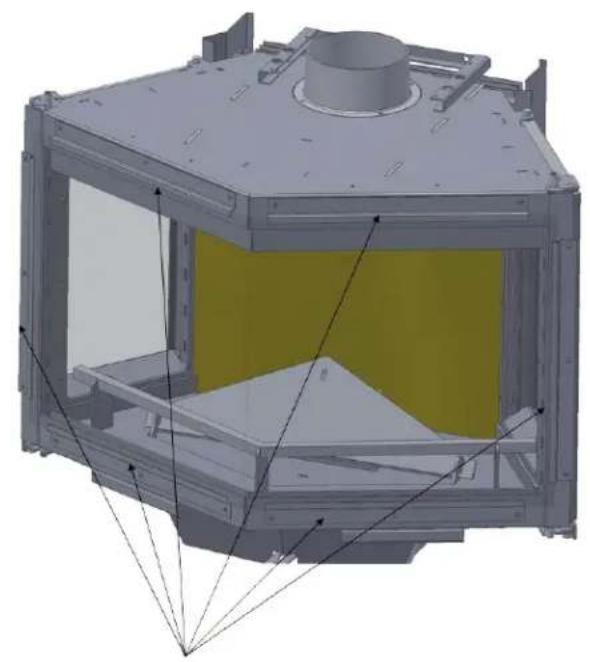

Remplacement de la vitre de la porte 41
Remplacement de la vitre avant 42
Données techniques 43
Dessins techniques 60
Cher client,
Nous you felicitons pour l'acquisition de voyage nouveau poele a bois de WANDERS. C'est une source de chaleur comfortable qui you donnera beaucoup de plaisir pendant de longues années.
Par son design unique est visible de tous les coins de la piece.
Ce poèle à bois a été concu tout spécialment pour répondre aux exigences d'un employe ainsi, de la sécurité et du design.
Votre poèle est développé et produit dans notre usine à Netterden (Pays-Bas) et fait à la main pour une partie importante. La construction est faite uniquement en les mêleurs matériaux en conformité avec les normes européennes en vigueur. Vous bénéficierez ainsi de la garantie d'une longue durée de vie pour ce poèle.
La première partie de ce mode d'emploi est consacrée aux conseils pour une utilisation correcte de votre poèle à bois en toute sécurité. La deuxième partie comporte les instructions d'installation et les caractéristiques techniques destinées notamment à l'installateur.
Nous you recommendons de dire ce manuel attentivement avant la mise en service de voite poele a bois et de bien le conserver. Votre installateur en aura besoin pour l'entretien annuel de voite poele.
Nous espereons que you profiterez beaucoup de I'ambiance chaleuruse du Black Diamond.
L'Equipe de WANDERS
- Ne pas utiliser l'appareil sans vitre.
- Ne placez pas de matériaux hautement inflammables comme les vêtements en nylon ou des liquides inflammables dans le voisinage de l'appareil.
- Cet apparéil n'est pas conçu pour une'utilisation par des personnes handicapées, des enfants, ou par des personnes qui ne connaissent pas le fonctionnement de ce genre d'appareils. Il est conseilé de toutes veiller à la sécurité des enfants, des personnes âgés et des personnes handicapées lors de l'utilisation de l' apparéil.
Il est conseilé d'utiliser une protection adequate (barriere anti feu...) afin de protégger les personnes handicapées et les enfants.
L'installation d'un appeareil de chauffage a bois doit etre pratique en conformite avec tous les reglements locaux et nationaux,notament cesquichont referencea des normes nationales et européennes.L'appareil doit etre installedelon les instructions ici presents et les regles del'art,par une personne qualifiée agissant au nom d'une entreprise apte a assumer l'entiere responsabilité del'installation.

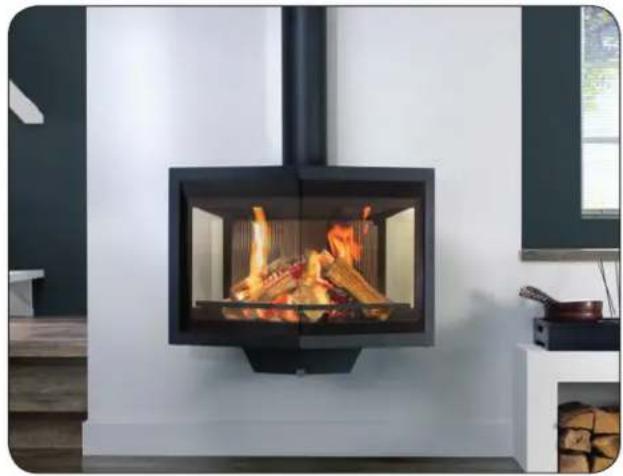

Votre poèle à bois Black Diamond en raccourci
Le Black Diamond
Le Black Diamond Compact
Le Black Diamond you offre à la fois le comport et une émission de chaleur efficace.
Par les grandes surfaces en verre, la chaleur du poèle est diffusée directement dans votre piece et elle y rend l'atmosphère bien/agréable en peu de temps. Le déflecteur des gaz de fumée intégre sert à conduire les gaz de fumée à l'intérieur du poèle. Ainsi, en combinaison avec la post-combustion supplémentaire, les gaz de fumées sont moins brûlés et l'environnement moins pollué. Vous réglez vous-même l'amène de l'air de combustion au moyen du tiroir à air. C'est la manière à régler vous-même l'allure du poèle et une chaleur plus forte ou plus modérée selon vos besoins.
Installation
En regle générale, c'est le revendeur de votre Black Diamond qui se charge de l'installation du poële. Si ce n'est pas le cas, confiez-la à un installerateur/agréé. C'est lui qui vous conseillera aussi sur le conduit de cheminée auquel votre poële devra être raccordé. Le raccordement des poëles à bois par une personne non agréée est fortement déconseilé. Dans ce cas, nous ne garantissons pas le bon fonctionnement du Black Diamond. L'installation devra répondre également aux normes anti-incendie. Voir la page 38.
Ce poèle à bois est très utile en chauffage d'appoint et ne sert pas à replacer par exemple votre installation du chauffage central.
Allumage du poèle
Allumage du poèle pendant l'entre-saison (début de l'automne ou fin de l'hiver)
Lorsque la température extérieure et celle à l'intérieur de votre maison sont presque pareilles, il n'est pas si simple d'obtenir un bon tirage. Ces jours, le meilleur tirage s'obtient si vous brûlez du bois en petite quantité tout en laissant tous les orifices d'air ouverts au maximum. C'est que l'amnée importante de l'air favorise un rechauffement rapide et cela a un effet stimulant au tirage de cheminée. En utilisant peu de bois, vous évitez que la fumée est refoulée dans la pierce.
Le poèle devient très chaud pendant l'allumage et le chauffage et il a besoin d'au moins deux heures pour refroidir. Evitez de toucher le Black Diamond pendant le chauffage et deux heures après sans être protégé d'un gant. L'utilisation d'un gant est nécessaire si vous manipulez le poèle, sinon vous risquez d'avoir des brûlures séveres.

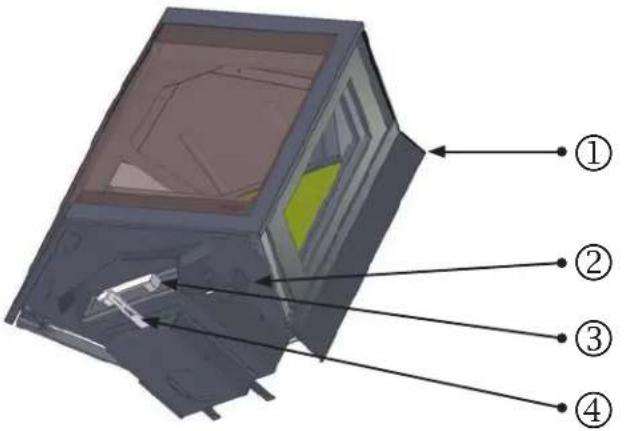

Faites glisser le clapet dans le canal d'évacuation des gaz brûlés ①. Glissez le tiroir à air ④ en position maximum. Ouvrez la porte et posez quelques boulettes de papier propre ou blocs d'allumage dans le foyer et quelques petits morceaux de bois pardessus. Allumez les morceaux de bois et laissez la porte entrouverte, ouvreventuèlement un peu le cendrier ③ et la grille mobile ②. Quand le feu brûle bien, après quelques cinq minutes, vous pouvez fermer la porte et le cendrier. Ne mettez pas simultanément plus de trois bûches de bois dans le feu. Veillez toujours à ce qu'il y ait suffisamment de ventilation quand le poële à bois brûle. Si vous voulez
tempérer le feu fermez d'abord le volet dans le canal d'évacuation de la fumée et fermez ensuite seulement l'arrivée d'air et la grille mobile.
Attention:
Evitez de toucher la vitre du poèle de vos doigs. Les empreintes digitales se fixeront au verre par la température élevée et ne s'enleveront plus par la suite.
Il est interdit d'allumer le poèle en utilisant des produits liquides tels que l'essence ou l'alcool à brûler.
Quand le poèle brule, vous ne pouvez pas utiliser en meme temps une hotte aspirante dans la meme piece.
Ne touche pas les éléments laqués pendant le rechauffement du poèle.
Premierchauffage
Changement de couleur des parois, plafonds et grilles
Par lechauffage du poèle, les parois, plafonds et grilles peuvent changer de couleur. C'est que des grains de poussière brulent dans le manteau de convection. Il s'agit d'un processus naturel dont WANDERS ne saurait assumer la responsabilité. Pour réduire au maximum la décoloration, veuillez vous reporter aux consignes généralement données dans le commerce sur les poèles d'ambiance. Notre installerateur vous renseignera
Pendant le premier chauffage du Black Diamond, le poèle a besoin d'être rode. Voitre poèle est couvert d'une laque thermorésistante qui doit encore être « cuite » à des températures de plus de 400^ . Cela se fait pendant les premiers chauffages quand les températures peuvent atteindre jusqu'à 600^ . Au début, cette peut entrainer une oedur désagréable, mais inoffensive. Les 4 à 5 premières fois, il est recommandé de n'introduire que quelques bùches et de faire brûler le poèle pendant au moins 6 heures. Assurez-vous que la ventilation de la piece soit ajustée. N'utilise pas une hotte aspirante quand le poèle brûle, car elle aspirerait l'air de combustion dont le poèle aurait besoin.
Pendant le "rodage" du poèle, un dépôt de suie peut se produit sur la vitre de la porte. La suite s'enlevé facilement avec un chiffon humide ou eventuèlement à l'aide d'un détergent pour plaques de cuisson céramique quand le poèle s'est refroidi. Ne touchez plus la vitre nettoyée de vos doigts. Les empreintes digitales se fixeront au verre par la température élevée et ne peuvent plus être enlevées par la suite.
Vous ave un logement neuf ou renové recemment?
Il est déconseilé d'allumer un poèle dans un logement qui vient d'être construit ou qui a été renové
récemment. Mieux vaut attendre encore six semaines. C'est que les murs et plafonds contiennent encore des gaz, des amollissants et de l'humidité issus du plâtrage et de la peinture. Par les courants d'air chauds, les grains de poussière dans la piece changent de couleur et se collent contre les murs et plafonds. De plus, les points humides au murs et plafonds en revenant chauds forment ainsi des taches jaunâtres.
Combustible
Espèces de bois et entreprises
Toutes les espèces de bois propre, coupé et sec peuvent servir de combustible. Les espèces dures, telles que le chêne, le hêtre et le bouleau se consument lentement et forment de façon simple des charbons de bois. Les espèces plus tendres, telles que le sapin, le pin et le peuplier produit plus de flammes et moins de charbons de bois.
L'entreposage du bois se fait de préférence à un endroit exposé au vent, mais bien à l'abri de la pluie. C'est la manière naturelle de secher le bois. Empilez les buches sur une palette usagée ou sur une grille pour que les buches se sèchent aussi par le bas. De cette manière, les buches les plus basses n'enteront pas en contact avec l'eau.
| Espèce de bois | Durée de séchage | |
| Pin, Peuplier 1 an | ||
| Tilleul, Saule, Sapin, Bouleau, Frête, Aune | 1,5 an | |
| Arbre fruitier, Hêtre 2 ans | ||
| Chône 2,5 ans | ||
Le Black Diamond ne peut brûler que du bois exclusivement. Ne chargez le poële que de 3 à 4 kg de combustible à la fois. Utilisez toujours du bois propre, coupé et bien sec. Consultez le tableau qui précède pour les durées de sechage recommandées. Le bois humide ne brûle pas bien et entraine un dégagement de fumée excessif. De ce fait, la vitre risque de se noirçir par la suite. De plus, des particules de suie peuvent se déposer dans le conduit de cheminée et être à l'origine d'un feu de cheminée.
Le bois vert et humide a un taux d'humidité d'environ 50%. ÀpRES une année de séchage, le bois de fente contient encore 20% d'humiédé. ÀpRES deux années, le taux d'humidité n'est que de 12 à 15 pour cent. Le bois sec produit un beau spectacle des flammes sans fumée ou presque. Le crépitement du feu se fait alors entendre. Le bois humide émet un sifflement et produit beaucoup de fumées et une vue des flammes insignifiante. Cela réduit le comfort et le rendement du chauffage considérablement.
Lesbuches contenant de la paraffine ne sont pas admises au poèle. Apre's la fermeture de la porte, la paraffine se séparait desbuches en se fondant trop vite en raison de la température elevée. Les gaz de fumée encrassés qu'elles dégagent sont déposés directement sur la vitre de la porte;ils sont marqués sur le verre et ne peuvent plus être nettoyés.
Il ne faut pas utiliser du bois peint, imprégné, collé au traité autrement. Les gaz de fumée sont très nuisibles pour l'environnement et peuvent attaquer votre poèle. Il est également interdit de brûler des matières plastiques et d'autres déchets à cause du dégagement de ces fumées toxiques.
La façon optimale de chauffer le poèle
Les poèles de WANDERS ont été conçus pour produit un rendement maximal. Un poèle à bois bien chauffé peut avoir un rendement d'environ 75%. Ainsi, pour obtaining la même chaleur vous avez besoin d'une quantité de bùches inférieure. De plus, un poèle bien chauffé dégage moins de fumées polluantes. Quelques conseils pour un comfort du chauffage optimal:
- Ne chauffez le poèle que si la porte est bien fermée: le rendement du chauffage en sera 8 à 10 fois plus grand. Si la porte est ouverte, la cheminée aspire plus d'air que nécessaire pour une bonne combustion et l'air relativement frais refroidit le feu. Une porte fermée empêche que des étincelles s'échappent du poèle et causent des dégats, surtout quand il s'agit de bois de résineux.
- Ne rajoutez pas plus de 3 bùches à la fois au feu. Le chargement de beaucoup de carburant en une fois n'est pas favorable à une combustion efficace et constitue une pollution inutile de l'environnement.
- Prévoyez une ventilation adequate de la piece pendant l'utilisation du poèle. Un feu crépitant a une consommation de 25 mètres cubes d'air par heures au minimum. N'utilise jamais le poèle et une hotte aspirante dans la piece en même temps.
Soyez prudent en cas de brouillard ou de calme plat. Par temps calme, il n'y a presque pas de tirage dans la cheminée froide. Puisque la fumée est plus lourde que l'air, il se pourrait alors que la fumée est refoulée dans la piece. Quand il y a du brouillard, la fumée qui sort de la cheminée se refroidit rapidement et descend tout en causant des nuisances dans votre environnement.
Neteignez pas le feu d'un coup a l'aide de I'eau, mais laissez le feu s'eteindre. Sinon, les materiaux a l'intérieur du poele peuvent subir des deformations ou des fissures par les grands écarts de temperature survenus brusquement.
Si you souhaitez diminuier l'allure du feu, fermez d'abord le clapet dans le tuyau d'évacuation des gaz de fumée et fermez ensuite les prises d'air.
Cheminée et conduit de cheminée
Feu de cheminée - Que faire?
Au cas où un feu de cheminée se produit, fermez immédiatement le clapet dans la cheminée et tous les tuyaux d'amnée d'air. Alertez les pompiers. Àpres l'extinction d'un feu de cheminée, faites contrôler de nouveau la cheminée et le poèle par votre installerateur.
La cheminée est l'objet le plus important de votre poéle à bois.
Une cheminée bien construite empêche que certains problèmes se produit, tels que la pénétration des fumées dans la pierce, le dépôt de malpropriétés sur la vitre ou une mauvaise combustion. Avant l'installation de votre apparéil, votre installerateur ou un ramoneur/agree devra vérifier si le conduit de la cheminée a un diamètre de 150 millimétrés au moins sur toute sa longueur et s'il est propre, lisse et étanche.
Cheminee avec un bon tirage
L'air chaud tend toujours à monter et c'est là le principe du tirage dans la cheminée. Le tirage est encore favorisé lorsqu'au niveau de la bouche de cheminée l'air est aspirée par le vent. L'effet inverse a lieu parfais par un vent descendant qui souffle de nouveau l'air dans la cheminée. De même, le brouillard frais et relativement lourd peut contrarier le bon tirage de votre cheminée, tout comme un long conduit de cheminée dont la paroi est rugueuse et avec de nombreuses courbes. Si le tirage naturel est mauvais, demandez conseil à votre installerateur sur l'utilisation évientuelle d'un ventilateur dans votre conduit de cheminée.
Entretien
Petit entretien
- Nous vous conseillons de laisser une couche de deux à trois centimètres de cendres dans le poële. Ceci protégera le plateau de chauffage.
Retirez deux à trois fois par semaine les cendres froids du cendrier. Nous vous conseillons aussi d'utiliser unseau à cendres. Un cendrier propre est important parce que le poèle aspire aussi de l'air via le cendrier. - Nettoyez la grille mobile avec unerosseouple.
Nettoyez l'extérieur du poele avec un chiffon légerement humide ne peluchant pas. N'utilise pas de produits d'entretien agressifs ou de ponçage.
Nettoye z verre froid aec un produit dentretien por taques ceramiques. Ne touchez plus le verre nettoyedos doigs.Les empreintes digitales risqueraient d'etre brulees dans le verre.
Huilez de temps en temps les charnières de la porte.
N'utilisez pas des détergents et abrasifs agressifs pour l'entretien de votre poèle.
Mise hors service
- En été, les portes et les tiroirs à air doivent tous être fermés.
Il faudra metre du sel absorbant dans le poèle s'il se trouve dans une piece humide.
Entretien annuel
Tous les ans, pour la sécurité incendie et en pplication de l'assurance contre I'incendie, faites bien ramoner la cheminée par un ramoneur agreeé.
Tous les ans, faites vérifier l'étanchéité du tuyau d'évacuation des gaz de fumée et du tuyau de l'amnée de l'air de combustion de la canalisation d'évacuation des gaz de fumée à double paroi.
Tous les ans, faites controller le fonctionnement des tiroirs et/ou des clapets.
Tous les ans, faites vérifier si les joints des portes et des chassin ne sont pas usés.
Sécurité
Un poèle à bois de WANDERS, c'est toujours une source de chaleur comfortable et sure.
Ce qui est primordial pour assurer la sécurité contre l'incendie, ce sont une installation correcte et un tuyau d'évacuation des gaz de fumee fonctionnant correctement. C'estpourquoi notre installateur devra respecter les consignes d'installation comme décrites aux pages 37 et suivantes. Pour un chauffage en toute sécurité, les points suivants sont également importants:
- Chauffez le poèle autant que possible la porte fermée. Cela augmente le rendement et respecte mieux l'environnement.
- Tenez les jeunes enfants et les personnes infirmes éloignés d'un poè le qui brule et ne laissez-les pas seuls dans la piece. Eventulement, vous pouvezmetre en place un pare-feu.
- Ne versez ou ne mettez pas des liquides ou des materiaux combustibles dans le poèle. Il s risquent d'endommager le poèle irrémédiablement.
- Si le plancher autour du poèle est fait en matière combustible, utilisez une plaque d'assise. La plaque doit avoir les dimensions minimales de: - sur le devant de la porte: 50 cm depuis le poèle - à chaque cote de la porte: 30 cm depuis le poèle.
- Evitez la presence de matieres combustibles, par exemple des rideaux, des objets en bois (armoires, tableaux) tout pres du poele ou du conduit de cheminée. Respectez un écartement d'au moins 80 centimétres depuis l'extérieur du poèle et du conduit de cheminée.
- Ne faites jamais habiller le manteau de cheminée de matières combustibles (telles que des papiers points).
- Respectez les points enumerés au chapitre « La façon optimale de chauffer le poèle » à la page 35.
- Le poèle à bois ne doit être réparé que par un installateur/agree en utilisant des pieces d'origine.
Garantie
Votre poèle à bois de WANDERS Metaalproducten B.V. à Netterden bénéficia d'une garantie de 5 ans à partir de la date d'achat, à condition que le poèle ait été installé et utilisé conformément aux instructions données dans ce mode d'emploi. La garantie couvre tous les défauts qui résultataisent des vices de matière et de construction. Dans ces cas, vous receivez des pieces nouvelles gratuitelement. Les frais de salaire et les autres frais n'entrent pas dans le champ de la garantie. Les pieces defectueuses peuvent être expediées franco à WANDERS Metaalproducten B.V., Amtweg 4, 7077 AL, Netterden, Pays-Bas.
Avant de proceder à la pose de l'appareil vous devrez vérifier si le poèle ne présente pas des dommages visibles. Dans ce cas, il ne faut pas accepter l'appareil en prendre contact avec votre fournisseur.
La garantie ne couvre pas la vitre et ne s'applique pas aux dérangements provenant d'une mauvaise utilisation, d'un manque de respect de la reglementation nationale et des instructions d'installation et d'emploi fournis avec l'appareil, d'une installation effectuee par un installerur ou revendeur non-agree par WANDERS, d'un dernier d'entretien et en cas ou le poele serait passé en d'autres mains. La garantie ne s'applique pas non plus si un combustible non approprié a ete utilise.
La garantie a une durée de 1 an pour les éléments suivants: toutes les pieces en fonte ou vermiculite, les éléments electriques, le couvercle de thermostat et la laque.
WANDERS n'est pas responsable des éventuelles fissures au platrage de parement et des décolorations des parois, plafonds et/ou grilles après le chauffage du poèle. Les décolorations peuvent être causées par la combustion des grains de poussière dans le manteau de convection. Pour réduire au maximum les fissures au platrage et les décolorations éventuelles, veuillez vous reporter aux consignes généralement données dans le commerce sur les poèles d'ambiance. Notre installeraur vous renseignera.
Les plaintes sont examinées après qu'elles ont été représentées par l'établissement de vente, par l'instantiateur, accompaniesées d'une copie de la facture d'achat indiquant la date d'achat. Les réparations ne donnent pas droit à une prerogation de la durée de garantie. Les dommages conséquents sont exclus.
Instructions d'installation le Black Diamond et le Black Diamond Compact
Le Black Diamond satisfait à la norme internationale EN 13240 et à une norme plus spécifique relative au meilleur respect de l'environnement lors du chauffage en ce qui concerne les gaz de fumée (art. 15a B-Vg. Des BmfWA). Le poèle peut être raccordé à un conduit de fumée auquel sont raccordés plusieurs poèles. Le tuyau d'évacuation des gaz de fumée a une diamètre de 150 millimétres.
Votre poele a bois doit etre monte et raccorde quiequement par un installeur agree et selon les instructions d'installation suivantes.De plus,les legislations et reglementations nationales et locales relatives au montage et a l'utilisation de poelen a bois devront etre respectees.WANDERS n'est soumise a aucune garantie si le Black Diamond a ete raccorde et/ou installe de maniere incompleté ou inappropriée.
Il est interdit d'installer votre poèle:
- Dans les galleries ou couloirs accessibles au public.
- Dans les cages d'escalier, sauf dans les immeubles ne compteant pas plus de deux logements.
- Dans les locaux servant à la manutention de matières facilement inflammables ou explosives.
- Dans les locaux où se trouve une hotte aspirante en marche ou qui sont équipés d'un système de tirage mécanique, sauf dans le cas où l'arrivée de l'air provient directement de l'extérieur, ce qui assure une combustion sans danger.
Preparation
Le conduit de cheminée
Avant de proceder au montage du poèle, vérifie les points suivants:
Si le poèle est raccordé à un conduit de cheminée existant, celui-ci doit d'abord être nettoyé et contrôle par une entreprise de ramonage agrée. Les évientuels clapets de fermeture doivent être enlevés.
Le tuyau d'évacuation des gaz de fumée du poèle doit être raccordé sans déviations au conduit de cheminée.
La dépression dans le conduit de cheminée doit être de 12 Pa ou 0,12 mbar au minimum.
La bouche du conduit de cheminée doit se couver dans la zone d'embouchure 1. Voir les figures.
X>23°
X<23°
- Avant de faire l'installation, vérifie si le conduit de cheminée est propre, étanche et sans obstacle. Le diamètre prescrit est de 150~mm .
- Les courbes éventuelles dans le conduit de cheminée ne peuvent être supérieures à 45 degrés.
- Vérifiez la capacité du conduit d'évacuer les gaz de fumée de manière suffisante, ajusté et en toute sécurité.
- Les valeurs à retenir pour le calcul du conduit de cheminée se trouvent sous les données techniques à la page 43.
Sécurité anti-incendie
En vue de la sécurité anti-incendie, il est important de respecter les prescriptions suivantes avant l'installation du poèle.
- Si le plancher autour du poèle est fait en matière combustible, utilisez une plaque d'assise. La plaque doit avoir les dimensions minimales de: - sur le devant de la porte: 50 cm depuis le poèle - à chaque cote de la porte: 30 cm depuis le poèle.
- Respectez un écartement de 80 centimètres au minimum entre le poèle et les objets combustibles, tels que les rideaux, des objets de bois (armoires et tableaux) et des objets de verre. Maintenez une même distance par rapport au conduit de cheminée.
- Les éléments de construction en bois se trouvant dans le rayon de la chaleur (80 centimétres à partir de l'extérieur du poèle) doivent être habillés de matières résistantes au feu.
- Si le tuyau d'évacuation des gaz de fumee traverse un plafond et/ou un toit faits en matieres combustibles, les entourages (environ 80 centimetre) d'un point de passage doit etre recouverts de matieres résistantes au feu. Les solivages et les lignes electriques eventuelles doivent aussi etre protégés.
- Entre le poèle et les éléments de la charpente en acier, il doit y avoir une distance de 50 centimétres au moins (toutes directions).
- Protégéz toutes les matières combustibles se trouvant dans un rayon de 80 centimètres à partir des ouvertures du poèle. Cela sans appliquer de matières combustibles.
- N'habillez jamais le manteau de cheminée de matières combustibles (telles que les papiers points).
- Le mur derrière le poèle doit être composé de matières résistantes au feu ou être isolé par de telles matières. Les matières isolantes devront pouvoir résister à une température de 700^ Celsius et avoir une densité de 80~kg / m3 . Consultez le tableau des matéiaux d'isolement à la page 44.
- Faites en sorte que la position du poèle empêche la chaleurur de pénétrer dans le mur. Une émission de
chaleur traversant un mur qui n'est pas protégé peut même entraîner un feu de l'autre côté du mur. Evitez ce risque.
Installation
Le Black Diamond satisfait à la norme internationale EN 13240 et à une norme plus spécifique relative au meilleur respect de l'environnement lors du chauffage en ce qui concerne les gaz de fumée
(art. 15a B-Vg. Des BmfWA). Le poèle peut être raccordé à un conduit de fumée auquel sont raccordés plusieurs poèles. Le tuyau d'évacuation des gaz de fumée a une diamètre de 150 millimétres.
Amenée d'air de combustion
Le poèle a besoin de l'air de combustion suffisant et frais. Aménagez si nécessaire une prise d'air supplémentaire dont l'endroit doit être choisi aussi pres du poèle que possible pour éviter le courant d'air. Une prise d'air supplémentaire est absolument exigée si:
La piece est équipée d'une système de récapuration de chaleur.
La piece est équipée d'un système d'aspiration central.
- Une hotte aspirante est installée dans la même piece.
Une prise d'air qui traverse un mur résistant au feu doit pouvoir être fermée. S'il y a plusieurs apparciels de combustion dans une piece, il faut prévoir des prises d'air en nombre suffisant pour que la combustion se fasse en toute sécurité.
Amenée d'air extérieur
Le canal d'arrivée d'air extérieur a un diamètre de 100 millimétrés. Le tuyau d'arrivée d'air peut être fixé par un raccord par au-dessous. Si l'arrivée d'air externe passée par un mur, ce canal doit pouvoir être obturé. Si la longueur du canal dépasse 1 mètre, en ce compris un coude de 90 degrès, le diamètre du canal doit être agrandi. Pour le raccordement de l'arrivée d'air externe voyagez à la page 41.
Raccordement du poèle
Le Black Diamond est un poèle à bois de type lourd. La version verticale, en ce compris le conduit d'évacuation de fumée de 2 metres, pse 150 kilos. Assurez-vous que le mur ou le sol auquel vous pouze fixer le poèle ou sur lequel vous pouze le poser puisse supporter ce poids.
Avant de monter le poèle, suivez les prescriptions du chapitre précédent 'Préparation'. Protégéz le dos et le sol pendant tout le montage.

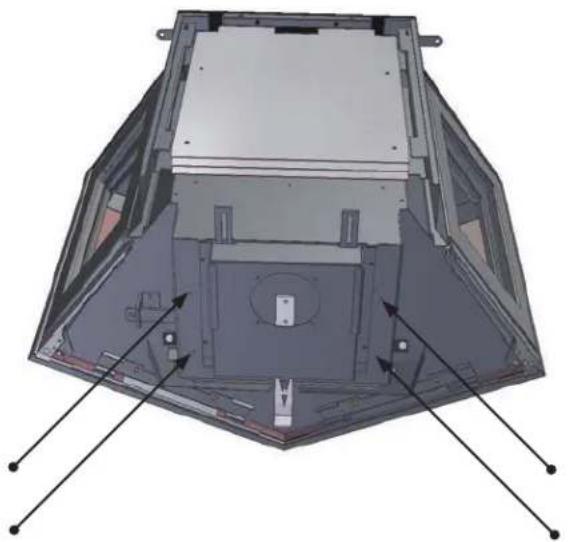

Montage modele debout
- Verifiez si le mur pres duquel vous placez le poèle est suffisamment ignifuge. Voyez a ce sujet la rubrique Protection contre l'incendie à la page 38.
- Contrôlez la boîte d'emballage du poële et celui du pied. Ne montez pas un poële qui s'avère endommagé lors du déballage. Communiquez les dégâtés eventuels à WANDERS.
- Soyez prudent en déballant le poèle et protégez le sol en le faisant. En effet, le bord de l'ouverture d'accès de tuyau au bas du poèle est tranchant.
- Enlevez la plaque de verre du poèle, ici pour éviter d'eventuels dommages.
- Si vous souhaitez installer une arrivée d'air externe, lisez maintainant l'aléa « Montage d'arrivée d'air externe » en page 41.
- Protégez le sol et basculesz prudemment le poèle sur le dos.
- Retirez les 4 vis de la base.
- Deballez le pied et demontez le panneau avant du pied, il est pince.
- Fixez le pied au poèle à l'aide des 4 vis.
- Relevez prudemment le poèle et placez-le à l'endetroit youlu. Pensez à votre dos.
- Raccordez, si vous le souhaitez, un tuyau séparé d'arrivée d'air (diamètre minimum 100 mm) Utilisez pour ce le raccordement de la base.
- Serrez à nouveau le panneau avant du pied à sa place.
- Fixez le dessus du poèle au mur. N'utilisez pas de matérieliaux de fixation synthétiques.
- Replacez la plaque de verre sur le poèle.
- Montez alors le tuyau de décharge de fumée.
Montage du modele suspendu
- Verifiez si le mur pres duquel vous placez le poèle est suffisamment ignifuge. Voyez a ce sujet la rubrique Protection contre l'incendie à la page 38.
- Contrôlez la boîte d'emballage du poële et celui du pied. Ne montez pas un poële qui s'avère endommagé lors du déballage. Communiquez les dégàts évientuels à WANDERS.
- Soyez prudent en déballant le poèle et protégez le sol en le faisant. En effet le bord de l'ouverture d'accès de tuyau au bas du poèle est tranchant.
- Enlevez la plaque de verre du poèle, ici pour éviter d'eventuels dommages
- Attachez la fixation de suspension au mur. N'utilisez jamais de matérieliaux de fixation synthétiques. Veillez à ce que la fixation se trouve exactement en dessous du centre du trou d'évacuation et à ce que les crochets pointent vers le haut. Les boulons de fixation ne peuvent sortir plus de 10 mm du mur.
- Raccordez, si vous le souhaitez, un tuyau sépare d'arrivée d'air (diamètre minimum 100 mm) Utilisez pour ce le raccordement de la base. Pour le placement de l'arrivée d'air, voir l'alinea suivant.
- Pendez le poele dans les etriers. Pensez à votre dos. Pour diminuier le poids vous pouvez momentanement
retirer le verre et la plaque de chauffe. Fixez le dessus du poèle aux étriers dans le mur.
- Replace the plaque de verre sur le poèle.
- Montez le tuyau de décharge de fumée.
Montage du raccord arrêté de la prise d'air extérieur
- Executez les points 1 à 5 de l'alinea precedent 'Montage de la version suspendue'
- Pour la mesure des trou s a forer, voyagez la figure dans l'alin e a precedent.
- Suspendez le poèle aux étriers (pensez à votre dos). Pour diminuier le poids vous pouvez momentarily retarder le verre et la plaque de chauffe (Voir le chapitre 'Réparations en page 41).
- En cas de raccordement à l'arrière, glissez le tuyau d'arrivée d'air externe dans le trou et glissez le boitier d'air externe entre les levres.
- En cas de raccordement par dessous le boitier ne peut etre place.
- Continuez maintainant par le point 7 de l'alinéa précédent 'Montage de la version suspendue'.
Réparations
Remplacement de la vitre de la porte
Ouvrez la portedont le verre est cassé.
Enlever les bandes de joints à l'intérieur de la porte.
- Remplacez la yourselves. Attention, la yourselves est coupante.
- Verifiez si la bande ceramique est entiere et bien fixe a la port. Sinon, recollez la avec un kit de silicones neutres ou remplacez les entierement.
- Remplacez le verre cassé (attention aux bords tranchants)
Remontez le tout.
Remplacement de la vitre avant
Enlevez le verre et devissez les deux étriers
Tene la vitre courbee vers I'avant en le laissant descendre tegereement. Attention, le verre est coupant.
Enlevez les bandes de joints.
- Vérifiez si la bande céramique est entière et bien fixée à la porte. Sinon, recollez la avec un kit de silicones neutres ou remplacez les entièresment.
- Remplacez la vitre courbee de l'avant. Faites attention aux bords coupants.
Montez le poèle.
Données techniques
| Black Diamond Black Diamond Compact | ||
| Verrou de la portel & lI & II Ba | ||
| Puisance nominale* 8 7 kW | ||
| Diametre tuyau gas de fumées 150 150 mm | ||
| Chargement en bois maximal 3 3 kg | ||
| * la chaleur nominale est obtenue par un tirage de la cheminée | ||
| Combustible; Bûches (30 x 10 cm) | |
| Chargement maximal 3 bûches | |
| Clapet d'air primaire maximal | |
| Trou d'air secondaire maximal | |
| Durée de consommation combustible | 1 heures environ |
| Valeurs des gaz de fumée selon DIN 4705, DIN 18895 partie 2Lorsque la porte est fermée et alimenté avec du bois | |||
| Black Diamond | Black Diamond Compact | ||
| Quantité gaz de fumée | 8,4 | 8,4 | g/s |
| Température gaz de fumée | 290 | 290 | °C |
| Pression préliminaire | 0,12 | 0,12 | mBar |
| Rendement | 78,9 | 79,0 | % |
| CO à 13% O2 | 0,07 | 0,05 | % |
| Particules fines | 26 | 25 | mg/m3 |
| Institut d'inspection | 1625 | 1625 | |
| Norme d'inspection | EN13240 | EN13240 | |
| Certificat d'essai numéro | RRF - 400 169 | RRF - 4011 2705 | |
Valeurs individats pour la capacité du local à chauffer:
Les locaux ne correspond pas tous aux valeurs actuelles. Pour le volume des locaux à chauffer, les valeurs suivantes selon DIN 18893 peuvent être retenues:
Par circumstances de chauffage favorables: calcul selon DIN 4701
Par circumstances moins favors: 135 (Black Diamond) 130 (Compact) ^3
Par circonstances defavorables: 95 (Black Diamond) 90 (Compact) ^3
Pour un chauffage-temporaire, à une interruption de plus de 8 heures, il est possible de calculer 25% en moins pour le volume àchauffer.
Tableau épaissur de l'iso1ation par épaissur de mur
| épaisseur de mur 10 cm | isolation mantleau convection | |
| Protection du mur | Arrière8 cmCôté8 cmDessous6 cm | |
| Paroi composées d'éléments de construction combustibles | X | |
| Charpente en acier XX | ||
| Meuble encastrable contre le poële XX | ||
| Meuble encastrable dans le mur arrêté XX | ||
| Autres parois | ||
| Epaisseur de paroi < 10 cm XX | ||
| Epaisseur de paroi > 10 cm (peut être un mur de maçonnerie) | - | |
| Tableau indiquant qu'elle épaisseur de l'isoaction est à désir par qu'elle épaisseur de mur pour la protection des parois encastrées | ||
Tableau matérielieu isolant. NB: seul le matérielieu indiquedans la zone grise est admis.
Selectionnez le matériel d'iso1ation proposé au tableau. Le groupe 99 est INTERDIT
| Isolation Embal la plus élevée. | lage Conduction | thermique Temp e de ser | v Densité | ||||||
| no | article | no | forme | no | emballage | no | °C | no | kg/m3 |
| 10 | laine minérale | 01 | bandes | 01 | matelats piqués | 10 | 100 | 02 | 20 |
| 11 | laine minérale | 02 | laine en vrac | matelats piqués | 12 | 120 | 03 | 30 | |
| 12 | laine de roche | 03 | laine | 02 | matelats piqués | 14 | 140 | 04 | 40 |
| 13 | scories | granulat | g. courbe 2 | 16 | 160 | 05 | 50 | ||
| 04 | feutre | 06 | 60 | ||||||
| 05 | mat. a lamelles | 10 | ecailles | 07 | 70 | ||||
| g. courbe 1 | 08 | 80 | |||||||
| 06 | matelats piqués | 11 | ecailles | 09 | 90 | ||||
| 07 | panneaux | g. courbe 2 | 10 | 100 | |||||
| 08 | plats | 72 | 720 | 11 | 110 | ||||
| 09 | segments | 20 | panneaux | 74 | 740 | 12 | 120 | ||
| 10 | tresses | g. courbe 1 | 76 | 760 | 13 | 130 | |||
| 21 | panneaux | ||||||||
| g. courbe 2 | 18 | 180 | |||||||
| 99 | autres | 99 | seul | 99 | 99 | ||||
Montage des Wandmodels 55
Montage des Wandmodels
s'il you plaith joindre copie de la preuve d'achat
La garantie couvreetous des defaults qui resulteraient des vices de matière et de construction. Dans ce cas, vous receive des pièces nouvelles gratuitemet. Les frais de salaire et autres frais n'estrent pas dans le champelagarantie. Les pièces défectueuses peuvent être extréquencés franco wADWERS Metalproducten B.V., Ambtweg 4,7077 AL, Nettenden, Pays Bas.
Avant de procedera la pose de I'appareil youdewezverifier si le poe ne presente pas des dormages viables.Dans ce cas il ne faut pas accepter I'appareil en prendre contact avec voire. fouisseur.
La garantie ne couvreet pas la vitre et ne s'applique pas aux déchangements provenant d'une mauvaise utilisation, d'un manque de respect de la réglementation nationale et des instructions d'installation et d'emploi oufins avec l'apparil, d'une installation effectue par un installateur ou revendeur non-agree par WANDERS, d'un début d'entretien et en cas ou le peoit semittais passé en autres mains. La garantie ne s'applique pas non plus si un combustible non approprié a été utilisé.
WANDEFS n'est pas responsable des eventuelles fissures au plaitage de parmentement et des décorations des paroils, plufonds et ou grilles après le chauaultage du peuple. Les décorations peuvent être causées par la combustion des grains de poussée dans le manseau de convection. Pour réduire au maximum des fissures au plaitage et les décorations eventuelles, veilliez vous reporter aux consignes généralement données dans le commerce sur les peôles d'ambiance. Vote instantaler vous renseignera.
Les plaitnes sont examinées après qu'elles ont été presentses par l'établissement de vente, par l'installateur, accompagnées d'une copie de la facture d'achat indiquant le date d'achat. Les réparations ne donnant pas droit à une prerogation de la durée de garantie.
Les dommages conséquents sont exclus.
