BEDIENUNGSANLEITUNG Black Diamond Compact WANDERS

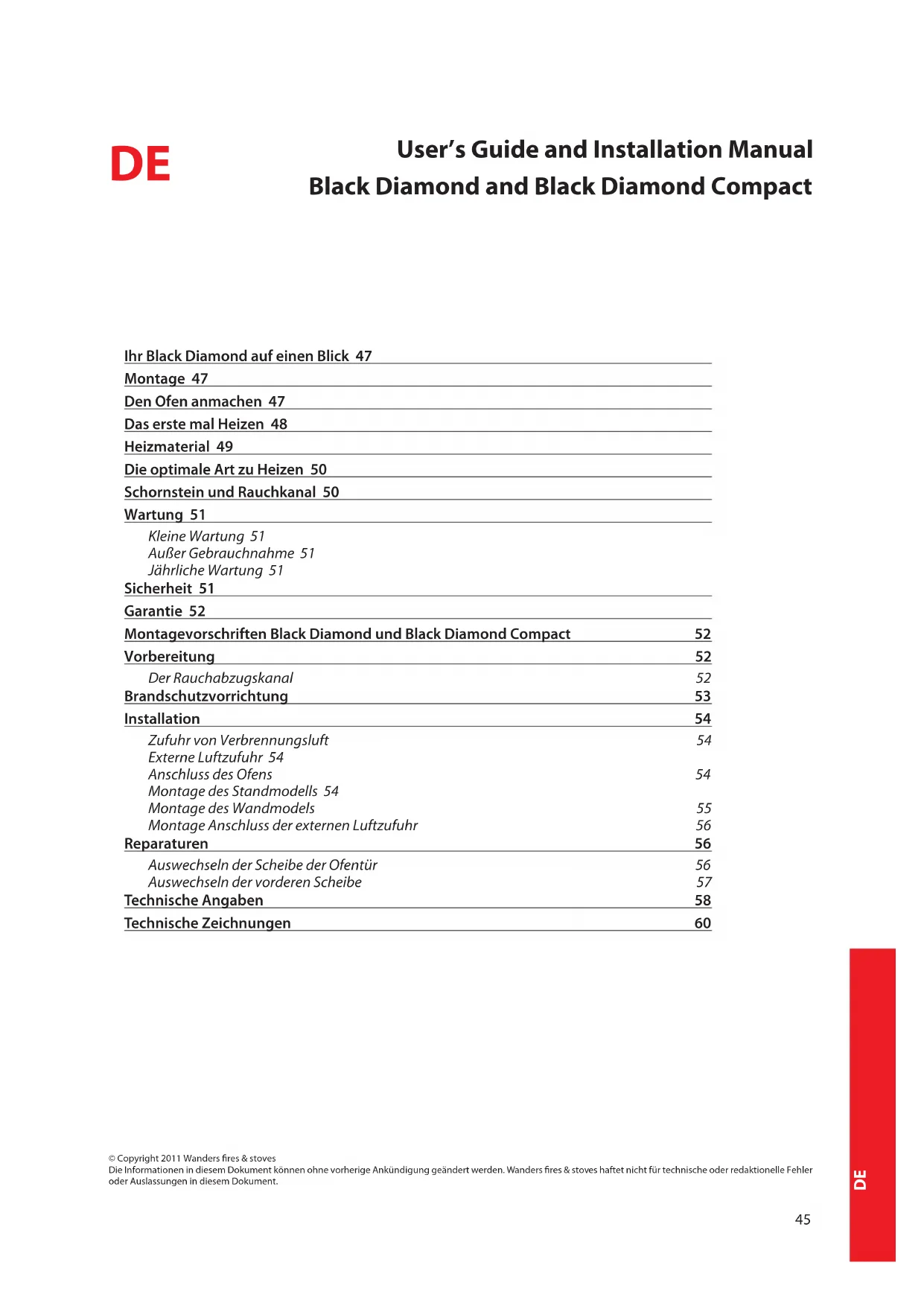

Bedienungsanleitung und Installationsvorschriften 45

Geachte klant,

Technische tekeningen

Algemeen

De Black Diamond

Ihr Black Diamond auf einen Blick 47

Montage 47

Den Ofen anmachen 47

Das erstemal Heizen 48

Heizmaterial 49

Die optimale Art zu Heizen 50

Schornstein und Rauchkanal 50

Wartung 51

Kleine Wartung 51

Außer Gebrauchnahme 51

Jährliche Wartung 51

Sicherheit 51

Garantie 52

Montagevorschriften Black Diamond und Black Diamond Compact 52

Vorbereitung 52

Der Rauchabzugskanal 52

Brandschutzvorrichtung 53

Installation 54

Zufuhr von Verbrennungsluft 54

Externaluftzufuhr 54

Anschluss des Ofens

Montage des Standmodells 54

Montage Anschluss der externen Luftzufuhr 56

Reparaturen 56

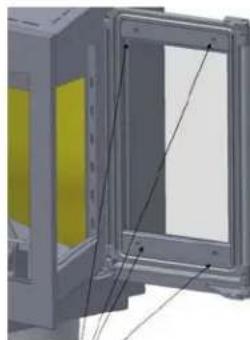

Auswechseln der Scheibe der Ofentür 56

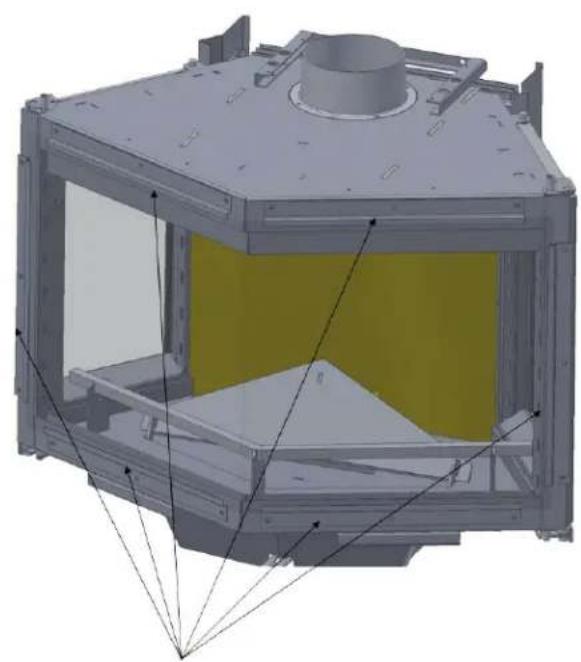

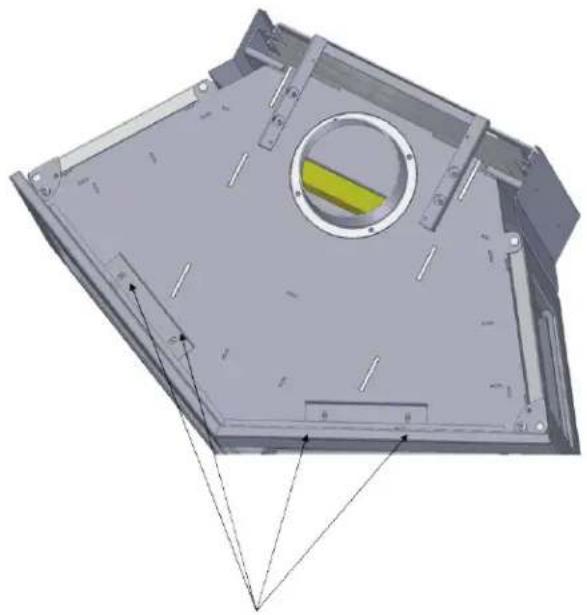

Auswechseln der vorderen Scheibe 57

Technische Angaben 58

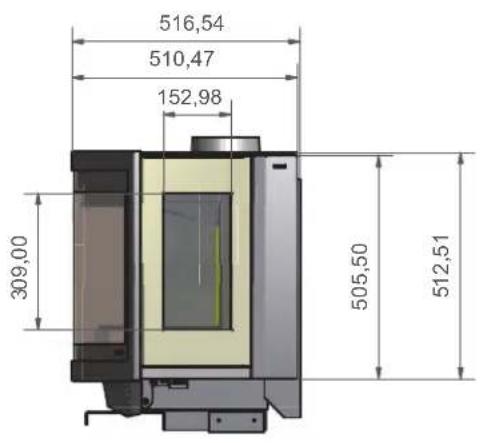

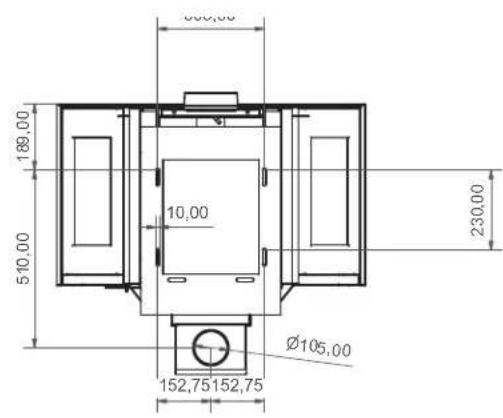

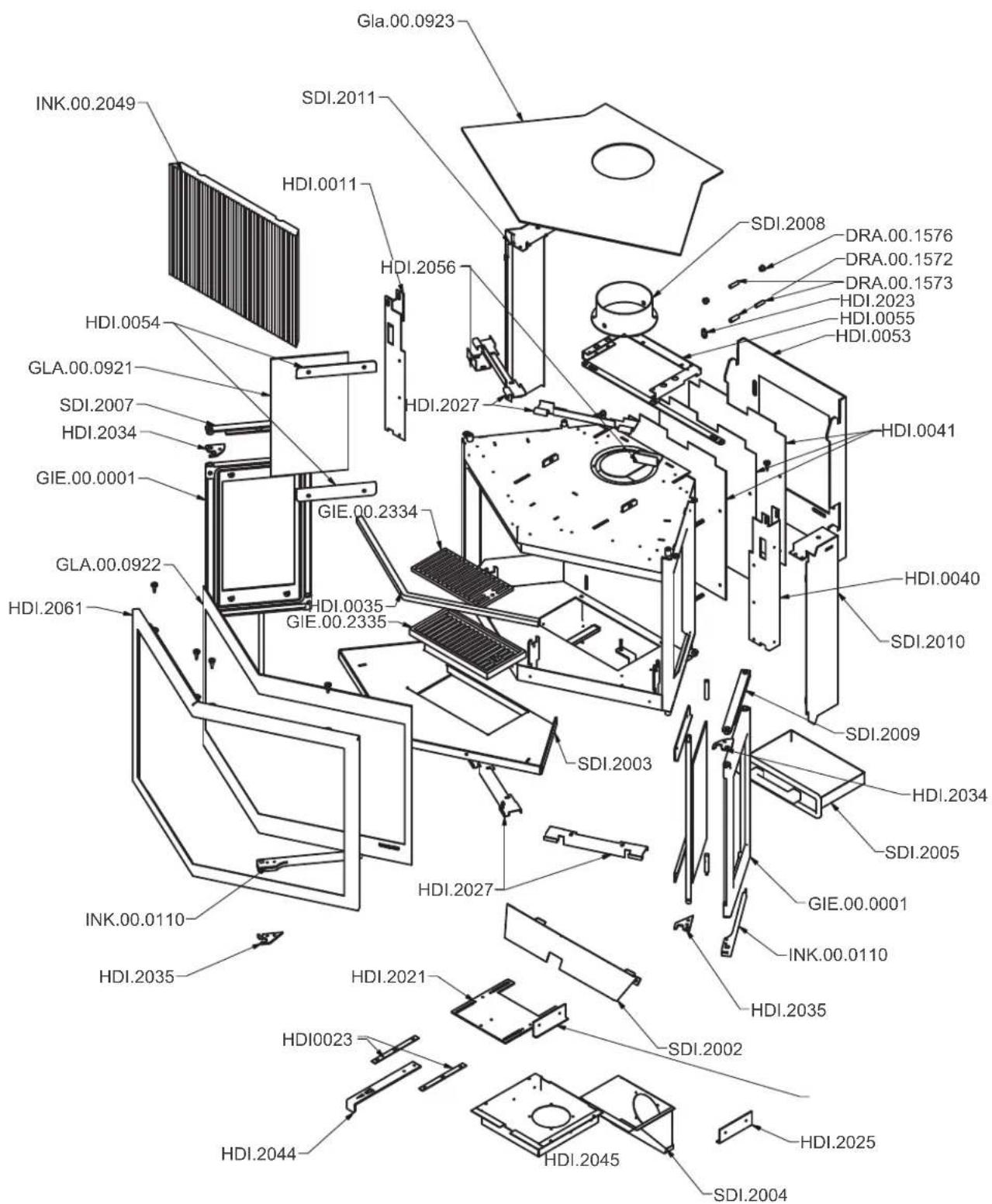

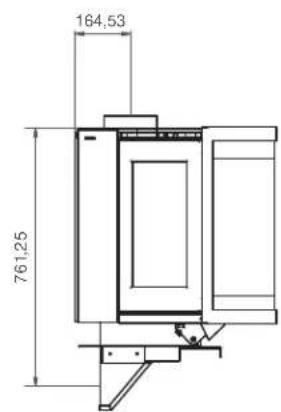

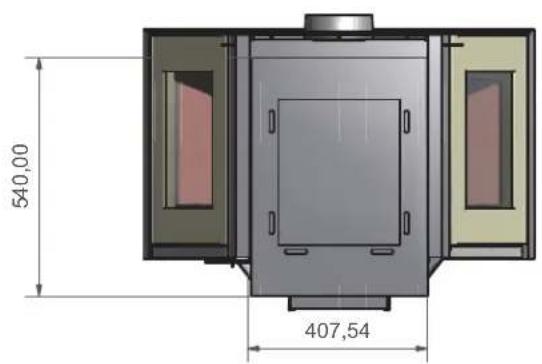

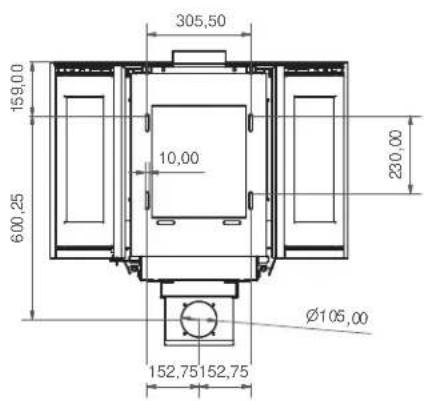

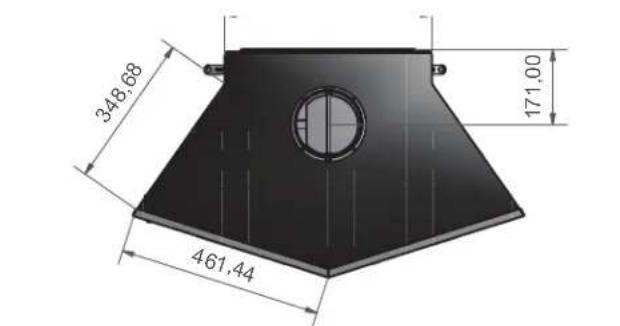

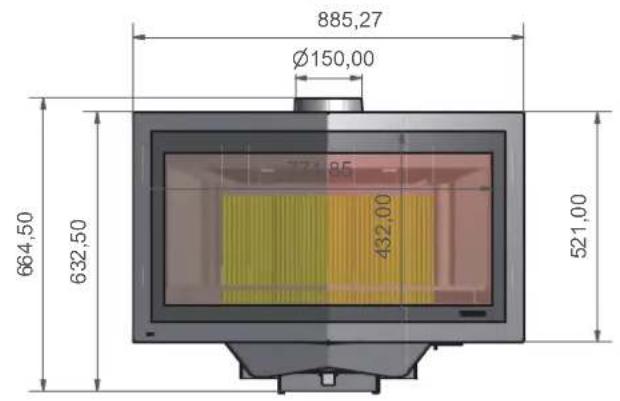

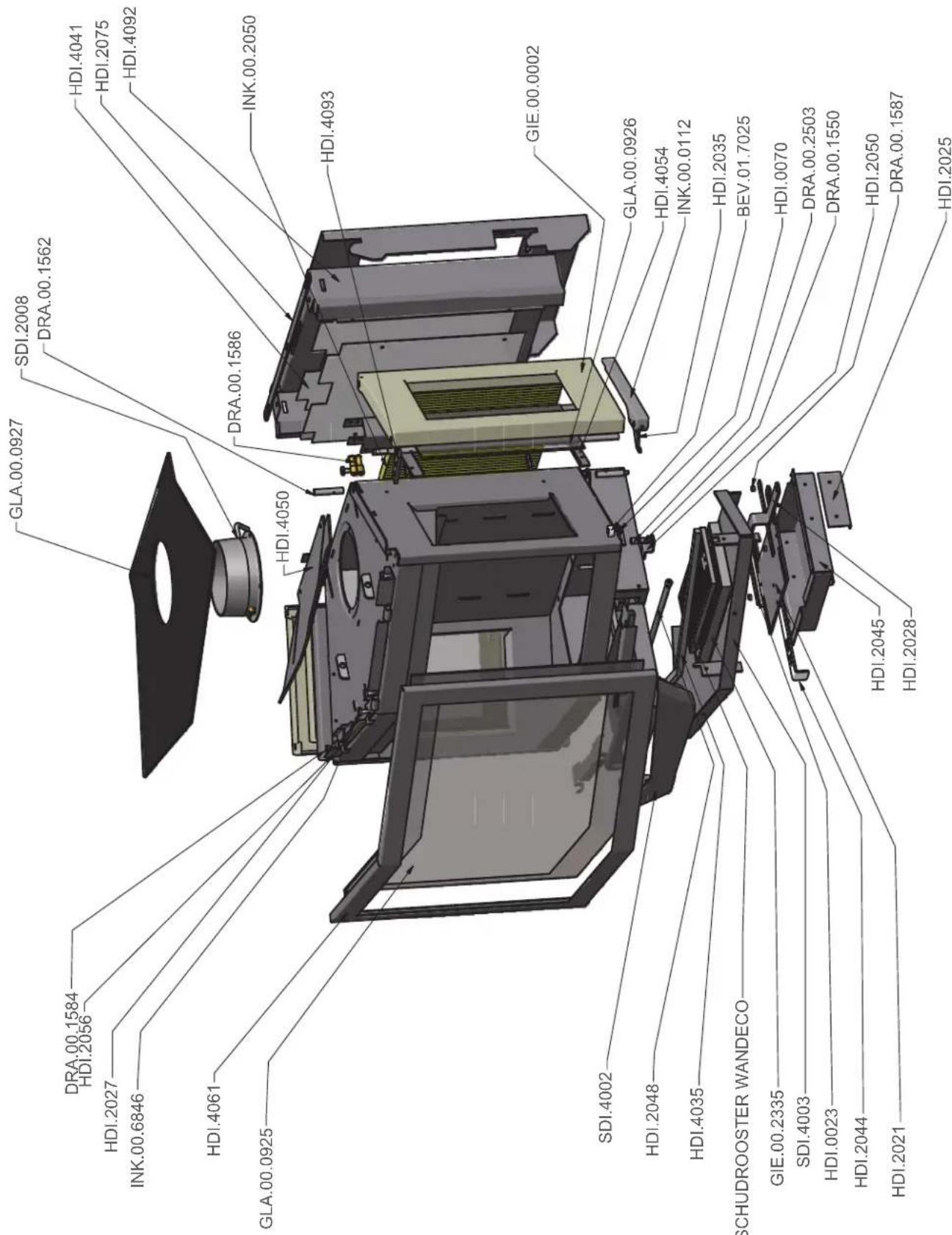

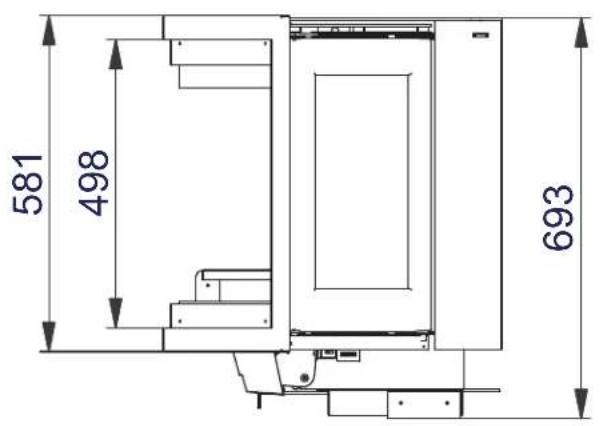

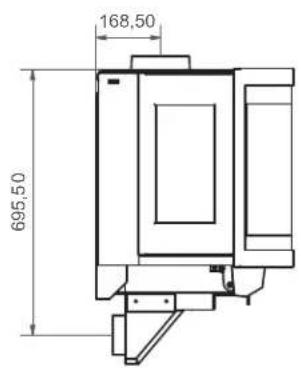

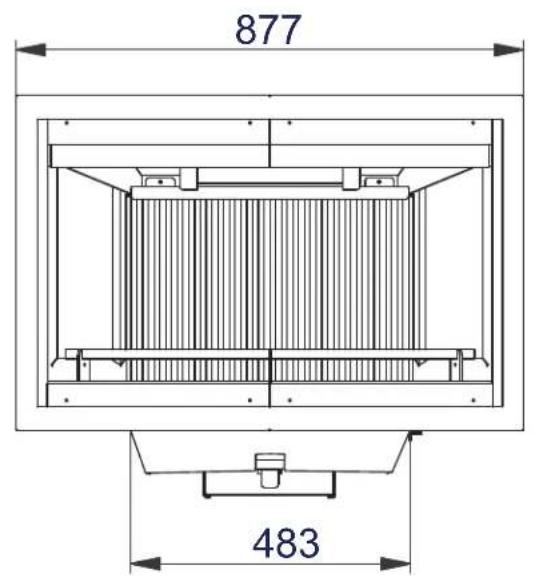

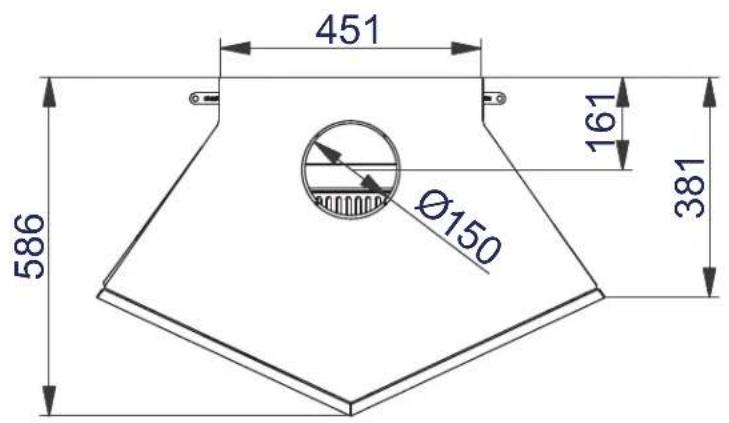

Technische Zeichnungen 60

Sehr gehrter Kunde,

Herzlichen Glückwunsch zum Kauf Ihres Holzofens, der eine komfortable Wärmequelle ist die Ihnen jahrelang Freue machen wird. Dank seiner einzigartigen Form, ist der Black Diamond von überall im Zimmer zu sehen.

Bei der Entwicklung these Holzofens haben wir besonder auf Gebrauchsfreundlichkeit, Betriebssicherheit und Design geachtet. Der Black Diamond ist in unserer eigenen Fabrik in Netterden entwickelt, hergestellt und großeils handgemacht. Bei der Produktion wurden nur die besten Materiale, die den europäischen Normen entsprechen, eingesetzt. Damit gewährleisten wir eine large Lebensdauer these Holzofens.

Im ersten Teil dieser Gebrauchsanweisung geben wir Ohnen Tipps und Hinweise für die richtige und sichere Art Ihren Holzofen zu benützen. Im zweiten Teil befinden sich die Installationsvorschriften sowie auch die technischen Angaben这点es Black Diamond Ofens. Diese sind vor Allem für den Installateur wichtig.

Vor Gebrauch Ihres Holzofens bitten wir Sie die Gebrauchsanweisung sorgfältig zu lessen und sie dann gut zu bewahren. Ihr Installateur braucht vielrecht diese Anleitung für die jährliche Wartung Ihres Ofens.

Wir wünschen Ihnen viel Wärme mit ihrem Kauf.

Das WANDERS Team

Das Gerät darf nicht ohne Glas benutzt werden.
- Stellen Sie keinener brennbaren Sachen in die Nähe des Gerätes.
- Dieses Gerät ist nicht zu bedienen durch Personen (inklusive Kinder) die Geistlich oder Körperlich nicht dazu fähig sind das Gerät Sicher zu benutzen oder die Anleitung nicht gelesen haben. Sorgen Sie darüber dass diese Personen überwacht werden wenn in der Höhe des Gerätes.
Die Benutzung von einem Kaminschirm wird empfohlen um offen genannte Personen und Kinder zu beschützen
- Dieses Gerät soll von einem anerkannten Installateur montiert werden. Dabei müssen alle nationalen und örtlichen Vorschriften beachtet werden.

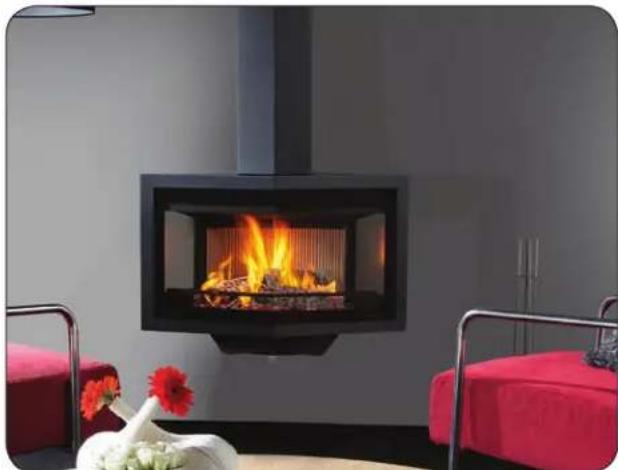

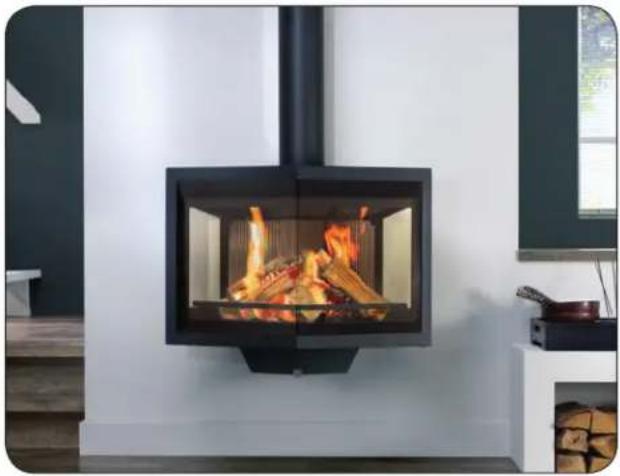

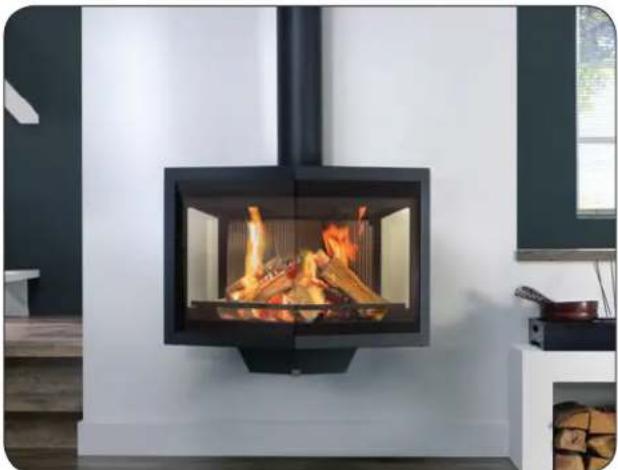

Ihr Black Diamond auf einen Blick

Der Black Diamond

Der Black Diamond Compact

Der Black Diamond ist die Kombination von einer bequemen und effizienten Wärmequelle. Die großen Glasflächen strahlen die Wärme des Ofens direkt in die Umgebung, wodurch Ihr Zimmer schnell gemütlich warm wird. Die eingebaute Rauchgas Stauplatte bewirkt, dass die Rauchgase im Ofen umgeleitet werden und zusammen mit der zusätzlichen Nachverbrennung bedeutet dies, dass die Rauchgase better verbrennen und dadurch das Milieu weniger belasten. Mit dem eingebauten Lüftungsschieben konnen Sie selbst die Zufuhr von Verbrennungsluft einstellen. So konnen Sie selbst bestimmen, wie stark der Ofen brennt und wie viel Wärme der Ofen abgibt.

Montage

Im Allgemeinen kummert sich der Handler, wo Sie den Ofen gekauft haben, auch um die Installation. Wenn das nicht der Fall ist, beachten Sie, dass die Installation von einem anerkannten Installateur gemacht wird. Ein anerkanter Installateur kann Ohnen auch den korrekten Rat geben, über den Rauchabzugskanal an welchen der Ofen angeschlossen werden muss. Der Anschluss der Holzöfen durch Unbefugte, ist verboten. In dem Fall konnen wir Ohnen die gute Funktion des Black Diamond Ofens nicht garantieren.

Be der Installation mssen Sie auch auf die Brandschutzvorrichtung achen. Siehe Seite 53.

Dieser Holzofen ist als Zusatzheizung geeignet und kein Ersatz für ihre Zentralheizung.

Den Ofen anmachen

Ichren Ofen im Herbst oder Ende Winter anmachen

Wenn die Außen- und Raumtemperatur nicht viel verschieden sind, ist einGreater Kaminabzug eine richtige Herausforderung. Früh im Herbst oder Ende des Winters konnen Sie für einen gute Abzug sorgen, indem Sie weniger Holz verbrennen und alle Luftungsöffnungen maximal offen halten. Viel Luftzufahr fordert einechnelle Erwärung und regt einen gute Abzug an. Mit weniger Holz heizen verhindert, dass der Rauch wieder in den Raum stromen kann.

Der Ofen wird beim anmachen und heizen sehr heißt und braucht mindestens zwei Stunden um abzukühlen. Berühren Sie deshalb den Ofen während des Heizens oder bis zwei Stunden danach,

nicht ohne Schutz und bedierten Sie den Ofen immer mit Handschuhen, weil Sie sich sonst schwer verbrennen können.

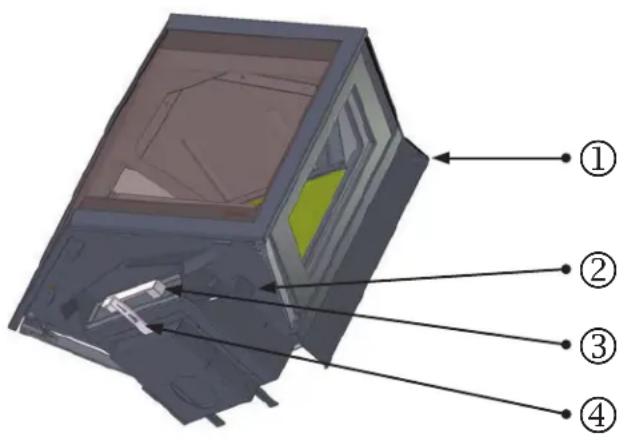

Öffnen Sie die Klappe ① im Rauchabzugskanal. Bringen Sieden Luftungsschieber ④ in den maximalen Stand. Die Ofentür öffnen und etwas zerknülltes Papier oder Zündwürfel in den Ofen legen und darauf eine neue Holzstücke. Zünden Sie das Holz an und halten die Tur einen Spalt für zusätzliche Luftzuführ offen. Schieben Sie eventuell den Aschekasten ③ und Rüttelrost ② leicht auf. Wenn der Ofen richtig brennt, etwa nach fünf Minuten, konnen Ofenture und Aschekasten wieder geschlossen werden. Legen Sie nie mehr als drei Holzscheite auf einmal in den Ofen. Achten Sie immer darauf, dass der Raum gute Luftung hat wenn der Ofen brennt. Wenn Sie das Feuer drosseln wollen, schreiben Sie dann erst die

Klappe im Rauchgasabzug und schlieben erst danach die Luftzufuhr und den Rüttelrost.

Achten Sie auf Fingerabrücke

Achten Sie daraufuf, dass Sie die Scheiben des Ofens nicht mit den Fingern berühren. Fingerabrücke brennen in das Glas und können danach nicht mehr entfernt werden.

Es ist verboten, mit flüssigen Stoffen, so wie Benzin und Spiritus, den Ofen anzumachen.

Vermeiden Sie, dass im gleichen Raum in welchem der Ofen staat, eine Abzughaube an ist. Berühren Sie während des Heizens nie die lackierten Teile des Ofens.

Das erstemal Heizen

Verfürbung von Wänden, Decken und Roste

Durch Heizen des Ofens, können Wände, Decken und Roste sich verfürben. Das kommt daher, dass Staubteilchen im Konvektionsmantel verbrennen. Das ist ein natürlicher Vorgang, wofür WANDERS nicht verantwortlich ist. Um Vergebung zu minimalisieren, verweisen wir Sie auf den Rat der von der Branche der Kaminöfen gegeben wird. Ihr Installateur kann Sie damit beraten.

Wenn Sie den Black Diamond das erste Mal in Gebrauchnehmen, muss der Ofen „eingebrannt" werden. Das Gerät ist mit einer hitzebeständigen Lackschicht versehen, die bei Temperaten die hoher sind als 400^ Celsius, in den Ofen einbrennen. Das geschieht die ersten paar Male, wenn Sie die ersten paar Male heizen, wenn die Temperaten auf mehr als 600^ Celsius steigen. Außer dem kann diese „Einbrennen" einen unangenehmen Geruch mit sich bringen, der aber unschädlich ist. Wir raten Ihnen, den Ofen die ersten 4 bis 6 Mal mindestens 6 Stunden mit nicht zu viel Heizmaterial brennen zu halten. Wahrend des Heizens muss gut geluftet werden. Vermeiden Sie, dass, während Sie heizen, im selbst Raum eine Abzughaube an ist; Eine Abzugshaubezieht Verbrennungsluft, die der Ofen braucht, weg.

Während des Einbrennens kann sich ein Belag auf Scheiben und Ofentür bilden. Diese Belag kann gaz einfach mit einem feuchten Tuch abgewischt werden, wenn der Ofen wieder kalt ist. Sie können auch spezielles Reinigungsmittel für keramische Kochplatten benützen. Berühren Sie die Scheiben, ach dem Reinigen, nicht mehr. Fingerabdrücker brennen in das Glas und halten sich nicht mehr entfernen.

Neubauwohnung oder vor kurzem renoviert?

Warten Sie sechs Wochen mit heizen in einer Neubauwohnung die vor kurzem fertig gestellt wurde, oder einem Raum der stark renoviert wurde. In den Wänden und Decken befinden sich noch Gase, Weichmacher und Feuchtigkeit von den Stuck- und Malerarbeiten. Durch die warmen Luftströme können sich die vielen Staubteilchen im Raum verfürben und sich auf Wände und Decken festsetzen. Auch die noch vorhandene Feuchtigkeit in Wänden und Decken erwartt sich und kann gelbe Flecken verursachen.

Heizmaterial

Holzarten und Lagerung

Alle Arten sauberes, gespaltetes und trockenes Holz konnen als Heizmaterial gebraucht werden. Harte Holzarten, sowie Eiche, Buche und Birke brennen langsam, geben viel Wärme ab und bildenleitung Holzkohle. Weichere Holzarten, sowie Kiefer, Tanne und Poppel erzeugen mehr Flammen aber weniger Wärme und weniger Holzkohle.

Holz wird am Besten an einer windigen Stelle, aber gut vom Regen geschützt, gelagert. So trocknet das Holz auf natürliche Art. Stapeln Sie die Holzblöcke auf einer alten Palette oder auf einem Rost. So kann das Holz auch von unter trocknen und bleiben die untersten Holzblöcke trocken.

Holzart Trocknungszeit
Kiefer, Pappel 1 Jahr
Linde, Weide, Tanne, Birke, Esche, Erle	1,5 Jahre
Obstbäume, Buche 2 Jahre
Eiche 2,5 Jahre

Der Black Diamond kann nur mit Holz beheizt werden. Legen Sie nie mehr als 3 - 4Kg Heizmaterial in den Ofen. Benützen Sie immer sauberes, gehacktes Holz das genügend trocken ist. Die Trocknungszeiten sehen Sie in der Tabelle oben. Feuchtes Holz brennt schlecht und erzeugt übermöig viel Rauch. Dadurch konnen die Scheiben des Ofens vom Russ schwarz werden. Russ kann sich auch im Rauchabzugkanal festsetzen, was die Möglichkeit auf einen Schornsteinbrand erhöht.

Frisches feuchtes Holz enthalt noch ungebähr 50% Feuchtigkeit. Nach einer Trocknungszeit von einem Jahr, enthalt gespaltetes Holz noch 20% Feuchtigkeit. Nach zwei Jahren Trocknung ist der Feuchtigkeitsgehalt auf 12 bis 15% gesunken. Trockenes Holz gibt eine ähnliche Flamme und so gut wie kein Rauch ab. Während des Verbrennens kann man das Holz prasseln horen. Feuchtes Holz erzeugt ein zischendes Geräusch, viel Rauch und eine keine Flamme. Die Freude am Heizen und die Nutzleistung werden stark beeinträchtigt.

Benützen Sie in Ihr dem Ofen keine Holzbäcks die Paraffin enthalten. Wenn die Ofentür geschlossen ist schmilzt das Paraffin zu schnell aus den Holzbäcken. Die verschmutzten Rauchgase die dadurch entstehen, bilden einen Niederschlag auf der Scheibe der Ofentür, brennen ins Glas und können dann nicht mehr entfern't werden.

Benützen Sie kein gestrichenes, imprägniertes, verleimtes oder anderweitig bearbeitetes Holz. Die Rauchgase sind sehr schädlich für das Milieu und können ihren Ofen antasten. Es ist auch verboten darin Plastik oder anderen Abfall, wegen der giftingigen Rauchentwicklung, zu verbrennen.

Die optimale Art zu Heizen

Die Öfen von WANDERS sind so entworfen, dass Sie die Beste Nutzleistung erzeugen. Ein gut beheizter Holzofen kann eine Nutzleistung von etwa 75% erreichen. Dadurch verbrauchen Sie weniger Holz um genauso viel Wärme zu erzeugen. Darüber hinaus, verursacht ein gut beheizter Ofen weniger Verschmutzung durch Rauch. Hier einige Tipps für viel Freude am Heizen:

Heizen Sie ihren Ofen immer mit geschlossener Tur. Dadurch liegt die Nutzleistung 8- bis 10-mal hoher. Wenn die Ofentur auf ist, saugt der Kamin mehr Luft, als fur eine gute Verbrennung nötig ist, an. Die relative kalte Luft kühlt auch das Feuer. Gleichzeitig wird auch Feuerschaden durch heraussprühende Funken, vor allem bei Nadelholz, vermieden.
- Legen Sie nie mehr als 3 Holzsche auf das Feuer. Viel Heizmaterial verhindert eine effiziente Verbrennung und belastetURNOTig das Milieu.
Lüften Sie gut den Raum wenn Sie heizen. Ein prasselndes Holzfeuer hat einen minimalen Verbrauch von 25 Kubikmeter Luft pro Stunde. Machen Sie nie eine Abzugshaube an, wenn im gleichen Raum ein Ofen brennt.
Vorsicht bei windstillem und nebligem Wetter. Bei windstillem Wetter gibt es beinahe keinen Zug um Kamin. Weil Rauch schwerer ist als Luft, ist es möglich, dass der Rauch in den Raum stromt. Bei Nebel kuhl tann der Rauch aus dem Schornstein sehr schnell abkühlen und fallen und damit in der Umgebung hinterlich sein.
- Löschen Sie nie das Feuer mit Wasser, sondern halten es von selbst ausgegeben. Die Materiale im Ofen konnen sich sonst durch den plötzlichen Temperaturunterschied verformen oder reiben.
- Wenn Sie das Feuer drosseln wollen, müssen Sie erst die Rauchgasabzugsklappe schlieben und danach dann die Luftzufahr.

Schornstein und Rauchkanal

Was tun wenn es einen Schornsteinbrand gibt?

Bei einem Schornsteinbrand müssen Sie�始 das Ventil im Schornstein und alle andere Luftzufuhrkanale schlieben. Die Feuerwehr anrufen. Nach dem Löschen muss der Schornstein und der Ofen von ihrem Installateur überprüft und neu zugelassen werden.

Der Schornstein ist der wichtige Teil Ihres Holzofens;

Der korrekte Schornstein verhindert dass Rauch in den Raum stromt, sich ein Belag auf der Scheibe bildet und schlechte Verbrennung. Bevor Sie den Ofen montieren, muss Ihr Handler oder ein anerkannter Schornsteinfeger den Schornsteinkanal über dieGPCantekontrollierenob er mindestens einen Durchmesser von 150 Millimeter hat und ob der Kanal sauber, glatt und dicht ist.

Schornstein mit gutem Zug

Warme Luft will steigen. Auf thisem Prinzip Funktioniert jeder Schornstein. Was besteht hilft, ist dass der Wind auch noch die Luft von der Schornsteinausmündung „weg saugt".

Manchmal kann aber ein Fallwind die umgekehrte Wirkung haben und die Luft in den Schornstein blasen. So kann auch eine relativ schwere Nebelluft den gutezug im Schornstein hemmen. Auch ein zu langer Rauchkanal mit rauer Oberfläche und zu vielen Biegungen ergibt diese Wirkung. Bei einem natürlich schlechten Zug kann Sie der Installateur über den Gebrauch eines Ventilators im Rauchkanal aufklären.

Wartung

Kleine Wartung

• Wir raten Ihnen, eine zwei bis drei Zentimeter dicke Schicht Asche liegen zu halten. Dies gewährt einen Schutz für die Feuerstelle.
  Entferen Sie zwei- bis dreimal pro Woch die abgekuhlte Asche aus dem Aschekasten. Wir raten Ihnen einen Ascheimer zu benutzen. Ein sauberer/leerer Aschekasten ist deshalb so wichtig, weil auch durch den Aschekasten Verbrennungsluft angesaugt wird.
  Den Ruttelrost im Kaminofen mit einer weichen Bürste abfegen.
• Reinigen Sie den Ofen an der Außenseite mit einem feuchten, nicht fusselndem, Tuch. Benutzen Sie nur milde Putz- oder Scheuermittel.
• Reinigen Sie die kalten Scheiben mit einem Putzmittel für Keramikkochplatten. Berühren Sie dann das gereinigte Glas nicht mehr mit ihren Fingern. Fingerabrücke brennen ins Glas.
  Schmieren Sie ab und zu die Scharniere der Ofentur.

Benutzen Sie keine beibenden Putz- und Scheuermittel im ihren Ofen zu pflegen.

Außer Gebrauchnahme

Schlieben Sie die Tur und Luftzufuhr im Sommer
- Legen Sie Feuchtigkeitsabsorbierendes Salz in den Ofen, wenn dieser in einem feuchten Raum steht.

Jährliche Wartung

Mit Bezug auf Brandschutz und eventuell einer Brandschutzversicherung, müssen Sie den Schornstein jährlich durch einen anerkannten Schornsteinfeger fegen halten.
- Lassen Sie jährlich den Rauchgasabzug und die Verbrennungsluftzufahr des doppelwandigen Rauchkanalsystems auf Undurchlösigkeit prufen.
- Lassen Sie jährlich die Funktion der Schieber und/oder Klappen kontrollieren.
- Lassen Sie jährlich all Dichtungen von Turen und Glasscheiben auf Verschleiberscheinungen prüfen.

Sicherheit

Mit einem Holzofen von WANDERS haben Sie eine bequeme und sichere Wärmequelle im Haus.

Der Brandschutz fängt schon bei der korrekten Montage und einem gut Funktionierendem Rauchgasabzug an. Ihr Installateur muss sich deshalb an die Montagevorschriften, sowie auf Seite 52 und folgende Seiten beschreiben, halten. Für sicheres Heizen sind auch folgende Punkte wichtig:

1. Beheizen Sie den Ofen soviet wie möglich mit geschlossener Tur. Dadurch wird die Nutzleistung erhöht und es ist auch better für das Milieu.
2. Verhindern Sie, dass keine Kinder oder hilfsbedürftige Personen in die Höhe des Ofenskommen und lessen Sie sie nicht allein wenn der Ofen brennt. Benutzen Sie eventuell einen Kaminvorsatz.
3. Giessen oder legen Sie keine brennbaren material in den Ofen. Dadurch kann der Ofen unwiderruflich beschädigt werden.
4. Wenn der Boden um den Ofen herum aus brennbarem Material ist, benutzen Sie dann eine feuerfeste Bodenplatte. Die Bodenplatte muss mindestens eine große von: -an der Vorderseite der Tur: 50 cm ab Außenseite des Ofens - an den Seiten der Tur: 30 cm Außenseite des ab Ofens
5. Bringen Sie keine brennbare Materiale, zum Beispiel Gardinen, Holzgegenstände (Schränke, Gemälde) in der Nähe des Ofens oder des Rauchkanals an. Halten Sie mindestens einen Abstand von 80 Zentimeter gemessen ab der Außenseite des Ofens und des Kamins, ein.
6. Bekleiden Sie nie den Kamin mit brennbarem Material (z.B. Tapete).
7. Beachten Sie die Punkte die unter dem Abschnitt „Optimale Art des Heizens" auf Seite 50 beschrieben sind.
8. Lassen Sie den Ofen nur durch einen anerkannten Installateur mit originalen Ersatzteilen reparieren.

Garantie

Auf ihren Black Diamond gibt Ohnen WANDERS Metaal-producten B.V. in Netterden 5 Jahre Garantie ab Kaufdatum, vorausgesetzt dass der Ofen korrekt installiert und gemäß den Anweisungen in dieser Gebrauchsanweisung benutzt wurde. Unter diese Garantie fallen alle Mängel die auf Material- oder Konstruktsfehler zurückzuführen sind. In diesen Fällen erhalten Sie gratis neue Ersatzteile. Der Arbeitslohn und andere Kosten fallen nicht unter die Garantie. Fehlerhafte Teile konnen Sie franco an WANDERS Metaalproducten B.V. Amtweg 4, 7077 AL Netterden (Holland) schicken.

Vor Montage des Ofens mussen Sie kontrollieren ob das Gerät keine sightbaren Schäden aufweist. In dem Fall mussen Sie das Gerät nicht akzeptieren, mussen aber mit ihren Lieferanten Kontakt aufnehmen.

Nicht unter die Garantie fallen: Störungen die durch nicht sachgemäßigen Gebrauch entstanden sind; nicht strikte Befolgung der Installations- und Bedienungsvorschriften; Montage durch einen nicht von WANDERS anerkannten Installateur, Vernachlässigung des Ofens und bei einem Wechsel des Besitzers. Die Garantie verfällt auch, wenn verkehrtes Heizmaterial benutzt wurde.

Für folgenden Zubehör gilt eine Garantiefrist von 1 Jahr: alle gusseisernen und vermiculit Teile, das elektrische Zubehör, und der Lack.

Wanders ist nicht verantwortlich für eventuelle Risse im Feinputz und Verfährungen der Wände, Decken und/oder Roste nach Heizen des Ofens. Verfährungen können entstehen weil Staubeilchen im Konvektionsmantel verbrennen. Um eventuelle Risse im Feinputz und Verfährungen zu minimisieren, verweisen Sie auf den Rat der von der Branche für Kaminöfen gegeben wird. Ihr Installateur kann Sie darüber informieren.

Reklamationen werden erst dann behandelt, wenn die Verkaufsfirma, der Installateur eine Reklamation, zusammen mit einer Kopie des Kassenzettel mit Kaufdatum, eingereicht hat. Reparaturen berechtigen nicht zu einer Veränderung der Garantie. Alle Folgeschäden sind ausgeschlossen.

Montagevorschriften Black Diamond und Black Diamond Compact

Der Black Diamond ist gemäß der internationalen Norm EN 13240 und außer dem gemäß einer zusätzlichen Norm für optimes milieu-freundliches Heizen bezüglich Rauchgas Ausstoss (Art. 15a B-Vg des BmfWA) geprüft. Der Ofen kann an einen Rauchkanal mit mehreren Öfen angeschlossen werden. Das Rohr des Rauchgasabzugs hat einen Durchmesser von 150 Millimeter.

Der Ofenarf nur durch einen anerkannten Installateur und gemaβ den unten beschrieben Installationsvorschriften montiert werden. Dabei müssen auch die nationalen und ortlichen Gesetze und Vorschriften fur Installation und Gebrauch von Holzöfen beachtet werden. WANDERS bietet keine Garantie bei unvollständig oder nicht korrekt angeschlossenem oder installiertem Black Diamond.

Der Ofenarf nicht montiert werden in:

Allgemein zugängliche Galerien und Gänge
- Treppenhäuser, außer in Gebäuden mit nur zwei Stockwerken
In Räumen, in welchen leicht entflammbare oder explosive Stoffe verarbeitet werden.
In Räumen in welchen sich eine Abzughaube oder ein mechanisches Absaugsystem befindet, außer dann wenn die Luftzufuhr direkt von außen geholt wird sodass die Verbrennung ohne Gefahr geschehen kann.

Vorbereitung

Der Rauchabzugskanal

Bevor der Ofen montiert werden kann, müssen folgende Punkte beachtet werden:

• Wenn der Ofen an einen schon bestehenden Rauchabzug angeschlossen werden soll, dann muss dieser erst durch einen anerkannten Schornsteinfeger fachkundig gefegt und kontrolliert werden. Eventuell vorhandene Ventile müssen entfernt werden.
• Der Rauchgasabzug des Ofens muss ohne Umwege direkt an den Rauchgaszugskanal angeschlossen werden.
• Der Unterdruck im Rauchabzugskanal muss mindestens 12 Pa oder 0,12 mbar betragen.

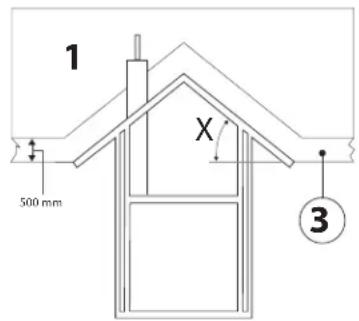

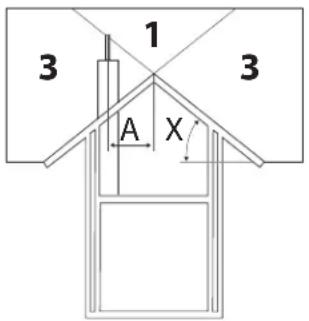

• Der Rauchabzugskanal muss immer in 1 ausmüssen. Siehe unterstehende Skizzen.

X>23°

X<23°

• Der Schornsteinkanal muss bei der Montage sauber und ohne Behinderung einen Durchmesser von 150 mm haben.
  Eventuelle Biegungen im Rauchabzugskanal dürfen nicht mehr als 45 Grad betragen.
• Sie müssen sicheren stellen, dass der Rauchabzugskanal die Rauchgase gut genug und auf sichere Weise abziehen kann.
• Für die Berechnung des Rauchgasabzugkanals finden Sie die Werte unter den Technischen Angaben auf Seite 58.

Brandschutzvorrichtung

Im Zusammenhang mit Brandschutz ist es wichtig, dass Sie die unter erwähnten Vorschriften beachten, bzw. der Ofen montiert wird.

1. Wenn der Fußboden um den Ofen herum aus brennbarem Material ist, dann müssen Sie eine feuerfeste Bodenplatte benutzen. Die Bodenplatte muss mindestens eine Grösse haben: - an der Seite der Tür: 50 cm ab der Außenseite des Ofens - an den Seiten: 30 cm ab der Außenseite des Ofens
2. Halten Sie mindestens 80~cm Abstand zwischen Ofen und brennbaren Materialen ein. Denken Sie damit an Gardinen, Gegenstände aus Holz (Schränke und Gemälde) und Glasgegenstände. Halten Sie den gleichen Abstand vom Rauchabzugskanal ein
3. Holzerne Konstruktion die innerhalb des 80 cm Bereichs des Ofens sind, müssen mit feuerfestem Material verkleidet werden.
4. Wenn der Rauchgasabzug durch die Decke und/oder das Dach führt welche aus brennbarem Material bestehen, müssen diese rundum +80 cm mit feuerfestem Material bekleidet werden. Achten Sie hierbei auf Zwischenbalken und eventuell elektrische Leitungen.
5. Zwischen Ofen und tragenden Konstruktionsteilen aus Stahl muss mindestens ein Abstand von 50 cm (rundum) eingehalten werden.
6. Schützen Sie alle brennbare Materiale die sich in einem Strahl von 80 Zentimeter der Ofentür befinden Nehmen Sie dazu feuerfeste Materiale.
7. Bekleiden Sie den Kamin nie mit brennbarem Material (wie z.B. Tapete)
8. Die Wand hinter dem Kamin muss aus feuerfestem Material sein oder muss damit isoliert werden. Das Isolationsmaterial muss eine Temperatur von 700 Grad Celsius vertragen konnen und eine Dichte von, 80 Kg / m^3 haben. Angaben über Isolationsmaterial finden Sie in der Tabelle auf Seite 59.
9. Vermeiden Sie Wärmedurchschlag bei der Montage. Die Wärme die der Ofen ausstrahlt kann durch die Wandziehen. Dies kann)sugar Brand auf der anderen Seite der Wand verursachen.Verhindern Sie dies!

Installation

Der Black Diamond ist gemäß der internationalen Norm EN 13240 und außer dem gemäß einer zusätzlichen Norm für optimes milieu-freundliches Heizen bezüglich Rauchgasausstoss (Art. 15a B-Vg des BmfWA) geprüft. Der Ofen kann an einen Rauchkanal mit mehreren Öfen angeschlossen werden. Das Rohr des Rauchgasabzugs hat einen Durchmesser von 150 Millimeter.

Zufuhr von Verbrennungsluft

Dem Ofen muss immer genügend frische Verbrennungsluft zugeführrt werden. Wenn notig, machen Sie eine zusätzliche Öffnung für Luftzufahr so nah wie möglich bei dem Ofen. Dadurch vermeiden Sie Zugluft. Eine zusätzliche Luftzufahr ist unbedingt erforderlich wenn:

• Der Raum ein System zur Wärmerückgewinnung hat
• Der Raum ein zentrales Absaugsystem hat
• Eine Abzughaube sich im gleichen Raum befindet

Die Öffnung der Luftzufuhr muss zu schreiben sein, wenn Sie durch eine feuerbestandige Wand führt. Wenn mehrere Öfen im gleichen Raum stehen, müssen genugend Lüftungsöffnungen anwesend sein, sodass sorgloses Heizen gewährleistet wird.

Externe Luftzufuhr

Das Rohr für die Zufahr von Frischluft außen hat einen Durchmesser von 100 mm. Die Luftzufahr kann mit einem Anschluss an der Unterseite des Gerätes angebracht werden. Wenn die Luftzufahr durch eine Brandmauer geführt ist, muss das Rohr mit einem Ventil zu schreiben sein. Wenn das Rohr, einschließlich einer Biegung von 90^ , länger als ein Meter ist, dann muss der Durchmesser des Kanals bigger gemacht werden.

Anschluss des Ofens

DerBlackDiamondisteinschwererHolzofen. DasStandmodellwiegt, einschließlich 2 Meter Rauchgasabzugrohr, 150Kg . Vergewisern Sie sich, dass die Wand oder der Fußboden worauf der Ofen montiert wird, das Gewicht problemlos tragen kann. Bevor Sie den Ofen montieren, befolgen Sie erst die Anweisungen aus dem vorgen Kapitel „Vorbereitung". Schützen Sie ihren Rücken und den Fußboden während der ganzen Montage.

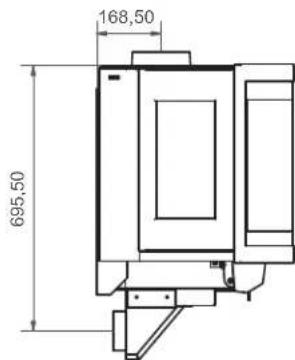

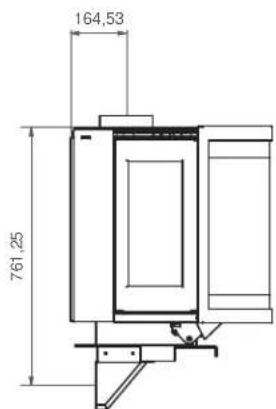

Montage des Standmodells

1. Kontrollieren Sie ob die Wand, vor welche der Ofen gestellt wird, genügend feuerbeständig ist. Lesen Sie hierzu die Angaben im Kapitel „Brandschutz" auf Seite 53.
2. Kontrollieren Sie die Verpackung des Ofens und des Sockels. Montieren Sie keinen Ofen oder Sockel, der beschädigt aus der Verpackung kommt. Melden Sie WANDERS eventuelle Schäden.
3. Vorsicht beim Auspacken des Ofens und schützen Sie darauf den Fußboden: die Rohröffnung unter am Ofen hat einen scharfen Rand.
4. Entfernen Sie die Glasplatte des Kaminofens um eventuelle Beschädigung zu vermeiden.
5. Wenn Sie eine externe Luftzufuhr zum Kamin wünschen,lesen Sie jetzt das Kapitel „ Anschluss externe Luftzufuhr" auf Seite 56.
6. Schützen Sie den Fußboden und kippen den Ofen vorsichtig auf den Rücken.

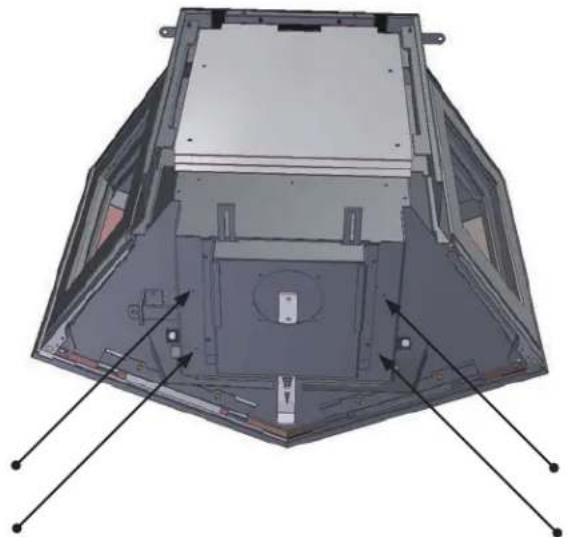

7. Entfernen Sie die 4 Schrauben an der Unterseite (siehe Abbildung)
8. Nehmen Sie den Sockel aus der Verpackung und entfernen die Platte auf der Vorderseite des Sockels, diese ist festgeklemmt.
9. Befestigen Sie den Sockel mit den 4 Schrauben am Ofen.
10. Richten Sie den Ofen vorsichtig wieder auf und stellenihn auf den gewünschten Platz. Denken Sie damit an ihren Rücken.
11. Schlieben Sie, wenn gewünscht, ein weiteres Luftungsrohr an (mindestens 100 Millimeter Durchmesser). Benutzen Sie darauf den Anschluss auf der Rückseite oder Unterseite des Kaminofens.
12. Klichen Sie die Vorderplatte des Sockels wieder fest.
13. Befestigen Sie den Ofen an der Oberseite an der Wand. Nützen Sie kein Kunststoffmaterial zur Befestigung.
14. Legen Sie dann die Glasplatte wieder auf den Ofen.
15. Montieren Sie dann den Rauchgasabzug entwassernd.

1. Kontrollieren Sie, ob die Wand, an welche der Ofen gehängt werden soll, genugend feuerbeständig ist. Lesen Sie dazu die Angaben im Kapitel „Brandschutz" auf Seite 53.
2. Kontrollieren Sie die Verpackung des Ofens und des Sockels. Montieren Sie weder Ofen noch Sockel wenn diese beschädigt aus der Verpackung kommt. Melden Sie WANDERS eventuelle Schäden.
3. Vorsicht beim Auspacken des Ofens und schützen Sie darauf den Fußboden: die Rohröffnung unter am Ofen hat einen scharfen Band.
4. Entfernen Sie die Glasplatte des Ofens dies um eventuelle Beschädigung zu vermeiden.
5. Montieren Sieden Hangebuegel and der Wand. Benutzen Sie dazu nie Material aus Kunststoff zur Befestigung, Achten Sie daraufuf, dass der Hangebuegel genau in der Mitte unter der Abzugsoffnung befestigt ist und dass die Haken nach ober gerichtet sind. Die Bolzen fur die Aufhangung durren nicht mehr als 10 mm aus der Wand ragen.
6. Wenn gewünscht schlieben Sie ein weiteres Rohr, das mindestens 100 mm Durchmesser haben muss, für die Luftzuführ an. Benutzen Sie dazu den Anschluss an der Unterseite des Ofens. Anleitung zur Montage der externen Luftzuführ lessen Sie im nachsten Paragraphen.

1. Hängen Sie den Ofen in die Bülgel. Überbelasten Sie nicht ihren Rücken. Um den Ofen weniger schwer zu machen, können Sie vorübergehend die Scheibe und die Feuerplatte entfern. Montieren Sie den Ofen an der Oberseite im Hängebügel.
2. Legen Sie die Glasplatte wieder auf den Ofen.
3. Montieren Sie den Rauchgasabzug entwassernd.

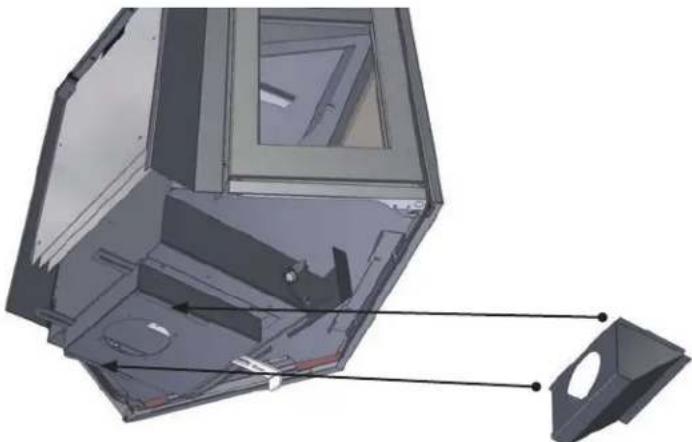

Montage Anschluss der externen Luftzufuhr

1. Befolgen Sie die Punkte 1 bis 5 des Kapitels Montage des Wandmodells.

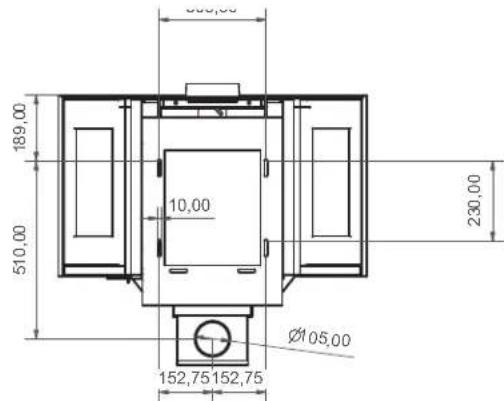

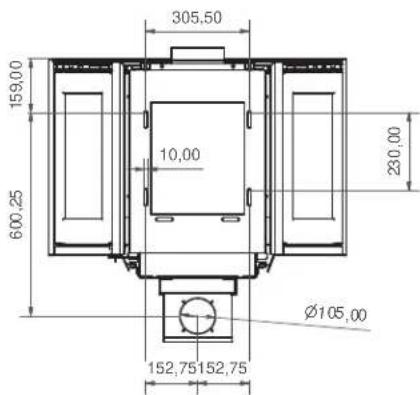

2. Das Aufmass der zu bohrenden Locher ersehen Sie aus der Abbildung des vorigen Paragraph den Montage des Wandmodells.
3. Hangen Sie den Ofen in den Bügel (Vorsicht mit ihrer Rücken). Um den Ofen leichter zu machen, können Sie die Scheibe und die Feuerplatte entfernen (siehe Kapitel Reparaturen auf Seite 56).
4. Bei Anschluss an der Rückseite: das Rohr für externe Luftzuführ in die Öffnung schiben und das Kästchen des externen Luftung Anschlusses in die Mündung schiben.
5. Bei Anschluss an der Unterseite: dann ist das extra Kästchen für Luftung nicht möglich.
6. Machen Sie jetzt weiter mit Punkt 7 des vorherigen Kapitels „Montage des Wandmodells".

Reparaturen

Ausweiseln der Scheibe der Ofentür

• Offnen Sie die Tur mit der kaputten Scheibe
  Entfernen Sie die Glasstreifen an der Innenseite der Tur.
  Wechseln Sie die Scheibe aus. Vorsicht, das Glas ist scharf.
• Kontrollieren Sie ob die Keramikstreifen noch ganz sind und fest auf der Tur sitzen. Im gegebenen Fall kleben Sie diese wieder mit neutrale Silikonkit fest oder ersetzen Sie sie vollständig.
• Brechen Sie das kaputte Glas vollständig aus und ersetzen es (Vorsicht scharfe Ränder)
  Montieren Sie alles wieder zusammen.

Ausweiseln der vorderen Scheibe

Entfernen Sie die Glasplatte und schrauben die zwei Bieg al.
- Nehmen Sie die gewöblte vordere Scheibe hereaus indem Sie sie nach vorne und leicht nach unten kappen. Vorsicht: das Glas ist scharf.
Entfernen Sie die Glasstreifen.
- Kontrollieren Sie ob der keramische Streifen noch ganzt und gut am Ofen festsitzt. Gegebenenfalls kiben Sie diesen wieder mit neutralem Silikonkit fest oder ersetzen Sie ihn vollständig.
Wechseln Sie die gewöblte vordere Scheibe aus. Passen Sie auf die scharfen Ränder auf.
Montieren Sie wieder alles wie gehabt.

Technische Angaben

	Black Diamond Black Diamond Compact
Tür Verschluß I & II I & II Ba
Nominale Leistung* 8 7 kW
Abgasstutzen 150 150 mm
Maximale Füllung 3 3 kg
* Nominale Wärme wird mit einem Schornsteinzug von 0,12 mBar erreicht

Heizmaterial; Holz (30 x 10 cm)
Maximal einlagen 3 Stück
Primäre Luftklappe	maximal
Sekundäre Luftklappe	maximal
Brennzeit Heizmaterial	ungefähr 1 Stunde

Rauchgaswerte gemäß DIN 4705, DIN 18895 Teil 2Mit geschloßener Tür
	Black Diamond	Black Diamond Compact
Abgasmassenstrom	8,4	8,4	g/s
Abgastemperatur	290	290	°C
Mindestförderdruck bei NWL	0,12	0,12	mBar
Wirkungsgrad	78,9	79,0	%
CO auf 13% O2	0,07	0,05	%
Feinstaub	26	25	mg/m3
Prüfstelle	1625	1625
Prüfnorm	EN13240	EN13240
Prüfungsgutachten Nummer	RRF - 400 169	RRF - 4011 2705

Richtwerte für den Inhalt des zu wärmdenden Raums:

Nicht alle Räume entsprechen den heutigen Vorschriften betreffend Isolation. Für den Inhalt des zu wärmdenden Raums konnen folgende DIN 18893 Werte erwähnt werden:

Bei gänstigen Umständen:

berechnet gemäß DIN 4701

Bei weniger gúnstigen Umständen:

135 (Black Diamond) 130 (Compact) ^3

Bei ungünstigen Umständen:

95 (Black Diamond) 90 (Compact) m³

Fur eine kurzfristige Beheizung, mit einer Unterbrechung von mehr als 8 Stunden, kann man fur den zuremwenden Inhalt 25% weniger rechnen.

Tabelle fur Isolation bei Wanddicke

	Dicke der Wand 10 cm	Isolation Konv.	ektionsMantel
Schutz der Wand		Rückseite8 cmSeite8 cmUnterseite6 cm
Wände aus brennbaren Baumaterial X X
Tragewände aus Stahl X X
Einbaumöbel gegen den Ofen X X
Einbaumöbel an der Wand hinter den Ofen X X
Übrige Wände
Wanddicke < 10 cm X X
Wanddicke > 10 cm (kann gemauerte Wand sein)	-		-
Die Tabelle zeigt an, welche Isolationsdicke gewählt werden muss bei welcher Wanddicke um vor Einbauöfen zu schützen.

Tabelle Isolationsmaterial: NB nur das was im gefärbten Gebiet liegt ist erlaubt.

Isolation Verpack Gebrachte		ckt Wärmeleitung aushcstemp.		Höchste Dichte
nr	artikel	nr	form	nr	verpackt	nr	°C	nr	kg/m3
10	Mineralwolle	01	Bahren	01	Vernähte Matten	10	100	02	20
11	Glaswolle	02	Lose Wolle		Vernähte Matten	12	120	03	30
12	Steinwolle	03	Wolle	02	Vernähte Matten	14	140	04	40
13	Schlakke		Granulat		G. Krumme 2	16	160	05	50
		04	Filz					06	60
		05	Vernähte Lamellenmatte	10	Splitter			07	70
					G. Krumme 1			08	80
		06	Matten	11	Splitter			09	90
		07	Platten		G. Krumme 2			10	100
		08	Schalen			72	720	11	110
		09	Segmente	20	Platten	74	740	12	120
		10	Geflochten		G. Krumme 1	76	760	13	130
				21	Platten
					G. Krumme 2			18	180
		99	Übrige	99	Einzeln	99		99

Suchen Sie sich in der Tabelle das Isolationsmaterial aus. NB; Gruppe 99 ist NICHT zugelassen

Technische tekeningen / Technical drawings / Dessins techniques / Technische Zeichnungen Black Diamond

garantiebewijs / guarantee certificate / certificat de garantie / garantieschein

model / model / modele / modell

seriennummer / serial number nr. de série / seriennummer

aankoop datum / date of purchase
date de lachat / kaufdatum

itte kople vom kaufbeleg beifugen

naam / name / nom / name

adres / address / adress / adress

Unter diese Garantie fallen sie Mängel die auf Materialoder Konstruktionsfehler zurückzuführen sind. In disen feten erhalten Sie bereits neue Ersatzteile. DerArbeitsohn und andere Kosten fallen nicht unter die Garantie.Fehlerhafte Teile konnen Si franco an WANDERS Metaalproducten B.V.Amtweg 4,7077 AL Netterden Holland) schicken.

Vor Montage des Ofens müssen Sie kontrakterien ou das Gerat keine sightbaren Schäden aufweist. In dem Fall müssen sie das Gerat nicht akzeptieren, müssen aber mit ihren Lieferanten Kontakt aufnahmen.

Nicht unter die Garantie fallen: Störungen die durch nicht sachgemäßen Gebrauch entstanden sind; nicht strikte Befolgung der Installations- und Bediunungsvorschriften; Montage durch einen nicht von WANDERS anerkanten Installatuer, Vernachlösung des Ofens und bei einem Wechsel des Besitzers. Die Garantie verfallt auch, wenn verkehrte Heizmaterial benutzt wurde.

Wanders ist nicht verantwortlich für eventuale Risse im Feinputz und Verfährungen der Wände, Decken und/oder Rosta nach Heizen des Ofens. Verfährungen können entsetehen weil Staubteilchen im Konveltansmantel verbrennen. Um eventuelle Risse im Feinputz und Verfahrungen zu minimallieren, verwiesen Sie auf den Rat der von der Branche für Kaminöfen gegeben wird. Ihr Installeur kann sie darüber informieren.

Reklamationen werden erst dann behandelt, wenn die Verkaufsfirma, der Installeur une Reklamationzusammen mit einer Kopie des Kassenzettelts mit Kaufdatum, eingerecht hat. Reparaturen berechtungen nicht zu einer Veränderung der Garantie.

Alle Folgeschäden sind ausgeschlossen.
