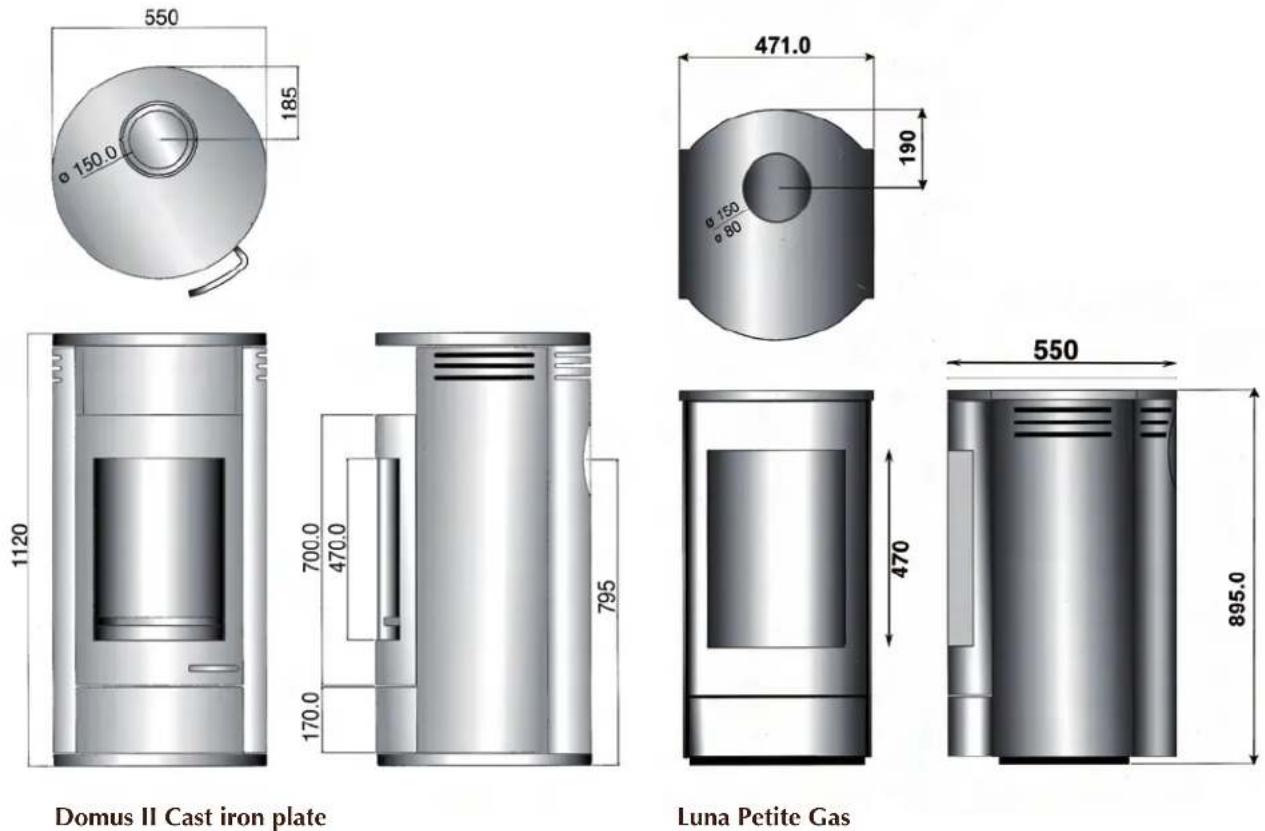

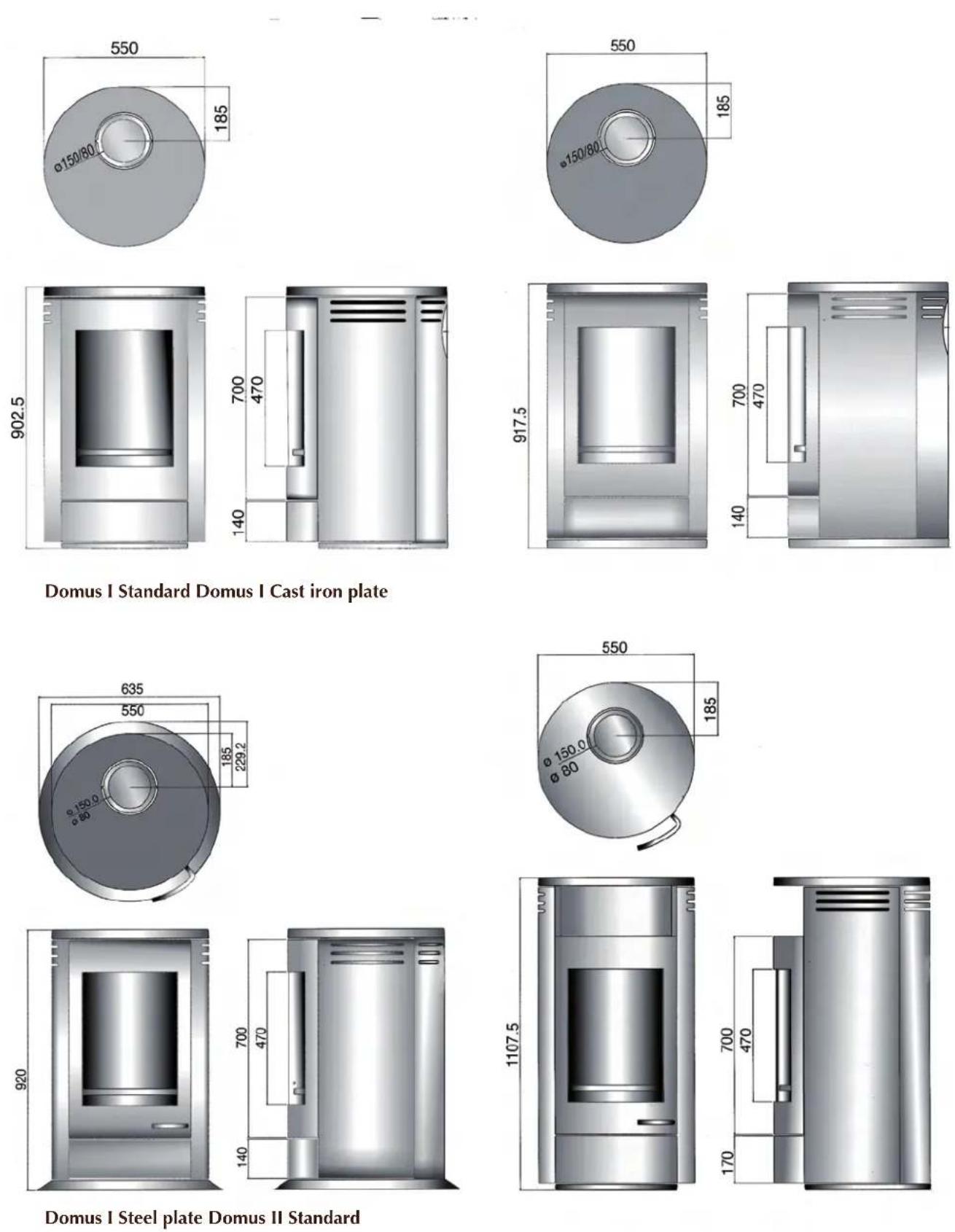

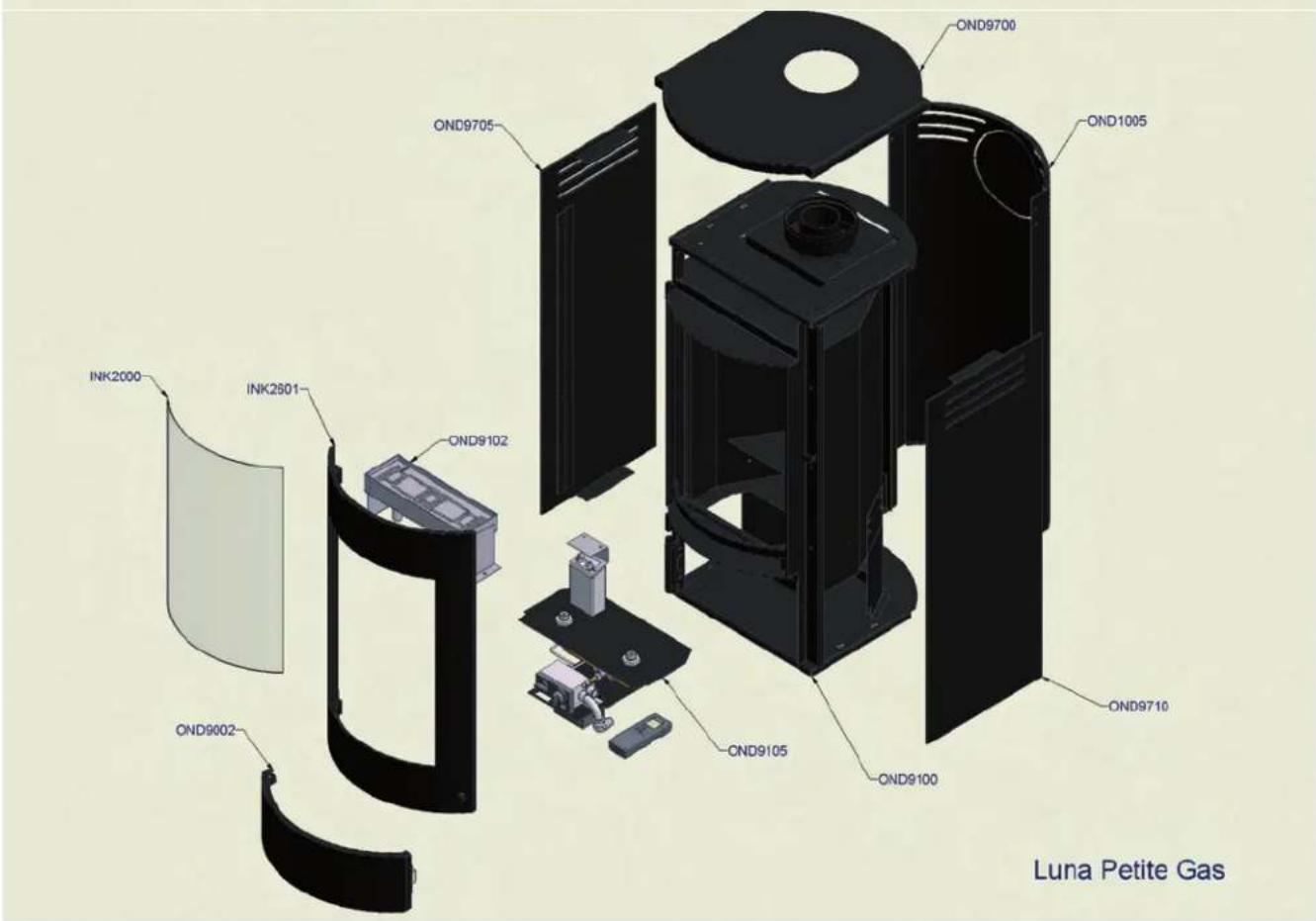

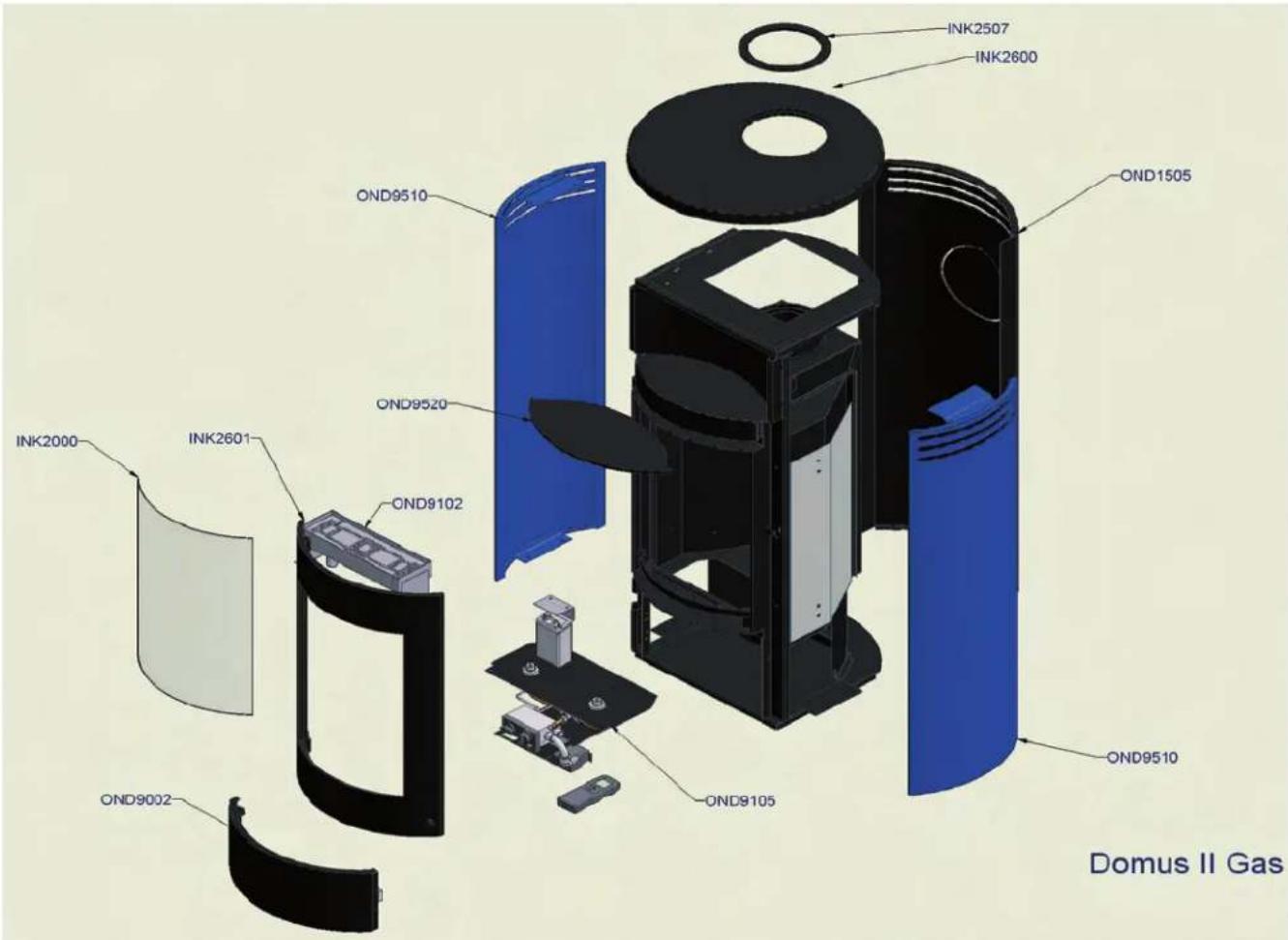

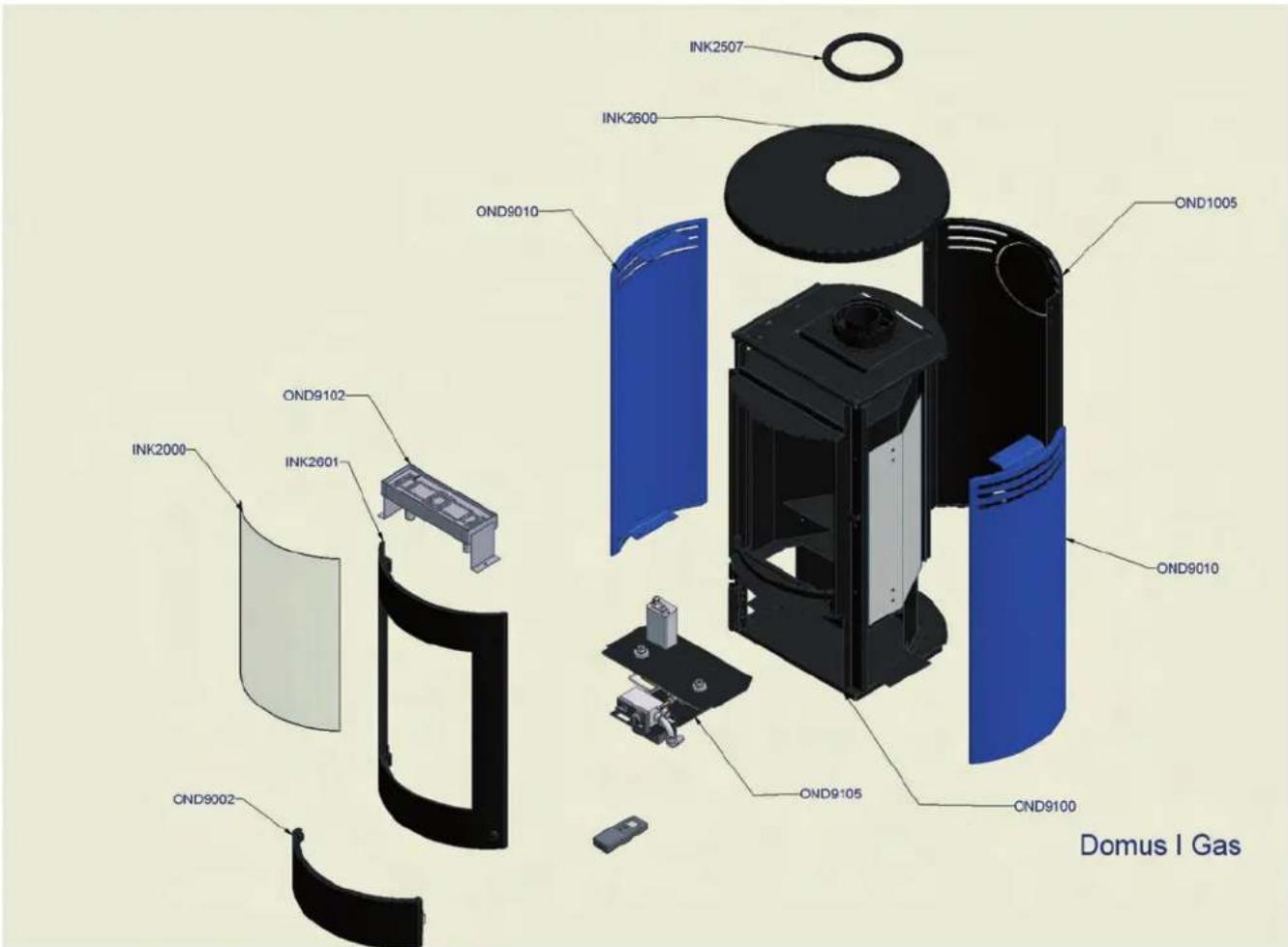

BEDIENUNGSANLEITUNG Domus II WANDERS

Lieber Kunde, Wir beglückwünschen Sie zum Kauf Ihres Gasheizofens von WANDERS. Eine bequeme Wärmequelle, die Ihnen jahrelang Freude machen wird. Ihr Gasheizofen hat ein so genanntes Raumluftunabhängiges System mit einem doppelwandigen Rauchabzugkanal. Die Rauchgase werden direkt durch den inneren Kanal nach außen abgeführt. Der äußere Kanal saugt frische Luft an, wodurch Sie immer ein schönes Flammenbild haben. Der Gasheizofen kann dadurch in Prinzip sogar in Räumen ohne Lüftung oder Räumen mit mechanischer Entlüftung aufgestellt werden. Beim Entwurf dieses Gasheizofens haben wir auf Gebrauchsfreundlichkeit, Betriebssicherheit und Design geachtet. Ihr Ofen ist in unserer eigenen Fabrik in Netterden entwickelt, hergestellt und großenteils handgemacht. Für den Bau wurden nur die besten Materiale, die den international gültigen Normen entsprechen, eingesetzt. Damit gewährleisten wir eine lange Lebensdauer für diesen Gasheizofen. Im ersten Teil dieser Gebrauchsanweisung erteilen wir Ihnen Tipps und Hinweise, für die richtige und sicher Art Ihren Gasheizofen zu benutzen. Im zweiten Teil finden Sie die Aufbauvorschriften und technische Spezifikationen des Kaminofens. Diese sind vor allem für den Installateur wichtig Vor Gebrauch Ihres Gasheizofens bitten wir Sie, die Gebrauchsanweisung sorgfältig zu lesen und Sie dann gut zu bewahren. Ihr Installateur braucht vielleicht diese Anleitung für die jährliche Wartung. Wir wünschen Ihnen viel Wärme mit diesem Kauf. Das Team von WANDERS40 Inhalt Installation 41 Gebrauchsbereit 41 Das erste Mal heizen 41 Einstellen der Fernbedienung 42 Einlegen des keramischen Holzsets 43 Wartung 44 Schutzvorrichtung 44 Mögliche Fehlermeldungen 45 Garantie 45 Installations vorschriften 45 Technische Zeichnungen 5141

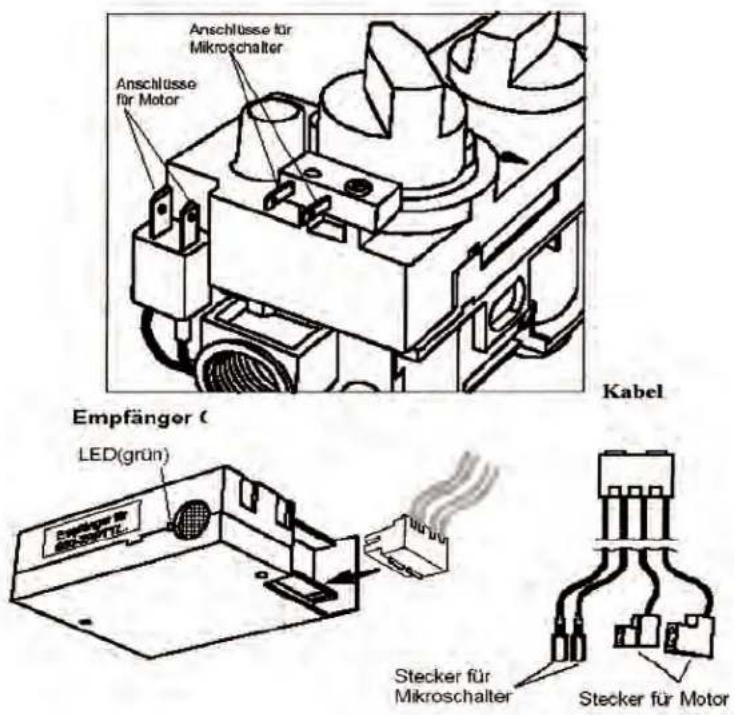

Installation Meistens sorgt Ihr Fachhändler, auch für den Aufbau davon und den Anschluss an das Gasnetz. Wenn das nicht der Fall ist, beachten Sie, dass die Installation von einem anerkannten Installateur gemacht wird. Der Anschluss einer Gasanlage durch Unbefugte ist verboten. In dem Fall können wir Ihnen die gute Funktion Ihres Gasheizofens nicht garantieren. Gebrauchsbereit Nachdem ihr WANDERS Ofen ans Gasnetz angeschlossen und eingestellt ist, ist er Gebrauchsbereit. Die Zündflamme machen Sie von Hand an. Gasreglerblock (A) Von Hand anmachen der Zündflamme Öffnen Sie die Klappe unten im Ofen. Kontrollieren Sie, ob der Gashahn offen ist. In der Mitte hinter der Klappe sehen Sie die Bedienungsknöpfe des Ofens.

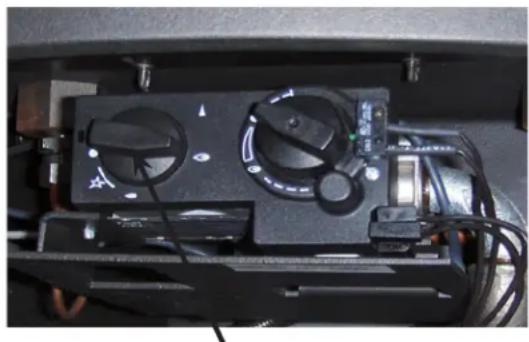

1. Drehen Sie den Zündknopf (A) so weit wie möglich

nach rechts, drücken Sie dann den Knopf ein und warten Sie einige Sekunden.

2. Während Sie den Knopf noch eingedrückt halten,

drehen Sie diesen dann nach links bis Sie einen Klick hören.

3. Schauen Sie durch das Glasfenster des Ofens ob

Sie links im Ofen die Zündflamme brennen sehen. Wenn das nicht der Fall ist, wiederholen Sie die Schritte 1. bis 3.

4. Wenn die Zündflamme brennt, halten Sie den

Knopf noch einige Zeit eingedrückt. Wenn Sie ihn nach etwa 30 Sekunden loslassen, muss die Zünd- flamme weiter brennen. Wenn sie nicht brennt, warten Sie 5 Minuten, um die Zündflamme erneut anzumachen.

5. Wenn die Zündflamme brennt, drehen Sie den Knopf

nach links bis zum Symbol der großen Flamme. Jetzt können Sie die Klappe wieder schließen und die Höhe der Flammen mit der Fernbedienung regeln. Kinderschutz Wenn Sie den Zündknopf auf das Symbol der kleinen Flamme drehen, wird die Fernbedienung außer Betrieb gestellt, während die Zündflamme weiter brennt. Die Flammenhöhe einstellen Richten Sie die Fernbedienung auf den Ofen. Mit dem Knopf ▲ brennt die Flamme stärker. Wenn Sie den Knopf ▼ eindrücken brennt die Flamme schwächer. Wenn Sie den Knopf ▼ eingedrückt halten, geht die Flamme zurück auf den Stand der Zündflamme. Sie können auch von Hand die Flamme auf den Stand der Zündflamme drehen, wobei Sie den Zündknopf (A) soweit wie möglich nach rechts drehen. Beim Eindrücken beider Knöpfe erscheint links oben im Display das sende Zeichen. Wenn der Led des Empfängers blinkt, wissen Sie dass die Flamme den höchsten oder niedrigsten Stand erreicht hat. Die Zündflamme ausschalten Die Zündflamme wird von Hand ausgeschaltet. Öffnen Sie die Klappe, drücken Sie den Zündknopf (A) leicht ein und drehen ihn nach rechts. Das erste Mal heizen Wenn der Ofen das erste Mal benutzt wird, muss der Ofen “eingebrannt” werden. Das Gerät ist mit einer hitzebeständigen Lackschicht versehen, die noch in den Ofen einbrennen muss. Es ist möglich, dass dadurch ein unangenehmer Geruch entsteht, der aber unschädlich ist. Wir raten Ihnen, den Ofen während 3 Stunden auf dem höchsten Stand zu heizen, währenddessen der Raum gut gelüftet wird. Verfärbung von Wänden, Decken und Roste Durch Heizen des Ofens, können Wände, Decken und Roste sich verfärben. Das kommt daher, dass Staubteilchen im Konvektionsmantel verbrennen. Das ist ein natürlicher Vorgang, wofür WANDERS nicht verantwortlich ist. Um Verfärbung zu minimalisieren, verweisen wir Sie auf den Rat der von der Branche der Kaminöfen gegeben wird. Ihr Installateur kann Sie dabei beraten. Während des Einbrennens ist es möglich, dass sich auf dem keramischen Glas der Ofentür ein Belag bildet. Diesen Belag können Sie mühelos, wenn die Scheibe abgekühlt ist mit einem leicht feuchten Tuch abwischen. Benutzen Sie eventuell ein Putzmittel für keramische Kochplatten. Die Ofentür kann geöffnet werden indem Sie die Schraube unten nach rechts drehen. Das kann mit einer Münze gemacht werden.42 Abschrauben und öffnen der Tür Vorsicht mit Fingerabdrücken Achten Sie darauf, dass Sie die gereinigte Scheibe nicht mehr mit den Fingern berühren, wenn Sie die Ofentür schließen. Fingerabdrücke brennen ins Glas. Während des ersten Heizens berechnet ihr Ofen selbst, wie viel Zeit er braucht, um die eingestellte Temperatur zu erreichen. Auf Basis dieser Berechnung wählt der Ofen die wirkungsvollste Art, den Raum zu erwärmen. Achten Sie darauf, dass keine Keramikblöcke vor der Zündflamme liegen. Das Gas muss unbehindert zum Hauptbrenner strömen können. Der Hauptbrenner befindet sich unter dem Holzset. Für eine korrekte Aufstellung davon, sehen Sie auf Seite 44. Während der Heizsaison raten wir Ihnen, die Zündflamme immer an zu lassen. Dadurch wird eventuelle Kondensationsbildung vermieden so wie auch mögliche Kalkspuren auf der Innenseite der Tür. Neubauwohnung oder vor kurzem renoviert? Warten Sie sechs Wochen mit heizen in einer Neubauwohnung die vor kurzem fertig gestellt wurde, oder einem Raum der renoviert wurde. In den Wänden und Decken befinden sich noch Gase, Weichmacher und Feuchtigkeit von den Stuck- oder Malerarbeiten. Durch die warmen Luftströme können sich die vielen Staubteilchen im Raum verfärben und sich auf Wände und Decken festsetzen. Auch die noch vorhandene Feuchtigkeit in Wänden und Decken erwärmt sich und kann gelbe Flecken verursachen. Batterien Batterien im Empfänger Ihres Gasheizofens gehören zur Standardausrüstung. Wir raten Ihnen, bei der Montage des Gasheizofens neue Batterien in den Empfänger der Fernbedienung einzusetzen. Der Empfänger unten im Ofen funktioniert mit 4 1.5 V (Typ LR6 oder AA) oder mit 1 x 9 V Batterien. Die Fernbedienung funktioniert mit einer 9V Blockbatterie. Die Batterien halten etwa ein Jahr.

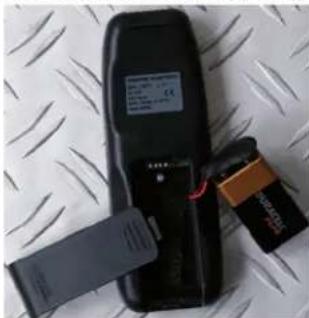

Wann müssen die Batterien ersetzt werden?

• Der Empfänger braucht neue Batterien, wenn Sie merken, dass der Motor immer mühsamer dreht.

• Die Fernbedienung braucht eine neue Batterie, wenn rechts oben im Display BATT erscheint. Auswechseln der Batterien im Empfänger Auswechseln der Batterien in der Fernbedienung Einstellen der Fernbedienung Die Fernbedienung Ihres Ofens ist leicht einzustellen. Wenn das gemacht ist, können Sie im Handumdrehen den Ofen bedienen. Sie können auch mit der Fernbedienung vier Zeiteinheiten mit der gewünschten Temperatur einstellen. Wir raten Ihnen, während des Einstellens der Fernbedienung den Ofen auszumachen So vermeiden Sie, dass aus Versehen, die Temperatur höher oder niedriger geschaltet wird. Wenn Ihr Domus oder Luna Petite Ofen zwei Stunden lang kein Signal von der Fernbedienung empfängt, schaltet er automatisch auf den Stand der Zündflamme. Die Zündflamme bleibt dann an. Wenn die Zündflamme nach dem Heizen ausgeht, müssen Sie mindestens fünf Minuten warten bevor Sie den Ofen wieder anmachen. Fernbedienung43

Zeit und Datum einstellen Nach Einlegen der Batterien oder durch gleichzeitiges drücken der Knöpfe AUTO und TIMER, beginnt das Display zu blinken. Mit dem ▲ Knopf wählen Sie die richtige Uhrzeit. Mit dem ▼ Knopf stellen Sie die Minuten ein. Einen Augenblick warten oder auf den TIMER Knopf drücken um die Zeit zu speichern. Fahrenheit oder Celsius einstellen Nach Einlegen der Batterien oder durch gleichzeitiges drücken der Knöpfe AUTO und TIMER, beginnt das Display zu blinken. Während das Display blinkt können Sie von Fahrenheit/12-Stunden Zyklus auf Celsius/24-Stunden Wiedergabe umschalten. Durch den AUTO Knopf zu drücken verspringt die Angabe. Nach einiger Zeit springt das Display von selbst zurück auf Handbedienung. Die gewünschte Temperatur einstellen Halten Sie die AUTO Taste solange eingedrückt bis die TEMP Angabe blinkt. Stellen Sie die Temperatur mit dem ▲ Knopf höher oder mit dem ▼ Knopf niedriger. Einen Augenblick warten oder auf den AUTO Knopf drücken um zurück in den automatischen Modus zu kommen. Die eingestellte Temperatur sehen Drücken Sie kurz auf den AUTO Knopf. Im Display erscheint erst die eingestellte Temperatur und dann die Raumtemperatur. TIMER Im Ganzen können Sie 4 Zeiteinheiten einstellen. Wenn Sie die Zeiteinheiten so einstellen, dass Sie nacheinander anschließen, sind Sie sicher immer eine angenehme Raumtemperatur zu haben. Halten Sie den TIMER Knopf solange eingedrückt, bis die Angabe P1 <☼> blinkt. Mit den Knöpfen ▲ und ▼ können Sie jeweils die Stunden und Minuten einstellen. Durch den TIMER Knopf kurz einzudrücken, durchlaufen Sie das TIMER Programm P1 <☼>, P1 <>, P2 <☼> und P2 <>. Siehe unten ein Beispiel einer möglichen Einstellung P1<☼>-Temp: 07:30 - 08:30 die von Ihnen eingestellte Temp. P1<>-Temp: 08:30 - 17:00 aus P2<☼>-Temp: 17:00 - 23:00 die von Ihnen eingestellte Temp. P2<>-Temp: 23:00 - 07:30 aus Der TIMER funktioniert nur wenn die Zündflamme brennt. Wenn der TIMER Modus eingeschaltet ist geht die Temperaturregulierung genauso wie im AUTO Stand. Mit den Knöpfen ▲ und ▼ können Sie die TIMER Funktion abschalten. Die Fernbedienung geht dann automatisch auf die MAN Funktion. MAN Im MAN Stand können Sie dann von Hand mit den großen Knöpfen den Ofen höher ▲ und niedriger ▼ stellen. Wenn Sie den ▼ Knopf eingedrückt halten, geht die Temperatur des Ofens in den niedrigsten Stand; auf Stand der Zündflamme. Wenn Sie diese Knöpfe eingedrückt halten erscheint links oben im Display das sende Symbol. Sie wissen, dass der Ofen den höchsten oder niedrigsten Stand erreicht hat wenn der Led des Empfängers blinkt. Einlegen des keramischen Holzsets Um das keramische Holzset einzulegen, öffnen Sie die Tür, indem Sie die Schraube unten nach rechts drehen. Das kann mit einer Münze gemacht werden.

• Füllen Sie den Boden der Brennerplatte mit dem mitgelieferten Granulat. Benutzen Sie nie mehr als die mitgelieferte Menge.

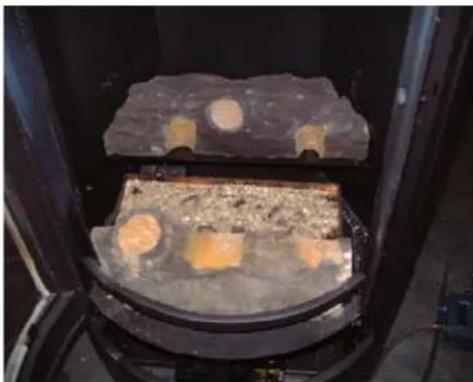

• Legen Sie die keramischen Holzblöcke genau wie auf den Abbildungen in die dafür bestimmten Aussparungen für die unteren Blöcke ein. Legen Sie die oberen Blöcke immer mit der scharfen oder runden Kante nach unten um die Flammen so wenig möglich zu bedecken. Damit haben Sie die beste Chance ein regelmäßiges Flammenbild zu bekommen und Russbildung zu vermeiden.

• ACHTUNG: Berühren Sie die Scheibe nicht mehr wenn Sie die Tür des Ofens schließen. Fingerabdrücke brennen ins Glas.

• Schließen Sie die Tür gut und montieren Sie wieder den Seitenflügel, bevor Sie den Ofen anmachen. Achten Sie darauf, dass kein Block vor der Zündflamme liegt. Der Hauptbrenner kann dann nicht brennen und unverbranntes Gas kann sich im Ofen ansammeln. In dem Fall müssen Sie die Zündflamme ausschalten und fünf Minuten warten bevor Sie den Ofen wieder anmachen. Es ist nicht zugelassen zusätzliche keramische (Holz-) Blöcke oder anderes Material dem Holzset zuzufügen. Der Ofen funktioniert dann nicht nach gebühren und kann den Ofen unwiederbringlich beschädigen. Keramische Holzblöcke dürfen Sie nur mit Blöcken von WANDERS ersetzen.44 Foto 1 Foto 2 Foto 3 Wartung Kleine Wartung Sie können den Ofen an der Außenseite mit einem leicht feuchten Tuch, das nicht fusselt, sauber machen. Machen Sie das nur wenn der Ofen kalt ist. Wenn Sie Kaffee oder etwas anderes auf den brennenden Ofen kleckern, machen Sie den Ofen sofort aus. Sobald der Ofen abgekühlt ist, können Sie die Flecken mit einem leicht feuchten Tuch abwischen. Benutzen Sie keine beißende Putz- und Scheuermittel und auch kein Ofenputzmittel. Jährliche Wartung Ihr Kaminofen muss mindestens ein Mal pro Jahr von einem anerkannten Installateur kontrolliert und gewartet werden. Die folgenden Zubehörteile werden dann nachgesehen und eventuell gereinigt:

• Die Dichte der Gas- und Rauchgasabfuhr und der Zufuhr der Verbrennungsluft.

• Das richtige Funktionieren des Gasreglerblocks, des thermischen Kupplungcircuits (Schutz gegen unvorhergesehenes Ausströmen von Gas) und die Zündung des Hauptbrenners.

• Das ganze Ab- und Zufuhr Rauchrohrsystem einschließlich die Fassaden- oder Dachdurchfuhr und auch die Ausmündungen.

• Eventuelle Abnutzung der Dichtungen von Türen und Fenster des Ofens

• Reinigung von: Hauptbrenner, Zündflamme, Rauchgasabzug und Zufuhr der Verbrennungsluft. Der Staub im Ofen kann mit einem Staubsauger entfernt werden. Schutzvorrichtung Eine Wärmequelle von WANDERS ist mehr als nur der Ofen der in Ihrem Raum steht. Auch der Rauchkanal und die Durchfuhr durchs Dach oder Giebel sind Teil des ganzen Heizsystems. Nur wenn Ihr Gasheizofen mit einem konzentrischen Rauchrohr von WANDERS installiert ist, können wir Ihnen gewährleisten, dass der Ofen gefahrlos brennt. Außerdem ist jeder Gasheizofen von WANDERS mit einem Thermokuppelungsschutz ausgerüstet. Dieser verhindert Ausströmen von Gas, sollte die Zündflamme ausgehen. Einige Empfehlungen für eine sichere Benutzung Ihres Gasheizofens:

1. Heizen Sie mit Ihrem Gasheizofen nur mit ge-

schlossener Ofentür. Wenn die Ofentür offen oder das Glas gebrochen ist, darf der Ofen nicht benutzt werden.

2. Vermeiden Sie, dass kleine Kinder und Hilfsbedürft-

ige in die Nähe des brennenden Ofens kommen und lassen Sie sie nicht mit einem brennenden Ofen al- lein. Benützen Sie eventuell einen Kaminvorsatz.

3. Stellen Sie den Zündknopf auf das Symbol der klein-

en Flamme sodass die Fernbedienung, während die Zündflamme brennt, ausgeschaltet ist. So sind Sie sicher, dass niemand unabsichtlich den Ofen höher oder niedriger schaltet.

4. Lassen Sie Kinder nie allein mit der Fernbedienung

5. Giessen oder legen Sie keine feuergefährliche Flüs-

sigkeiten oder Material auf das Holzset. Diese kön- nen den Ofen unwiderruflich beschädigen.

6. Der Kaminofen darf auf keinen Fall eingebaut wer-

den. Der Abstand zur Rückwand muss mindestens 10 Zentimeter betragen. Halten Sie auf den Seiten mindestens 20 Zentimeter frei.

7. Achten Sie auch darauf, dass keine brennbaren Ma-45

teriale, wie zum Beispiel Vorhänge, sich in nächster Nähe des Ofens befinden. Halten Sie mindestens einen Abstand von 1,5 Meter ein.

8. Der Gasheizofen darf nur von einem anerkannten

Installateur und mit Originalersatzteilen repariert werden.

9. Wenn die Zündflamme aus irgendeinem Grund

ausgeht, warten Sie fünf Minuten bevor Sie den Ofen wieder anmachen. Mögliche Fehlermeldungen Wenn Ihr Ofen nicht wie gewünscht funktioniert, nehmen Sie mit dem Verkäufer Ihres Ofens oder einem anerkannten Installateur Kontakt auf. Wenn die Zündflamme nicht angeht, können Sie selbst folgendes tun.

• Kontrollieren Sie, ob die Gaszufuhr auf ist. Wenn Sie diese nicht finden, kontaktieren Sie Ihren Installateur.

• Mögliche Ursache ist Luft in der Leitung der Zündflamme. Warten Sie fünf Minuten und versuchen dann wieder den Ofen anzumachen. Wenn das noch immer nicht gelingt, kontaktieren Sie Ihren Installateur. Garantie Auf Ihren Kaminofen für Gas gibt Ihnen WANDERS Metaalproducten B.V. in Netterden ein Jahr Garantie ab Kaufdatum, vorausgesetzt dass er korrekt installiert und gemäß den Anweisungen in dieser Gebrauchsanweisung benutzt wurde. Unter diese Garantie fallen alle Mängel die auf Material- oder Konstruktionsfehler zurückzuführen sind. In diesen Fällen erhalten Sie gratis neue Ersatzteile. Der Arbeitslohn und andere Kosten fallen nicht unter die Garantie. Fehlerhafte Teile können Sie franco an WANDERS Metaalproducten B.V. Amtweg 4, 7077 AL Netterden (Holland) schicken. Nicht unter die Garantie fallen: Störungen die durch nicht sachgemäßen Gebrauch entstanden sind; nicht strikte Befolgung der Installations- und Bedienungsvorschriften; Montage durch einen nicht anerkannten Installateur, Vernachlässigung des Ofens und Umbau des Ofens auf eine andere Gasart. WANDERS ist nicht verantwortlich für eventuelle Risse im Feinputz und Verfärbungen der Wände, Decken und/ oder Roste nach Heizen des Ofens. Verfärbungen können entstehen weil Staubteilchen im Konvektionsmantel verbrennen. Um eventuelle Risse im Feinputz und Verfärbungen zu minimalisieren, verweisen wir Sie auf den Rat der von der Branche für Kaminöfen gegeben wird. Ihr Installateur kann Sie darüber informieren. Reklamationen werden erst dann behandelt, wenn die Verkaufsfirma, der Installateur oder die Gasfirma eine Reklamation, zusammen mit einer Kopie des Kassenzettels mit Kaufdatum, eingereicht hat. Reparaturen berechtigen nicht zu einer Verlängerung der Garantie. Alle Folgeschäden sind ausgeschlossen. Installationsvorschriften Allgemeine Anweisungen 45 Montieren des konzentrischen Kanalsystems 46 Aufstellungsmöglichkeiten des Rauchrohrsystems 47 Abrunden der Installation 48 Technische Angaben 49 Technische Angaben Gassorte und Verbrauch 50 Allgemeine Anweisungen Ihr Gasheizofen darf nur durch einen befugten Installateur und mit einem konzentrischen Rauchrohrsystem von WANDERS installiert werden. Nur dann ist der Ofen gemäß der europäischen CE-Norm für Gasgeräte zugelassen. Wir bieten keine Garantie, wenn der Gasheizofen inkorrekt angeschlossen und/oder installiert ist. Das Rauchrohrsystem besteht aus einem Innenkanal von 80 Millimeter und einem Aussenkanal von 15046 Millimeter. Das Gerät darf nur durch einen anerkannten Installateur, gemäß den allgemein gültigen Vorschriften für Gasinstallationen und gemäß der unten genannten Installationsvorschriften, installiert und angeschlossen werden. Außerdem sind auch die nationalen und örtlichen Gesetze und Anordnungen für Montage und Gebrauch von geschlossenen Gasgeräten zu beachten. Nur ein anerkannter Installateur hat die Befugtheit um (gemäß den Vorschriften) die Einstellungen zu verändern und eventuelle Änderungen durchzuführen. Vor der Montage muss der Installateur kontrollieren, ob die Angaben auf der Typenplakette mit der Gasart und dem Druck an welchen der Ofen angeschlossen werden soll übereinstimmen. Wenn das nicht der Fall ist, darf der Ofen nicht angeschlossen werden. Aufstellung Der Gasheizofen darf auf keinen Fall eingebaut werden. Der Abstand zwischen Wand und der Rückseite des Ofens muss mindestens 20 cm sein. Links und rechts vom Ofen muss mindestens 40 cm freier Raum eingehalten werden. Der Ofen muss auf einem genügend stabilen Fußboden stehen. Der Ofen kann problemlos in einer zugfreien oder mechanisch ventilierten Wohnung aufgestellt werden. Dazu ist keine zusätzliche Belüftung zur Verbrennung notwendig. Ein Rauchgasventilator ist nicht notwendig. Rauchgase werden durch den natürlichen Zug über den Innenkanal nach außen geleitet. Der Sauerstoff der benötigt wird um den Ofen zu heizen, wird zwischen den Kanälen zugeführt. Aus diesem Grund ist es nicht zugelassen Isolation zwischen dem Innen- und Aussenkanal anzubringen. Isolation Wegen der hohen Temperaturen der Außenwand des Ofens, bis 150 Grad Celsius (300 Grad Fahrenheit) ist es nicht zugelassen brennbares Material in der Nähe des Rauchrohrsystems anzuwenden. Das ganze konzentrische Rauchrohrsystem muss, zwischen der Stelle wo es nicht mehr sichtbar ist bis zur Ausmündung in der Fassade oder Dach, mit einem feuerfesten Schacht umgeben werden. Der Schacht des konzentrischen rauchrohres muss (auf jeder Etage) mittels eines Rostes in der Nähe des Fußbodens und der Decke belüftet werden. Verwenden Sie universelle Wandschienen mit 150 Millimeter Durchmesser um das konzentrische Kanalsystem zu befestigen. Wenn ein bestehender Schornstein benutzt wird, müssen Sie erst kontrollieren, ob der Schornstein genügend isoliert ist und einen ausreichenden Durchmesser für das konzentrische Rohrsystem hat. Wenn der Schornstein vorher für einen offenen Kamin mit Holz oder Kohle gebraucht wurde, muss er fachkundig gefegt werden. Bevor der Anschluss eines Gasheizofens an einen bestehenden Schornstein gemacht werden kann, muss das spezielle Anschlussset von WANDERS montiert werden. Gasanschluss

• Der Domus oder Luna Petite kann nur auf Erdgas angeschlossen werden.

• Der Gasreglerblock befindet sich unten im Gerät hinter der Bedienungstür.

• Benutzen Sie in der Zufuhrleitung einen zugelassenen G3/8“ Abschlusshahn mit Kupplung.

• Lüften Sie die Zufuhrleitung bevor Sie am Gerät fest gekuppelt wird.

• Vermeiden Sie Spannungen auf dem Bedienungshahn und den Leitungen. Das kann einen Gasleck verursachen.

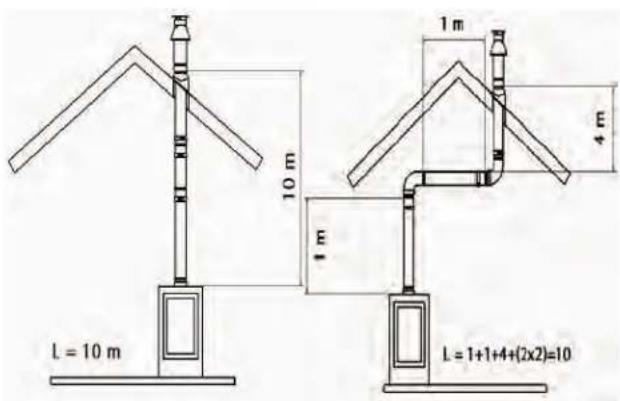

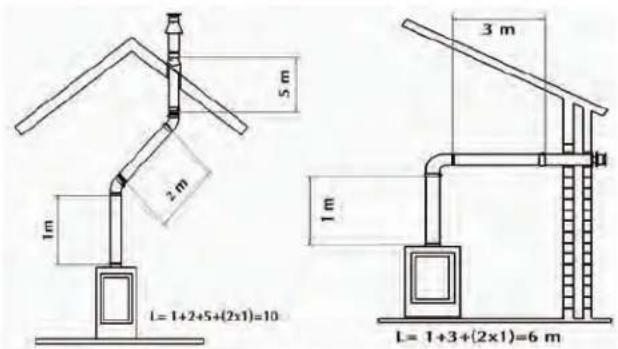

• Den Anschluss auf Gasdichtheit kontrollieren. Montieren des konzentrischen Kanal- systems Das konzentrische Rohrsystem besteht aus drei Teilen: die Rohre selbst, das Durchfuhrteil durch Dach oder Wand und das Mündungsstück. Vorschriften für das Montieren der Ausmündung. Die Ausmündung des Rohrsystems kann über das Dach oder die Seitenfassade gemacht werden. Ausmündung über das Dach Bei Montage über das Dach muss die Ausmündung mindestens 50 Zentimeter Abstand vom Dachrand sein, mit Ausnahme, wenn ein Giebel anwesend ist. Bei der Wahl der Ausmündungsstelle müssen Ventilationsöffnungen, Schwenkfenster und Öffnungen für Luftzufuhr für die Verbrennung berücksichtigt werden. Konsultieren Sie dazu die nationalen und regionalen Vorschriften, oder Ihren Schornsteinfeger.47

Ausmündung in der Fassade Bei Aufstellung in der Seitenfront, muss die Ausmündung mindestens 50 Zentimeter Abstand haben von den Ecken des Gebäudes, vorspringenden Dächern, Dachrinnen Balkone und dergleichen. Dieser Abstand ist nicht nötig, wenn die Ausmündung mindestens bis zur Vorderseite des Überbaus führt. Bei der Wahl der Ausmündungsstelle müssen Ventilationsöffnungen, Schwenkfenster und Öffnungen für Luftzufuhr für die Verbrennung berücksichtigt werden. Konsultieren Sie dazu die nationalen und regionalen Vorschriften oder Ihren Schornsteinfeger. Aufstellungsmöglichkeiten des Rauchrohrsystems Die Totallänge des Rohrsystems darf nie länger als 10 Meter, exklusive Durchführung durch Wand oder Dach und Mündung, sein. Für einen Winkel von 90° müssen 2 Meter und für einen Winkel von 45° muss 1 Meter abgezogen werden. Für eine kombinierte Installation von Rauchabzug und Luftzufuhr zum Brenner, muss eine der folgenden Aufstellungsmöglichkeiten von WANDERS konzentrischem Rohrsystem verwendet werden: mit Wanddurchfuhr, mit Dachdurchfuhr oder abgewinkelter Dachdurchfuhr. Aufstellungsmöglichkeiten des Rauchrohrsystems Wählen Sie eines der oben stehenden Anschlussmöglichkeiten. Bauen Sie dann den ersten Meter des konzentrischen Rohres ab dem Gegenstück im Gerät. Sie wissen dass die Montage korrekt ausgeführt ist, wenn Sie von oben den blauen Gummi Dichtungsring im Rohr sehen können. Der Abstand von der Außenseite des konzentrischen Rohres und der Wand oder der Decke muss mindestens 5 Zentimeter betragen. Achten Sie vor allem darauf, dass die Montage korrekt ausgeführt wird wenn – aus baufachlichen Gründen - ein Teil des doppelwandigen Rohrsystems eingebaut werden muss. Fassadendurchfuhr

• Montieren Sie zuerst einen Meter vertikal bevor Sie die Wanddurchfuhr machen.

• Legen Sie erst den Standplatz des Gerätes und die Stelle für die Mauerdurchfuhr fest.

• Machen Sie für ein Loch von Ø 155 mm für die Mauerdurchfuhr.

• Schließen Sie die Mauerdurchfuhr mit einem Winkel an die Mündung des Gerätes. Andrücken und die Klemmbänder anbringen. Der blaue Gummiring sorgt für genügende Dichtung des Rauchrohrsystems der Verbrennungsgase.

• Wenn das Gerät mehr als 1 Meter von der Wand steht müssen Sie erst das vertikale Rohr, dann den Winkel und danach die Durchfuhr durch die Fassade anbringen und diese dann gasdicht machen. Dachdurchfuhr Eine Dachdurchfuhr kann überall am Dach ausmünden, eventuell auch mit einem Winkel zum Dachfirst. Die Dachdurchfuhr wird mit einem universell verstellbaren Dachziegel für ein schräges Dach geliefert oder mit einer Klebeplatte für ein flaches Dach.

• Bestimmen Sie den Standort des Gerätes und die Dachdurchfuhr.

• Machen Sie ein Loch von Ø 155 mm für die Dachdurchfuhr.

• Die Rohre vertikal an die Ausmündung des Gerätes anschließen, andrücken und das Klemmband anbringen.

• Bestimmen Sie die Länge der erforderlichen Rohre48 und achten Sie darauf, dass die Klebeplatte oder der universelle Dachziegel gut am Dach anschließen;

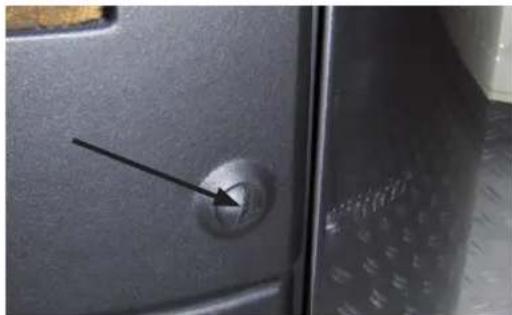

• Sägen Sie das Aussenrohr auf die richtige Länge und Schließen Sie den Dachdurchfuhr an die konzentrischen Rohre an. Erst die Rohre anbringen, dann das Gerät aufstellen Sie können auch die konzentrischen Rohre montieren, bevor Sie das Gerät aufstellen. Sorgen Sie dann dafür, dass Sie den Anschluss an das Gerät mit einem Rohr machen, das verkürzt werden kann. Abrunden der Installation Das konzentrische System ist installiert und der Ofen ist aufgestellt. Die Abrundung der Installation geht wie folgt: Öffnen des Ofens Der Ofen darf nur mit geschlossener Tür geheizt werden. Zur Sicherheit ist die Tür verriegelt. Öffnen Sie die Tür indem Sie die Schraube nach rechts drehen. Wenn die Tür offen ist, können Sie das keramische Holzset einlegen. Der Domus oder Luna Petite Kaminofen darf nur mit Erdgas beheizt werden. Einlegen des keramischen Holzsets

• Füllen Sie den Boden der Brennerplatte mit dem mitgelieferten Granulat. Benutzen Sie nie mehr als die mitgelieferte Menge.

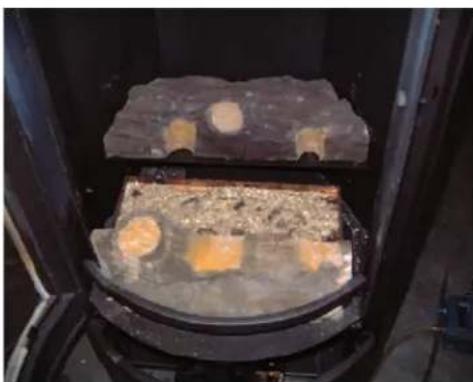

• Legen Sie die keramischen Holzblöcke genau wie auf den Abbildungen, in die dafür vorgesehenen Aussparungen der unteren Blöcke ein. Legen Sie die oberen Blöcke immer mit den scharfen oder abgerundeten Seiten nach unten, um die Flammen so wenig wie möglich zu bedecken.

• Berühren Sie die saubere Scheibe nicht mehr wenn Sie die Ofentür Schließen. Fingerabdrücke brennen ins Glas.

• Achten Sie darauf, das die Ofentür gut geschlossen ist, bevor Sie den Ofen anmachen. Foto 1 Foto 2 Foto 3 Achten Sie darauf, dass kein Block vor der Zündflamme liegt. Der Hauptbrenner kann dann nicht brennen und unverbranntes Gas kann sich im Ofen ansammeln. In dem Fall müssen Sie die Zündflamme ausschalten und einen Installateur benachrichtigen. Es ist nicht zugelassen zusätzliche (keramische Holz- )Blöcke oder anderes Material dem Holzset zuzufügen. Der Ofen funktioniert dann nicht nach gebühren und kann den Ofen unwiederbringlich beschädigen. Keramische Holzblöcke dürfen Sie nur mit Blöcken derselben Art von WANDERS ersetzen. Einlegen der Batterien Batterie in der Rückseite der Fernbedienung49

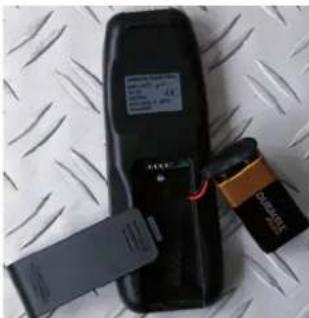

Batterien im Empfänger Die Fernbedienung dieses Gasheizofens funktioniert mit einer 9V Blockbatterie. Der Empfänger des Ofens funktioniert mit vier 1,5V (Typ LR6 oder AA) Batterien. Die Batterien halten ungefähr 1 Jahr. Technische Angaben50 LAND GAS VOR NOM BRENNER EINSPRITZER KLEIN ZÜNDFL- VERBRAUCH ART DRU- BELAS- DRUCK 2X STAND AMME H Qm/S
