BEDIENUNGSANLEITUNG Black Pearl WANDERS

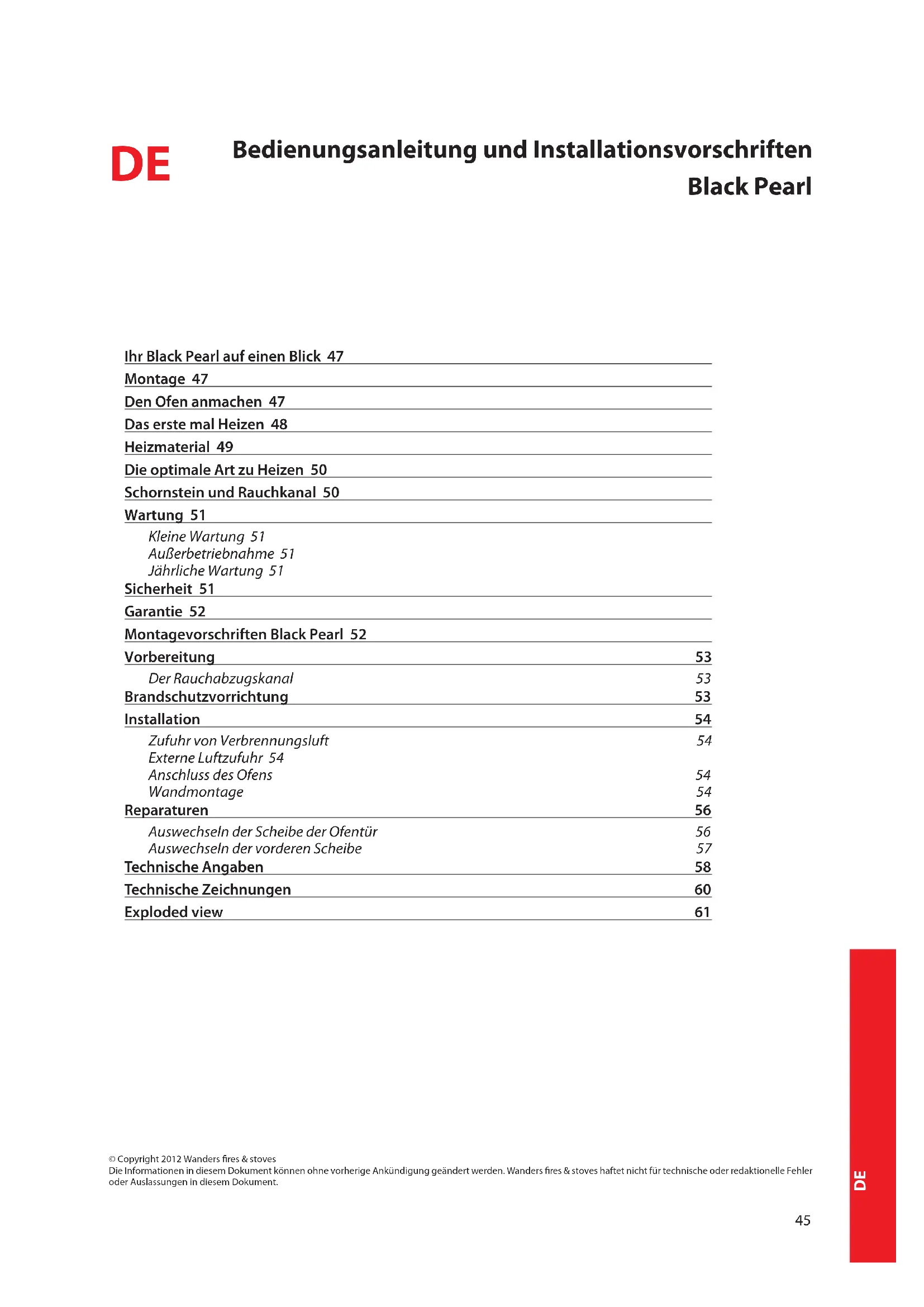

Bedienungsanleitung und Installationsvorschriften 45

Geachte klant,

Ihr Black Pearl auf einen Blick 47

Montage 47

Den Ofen anmachen 47

Das erstemal Heizen 48

Heizmaterial 49

Die optimale Art zu Heizen 50

Schornstein und Rauchkanal 50

Wartung 51

Kleine Wartung 51
AuBerbetriebnahme 51
Jährliche Wartung 51

Sicherheit 51

Garantie 52

Montagevorschriften Black Pearl 52

Vorbereitung 53

Der Rauchabzugskanal 53

Brandschutzvorrichtung 53

Installation 54

Zufuhr von Verbrennungsluft 54
Externaluftzufuhr 54
Anschluss des Ofens 54
Wandmontage 54

Reparaturen 56

Auswechseln der Scheibe der Ofentür 56
Auswechseln der vorderen Scheibe 57

Technische Angaben 58

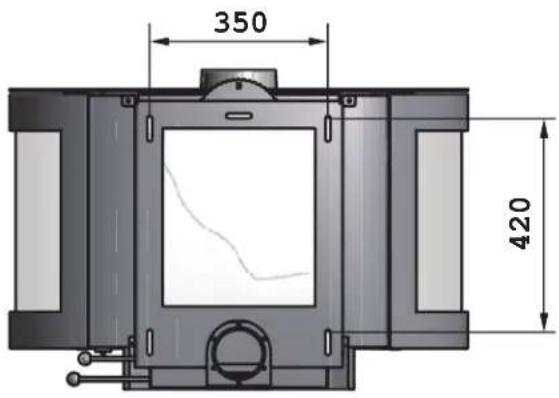

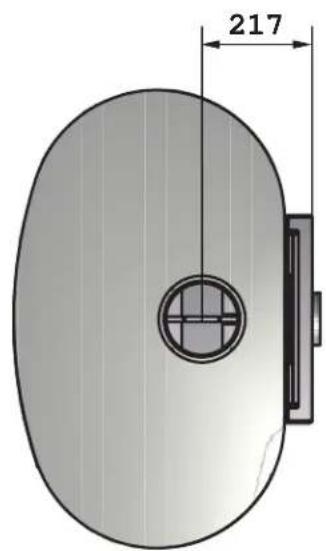

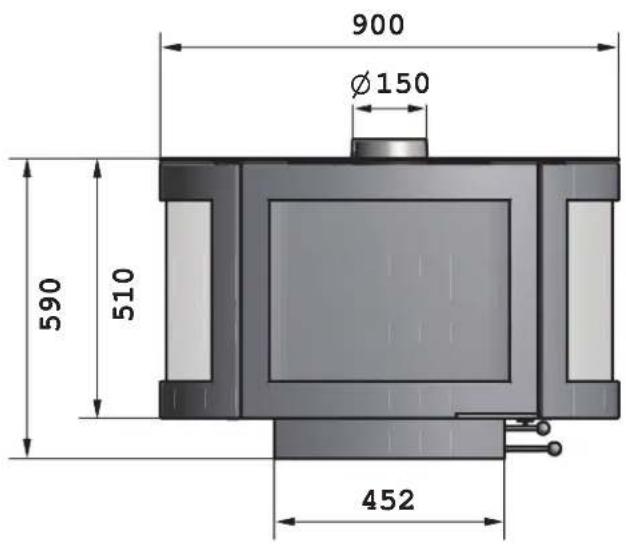

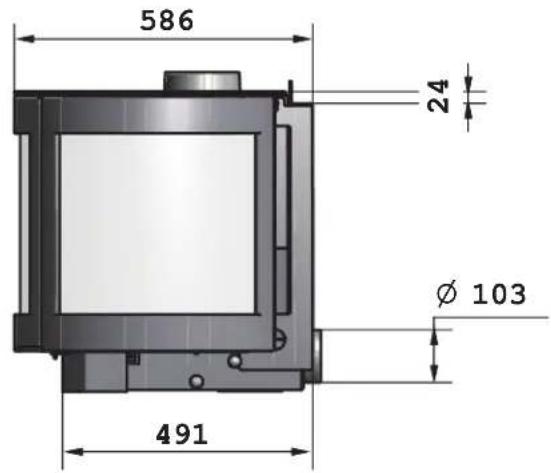

Technische Zeichnungen 60

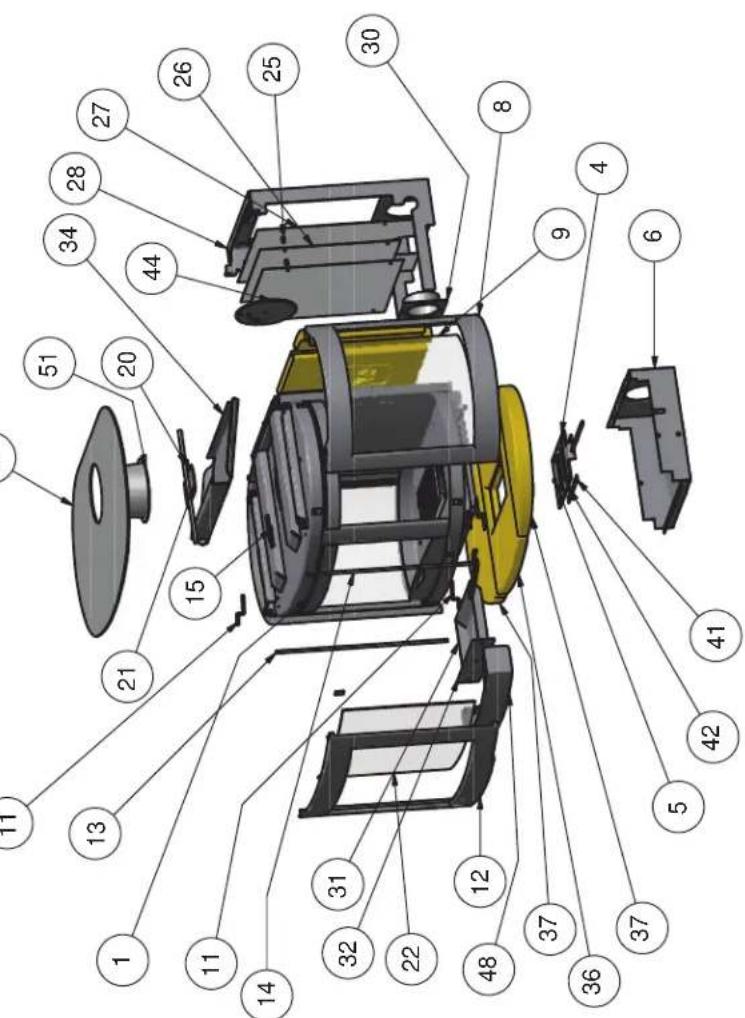

Exploded view 61

Sehr geehrter Kunde,

Herzlichen Glückwunsch zum Kauf Ihres Holzofens, der eine komfortable Wärmequelle ist die Ihnen jahrelang Freue machen wird. Dank seiner einzigartigen Form, ist der Black Pearl von überall im Zimmer zu sehen.

Bei der Entwicklung these Holzofens haben wir besonders auf Gebrauchsfreundlichkeit, Betriebssicherheit und Design geacht. Der Black Pearl ist in unserer eigenen Fabrik in Netterden entwickelt, hergestellt und großeils handgemacht. Bei der Produktion wurden nur die besten Materiale, die den europäischen Normen entsprechen, eingesetzt. Damit gewährleisten wir eine large Lebensdauer these Holzofens.

Im ersten Teil dieser Gebrauchsanweisung geben wir Ihnen Tipps und Hinweise für die richtige und sichere Art ihren Holzofen zu benützen. Im zweiten Teil befinden sich die Installationsvorschriften sowie auch die technischen Angaben这点 Black Pearl Ofens. Diese sind vor Allem für den Installateur wichtig.

Vor Gebrauch Ihres Holzofens bitten wir Sie die Gebrauchsanweisung sorgfältig zu lessen und sie dann gut zu bewahren. Ihr Installateur braucht vielacht diese Anleitung für die jährliche Wartung Ihres Ofens.

Wir wünschen Ihnen viel Wärme mit ihrem Kauf.

Das WANDERS Team

Das Gerat darf nicht ohne Glas benutzt werden.
- Stellen Sie keinen brennbaren Sachen in die Höhe des Gerätes.
- Dieses Gerät ist nicht zu bedieten durch Personen (inklusive Kinder) die Geistlich oder Körperlich nicht dazu fähig sind das Gerät Sicher zu benutzen oder die Anleitung nicht gelesen haben. Sorgen Sie darauf dass diese Personen überwacht werden wenn in der Höhe des Gerätes.
Die Benutzung von einem Kaminschirm wird empfohlen um offen genannte Personen und Kinder zu beschützen
- Dieses Gerät soll von einem anerkannten Installateur montiert werden. Dabei müssen alle nationalen und örtlichen Vorschriften beachtet werden.

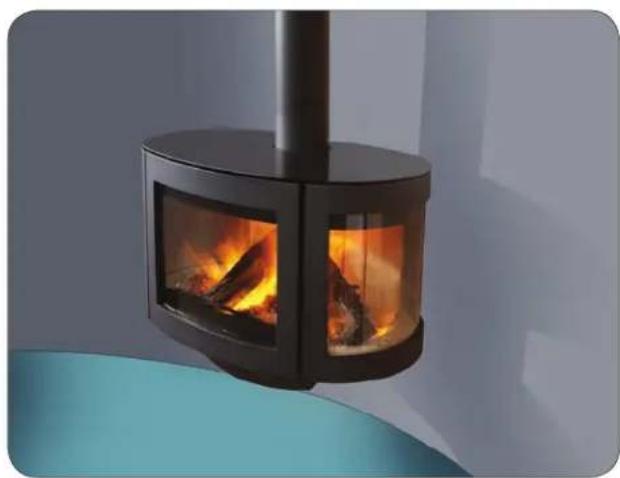

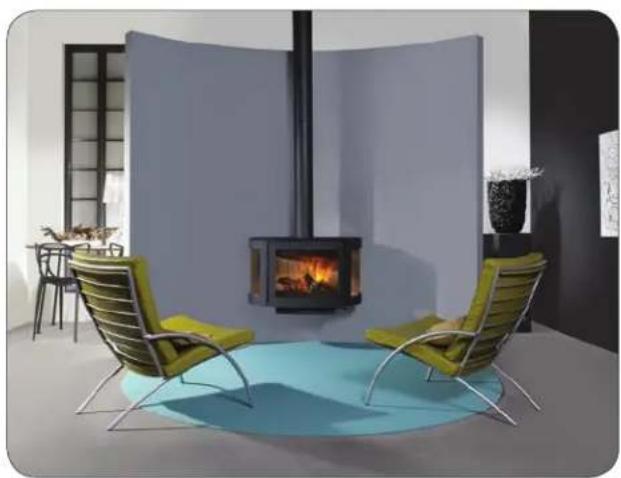

Ihr Black Pearl auf einen Blick

Der Black Pearl

Der Black Pearl ist die Kombination von einer bequemen und effizienten Wärmequelle. Die große Glasflächen strahlen die Wärme des Ofens direkt in die Umgebung, wodurch Ihr Zimmer schnell gemütlich warm wird. Die eingebaute Rauchgas Stauplatte bewirkt, dass die Rauchgase im Ofen umgeleitet werden und zusammen mit der zusätzlichen Nachverbrennung bedeutet dies, dass die Rauchgase better verbrennen und dadurch das Milieu weniger belasten. Mit dem eingebauten Lüftungsschieben konnen Sie selbst die Zuführ von Verbrennungsluft einstellen. So konnen Sie selbst bestimmen, wie stark der Ofen brennt und wie viel Wärme der Ofen abgibt.

Montage

Im Allgemeinen kummert sich der Handler, wo Sie den Ofen gekauft haben, auch um die Installation. Wenn das nicht der Fall ist, beachten Sie, dass die Installation von einem anerkannten Installateur gemacht wird. Ein anerkanter Installateur kann Ohnen auch den korrekten Rat geben, über den Rauchabzugskanal an welchen der Ofen angeschlossen werden muss. Der Anschluss der Holzöfen durch Unbefugte, ist verboten. In dem Fall konnen wir Ohnen die gute Funktion des Black Pearl Ofens nicht garantieren.

Be der Installation müssen Sie auch auf die Brandschutzvorrichtung achten. Siehe Seite 53.

Dieser Holzofen ist als Zusatzheizung geeignet und kein Ersatz für ihre Zentralheizung.

Den Ofen anmachen

Ichren Ofen im Herbst oder Ende Winter anmachen

Wenn die Außen- und Raumtemperatur nicht viel verschieten sind, ist einGreater Kaminabzug eine richtige Herausforderung. Früh im Herbst oder Ende des Winters konnen Sie für einen gute Abzug sorgen, indem Sie weniger Holz verbrennen und alle Luftungsöffnungen maximal offen halten. Viel Luftzufahr fordert einechnelle Erwärung und regt einen gute Abzug an. Mit weniger Holz heizen verhindert, dass der Rauch wieder in den Raum stromen kann.

Der Ofen wird beim anmachen und heizen sehr heißt und braucht mindestens zwei Stunden um abzukühlen. Berühren Sie deshalb den Ofen während des Heizens oder bis zwei Stunden danach, nicht ohne Schutz und bedierten Sie den Ofen immer mit Handschuhen, weil Sie sich sonst schwer verbrennen können.

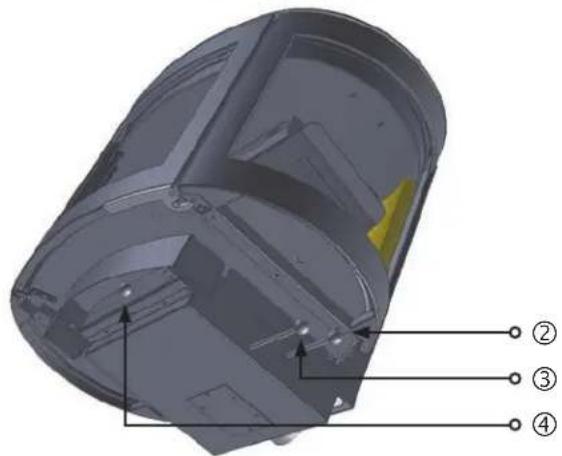

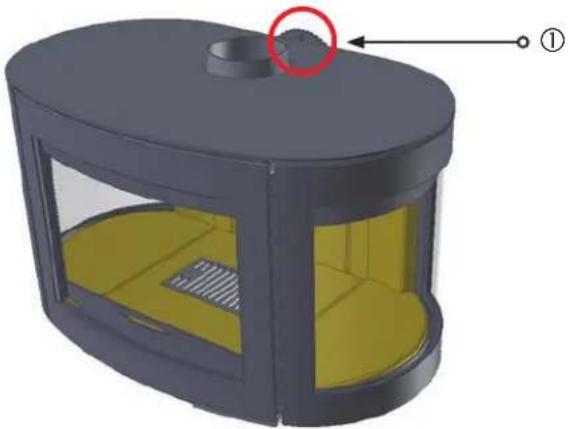

Drehen Sie die Klappe ① im Rauchabzugskanal offen. Bringen Sie den primären Luftriegel ② und der secundaire Luftriegel ③ in die maximal Stände. Die Ofentür öffnen und etwas zerknülltes Papier oder Zündwürfel in den Ofen legen und darauf eineige keine Holzstücke. Zünden Sie das Holz an und halten die Tur einen Spalt für zusätzliche Luftzufuhr offen. Schieber den Sie eventuell den Aschekasten ④ leicht auf. Wenn der Ofen richtig brennt, etwa nach fünf Minuten, konnen Ofentüre und Aschekasten wieder geschlossen werden. Legen Sie nie mehr als drei Holzscheite auf einmal in den Ofen. Achten Sie immer darauf, dass der Raum gute Luftung hat wenn der Ofen brennt. Wenn Sie das Feuer drosseln wollen, schreiben Sie dann erst die Klappe im Rauchgasabzug und schreiben erst danach die Luftzufuhr.

Achten Sie auf Fingerabdrücke

Achten Sie daraufuf, dass Sie die Scheiben des Ofens nicht mit den Fingern berühren. Fingerabdrücker brennen in das Glas und können danach nicht mehr entfernt werden.

Esistverboten,mitflüssigenStoffen,sowie BenzinundSpiritus,denOfenanzumachen.

Vermeiden Sie, dass im gleichen Raum in welchem der Ofen stehen, eine Abzughaube an ist. Berühren Sie während des Heizens die lackierten Teile des Ofens.

Das erste mal Heizen

Verfürbung von Wänden, Decken und Roste

Durch Heizen des Ofens, können Wände, Decken und Roste sich verfürben. Das kommt daher, dass Staubteilchen im Konvektionsmantel verbrennen. Das ist ein natürlicher Vorgang, wofür WANDERS nicht verantwortlich ist. Um Vergebung zu minimalisieren, verweisen wir Sie auf den Rat der von der Branche der Kaminöfen gegeben wird. Ihr Installateur kann Sie damit beraten.

Wenn Sie den Black Pearl das erste Mal in Gebrauchnehmen, muss der Ofen „eingebrannt" werden. Das Gerät ist mit einer hitzebeständigen Lackschicht versehen, die bei Temperaten die hoher sind als 400^ Celsius, in den Ofen einbrennen. Das geschieht die ersten paar Male, wenn Sie die ersten paar Male heizen, wenn die Temperaten auf mehr als 600^ Celsius steigen. Außer dem kann diese „Einbrennen" einen unangenehmen Geruch mit sich bringen, der aber unschädlich ist. Wir raten Ohnen, den Ofen die ersten 4 bis 6 Mal mindestens 6 Stunden mit nicht zu viel Heizmaterial brennen zu halten. Wahrend des Heizens muss gut geluftet werden. Vermeiden Sie, dass, während Sie heizen, im selbst Raum eine Abzughaube an ist; Eine Abzugshaubezieht Verbrennungsluft, die der Ofen braucht, weg.

Während des Einbrennens kann sich ein Belag auf Scheiben und Ofentür bilden. Diese Belag kann gaz einfach mit einem feuchten Tuch abgewischt werden, wenn der Ofen wieder kalt ist. Sie können auch spezielles Reinigungsmittel für keramische Kochplatten benützen. Berühren Sie die Scheiben, ach dem Reinigen, nicht mehr. Fingerabdrücke brennen in das Glas und{lssen sich nicht mehr entfernen.

Neubauwohnung oder vor kurzem renoviert?

Warten Sie sechs Wochen mit heizen in einer Neubauwohnung die vor kurzem fertig gestellt wurde, oder einem Raum der stark renoviert wurde. In den Wänden und Decken befinden sich noch Gase, Weichmacher und Feuchtigkeit von den Stuck- und Malerarbeiten. Durch die warmen Luftströme können sich die vielen Staubteilchen im Raum verfarben und sich auf Wände und Decken festsetzen. Auch die noch vorhandene Feuchtigkeit in Wänden und Decken erwartt sich und kann gelbe Flecken verursachen.

Heizmaterial

Holzarten und Lagerung

Alle Arten sauberes, gespaltetes und trockenes Holz konnen als Heizmaterial gebraucht werden. Harte Holzarten, sowie Eiche, Buche und Birke brennen langsam, geben viel Wärme ab und bildenleitung Holzkohle. Weichere Holzarten, sowie Kiefer, Tanne und Pappel erzeugen mehr Flammen aber weniger Wärme und weniger Holzkohle.

Holz wird am Besten an einer windigen Stelle, aber gut vom Regen geschützt, gelagert. So trocknet das Holz auf natürliche Art. Stapeln Sie die Holzblöcke auf einer alten Palette oder auf einem Rost. So kann das Holz auch von unter trocknen und bleiben die untersten Holzblöcke trocken.

Holzart Trocknungszeit
Kiefer, Pappel 1 Jahr
Linde, Weide, Tanne, Birke, Esche, Erle 1,5 Jahren
Obstbäume, Buch 2 Jahren
Eiche 2,5 Jahren

Der Black Pearl kann nur mit Holz beheizt werden. Legen Sie nie mehr als 3-4 Kg Heizmaterial in den Ofen. Benützen Sie immer sauberes, gehacktes Holz das genügend trocken ist. Die Trocknungszeiten sehen Sie in der Tabelle oben. Feuchtes Holz brennt schlecht und erzeugt übermöig viel Rauch. Dadurch konnen die Scheiben des Ofens vom Russ schwarz werden. Russ kann sich auch im Rauchabzugkanal festsetzen, was die Möglichkeit auf einen Schornsteinbrand erhöht.

Frisches feuchtes Holz enthalt noch ungebähr 50% Feuchtigkeit. Nach einer Trocknungszeit von einem Jahr, enthalt gespaltetes Holz noch 20% Feuchtigkeit. Nach zwei Jahren Trocknung ist der Feuchtigkeitsgehalt auf 12 bis 15% gesunken. Trockenes Holz gibt eine schöne Flamme und so gut wie kein Rauch ab. Wahrend des Verbrennens kann man das Holz prasseln horen. Feuchtes Holz erzeugt ein zischendes Gerausch, viel Rauch und eine petite Flamme. Die Freude am Heizen und die Nutzleistung werden stark beeinträchtigt.

Benützen Sie in Ihr dem Ofen keine Holzblöcke die Paraffin enthalten. Wenn die Ofentür geschlossen ist schmilzt das Paraffin zu schnell aus den Holzblöcken. Die verschmutzten Rauchgase die dadurch entstehen, bilden einen Niederschlag auf der Scheibe der Ofentür, brennen ins Glas und konnen dann nicht mehr entfernt werden.

Die optimale Art zu Heizen

Die Öfen von WANDERS sind so entworfen, dass Sie die Beste Nutzleistung erzeugen. Ein gut beheizter Holzofen kann eine Nutzleistung von etwa 75% erreichen. Dadurch verbrauchen Sie weniger Holz um genauso viel Wärme zu erzeugen. Darüber hinaus, verursacht ein gut beheizter Ofen weniger Verschmutzung durch Rauch. Hier einige Tipps für viel Freude am Heizen:

Heizen Sie ihren Ofen immer mit geschlossener Tur. Dadurch liegt die Nutzleistung 8- bis 10-mal hoher. Wenn die Ofentur auf ist, saugt der Kamin mehr Luft, als fur eine gute Verbrennung nötig ist, an. Die relativ kalte Luft kühlt auch das Feuer. Gleichzeitig wird auch Feuerschaden durch heraussprühende Funken, vor allem bei Nadelholz, vermieden.
- Legen Sie nie mehr als 3 Holzsche auf das Feuer. Viel Heizmaterial verhindert eine effiziente Verbrennung und belastet unnötig das Milieu.
Luften Sie gut den Raum wenn Sie heizen. Ein prasselndes Holzfeuer hat einen minimalen Verbrauch von 25 Kubikmeter Luft pro Stunde. Machen Sie nie eine Abzugshaube an, wenn im gleichen Raum ein Ofen brennt.
Vorsicht bei windstillem und nebligem Wetter. Bei windstillem Wetter gibt es beinahe keinen Zug um Kamin. Weil Rauch schwerer ist als Luft, ist es möglich, dass der Rauch in den Raum stromt. Bei Nebel kühlt kann der Rauch aus dem Schornstein sehr Schnell abkühlen und fallen und damit in der Umgebung hinterlich sein.
- Löschen Sie nie das Feuer mit Wasser, sondern halten es von selbst ausgegeben. Die Materiale im Ofen konnen sich sonst durch den plötzlichen Temperaturunterschied verformen oder reißen.
- Wenn Sie das Feuer drosseln wollen, müssen Sie erst die Rauchgasabzugsklappe schlieben und danach dann die Luftzufahr.

Schornstein und Rauchkanal

Was tun wenn es einen Schornsteinbrand gibt?

Bei einem Schornsteinbrand müssen Sie�始 das Ventil im Schornstein und alle andere Luftzufuhrkanale schlieben. Die Feuerwehr anrufen. Nach dem Löschen muss der Schornstein und der Ofen von ihrem Installateur überprüft und neu zugelassen werden.

Der Schornstein ist der wichtige Teil Ihres Holzofens;

Der korrekte Schornstein verhindert dass Rauch in den Raum stromt, sich ein Belag auf der Scheibe bildet und schlechte Verbrennung. Bevor Sie den Ofen montieren, muss Ihr Handler oder ein anerkanter Schornsteinfeger den Schornsteinkanal über dieGPCenge kontrollierenob er mindestens einen Durchmesser von 150 Millimeter hat und ob der Kanal sauber, glatt und dicht ist.

Schornstein mit gutem Zug

Warme Luft will steigen. Auf thisem Prinzip Funktioniert jeder Schornstein. Was darauf hilft, ist dass der Wind auch noch die Luft von der Schornsteinausmundung „weg saugt".

Manchmal kann aber ein Fallwind die umgekehrte Wirkung haben und die Luft in den Schornstein blasen. So kann auch eine relativ schwere Nebelluft den gute Zug im Schornstein hemmen. Auch ein zu länger Rauchkanal mit rauer Oberfläche und zuvielen Biegungen ergibt diese Wirkung. Bei einem natürlich schlechten Zug kann Sie der Installateur über den Gebrauch eines Ventilators im Rauchkanal aufklären.

Wartung

Kleine Wartung

• Wir raten Ihnen, eine zwei bis drei Zentimeter dicke Schicht Asche liegen zu halten. Dies gewährt einen Schutz für die Feuerstelle.
  Entferen Sie zwei- bis dreimal pro Woch die abgekuhlte Asche aus dem Aschekasten. Wir raten Ihnen einen Ascheimer zu benutzen. Ein sauberer/leerer Aschekasten ist deshalb so wichtig, weil auch durch den Aschekasten Verbrennungsluft angesaugt wird.
  Den Ruttelrost im Kaminofen mit einer weichen Bürste abfegen.
• Reinigen Sie den Ofen an der Außenseite mit einem feuchten, nicht fusselndem, Tuch. Benutzen Sie nur milde Putz- oder Scheuermittel.
• Reinigen Sie die kalten Scheiben mit einem Putzmittel für Keramikkochplatten. Berühren Sie dann das gereinigte Glas nicht mehr mit ihren Fingern. Fingerabrücke brennen ins Glas.
  Schmieren Sie ab und zu die Scharniere der Ofentur.

Benutzen Sie keine beibenden Putz- und Scheuermittel im ihren Ofen zu pflegen.

Außerbetriebnahme

Schlieben Sie die Tur und Luftzufuhr im Sommer
- Legen Sie Feuchtigkeitsabsorbierendes Salz in den Ofen, wenn dieser in einem feuchten Raum steht.

Jährliche Wartung

Mit Bezug auf Brandschutz und eventuell einer Brandschutzversicherung, müssen Sie den Schornstein jährlich durch einen anerkannten Schornsteinfeger fegen halten.
- Lassen Sie jährlich den Rauchgasabzug und die Verbrennungsluftzufahr des doppelwandigen Rauchkanalsystems auf Undurchlösigkeit prufen.
- Lassen Sie jährlich die Funktion der Schieber und/oder Klappen kontrollieren.
- Lassen Sie jährlich all Dichtungen von Turen und Glasscheiben auf Verschleiberscheinungen prüfen.

Sicherheit

Mit einem Holzofen von WANDERS haben Sie eine bequeme und sichere Wärmequelle im Haus.

Der Brandschutz fängt schon bei der korrekten Montage und einem gut Funktionierendem Rauchgasabzug an. Ihr Installateur muss sich deshalb an die Montagevorschriften, sowie auf Seite 52 und folgende Seiten beschreiben, halten. Für sicheres Heizen sind auch folgende Punkte wichtig:

1. Beheizen Sie den Ofen soviet wie möglich mit geschlossener Tur. Dadurch wird die Nutzleistung erhöht und es ist auch better für das Milieu.
2. Verhindern Sie, dass keine Kinder oder hilfsbedürftige Personen in die Höhe des Ofens kommt undleen Sie sie nicht allein wenn der Ofen brennt. Benutzen Sie eventuell einen Kaminvorsatz.
3. Giessen oder legen Sie keine brennbaren material in den Ofen. Dadurch kann der Ofen unwiderruflich beschädigt werden.
4. Wenn der Boden um den Ofen herum aus brennbarem Material ist, benutzen Sie dann eine feuerfeste Bodenplatte. Die Bodenplatte muss mindestens eine große von: -an der Vorderseite der Tur: 50 cm ab Außenaseite des Ofens - an den Seiten der Tur: 30 cm Außenaseite des ab Ofens
5. Bringen Sie keine brennbare Materiale, zum Beispiel Gardinen, Holzgegenstände (Schränke, Gemälde) in der Nähe des Ofens oder des Rauchkanals an. Halten Sie mindestens einen Abstand von 80 Zentimeter gemessen ab der Außenseite des Ofens und des Kamins, ein.
6. Bekleiden Sie nie den Kamin mit brennbarem Material (z.B. Tapete).
7. Beachten Sie die Punkte die unter dem Abschnitt „Optimale Art des Heizens" auf Seite 50 beschrieben sind.
8. Lassen Sie den Ofen nur durch einen anerkannten Installateur mit originalen Ersatzteilen reparieren.

Garantie

Auf ihren Black Pearl gibt Ichnen WANDERS Metaal-producten B.V. in Netterden 5 Jahre Garantie ab Kaufdatum, vorausgesetzt dass der Ofen korrekt installiert und gemäß den Anweisungen in dieser Gebrauchsanweisung benutzt wurde. Unter diese Garantie fallen alle Mängel die auf Material- oder Konstruktsfehler zurückzuführen sind. In diesen Fällen erhalten Sie gratis neue Ersatzteile. Der Arbeitslohn und andere Kosten fallen nicht unter die Garantie. Fehlerhafte Teile können Sie franco an WANDERS Metaalproducten B.V. Amtweg 4, 7077 AL Netterden (Holland) schicken.

Vor Montage des Ofens mussen Sie kontrollieren ob das Gerät keine sightbaren Schäden aufweist. In dem Fall mussen Sie das Gerät nicht akzeptieren, mussen aber mit ihren Lieferanten Kontakt aufnehmen.

Nicht unter die Garantie fallen: Störungen die durch nicht sachgemäßen Gebrauch entstanden sind; nicht strikte Befolgung der Installations- und Bedienungsvorschriften; Montage durch einen nicht von WANDERS anerkannten Installateur, Vernachlässigung des Ofens und bei einem Wechsel des Besitzers. Die Garantie verfällt auch, wenn verkehrtes Heizmaterial benutzt wurde.

Fur folgendes Zubehör gilt eine Garantiefrist von 1 Jahr: alle gusseisenen und vermiculit Teile und der Lack.

Wanders ist nicht verantwortlich für eventuelle Risse im Feinputz und Verfährungen der Wände, Decken und/oder Roste nach Heizen des Ofens. Verfährungen können entstehen weil Staubteilchen im Konvektionsmantel verbrennen. Um eventuelle Risse im Feinputz und Verfährungen zu minimisieren, verweisen Sie auf den Rat der von der Branche für Kaminöfen gegeben wird. Ihr Installateur kann Sie darüber informieren.

Reklamationen werden erst dann behandelt, wenn die Verkaufsfirma, der Installateur eine Reklamation, zusammen mit einer Kopie des Kassenzettels mit Kaufdatum, eingereicht hat. Reparaturen berechtigen nicht zu einer Veränderung der Garantie. Alle Folgeschäden sind ausgeschlossen.

Montagevorschriften Black Pearl

Der Black Pearl ist gemäß der internationalen Norm EN 13240 und außer dem gemäß einer zusätzlichen Norm für optimes milieu-freundliches Heizen bezüglich Rauchgas Ausstoss (Art. 15a B-Vg des BmfWA) geprüft. Der Ofen kann an einen Rauchkanal mit mehreren Öfen angeschlossen werden. Das Rohr des Rauchgasabzugs hat einen Durchmesser von 150 Millimeter.

Der Ofenarf nur durch einen anerkannten Installateur und gemaβ den unten beschrieben Installationsvorschriften montiert werden. Dabei müssen auch die nationalen und ortlichen Gesetze und Vorschriften fur Installation und Gebrauch von Holzöfen beachtet werden. WANDERS bietet keine Garantie bei unvollständig oder nicht korrekt angeschlossenem oder installiertem Black Pearl.

Der Ofenarf nicht montiert werden in:

Allgemein zugangliche Galerien und Gänge
- Treppenhäuser, außer in Gebäuden mit nur zwei Stockwerken
In Räumen, in welchen leicht entflammbare oder explosive Stoffe verarbeitet werden.
In Räumen in welchen sich eine Abzughaube oder ein mechanisches Absaugsystem befindet, außer dann wenn die Luftzufahr direkt von außen geholt wird sodass die Verbrennung ohne Gefahr geschehen kann.

Vorbereitung

Der Rauchabzugskanal

Bevor der Ofen montiert werden kann, müssen folgende Punkte beachtet werden:

• Wenn der Ofen an einen schon bestehenden Rauchabzug angeschlossen werden soll, dann muss dieser erst durch einen anerkannten Schornsteinfeger fachkundig gefegt und kontrolliert werden. Eventuell vorhandene Ventile müssen entfernt werden.
• Der Rauchgasabzug des Ofens muss ohne Umwege direkt an den Rauchgaszugskanal angeschlossen werden.
• Der Unterdruck im Rauchabzugskanal muss mindestens 12 Pa oder 0,12 mbar betragen.
• Der Rauchabzugskanal muss immer in 1 ausmüssen. Siehe unterstehende Skizzen.

X>23°

X<23°

• Der Schornsteinkanal muss bei der Montage sauber und ohne Behinderung einen Durchmesser von 150 mm haben.
  Eventuelle Biegungen im Rauchabzugskanal dürfen nicht mehr als 45 Grad betragen.
• Sie müssen sicheren stellen, dass der Rauchabzugskanal die Rauchgase gut genug und auf sichere Weise abziehen kann.

Brandschutzvorrichtung

Im Zusammenhang mit Brandschutz ist es wichtig, dass Sie die unter erwähnten Vorschriften beachten, bevör der Ofen montiert wird.

1. Wenn der Fußboden um den Ofen herum aus brennbarem Material ist, dann müssen Sie eine feuerfeste Bodenplatte benutzen. Die Bodenplatte muss mindestens eine Grösse haben: - an der Seite der Tur: 50 cm ab der AuBenseite des Ofens - an den Seiten: 30 cm ab der AuBenseite des Ofens
2. Halten Sie mindestens 80~cm Abstand zwischen Ofen und brennbaren Materialen ein. Denken Sie damit an Gardinen, Gegenstände aus Holz (Schränke und Gemälde) und Glasgegenstände. Halten Sie den gleichen Abstand vom Rauchabzugskanal ein
3. Holzerne Konstruktion die innerhalb des 80 cm Bereichs des Ofens sind, müssen mit feuerfestem Material verkleidet werden.
4. Wenn der Rauchgasabzug durch die Decke und/oder das Dach führt welche aus brennbarem Material bestehen, müssen diese rundum +80 cm mit feuerfestem Material bekleidet werden. Achten Sie hierbei auf Zwischenbalken und eventuell elektrische Leitungen.
5. Zwischen Ofen und tragenden Konstruktionsteilen aus Stahl muss mindestens ein Abstand von 50 cm (rundum) eingehalten werden.
6. Schützen Sie alle brennbare Materiale die sich in einem Strahl von 100 Zentimeter der Ofentür befinden Nehmen Sie dazu feuerfeste Materiale.
7. Bekleiden Sie den Kamin nie mit brennbarem Material (wie z.B. Tapete)

8. Die Wand hinter dem Kamin muss aus feuerfestem Material sein oder muss damit isoliert werden. Das Isolationsmaterial muss eine Temperatur von 700 Grad Celsius vertragen konnen und eine Dichte von, 80 Kg / m^3 haben. Angaben über Isolationsmaterial finden Sie in der Tabelle auf Seite 59.

9. Vermeiden Sie Wärmedurchschlag bei der Montage. Die Wärme die der Ofen ausstrahlt kann durch die Wandziehen. Dies kann)sogar Brand auf der anderen Seite der Wand verursachen.Verhindern Sie dies!

Installation

Der Black Pearl ist gemäß der internationalen Norm EN 13240 und außer dem gemäß einer zusätzlichen Norm für optimes milieu-freundliches Heizen bezüglich Rauchgasausstoss (Art. 15a B-Vg des BmfWA) geprüft. Der Ofen kann an einen Rauchkanal mit mehreren Öfen angeschlossen werden. Das Rohr des Rauchgasabzugs hat einen Durchmesser von 150 Millimeter.

Zufuhr von Verbrennungsluft

Dem Ofen muss immer genügend frische Verbrennungsluft zugeführrt werden. Wenn notig, machen Sie eine zusätzliche Öffnung für Luftzufahr so nah wie möglich bei dem Ofen. Dadurch vermeiden Sie Zugluft. Eine zusätzliche Luftzufahr ist unbedingt erforderlich wenn:

• Der Raum ein System zur Wärmerückgewinnung hat
  Der Raum ein zentrales Absaugsystem hat
• Eine Abzughaube sich im gleichen Raum befindet

Die Öffnung der Luftzufuhr muss zu schlieben sein, wenn Sie durch eine feuerbestandige Wand führt. Wenn mehrere Öfen im gleichen Raum stehen, müssen genugend Lüftungsöffnungen anwesend sein, sodass sorgloses Heizen gewährleistet wird.

Externe Luftzufuhr

Das Rohr für die Zufuhr von Frischluft hat einen Durchmesser von 100 mm. Die Luftzufuhr kann mit einem Anschluss an der Rückseite des Gerätes angebracht werden. Wenn die Luftzufuhr durch eine Brandmauer geführt ist, muss das Rohr mit einem Ventil zu schlieben sein. Wenn das Rohr, einschließlich einer Biegung von 90^ , länger als ein Meter ist, dann muss der Durchmesser des Kanals bigger gemacht werden.

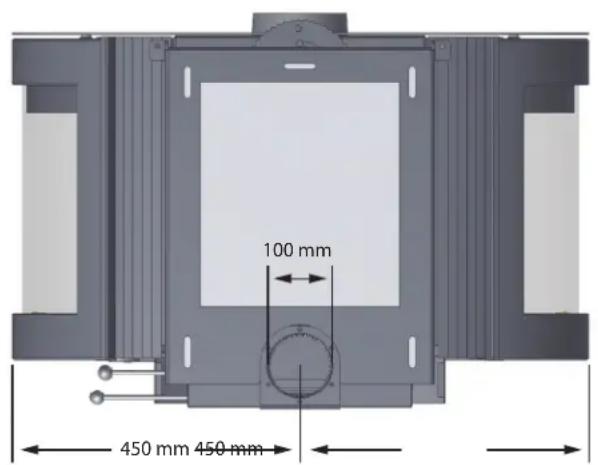

Anschluss des Ofens

Der Black Pearl ist ein schwerer Holzofen. Das Modell wiegt, einschließlich 2 Meter Rauchgasabzugrohr, 150 Kg. Vergewissern Sie sich, dass die Wand woran der Ofen montiert wird, das Gewicht problemlos/TRagen kann. Bevor Sie den Ofen montieren, befolgen Sie

erst die Anweisungen aus dem vorgen Kapitel „Vorbereitung". Schützen Sie ihren Rücken und den Fußboden während der ganzen Montage.

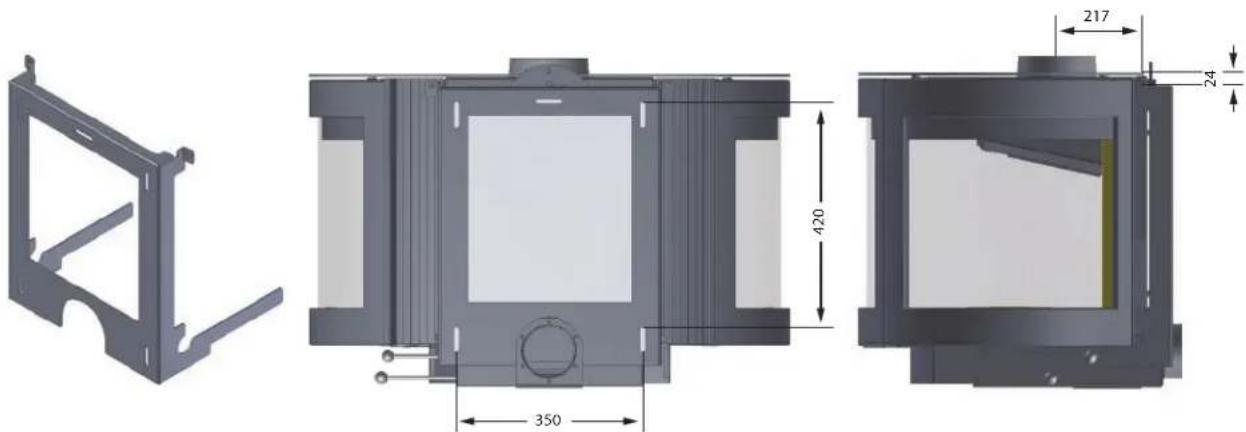

Wandmontage

1. Kontrollieren Sie, ob die Wand, an welche der Ofen gehängt werden soll, genugend feuerbeständig ist. Lesen Sie dazu die Angaben im Kapitel „Brandschutz" auf Seite 53.
2. Kontrollieren Sie die Verpackung des Ofens und des Sockels. Montieren Sie den Ofen nicht wenn diese beschadigt aus der Verpackung kommt. Melden Sie WANDERS eventuelle Schäden.
3. Vorsicht beim Auspacken des Ofens und schützen Sie bereits den Fußboden.
4. Entfernen Sie die Glasplatte des Ofens dies um eventuelle Beschädigung zu vermeiden.
5. Montieren Sieden Hangebuegel and der Wand. Benutzen Sie dazu nie Material aus Kunststoff zur Befestigung. Achten Sie darauf, dass der Hangebuegel genau in der Mitte unter der Abzugsoffnung befestigt ist. Die Bolzen fur die Aufhangung durren nicht mehr als 10mm aus der Wand ragen.

1. Wenn gewünscht schlieben Sie ein weiteres Rohr, das mindestens 100 mm Durchmesser haben muss, für die Luftzufahr an.
2. Hangen Sie den Ofen in die Bugel. Überbelasten Sie nicht ihren Rücken. Um den Ofen weniger schwer zu machen, können Sie vorübergehend die Scheibe und die Feuerplatte entfernen. Montieren Sie den Ofen an der Oberseite im Wandbürger.

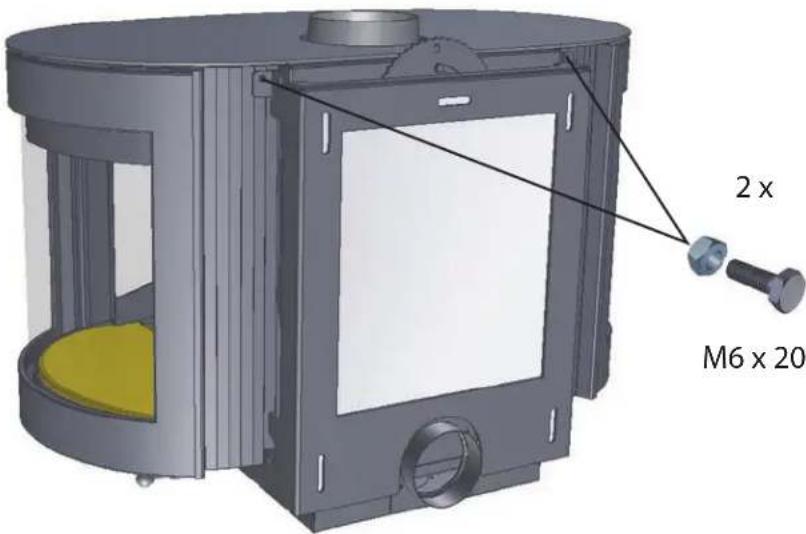

1. Sichern Sie den Ofen an dem Wandbügel mit den 2 Bolzen.
2. Legen Sie die Glasplatte wieder auf den Ofen.
3. Montieren Sie den Rauchgasabzug entwassernd.

Reparaturen

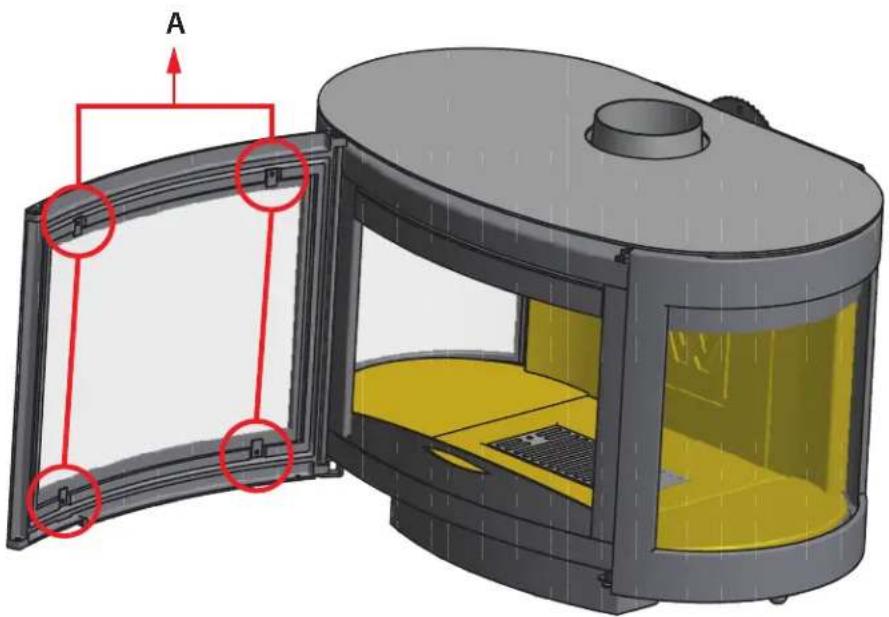

Ausweiseln der Scheibe der Ofentür

• Öffnen Sie die Tur mit der kaputten Scheibe
• Entfernen Sie die Glasshaltern (A) an der Inneseite der Tur.
  Wechseln Sie die Scheibe aus, Vorsicht, das Glas ist scharf.
  Kontrollieren Sie ob die Keramikstreifen noch ganz sind und fest auf der Tur sitzen. Im gegebenen Fall kleben Sie diese wieder mit neutrale Silikonkit fest oder ersetzen Sie sie vollständig.
• Brechen Sie das kaputte Glas vollständig aus und ersetzen es (Vorsicht scharfe Ränder)
  Montieren Sie alles wieder zusammen.

Achten Sie auf Fingerabdrücke

Achten Sie daraufuf, dass Sie die Scheiben des Ofens nicht mit den Fingern berühren. Fingerabrücke brennen in das Glas und können danach nicht mehr entfernt werden.

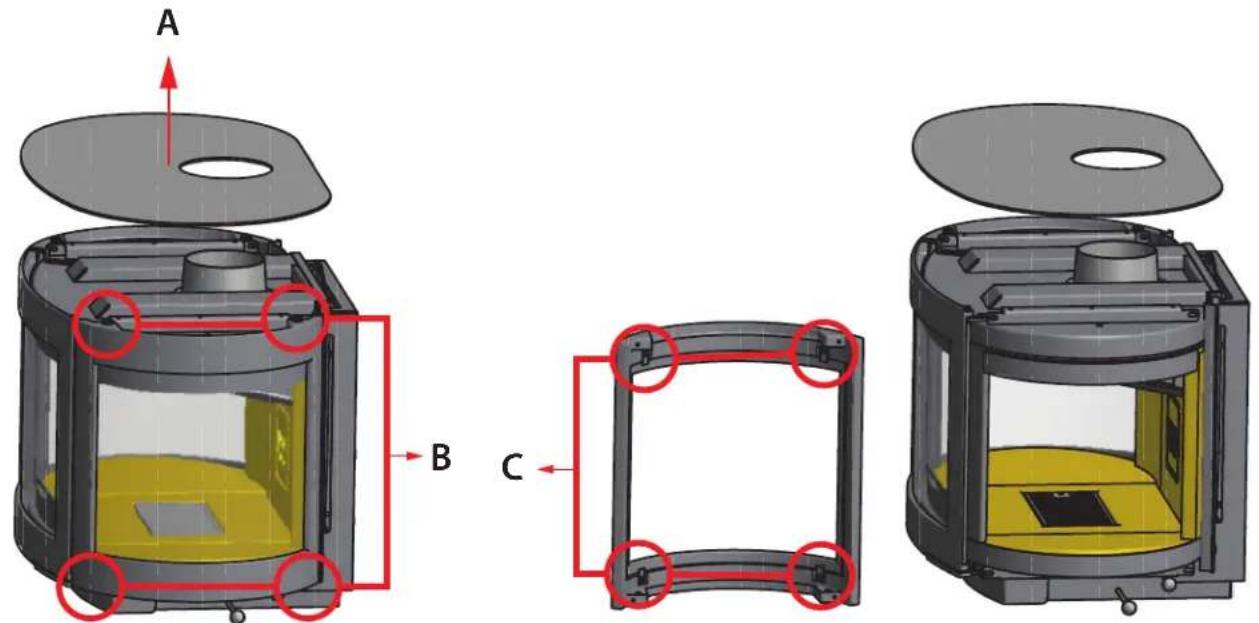

Ausweiseln der vorderen Scheibe

• Entfernen Sie die Glasplatte (A) und schrauben die GuBeiserne Leiste (B).
• Nehmen Sie die gewöblte Leiste hereus. Vorsicht: das Glas ist scharf.
  Entfernen Sie die Glasshaltern (C).
• Kontrollieren Sie ob der keramische Streifen noch ganzt und gut am Ofen festsitzt. Gegebenenfalls kiben Sie diesen wieder mit neutralem Silikonkit fest oder ersetzen Sie ihn vollständig.
  Wechseln Sie die gewöblte Scheibe aus. Passen Sie auf die scharfen Ränder auf.
  Montieren Sie wieder alles wie gehabt.

Achten Sie auf Fingerabdrücke

Achten Sie daraufuf, dass Sie die Scheiben des Ofens nicht mit den Fingern berühren. Fingerabdrücke brennen in das Glas und können danach nicht mehr entfernt werden.

Technische Angaben

	Black Pearl
Tür Verschluß I & II Ba
Nominale Leistung* 8,0 kW
Abgasstutzen 150 mm
Maximale Füllung 3 kg
* Nominale Wärme wird mit einem Schornsteinzug von 0,12 mBar erreicht

Heizmaterial; Holz (30 x 10 cm)
Maximal einlagen 3 Stück
Primäre Luftklappe maximal
Sekundäre Luftklappe maximal
Brennzeit Heizmaterial ungebär 1 Stunde

Rauchgaswerte gemäß DIN 4705, DIN 18895 Teil 2Mit geschloßener Tür
	Black Pearl
Abgasmassenstrom	8,2	g/s
Abgastemperatur	345	°C
Mindestforderdruck bei NWL	0,12 mBar
Wirkungsgrad	77,7 %
CO auf 13% O2	0,09 %
Feinstaub	27	mg/m3
Prüfstelle	1625
Prüfnorm	EN13240
Prüfungsgutachten Nummer	RRF - 4012 3076

Richtwerte für den Inhalt des zu wärmdenden Raums:

Nicht alle Räume entsprechen den heutigen Vorschriften betreffend Isolation. Für den Inhalt des zu wärmdenden Raums konnen folgende DIN 18893 Werte erwähnt werden:

Bei gänstigen Umständen:

berechnet gemäß DIN 4701

Bei weniger gúnstigen Umständen:

135m^3

Bei ungünstigen Umständen:

95 m³

Für eine kurzfristige Beheizung, mit einer Unterbrechung von mehr als 8 Stunden, kann man fur den zu wärmdenden Inhalt 25% weniger rechnen.

Tabelle fur Isolation bei Wanddicke

	Dicke der Wand 10 cm	Isolation Konv.	ektionsMantel
Schutz der Wand		Rückseite8 cmSeite8 cmUnterseite6 cm
Wände aus brennbaren Baumaterial X X
Tragewände aus Stahl X X
Einbaumöbel gegen den Ofen X X
Einbaumöbel an der Wand hinter den Ofen X X
Übrige Wände
Wanddicke < 10 cm X X
Wanddicke > 10 cm (kann gemauerte Wandsein)	-		-
Die Tabelle zeigt an, welche Isolationsdicke gewählt werden muss bei welcher Wanddicke um vor Einbauöfen zu schützen.

Tabelle Isolationsmaterial: NB nur das was im gefärbten Gebiet liegt ist erlaubt.

Isolation Verpack Gebrachte		ckt Wärmeleitung aushcstemp.		Höchste Dichte
nr	artikel	nr	form	nr	verpackt	nr	°C	nr	kg/m3
10	Mineralwolle	01	Bahren	01	Vernähte Matten	10	100	02	20
11	Glaswolle	02	Lose Wolle		Vernähte Matten	12	120	03	30
12	Steinwolle	03	Wolle	02	Vernähte Matten	14	140	04	40
13	Schlakke		Granulat		G. Krumme 2	16	160	05	50
		04	Filz					06	60
		05	Vernähte Lamellenmatte	10	Splitter			07	70
					G. Krumme 1			08	80
		06	Matten	11	Splitter			09	90
		07	Platten		G. Krumme 2			10	100
		08	Schalen			72	720	11	110
		09	Segmente	20	Platten	74	740	12	120
		10	Geflochten		G. Krumme 1	76	760	13	130
				21	Platten
					G. Krumme 2			18	180
		99	Übrige	99	Einzeln	99		99

Suchen Sie sich in der Tabelle das Isolationsmaterial aus. NB; Gruppe 99 ist NICHT zugelassen

Technische tekeningen / Technical drawings / Dessins techniques / Technische Zeichnungen Black Pearl

51	1	HAL2448	PIJPMOND NIEUW
		BEV.90.600625	POTMAGNEET
		HDI.2020249	AANSLAGPLAATJE KLEP
48	1		SIERKLEP SAMSBP.1003
47	1	GLA.00.0937	GLASPLAAT BOVEN
		BEV.20.060214	ZESKANTMOER
45		m6x401
		HBP.0038144	BED.SCHIJF KLEP
43	1		FRONTROOSTER SAMSBP.1002
		INK.00.7042242	KOGEL AANDRUKKER
		HDI.0023241	MARKERINGSSTRIP
			SCHUTROOSTER GIE.00.2334140
		INK.00.0803139	ACHTERWAND VERICULIET RECHTS
		INK.00.0802138	ACHTERWAND VERICULIET LINKS
		INK.00.0801237	BODEM ZIKANT VERICULIET
		INK.00.0804136	VERMICULIET BODEM MIDDEN
		INK.00.0800135	ACHTERWAND VERICULIET
		HBP.0035134	KEERPLAAT
		INK.00.0701333	RONDE KNOP
		HBP.0034132	ASLADE FRONT
		HBP.0033131	ASLADE
30	1	SOL.1003	PIJPMOND EXT.LUCHT
29	1		AFDEKPLAAT PIJPMOND EXT.LUCHTHOL.0132
		HBP.0032128	MUURBEUGEL
		HBP.0031127	SCHERMPLAAT ACHTER
		HBP.0030226	SCHERMPLAAT VOOR
25	12	verlengmoer m5x10	VERLENGMOER M5X15
23	4	INK.00.6846	SILICONEN KAP KEGEL SWH-BB-CLEAR
22	1	GLA.00.0935	GLAS VOORZIJDE
		HBP.0029121	ROOKGASKLEP
20	1	DRA.00.1053	AS SPAARKLEP
19	2	DRA.00.1052	TREKSTANG LUCHTREGELING
18	1	DRA.00.7305	EXCENTER ROL
17	1	DRA.00.7302	EXCENTERAS
		HBP.0028116	BEV. BEUGEL SLUITROL
		HBP.0027115	BLOKJE SLUITING
Pos	Aantal	Struct. nr.	Omschrijving

14	1		HANDGREEP SAMSBP.1001
	113	DRA.00.1050	SCHARNIERSTANG
12	1	GIE.00.0012	DEUR GIELJZER
		HBP.0025211	SCHARNIER
10	12	HBP.0024	GLASKLEM
9	2	GLA.00.0936	GLAS ZIJKANT
8	2	GIE.00.0014	ZIJRAAM
7		HBP.00231	ASVANGSTRIP
		HBB.00221	AANSLUITKAST EXTERNE LUCHT
5	4	DRA.00.1587	GELEIDEBUS LUCHTSCHUIF
4		HBP.00211	LUCHTSCHUIF
		HBB.00201	PRIMAIRE LUCHTSCHUIF
2	4	DRA.00.1588	GELEIDE BUS LUCHTSCHUIF
1	1	SBP.1000	BINNENWERK SAM
Pos	Aantal	Struct. nr.	Omschrijving

garantiebewijs / guarantee certificate / certificat de garantie / garantieschein

model / model / modele / modell

serienummer / serial number nr.de série / seriennummer

aankoop datum / date of purchase
date de lachat / kaufdatum

itte kopie vom kaufbeleg beifugen

naam / name / nom / name

adres / address / adress / adress

Unter diese Garantie fallen sie Mängel die auf Materialoder Konstruktionsfehler zurückzuführen sind. In diesen Fällen erhalten Sie bereits neue Ersatzteile. Der Arbeitsloh und andere Kosten fallen nicht unter die Garantie. Fehlherafte Teile können Si franco an WANDERS Metaalproducten B.V.Amtweg 4,7077 AL Netterden Holland) schicken.

Vor Montage des Ofens müssen Sie kontrakterien ob das Geräne keine sightbaren Schäden aufweist. In dem Fall müssen Sie das Geränt nicht akzeptieren, müssen aber mit ihren Lieferanten Kontakt aufnahmen.

Nicht unter die Garantie fallen: Störungen die durch nicht sachgemäßen Gebrauch entstanden sind; nicht strikte Befolgung der Installations- und Bediunungsvorschriften; Montage durch einen nicht von WANDERS anerkannten Installatleur, Vernachlässigung des Ofens und bei einem Wechsel des Besitzers. Die Garantie verfüllt auch, wenn verkehrte Heizmaterial benutzt wurde.

Wanders ist nicht verantwortlich für eventuale Risse im Feinputz und Verflärbungen der Wände, Decken und/oder Rosta nach Heizen des Ofens. Verflärbungen können entstehen weil Staubteilchen im Konveltionsmantel verbrennen. Um eventuelle Risse im Feinputz und Verflärbungen zu minimisieren, verwiesen Sie auf den Rat der von der Branche für Kaminöfen gegeben wird. Ihr Installateur kann Sie darüber infirmieren.

Reklamationen werden erst dann behandelt, wenn die Verkaufsfirma, der Installeur une Reklamationzusammen mit einer Kopie des Kassenzettelts mit Kaufdatum, eingerecht hat. Reparaturen berechtungen nicht zu einer Veränderung der Garantie.

Alle Folgeschäden sind ausgeschlossen.
