BEDIENUNGSANLEITUNG Square 75 Tunnel WANDERS

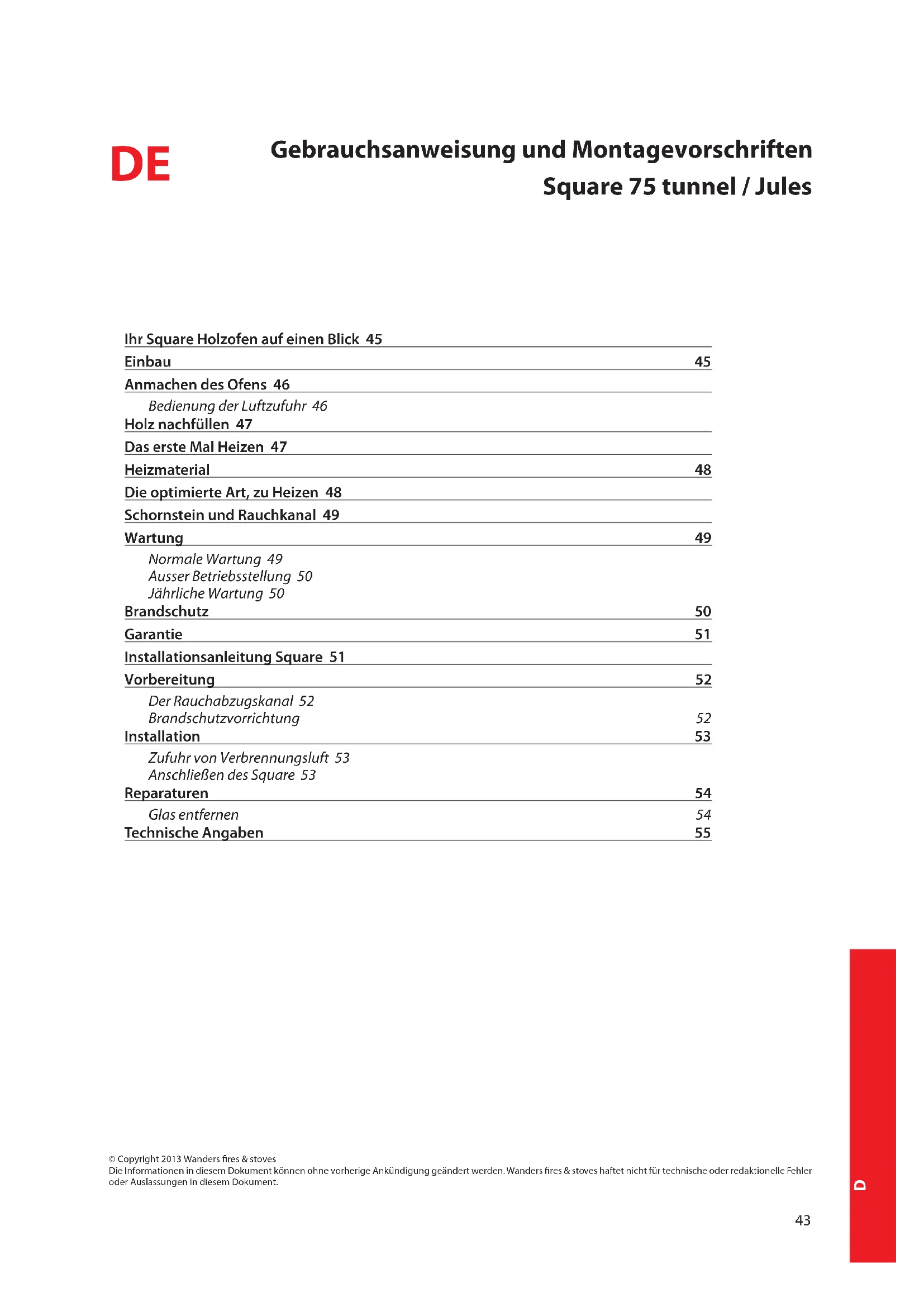

Gebrauchsanweisung und Montagevorschriften Square 75 tunnel / Jules © Copyright 2013 Wanders res & stoves Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden. Wanders res & stoves haftet nicht für technische oder redaktionelle Fehler oder Auslassungen in diesem Dokument. Ihr Square Holzofen auf einen Blick 45 Einbau 45 Anmachen des Ofens 46 Bedienung der Luftzufuhr 46 Holz nachfüllen 47 Das erste Mal Heizen 47 Heizmaterial 48 Die optimierte Art, zu Heizen 48 Schornstein und Rauchkanal 49 Wartung 49 Normale Wartung 49 Ausser Betriebsstellung 50 Jährliche Wartung 50 Brandschutz 50 Garantie 51 Installationsanleitung Square 51 Vorbereitung 52 Der Rauchabzugskanal 52 Brandschutzvorrichtung 52 Installation 53 Zufuhr von Verbrennungsluft 53 Anschließen des Square 53 Reparaturen 54 Glas entfernen 54 Technische Angaben 5544

• Das Gerät darf nicht ohne Scheibe benutzt werden.

• Es ist nicht gestattet, leicht brennbare Materiale, sowie Nylonkleidung oder brennbare Flüssigkeiten in die Nähe des Gerätes zu bringen.

• Das Gerät sollte nicht von Personen (einschließlich Kinder) die geistig oder körperlich behindert sind, oder die nicht mit der Funktion vertraut sind, benutzt werden. Sorgen Sie immer dafür, dass diese Personen sich ausschließlich unter Aufsicht in die Nähe des Gerätes begeben.

• Benutzen Sie einen Kaminvorsatz um die oben erwähnten Kinder und Personen vor Verbrennung zu schützen.

• Das Gerät muss von einem anerkannten Installateur aufgestellt, gemäß dieser Installationsvorschrift, sowie auch der nationalen und örtlich geltenden Vorschriften angeschlossen werden.

Sehr geehrter Kunde, Herzlichen Glückwunsch zum Kauf Ihres Holzofens, der eine komfortable Wärmequelle ist die Ihnen jahrelang Freue machen wird. Dank seiner einzigartigen Form, ist der Kanda von überall im Zimmer zu sehen. Bei der Entwicklung dieses Holzofens haben wir besonders auf Gebrauchsfreundlichkeit, Betriebssicherheit und Design geachtet. Der Kanda ist in unserer eigenen Fabrik in Netterden entwickelt, hergestellt und großenteils handgemacht. Bei der Produktion wurden nur die besten Materiale, die den europäischen Normen entsprechen, eingesetzt. Damit gewährleisten wir eine lange Lebensdauer dieses Holzofens. Im ersten Teil dieser Gebrauchsanweisung geben wir Ihnen Tipps und Hinweise für die richtige und sichere Art Ihren Holzofen zu benützen. Im zweiten Teil benden sich die Installationsvorschriften sowie auch die technischen Angaben dieses Kanda Ofens. Diese sind vor Allem für den Installateur wichtig. Vor Gebrauch Ihres Holzofens bitten wir Sie die Gebrauchsanweisung sorgfältig zu lesen und Sie dann gut zu bewahren. Ihr Installateur braucht vielleicht diese Anleitung für die jährliche Wartung Ihres Ofens. Wir wünschen Ihnen viel Wärme mit Ihrem Kauf. Das WANDERS Team45

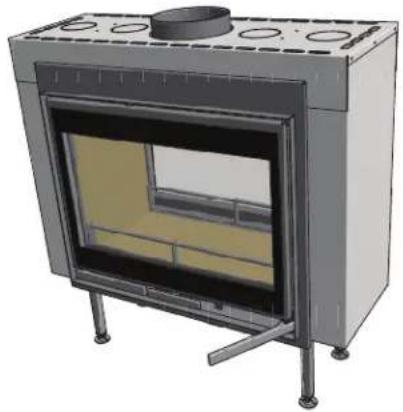

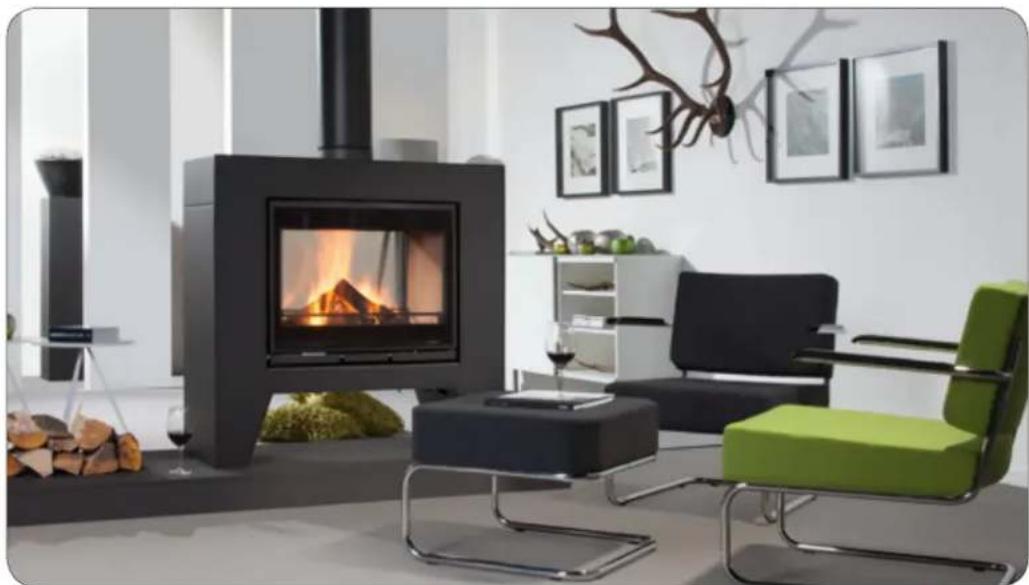

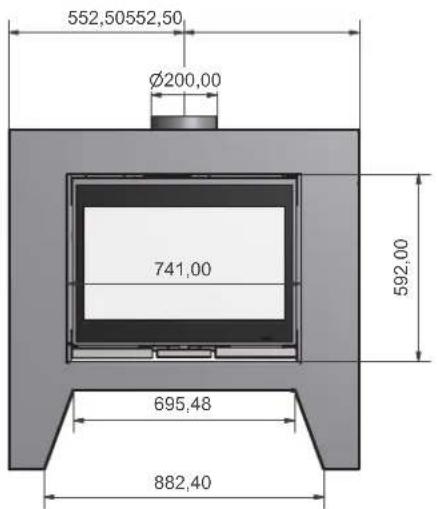

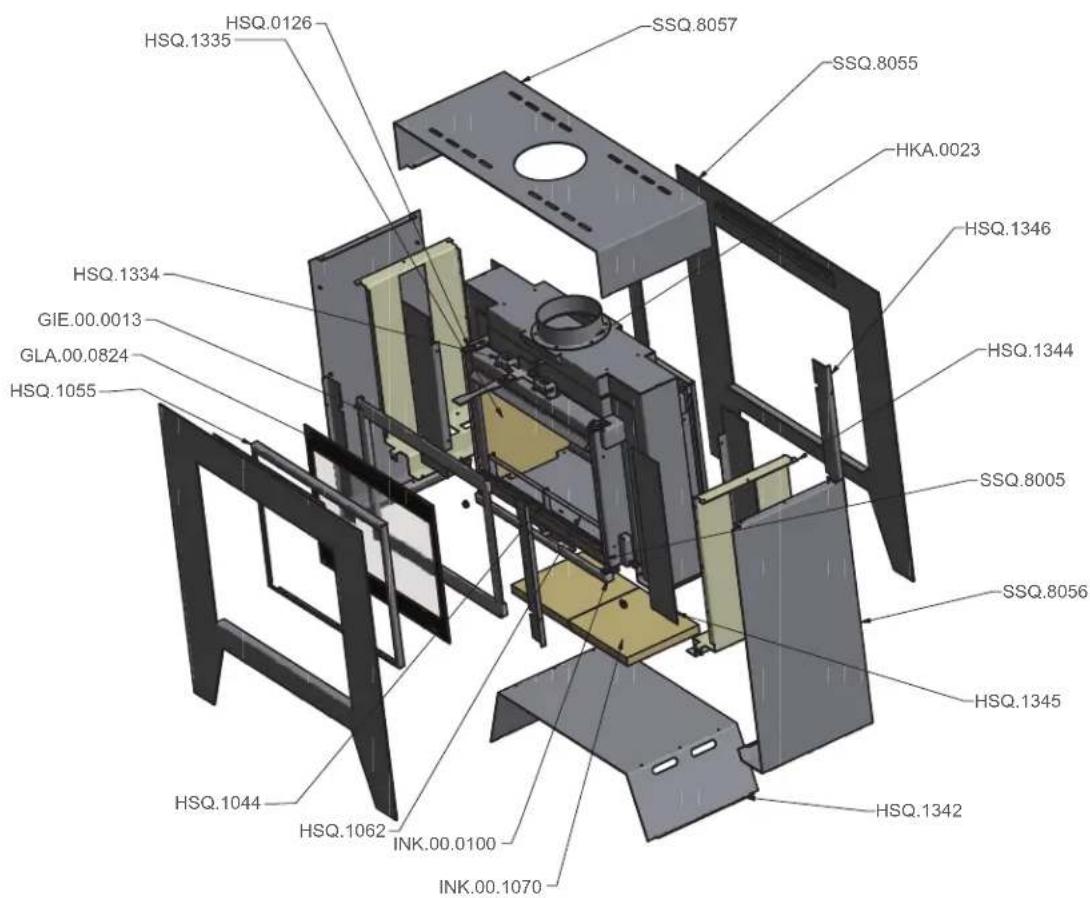

Ihr Square Holzofen auf einen Blick Der Square 75 Tunnel Jules Der Square bietet eine Kombination aus Komfort und eziente Wärmeabgabe. Die große Menge an Glas sorgt dafür, dass die Wärme des Ofens direkt in die Umgebung ausgestrahlt wird, wodurch Ihr Zimmer schnell gemütlich Wärme abbekommt. Die eingebaute Rauchgasstauplatte bewirkt, dass die Rauchgase im Ofen umgeleitet werden und zusammen mit der zusätzlichen Nachverbrennung bedeutet dies, dass die Rauchgase besser verbrennen und dadurch der Ofen mehr Wärme ausstrahlt. Mit dem eingebauten Lüftungsschieben können Sie selbst die Zufuhr von Verbrennungsluft einstellen, wodurch der Ofen mehr bzw. weniger Sauersto bekommt und somit auf höheren oder niedrigeren Stufe brennt. So können Sie selbst bestimmen, wie stark der Ofen brennt und wie viel Wärme der Ofen abgibt.. Die verlängerten Rauchgasabzugskanäle bewirken, dass der Ofen optimal geheizt wird und weniger Wärme verliert. Einbau Im Allgemeinen kümmert sich der Händler bei den Sie den Square gekauft haben, auch um die Installation. Wenn das nicht der Fall ist, beachten Sie, dass die Installation von einem anerkannten Installateur gemacht wird. Ein anerkannter Installateur könnte auch richtig beraten über den Rauchabzugskanal an welchen der Ofen angeschlossen werden muss. Der Anschluss der Holzöfen durch Unbefugte, ist verboten. In dem Fall können wir Ihnen die gute Funktion des Square Ofens nicht garantieren. Bei der Installation müssen Sie auch auf die Brandschutzvorrichtung achten, s. S. 50 Dieser Holzofen ist als Zusatzheizung geeignet und bildet keinen Ersatz für Ihre Zentralheizung. Ihren Ofen im Herbst oder Ende Winter anmachen Wenn die Außen- und Raumtemperatur nicht viel verschieden sind, ist ein guter Kaminabzug eine richtige Herausforderung. Früh im Herbst oder Ende des Winters können Sie für einen guten Abzug sorgen indem Sie wenig Holz verbrennen und alle Lüftungsönungen maximal oen halten. Viel Luftzufuhr fördert eine schnelle Erwärmung und regt einen guten Abzug an. Mit wenig Holz heizen verhindert, dass der Rauch wieder in den Raum strömen kann

!46 Anmachen des Ofens Der Ofen wird beim Anzünden und Heizen sehr heiß und braucht mindestens zwei Stunden um wieder abzukühlen. Berühren sie deshalb den Ofen während des Heizens oder bis zwei Stunden danach, nicht ohne Schutzvorrichtung und bedienen Sie den Ofen immer mit Handschuhen, weil Sie sich sonst schwer verbrennen könnten. Bevor Sie den Ofen anzünden verwenden Sie bitte z.B. einen Stück Küchenpapier dazu, um den ggf. gebildeten Belag, der Ofenfenster, zu säubern, und behalten Sie dieses Papier um das Feuer anzumachen. Önen Sie die Klappe im Rauchabzugskanal. Bringen sie den Lüftungsschieber in den maximalen Stand. Der ‘ECO’ muss in den höchsten Stand nach links hin geschoben werden. Önen Sie danach die Ofentuer und legen Sie einige Papierpropfen bzw. kleine Anzündblöcke hinein, und stapeln darauf einige kleine Holzstücke. Zünden Sie die Holzstückchen an. Lassen Sie die Tür für wenige (3 bis 5 Minuten) auf einen Spalt oen, für zusätzlicher Luftzufuhr, und damit der Schornsteinzug schneller in Gang kommt. Wenn die Holzstuecke richtig brennen, könne Sie weitere Holzscheitel hinzufügen (Versuchen Sie die Holzscheitel locker im Feuer hineinzubetten, damit sich die Flammen gut darum rum entwickeln können). Schließen Sie die Rauchgasstauplatte, wenn der Ofen richtig in Gang gekommen ist. Stellen Sie den Schieber nach rechts in den Eco Stand. Nun werden die Rauchgase über die Rauchgaskanäle geleitet. Bedienung der Luftzufuhr Der Luftzufuhrschieber hat 3 Positionen, d.h.:

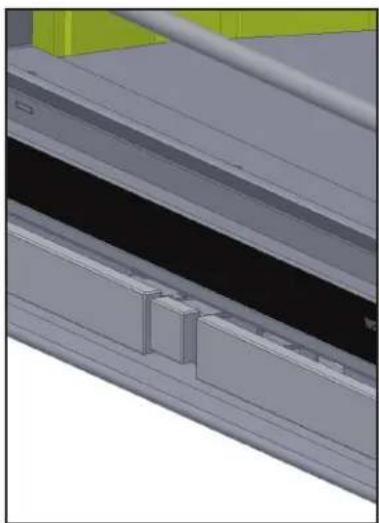

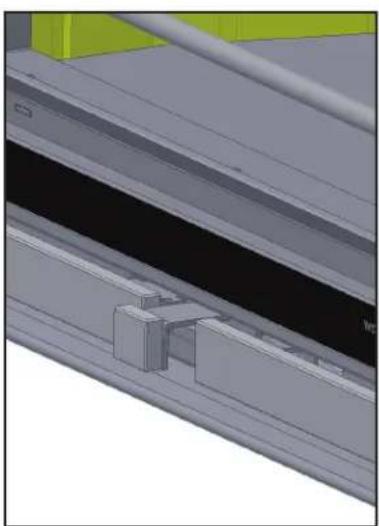

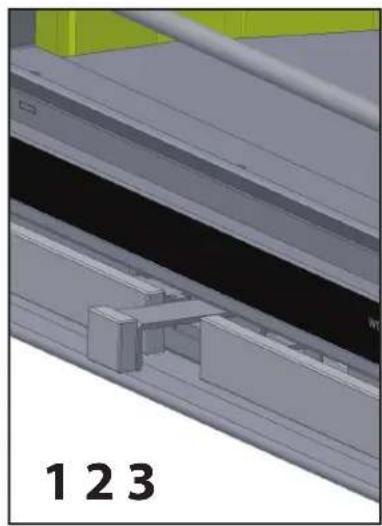

• Vollständig aufgeschoben: Primär- und Sekundär Luftzufuhr of- fen.

• Eindrücken bis zum Ersteinrast: nur Sekundärluftzufuhr steht auf und der Ofen wirkt auf maximalen Ergebnis und auch die Fen- sterspülung funktioniert am Besten.

• Eindrücken bis zum zweiten Einrasten: alles geht zu, der Ofen erlöscht langsam. Es ist verboten, mit üssigen Stoen, wie Benzin und Spiritus, den Ofen anzumachen. Vermeiden Sie, dass im gleichen Raum in welchem der Ofen steht, eine Abzughaube funktioniert. Berühren Sie während des Heizens nie die lackierten Teile des Ofens

Achten Sie auf Fingerabdrücke Achten Sie darauf, dass Sie die Scheiben des Ofens nicht mit den Fingern berühren. Fingerabdrücke brennen in das Glas hinein und können danach nicht mehr entfernt werden. Holz nachfüllen Achten Sie darauf die Rauchstauplatte wieder auf zu schieben, da ansonsten zu viele Rauchgase im Wohnzimmerbereich hineindringen. Nach Schließen der Ofentür können Sie die Rauchgasplatte wieder zumachen. Das erste Mal Heizen Verfärbung von Wänden, Decken und Roste Durch Heizen des Ofens, können Wände, Decken und Roste sich verfärben. Das kommt daher, dass Staubteilchen im Konvektionsmantel verbrennen. Das ist ein natürlicher Vorgang, wofür WANDERS nicht verantwortlich ist. Um Verfärbung zu minimalisieren, verweisen wir Sie auf den Rat der von der Branche der Kaminöfen gegeben wird. Ihr Installateur kann Sie dabei beraten. Wenn Sie den Square das erste Mal in Gebrauch nehmen, muss der Ofen „eingebrannt“ werden. Das Gerät ist mit einer hitzebeständigen Lackschicht versehen, die bei Temperaturen die höher sind als 400° Celsius, in den Ofen einbrennen. Das geschieht die ersten paar Male, während Sie die ersten paar Male heizen, und die Temperaturen dabei auf mehr als 600° Celsius ansteigen. Außerdem kann dieses „Einbrennen“ einen unangenehmen Geruch mit sich bringen, der aber unschädlich ist. Wir raten Ihnen, den Ofen die ersten 4 bis 6 Mal mindestens 6 Stunden mit nicht zu viel Heizmaterial brennen zu lassen. Während des Heizens muss gut gelüftet werden. Vermeiden sie, dass, während sie heizen, im selben Raum eine Abzughaube an ist, da eine Abzugshaube Verbrennungsluft wegzieht, die der Ofen braucht. Während des Einbrennens kann sich ein Belag auf Scheiben und Ofentür bilden. Dieser Belag kann ganz einfach mit einem feuchten Tuch abgewischt werden, wenn der Ofen wieder kalt ist. Sie können auch spezielles Reinigungsmittel für keramische Kochplatten benützen. Berühren sie die Scheiben nach dem Reinigen nicht mehr mit den Fingerspitzen, da Fingerabdrücke in das Glas einbrennen und danach nicht mehr zu entfernen sind. Neubauwohnung oder vor kurzem renoviert? Warten sie sechs Wochen bevor Sie den Ofen heizen in einer Neubauwohnung die vor kurzem fertig gestellt wurde, oder einem Raum der stark renoviert wurde. In den Wänden und Decken benden sich noch Gase, Weichmacher und Feuchtigkeit von den Stuck- und Malerarbeiten. Durch die warmen Luftströme können sich die vielen Staubteilchen im Raum verfärben und sich auf Wände und Decken festsetzen. Auch die noch vorhandene Feuchtigkeit in Wänden und Decken erwärmt sich und kann gelbe Flecken verursachen.

!48 Heizmaterial Holzart Trocknungszeit Kiefer, Pappel 1 Jahr Linde, Weide, Tanne, Birke, Esche, Erle 1,5 Jahren Obstbäume, Buch 2 Jahren Eiche 2,5 Jahren Der Square kann nur mit Holz beheizt werden. Legen sie nie mehr als 3-4 Kg Heizmaterial in den Ofen. Benützen Sie immer sauberes, gehacktes Holz das genügend getrocknet ist. Die Trocknungszeiten entnehmen Sie der Tabelle oben. Feuchtes Holz brennt schlecht und erzeugt übermäßig viel Rauch. Dadurch können die Scheiben des Ofens durch Russ schwarz werden. Russteilchen können sich ebenfalls im Rauchabzugkanal anheften, mit dementsprechenden Gefahr auf Schornsteinbrand. Nasses Frischholz enthält noch ungefähr 50% Feuchtigkeit. Nach einer Trocknungszeit von einem Jahr, weist gespaltetes Holz noch 20% Feuchtigkeit auf. Nach zwei Jahren Trocknung ist der Feuchtigkeitsgehalt auf 12 bis 15% gesunken. Trockenes Holz erzeugt eine schöne Flamme und bildet so gut wie keinen Rauch. Während des Verbrennens kann man das Holz gemütlich prasseln hören. Feuchtes Holz erzeugt ein zischendes Geräusch, viel Rauch und eine kleine Flamme. Die Freude am Heizen und die Nutzleistung werden stark beeinträchtigt. Verwenden Sie in Ihrem Ofen keine Holzblöcke die Paran enthalten. Wenn die Ofentür geschlossen ist schmilzt das Paran zu schnell aus den Holzblöcken heraus. Die verschmutzten Rauchgase die dadurch entstehen, bilden einen Niederschlag auf der Scheibe der Ofentür, brennen ins Glas hinein und können dann nicht mehr entfernt werden. Verwenden sie kein gestrichenes, imprägniertes, verleimtes oder anderweitig bearbeitetes Holz. Die Rauchgase sind sehr schädlich für die Umwelt und können Ihren Ofen antasten. Es ist auch verboten darin Plastik oder anderen Abfall, wegen der sich bildenden giftigen Rauchentwicklung, zu verbrennen. Holzarten und Lagerung Alle Arten sauberes, gespaltetes und trockenes Holz können als Heizmaterial gebraucht werden. Harte Holzarten, sowie Eiche, Buche und Birke brennen langsam, geben viel Wärme ab und bilden leicht Holzkohle. Weichere Holzarten, sowie Kiefer, Tanne und Pappel erzeugen mehr Flammen aber weniger Wärme und weniger Holzkohle. Holz wird am Besten an einer windigen Stelle, aber gut vom Regen geschützt, gelagert. So trocknet das Holz auf natürliche Art. Stapeln Sie die Holzblöcke auf einer alten Palette oder auf einem Rost. So kann das Holz auch von unten trocknen und bleiben die untersten Holzblöcke vor Wassereinwirkung geschützt. Die optimierte Art, zu Heizen Die Öfen von WANDERS sind so entworfen, dass sie die beste Nutzleistung erzeugen. Ein gut beheizter Holzofen kann eine Nutzleistung von etwa 75% erreichen. Dadurch verbrauchen Sie weniger Holz um genauso viel Wärme zu erzeugen. Darüber hinaus, verursacht ein gut beheizter Ofen weniger Verschmutzung durch Rauch. Hier einige Tipps für viel Freude am Heizen:

• Heizen sie Ihren Ofen immer mit geschlossener Tür. Dadurch liegt die Nutzleistung 8- bis 10-mal höher. Wenn die Ofentür auf ist, saugt der Kamin mehr Luft, als für eine gute Verbrennung erforderlich ist, an. Die relativ kalte Luft kühlt auch das Feuer wieder ab. Gleichzeitig werden Feuerschaden etwa durch heraussprühende Funken, vor allem bei Nadelholz, vorgebeugt.

• Legen sie nie mehr als 3 Holzscheite auf das Feuer. Viel Heizmaterial behindert eine eziente Verbren- nung und wirkt sich unnötig belastend auf die Umwelt auf.

• Lüften Sie gut den Raum wenn sie heizen. Ein prasselndes Holzfeuer hat einen minimalen Verbrauch von 25 Kubikmeter Luft pro Stunde. Machen Sie nie eine Abzugshaube an, wenn im gleichen Raum ein Ofen brennt.

• Führen Sie dem Holzofen lediglich beim Heizungsbeginn, zusätzlichen Luft zu. Wenn Sie ständig zusätzli- chen Luftzufuhr geben, wird die Holzbrennung durch diese extra Luft, zu stark aufgepeitscht, und bekom- mt der Ofen zu wenig Zeit, seine Wärme dem Zimmerbereich abzugeben. Er könnte ebenfalls übermäßig erhitzen und Schäden bekommen.

• Vorsicht bei windstillem und nebligem Wetter. Bei windstillem Wetter gibt es in dem kalten Schornsteina- bzug beinahe keinen Zug. Weil Rauch schwerer ist als Luft, ist es möglich, dass der Rauch in den Raum strömt. Bei Nebel kann der Rauch aus dem Schornstein (im Außenbereich) rasch abkühlen, nach unten hin abfallen und damit der Umgebung hinderlich sein.

• Löschen Sie nie das Feuer mit Wasser, sondern lassen es von selbst ausgehen. Die Materiale im Ofen könnten sich sonst durch den plötzlichen Temperaturunterschied verformen, oder reißen. Schornstein und Rauchkanal Der Schornstein ist der wichtigste Teil Ihres Holzofens; Der korrekte Schornstein verhindert dass Rauch in den Raum strömt, sich ein Belag auf der Scheibe bildet und schlechte Verbrennung. Bevor Sie den Ofen montieren, muss Ihr Händler oder ein anerkannter Schornsteinfeger den Schornsteinkanal über die ganze Länge kontrollieren ob er mindestens einen Durchmesser von 200 Millimeter hat und ob der Kanal sauber, glatt und dicht ist. Schornstein mit gutem Zug Warme Luft will steigen. Auf diesem Prinzip funktioniert jeder Schornstein. Was dabei hilft, ist dass der Wind auch noch die Luft von der Schornsteinausmündung „weg saugt“. Manchmal kann aber ein Fallwind die umgekehrte Wirkung haben und die Abluft gerade in den Schornstein hinein blasen. So kann auch eine relativ schwere Nebelluft den guten Zug im Schornstein hemmen. Auch ein zu langer Rauchkanal mit rauer Oberäche und zu vielen Biegungen ergibt diese Wirkung. Bei einem natürlich schlechten Zug kann Sie der Installateur über den Gebrauch eines Ventilators im Rauchkanal aufklären Schornsteinbrand; was zu tun Bei Schornsteinbrand schließen Sie sofort die Kamin-Abschlussklappe und alle Luftzufuhrkanäle. Rufen Sie die Feuerwehr an. Nach Löscharbeiten müssen Kamin und Ofen erneut vom Installateur abgenommen werden. Wartung Normale Wartung

• Wir raten Ihnen, eine zwei bis drei Zentimeter dicke Schicht Asche liegen zu lassen. Dies gewährt einen Schutz für die Feuerstelle.

• Reinigen sie den Ofen an der Außenseite mit einem feuchten, nicht fusselndem, Tuch. Benutzen Sie keine beißende Putz- oder Scheuermittel.

• Reinigen Sie den kalten Scheiben mit einem Putzmittel für Keramikkochplatten. Berühren sie dann das gereinigte Glas nicht mehr mit Ihren Fingern. Fingerabdrücke brennen ins Glas.

• Schmieren Sie ab und zu die Scharniere der Ofentür. Benutzen sie keine beißenden Putz- und Scheuermittel um Ihren Ofen zu pegen.

!50 Ausser Betriebsstellung

• Lassen Sie die Luftzufuhrklappe im Sommer auf, damit ein Zug entsteht, die Feuchtigkeit dem Ofen fern hält.

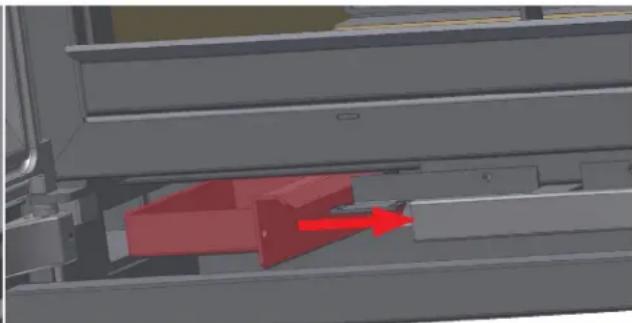

• Reinigen Sie den Ofen gründlich, jeweils nach Ablauf der Heizsaison. Vergessen Sie dabei die im Ofen bendlichen Rauchabzugskanäle (siehe unten) nicht. Es gibt ebenfalls ein Aschebehälter, der herausne- hmbar ist, durch Entfernen der Flügelmutterschrauben.

• Legen Sie Feuchtigkeitsabsorbierendes Salz in den Ofen, wenn dieser in einem feuchten Raum steht. Jährliche Wartung

• Mit Bezug auf Brandschutz und eventuell einer Brandschutzversicherung, müssen Sie den Schornstein jährlich durch einen anerkannten Schornsteinfeger fegen lassen.

• Lassen sie jährlich den Rauchgasabzug und die Verbrennungsluftzufuhr des doppelwandigen Rauchka- nalsystems auf Undurchlässigkeit prüfen.

• Lassen Sie jährlich das gesamte Kanalsystem, einschliesslich der Durchfuhr durch das Dach oder der Fas- sade und deren Ausmündungen kontrollieren.

• Lassen Sie jährlich die Funktion der Schieber und/oder Klappen kontrollieren.

• Lassen sie jährlich all Dichtungen von Türen und Glasscheiben auf Verschleißerscheinungen prüfen. Brandschutz Mit einem Holzofen von WANDERS haben Sie eine bequeme und zugleich sichere Wärmequelle ins Haus. Der Brandschutz fängt schon bei der korrekten Montage und einem gut funktionierendem Rauchgasabzug an. Ihr Installateur muss sich deshalb an die Montagevorschriften, sowie auf Seite 51 und folgende Seiten beschrieben, halten. Für sicheres Heizen sind auch folgende Punkte wichtig:

1. Beheizen Sie den Ofen soviel wie möglich mit geschlossener Tür. Dadurch wird die Nutzleistung erhöht

und es ist auch besser für die Umwelt.

2. Verhindern Sie, dass kleine Kinder oder hilfsbedürftige Personen in die Nähe des Ofens kommen und

lassen Sie die nie allein wenn der Ofen brennt. Benutzen Sie eventuell einen Kaminvorsatz.

3. Giessen oder legen Sie keine brennbaren Materialien in den Ofen. Dadurch kann der Ofen unwiderruich

4. Wenn der Boden um den Ofen herum aus brennbarem Material besteht, benutzen Sie dann eine feuerfeste

Bodenplatte. Die Bodenplatte muss mindestens eine Größe aufweisen von: -an der Vorderseite der Tür: 50 cm ab Außenseite des Ofens; - seitlich der Tür: 30 cm ab Außenseite des Ofens

5. Bringen Sie keine entammbare Materialien, zum Beispiel Gardinen, Holzgegenstände (Schränke,

Gemälde) in der Nähe des Ofens oder des Rauchkanals an. Halten sie mindestens einen Abstand von 80 Zentimeter gemessen ab der Außenseite des Ofens und des Kamins, ein.

6. Bekleiden Sie nie den Kamin mit brennbarem Material (z.B. Tapete).

7. Beachten Sie die Punkte die unter dem Abschnitt „Optimale Art des Heizens“ auf Seite 48 beschrieben

8. Lassen Sie den Ofen nur durch einen anerkannten Installateur mit originalen Ersatzteilen reparieren.51

Garantie Auf Ihren Square gewährleistet Ihnen WANDERS Metaalproducten B.V. in Netterden 5 Jahre Garantie ab Kaufdatum, unter der Voraussetzung dass der Ofen korrekt installiert und gemäß den Anweisungen in dieser Gebrauchsanweisung benutzt wurde. Unter diese Garantie fallen alle Mängel die auf Material- oder Konstruktionsfehler zurückzuführen sind. In diesen Fällen erhalten Sie gratis neue Ersatzteile. Der Arbeitslohn und andere Kosten fallen nicht unter die Garantie. Fehlerhafte Teile können Sie über den Postweg an WANDERS Metaalproducten B.V. Amtweg 4, 7077 AL Netterden (Holland) schicken. Vor Montage des Ofens müssen Sie kontrollieren ob das Gerät keine sichtbaren Schäden aufweist. In dem Fall müssen Sie das Gerät nicht akzeptieren, müssen aber mit Ihren Lieferanten Kontakt aufnehmen. Nicht unter die Garantie fallen: Störungen die durch nicht sachgemäßen Gebrauch entstanden sind; nicht strikte Befolgung der Installations- und Bedienungsvorschriften; Montage durch einen nicht von WANDERS anerkannten Installateur, Vernachlässigung des Ofens und bei einem Wechsel des Besitzers. Die Garantie verfällt auch, wenn verkehrtes Heizmaterial benützt wurde. Für folgendes Zubehör gilt eine Garantiefrist von 1 Jahr: alle gusseisernen und vermiculit Teile, das elektrische Zubehör, und der Lack. Wanders ist nicht verantwortlich für eventuelle Risse im Feinputz und Verfärbungen der Wände, Decken und/ oder Roste nach Heizen des Ofens. Verfärbungen können entstehen weil Staubteilchen im Konvektionsmantel verbrennen. Um eventuelle Risse im Feinputz und Verfärbungen zu minimalisieren, lassen Sie sich von der Branche für Kaminöfen beraten. Ihr Installateur kann Sie darüber informieren. Wanders empehlt Kaminbelüftung bei allen Einbau- und Einsetzöfen. Reklamationen werden erst dann behandelt, wenn die Verkaufsrma, der Installateur eine Reklamation, zusammen mit einer Kopie des Kassenzettels mit Kaufdatum, eingereicht hat. Reparaturen berechtigen nicht zu einer Verlängerung der Garantie. Alle Folgeschäden sind ausgeschlossen. Installationsanleitung Square Der Square entspricht dem internationalen Norm EN13229. Dieser Ofen kann auf einem Rauchabzugskanal, auf dem bereits mehrere Öfen angeschlossen sind, eingebaut werden. Die Röhre für den Rauchgasabfuhr hat einen Durchmesser von 200 Millimeter. Die Anschließung des Konvektionssystems hat einen Durchmesser von 100 Millimeter. Der Gerät darf ausschließlich durch einen anerkannten Installateur und gemäß den unten beschriebenen Installationsvorschriften montiert werden. Dabei müssen auch die nationalen und örtlichen Gesetze und Vorschriften für Installation und Gebrauch von Holzöfen beachtet werden. WANDERS bietet keine Garantie bei unvollständig oder nicht korrekt angeschlossenem oder installiertem Square

!52 Der Ofen darf nicht montiert werden in

• Treppenhäuser, außer in Gebäuden mit nur zwei Stockwerken

• Allgemein zugängliche Galerien und Gänge

• In Räumen, in welchen leicht entammbare oder explosive Stoe verarbeitet werden.

• In Räumen in welchen sich eine Abzughaube oder ein mechanisches Absaugsystem bendet, außer dann wenn die Luftzufuhr direkt von außen geholt wird sodass die Verbrennung ohne Gefahr geschehen kann. Vorbereitung Der Rauchabzugskanal Bevor der Ofen montiert werden kann, müssen folgende Punkte beachtet werden:

• Wenn der Ofen an einen schon bestehenden Rauchabzug angeschlossen werden soll, dann muss dieser erst durch einen anerkannten Schornsteinfeger fachkundig gefegt und kontrolliert werden. Eventuell vorhandene Ventile müssen entfernt werden.

• Der Rauchgasabzug des Ofens muss ohne Umwege direkt an den Rauchgaszugskanal angeschlossen werden.

• Der Unterdruck im Rauchabzugskanal muss mindestens 12 Pa oder 0,12 mbar betragen.

• Der Rauchabzugskanal muss immer in 1 ausmünden. Siehe untenstehende Skizzen.

• Der Schornsteinkanal muss bei der Montage sauber, wasserdicht und ohne Behinderung einen Durchmess- er von mindestens 200 mm aufweisen.

• Eventuelle Biegungen im Rauchabzugskanal dürfen nicht mehr als 45 Grad betragen.

• Sie müssen sicher stellen, dass der Rauchabzugskanal die Rauchgase gut genug und auf sicherer Weise abziehen kann. Brandschutzvorrichtung Im Zusammenhang mit Brandschutz ist es wichtig, dass Sie die unten erwähnten Vorschriften beachten, bevor der Ofen montiert wird.

1. Wenn der Fußboden um den Ofen herum aus brennbarem Material ist, dann müssen Sie eine feuerfeste

Bodenplatte benutzen. Die Bodenplatte muss mindestens eine Größe haben; - an der Seite der Tür: 50 cm ab der Außenseite des Ofens; - an den Seiten: 30 cm ab der Außenseite des Ofens

2. Halten Sie mindestens 80 cm Abstand zwischen Ofen und leicht entammbaren Materialen ein. Denken

Sie dabei an Gardinen, Gegenstände aus Holz (Schränke und Gemälde) und Glasgegenstände. Halten sie den gleichen Abstand in Hinblick auf dem Rauchabzugskanal ein

3. Hölzerne Konstruktion die innerhalb des 80 cm Bereichs des Ofens sind, müssen mit feuerfestem Material

4. Wenn der Rauchgasabzug durch die Decke und/oder das Dach führt welche aus brennbarem Material

bestehen, müssen diese rundum + 80 cm mit feuerfestem Material bekleidet werden. Achten sie hierbei auf Zwischenbalken und eventuell elektrische Leitungen.

5. Zwischen Ofen und tragenden Konstruktionsteilen aus Stahl muss mindestens ein Abstand von 50 cm

(rundum) eingehalten werden.

6. Schützen sie alle brennbare Materiale die sich in einem Strahl von 80 Zentimeter der Ofentür benden

Nehmen Sie dazu feuerfeste Materiale.

7. Bekleiden sie den Kamin nie mit brennbarem Material (wie z.B. Tapete)

8. Die Wand hinter dem Kamin muss aus feuerfestem Material sein oder muss damit isoliert werden. Das

Isolationsmaterial muss eine Temperatur von 700 Grad Celsius vertragen können und eine Dichte von, 80 Kg/m³ haben. Angaben über Isolationsmaterial nden Sie in der Tabelle auf Seite 56.

9. Vermeiden Sie Wärmedurchschlag bei der Montage. Die Wärme die der Ofen ausstrahlt kann durch die

Wand ziehen. Dies kann sogar Brand auf der anderen Seite der Wand verursachen. Beugen Sie dies vor! Installation Der Square dem internationale Norm EN13229 entsprechend geprüft. Der Ofen kann an einen Rauchkanal mit mehreren Öfen angeschlossen werden. Der Ofen darf ausschließlich durch einem anerkannten Installateur eingebaut werden, wenn nicht ist die Garantie ledig. Zufuhr von Verbrennungsluft Dem Ofen muss immer genügend frische Verbrennungsluft zugeführt werden. Wenn nötig, machen Sie eine zusätzliche Önung für Luftzufuhr so nah wie möglich bei dem Ofen. Dadurch vermeiden Sie Zugluft. Eine zusätzliche Luftzufuhr ist unbedingt erforderlich wenn:

• Der Raum ein System zur Wärmerückgewinnung hat

• Der Raum ein zentrales Absaugsystem hat

• Eine Abzughaube sich im gleichen Raum bendet Die Önung der Luftzufuhr muss zu schließen sein, wenn sie durch eine feuerbeständige Wand führt. Wenn mehrere Öfen im gleichen Raum stehen, müssen genügend Lüftungsönungen anwesend sein, sodass sorgloses Heizen gewährleistet wird. Anschließen des Square Der Square 75 Tunnel ist ein schwerer Holzofen. Vergewissern Sie sich, dass der Boden auf welchem Sie den Ofen einsetzen, den Gewicht aushält, und ach genug ist. Befolgen Sie während des Einbauvorganges immer die Anleitungen aus dem vorherigen Kapitel, “Vorbereitung”. Schützen Sie Ihren Rücken, sowie auch den Boden.

1. Kontrollieren Sie die Verpackung, und melden Sie es, falls es sichtbaren Beschädigungen gibt.

2. Holen Sie den Ofen aus der Verpackung raus.54

3. Setzen Sie den Ofen an seiner Stelle, sorgen Sie dafür, dass der Ofen genau in die Mitte unterhalb der

Abfuhrönung gestellt wird. Falls Ihr Ofen zusätzlich erhältlichen Ventilatoren hat, achten Sie sodann darauf dass das Kabel nicht beschädigt, oder eingeklemmt werden kann.

4. Schließen Sie den Rohrönung an den Abfuhrkanal an; s. 52 entnehmen Sie die Voraussetzungen des

Kanals. Der Abfuhrkanal soll in Abwässer-Richtung montiert werden.

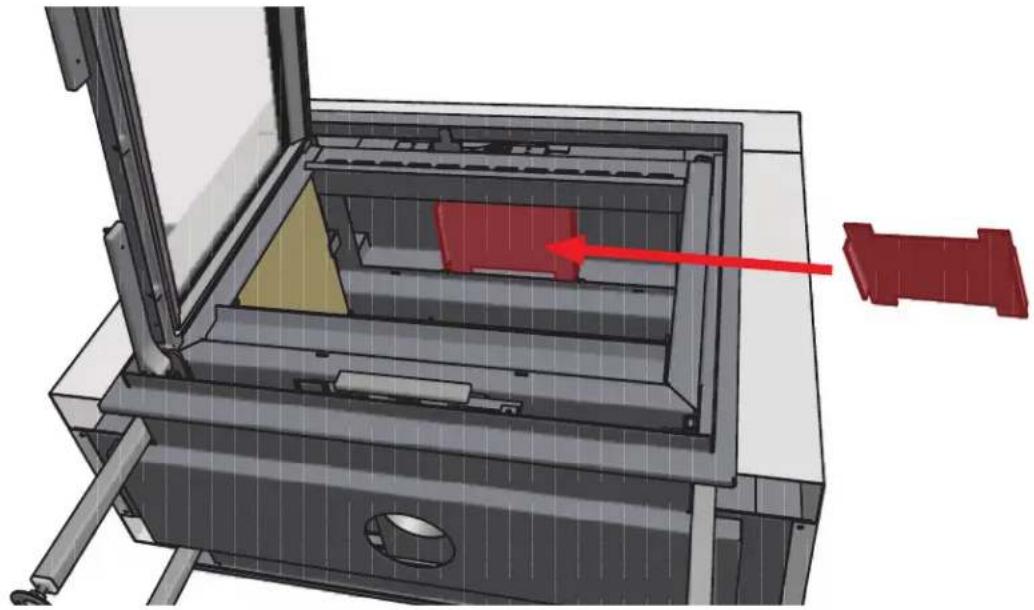

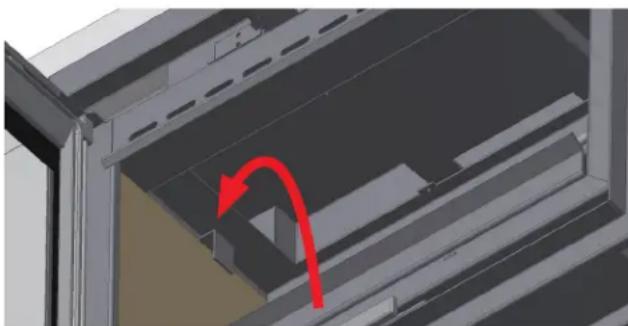

5. Bauen Sie die Rauchstauplatte innerhalb des Ofens ein (siehe

6. Ihr Ofen ist gebrauchsfertig.

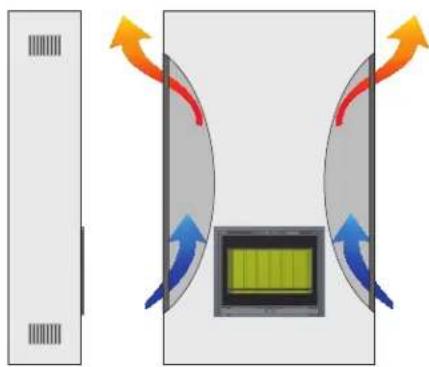

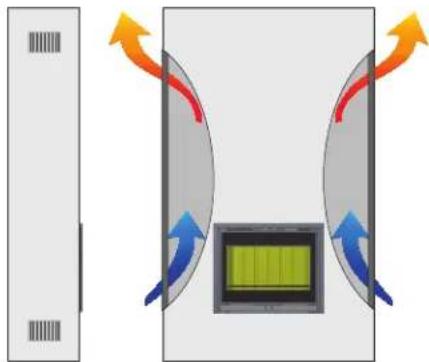

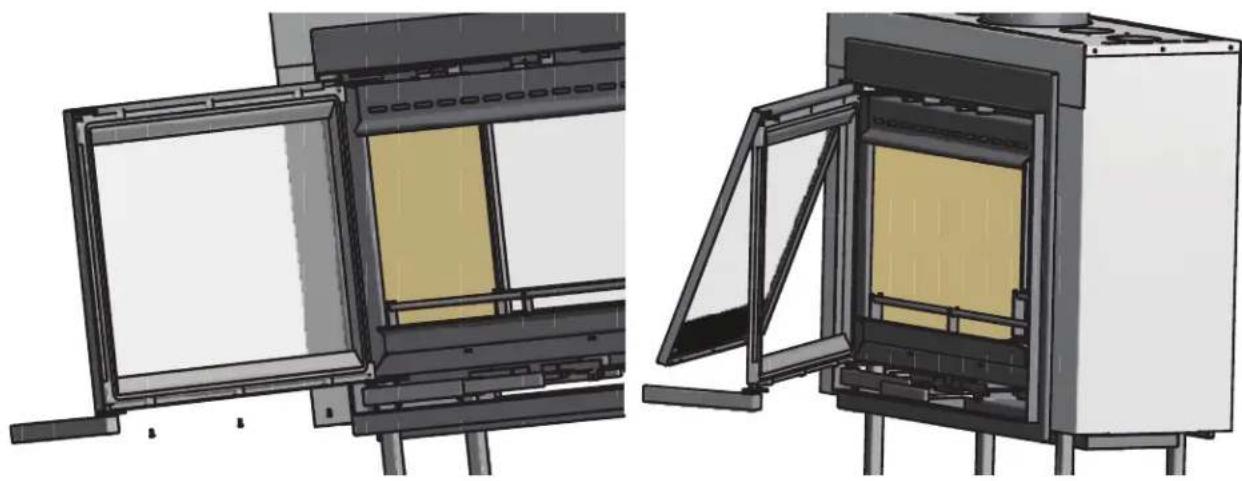

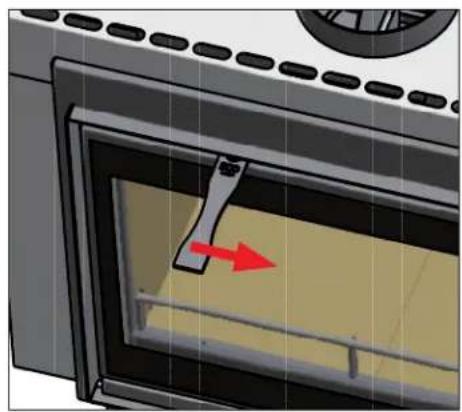

WANDERS empehlt Kaminbelüftung bei allen Einbauöfen. Reparaturen Glas entfernen Um das Glas zu entfernen müssen Sie den Türrahmen lose schrauben. Innerhalb dieser Türeinrahmung benden sich 3 Schrauben, alle an der unteren Seite. !55

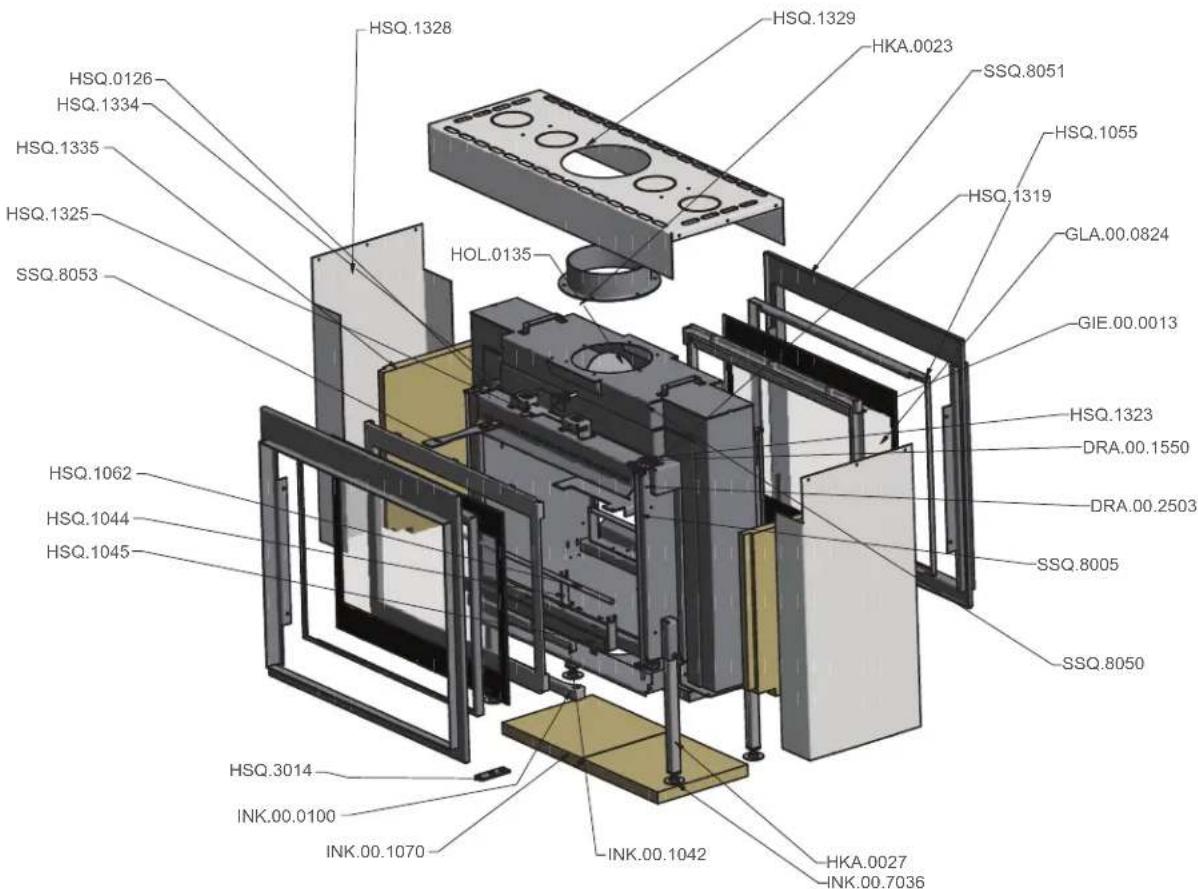

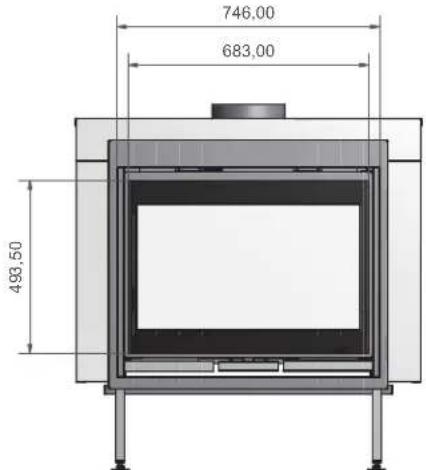

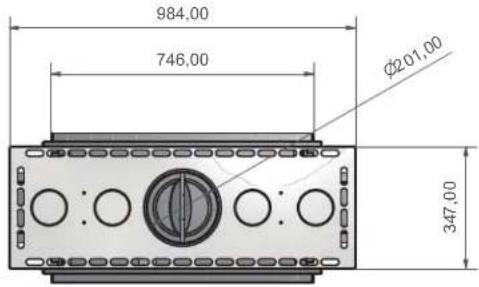

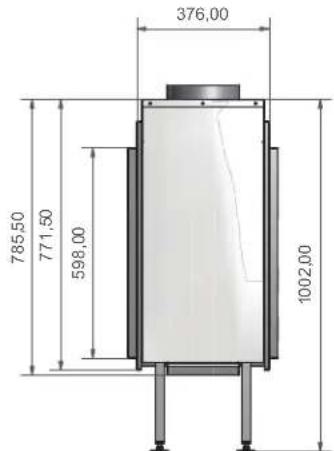

Technische Angaben Square 75 Tunnel Tür Verschluss I & II Ba Nominale Leistung* 15,3 kW Abgasstutzen 200 mm Maximal Füllung Holz 3-4 kg

• Nominale Wärme wird mit einem Schornsteinzug von 0,12 mBar erreicht Heizmaterial; Holzscheite (30 x 10 cm) Maximal einlegen 3 Stück Primäre Luftklappe Maximal Sekundäre Lüftungsönung Maximal Brennzeit Heizmaterial ungefähr 1 Stunde Rauchgaswerte gemäß DIN 4705, DIN 18895 Teil 2 Mit geschlossener Tür. Heizmaterial Holz. Square 75 Tunnel Rauchgasmenge 13,2 g/s Rauchgastemperatur 298

Vordruck 0,12 mBar Vordruck 77,6 % CO auf 13% O

Prüfungsinstitut 0608 Prüfnorm EN13229 Prüfungsgutachten EZKA/12/079-156 Tabelle für Isolation bei Wanddicke Wanddicke 10 cm Isolation Konvektions- mantel Schutz der Wand Rückseite 8 cm Seitlich 8 cm Unterseite 6 cm Wände aus brennbarem Baumaterial X X Tragewände aus Stahl X X Einbaumöbel gegen den Ofen X X Einbaumöbel an der Wand hinter den Ofen X X Übrige Wände Wanddicke < 10 cm X X Wanddicke > 10 cm (darf gemauerte Wand sein)

Die Tabelle zeigt an welche Isolationsdicke gewählt werden muss bei welcher Wanddicke um vor Einbauöfen zu schützen Tabelle Isolationsmaterial: NB nur das was im gefärbten Gebiet steht ist erlaubt. Isolation Verpackt Wärmeleitung Höchste Dichte Gebrauchstemp. nr artikel nr form nr verpackt nr C nr kg/m³

Mineralwolle Glaswolle Steinwolle Schlakke Bahnen Lose Wolle Wolle Granulat Filz Vernähte Lamellenmatte Matten Platten Schalen Segmente Geflochten Übrige Vernähte Matten Vernähte Matten Vernähte Matten G. Krumme 2 Splitter G. Krumme 1 Splitter G. Krumme 2 Platten G. Krumme 1 Platten G. Krumme 2 Einzeln

Suchen Sie sich in der Tabelle das Isolationsmaterial aus. NB; Gruppe 99 ist NICHT zugelassen57 984,00683,00
