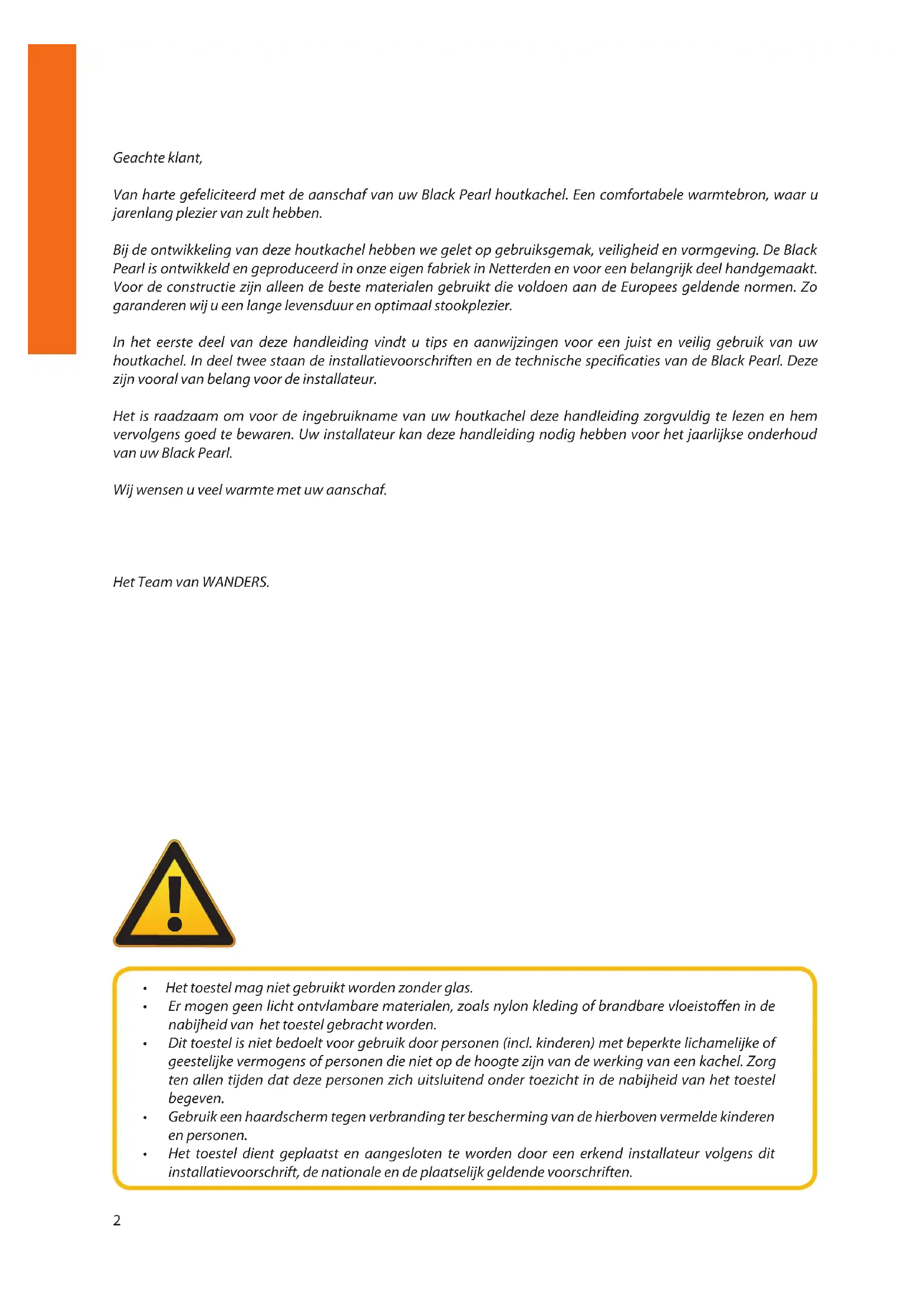

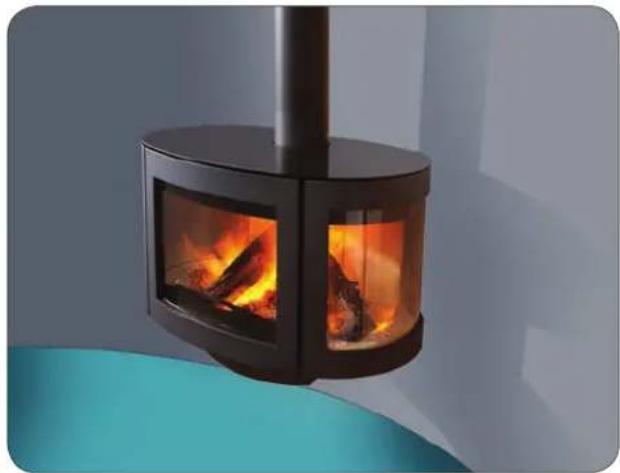

GEBRUIKSAANWIJZING Black Pearl WANDERS

Handleiding en installatievoorschriften 2 Users guide and installation manual 16 Mode d’emploi et instructions d’installation 30 Bedienungsanleitung und Installationsvorschriften 452 Geachte klant, Van harte gefeliciteerd met de aanschaf van uw Black Pearl houtkachel. Een comfortabele warmtebron, waar u jarenlang plezier van zult hebben. Bij de ontwikkeling van deze houtkachel hebben we gelet op gebruiksgemak, veiligheid en vormgeving. De Black Pearl is ontwikkeld en geproduceerd in onze eigen fabriek in Netterden en voor een belangrijk deel handgemaakt. Voor de constructie zijn alleen de beste materialen gebruikt die voldoen aan de Europees geldende normen. Zo garanderen wij u een lange levensduur en optimaal stookplezier. In het eerste deel van deze handleiding vindt u tips en aanwijzingen voor een juist en veilig gebruik van uw houtkachel. In deel twee staan de installatievoorschriften en de technische specicaties van de Black Pearl. Deze zijn vooral van belang voor de installateur. Het is raadzaam om voor de ingebruikname van uw houtkachel deze handleiding zorgvuldig te lezen en hem vervolgens goed te bewaren. Uw installateur kan deze handleiding nodig hebben voor het jaarlijkse onderhoud van uw Black Pearl. Wij wensen u veel warmte met uw aanschaf. Het Team van WANDERS.

• Het toestel mag niet gebruikt worden zonder glas.

• Er mogen geen licht ontvlambare materialen, zoals nylon kleding of brandbare vloeistoen in de nabijheid van het toestel gebracht worden.

• Dit toestel is niet bedoelt voor gebruik door personen (incl. kinderen) met beperkte lichamelijke of geestelijke vermogens of personen die niet op de hoogte zijn van de werking van een kachel. Zorg ten allen tijden dat deze personen zich uitsluitend onder toezicht in de nabijheid van het toestel begeven.

• Gebruik een haardscherm tegen verbranding ter bescherming van de hierboven vermelde kinderen en personen.

• Het toestel dient geplaatst en aangesloten te worden door een erkend installateur volgens dit installatievoorschrift, de nationale en de plaatselijk geldende voorschriften.

Inhoudsopgave Algemeen 4 Installatie 4 Aansteken van de kachel 4 Eerste keer stoken 5 Brandstof 6 De optimale stookwijze 6 Schoorsteen en rookkanaal 7 Onderhoud 7 Klein onderhoud 7 Buiten gebruikstelling 8 Jaarlijks onderhoud 8 Veiligheid 8 Garantie 8 Installatievoorschriften Black Pearl 9 Voorbereiding 9 Het schoorsteenkanaal 9 Brandveiligheid 10 Installatie 10 Verbrandingslucht toevoer 10 Externe luchttoevoer 11 Aansluiten van de haard 11 Montage aan de wand 11 Reparaties 12 Vervangen van het glas in de deur 12 Vervangen van de zijruit 13 Technische gegevens 14 Maattekening 60 Exploded view 61 © Copyright 2012 Wanders res & stoves De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd. Wanders res & stoves aanvaard geen aansprakelijkheid voor technische fouten, redactionele fouten, drukfouten of weglatingen in deze publicatie.4 Algemeen De Black Pearl De Black Pearl is een combinatie van comfort en eciënte warmteafgifte. De grote glasvlakken stralen de warmte in de kachel direct uit naar de omgeving, zodat uw vertrek snel behaaglijk warm wordt. De ingebouwde rookgas keerplaat zorgt ervoor dat de rookgassen in het binnenwerk worden rondgeleid. In combinatie met de extra naverbranding betekent dit dat de rookgassen beter verbranden, zodat het milieu minder wordt belast. Met de ingebouwde luchtschuif kunt u zelf de toevoer van de verbrandingslucht regelen. Zo regelt u zelf hoe hard de haard brandt en hoeveel warmte de haard afgeeft. Installatie Over het algemeen zorgt de dealer waar u de Black Pearl heeft aangeschaft, ook voor de plaatsing. Is dat niet het geval, verzeker u er dan van dat de plaatsing wordt uitgevoerd door een erkende installateur. Een erkende installateur kan u ook het juiste advies geven over het rookkanaal waarop de haard moet worden aangesloten. Aansluiten van houtkachels door onbevoegden is verboden. Wij kunnen u in dat geval geen garantie geven op de juiste werking van de Black Pearl. Houd bij de installatie ook rekening met de brandveiligheid. Zie pagina 10. De houthaard is geschikt als bijverwarming en is geen vervanger voor bijvoorbeeld uw CV-installatie. Aansteken van de kachel Aansteken in de vroege herfst of late winter Wanneer de buiten- en binnentemperatuur niet veel van elkaar verschillen is een goede schoorsteentrek een ware uitdaging. In de vroege herfst of late winterdagen kunt u de schoorsteentrek een handje helpen door weinig hout te verbranden terwijl u alle luchtopeningen maximaal open houdt. Veel luchttoevoer bevordert snelle opwarming en dat stimuleert de schoorsteentrek weer. Stoken met weinig hout voorkomt dat rook de kamer weer instroomt, ook dient de klep hiet helemaal dicht te staan De haard wordt bij het aansteken en stoken erg heet en heeft zeker twee uur nodig om af te koelen. Raak de kachel daarom niet onbeschermd aan tijdens het stoken en twee uur daarna. Bedien de haard altijd met een handschoen, anders kunt u zware brandwonden oplopen.

Draai de klep in het rookgasafvoerkanaal open. Schuif de luchtschuif voor de primaire en de secundaire beluchting in de maximale stand open. Open de deur en leg een paar propjes papier of aanmaakblokjes in de kachel met daar bovenop een aantal kleine stukjes hout. Steek de stukjes hout aan en zet de deur op een kier voor extra luchttoevoer, schuif eventueel de aslade een klein stukje open. Wanneer de haard brandt, na ongeveer vijf minuten, kunt u de deur en de aslade weer sluiten. Leg niet meer dan drie houtblokken tegelijk in de kachel. Zorg altijd voor voldoende ventilatie wanneer u de houtkachel brandt. Indien u het vuur wilt temperen, sluit dan eerst de klep in de rookgasafvoer en sluit daarna pas de luchttoevoer. Let op vingerafdrukken Pas op dat u het glas aan de binnenzijde van de kachel niet met de vingers aanraakt. Vingerafdrukken branden in het glas zodra u gaat stoken en zijn daarna niet meer te verwijderen. Het is verboden om met vloeibare middelen zoals benzine en spiritus de kachel aan te steken. Voorkom dat in dezelfde ruimte waar u de kachel stookt een afzuigkap aanstaat. Raak de gelakte delen nooit aan bij het opwarmen van de haard. Eerste keer stoken Verkleuren van wanden, plafonds en roosters Na het stoken van de haard kunnen wanden, plafonds en roosters verkleuren. Dit komt doordat stofdeeltjes verbranden in de convectiemantel. Dit is een natuurlijk proces waar WANDERS niet verantwoordelijk voor is. Om verkleuring te minimaliseren verwijzen wij naar het advies dat gegeven wordt in de sfeerhaardenbranche. Uw installateur kan u daarover informeren. Wanneer u de Black Pearl voor de eerste keer gebruikt, moet de haard ‘instoken’. Het toestel is voorzien van een hittebestendige laklaag die bij temperaturen hoger dan 400 graden Celcius in de kachel branden. Dat gebeurt de eerste paar keren dat u stookt, als de temperaturen oplopen tot 600 graden Celcius. Overigens kan dit ‘instoken’ een onaangename geur met zich meebrengen, maar die is onschadelijk. We raden u aan om de kachel -de eerste 4 tot 5 keer dat u stookt- minimaal 6 uur te laten branden met niet te veel brandstof. Ventileer de ruimte goed terwijl u stookt. Zorg ervoor dat in dezelfde ruimte geen afzuigkap aanstaat terwijl de haard brandt; een afzuigkap trekt verbrandingslucht weg die de haard nodig heeft. Tijdens het instoken kan er aanslag komen op het glas van de kacheldeur. Deze aanslag verwijdert u eenvoudig met een licht vochtige doek, als de kachel koud is. Gebruik eventueel speciaal schoonmaakmiddel voor keramische kookplaten. Raak het schone glas niet meer met de vingers aan. Vingerafdrukken branden in het glas en zijn daarna niet meer te verwijderen.

Nieuwbouwwoning of recente renovatie Wacht zes weken met stoken in een nieuwbouwwoning die recent is opgeleverd, of een ruimte die onlangs sterk is gerenoveerd. In muren en plafonds zitten dan nog gassen, weekmakers en vocht afkomstig van stuc- en schilderwerk. Door de warme luchtstromen, kunnen de vele stofdeeltjes in de ruimte verkleuren en vastplakken aan wanden en plafonds. Ook het vocht in de muren en plafonds wordt warm, wat gele vlekken kan veroorzaken. Brandstof Houtsoorten en opslag Alle soorten schoon, gekapt en droog hout kunt u gebruiken als brandstof. Harde houtsoorten zoals eik, beuk en berk branden langzaam, geven veel warmte af en vormen gemakkelijk houtskool. Zachtere houtsoorten zoals spar, den en populier geven meer vlammen, maar minder warmte en minder houtskool. Hout kunt u het beste opslaan op een winderige plek, beschut tegen de regen. Zo droogt het hout op een natuurlijke wijze. Stapel de houtblokken op een oude pallet of rooster. Zo kan het hout ook vanaf de onderkant drogen en komen de onderste houtblokken niet in contact met water. Houtsoort Droogtijd Den, Populier 1 jaar Linde, Wilg, Spar, Berk, Es, Els 1,5 jaar Fruitboom, Beuk 2 jaar Eik 2,5 jaar De Black Pearl kan alleen gestookt worden met hout. Leg niet meer dan 3 tot 4 kg brandstof tegelijk in de kachel. Gebruik altijd schoon, gekapt hout dat voldoende droog is. Zie voor de droogtijden bovenstaande tabel. Nat hout verbrandt slecht en zorgt voor overmatige rookontwikkeling. Daardoor kan de ruit van uw haard zwart van roet worden. Ook kunnen roetdeeltjes zich vastzetten in het rookkanaal. Dat vergroot de kans op schoorsteenbrand. Vers nat hout, bevat ongeveer 50% procent vocht. Na een jaar drogen, bevat gekloofd hout nog 20% vocht. Na twee jaar drogen is het vochtpercentage gedaald tot 12 tot 15 procent. Droog hout geeft een mooi vlambeeld en weinig tot geen rook. Tijdens het branden hoort u het hout knapperen. Nat hout geeft een sissend geluid, veel rook en een minimaal vlambeeld. Het vermindert het stookplezier en rendement aanzienlijk. Gebruik geen paranehoudende houtblokken in uw haard. Als de deur gesloten is, smelt door de hoge hitte de parane te snel uit de houtblokken. De vervuilde rookgassen die hierdoor ontstaan slaan direct neer op het glas van de kacheldeur, branden in het glas en zijn dan niet meer te verwijderen. Gebruik geen hout dat is geverfd, geïmpregneerd, verlijmd of anderszins bewerkt. De rookgassen zijn zeer schadelijk voor het milieu en kunnen uw haard aantasten. Ook is het verboden om plastics en ander afval te verbranden vanwege de giftige rookontwikkeling. De optimale stookwijze Kachels van WANDERS zijn zo ontworpen, dat ze maximaal rendement leveren. Een goed gestookte houtkachel kan een rendement halen van ongeveer 75%. Hierdoor heeft u minder hout nodig voor evenveel warmte.

Bovendien geeft een goed gestookte kachel minder rookvervuiling. Een aantal tips voor optimaal stookplezier:

• Stook uw kachel altijd met gesloten deur; daardoor verbetert het stookrendement 8 tot 10 keer. Bij een open deur trekt de schoorsteen meer lucht aan dan nodig voor een goede verbranding. De relatief koude lucht koelt het vuur af. Tevens voorkomt u brandschade door mogelijk uitspattende vuurdeeltjes, met name van naaldhout.

• Leg niet meer dan 3 houtblokken ineens op het vuur. Veel brandstof ineens werkt eciënte verbranding tegen en belast het milieu onnodig.

• Ventileer de ruimte goed als uw haard brandt. Een knetterend houtvuur heeft een minimaal verbruik van 25 kubieke meter lucht per uur. Zet nooit uw afzuigkap aan als uw kachel in dezelfde ruimte brandt.

• Wees voorzichtig met stoken bij mist of windstil weer. Bij windstil weer is er nauwelijks trek in de koude schoorsteen. Omdat rook zwaarder is dan lucht bestaat de kans dat de rook dan de kamer instroomt. Bij mist zal de rook uit de schoorsteen (buiten) snel afkoelen, omlaag zakken en overlast veroorzaken in uw omgeving.

• Doof het vuur niet plotseling met water maar laat het opbranden. De materialen binnen in de haard kun- nen vervormen of scheuren door plotselinge, grote temperatuurverschillen.

• Indien u het vuur wilt temperen, sluit dan eerst de klep in de rookgasafvoer en sluit daarna pas de lucht- toevoer. Schoorsteen en rookkanaal Wat te doen bij schoorsteenbrand? Bij schoorsteenbrand sluit u direct de afsluitklep in de schoorsteen en alle luchttoevoerkanalen. Bel de brandweer. Na het blussen moeten schoorsteen en kachel opnieuw worden gekeurd door uw installateur. De schoorsteen is het belangrijkste onderdeel van uw houthaard. De juiste schoorsteen voorkomt rook in de kamer, aanslag op de ruit en slechte verbranding. Voordat hij tot installatie overgaat, dient uw installateur, of een erkend schoorsteenveger, te controleren of het schoorsteenkanaal over de gehele lengte een diameter heeft van minimaal 150 millimeter en of het kanaal schoon, glad en lekdicht is. Schoorsteen met een goede trek Warme lucht wil opstijgen. Van dat principe maakt iedere schoorsteen gebruik. Wat meehelpt, is als de wind bij de schoorsteenmond ook nog eens de lucht uit de schoorsteen ‘wegzuigt’. Soms kan valwind echter het omgekeerde eect geven, en de lucht juist terug de schoorsteen inblazen. Ook relatief zware koude mistlucht kan een goede trek van uw schoorsteen tegenwerken, evenals een lang rookkanaal met een ruw oppervlak en veel bochten. Bij slechte natuurlijke trek kan uw installateur u voorlichten over het gebruik van een ventilator voor uw rookkanaal. Onderhoud Klein onderhoud

• Wij adviseren u om een laagje as van twee tot drie centimeter te laten liggen. Zo beschermt u de stookp- laat.

• Verwijder twee á drie keer per week de afgekoelde as uit de aslade. Wij adviseren u om een asemmer te gebruiken. Een schone aslade is belangrijk omdat de kachel ook via de aslade verbrandingslucht aanzuigt.

• Maak het schudrooster in de kachel met een zachte borstel schoon.

• Reinig de kachel aan de buitenkant met een licht vochtige doek die niet pluist. Gebruik geen agressieve schoonmaak- en schuurmiddelen.

• Maak het koude glas schoon met schoonmaakmiddel voor keramische kookplaten. Raak het schone glas

niet meer met de vingers aan. Vingerafdrukken branden in het glas.

• Olie af en toe de scharnieren en de deursluiting. Gebruik geen agressieve schoonmaak- en schuurmiddelen om uw haard te onderhouden. Buiten gebruikstelling

• Sluit alle deuren en luchttoevoeren in het zomerseizoen

• Plaats vochtabsorberend zout in de kachel als die in een vochtige ruimte staat Jaarlijks onderhoud

• Laat, in verband met brandveiligheid en een eventuele brandverzekering, ieder jaar uw schoorsteen gron- dig vegen door een erkende schoorsteenveger.

• Laat jaarlijks de dichtheid controleren van de rookgasafvoer en de verbrandingsluchttoevoer van het dub- belwandige rookkanaalsysteem

• Laat elk jaar de schuiven en/of kleppen controleren op hun werking.

• Laat jaarlijks alle afdichtingen van deuren en glasramen controleren op slijtage. Veiligheid Met een houthaard van WANDERS heeft u een comfortabele én veilige warmtebron in huis. De brandveiligheid begint bij een correcte installatie en een goed werkend rookgasafvoerkanaal. Uw installateur dient zich daartoe te houden aan de installatievoorschriften, zoals omschreven op pagina 9 en verder. Voor veilig stoken zijn verder de volgende punten van belang:

1. Stook uw haard zo veel mogelijk met een gesloten deur. Dat verhoogt het rendement en is ook beter voor

2. Voorkom dat kleine kinderen of hulpbehoevenden in de buurt van een brandende kachel komen en laat

ze niet alleen als de haard brandt. Gebruik eventueel een haardscherm.

3. Giet of leg geen brandbare vloeistoen en materialen in de kachel. Dit kan de kachel onherstelbaar

4. Als de vloer rond de haard van brandbaar materiaal is, gebruik dan een vloerplaat. De vloerplaat dient een

minimale grootte te hebben van: aan de voorzijde van de deur: 50 cm uit de haard. Aan elke zijkant van de deur: 30 cm uit de haard

5. Plaats geen brandbare materialen, bijvoorbeeld gordijnen, houten voorwerpen (kasten, schilderijen),

vlakbij de kachel of het rookkanaal. Houd minimaal een afstand van 80 centimeter aan vanaf de buitenzijde van de haard en het schoorsteenkanaal.

6. Laat de schouw nooit bekleden met brandbaar materiaal (zoals papierbehang).

7. Houd de punten in acht die staan onder het kopje ‘Optimale stookwijze’, op pagina 6.

8. Laat de haard alleen repareren door een erkend installateur en met originele onderdelen.

Garantie Op uw houtkachel biedt WANDERS Metaalproducten B.V. te Netterden een garantie van 5 jaar na aankoopdatum, mits de haard op een juiste wijze is geïnstalleerd en wordt gebruikt volgens de aanwijzingen in deze handleiding. Onder de garantie vallen alle gebreken die te herleiden zijn tot materiaal- en constructiefouten. In die gevallen ontvangt u gratis nieuwe onderdelen. Arbeidsloon en andere kosten vallen niet onder de garantie. Defecte onderdelen kunt franco toezenden aan WANDERS Metaalproducten B.V., Amtweg 4, 7077 AL, Netterden. Voordat de haard geplaatst wordt, moet u controleren of er zichtbare schade is aan het toestel. In dat geval moet u het toestel niet accepteren, maar contact opnemen met uw leverancier.

Buiten de garantie vallen: het glas, storingen ontstaan door onoordeelkundig gebruik; niet juiste naleving van de landelijke voorschriften en de bijgevoegde installatie- en bedieningsvoorschrif-ten; installatie door een niet door WANDERS erkend installateur of dealer; verwaarlozing van het toestel en bij wisseling van eigenaar. De garantie vervalt ook bij gebruik van een verkeerde brandstof. Voor de volgende onderdelen geldt een garantietermijn van 1 jaar: alle gietijzeren en vermiculite onderdelen en de lak. WANDERS is niet verantwoordelijk voor eventuele scheuren in sierpleisterwerk en verkleuringen van wanden, plafonds en/of roosters na het stoken van de haard. Verkleuringen kunnen ontstaan doordat stofdeeltjes verbranden in de convectiemantel. Om de kans op scheuren in sierpleisterwerk en eventuele verkleuringen te minimaliseren verwijzen wij naar het advies dat gegeven wordt in de sfeerhaardenbranche. Uw installateur kan u hierover informeren. Klachten worden in behandeling genomen nadat de verkooprma/installateur of het gasbedrijf een klacht heeft ingediend, vergezeld van de aankoopdatum en een kopie van de aankoopbon. Reparaties geven geen recht op verlenging van de garantietermijn. Alle gevolgschade wordt uitgesloten. Installatievoorschriften Black Pearl De Black Pearl is gekeurd volgens de internationale normering EN 13240 en kent een extra uitbreidings- normering voor optimaal milieu vriendelijk stoken met betrekking tot rookgassen (art. 15a B-Vg. Des BmfWA). De haard kan aangesloten worden op een rookkanaal waar meerdere kachels op zijn aangesloten. De pijp voor de rookgasafvoer heeft een diameter van 150 millimeter. Het toestel mag alleen geplaatst en aangesloten worden door een erkend installateur en volgens de onderstaande installatievoorschriften. Daarnaast gelden de nationale en lokale wet- en regelgeving voor plaatsing en gebruik van houtkachels. WANDERS biedt geen garantie wanneer de Black Pearl onvolledig of onjuist is aangesloten of geïnstalleerd. Het is niet toegestaan de kachel te plaatsen in:

• Algemeen toegankelijke galerijen en gangen.

• Trappenhuizen, behalve in gebouwen met niet meer dan twee woningen

• Ruimtes waar licht ontvlambare of explosieve en gevaarlijke stoen worden verwerkt.

• Ruimtes waar een afzuigkap aanstaat of een mechanisch afzuigsysteem is geplaatst, behalve wanneer u de luchtaanvoer rechtstreeks van buiten haalt, zodat een gevaarloze verbranding verzekerd is. Voorbereiding Het schoorsteenkanaal Voordat u de haard plaatst dient u de volgende punten in acht te nemen:

• Als u de kachel aansluit op een bestaande schoorsteen, dan moet die eerst vakkundig schoongemaakt en gecontroleerd worden door een erkend schoorsteenveegbedrijf. Eventuele afsluitkleppen dienen te worden verwijderd.

• De rookgasafvoer van de haard dient zonder omwegen te worden aangesloten op het schoorsteenkanaal.

• De onderdruk in het schoorsteenkanaal moet minimaal 12 Pa of 0,12 mbar zijn.

• Het schoorsteenkanaal moet altijd in uitmondingsgebied 1 uit komen. Zie tekening op pagina 10.

• Het schoorsteenkanaal dient ten tijde van plaatsing schoon en lekdicht te zijn en zonder enige belemmer- ing een diameter van minstens 150 millimeter te hebben.

• Eventuele bochten in het rookkanaal mogen niet groter zijn dan 45 graden. !10

• U dient zich ervan te overtuigen dat het schoorsteenkanaal de rookgassen voldoende, goed en veilig kan afvoeren. Brandveiligheid In verband met brandveiligheid is het belangrijk om onderstaande voorschriften in acht te nemen voordat de kachel wordt geïnstalleerd.

1. Als de vloer rond de haard van brandbaar materiaal is gebruik dan een vloerplaat. De vloerplaat dient een

minimale grootte te hebben van:- aan de voorzijde van de deur: 50 centimeter uit de haard - aan de zijkant van de deur: 30 centimeter uit de haard

2. Houd minimaal 80 centimeter afstand tussen de kachel en brandbare objecten, zoals: gordijnen, houten

voorwerpen (kasten en schilderijen) en glazen objecten. Houd dezelfde afstand aan ten opzichte van het rookkanaal.

3. Houten constructieonderdelen binnen het stralingsbereik van de kachel (80 centimeter vanaf buitenzijde

kachel) dienen brandvrij bekleed te worden.

4. Indien de rookgasafvoer door een plafond en/of dak gaat dat bestaat uit brandbare materialen, dienen

plafond en dak ongeveer 80 centimeter rondom bekleed te worden met brandvrije materialen. Let hierbij op balklagen en eventuele elektrische leidingen.

5. Tussen de kachel en dragende, stalen constructieonderdelen moet minimaal een afstand van 50 centimeter

zitten (in alle richtingen).

6. Scherm alle brandbare materialen af die zich binnen een straal van 100 centimeter van de kachelopeningen

bevinden. Doe dit met niet brandbare materialen.

7. Bekleed de schouw nooit met brandbaar materiaal (zoals papierbehang).

8. De muur achter de kachel moet uit brandvrije materialen bestaan of ermee geïsoleerd worden. Het

isolatiemateriaal dient een temperatuur van 700 graden Celsius te weerstaan en een dichtheid van 80 kg/ m3 te hebben. Zie voor de isolatiematerialen tabel op pagina 15.

9. Voorkom bij het plaatsen van de haard warmte-doorslag. De warmte afgifte van een brandende haard kan

door de muur heen trekken. Dit kan zelfs brand veroorzaken aan de andere kant van de muur. Voorkom dit. Installatie De Black Pearl is gekeurd volgens de internationale normering EN 13240 en kent een extra uitbreidings- normering voor optimaal milieu vriendelijk stoken met betrekking tot rookgassen (art. 15a B-Vg. Des BmfWA). De haard kan aangesloten worden op een rookkanaal waar meerdere kachels op zijn aangesloten. De pijp voor de rookgasafvoer heeft een diameter van 150 millimeter. Verbrandingslucht toevoer De haard dient voldoende verse verbrandingslucht toegevoerd te krijgen. Maak indien nodig een extra luchttoevoer opening, zo dicht mogelijk bij de kachel; zo vermijdt u tocht. Een extra luchttoevoeropening is absoluut vereist indien:

• Het vertrek is voorzien van een warmteterugwinsysteem.

• Het vertrek is voorzien van een centraal afzuigsysteem.

• Een afzuigkap in dezelfde ruimte staat. De luchttoevoeropening moet afsluitbaar zijn indien deze door een brandwerende muur loopt. Zijn er meerdere verbrandingstoestellen in dezelfde ruimte aanwezig, dan moeten er voldoende luchtopeningen zijn om een zorgeloze verbranding te garanderen. Externe luchttoevoer Het kanaal voor de aanvoer van verse buitenlucht heeft een diameter van 100 millimeter. Het luchttoevoerkanaal kan via de achterzijde aangebracht worden. Gaat de externe luchttoevoer door een brandmuur, dan dient dit kanaal afsluitbaar te zijn. Is het kanaal langer dan 1 meter, inclusief een bocht van 90 graden, dan moet de diameter van het kanaal worden vergroot. Aansluiten van de haard De Black Pearl is een zware houthaard. Deze versie weegt -inclusief 2 meter rookgasafvoer-kanaal- 150 kilo. Verzeker u ervan dat de muur waar u de haard op of aan monteert, dit gewicht probleemloos kan dragen. Volg, voordat u de haard monteert, eerst de aanwijzingen op uit het vorige hoofdstuk ‘Voorbereiding’. Bescherm uw rug en de vloer tijdens de hele montage. Montage aan de wand

1. Controleer of de muur waar u de haard voor plaatst brandwerend genoeg is. Kijk daartoe onder het kopje

‘Brandveiligheid’ op pagina 10.

2. Controleer de verpakkingsdoos van de haard en die van de voet. Monteer geen kachel die beschadigd uit

een doos komt. Meld eventuele schade bij WANDERS.

3. Wees voorzichtig bij het uitpakken van de haard en bescherm de vloer als u dit doet.

4. Verwijder de glasplaat van de haard. Dit om eventuele schade te voorkomen.

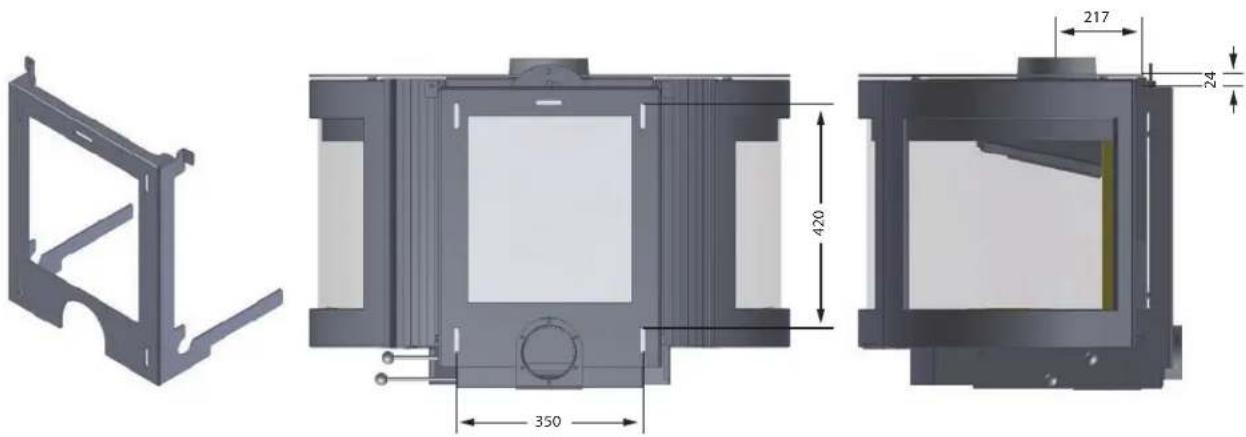

5. Monteer de ophangbeugel aan de muur. Gebruik hiervoor nooit kunststof bevestigingsmaterialen. Zorg

ervoor dat de beugel precies midden onder het afvoergat zit. Bevestigingsbouten mogen niet meer dan 10 mm uit de wand steken.

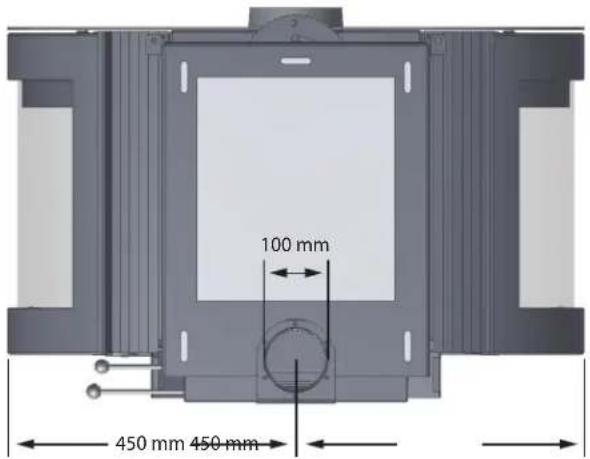

6. Sluit, indien gewenst, een apart luchttoevoerkanaal aan met een minimale diameter van 100 millimeter.

7. Hang de haard in de beugels. Denk aan uw rug. Om gewicht te besparen kunt u tijdelijk het glas en de

stookplaat verwijderen. Monteer de haard aan de bovenzijde aan de muurbeugel.

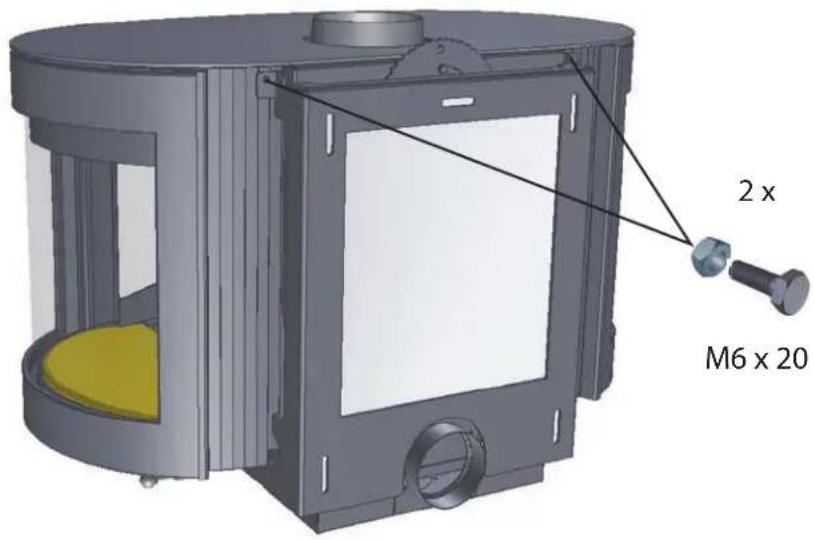

8. Bevestig de haard aan de beugel middels 2 bouten en borg deze met 2 moeren (zie volgende pagina)

9. Plaats de glasplaat terug op de haard.

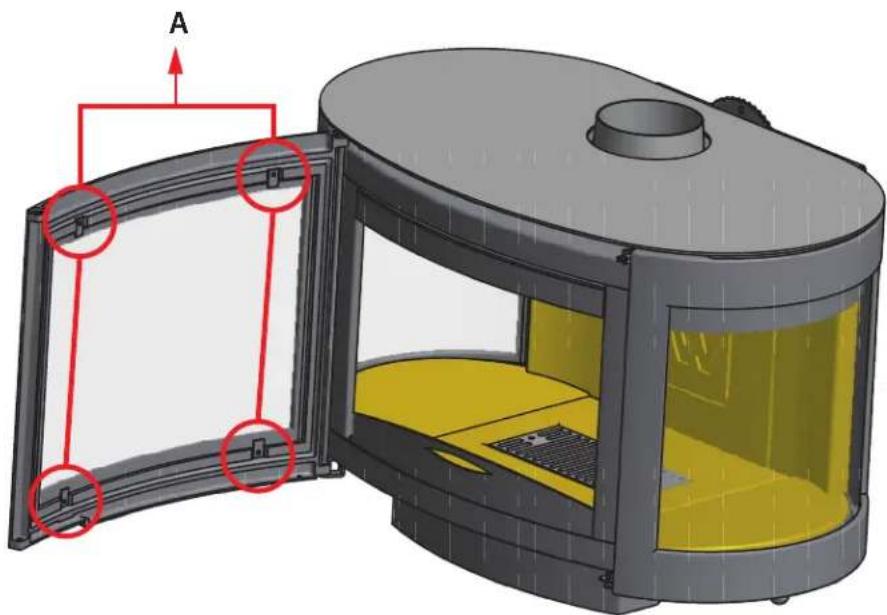

Reparaties Vervangen van het glas in de deur

• Open de deur met de kapotte ruit.• Verwijder de glasclips (A) aan de binnenkant van de deur.• Vervang de glasruit. Let op: het glas is scherp.
• Controleer of de keramische band heel is en goed vast zit aan de deur. Zo niet: plak deze opnieuw vast met neutrale siliconenkit of vervang deze geheel.• Vervang het gebroken glas (let op scherpe randen).• Monteer alles weer terug. Let op vingerafdrukken Pas op dat u het glas aan de binnenzijde van de kachel niet met de vingers aanraakt. Vingerafdrukken branden in het glas zodra u gaat stoken en zijn daarna niet meer te verwijderen. M6 x 20 2 x

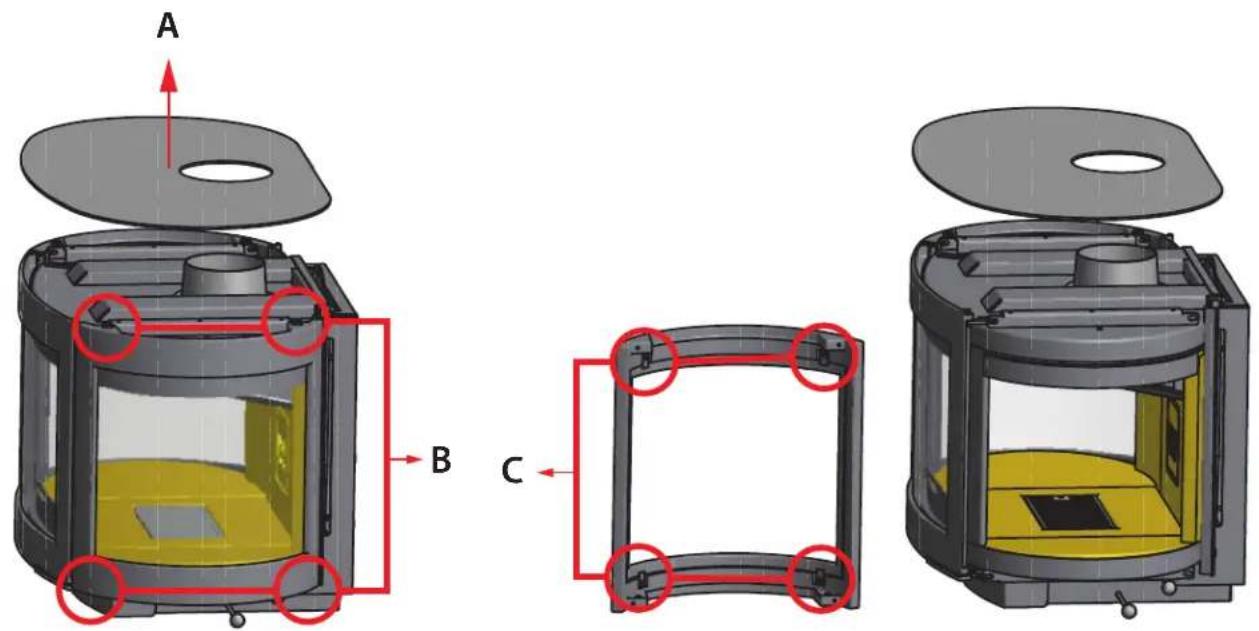

Vervangen van de zijruit

• Verwijder de glasplaat (A) en schroef het gietijzeren glasframe los (B).

• Pak het gebogen frame en zet dit voorzichtig neer. Let op: het glas is scherp.

• Verwijder de glasclips (C).

• Controleer of de keramische glasband heel is en vastzit op de haard. Zo niet: plak deze opnieuw vast met neutrale siliconenkit of vervang deze geheel.

• Vervang de gebogen ruit. Let daarbij op scherpe randen.

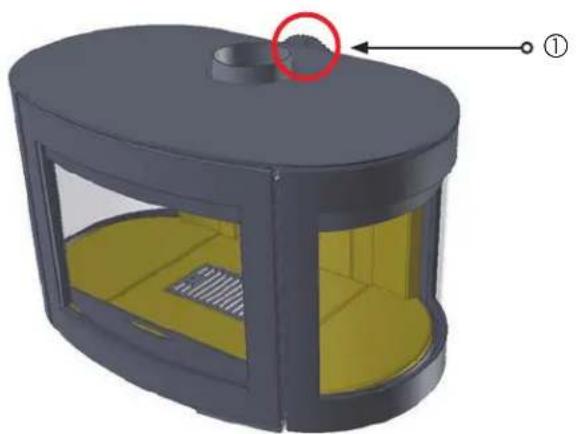

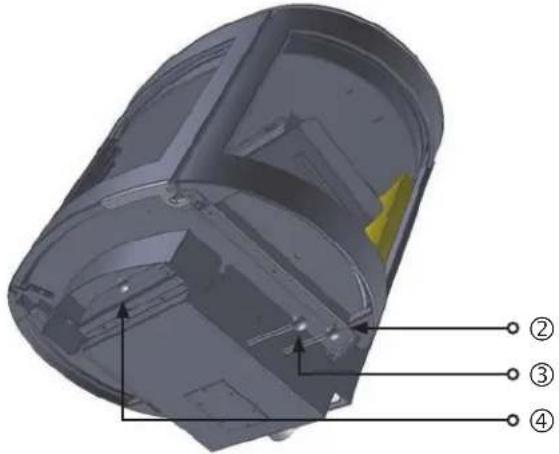

• Monteer het geheel terug. Let op vingerafdrukken Pas op dat u het glas aan de binnenzijde van de kachel niet met de vingers aanraakt. Vingerafdrukken branden in het glas zodra u gaat stoken en zijn daarna niet meer te verwijderen.

• nominale warmte wordt verkregen bij een schoorsteentrek van 0,12 mBar Brandstof; houtblokken (30 x 10 cm) Maximale opleg hoeveelheid 3 stuks Primaire luchtklep maximaal Secundaire luchtopening maximaal Brandtijd brandstof ongeveer 1 uur Rookgaswaarden volgens DIN 4705, DIN 18895 deel 2 Bij gesloten deur met als brandstof hout Black Pearl Rookgashoeveelheid 8,2 g/s Rookgastemperatuur 345

Voordruk 0,12 mBar Rendement 77,7 % CO op 13% O

0,09 % Fijnstof 27 mg/m

Keuringsinstituut 1625 Keuringsnorm EN13240 Keuringsrapportnummer RRF - 4012 3076 Richtwaarden voor de inhoud van de te verwarmen ruimte: Niet alle vertrekken voldoen aan de huidige isolatiewaarden. Voor de inhoud van de te verwarmen ruimte kunnen volgens DIN 18893 de volgende waarden aangehouden worden: Bij gunstige verwarmende omstandigheden: Bij minder gunstige omstandigheden: Bij ongunstige omstandigheden: bereken volgens DIN 4701 135 m

Voor tijdelijke verwarming, bij een onderbreking van meer dan 8 uur, kan voor de te verwarmen inhoud 25% minder gerekend worden.15

Tabel isolatiemateriaal, NB: alleen wat in het gearceerde gebied staat is toegestaan Isolatie Verpakt Warmtegeleiding Bovenste Dichtheid gebruikstemp. nr artikel nr vorm nr verpakt nr C nr kg/m³

Zoek in deze tabel het isolatiemateriaal uit. Groep 99 is NIET toegestaan. Tabel isolatiedikte bij muurdikte muurdikte 10 cm isolatie convectiemantel Bescherming van de muur Achterkant 8 cm Zijkant 8 cm Onderkant 6 cm Wanden uit brandbare bouwdelen X X Dragende wanden uit staalbouw X X Inbouw meubel tegen kachel X X Inbouwmeubel in achterliggende muur X X Overige wanden Wanddikte < 10 cm X X Wanddikte > 10 cm (kan gemetselde muur zijn)

Tabel geeft aan welke isolatiedikte gekozen moet worden bij welke muurdikte, ter bescherming van inbouwwanden16 User’s Guide and Installation Manual Black Pearl

OmschrijvingStruct. nr. AantalPos
