GEBRUIKSAANWIJZING Venegance WANDERS

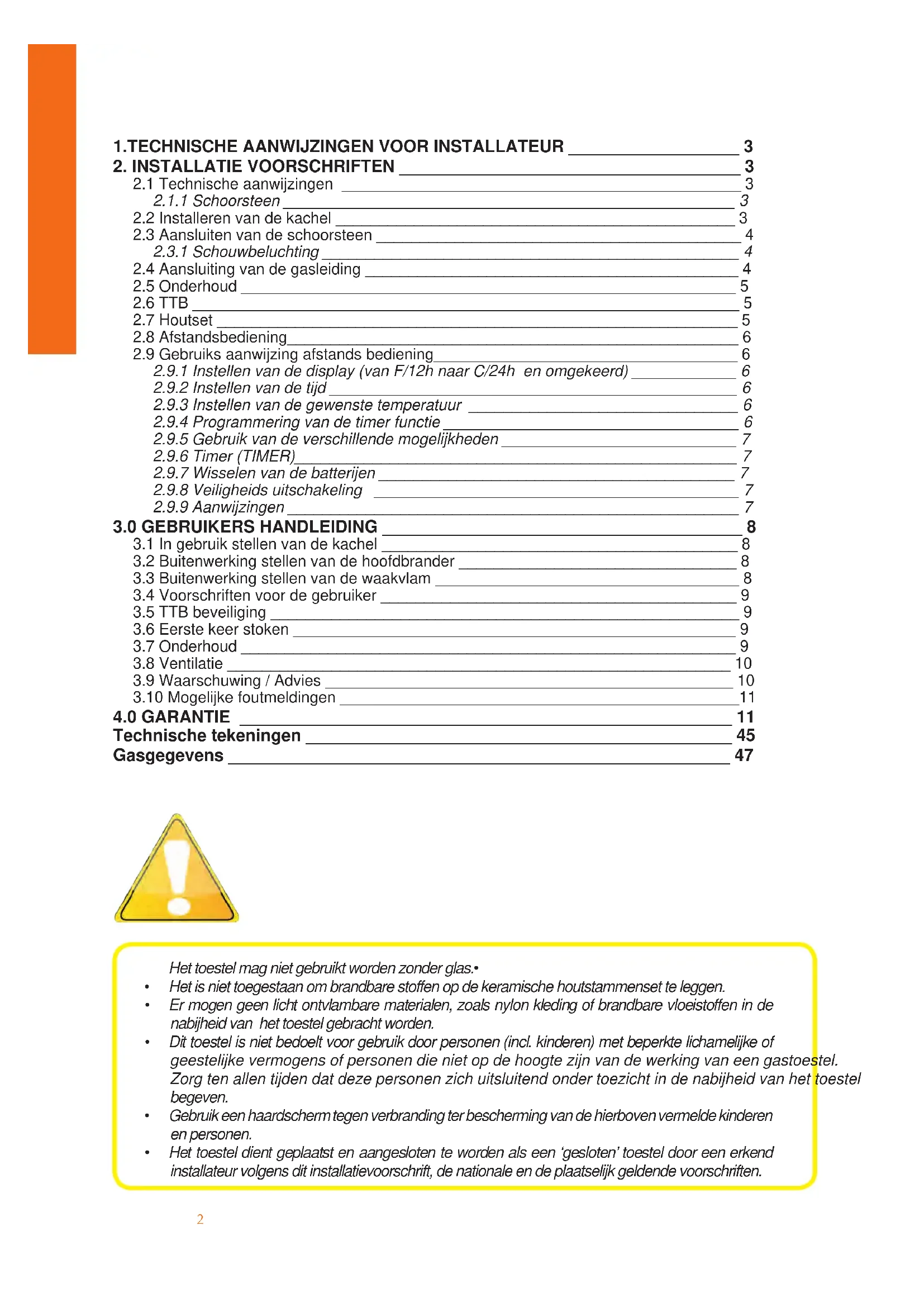

1. TECHNISCHE AANWIJZINGEN VOOR INSTALLATEUR 3

2. INSTALLATIE VOORSCHRIFTEN 3

2.1 Technische aanwijzingen 3
2.1.1 Schoorsteen 3
2.2 Installeren van de kachel 3
2.3 Aansluiten van de schoorsteen 4
2.3.1 Schouwbeluchting 4
2.4 Aansluiting van de gasleiding 4
2.5 Onderhoud 5
2.6 TTB 5
2.7 Houtset 5
2.8 Afstandsbediening 6
2.9 Gebruiks aanwijzing afstands bediening 6
2.9.1 Instellen van de display (van F/12h maar C/24h en omgekeerd) 6
2.9.2 Instellen van de tijd 6
2.9.3 Instellen van de gewenste temperatuur 6
2.9.4 Programmering van de timer functie 6
2.9.5 Gebruk van de verzillende möglichkheden 7
2.9.6 Timer (TIMER) 7
2.9.7 Wisselen van de batterijen 7
2.9.8 Veiligheids uitschakeling 7
2.9.9 Aanwijzingen 7

3.0 GEBRUIKERS HANDLEIDING 8

3.1 In gebruik stellen van de kachel 8
3.2 Buitenwerking stellen van de hoofdbrander 8
3.3 Buitenwerking stellen van de waakvlam 8
3.4 Voorschriften voor de gebruiker 9
3.5 TTB beveiling 9
3.6 Eerste keer stoken 9
3.7 Onderhoud 9
3.8 Ventilatie 10
3.9 Waarschuwing / Advies 10
3.10 Mogelijkke foulmeldingen 11

4.0 GARANTIE 11

Het toestel mag Niet gebruikt worden zonder glas.

• Het is nicht toegestaan om brandbare stoffen op de keramische houtstammenset te leggen.
  Er mogen geenlicht ontvlambare materialen, zoals nylon kleding of brandbare vloeistoffen in denabijheid van het toestel gebracht worden.
• Dit toestel is nicht bedoelt voor gebruik door personen (incl. kinderen) met beperkte lichamelijkke of geestelijkke vermogens of personen die Niet op de hoogte zich van de werkung van een gastroestel. Zorg ten allenijd den dat deze personen zich uitsluitend onder toezicht in de nabijheid van het toestel begeven.
• Gebruik een haardschem gegen verbranding ter beschaming van de hierboven vermelde kinderen en Personen.
• Het toestel dient geplaatst en aangesloten te worden als een 'gesloten' toestel door een erkend installateur volgens dit installmentevoerschrift, de nationale en deplaatselijk geldende voerschriften.

1. TECHNISCHE AANWIJZINGEN VOOR INSTALLATEUR

Belangrijk

Voordat u de gashaard plaatst en in gebruik neemt, is het zaak deze instructies zorgvuldig te lezen. Bewaar ze!!!

Bij de constructie van onsze kachels hebben wij Niet alleen de grootste aandacht besteed aan uitvoering en uiterlijk, maar ook aan een maximale gebruiksvriendelijkheid en bedrijfszekerheid.

Wij hebben er dan ook het volste vertrouwen in dat u jarenlang plezier zult hebben van de door u gekozen gaskachel.

2. INSTALLATIE VOORSCHRIFTEN

2.1 Technische aanwijzingen

• Controller of de kachel voor de juiste gassoort geleverd is (dit is aan geveen op het typeplaatje)

Controller of de gasdruk juist is (dit is aangegeven op het typeplaatje)

De verbrandingslucht wordenuit de ruimte gehaalz zorg waarom voor voldoende ventilatie.

Deze haard mag nooit geplaatst worden in mechanisch geventileerde woningen

De verbrandingsgassen dieren door een waarvoor geschikt afvoer kanaal afgevoerd te worden

• De kachel dient geplaatst aangesloten en gecontroleerd te worden door een erkend gas technisch installmenteur.

Instelwaarden veranderen en overige aanpassingen mogen alleen gebeuren door een erkend • installateur en alleen volgens de voorschriften.

Het toestel dient geplaatst te worden in een onbrandbare nis.

Indien u gebrukt maakt van een bestand rookkanaal plaatst u minimaal 0.5 meter roestvast · stalen buis van rond 100mm op de kachel.

Laat uw schoorsteen kanaal te allen tjnde voor plaatsing van de gashaard vakkundig reinigen.

Houd u aan de geldende algemene gasinstallatie voorschriften.

Inbouwmaten hoogte 511 breedte 660 diepte 323

Bij het inbouwen van het toestel dient er onceveer 2 cm ruimte tussen de inbouwkast en de schouw te zitten.
- Het toestel dient volgens de geldende lokale en regionale voorschriften geplaatst te worden.

2.1.1 Schoorsteen

Wanner aan de schoorsteen een kolen of oliekachel heeft gebrand LAST het schoorsteen kanaal dan eerst vakkundig reinigen hoewel een gaskachel kan werk den geringe schoorsteen trek adviseren wij een Jaarlijke contro van de schoorsteen op eventuele verstoppingen enz.

2.2 Installeren van de kachel

Verwijder de verpakking

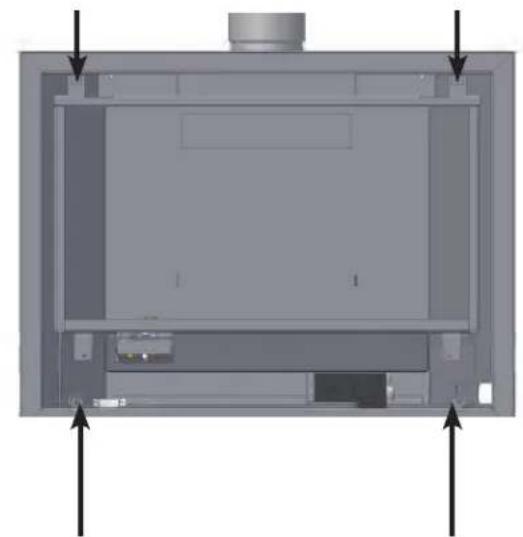

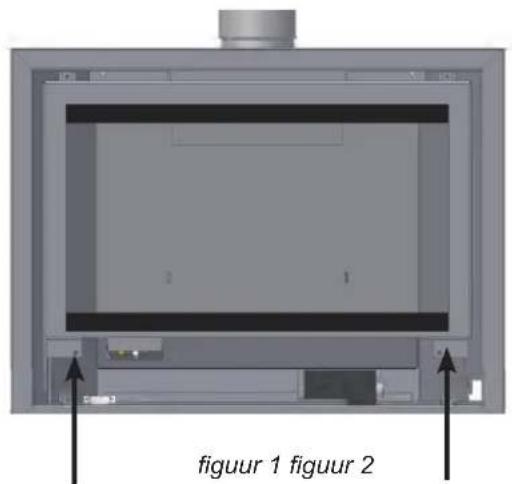

1. Verwijder de twee schroeven ache ter bedieningsdeur (zie fig. 1) en het glasraam eraf beuren.
2. Verwijder de vier schroeven van de sierlijst en de sierlijst wegemen (zie fig. 2)

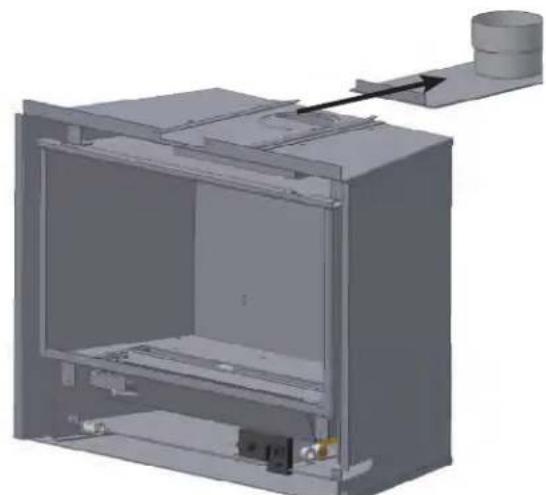

3. Verwijder de twee schroeven van het schoorsteen aansluitstuk en schuif deplaat uit de rails (zie fig. 3 en fig. 4).
4. Monteer de flexibele buis aan het aansluitstuk.

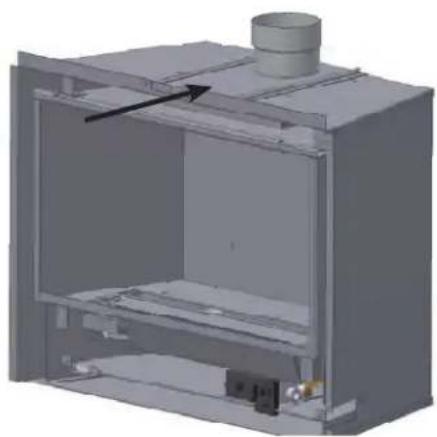

5. Plaats de kachel nu in de ombouw en schuif het schoorsteen aansluitstuk wee por zijn plaats.
6. Maak nu de gasaansluiting volgens de voorschriften (zie gasaansluiting)
7. Controller alle gasaansluitingen op gasdichtheid gebruik hiervoor zeepwater of een gaslek detector
8. Monteer nu de ontvanger van de afstandsbediening (zie afstandsbediening)
9. Plaats nu de sierlijst
10. Plaats de houtset (zieplaatsen van de houtset)

Plaats het glasraam denk eraan het glas Niet aan te raken omdat vingerafdrukken Nieteer te 11. verwijderen+zijn als de kachel eenmaal heeft gebrand.

figuur 3 figuur 4

2.3 Aansluiten van de schoorsteen

De gashaard is standard voorzien van een open trekonderbreker met valwindafleider.

Gebruik voor de verbinding vanaf het toestel tot schoorsteenkanaal corrosievast materiaal.

De binnendiameter van de pijp moet minimaal 100mm zijn.

De aansluiting van het toestel op het schoorsteenkanaal dient deugdelijk en lekkagevrij te zich.

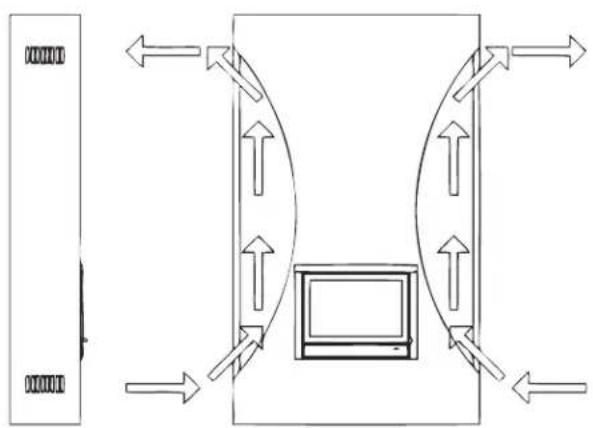

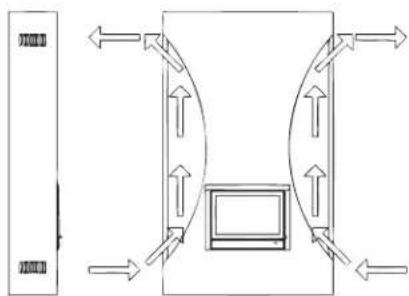

2.3.1 Schouwbeluchting

Wanders advisert ten allen tijde schouwbeluchting.

2.4 Aansluiting van de gasleiding

In de gasleiding voor het regelblok dient een goedgekeurde gaskraan van 3/8"geplaatst te worden makkelijk bereikbaar. De aansluiting op het gasblok is 3/8".

Na aansluiting van de gasleiding het geheel met zeepwater of een gaslekdetector controleren. Voorkomijdens montage van de gasleiding spanningen op het gasblok.

2.5 Onderhoud

Om de veiligheid en de goede werkig van de kachel te konnen garanderen dient de kachel Jaarliks door een erkend vakman gecontroleerd en gereinigd te worden.

Het brandergedeelte de waakvlam en de verbrandings kamer.

Het keramisch glas kan gereinigd worden met een special schoonmaakmiddel voor keramische kookplaten.

Indien een houtblok stuk is dient deze verrangen te worden.

Indien er spreke is van een barst in de ruit of als de ruit gebroken is dien deze verrangen te worden alvorens de gashaard weer in gebruik mag worden genomen.

Let op bij het谈起plaatsen van de houtblokken dat ze weer in de juiste positie worden geplaatst (zieplaaten houtset).

2.6 TTB

Dit toestel is standard voorzien van een open trekonderbreker, valwindafleider en een terugslag beveiliging (TTB).

2.7 Houtset

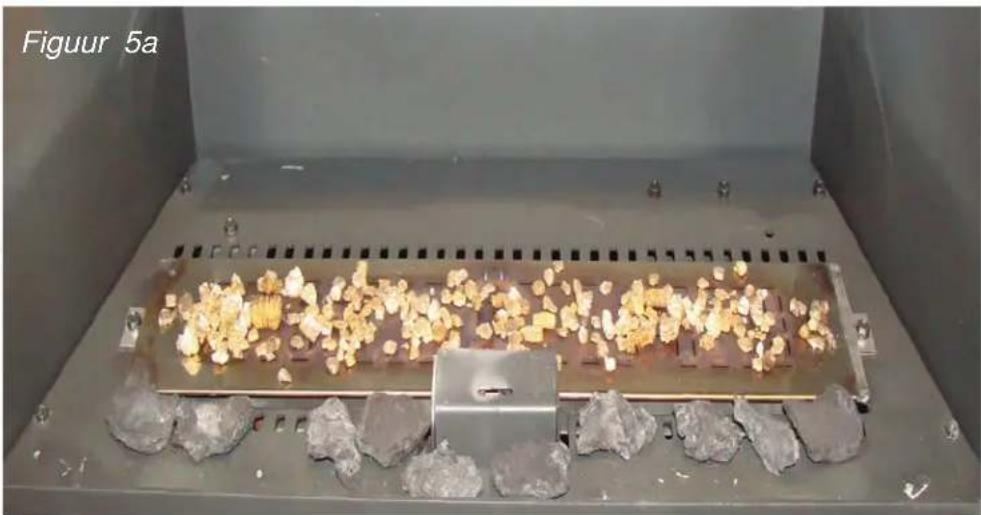

Vul eerst de
branderplaat met de
bijgeleverde korrels (zie fig. 5a).

Leg de bijgeleverde chips aan de voorzijde van de brander tussen de houtblokken.

Let op nooit meer korrels gebruiken dan de bijgeleverde hoeveelheid.

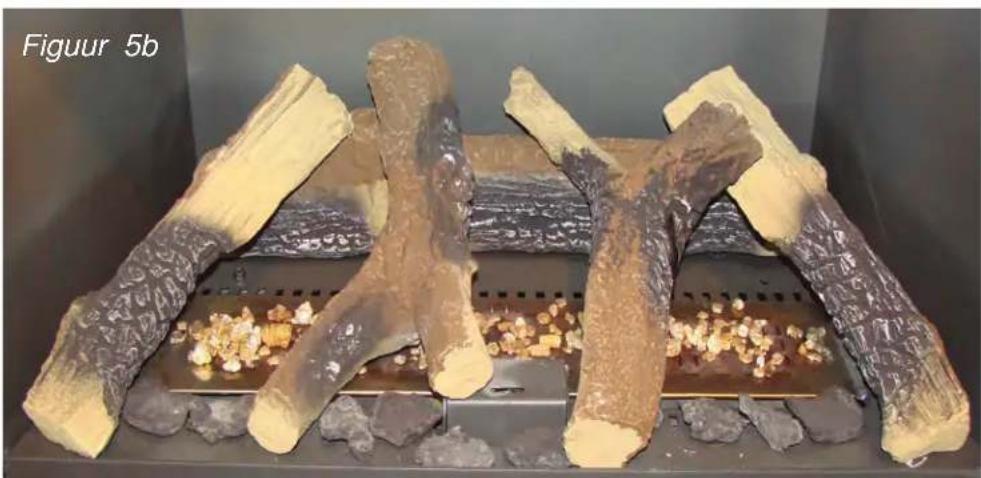

Plaats nu de houtblokken volgens fig. 5a en 5b.

Let op dat bij hetplaatsen van dehoutblokken geenblok op de waakvlamgeplaatst worden.

Denk er wel aan dat de blokken exact volgens het voorbeeld geplaatst worden om de vlammen zo min

mogelijk af te dekken en zo verstoring van het vlambeeld of roeten te voorkomen. Zorg er voor dat het glasraam goed gesloten worden alvorens de kachel aan te steken.

2.8 Afstandsbediening

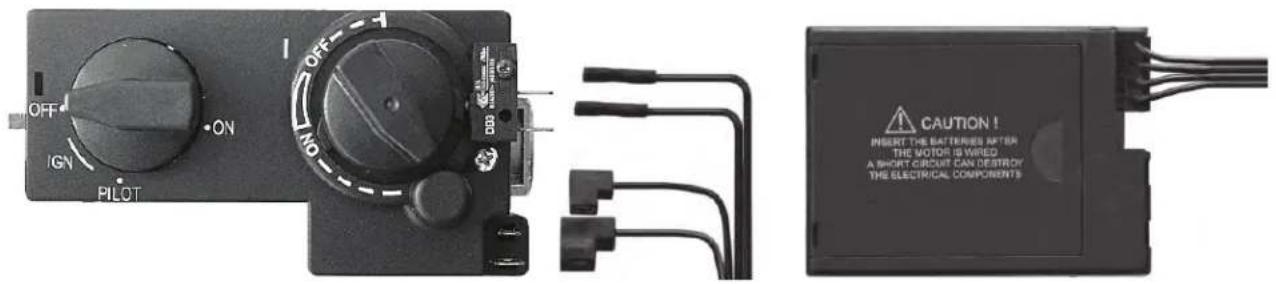

Plaats de ontvanger van de afstandsbediening links onderin het toestel voordat u de sierlijst plaatst (fig. 6).

Schuif de kabel tussen de buitenmantel en de bodemplaat van de verbrandingskamer.

figuur 6

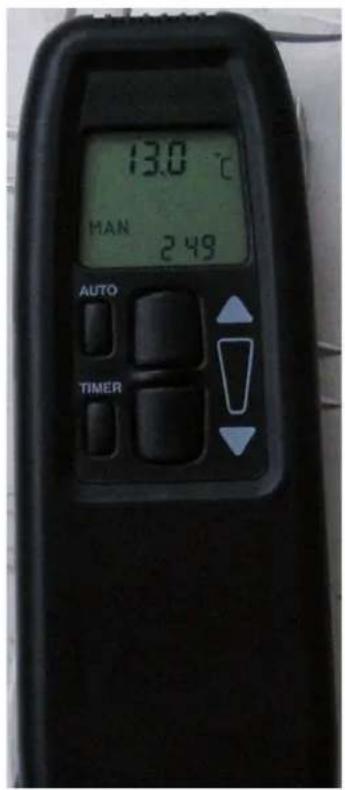

2.9 Gebruiks aanwijzing afstands bediening

2.9.1 Instellen van de display (van F/12h maar C/24h en omgekeerd)

Na hetplaatsen van de batterij (9v alkaline) of door het te gelijklijkig indrukken van de knoppen AUTO en TIMER begint de aanduiding te knipperenijdens het knipperen van de display kan men omschakelen van Faar C door het indrukken van de AUTO knop kan men omschakelen. De display za na enigeijd van zelf weer op handbediening terug keren, men kan ook de knop TIMER indrukken.

2.9.2 Instellen van dearend

Na hetplaatsen van de batterij of door hetgelijkltijdig indrukken van de AUTO en TIMER knop begint de display te knipperen om de tijd in te stellen moet men () indrukken om de uren in te stellen en met de knop () kan men de minuten instellen aansluitend wachten of op knop TIMER drukken om weeop handbediening terug te keren.

2.9.3 Instellen van de gewenste temperatuur

De AUTO toets net zolang ingedrukt honden tot de temp aanduiding knippert dan met toets () of () de temperatuur hoger of lager instellen. Daarna wachten of knop AUTO indrukken om in de automatisch modus te komen.

De sensor in de afstands bediening meet de temperatuur in de ruimte\ deze worden met de ingestelde temperatuur vergeleken de ontvanger krijgt\ een signaal en stelt de vlam hoogte inaar gelang de temperatuur in de\ ruimte.

2.9.4 Programming van de timer functie

De TIMER knop zolang ingedrukt honden tot aanduiding P1 knippert.

Dan met knop (▲) voor uren en knop (▼) voor minuten de inschakelijk instellen en dan nogmaals TIMER indrukken tot P1 verschijnt dan kan men de uitschakelijd instellen, door nogmaals TIMER te drukken kan men de tielden voor het tweeede programma P2 P2 instellen aansluitend met TIMER bevestigen. Buiten de geprogrammeerde tielden verschijnt het symbol in beeld.

2.9.5 Gebruik van de verzschillende möglichkheden Handbediening van de vlam hoogte.

() indrukken om het vuur in te schakelen of om de vlammen te verhogen, () indrukken om de vlammen te verkleinen of om het toestel op waakvlam tezetten.

Bij het indrukken van deze knoppen verschijnt links boven op de display het zend teken is het gasventiel op+zijn eindaanslag dan begint het led van de ontvanger te knipperen men weet dan dat men de hoogste of laagste stand bereikt heeft.

Temperatuur regeling AUTO

AUTO kort indrukken in de display verschijnt kort de ingestelde temperatuur daarna de ruimte temperatuur.

2.9.6 Timer (TIMER)

Als de timer modus is ingeschakeld is de temperatuur regeling hetzelfde als in de AUTO modus tijdens de uitschakel tiiden schakelt de motor hel toestel op waakvlam.

Ter controle van de ingestelde temperatuur AUTO indrukken en aansluitend in de TIMER modus terugkeren. Tijdens de uitschakel vrij vind er geen temperatuur controle plaats, het batterij verbruik van de zender is daardoor zeer gering.

Met de toetsen () en () komt men vanuit elke modus in handbediening.

Het worden aanbevolen om uit te schakelen met de () toets de zender is dan nicht actief en belast daarmee de batterijen nicht onnodig.

2.9.7 Wisselen van de batterijen

Als er BATT rechts boven in het display verschijnt of als het led lampje op de ontvanger minder duidelijk wordt moet de batterij verrangen worden

2.9.8 Veiligheids uitschakeling

Ontvangt de ontvanger 2 uur lang geen signala dan wordt het toestel automatisch op waakvlam gedraaid als er later weeer een signala komt wordt het toestel weer ingeschakeld.

2.9.9 Aanwijzingen

Voordat men AUTO of TIMER inschakelt moet men met de toetsen () en () de ontvangst testen (als op de zender het zend symbol verschijnt moet op de ontvanger het led knipperen).

Met de temperatuur regeling worden over de tijd dat de motor draait de vlam hoogte ingesteld dezeijd is afhankelijk van de groote van het vertrek waar het toestel staat opgesteld, van het vermogen van het toestel en batterij sterkte etc.

Een micro processor meet de temperatuur verhoging per tijd en corrigeert de draaitijd van de mo tijdens de volgende verwarmingstijd, om de vlamhoogte aan de warmte behoefte aan te passen.

Als de kleinstand voldoende is om het vertrek op te warmen za het toestel na enkele keren op automaat te hebben gebrand, tussen kleinstand en uit gaan branden zDat het maybeik is langere brandtijden en een gelijkmatigere temperatuur te bereiken.

Benodigde batterijen: 1x 9v alkaline afstandbediening 4x aa 1,5v penlite ontvanger

3.0 GEBRUIKERS HANDLEIDING

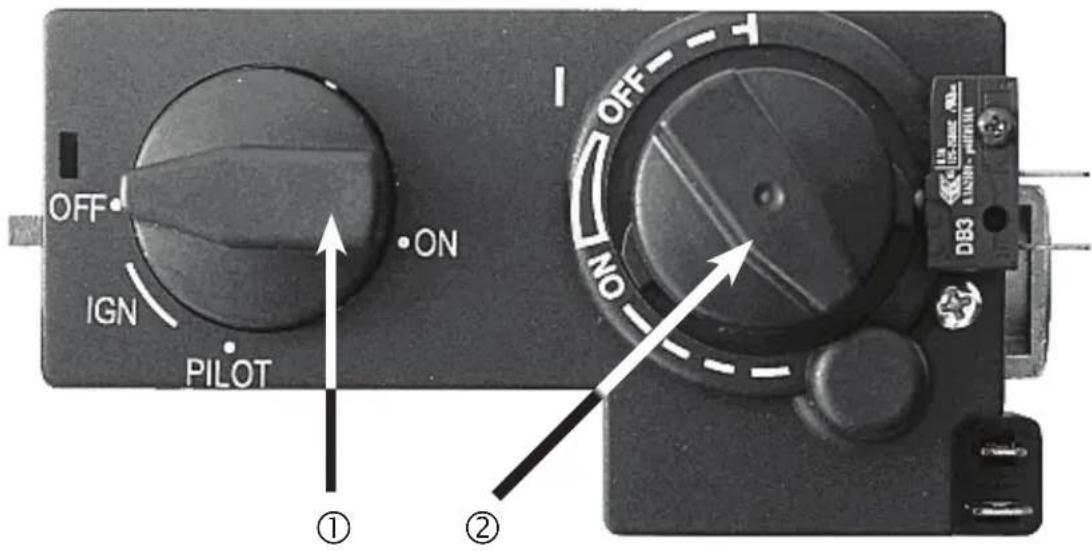

In het midden van het toestel achechter de klep bevinden zich de bedieningsknoppen van de kachel.

3.1 In gebruik stellen van de kachel

Open de gaskraan welke in de gastoevoerleiding maar de gaskachel is gemonteerd. Draai de ontstekingsknop ① linksom in de richting van ontsteken tot aan de aanslag, cervolgens indrukken en enkele seconden wachten. Vanuit ingedrukte positie verder maar links draaien tot men een klik hoor. Door de glasruit kutn U aan de linkerkant van de kachel zien of de waakvlam brand Is dit Niet het geval dan dient U deze handelingen te herhalen.

Indien de waakvlam brand, de ontstekingsknop nog 30 seconden ingedrukt honden en daarna loslaten de waakvlam要去 nu blijven branden. Dan de knop ① nog verder door draaien maar links en op het grote vlammetje zetten. De knop ② kan nu doormiddel van de afstandbediening in de gewenste stand ingesteld worden traploos tussen hoog en laag. Ervaring leert welke stand voor uw kamer het meest geschikt is.

De bediening van de afstandsbediening is eenvoudig knop () om de vlam hoger in te stellen en knop () om de vlam lager in te stellen of om de vlam geheel te doven.

3.2 Buitenwerking stellen van de hoofdbrander

Door de knop () van de afstandsbediening ingedrukt te houden tot de led lamp op de ontvanger begint te knipperen.

De brander kan ook uitgeschakeld worden door de ontstekingsknop ① rechtsom te draaien tot aan de aanslag.

3.3 Buitenwerking stellen van de waakvlam

Door de ontstekingsknop ① Licht in te drukken en verder rechtsom te draaien schakelt u de waakvlamuit.

3.4 Voorschriften voor de gebruiker

Plaats geen brandbare voorwerpen voor, of onderin de gashaard..

• Als de gashaard is uitgegaan dan dient men minimaal 10 minuten te wachten alvorens de gashaard opnieuw te ontsteken (zie in gebruik stellen van het toestel).

Om een goed functioneren van de gashaard te waarborgen adviseren wij om deze minimaal 1. keer per Jaar te latent reinigen en controleren door een erkend installmenteur.

Indien de gashaard herhaaldelijk afslaat dan dient men de installmenter te waarschuwen.

Als warmte wisselend oppervlak worden gezien de voorkant.

• Waarschuwing de kachel mag Niet gebruikt worden als de glasruit gebrozen is of als de deur open staat.

De kachel mag alleen gerepareerd worden met originele onderdelen geleverd door de fabrikant en reparations mogen alleen uitgevoerd worden door een erkend installmenter.

Aan de houtset mag onder geen enkele omstandigheid ie's veranderd of toegevoegd worden als er een houtblok stuk is dient deze verrangen te worden door een origineel door de fabrikant geleverd exemplaar.

• Om brandevaar uit te sluiten dient de minimum afstand tot brandbare delen en meubels minimaal 100 cm te bedragen de minimum afstand tussen de achterkant van de kachel en de muur dient minimaal 20 cm te zich.

Het is van belang dat u de kachel Niet kort na een verbouwing of nieuwbouw stookt door de luchtcirculatie worden vocht en nog Niet uitgeharde vluchtige bestanddelenuit sierpleisters, verf, vloerbedekkingen en andere materialen aangezogen.

Dit kan op koude oppervlakten roetvlekken veroorzaken.

3.5 TTB beveiliging

De kachel is voorzien van een thermische terugslag beveiliging ( TTB ) dit is een temperatuur schakelaar die in werkung treedt als het afvoerkanaal onvoldoende trek heeft zodate de rookgassen in het vertrek komen, als dit het geval is zal het toestel uitslaan.

De TTB mag nooit buiten werkung gesteld worden. Bij een defecte TTB dient deze met originele onderdelen verrangen te worden.

Als de TTB de kachel heeft uitgeschakeld dan dient men minstens 10 minutes te wachten tot de kachel waar aangestoken mag worden. Als de kachel herhaaldelijk uitslaat dient men een installmenter te raadplegen.

Gebruik de kachel Niet tot een erkent installerateur zegt dat het veilig is.

3.6 Eerste keer stoken

Tijdens de eerste maal stoken kan er een onaangename geur ontstaan, die worden veroorzaakt door het inbranden van de hitte bestendige lak. Dit verdwijnt na enkele uren waar raden wij aan het toestel de eerste maal op de hoogste stand te stoken terwijl u tevens het vertrek waarin het toestel staat goed ventiliert.

3.7 Onderhoud

Om de veiligheid en de goede werkig van de kachel te konnen garanderen dient de kachel Jaarliks door een erkend vakman gecontroleerd en gereinigd te worden.

Het brandergedeelte de waakvlam en de verbrandings kamer.

Het keramisch glas kan gereinigd worden met een speciaal schoonmaakmiddel voor keramische kookplaten.

Indien een houtblok stuk is dient deze verrangen te worden.

Indien er sprake is van een barst in de ruit of als de ruit gebroken is dien deze verrangen te worden alvorens de gashaard wee in gebruik mag worden genomen.

Let op bij het'erug plaatsen van de houtblokken dat ze wee in de juiste positie worden geplaatst (zie plaatsen houtset).

3.8 Ventilatie

De kachel is een zogenaamd open verbrandings toestel dat wil zaggen dat de lustcht nodig voor verbranding uit de ruimte gehaal wordt waar het toestel staat te branden zorg waarom altijd voor voldoende ventilatie.

3.9 Waarschuwing / Advies

Elke gashaard van WANDERS is voorzien van een thermokoppelbeveiliging. Dit voorkomt dat gas vrijuitstroomt als de waakvlam is UITgevallen.

Een aantal aanbevelingen voor een veilig gebruik van uw gaskachel:

Stook uw gashaard alleen als hij goed gesloten is. Als het glas is gebroken of de deur geopend is, mag u de kachel Niet gebruiken.

Voorkom datkleine kinderen of hulpbehoevenden in de buurt van een brandende kachel komen enaarztiet aleen als de haard brandt. Gebruik eventueel een haardschemr.

Laat kinderen nooit spelen met de afstandsbediening.

Giet of leg geen brandbare vloeistoffen en materialen op de houtset. Dit kan de kachel onherstelbaar beschadigien.
- Plaats geen brandbare materialen, bijvoorbeeld gordijnen, vlakbij de haard. Houd minimaal een afstand van 1.5 meter aan.
- De gashaard mag alleen gerepareerd worden met originele onderdelen en door een erkend installmenteur.

Mocht om welke reden dan ook de waakvlam uittvallen, wacht dan vijf minuten voordat u de

kachel weer ontsteekt.

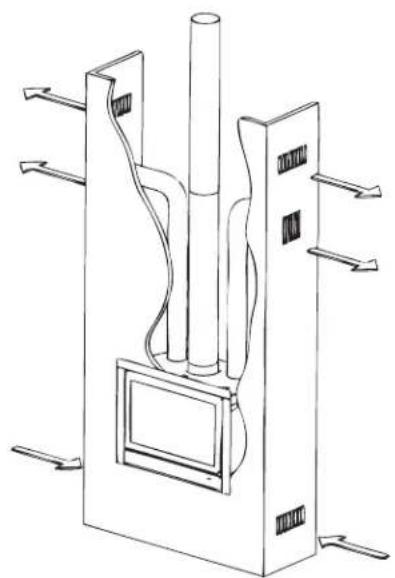

Wanders advisert ten allen性和 schouwbeluchting voor inbouw- eninzehaarden.

3.10 Mogelijkke foulmeldingen

Mocht uw gashaard Niet waar wens functioneren, neem dan contact op met de verkoper van uw gaskachel of een erkend installmenter.

Controleer of de gastoevoer open staat. Mocht u besoin nicht kuren vinden, neem dan contact op met uw installmenter.

• Mogelijkeoorzaakisluchtindewaakvlamleiding.Wachtvijf minuten en ontsteek de kachel opnieuw.Lukt dit opnieuw Niet, schakel dan een erkend installmenter in.

4.0 GARANTIE

Op uw inbouwgaskachel biedt WANDERS Metaalproducten B.V. te Netterden een garantie van 1 waar na aankoopdatum, mits de haard op de juiste wijze is geinstalleerd en worden gezebrukt volgens de aanwijzingen in deze handleiding. Onder de garantie vallen alle gebreken die te herleiden zijn tot materiaal- en constructiefouten. In die gevallen ontvangt u gratis neue onderdelen. Arbeidsloon en andere kosten vallen nicht onder de garantie. Defecte onderdelen kunt u franco toezenden aan WANDERS Metaalproducten B.V., Amtweg 4, 7077 AL, Netterden.

Buiten de garantie vallen: storingen ontstaan door: onoordeelkundig gebruik; nicht juiste naleving van de installment- en bedieningsvoorschriften; installment door een Niet-erkend installmenter; verwaarlozing van het toestel en het ombouwen van de haard maar een andere gassoort.

Wanders is nicht verantwoordelijk voor eventuele scheuren in sierpleisterwerk en verkleuringen van wanden, plafonds en/of roosters na het stoken van de haard. Verkleuringen können ontstaan doordat stofdeeltjes verbranden in de convectiemantel. Om de kans op scheuren in sierpleisterwerk en eventuele verkleuringen te minimaliseren verwijzen wij hier het advies dat gegeven worden in de sfeerhaardenbranche. Uw installateur kan u hierover informeren.

Klachten worden in behandeling genomen nadat de verkoopfirma, installmenter of het gasbedrijf een klacht heeft ingediend, vergezeld van een kopie van de aankoopbon met aankoopdatum. Reparations geen geenrecht op verlenging van de garantietermijn. Alle gevolgschade wordenuitgesloten.

GB

1.0 TECHNICAL INSTRUCTIONS FOR THE INSTALLER 14

2.0 INSTRUCTIONS FOR THE INSTALLER 14

kopie aankoopbewijs bijvoegen aub

postcode - plaats / postal code - town code postal - lieu / postleitzahl - ort

land / country / pays / land

dealer geveens / dealer information / l'information revendeur / handler informationen

naam / name / nom / name

adres / address / adress / adress

postcode - plaats / postal code - town code postal - lieu / postleitzahl - ort

land / country / pays / land

Onder de garantie vallen alle gebren die te herleiden zijn tot materiai-al en constructiflouten. In dieGeVallen ontvantage u gratis neue onderden,Arbeidsloon an andere Kosten vallen nicht onder de garantie.Defecte onderden kunt franco toezendaan WANDERS Metalproduten B.V., Amtweg4,7077 AL, Nettendor.

Voordat de haard geplaatst worden, moet u controlleden er zichbare schade is aan het toestel.

In dat geval moet u het toestel Niet accepteren, maar contact opopen met uw leverancer.

Buten de garantie vallen: het glas, storingen ontstaan door onoredoelkundig gebruik; niet juste naleving van de landelijkere voorschriften et de bleigevoedge installmenten bebedingenvoorschriften; Installatie door een nicht door WANDERS erkind installmenter de dealer; verwaarlozing van het teestel en bij wisseling aan eigenaar. De garantie verzelt ook bij gebruik van een verkeerde brandstoff.

WANDERS is nicht verantwortoodelijk voor eventuale schuren in sierplesterwerk en verkleuringen van wanden, plafonds en/of roosters na het stoken van de haard. Verkleuringen kannen ontstaan doordat stofteelijts verbranden in de convectiemantel. Om de kans op schuren in sierplesterwerk en eventuale verkleuringen te minimisieren verwijen wij hier het advies dat gevegen wordt in de sperhaardenbranche. Uw installateur kan u hierover informeren.

Klachten worden in behandelung genen nudat de verkoopfirma/installateur de het gasbedrijn een klacht heeft ingiend, vergezeld van de aankoopdatum en een kopie van de aankoopbon. Reparatties geen groinrecht op verlangend van de garantietemijn.

Alle gewolgschade wordt uitgesloten.
