GEBRUIKSAANWIJZING Square 40 G WANDERS

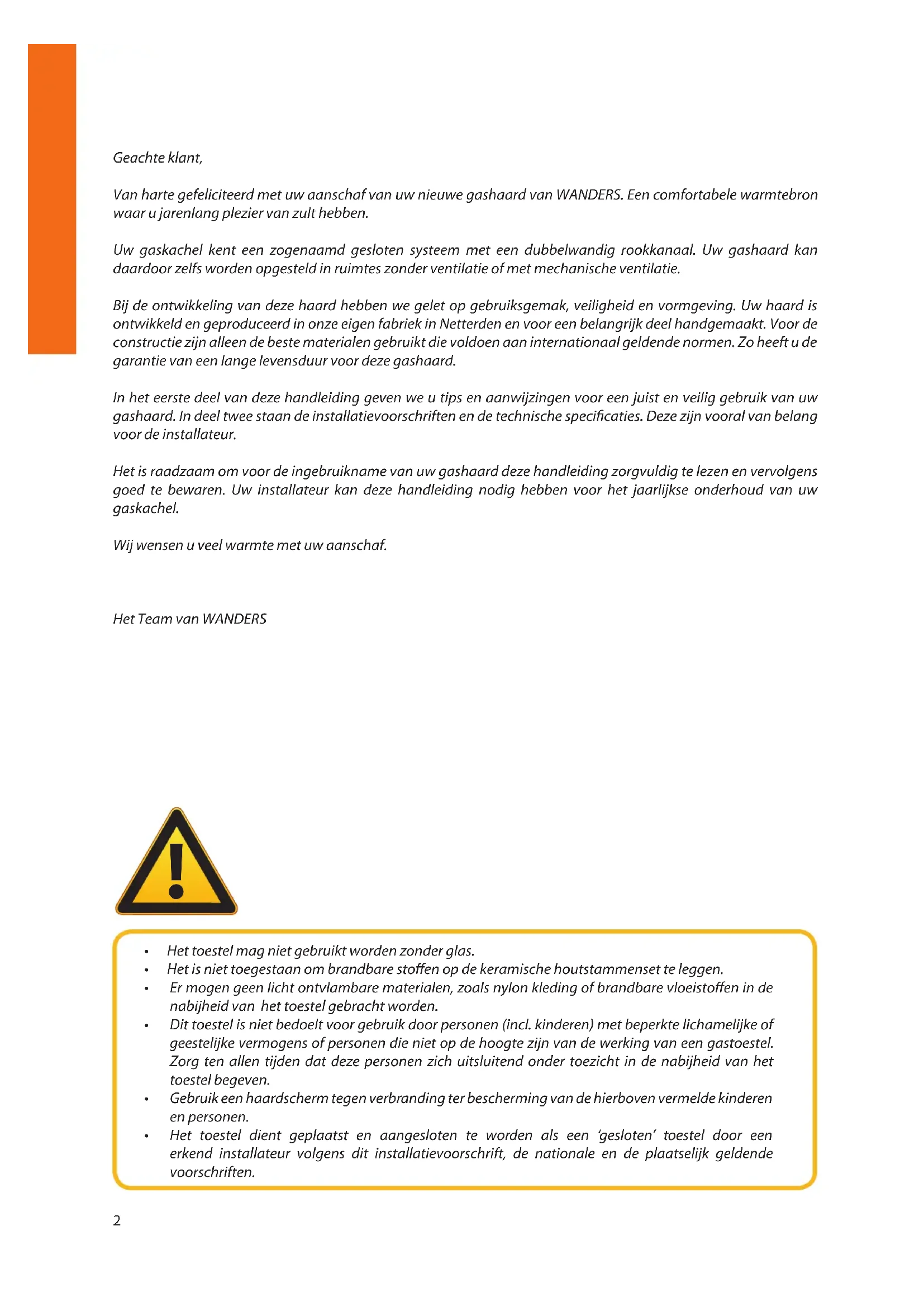

Handleiding en installatievoorschriften 2 Users guide and installation manual 16 Mode d’emploi et instructions d’installation 30 Bedienungsanleitung und Installationsvorschriften 442 Geachte klant, Van harte gefeliciteerd met uw aanschaf van uw nieuwe gashaard van WANDERS. Een comfortabele warmtebron waar u jarenlang plezier van zult hebben. Uw gaskachel kent een zogenaamd gesloten systeem met een dubbelwandig rookkanaal. Uw gashaard kan daardoor zelfs worden opgesteld in ruimtes zonder ventilatie of met mechanische ventilatie. Bij de ontwikkeling van deze haard hebben we gelet op gebruiksgemak, veiligheid en vormgeving. Uw haard is ontwikkeld en geproduceerd in onze eigen fabriek in Netterden en voor een belangrijk deel handgemaakt. Voor de constructie zijn alleen de beste materialen gebruikt die voldoen aan internationaal geldende normen. Zo heeft u de garantie van een lange levensduur voor deze gashaard. In het eerste deel van deze handleiding geven we u tips en aanwijzingen voor een juist en veilig gebruik van uw gashaard. In deel twee staan de installatievoorschriften en de technische specicaties. Deze zijn vooral van belang voor de installateur. Het is raadzaam om voor de ingebruikname van uw gashaard deze handleiding zorgvuldig te lezen en vervolgens goed te bewaren. Uw installateur kan deze handleiding nodig hebben voor het jaarlijkse onderhoud van uw gaskachel. Wij wensen u veel warmte met uw aanschaf. Het Team van WANDERS

• Het toestel mag niet gebruikt worden zonder glas.

• Het is niet toegestaan om brandbare stoen op de keramische houtstammenset te leggen.

• Er mogen geen licht ontvlambare materialen, zoals nylon kleding of brandbare vloeistoen in de nabijheid van het toestel gebracht worden.

• Dit toestel is niet bedoelt voor gebruik door personen (incl. kinderen) met beperkte lichamelijke of geestelijke vermogens of personen die niet op de hoogte zijn van de werking van een gastoestel. Zorg ten allen tijden dat deze personen zich uitsluitend onder toezicht in de nabijheid van het toestel begeven.

• Gebruik een haardscherm tegen verbranding ter bescherming van de hierboven vermelde kinderen en personen.

• Het toestel dient geplaatst en aangesloten te worden als een ‘gesloten’ toestel door een erkend installateur volgens dit installatievoorschrift, de nationale en de plaatselijk geldende voorschriften.

Inhoudsopgave Algemeen 4 Klaar voor gebruik 4 Met de hand ontsteken van de waakvlam 4 De hoogte van de vlammen regelen 4 De waakvlam uitzetten 5 Eerste keer stoken 5 Batterijen 6 Instellen van de afstandsbediening 6 Tijd en datum instellen 6 Fahrenheit of Celcius instellen 6 De gewenste temperatuur instellen 7 De ingestelde temperatuur bekijken 7 TIMER 7 MAN 7 Onderhoud 7 Klein onderhoud 7 Jaarlijks onderhoud 7 Veiligheid 8 Mogelijke foutmeldingen 8 Garantie 8 Installatievoorschriften Square 40 Gas 9 Plaatsing 9 Isolatie 9 Gasaansluiting 10 Plaatsen van het concentrische kanalensysteem 10 Voorschriften voor het plaatsen van de uitmonding 10 Opstellingsmogelijkheden kanalensysteem 10 Geveldoorvoer 11 Dakdoorvoer 11 Eerst het pijpensysteem aanbrengen, dan het toestel plaatsen 11 Openen van de deur 11 Pijpmond verwijderen 12 Montage stuw 12 Het plaatsen van de haard 13 Square (inzet) 13 Square Wall 13 Square Free 13 Houtset plaatsen 14 Electrisch schema 58 Technische tekeningen 59 Gasdetails 62 Notities 63 © Copyright 2011 Wanders res & stoves De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd. Wanders res & stoves aanvaard geen aansprakelijkheid voor technische fouten, redactionele fouten, drukfouten of weglatingen in deze publicatie.4 Algemeen Over het algemeen zorgt de dealer waar u uw gashaard heeft aangeschaft, ook voor de installatie ervan en de aansluiting op het gasnet. Is dat niet het geval, verzeker u er dan van dat de installatie wordt uitgevoerd door een erkende installateur. Aansluiten van gasinstallaties door onbevoegden is verboden. Wij kunnen u in dat geval geen garantie geven op de juiste werking van de gaskachel. Klaar voor gebruik Nadat uw WANDERS gashaard is aangesloten op het gasnet en is ingesteld, is de haard klaar voor gebruik. De waakvlam ontsteekt u handmatig.Ontvanger Gasregelblok Met de hand ontsteken van de waakvlam 1. Verwijder het frame door het onder aan te pakken en naar u toe te trekken en op te tillen (zie afbeelding). Controleer eventueel of de gaskraan open staat.2. In het midden ziet u de bedieningsknoppen van de haard.3. Draai de ontstekingsknop (A) tot u niet verder kunt (vonksymbool / IGN), druk de knop dan in en wacht enkele seconden.4. Draai dan, terwijl u de knop nog steeds ingedrukt houdt, de knop linksom tot u een klik hoort.5. Kijk door de glasruit of u in de kachel de waakvlam ziet branden. Is dit niet zo, herhaal dan de stappen 3 en 4.6. Brandt de waakvlam, houd dan de ontstekingsknop nog een tijdje ingedrukt. Als u na ongeveer 30 seconden de knop loslaat moet de waakvlam blijven branden. Is dit niet het geval, wacht dan vijf minuten voordat u opnieuw probeert de waakvlam aan te steken.

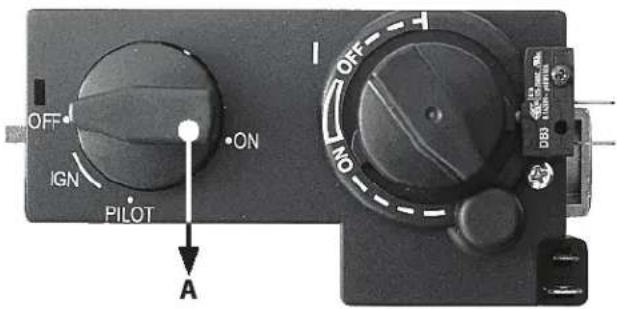

7. Blijft de waakvlam branden, draai dan de knop linksom tot het symbool van de grote vlam. U kunt nu de

klep sluiten en met de afstandsbediening de hoogte van de vlammen regelen. Kinderbeveiliging Als u de ontstekingsknop tot het symbool van de kleine vlam (pilot) draait, stelt u de afstandsbediening buiten werking, terwijl de waakvlam blijft branden De hoogte van de vlammen regelen Richt de afstandsbediening op de kachel. Met de knop gaat de kachel harder branden. Drukt u de knop in, dan gaat de kachel zachter branden. Wanneer u de knop ingedrukt houdt, gaat de kachel terug op de waakvlamstand. U kunt ook handmatig de kachel terugdraaien naar de waakvlamstand, door de ontstekingsknop (A) te draaien tot u niet verder kunt (kleine vlam / pilot).

Bij het indrukken van beide knoppen verschijnt boven in het display het zend teken. U weet dat de kachel zijn hoogste of laagste stand heeft bereikt, als het led van de ontvanger begint te knipperen. De waakvlam uitzetten De waakvlam zet u met de hand uit. Verwijder het frame, druk de ontstekingsknop (A) licht in en draai hem verder naar de stip / OFF. Eerste keer stoken Wanneer u uw gaskachel voor de eerste keer gebruikt, moet de haard ‘instoken’. Het toestel is voorzien van een hittebestendige laklaag die nog moet inbranden in de kachel. Dat kan een vervelende geur met zich meebrengen, maar is verder onschadelijk. We raden u aan de kachel circa drie uur te stoken op de hoogste stand waarbij u de ruimte goed ventileert. Verkleuren van wanden, plafonds en roosters Na het stoken van de haard kunnen wanden, plafonds en roosters verkleuren. Dit komt doordat stofdeeltjes verbranden in de convectiemantel. Dit is een natuurlijk proces waar WANDERS niet verantwoordelijk voor is. Om verkleuring te minimaliseren verwijzen wij naar het advies dat gegeven wordt in de sfeerhaardenbranche. Uw installateur kan u hierover informeren. Tijdens het instoken kan er aanslag komen op het keramische glas van de kacheldeur. Deze aanslag verwijdert u als het glas koud is eenvoudig met een licht vochtige doek. Eventueel gebruikt u speciaal schoonmaakmiddel voor keramische kookplaten. Op pagina 11 wordt beschreven hoe u het glas verwijderd. Let op vingerafdrukken Pas op dat u het gereinigde glas niet meer met de vingers aanraakt wanneer u de kacheldeur sluit. Vingerafdrukken branden in het glas. Tijdens de eerste keer stoken, berekent uw kachel zelf hoeveel tijd nodig is om de ingestelde temperatuur te bereiken. Op basis daarvan kiest uw haard de meest eciënte manier om het vertrek te verwarmen. Let erop dat er geen houtblokken voor de waakvlam liggen. Het gas moet vrijelijk naar de hoofdbrander kunnen stromen. De hoofdbrander bevindt zich onder de houtset. Voor een juiste opstelling van de keramische houtset, zie pag 14. Het is raadzaam in het stookseizoen de waakvlam te laten branden. Dat voorkomt eventuele condensvorming en mogelijk kalksporen aan de binnenzijde van de deur. Nieuwbouwwoning of recente renovatie? Wacht zes weken met stoken in een nieuwbouwwoning die recent is opgeleverd, of een ruimte die onlangs sterk is gerenoveerd. In muren en plafonds zitten dan nog gassen, weekmakers en vocht afkomstig van stuc- en schilderwerk. Door de warme luchtstromen, kunnen de vele stofdeeltjes in de ruimte verkleuren en vastplakken aan wanden en plafonds. Ook het vocht in de muren en plafonds wordt warm, wat gele vlekken kan veroorzaken.

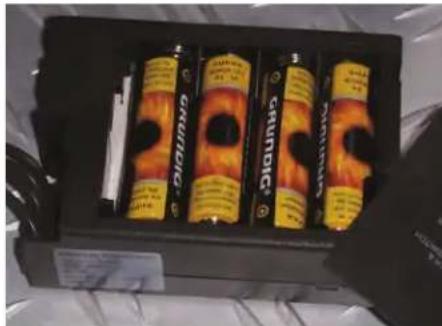

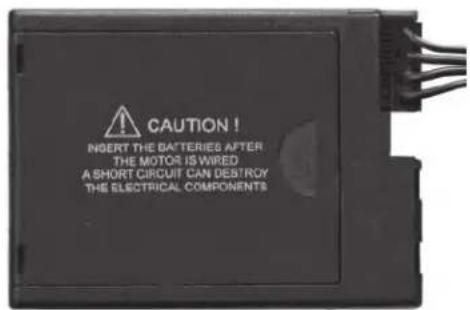

Batterijen Uw gashaard wordt standaard geleverd met batterijen voor de ontvanger. Wij adviseren u om bij de installatie van uw gashaard nieuwe batterijen te plaatsen in de ontvanger en afstandsbediening . De ontvanger in de kachel werkt op 4 batterijen van 1,5 V (type LR6 of AA) of 1 x 9 V alkaline. De afstandsbediening werkt op een 9 V-alkaline blokbatterij. De batterijen gaan ongeveer een jaar mee. Wanneer zijn de batterijen aan vervanging toe?

• De ontvanger is aan nieuwe batterijen toe als u merkt dat de motor steeds moeizamer gaat draaien.

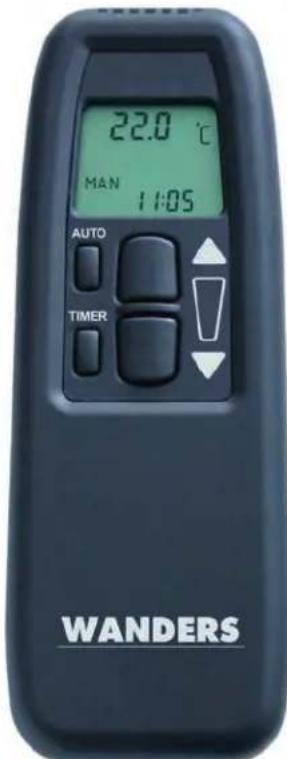

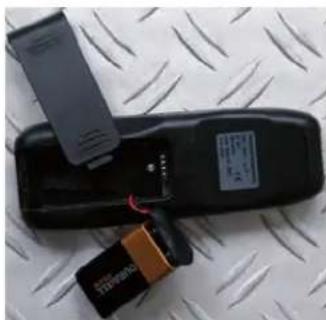

• De afstandsbediening heeft een nieuwe batterij nodig als rechts boven in het display BATT verschijnt. Vervangen van de batterijen van de ontvanger Vervangen van de batterij in de afstandsbediening Instellen van de afstandsbediening De afstandsbediening van uw gaskachel is eenvoudig in te stellen. Heeft u dit eenmaal gedaan, dan kunt u in een handomdraai uw kachel bedienen. Daarnaast kunt u met de afstandsbediening vier tijdsblokken instellen voor de gewenste temperatuur. We raden aan bij het instellen van de afstandsbediening de kachel uit te zetten. Zo voorkomt u dat per ongeluk de kachel hoger of juist lager wordt gezet. Als uw Square twee uur geen signaal ontvangt van de afstandsbediening, schakelt de kachel automatisch terug naar de waakstand. De waakvlam blijft dan branden. Als u de waakvlam uitschakelt na het stoken, wacht dan minimaal vijf minuten voordat u de kachel weer aanzet. Tijd en datum instellen Na het plaatsen van de batterijen, of door het gelijktijdig indrukken van de knoppen AUTO en TIMER begint het display te knipperen. Met de knop kiest u het juiste uur. Met de knop stelt u de minuten in. Wacht even of druk op de TIMER knop om de ingestelde tijd op te slaan. Fahrenheit of Celcius instellen Na het plaatsen van de batterijen, of door het gelijktijdig indrukken van de knoppen AUTO en TIMER begint het display te knipperen. Tijdens het knipperen van de display kunt u omschakelen van Fahrenheit / 12-uurs aanduiding naar Celcius / 24-uurs weergave. Door de AUTO knop in te drukken verspringt de aanduiding. Na enige tijd zal het display vanzelf weer op handbediening terugspringen.

De gewenste temperatuur instellen Houd de AUTO toets net zolang ingedrukt tot de TEMP aanduiding knippert. Stel de temperatuur hoger in met de knop, of lager met de knop. Wacht even of druk op de AUTO knop om daarna in de automatische modus te komen. De ingestelde temperatuur bekijken Druk kort op de knop AUTO. In het display verschijnt eerst even de ingestelde temperatuur en vervolgens de ruimtetemperatuur. TIMER In totaal kunt u vier tijden instellen.Wanneer u de tijden op elkaar laat aansluiten, bent u altijd verzekerd van een comfortabele temperatuur in uw vertrek. Houd de TIMER knop zolang ingedrukt totdat de aanduiding P1<> knippert. Met de knoppen en kunt u respectievelijk de uren en de minuten instellen. Door de TIMER knop kort in te drukken doorloopt u het timerprogramma P1<>, P1<>, P2<> en P2<>. Onderstaand een voorbeeld van een mogelijke instelling. P1<>-temp: 07:30 - 08:30 de door u ingestelde temperatuur P1<>-temp: 08:30 - 17:00 uit P2<>-temp: 17:00 - 23:00 de door u ingestelde temperatuur P2<>-temp: 23:00 - 07:30 uit De TIMER functie werkt alleen als de waakvlam brandt. Als de TIMER modus is ingeschakeld, is de temperatuur regeling hetzelfde als in de AUTO stand. Met de knoppen en kunt u de TIMER functie uitschakelen. De afstandsbediening schakelt dan automatisch over naar de MAN functie. MAN In de positie MAN kunt u handmatig met de grote knoppen de kachel hoger en lager zetten. Als u de knop vasthoudt, gaat de haard naar de laagste stand; op de waakvlam. Wanneer u deze knoppen ingedrukt houdt verschijnt links boven in het display het zend symbool. U weet dat de kachel zijn hoogste of laagste stand heeft bereikt, als het led van de ontvanger begint te knipperen. Onderhoud Klein onderhoud U kunt zelf uw haard aan de buitenkant schoonmaken met een licht vochtige doek die niet pluist. Doe dit alleen als de haard koud is. Mocht u koe of iets anders morsen over de sierlijst terwijl uw haard brandt, zet de kachel dan onmiddellijk uit. Eenmaal afgekoeld kunt u eventuele vlekken verwijderen met een licht vochtige doek. Gebruik geen agressieve schoonmaak- en schuurmiddelen en geen kachelpoets. Jaarlijks onderhoud Uw gashaard moet minimaal één keer per jaar worden gecontroleerd en onderhouden door een erkend installateur. De volgende onderdelen worden dan nagekeken:

• De dichtheid van de gas- en rookgasafvoer en de verbrandingsluchttoevoer.

• De juiste werking van het gasregelblok, het thermokoppelcircuit (beveiliging tegen onverwachte gasuit- stroom) en het ontsteken van de hoofdbrander.

• Het volledige kanalensysteem, inclusief de gevel- of dakdoorvoer en de uitmonding net daarbuiten.

• Eventuele slijtage van afdichtingen van deuren en glasramen.

• Schoongemaakt worden: de hoofdbrander, de waakvlam, de rookgasafvoer en de toevoer van de ver- brandingslucht. Stof in de kachel kan met een stofzuiger schoongemaakt worden.

Veiligheid Een warmtebron van WANDERS, is meer dan alleen de haard in uw kamer. Ook het rookkanaal en de dak- en/of geveldoorvoer maken deel uit van het verwarmingssysteem. Alleen als uw gashaard is geïnstalleerd met het concentrische rookkanaal van WANDERS, kunnen wij u garanderen dat de kachel veilig brandt. Elke gashaard van WANDERS is voorzien van een thermokoppelbeveiliging. Dit voorkomt dat gas vrij uitstroomt als de waakvlam is uitgevallen. Een aantal aanbevelingen voor een veilig gebruik van uw gaskachel:

• Stook uw gashaard alleen als hij goed gesloten is. Als het glas is gebroken, mag u de kachel niet gebruik- en.

• Voorkom dat kleine kinderen of hulpbehoevenden in de buurt van een brandende kachel komen en laat ze niet alleen als de haard brandt. Gebruik eventueel een haardscherm.

• Zet de ontstekingsknop op het symbool van de kleine vlam om de afstandsbediening buiten werking te stellen terwijl de waakvlam blijft branden. Zo weet u zeker dat niemand per ongeluk de haard hoger of lager zet.

• Laat kinderen nooit spelen met de afstandsbediening.

• Giet of leg geen brandbare vloeistoen en materialen op de houtset. Dit kan de kachel onherstelbaar beschadigen.

• Plaats geen brandbare materialen, bijvoorbeeld gordijnen, vlakbij de haard. Houd minimaal een afstand van 1,5 meter aan.

• De gashaard mag alleen gerepareerd worden met originele onderdelen en door een erkend installateur.

• Mocht om welke reden dan ook de waakvlam uitvallen, wacht dan vijf minuten voordat u de kachel weer ontsteekt. Mogelijke foutmeldingen Mocht uw gashaard niet naar wens functioneren, neem dan contact op met de verkoper van uw gaskachel of een erkend installateur. Mocht de waakvlam niet aanslaan, dan kunt u zelf actie ondernemen.

• Controleer of de gastoevoer open staat. Mocht u deze niet kunnen vinden, neem dan contact op met uw installateur.

• Mogelijke oorzaak is lucht in de waakvlamleiding. Wacht vijf minuten en ontsteek de kachel opnieuw. Lukt dit opnieuw niet, schakel dan een erkend installateur in. Garantie Op uw inbouwgaskachel biedt WANDERS Metaalproducten B.V. te Netterden een garantie van 1 jaar na aankoopdatum, mits de haard op de juiste wijze is geïnstalleerd en wordt gebruikt volgens de aanwijzingen in deze handleiding. Onder de garantie vallen alle gebreken die te herleiden zijn tot materiaal- en constructiefouten. In die gevallen ontvangt u gratis nieuwe onderdelen. Arbeidsloon en andere kosten vallen niet onder de garantie. Defecte onderdelen kunt u franco toezenden aan WANDERS Metaalproducten B.V., Amtweg 4, 7077 AL, Netterden. Buiten de garantie vallen: storingen ontstaan door: onoordeelkundig gebruik; niet juiste naleving van de installatie- en bedieningsvoorschriften; installatie door een niet-erkend installateur; verwaarlozing van het toestel en het ombouwen van de haard naar een andere gassoort. Wanders is niet verantwoordelijk voor eventuele scheuren in sierpleisterwerk en verkleuringen van wanden, plafonds en/of roosters na het stoken van de haard. Verkleuringen kunnen ontstaan doordat stofdeeltjes verbranden in de convectiemantel. Om de kans op scheuren in sierpleisterwerk en eventuele verkleuringen te minimaliseren verwijzen wij naar het advies dat gegeven wordt in de sfeerhaardenbranche. Uw installateur kan u hierover informeren.9

Wanders adviseert ten allen tijde schouwbeluchting voor inbouw- en inzethaarden. Klachten worden in behandeling genomen nadat de verkooprma, installateur of het gasbedrijf een klacht heeft ingediend, vergezeld van een kopie van de aankoopbon met aankoopdatum. Reparaties geven geen recht op verlenging van de garantietermijn. Alle gevolgschade wordt uitgesloten. Installatievoorschriften Square 40 Gas Uw gashaard mag alleen geïnstalleerd worden door een bevoegd installateur en in combinatie met het concentrische kanalensysteem van WANDERS. Pas dan is de haard goedgekeurd volgens de Europese CE- norm voor gastoestellen. Wij bieden geen garantie wanneer de gaskachel onvolledig of onjuist is aangesloten en/of geïnstalleerd. Het kanalensysteem bestaat uit een binnenkanaal met een diameter van 100 millimeter en een buitenkanaal van 150 millimeter. Het toestel mag alleen geplaatst en aangesloten worden door een erkend installateur volgens de algemeen geldende gasinstallatievoorschriften en volgens onderstaande installatievoorschriften. Daarnaast gelden de nationale en lokale wet- en regelgeving voor plaatsing en gebruik van gesloten gastoestellen. Alleen een erkend installateur heeft de bevoegdheid om (volgens de voorschriften) de instelwaarden te veranderen en eventuele overige aanpassingen door te voeren. Voor de installatie van het toestel dient de installateur te controleren of de gegevens op het typeplaatje overeenkomen met de gassoort en druk waar het toestel op aangesloten wordt. Is dit niet het geval, dan mag de gaskachel niet worden aangesloten. Plaatsing De gashaard is ontworpen om in te bouwen in een nieuw te bouwen schouw van onbrandbaar materiaal. Als er zich brandgevaarlijk materialen achter of langs de gaskachel bevinden, moeten brandvrije platen geplaatst worden. De gashaard is zonder problemen te plaatsen in een kierdichte of mechanisch geventileerde woning. Hiervoor is geen extra beluchting voor de verbranding nodig. Een rookgasventilator is niet noodzakelijk. Rookgassen worden door natuurlijke trek via het binnenkanaal afgevoerd naar buiten. De zuurstof om de kachel te stoken, wordt tussen de kanalen aangevoerd. Het is om die reden verboden isolatie aan te brengen tussen het binnen- en buitenkanaal. Isolatie In verband met de hoge buitenwandtemperaturen tot circa 150 graden Celsius (300 graden Fahrenheit) is het verboden brandbare materialen in de nabijheid van het kanalensysteem toe te passen. Het hele concentrische kanalensysteem moet brandvrij omkokerd worden tussen de plaats waar deze uit het zicht verdwijnt tot de uitmonding in gevel of dak. Ventileer het omkokerde concentrische kanaal door (per verdieping) nabij vloer en plafond een rooster te plaatsen. Gebruik universele muurbeugels met een diameter van 150 millimeter voor het bevestigen van het concentrische kanalensysteem. Als er gebruik wordt gemaakt van een bestaande schoorsteen, dient u eerst na te gaan of deze schoorsteen voldoende is geïsoleerd en een voldoende diameter heeft voor het concentrische kanalensysteem. Als de schoorsteen eerder is gebruikt voor een hout of kolen openhaard moet deze vakkundig worden

!10 schoongemaakt. Voor aansluiting van een gashaard op een bestaande schoorsteen, moet u de speciale aansluitset van WANDERS gebruiken. Gasaansluiting

• Gebruik in de toevoerleiding een goedgekeurde G3/8” stopkraan met koppeling. De gasaansluiting zit aan de rechterzijde van het toestel.

• Ontlucht de toevoerleiding voordat het toestel wordt vastgekoppeld.

• Vermijd spanningen op de bedieningskraan en leidingen. Dit geeft kans op gaslekkage.

• Controleer de aansluiting op gasdichtheid. Plaatsen van het concentrische kanalensysteem Het concentrische kanalensysteem bestaat uit drie onderdelen: de kanalen zelf, de doorvoer door dak of muur en de uitmonding. De diameter van het concentrische kanaal voor de Square is 100/150 mm. Voorschriften voor het plaatsen van de uitmonding De uitmonding van het kanalensysteem kan men bovendaks plaatsen, of tegen een zijgevel. Uitmonding bovendaks Bij plaatsing bovendaks, moet de uitmonding minimaal 50 centimeter zijn verwijderd van dakranden met uitzondering van de eventueel aanwezige nok. Houd ook rekening met de plaats van de uitmonding ten opzichte van ventilatieopeningen, beweegbare ramen en verbrandingsluchttoevoervoorzieningen. Raadpleeg de nationale en regionale voorschriften. Uitmonding in de gevel Bij plaatsing in een zijgevel, moet de uitmonding minimaal 50 centimeter zijn verwijderd van hoeken van het gebouw, dakoverstekken, dakgoten, balkons en dergelijke. Die afstand is niet nodig als de uitmonding doorloopt tot tenminste de voorzijde van het overstekende deel. Houd ook rekening met de plaats van de uitmonding ten opzichte van ventilatieopeningen, beweegbare ramen en voorzieningen voor de verbrandingsluchttoevoer. Raadpleeg de nationale en regionale voorschriften. Opstellingsmogelijkheden kanalensysteem De totale lengte van het kanaalsysteem mag nooit meer zijn dan 10 meter exclusief de doorvoer door de muur en de uitmonding. De maximale horizontale lengte is 3 meter. Een haakse bocht van 90 graden geldt als een !11

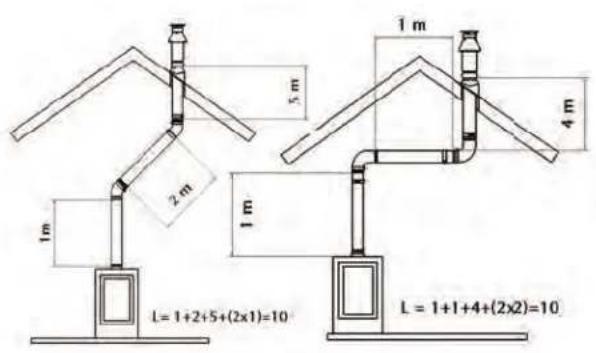

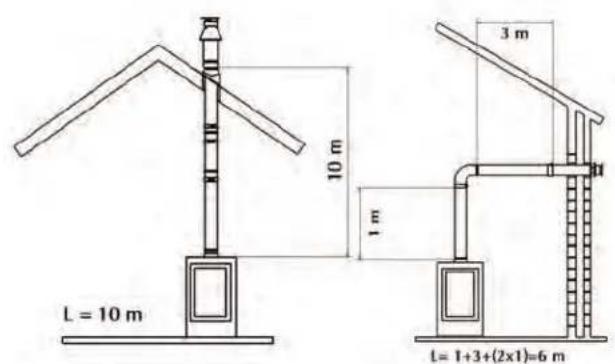

lengte van 2 meter. Voor een bocht van 45 graden is de rekenlengte 1 meter. Voor de gecombineerde rookgasafvoer en verbrandingsluchttoevoer moet u één van de volgende opstellingsmogelijkheden gebruiken van het WANDERS concentrische kanalensysteem: met muurdoorvoer, met dakdoorvoer of dakdoorvoer met versleping. Maak een keuze uit de aansluitingsmogelijkheden. Bouw dan de eerste meter concentrische pijp op vanaf het contradeel in het toestel. U weet dat de montage correct is als u van boven af de blauwe, rubberen afdichtring in de pijp kunt zien. Houd verder een afstand aan van minimaal 5 centimeter tussen de buitenkant van de concentrische pijp en wand of plafond. Let vooral op een juiste montage als -door bouwkundige omstandigheden- een deel van het dubbelwandige pijpensysteem moet worden ingebouwd. Geveldoorvoer

• Plaats altijd eerst een meter vertikaal voordat u de geveldoorvoer maakt.

• De maximale lengte voor een horizontaal segment is 3 meter.

• Bepaal de plaats van het toestel en de geveldoorvoer.

• Maak voor de geveldoorvoer een gat Ø 160 mm.

• Sluit de geveldoorvoer met een bocht aan op de uitmonding van het toestel. Druk deze aan en breng de klembanden aan. De blauwe, rubberen ring zorgt voor voldoende afdichting van het verbrandingsgas afvoersysteem.

• Staat het toestel verder dan 1 meter van de gevel, plaats dan eerst de verticale meter pijp op het toestel, dan de bocht, vervolgens de geveldoorvoer en maak deze tot slot gasdicht. Dakdoorvoer Een dakdoorvoer kan op elk punt van het dak uitmonden, eventueel met een versleping naar de nok. De dakdoorvoer wordt geleverd met een universeel verstelbare pan voor een schuin dak, of met een plakplaat voor een plat dak.

• Bepaal de plaats van het toestel en de dakdoorvoer.

• Maak voor de dakdoorvoer een gat Ø 160 mm.

• Sluit de pijpen verticaal aan op de uitmonding van het toestel, druk deze aan en breng de klemband aan.

• Bepaal de lengte van de benodigde pijpen en zorg ervoor dat de plakplaat of de universele pan goed aansluit op het dak.

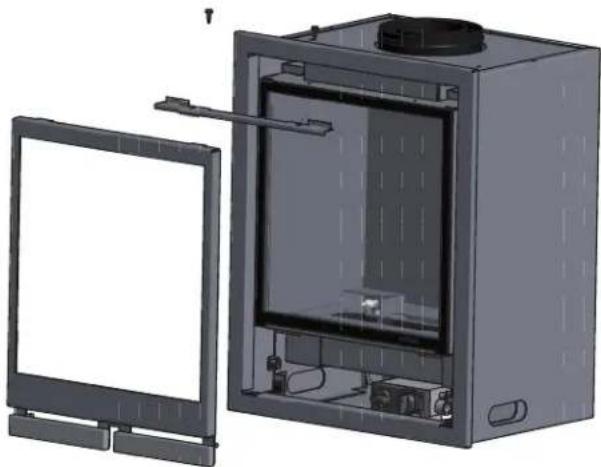

• Zaag de buitenpijp af op de goede lengte en sluit de dakdoorvoer aan op de concentrische pijpen. Eerst het pijpensysteem aanbrengen, dan het toestel plaatsen U kunt ook het concentrische pijpensysteem aanbrengen voordat u het toestel plaatst. Zorg er dan voor dat u de aansluiting op het toestel van inschuifbare pijp maakt. Openen van de deur De deur kan geopend worden door het kader eraf te beuren en de 2 schroeven (8 mm) los te draaien. Vervolgens kan men de glaslijst en de ruit verwijderen.12 Pijpmond verwijderen

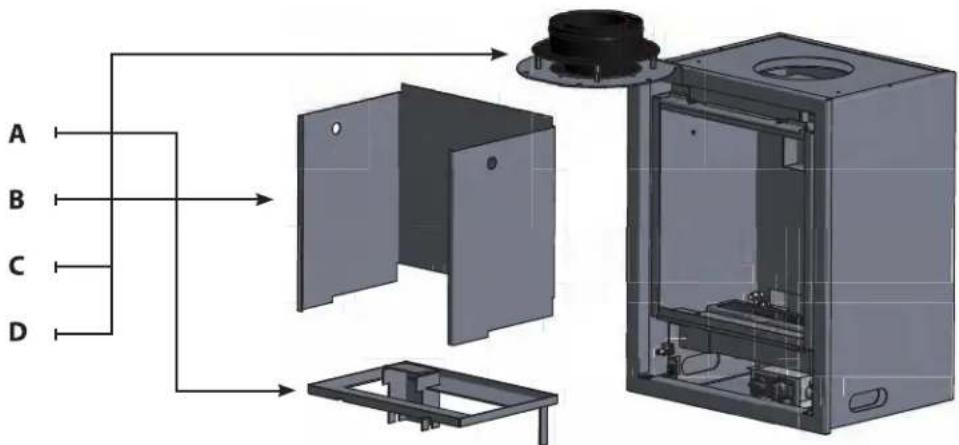

• Verwijder eerst de inlegplaat van de bodem (A)

• Verwijder de achterwand (B)

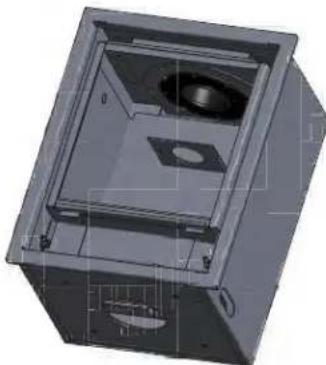

• Verwijder de pijpmondonderdelen (C en D) Montage stuw Afhankelijk van de lengte en vorm van het concentrische kanalensysteem Ø100 - Ø150 mm en de uitmondingsconstructie dient men een stuw met een diameter van Ø70, Ø50 mm of Ø40 volgens de tabellen in de bovenzijde van de verbrandingskamer te monteren. De standaard doorlaat voor de rookgassen is Ø 100 mm. Zorg ervoor dat de stuw juist gemonteerd wordt. Montage van de stuw in een foutieve situatie kan storingen aan het toestel veroorzaken. Plaatsen van een stuw bij aardgas Bij 1 meter vertikaal en muurdoorvoer Ø 70 mm Bij 1 meter vertikaal en 1,2 of 3 meter horizontaal geen stuw Bij een dakdoorvoer zonder versleping plaatst u:

• een stuwring van Ø 50 mm vanaf 2 t/m 4 meter

• een stuwring van Ø 40 mm vanaf 5 t/m 10 meter U plaatst de stuwring door hem aan de binnenzijde onder de pijpmond te schroeven zie afbeelding. Plaatsen van een stuw bij propaan Bij muurdoorvoer geen stuw Bij een dakdoorvoer zonder versleping plaatst u:

• een stuwring van Ø 50 mm vanaf 2 t/m 4 meter

• een stuwring van Ø 40 mm vanaf 5 t/m 10 meter U plaatst de stuwring door hem aan de binnenzijde onder de pijpmond te schroeven zie afbeelding. !13

Het plaatsen van de haard Square (inzet) WANDERS adviseert schouwbeluchting bij alle haarden die worden ingebouwd. Om de inzet versie van de Square te monteren dient met de 4 strippen op de hoeken te verwijderen.

• Om de strippen te verwijderen dient met de 3 schroeven los te draaien (12 schroeven in totaal)

• Verwijder de strippen

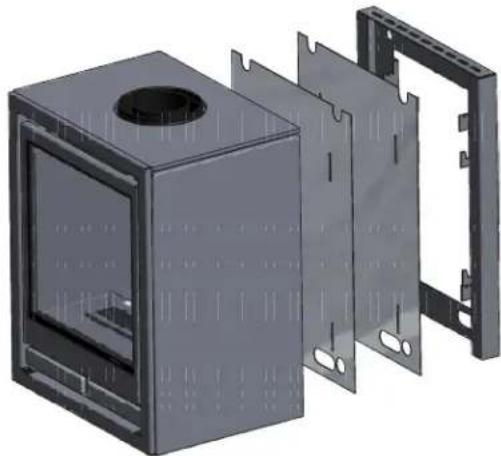

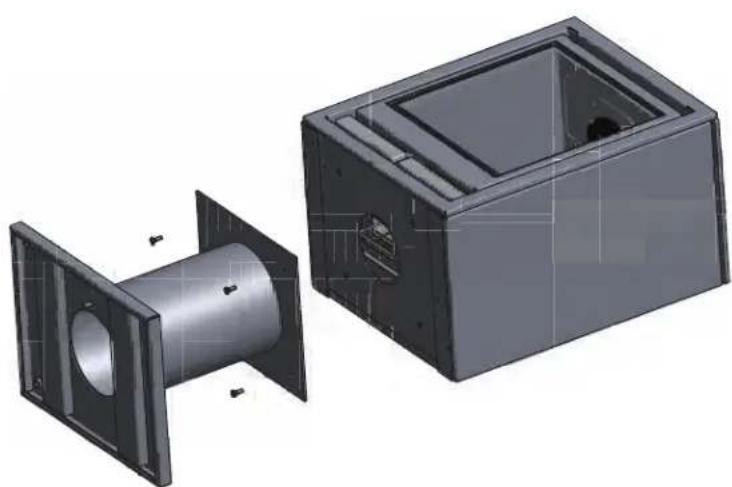

• Plaats de schroeven terug in het gaatje waar u ze uit gedraaid hebt. Square Wall Laat een stuk gasleiding (Ø 12 mm) uit de wand komen. Hieraan bevestigd u de meegeleverde exibele slang. Vervolgens monteert u de ophangbeugel en de haard zoals op onderstaande tekening. Voor het aansluiten van de gasleiding kijkt u verder op in dit hoofdstuk. Voor een technische tekening van de beugel kijkt u op pag. 18. Square Free Laat een stuk gasleiding (Ø 12 mm) uit de wand komen. Hieraan bevestigd u de meegeleverde exibele stang. Vervolgens monteert u de voet aan de haard met 4 bouten en schuift u het geheel voor de gasleiding.14 Houtset plaatsen Denk er wel aan dat de blokken exact volgens het voorbeeld geplaatst worden. Plaatsen van de keramische houtset (alleen toegestaan bij aardgas)

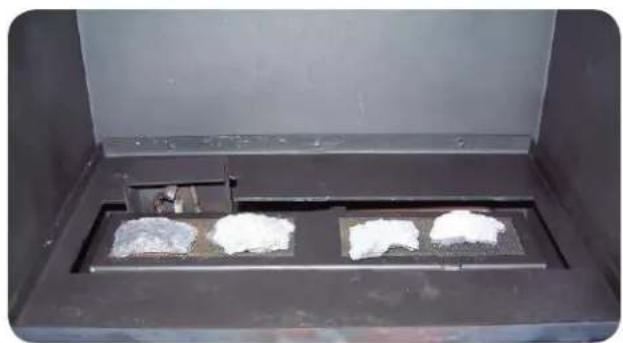

• Leg de schors exact volgens de afbeeldingen begin met een viertal stukjes op de brander blokkeer de uitstroom opening van de waakvlam niet.

• Plaats de keramische houtblokken exact volgens de afbeeldingen. Zo heeft u de meeste kans op een regelmatig en mooi vlambeeld en wordt roetvorming voorkomen.

• Plaats de rest van de schors op de lege plekken rond de houtblokjes niet op de waakvlambrander Zorg ervoor dat u het glas niet met de vingers aanraakt wanneer u het terugplaatst. Vingerafdrukken branden in het glas. Zorg ervoor dat de deur weer correct wordt teruggeplaatst en gesloten, voordat u de haard aansteekt. Plaatsen van de keramische pebble stenen (beschikbaar voor aardgas en propaan)

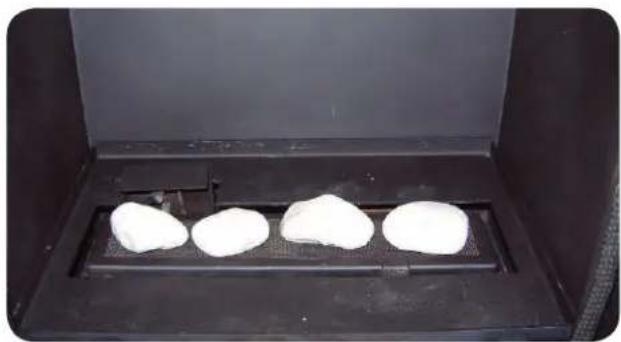

• Leg eerst een viertal stenen op de brander zie afbeelding.

• Zorg ervoor dat de uitstroom opening voor de waakvlambrander niet afgedekt wordt.

• Vul daarna de rest van de bodem met de stenen zie afbeelding.

• Zorg ervoor dat de uitstroom opening voor de waakvlambrander niet afgedekt wordt. Zorg ervoor dat u het glas niet met de vingers aanraakt wanneer u het terugplaatst. Vingerafdrukken branden in het glas. Zorg ervoor dat de deur correct wordt teruggeplaatst en gesloten, voordat u de haard aansteekt

Voorkom dat een blok of steen voor de waakvlam komt te liggen. De hoofdbrander kan dan niet gaan branden en onverbrand gas kan zich verzamelen in de kachel. In dat geval dient u de waakvlam te doven en uw installateur te waarschuwen. Het is verboden extra keramische (hout-)blokken of ander materiaal toe te voegen aan de houtset. Gebruik van vermiculiet korrels is verboden (propaan). De kachel werkt dan niet naar behoren en kan onherstelbaar beschadigen. Keramische houtblokken mag u alleen vervangen door dezelfde soort blokken van WANDERS !16 User’s Guide and Installation Manual Square Gas

zelfborend zesk.bout 4,8x16 bev024816227 inzetplaat HSQ.2507

afdekplaat pijpmondHSQ.2504

OmschrijvingStruct. nr. AantalPos
