Type de produit	Chauffage solaire pour piscine
Marque	GRE
Modèle	7025035008
Dimensions du panneau	0,6 m x 6,1 m (2 pi x 20 pi)
Poids du panneau	Environ 5 kg
Alimentation	Solaire (panneaux)
Fonctions principales	Chauffer l'eau de la piscine par circulation solaire
Capacité de chauffage	Jusqu'à +6 °C selon l'ensoleillement
Nombre de panneaux recommandé	1 à 4 selon la taille de la piscine
Orientation recommandée	Sud, puis Ouest ou Est
Pente d'installation	30° à 45°
Type de raccordement	Tuyau flexible PVC (non fourni) et adaptateurs
Matériau du panneau	Caoutchouc renforcé (spécifié flexible après exposition au soleil)
Entretien courant	Vérifier les fuites et serrer les colliers
Hivernage	Vidanger complètement et ranger à l'abri du gel
Sécurité	Ne pas marcher sur le panneau ; éviter ombrages
Pièces détachées incluses	Adaptateurs, bouchons, rondelles, colliers, tuyau de liaison
Garantie	2 ans contre les défauts de conformité
Utilisation	Avec pompe de piscine existante (min 1 HP conseillé)
Température de fonctionnement	Utilisation par temps ensoleillé uniquement

FOIRE AUX QUESTIONS - 7025035008 GRE

Comment installer le panneau solaire au sol ?

Placez le panneau au soleil, sans ombre. Appliquez du téflon sur les bouchons, vissez-les, puis installez les adaptateurs avec rondelles. Reliez les panneaux avec le tuyau fourni et serrez les colliers.

Quelle pompe de piscine est nécessaire ?

Une pompe existante en bon état de 1 HP suffit si le panneau est installé à moins de 9 m et à hauteur d'un étage.

Comment raccorder le panneau à la piscine ?

Fermez la pompe, bouchez le skimmer et la buse. Déconnectez le tuyau de refoulement, reliez-le à l'entrée du panneau, puis un autre tuyau de la sortie vers la piscine. Serrez tous les colliers.

Que faire en cas de fuite au niveau des raccords ?

Si sur un adaptateur vissé, dévissez, ajoutez du ruban téflon et revissez. Si sur un tuyau, desserrez le collier, repoussez le tuyau et resserrez.

Quand faut-il fermer le système solaire ?

La nuit et les jours de pluie, pour éviter de refroidir l'eau. Également lors d'un back-wash ou de passage du robot.

Comment hiverner le panneau posé au sol ?

Débranchez les tuyaux et inclinez le panneau pour vider l'eau. Roulez-le et entreposez-le dans un local chauffé.

Comment hiverner le panneau sur toit ou rack ?

Positionnez la vanne de dérivation pour drainer. Attendez 30 min, dévissez les bouchons haut et bas. Vérifiez qu'il ne reste plus d'eau. Revissez avec du téflon.

Combien de panneaux sont nécessaires pour ma piscine ?

Pour une piscine hors-sol ronde jusqu'à 4,6 m : 1 système. Pour ovale jusqu'à 3,7x7,3 m : 1. Pour enterrée jusqu'à 4,6x9,1 m : 2. Consultez le tableau dans la notice.

Pourquoi mon panneau est froid au toucher ?

C'est normal : cela signifie que la chaleur est transférée à l'eau de la piscine. Vérifiez qu'il n'y a pas d'ombre.

Que couvre la garantie de 2 ans ?

Cette garantie couvre les défauts de conformité. Elle ne couvre pas l'usure normale, les dommages dus au gel interne ou une mauvaise installation.

MODE D'EMPLOI 7025035008 GRE

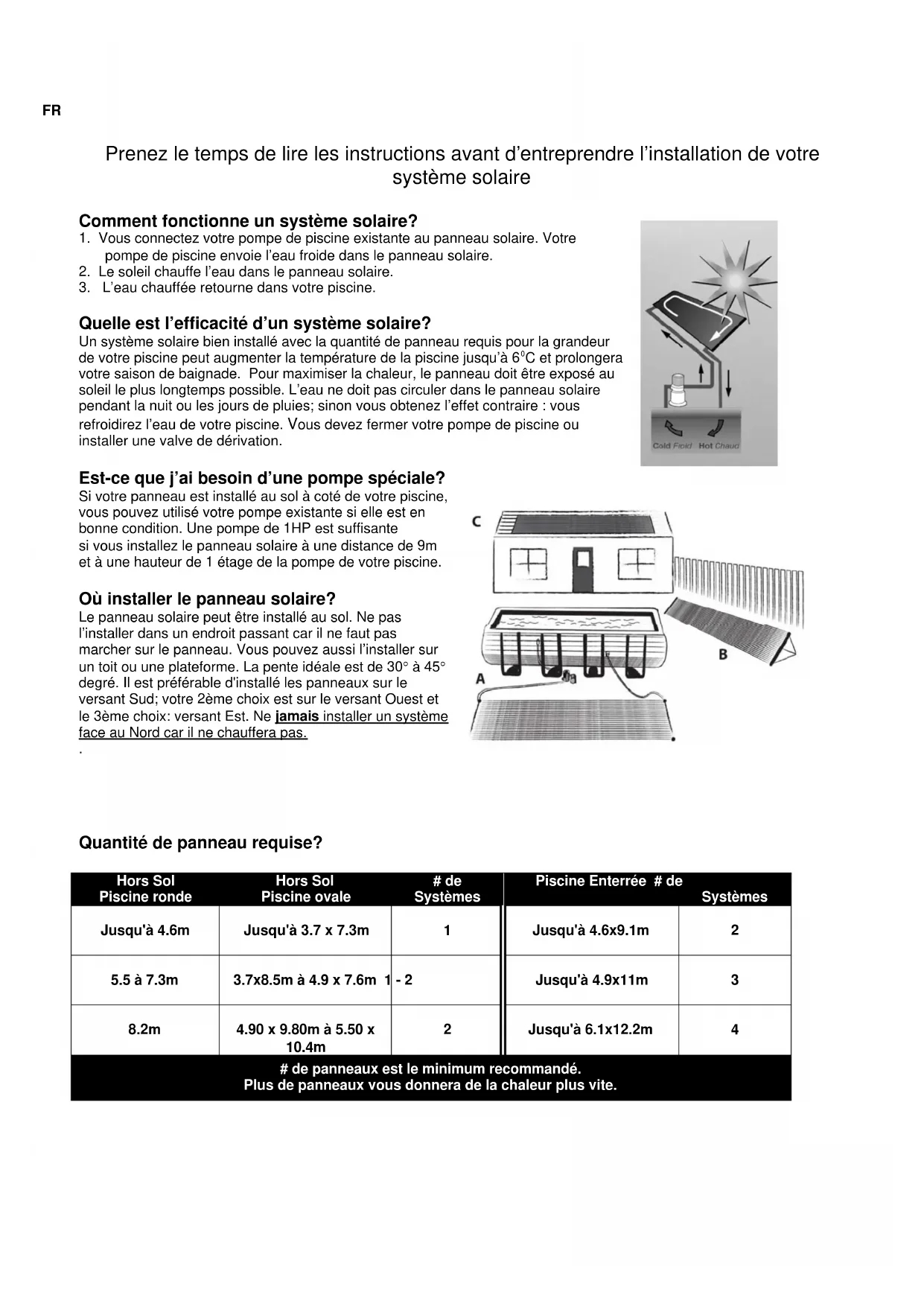

Prénez le temps de dire les instructions avant d'entreprenevre l'installation de votre système solaire

Comment fonctionne un système solaire?

1. Vous connectez votre pompé de piscine existante au panneau solaire. Vote pompe de piscine envoie l'eau froide dans le panneau solaire.
2. Le soleil chauffe l'eau dans le panneau solaire.
3. L'eau chauffée returne dans votre piscine.

Quelle est I'efficacité d'un système solaire?

Un système solaire bien installé avec la quantité de panneau requis pour la grandeur de votre piscine peut augmenter la température de la piscine jusqu'à 6^ et prolongera votre saisson de baignade. Pour maximiser la chaleur, le panneau doit être exposé au soleil le plus longtemps possible. L'eau ne doit pas circuler dans le panneau solaire pendant la nuit ou les jours de pluies; sinon vous obtenez l'effet contraire : vous refroidirez l'eau de votre piscine. Vous devez fermer votre pompé de piscine ou installer une valve de dérivation.

Est-ce que j'ai besoin d'une pompe spéciale?

Si vous panneau est installé au sol à coté de votre piscine, vous pouvez utiliser cette pompe existante si elle est en bonne condition. Une pompe de 1HP est suffisante si vous installez le panneau solaire à une distance de 9m et à une hauteur de 1 étage de la pompe de votre piscine.

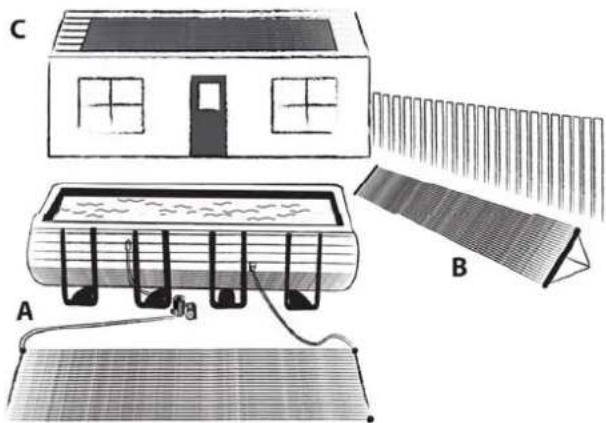

Où installer le panneau solaire?

Le panneau solaire peut etre installed au sol. Ne pas l'installer dans un endroit passant car il ne faut pas marcher sur le panneau. Vous pouvez aussi l'installer sur un toit ou une plateforme. La pente ideale est de 30^ a 45^ degré. Il est préferable d'installé les pannaaux sur le versant Sud;voite 2eme choix est sur le versant Ouest et le 3eme choix:versant Est. Ne jamais installer un système face au Nord car il ne chauffera pas.

Quantité de panneau requise?

Hors Sol Piscine ronde	Hors Sol Piscine ovale	# de Systèmes	Piscine Enterrée # de Systèmes
Jusqu'à 4.6m	Jusqu'à 3.7 x 7.3m	1	Jusqu'à 4.6x9.1m	2
5.5 à 7.3m	3.7x8.5m à 4.9 x 7.6m 1	- 2	Jusqu'à 4.9x11m	3
8.2m	4.90 x 9.80m à 5.50 x 10.4m	2	Jusqu'à 6.1x12.2m	4
# de panneaux est le minimum recommendé. Plus de panneaux vous donnera de la chaleur plus vite.

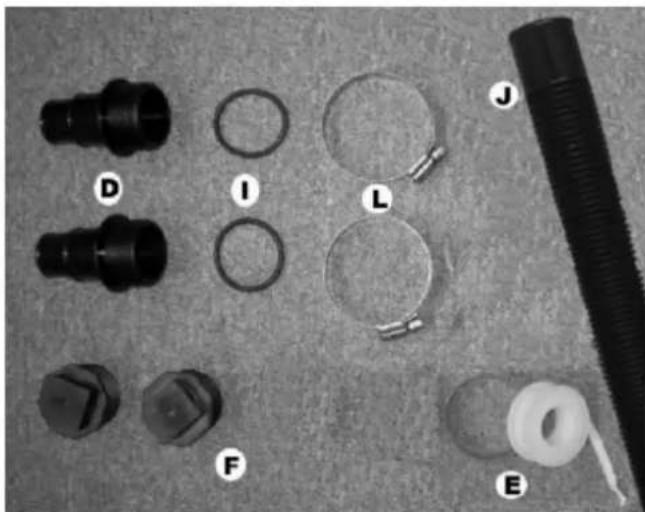

Contenu dans la boîte:

Qtré # Plèce Description
1	SK-1220	SunPirate panneau solaire 2 pi x 20 pi (0.6m x 6.1m)

Q'té # Pièce Description
2	SK-FTG-D	Adaptateur combiné filété pour connexion de tuyaux
2 SK-FTG-I Rondelle en	caoutchouc
2	SK-FTG-F	Bouchon filété
1	SK-FTG-J	Tuyau
2 SK-FTG-L Collier en métal
1 SK-FTG-E Rouleau de ruban Téflon

INSTALLATION

Voudevezyouprocurerlesarticlessuivants:

• Tuyau rigide en PVC (longueur selon votre installation)
  Collier en métal - Quantité requise dépend de votre installation.

Outils requis

• Tournevis plat.
  Pour l'installation sur un rack ou un toit, vous pouvez utiliser des produits standards disponibles en libre-service ou nous contacter à l'adresse mail : [e-mail].

ASSEMBLAGE DES PANNEAUX

1. Localisez l'endetroit où vous poulez installer votre panneau solaire et assurez-vous qu'il n'y ait pas d'ombre sur le panneau pendant la journee. L'emplacement du panneau doit etre sans débris et libre d'objets coupants.

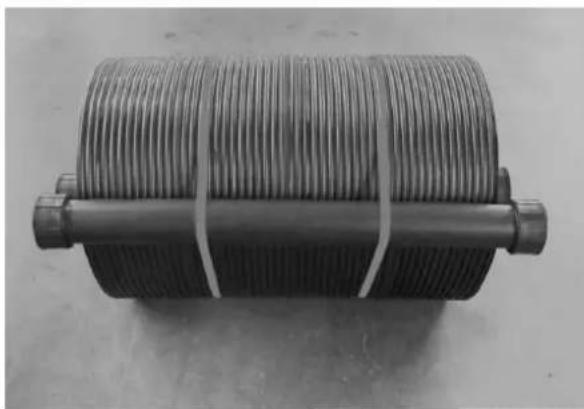

2. Sortez les panneaux de la boite, enlevez la couroie autour des panneaux et laissez-les au soleil pendant 30 minutes; ils deviendront flexible.

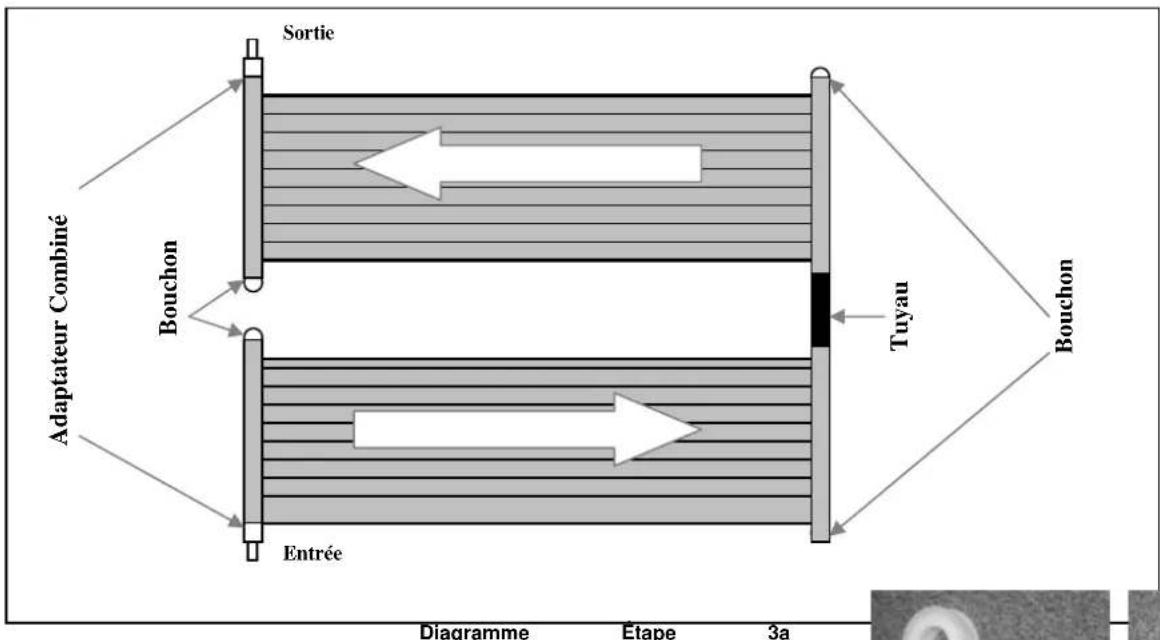

3. Installation: un système sur le sol.

• Appliquez du teflon sur les filets des 2 bouchons (SK-FTG-F) Voir Fig. 3a-1.
• Vissez les bouchons dans les panneaux comme dans le Diagramme Étape 3a. Ne pas serrer trop fort. Voir Fig. 3a-2.
• Mettez les rondelles en caoutchouc (SK-FTG-I) sur chaque adaptateur combiné (SK-FTG-D) Voir Fig. 3a-3.
• Vissez les 2 adaptateurs combinés dans les panneaux comme dans le Diagramme Étape 3a. Ne pas serrer trop fort. Voir Fig. 3a-4
• Poussez le tuyau (SK-FTG-J) par dessus le bout du panneau comme dans le Diagramme Étape 3a. Placez un collier en métal (SK-FTG-L) à 1/4 du bout et serrez le collier à l'aide d'un tournevis. Voir Fig. 3a-5.
• Glissez un autre collier en métal sur le tuyau. Branchez les 2 panneaux ensemble en poussant le tuyau par dessus le bout du deuxième panneau. Serrez le collier en métal pour fixer le tout. Voir Fig. 3a-6.

CONNEXION A LA PISCINE

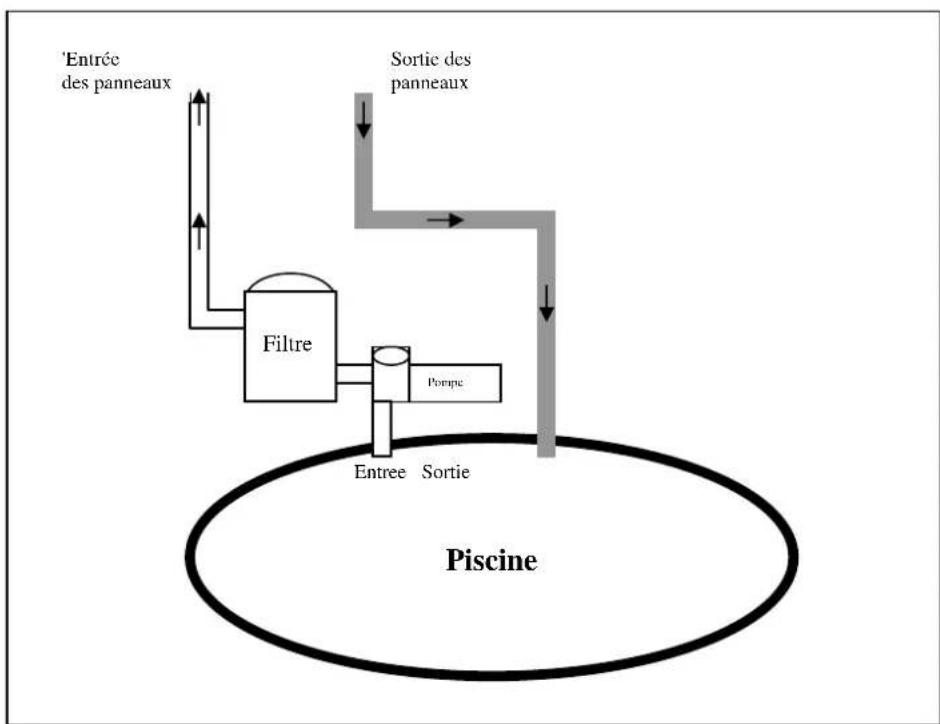

Diagramme C-1

1. Fermez将自己的 pompe, bouche le skimmer et la buse de refoulement afin d'empêcher l'eau de couler.
2. Detachez le tuyau de la ligne de refoulement d'eau de la piscine (tuyau entre le filtré et la piscine)

Connectez le tuyau à l'entrée des panneaux. Si le tuyau est trop court, vous nezvez vous en procurez un nouveau. Assurez-vous d'achetez un tuyau qui est compatible avec I'équipement

existant de votre piscine. Pour un tuyau de 1 14 (32mm), le tuyau glissera sur le premier bout de l'adaptateur combiné. Voir Fig. C1-1. Pour un boyau de 1 12 (38mm), le tuyau glissera jusqu'à bout de l'adaptateur combiné. Voir Fig. C1-2. Placez un collier de métal à 1 / 4 du bout et serrez le collet à l'aide d'un tournevis. Voir Diagramme C-1.

1. Connectez un autre tuyau (pas fournis) de la sortie des panneaux à l'entrée de la piscine. Voir Diagramme C-1.
2. Assurez-vous que tous vos tuyaux sont bien connectés et que tous les colliers de métal sont bien serrés. Débouchez le skimmer et la buse de refoulement de votre piscine.
3. Mettez votre pompé en marche. Vérifiez qu'il n'y ait pas de fuite. Si vous avez une fuite sur un adaptateur visse, enlevez l'adaptateur et remettez du ruban teflon. Si vous avez une fuite sur une connexion de tuyau, désvissez le collier en métal et poussez le tuyau sur l'adaptateur et serrez de nouveau. Des bulles d'air sortirons dans votre piscine, cela est normal, l'air dans les panneaux se purge.

Opération and Entretien

OuvrezVote système solaire ausitot qu'il est exposé au soleil. Pour savoir si vous panneau solaire fonctionne correctement, vous n'avoz qu'a le toucher; il sera froid au toucher. Ca peut dire que la chaleur est transférée directement dans votre piscine. Vous devez fermer toute système solaire pendant la nuit et les jours de pluies. Si vous ne le faite pas, vous ferez l'effet contraire, vous refroidirez votre eau de piscine. Il est recommendé de fermer toute système solaire quand vous faites un "back-wash" ou passez le robot dans la piscine. Pour garder la chaleur que vous avez obtenu avec le système solaire SunPirate, nous vous recommandons l'utilisation d'une bache solaire a bulles. Ca vous permettra de garder plus de chaleur généree par le panneau solaire dans votre piscine.

Hivernage

Système(s) sur le sol

A la fin de la salle, l'eau dans vos panneaux solaires doit être complètement drainée.

• Déconnectez les boyaux de votre panneau.
• Manipulez le panneau pour que l'eau se draine complètement.
• Roulez le panneau.
• Entreposez le panneau dans un endroit chauffé jusqu'à la saison prochaine.

Système(s) sur un rack ou sur un toit

A la fin de la salle, l'eau dans vos panneaux solaires doit être complètement drainée.

• Àpres que voitre piscine est fermée, positionnez la valve de derivation de façon à permettre l'eau dans les panneaux de se drainer. Attendez une demi-heure afin de permettre aux panneaux de se drainer.
• Dévissez la valve de soupape ou le bouchon dans le haut du système solaire.
• Dévissez le bouchon dans le bas des panneaux et assurez-vous qu'il n'y ait plus d'eau dans les panneaux. Tous la tuyauterie doit être installée de façon à permettre le drainage du système. Si vous n'est pas certain que les panneaux sont vides : défaire les caoutchoucs entre chaque panneau, levez chaque panneau pour vous assurez qu'ils sont vide. Une fois que les panneaux sont drainés, ils peuvent demeurer sur le rack ou sur le toit. Les panneaux SunPirate sont conçus pour résister aux hivers les plus durs.
• Appliquez du teflon sur les filets de la valve de soupape et des capuchons. Vissez-les dans le système solaire. Ne pas serrer trop fort.

Important : Contrairement à votre tuyauterie de piscine, même si vous soufflez de l'air dans le panneau cela ne fonctionnera pas il restera quand même de l'eau à l'intérieur du panneau. Soufflez de l'air va seulement vider quelques tubes.

Les dommages d'au gel interne ne sont pas couvert par la garantie

Pecas adiconais nécessarias

1.1 Conformément à ces dispositions, le vendeur garantit que le produit correspondant à cette garantie ("le Produit") ne présente aucun défaut de conformité à la date de sa livraison.
1.2 La Période de Garantie pour le Produit est de deux (2) ans et elle sera calculée à partir du moment de sa remise à l'acheteur.
1.3 S'il se produit un dernier de conformité du Produit et si l'acheteur ne notification au vendeur pendant la Période de Garantie, le vendeur devrait réparer ou remplaçer le Produit à ses propres frais à l'endetroit qu'il jugerait opportun, à moins que cela soit impossible ou disproportionné.
1.4 Lorsque le Produit ne pourra etre ni réparé ni remplace, l'acheteur pourra demander une réduction proportionnelle du prix ou, si le défaut de conformité est suffisamment important, la résolution du contrat de vente.
1.5 Les parties remplacées ou réparées en vertu de cette garantie n'élargiront pas le lié à la garantie du Produit original, celles-ci étant cependant couvertes par leur propre garantie.
1.6 Pour l'effectivement de la presente garantie, I'acheteur devra justifier la date d'acquisition et de remise du Produit.
1.7 Quand plus de six mois se seront ecoulés depuis la remise du Produit à l'acheteur et que ce dernier alléguera un défaut de conformité de ce Produit, l'acheteur devra justifier l'origine et l'existence du défaut allégué.
1.8 Le present Certificat de Garantie ne limite pas, ni préjuge les droits correspondant aux consommateurs en vertu des normes nationales de nature impérative.

2 CONDITIONS PARTICULIERES

2.1 La presente garantie couvre les produits auxquels ce manuel fait reference.
2.2 Le present Certificat de Garantie ne sera applicable que dans les pays de l'Union europeenne.
2.3 En vue de l'efficacité de cette garantie, l'acheteur devra suivre strictement les indications du Fabricant comprises dans la documentation qui est jointe au Produit, quand celle-ci sera applicable selon la gamme et le modele du Produit.
2.4 Quand un calendrier sera spécifié pour le remplacement, la maintenance ou le nettoyage de certaines pieces ou de certains composants du Produit, la garantie sera valable uniquement lorsque leduit calendrier aura ete suivi correctement.

3 LIMITATIONS

3.1 La presente garantie ne sera applicable que dans les ventes réalisées aux consommateurs, considérant comme "consommateur", toute personne qui achete le Produit à des fins qui n'entrent pas dans le cadre de son activités professionnelle.
3.2 Aucune garantie n'est concedée quant a l'usage normale due a l'utilisation du produit. En ce qui concerne les pieces, composants et/ou matériels fongibles ou consommables comme les piles, les ampoules, etc., il faudra respecter, le cas échéant, ce qui est stipulé dans la documentation qui est jointe au Produit.
3.3 La garantie ne couvre pas les cas ou le Produit : (I) a fait I'objet d'un traitement incorrect ; (II) a eté réparé, entretenu ou manipulé par une personne non autorisée ou (III) a eté réparé ou entretenu avec des pieces n'étant pas d'origine. Quand le défaut de conformité du Produit sera la conséquence d'une installation ou d'une mise en marche incorporetés, la presente garantie répondra uniquement lorsque ladite installation ou ladite mise en marche sera incluse dans le contrat d'achat et de vente du Produit et aura eté réalisée par le vendeur ou sous sa responsabilité.
