Tipo di prodotto	Riscaldamento solare per piscina
Marca	GRE
Modello	7025035008
Dimensioni del pannello	0,6 m x 6,1 m (2 piedi x 20 piedi)
Peso del pannello	Circa 5 kg
Alimentazione	Solare (pannelli)
Funzioni principali	Riscaldare l'acqua della piscina tramite circolazione solare
Capacità di riscaldamento	Fino a +6 °C in base all'irraggiamento solare
Numero di pannelli consigliato	Da 1 a 4 in base alle dimensioni della piscina
Orientamento consigliato	Sud, poi Ovest o Est
Pendenza di installazione	30° a 45°
Tipo di collegamento	Tubo flessibile in PVC (non incluso) e adattatori
Materiale del pannello	Gomma rinforzata (specificata flessibile dopo esposizione al sole)
Manutenzione ordinaria	Controllare le perdite e serrare i morsetti
Svernamento	Svuotare completamente e riporre al riparo dal gelo
Sicurezza	Non camminare sul pannello; evitare ombreggiamenti
Pezzi di ricambio inclusi	Adattatori, tappi, rondelle, morsetti, tubo di collegamento
Garanzia	2 anni contro i difetti di conformità
Utilizzo	Con pompa per piscina esistente (minimo 1 HP consigliato)
Temperatura di funzionamento	Utilizzo solo con tempo soleggiato

Domande frequenti - 7025035008 GRE

Come installare il pannello solare a terra?

Posizionare il pannello al sole, senza ombra. Applicare del teflon sui tappi, avvitarli, quindi installare gli adattatori con rondelle. Collegare i pannelli con il tubo fornito e serrare i morsetti.

Quale pompa per piscina è necessaria?

Una pompa esistente in buono stato di 1 HP è sufficiente se il pannello è installato a meno di 9 m e all'altezza di un piano.

Come collegare il pannello alla piscina?

Spegnere la pompa, tappare lo skimmer e l'ugello. Scollegare il tubo di mandata, collegarlo all'ingresso del pannello, poi un altro tubo dall'uscita verso la piscina. Serrare tutti i morsetti.

Cosa fare in caso di perdita ai raccordi?

Se su un adattatore avvitato, svitare, aggiungere nastro teflon e riavvitare. Se su un tubo, allentare il morsetto, spingere il tubo e stringere.

Quando bisogna chiudere il sistema solare?

Di notte e nei giorni di pioggia, per evitare di raffreddare l'acqua. Anche durante un controlavaggio o il passaggio del robot.

Come svernare il pannello posizionato a terra?

Scollegare i tubi e inclinare il pannello per svuotare l'acqua. Arrotolarlo e riporlo in un locale riscaldato.

Come svernare il pannello su tetto o rack?

Posizionare la valvola di bypass per drenare. Attendere 30 min, svitare i tappi superiore e inferiore. Verificare che non rimanga acqua. Riavvitare con teflon.

Quanti pannelli sono necessari per la mia piscina?

Per una piscina fuori terra rotonda fino a 4,6 m: 1 sistema. Per ovale fino a 3,7x7,3 m: 1. Per interrata fino a 4,6x9,1 m: 2. Consultare la tabella nel manuale.

Perché il mio pannello è freddo al tatto?

È normale: significa che il calore viene trasferito all'acqua della piscina. Verificare che non ci sia ombra.

Cosa copre la garanzia di 2 anni?

Questa garanzia copre i difetti di conformità. Non copre l'usura normale, i danni dovuti al gelo interno o una cattiva installazione.

MANUALE UTENTE 7025035008 GRE

Cis rissvmo il dirito di cambiare totalemente o parzialmente le caratteristiche tecniche dei nostri prodotti ed il contento di quosto documento sanza nessum preavviso.

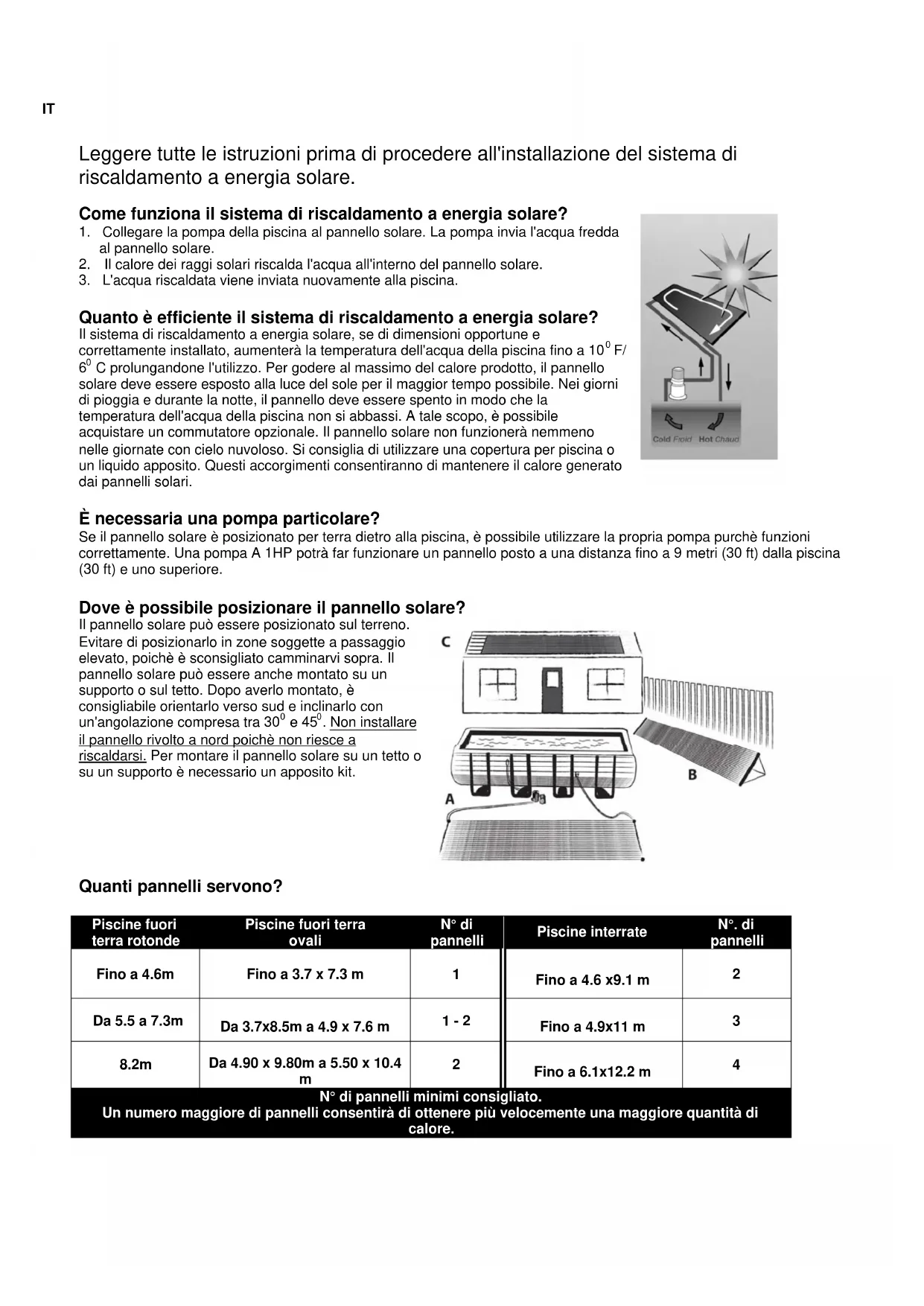

Leggere tutte le istruzioni prima di procedere all'installazione del sistema di riscaldamento a energia solare.

Come funziona ilsystemadi riscaldamento a energia solare?

1. Collegare la pompa della piscina al pannello solare. La pompa invia l'acqua fredda al pannello solare.
2. Il calore dei raggi solari riscalda l'acqua all'interno del pannello solare.
3. L'acqua riscaldata viene inviata nuovamente alla piscina.

Quanto è efficiente ilsystema di riscaldamento a energia solare?

Ilsystemadi riscaldamento a energia solare,se di dimensioni opportune e correttamente installato,aumentera la temperatura dell'acqua della piscina fino a 10^0F/ 6^ prolongandone l'utilizzo.Per godere al massimo del calorie prodotto, il pannello solareve essere esposto alla luce del sole per il maggior tempo possibile. Nei giorni di pioggia e durante la notte, il pannello devese sere spento in modo che la temperature dell'acqua della piscina non si abbassi. A tale scopo, è possibile-acquistare un commutatore opzionale. Il pannello solarenon funzionera nemmeno nelle giornate con cielo nuvoloso. Si consiglia diutilizzareuna copertura per piscina o un liquido apposto.Questi accorgimenti consentiranno di mantenere il calorie generato dai pannelli solari.

É nécessaria una pompa particolare?

Se il pannello solare è posizionato per terra dietro alla piscina, è possibile utilizzato la propria pompa parchè funzioni correttamente. Una pompa A 1HP potra far funzionare un pannello posto a una distanza fino a 9 metri (30 ft) alla piscina (30 ft) e uno superiore.

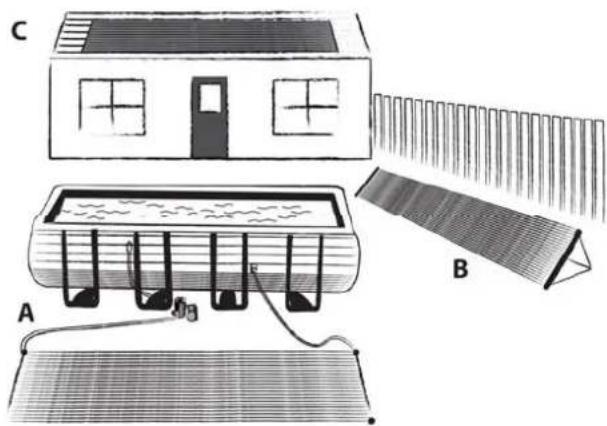

Dove è possibile posizionare il pannello solare?

Il pannello solare più essere posizionato sul terreno. Evitare di posizionarlo in zone soggette a passaggio elevato, poichè è sconsigliato camminarvi sopra. Il pannello solare più essere ancèe anche montato su un supporto o sul fatto. Dopo averlo montato, è consigliabile orientarlo verso sud e inclinarlo con un'angolazione compresa tra 30^ e 45^ . Non installare il pannello rivolto a nord poichè non riesce a riscaldarsi. Per montare il pannello solare su un fatto o su un supporto è necessario un apposto kit.

Quanti pannelli servono?

Piscine fuori terra rotonde	Piscine fuori terrapolizi	N° di pannelli	Piscine interrate	N° di pannelli
Fino a 4.6m	Fino a 3.7 x 7.3 m	1	Fino a 4.6 x9.1 m	2
Da 5.5 a 7.3m	Da 3.7x8.5m a 4.9 x 7.6 m	1 - 2	Fino a 4.9x11 m	3
8.2m	Da 4.90 x 9.80m a 5.50 x 10.4 m	2	Fino a 6.1x12.2 m	4
N° di pannelli minimi consigliato.Un numero magiore di pannelli consentirà di ottenere più velocemente una magiore quantità di calore.

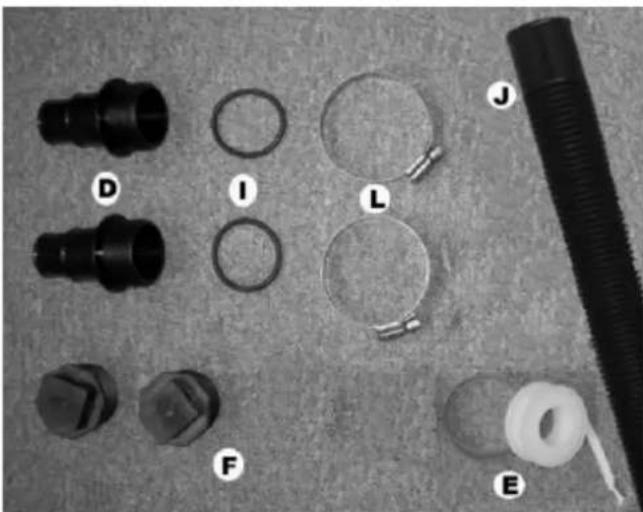

Contenuto della confezione:

Qta Compo- nente #		Descrizione
1	SK-1220	Pannello solare SunPirate da 0,6 m x 6 m

Qta Component e #		Descrizione
2	SK-FTG-D Adattatore	filettato per tubo
2	SK-FTG-I	Guarnizioni circulari
2	SK-FTG-F	Tappo filettato
1	SK-FTG-J	Tubo
2	SK-FTG-L	Fascetta metallica (Fascetta di serraggio)
1	SK-FTG-E Rotolo di nastro in teflon

INSTALLAZIONE

Componenti aggiantivi necessari

Tubflessible per piscina o tubo rigido in PVC. La lunghezza varia in base alla distanza tra la pompa della piscina e i pannelli solari.
- Fascette metalliche (Fascette di seraggio) - Il numero varia in base all'installazione.
Per il montaggio su di un supporto o sul fatto è richiesto un apposto kit di montaggio (componente # SOL-RMK3)

Attrezzi necessari

Cacciavite a taglio.
Per posizionamento su di un supporto o sul fatto: un taglierino, un trapano elettrico e del silicone.

MONTAGGIO DEL PANNELLO

1. Scegliere la posizione dove si intende collocare il/i pannello/i solare/i. Assicurarsi che venga collocato in una posizione esosta al sole per la maggior parte della giornata. La zona deve essere priva di oggetti taglienti.

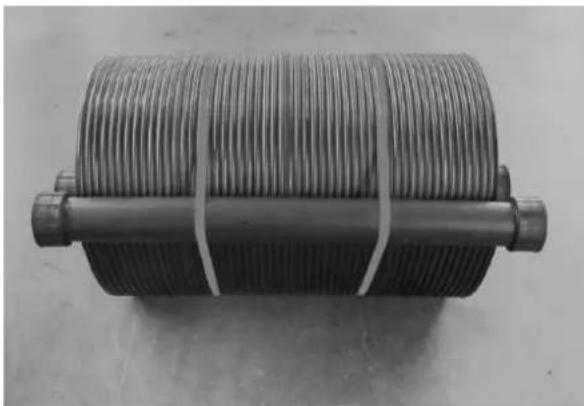

2. Estrarre il pannello alla confezione, staccare la cinghia dal pannello e lasciarlo al sole per circa 30 minuti affinché acquisti flessibilità.

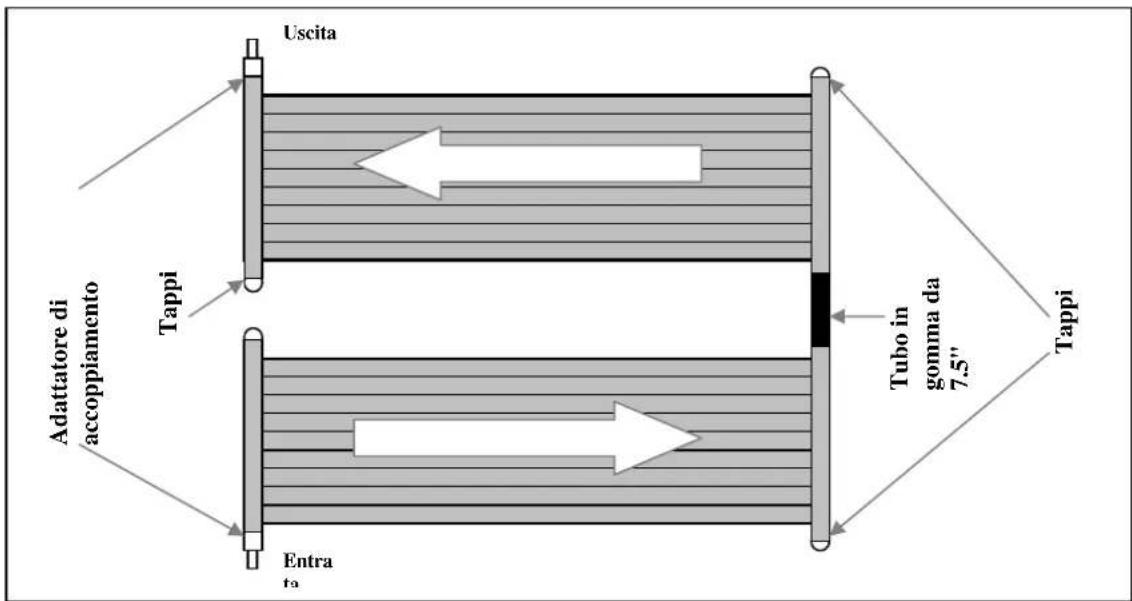

3. a) Installazione: un pannello installato sul terreno.

Diagramma

Fase

3a

Applicare il nastro in Teflon sulla filettatura dei 2 tappi (SK-FTG-F)
Vedi fig.3a-1
- Inserire i 4 tappi sul pannello come indicato nel diagramma relativivo alla fase 3a. Non stringere nelle necessario. Vedi Fig 3a-2
- Inserire le guarnizioni circolari (SK-FTG-I) su entrambi gli adattatori di accoppiamento (SK-FTG-D) Vedi fig 3a-3
- Inserire entrambi gli adattatori di accoppiamento sui pannelli, come indicato nel diagramma relativo alla fase 3a. Non stringere il necessario. Vedi Fig 3a-4
- Premere il tubo (SK-FTG-J) sulla testa del pannello, come indicate nel diagramma relativo alla fase 3a. Inserire una guarnizione circolare (SK-FTG-L) sul tubo in gomma. Posizonare la guarnizione circolare a 1/4 dal margine e stringerla con il cacciavite. Vedi Fig 3a-5.
- Inserire un'altra guarnizione circolare sul tubo. Unire insieme i due pannelli premendo il tubo sulla testa del secondo pannello. Stringere la guarnizione circolare per assicurare il corretto assemblaggio. Vedi Fig 3a-6

1. Spagnere la pompa della piscina. Bloccare l'ingresso e l'uscita della piscina per evitare la fuoriuscita dell'acqua durante il collegamento del/i pannello/i.
2. Scollegare il tubo dall'ingresso della piscina (tuboippo tra il filtrone e la piscina) e collegarlo all'entrata del pannello. Se il tubo è troppo corto, occorre acquistarse un'alto. Assicurarsi di acquistare nuo della misura corretta e compatibile con i dispositivi più utilizzati nella piscina.

Un tubo da 1^1 / 4 , andra a insertiri solamente sull'estremita più piccola dell'adattatore di accoppiamento.

Vedi Fig C1-1.

Un tubo da 1^1 / 2 , andra a insertiri totalmente sulla flangia dell'adattatore di accoppiamento. Vedi Fig C1-2. Posizione la guarnizione circolare da 1 / 4 sull'estremita e stringerla con un cacciavite.

Vedi diagramma C-1.

1. Collegare un altro tubo (non fornito) dall'uscita del pannello all'ingresso della piscina. Vedi diagramma C-1.
2. Assicurarsi che i tubi siano collegati correttamente e che le guarnizioni siano ben strette. Sbloccare l'ingresso e l'uscita della piscina.
3. Accendere la pompa. Verificare che non vi siano perdite. In caso di perdite dalle giunzioni filettate, rimuoverle e applicarvi altri teflon. Se vi sono perdite nel punto di connessione dei tubi.

allentare la fascetta, introdure il tubo più in profundità e stringere nuovamente la fascetta. Si vedranno delle bolle d'aria uscire dall'ingresso della piscina. Tutto ci è normale, la fuoriuscita terminerà una volta spurgata tutte l'aria dai pannelli.

Note:enza un commutatore, ilsystema di riscaldamento a energia solare è sempre ACCESO. Durante la notte i pannelli solari raffredderanno la piscina. Per evitarlo, consigliamo di spegnere la pompa durante la notte o di acquistare un commutatore (SOL-DK)

2 CONDICIONES PARTICULARS

1.1 Ai sensi delle seguenti disposizioni, il venditore garantisce che il prodotto corrispondente a但这a garanzia ("il Prodotto") non presenta alcun difetto di conformità al momento della sua consegna.
1.2 II Periodo di Garanzia per il Prodotto è di due (2) anni a decorrere dal momento della consegna dello stesso all'acquirente.
1.3 Nel caso in cui si venisse a produrre un difetto di conformità del Prodotto e l'acquirente lo notificasse al venditore entro il Periodo di Garanzia, il venditore dovrà riparare o sostituire il Prodotto a sue spese nel luogo che consideri opportuno, salvo che ciò risulti impossibile o spropporzionato.
1.4 Qualora non fosse possibile riparare o sostuire il Prodotto, l'acquirente potra richiedere una riduzione proportionale del prezzo o, nel caso in cui il difetto di conformità fosse sufficientemente importante, lo scioglamento del contratto di vendita.
1.5 Le parti sostuite o riparate in virtu della presente garanzia non rappresentanno un prolongamento della scadenza della garanzia del Prodotto originale, quantunque disparranno di una loro propria garanzia.
1.6 Affinché la presente possa essere valida, l'acquirente dovrà attestare la data di acquisto e segna di del Prodotto.
1.7 Una volta trascorsi più di sei mesi alla segna del Prodotto all'acquirente, qualora quest'ultimo dichiari un difetto di conformità del medesimo, l'acquirente dovrà attestare l'origine e l'esistenza del difetto dichiarato.
1.8 II presente Certificato di Garanzia non limita o preclude i diritti che corrispondano ai consumatori in virtu delle norme nazionale di carattere imperativo.

2 CONDIZIONI PARTICULARI

2.1 La presente garanzia copre i prodotti al quali si riferisce quello manuale.
2.2 II presente Certificato di Garanzia avrà vigore unicamente nell'ambito dei paesi dell'Unione Europea.
2.3 Per la validità di但这a garanzia, l'acquirente dovrà rispettare in maniera rigorosa le indicazioni del Fabbricante indicate nella documentazione che viene allegata al Prodotto, quando但这a risulta applicabile secondo la gamma e il modello del Prodotto.
2.4 Nel caso in cui venga specificato un calendario per la sostituzione, la manutenzione o la pulizia di determinati pezzi o componenti del Prodotto, la garanzia sareva valida solo quando qualora detto calendario si stato rispetto in maniera corretta.

3 LIMITAZIONI

3.1 La presente garanzia sera valida unicamente per le vendite realizate a consumatori, laddove per "consumatori" s'intende quella persona che acquista il Prodotto con scopi che non rientrano nell'ambito della sua attività professionale.
3.2 No viene conquessa alcuna garanzia nei riguardi del normale consumo per uso del prodotto. In merito ai pezzi, ai componenti e/o ai materiali fusibili o consumabili come pile, lampadine, ecc., ore sussista si appliccherà quanto disporto nella documentazione che è agliata al Prodotto.
3.3 La garanzia non copre i casi in cui il Prodotto: (I) si stato oggett di un uso non corretto; (II) si stato riparato, manipolato o la manutenzione sia stata effettuata da una persona non autorizzata o (III) si stato riparato o la manutenzione sia stata effettuata con pezzi non originali. Qualora il difetto di conformità del Prodotto si consegenza di una installatione o messa in marcia non corretta, la presente garanzia risponderà solo nel caso in cui la suddetta installatione o messa in marcia si compresa nel contratto di compravendita del Prodotto e si stata realizzata dal venditore o tutto la sua responsabilità.
