Producttype	Zonneverwarming voor zwembad
Merk	GRE
Model	7025035008
Paneelafmetingen	0,6 m x 6,1 m (2 ft x 20 ft)
Gewicht paneel	Ongeveer 5 kg
Voeding	Zonne-energie (panelen)
Hoofdfuncties	Verwarmt het zwembadwater door zonnecirculatie
Verwarmingscapaciteit	Tot +6 °C afhankelijk van zonneschijn
Aanbevolen aantal panelen	1 tot 4 afhankelijk van de grootte van het zwembad
Aanbevolen oriëntatie	Zuid, dan West of Oost
Installatiehelling	30° tot 45°
Aansluitingstype	Flexibele PVC-slang (niet meegeleverd) en adapters
Paneelmateriaal	Versterkt rubber (wordt flexibel na blootstelling aan de zon)
Regelmatig onderhoud	Controleren op lekken en klemmen aandraaien
Winterklaar maken	Volledig leeg laten lopen en vorstvrij opbergen
Veiligheid	Niet op het paneel lopen; schaduw vermijden
Inbegrepen onderdelen	Adapters, doppen, ringen, klemmen, verbindingsslang
Garantie	2 jaar tegen conformiteitsfouten
Gebruik	Met bestaande zwembadpomp (min. 1 PK aanbevolen)
Gebruikstemperatuur	Alleen gebruiken bij zonnig weer

Veelgestelde vragen - 7025035008 GRE

Hoe installeer ik het zonnepaneel op de grond?

Plaats het paneel in de zon, zonder schaduw. Breng teflontape aan op de doppen, schroef ze vast, installeer vervolgens de adapters met ringen. Verbind de panelen met de meegeleverde slang en draai de klemmen aan.

Welke zwembadpomp is nodig?

Een bestaande pomp in goede staat van 1 PK volstaat als het paneel op minder dan 9 m en op een hoogte van één verdieping is geïnstalleerd.

Hoe sluit ik het paneel aan op het zwembad?

Schakel de pomp uit, sluit de skimmer en de afvoerpijp af. Ontkoppel de retourleiding, sluit deze aan op de ingang van het paneel, en vervolgens een andere slang van de uitgang naar het zwembad. Draai alle klemmen aan.

Wat te doen bij een lek bij de aansluitingen?

Als het bij een geschroefde adapter is, draai deze los, voeg teflontape toe en draai weer vast. Als het bij een slang is, maak de klem los, duw de slang terug en draai de klem weer aan.

Wanneer moet het zonnestelsel worden uitgeschakeld?

S Nachts en op regenachtige dagen, om te voorkomen dat het water afkoelt. Ook tijdens een terugspoeling (backwash) of wanneer de robot zwemt.

Hoe maak ik het op de grond geplaatste paneel winterklaar?

Ontkoppel de slangen en kantel het paneel om het water te laten weglopen. Rol het op en berg het op in een verwarmde ruimte.

Hoe maak ik het paneel op het dak of rek winterklaar?

Zet de bypass-klep in de afvoerstand. Wacht 30 min, draai de bovenste en onderste doppen los. Controleer of er geen water meer in zit. Schroef ze weer vast met teflontape.

Hoeveel panelen zijn nodig voor mijn zwembad?

Voor een rond bovengronds zwembad tot 4,6 m: 1 systeem. Voor ovaal tot 3,7x7,3 m: 1. Voor ingegraven tot 4,6x9,1 m: 2. Raadpleeg de tabel in de handleiding.

Waarom voelt mijn paneel koud aan?

Dat is normaal: het betekent dat de warmte wordt overgedragen aan het zwembadwater. Controleer of er geen schaduw is.

Wat dekt de garantie van 2 jaar?

Deze garantie dekt conformiteitsfouten. Het dekt geen normale slijtage, schade door interne vorst of een verkeerde installatie.

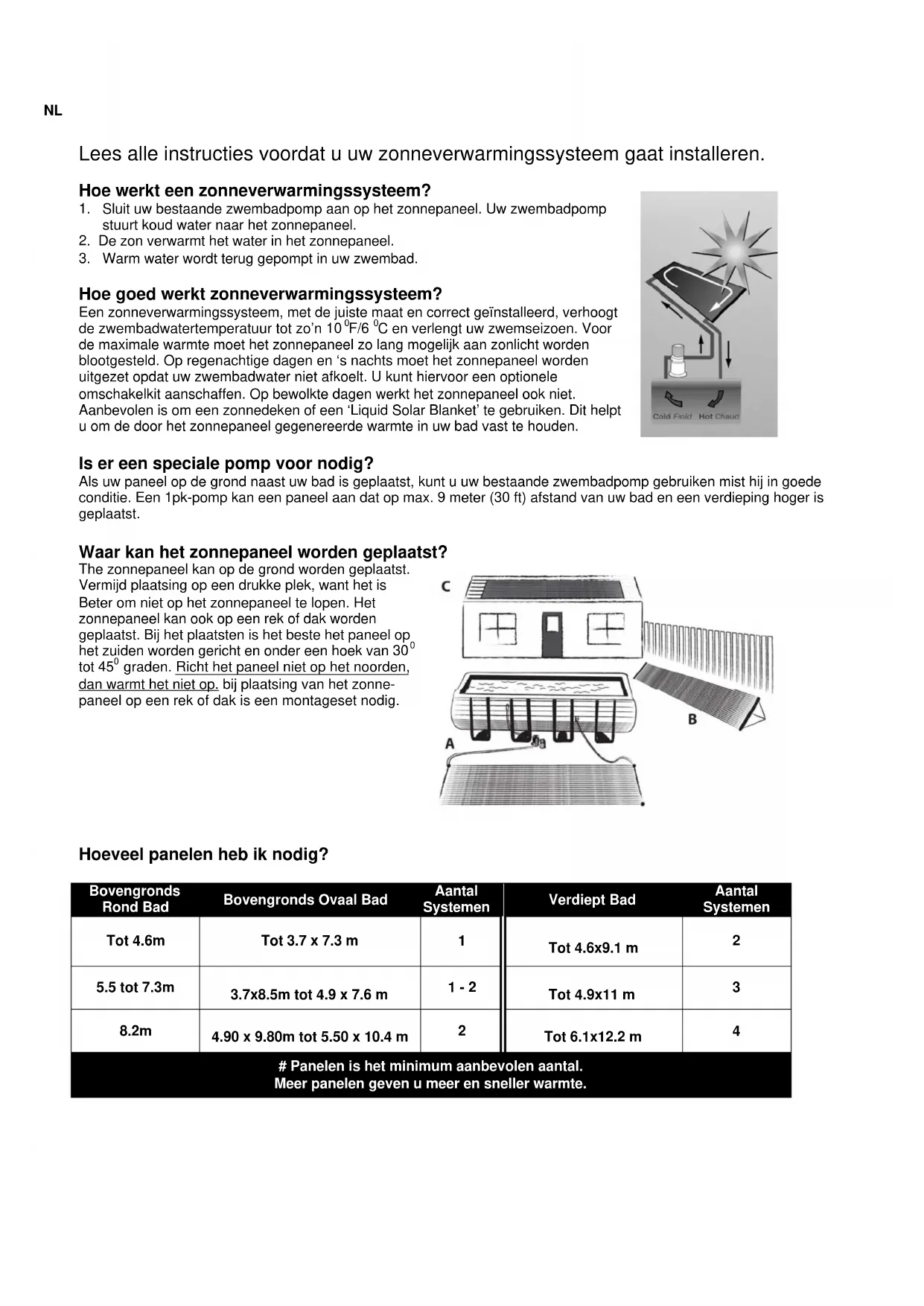

GEBRUIKSAANWIJZING 7025035008 GRE

Wij beho den ons hetrecht voor heeel of geelteijk de kenmerken van one artikelen of de inhouk van dee handleiding zonder Voorafgaand bericht te wizigen.

Lees alle instructies voordat u uw zonneverwarmingssystem gaat installereren.

Hoe werkt een zonneverwarmingssystem?

1. Sluit uw bestaande zwembadpomp aan op het zonnepaneel. Uw zwembadpomp stuurt koud water maar het zonnepaneel.
2. Dezon verwarmt het water in het zonnepaneel.
3. Warm water wordt terug geprompt in uw zwembad.

Hoe goed werkt zonneverwarmingssysteme?

Een zonneverwarmingssystem, met de juiste maat en correct geinstalleerd, verhoegt de zwembadwatertemperatuur tot zo'n 10^0F / 6^0C en verlengt uw zwemseizoen. Voor de maximale warmte moet het zonnepaneel za lang möglichk aan zonlicht worden blootgesteld. Op regenachtigeagation en's nachts moet het zonnepaneel worden uitgezet opdat uw zwembadwater Niet afkoelt. U kunst hiervoor een optionele omschakelkit aanschaffen. Op bewolkteagation werkt het zonnepaneel ook Niet.

Aanbevolen is om een zonnedeken of een 'Liquid Solar Blanket' te gebruiken. Dit helpt u om de door het zonnepaneel gegenererde warmte in uw bad vast te honden.

Is er een speciale pomp voor nodig?

Als uw paneel op de grond naast uw bad is geplaatst, kut u uw bestaande zwembadpomp gebruiken mist hij in goede conditie. Een 1pk-pomp kan een paneel aan dat op max. 9 meter (30 ft) afstand van uw bad en een verdieping hoger is geplaatst.

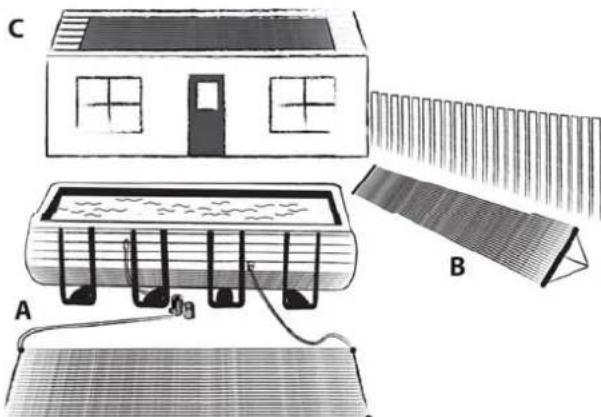

Waar kan het zonnepaneel worden geplaatst?

The zonnepaneel kan op de grond worden geplaatst. Vermijd plaatsing op een drukke plek, want het is Beter om Niet op het zonnepaneel te lopen. Het zonnepaneel kan ook op een rek of dak worden geplaatst. Bij het plaatsten is het Beste het paneel op het zuiden worden gericht en onder een hoek van 30^ tot 45^ graden. Richt het paneel Niet op het noorden, dan warmt het Niet op. bij plaatsing van het zonnepaneel op een rek of dak is een montageset nodig.

Hoeveel panelen heb ik nods?

Bovengronds Rond Bad	Bovengronds Ovaal Bad	Aantal Systemen	Verdiept Bad	Aantal Systemen
Tot 4.6m	Tot 3.7 x 7.3 m	1	Tot 4.6x9.1 m	2
5.5 tot 7.3m	3.7x8.5m tot 4.9 x 7.6 m	1 - 2	Tot 4.9x11 m	3
8.2m	4.90 x 9.80m tot 5.50 x 10.4 m	2	Tot 6.1x12.2 m	4
#Panelen is het minimum aanbevolen,aantal. Meer panelen geen u meer en sneller warmte.

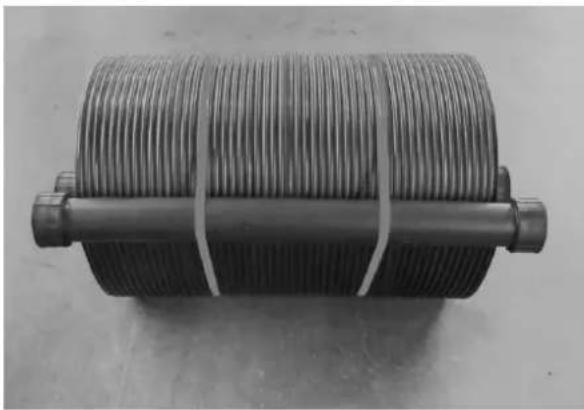

Pakketinhoud:

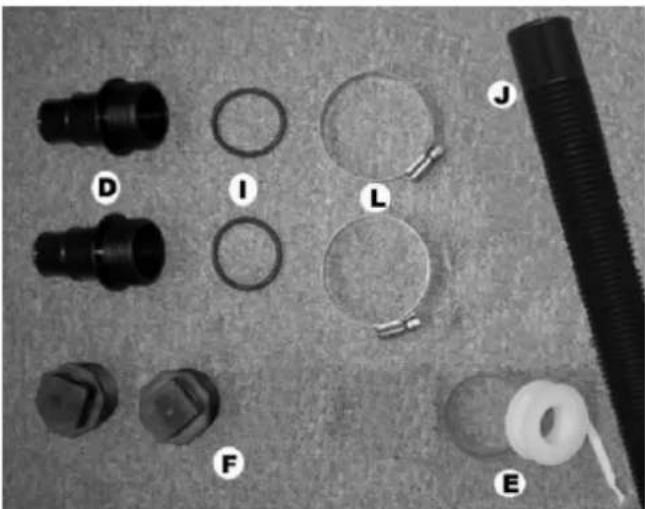

Aantal Onderdeel # Beschrijving
1	SK-1220 SunPirate zonnepaneel 2ft x 20ft

Aantal Onderdeel # Beschrijving
2	SK-FTG-D	Van schroefdraad voorzien verloopstuk voor slang
2	SK-FTG-I	"O" ringen
2	SK-FTG-F	Van schroefdraad voorziene dop
1	SK-FTG-J	Slang 7.5"
2	SK-FTG-L Metalen klemband (Slangklem)
1	SK-FTG-E	Rol Teflontape

INSTALLATIE

Benodigde extra onderdelen

• Buigbare zwembadslang of stijve PVC-pijp. Lenghte afhankelijk van de afstand van zwembadpomp tot zonnepanelen.
• Metalen klembanden (Slangklemmen) - Hoeveelheid afhankelijk van installmentie.
  Bijplaatsing oprekofdakis eenamontagekit(part#SOL-RMK3nodig

Benodigde gereedschappen

• Platte schroevendraier.
  Bijplaatsingoprekofdak:eenstanleymes,eenboormachine ensiliconenkit.

PANEELMONTAGE

1. Kies de plaat voor uw zonnepaneel/panelen. Zorg ervoor dat het voor het grootste deel van de dag zon vangt. De plek dient vrij teijken van scherpe objecten.
2. Haal het paneeluit de doos, verwijder de band van het paneel en zet het gedurende ± 30 minutes in de zon zodat het buigzaam worden.
3. a) Installatie: een systemd op de grond.

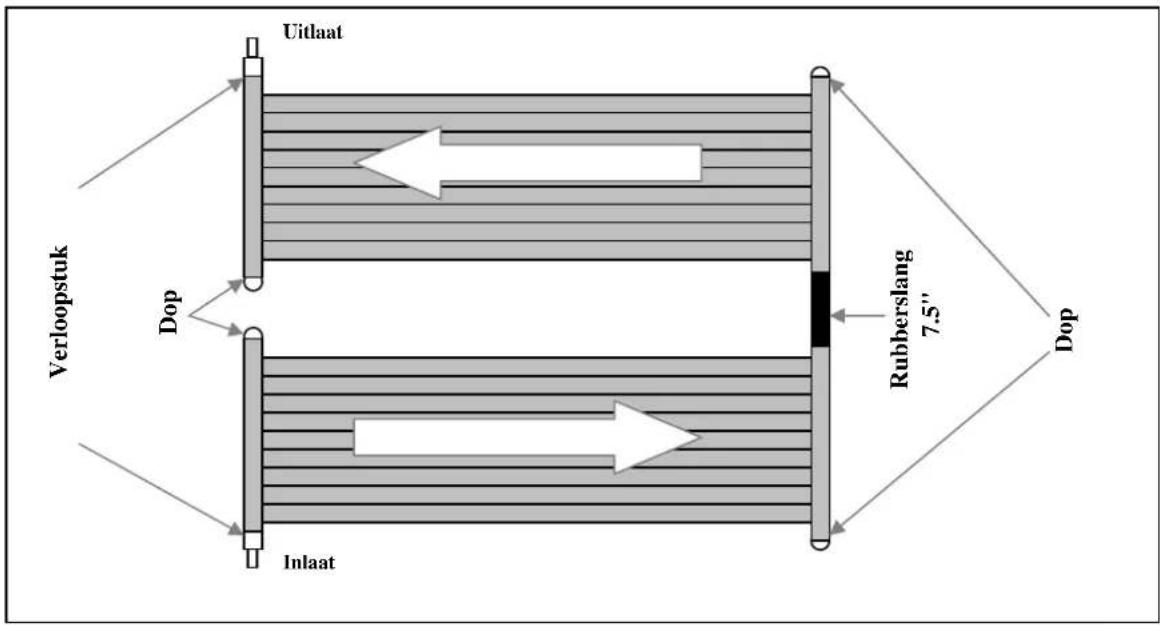

Diagram
Stap
3a

• Draai Teflontape om schroefdraad van alle 2 de doppen (SK-FTG-F) Zie fig. 3a-1
• Draai alle 4 de doppen in de panelen zoals op Diagram Stap 3a. Niet te vast aandraaien. Zie fig. 3a-2
• Plaats "O" ringen (SK-FTG-I) op beiden verloopstukken (SK-FTG-D) Zie fig. 3a-3
• Draai bye verloopstukken in de panelen zoals op Diagram Stap 3a. Niet te strak aandraaien. Zie fig. 3a-4
  Duw de Slang (SK-FTG-J) over het paneelkop zoals in Diagram Stap 3a. Schuif een metalen klemband (SK-FTG-L) om de slang. Plaats metalen klemband 1/4 vanaf de rand en met schroevendraaier aandraaien. Zie fig. 3a-5.
  Schuif nog een metalen klemband om de slang. Verbind de 2 panelen door de slang over de tweede paneelkop te duwen. Draai de metalen klemband aan om aansluiting te zekeren. Zie fig. 3a-6

Fig. 3a-1

Fig. 3a-3 Fig. 3a-4

Fig 3a-6

AANSLUITEN OP HET ZWEMBAD

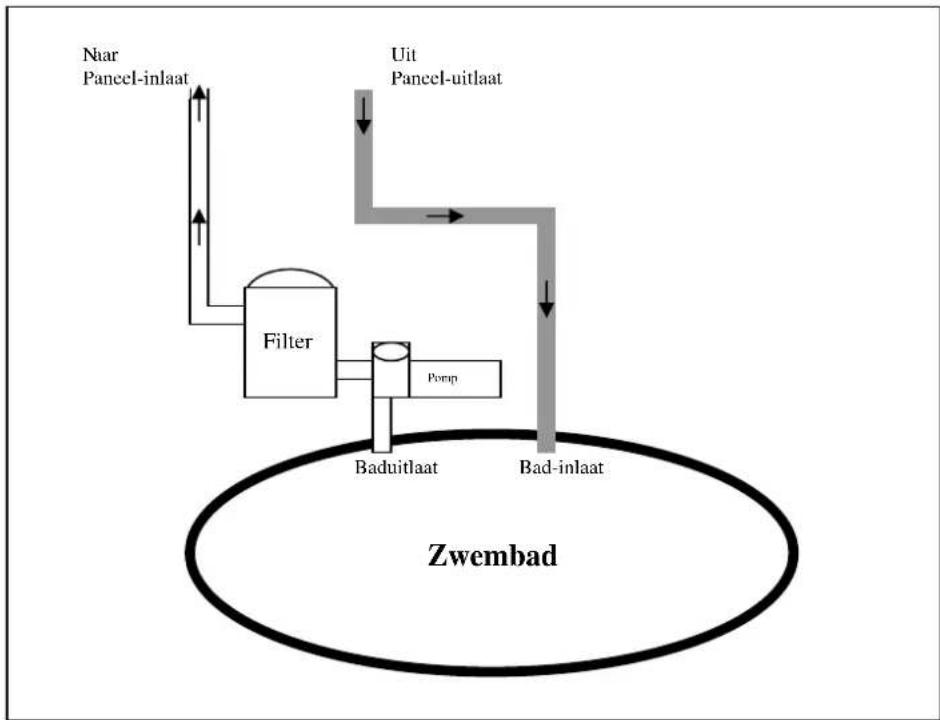

Diagram C-1

1. Zet uw zwembadpomp uit. Blokker de inlaat en uitaat van uw bad zodate het water niets wetloopt terwijl u het paneel/ de panelen aansluit.
2. Verwijder de slang van de pool inlaat (slang tussen filter en bad) en sluit de slang aan op de paneelinlaat. Als de slang te kort is, moet u een neue kopen. Zorg ervoor dat u er een koopt met de juiste maten die aansluit op uw bestaande zwembadinstallatie. Bij slang 1^1/4 schuift hij enkel over het smalle einde van het verloopstuk. Zie fig. C1-1. Bij slang 1^1/2 schuift hij helemaal tot de flens van het verloopstuk. Zie fig. C1-2. Plaats metalen klemband 1/4 vanaf rand, klemband aandraaien met schroevendraier. Zie Diagram C-1
3. Sluit nog een slang aan (niet bijgeleverd) vanaf de paneeluitlaat maar de badinlaat. Zie Diagram C-1.
4. Zorg ervoor dat uw slangen allen op juiste wijze�n aangesloten en dat alle klembanden+zijn aangedraaid. Deblokkeer de inlaat en uitlaat van uw zwembad.
5. Zet uw zwembadpomp aan. Controleer op lekkages. Als een van de draadfittingen lekt, de fitting verwijderen eneer Teflon gebruiken. Als een van de slangaansluitingen lekt, draai de klemband los en duw de slang verder over de fitting en draai de metalen klemband weer aan. U ziet nu bellen komen uit de zwembadinlaat. Dit is normal en stopt zodra de lucht binnen de panelen is verdwenen.

Let op: zonder omschakelaar staat uw zonneverwarmingssysteme altijd AAN. 's Nachts zullen uw zonnepanelen uw zwembad koelen.

We raden aan dat u de pomp 's nachts afluit om dit te voorkomen of een omschakelkit (SOL-DK) aan te schaffen

WERKING EN ONDERHOUD

1. De collector要去 koud aanvoelen wanner de zon erop schijnt en er water doorheen stroomt. Dit betekent dat de warmte in het water wordt gebracht.
2. Het water dat waar het zwembad terugstroomt, is een aantal (3 à 5) graden warmer dan dat van het zwembad zelf. Dit is de efficientste manier om een groe wateroppervlakte, zoals een zwembad, te verwarmen. Laat het water circuleren; hierdoor wordt per passage een aantal graden toegevoegd.
3. Laat het water ten minste 6 uur per dag bij daglicht en op warme階段en door de zonnecollector circuleren. Indien het water's nachts of op bewolkte of koude階段en door de collector stroomt, koelt het water in het zwembad af inplaats van op te warmen. Indien de pomp's nachts dient te draaien, open dan de wisselklep, zodat het water direct terug waar het zwembad stroomt, zonder door het zonneverwarmingsssysteme te gaan.

Winteriseren

HET WATER MOET VOOR DE WINTER UIT HET ZONNEVERWARMINGSSYSTEEM WORDEN VERWIJDER! VORSTSCHADE WORDT NIET DOOR DE GARANTIE GEDEKT! LAAT DE COLLECTOREN LEEGLOPEN, ZOALS U ANDER ZWEMBADMATERIALIAAL LAAT LEEGLOPEN!

Verwijder de zwart eindhoven bovenaan het zonnesystem. Verwijder de zwart eindhoven onderaan en controllerer of ALLE water uit het systeme is gelopen. Plaats de eindhoven terug en blaas perslucht door het systeme. Nadat u de onderste eindhoven hebt leeggeblazen, verwijdert u en bergt u de stop op, totdat u in de lente het systeme opnieuw opstart. U kurz de collectoren latent staan (op voorwaarde dat ze volledig leeg zich). Ze zich bestand gegen de strengste winters. U kurz de collectoren natuurlijk ook opbergen ineen warme en droge plaats, indien u dat verkiest.

1.1 In overeenkomst met de vooriggende bepalingen worden door de verkoper gegarandeerd dat het produit verkocht onder deze garantie ("het Produkt") geen enkel defekt vertoont op het moment van levering.
1.2 De Garantieperiode voor het Produkt bedraagt twee (2) een is geldig vanaf het momnt dat het Produkt aan de koper geleverd worden.
1.3 Indien er zich een defekt aan het Produkt zou voordoen en de koper dit zou mededelen aan de verkoper gedurende de geldige Garantieperiode, dan za de verkoper het Produkt repareren of latent repareren op+zijn eigenaosten alwaar de verkoper dit geschikt zouachten, behalve in het geval dat dit onmogelijk of buitensporig zou zich.
1.4 Indien het Produkt Niet gerepareerd of verwangen kan worden, dan kan de koper na verhouding prijsreduktie aanvragen, of, indien het defekt belangrijk genoeg is, de ontbinding van het verkoopcontract aanvragen.

1.5 Die delen van het Produkt die onder deze Garantie verrangen of gerepareerd zich, kuren de duur van de Garantieperiode voor het oorspronkelijke Produkt Niet verlappen, maar zullen beschikken over een eigene garantie.
1.6 Voor de toepassing van deze garantie moet de koper daankoopdatum en de levering van het Produkt konnen aantonen.
1.7 Indien er mehr dan zes maanden verlopen zijn sinds de levering van het Produkt aan de koper, en deze plotseling aangeeft dat het Produkt Niet aan de eisen voldoet, dan zal de koper de oorsprong en het bestaan van de volgens hem bestaande defekten要去enKnown aantonen.
1.8 Dit Garantiecertifikaat beperkt of veroordeelt nicht bij voorbaat de rechten die gebruikers hebben en die gebaseerd zich op nationale normen.

2 BIJZONDERE VOORWAARDEN

2.1 Deze garantie dekt de produits waarnaar deze handleiding verwijst.
2.2 Het huidige Garantiecertifikaat is slechts van toepassing in landen van de Europese Unie.
2.3 Voor de toepassing van deze garantie en in geval deze garantie van toepassing is al naar gelang de series en het model van het Produkt, moet de koper de aanwijzingen van de Fabrikant in de documenten die bij het Produkt bijgesloten zich, strikt opvolgen.
2.4 Indien er een tijdsperiode vastgesteld worden voor de verwangting, het onderhoud of het reinigen van verschillende delen of onderdelen van het Produkt, dan is de garantie alleen geldig in geval deze tijdsperiode strikt aangehonden is.

3 BEPERKINGEN

3.1 De huidige garantie is uitsluitend geldig bij verkoop aan gebruikers, waar bij onder "gebruiker" verstaan worden een persoon die het Produkt aanschaft met een doel dat Niet binnen het gebied van zijn professionele activiteiten valt.
3.2 Er bestaat geen garantie in verband met normale slijtage bij gebruik van het Produkt. Wat betreft de delen, componenten en/of verwangbare of verwbruikmaterialen zoals batterijen, gloeilampen, enz. zal men zich moeten richten aan hetgeen in de documenten staat die het Produkt verzeken.
3.3 De garantie dekt Niet de gevallen waar bij het Produkt (i) onderhevig is geweest aan ongepast gebruik, (ii) gerepareerd, onderhonden of gemanipuleerd is door een persoon die waaroor geen toestemming heeft, of (iii) gerepareerd of onderhonden is met Niet oorspronkelijke onderdelen. Indien het defekt van het Produkt het gevolg is van een Incorrecte installerering of ingebrukneming, dan is deze garantie slechts van toepassing indien de installerering of ingebrukneming in kwestie in het contract van koop en verkoop van het Produkt opgenomen is en door de verkoper of onder diens verantwoordinguitgevoerd is.
