90230 (CN) - Riscaldamento GRE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Riscaldamento solare per piscina
Marca	GRE
Modello	90230 (CN)
Utilizzo	Riscaldare l'acqua della piscina con energia solare
Portata minima pompa	2000 l/h
Inclinazione consigliata	30°
Orientamento consigliato	Sud
Raccordi tubi	32 mm e 38 mm (con riduzione fornita)
Contenuto della confezione	Impianto solare con coperchio trasparente, piedi retrattili, tubi lunghi (1,2 m), tubo corto, 2 adattatori 32/38 mm, sacchetto di fascette stringitubo, riduzione in gomma 38/32 mm, coperchio bianco, istruzioni di montaggio
Montaggio	Semplice, richiede un cacciavite
Numero massimo in serie	Massimo 4 impianti
Capacità indicativa	1 impianto per una piscina di 7500 L (in base all'irraggiamento solare)
Protezione invernale	Svuotare completamente l'impianto e conservare al riparo dal gelo
Materiale principale	Plastica (coperchio trasparente, tubo spiralato)
Manutenzione	Pulire il coperchio trasparente da sporco e polvere
Sicurezza	Bassa perdita di pressione, può rimanere collegato senza irraggiamento solare
Alimentazione	Solare passiva (richiede una pompa di filtrazione esistente)
Colori	Coperchio trasparente, coperchio bianco fornito per giornate molto calde
Riparabilità	Non specificata, parti non dettagliate

Domande frequenti - 90230 (CN) GRE

Come installare il riscaldamento solare GRE 90230 ?

Per l'installazione, posizionare il riscaldamento solare rivolto a sud con un'inclinazione di 30° utilizzando i piedi retrattili. Collegare i tubi (32 o 38 mm) alla pompa filtrante esistente (portata min. 2000 l/h). Utilizzare un cacciavite per fissare le fascette stringitubo.

Quale portata della pompa è necessaria ?

La portata minima richiesta è di 2000 l/h. Una pompa di filtrazione standard è generalmente adatta.

Si può utilizzare il riscaldamento solare senza sole ?

Sì, l'apparecchio può rimanere collegato anche senza irraggiamento solare perché provoca solo una bassa perdita di pressione.

Come collegare più impianti solari ?

È possibile montare fino a 4 impianti in serie utilizzando i tubi corti forniti. Per piscine grandi, preferire un montaggio in parallelo con 2 o 3 serie.

Quale inclinazione e orientamento sono consigliati ?

L'inclinazione ottimale è di 30° e l'orientamento deve essere a sud per un irraggiamento solare massimo.

Come proteggere l'apparecchio in inverno ?

In inverno, svuotare completamente l'impianto per evitare il gelo, quindi conservarlo in un luogo asciutto e al riparo dal gelo.

Quali sono i raccordi disponibili ?

Il riscaldamento solare è dotato di raccordi per tubi da 32 mm e 38 mm. È fornita una riduzione in gomma 38/32 mm per il passaggio da 38 mm.

Per quale dimensione di piscina è progettato un singolo modulo ?

Un modulo è progettato per una piscina di circa 7500 litri, valore indicativo in base all'irraggiamento solare.

Cosa fare con tempo molto caldo ?

Utilizzare il coperchio bianco fornito per evitare un surriscaldamento dell'acqua.

Quali strumenti sono necessari per il montaggio ?

L'unico strumento necessario è un cacciavite per fissare le fascette stringitubo.

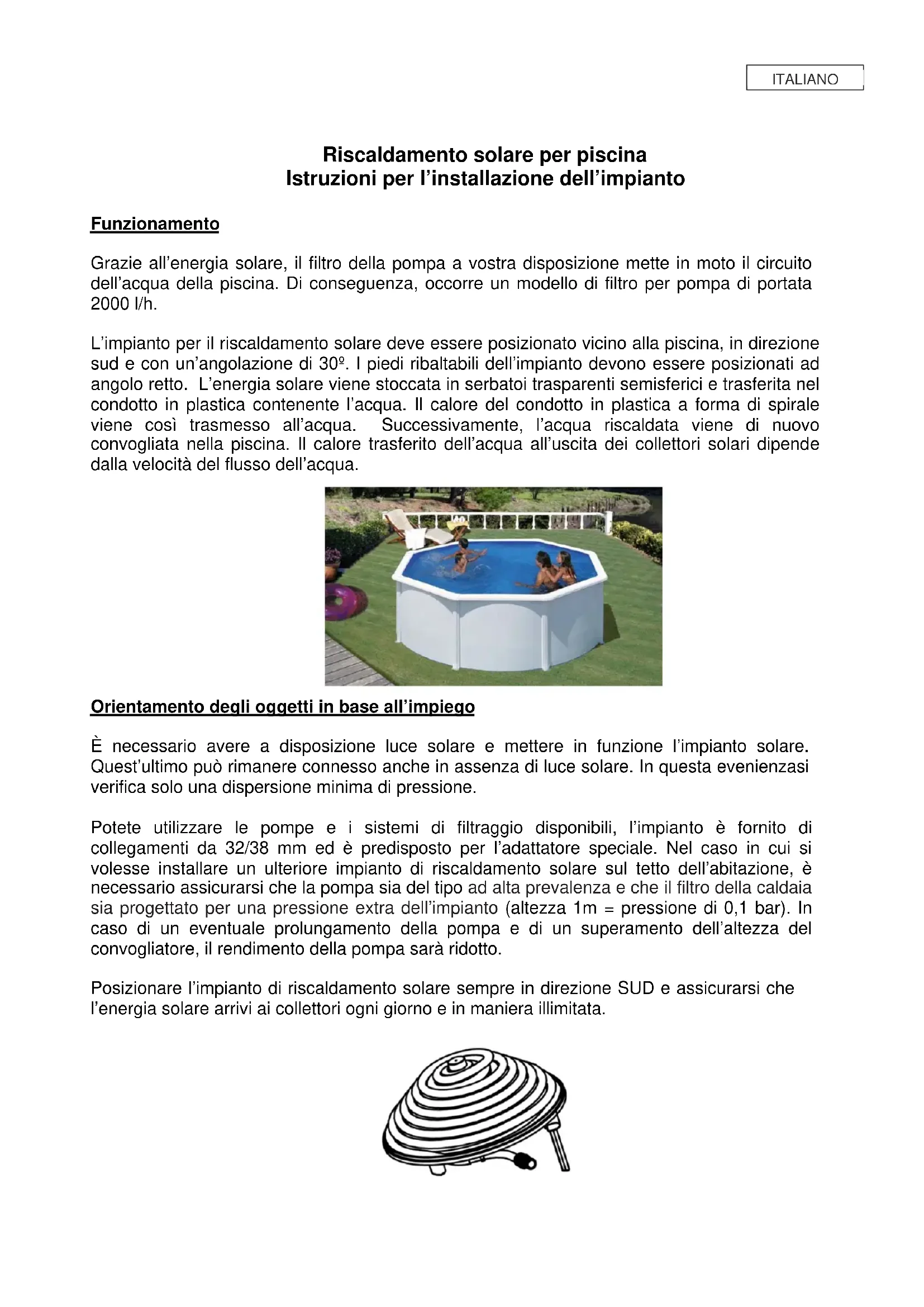

MANUALE UTENTE 90230 (CN) GRE

Riscaldamento solare per piscina Istruzioni per l'installazione dell'impianto

Funzionamento

Grazie all'energia solare, il filtro della pompa a vostra disposizione mette in moto il circuito dell'acqua della piscina. Di conseguenza, occorre un modello di filtrro per pompa di portata 2000 l/h.

L'impiano per il riscaldamento solare deve essere posizionato vicino alla piscina, in direzione sud e con un'angolazione di 30^ . I piedi ribaltabili dell'impianto devono essere positizonati ad angolo retto. L'energia solare viene stoccata in serbatoi trasparenti semisferici e trasferita nel condotto in plastica contente l'acqua. Il calore del condotto in plastica a forma di spirale viene così trasmesso all'acqua. Successivement, l'acqua riscaldataiene di nuovo convogliata nella piscina. Il calore trasferito dell'acqua all'uscita dei collettori solari dipende dalla velocità del flusso dell'acqua.

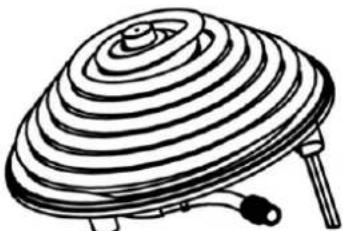

Orientamento degli oggetti in base all'impio

È necessario ave a disposizione luce solare e mettere in funzione l'impianto solare. Quest'ultimo cui rimanere connesso anche in assenza di luce solare. In questa evenienzasi verifica solo una dispersione minima di pressione.

Potete utilizzare le pompe e i sistemi di filtraggio disponibili, l'impianto è fornito di collegamenti da 32/38 mm ed è predisporto per l'adattatore speciale. Nel caso in cui si volesse installare un ulteriore impianto di riscaldamento solare sul fatto dell'abitazione, è necessario assicurarsi che la pompa sia del tipo ad alta prevalenza e che il fatto della caldaia sia progettato per una pressione extra dell'impianto (altezza 1m = pressione di 0,1 bar). In caso di un eventuale prolongamento della pompa e di un superamento dell'altezza del convogliatore, il rendimento della pompa sare è ridotto.

Posizione are l'impiano di riscaldamento solare sempre in direzione SUD e assicurarsi che l'energia solare arrivati ai collettori agli giorni e in maniera illimitata.

Posizione i piedi ribaltabili dell'impiano per impostare l'angolazione giusta di 30^ . Per l'installazione dell'impiano su un fatto, si raccomanda di rispetto alla angolazione.

In dotazioneanche un telo bianco per coprire l'impianto, dautilizzare durante le giornate più calde per evitare un eccessivo surriscaldamento dell'acqua.

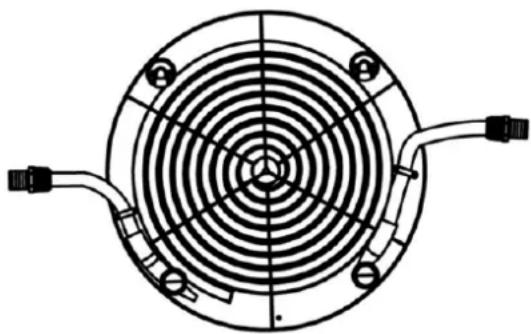

Sistema di montaggio

E necessario disporre solo di un cacciavite, che servirà per fissare i tubi all'impianto solare. Per un'installazione "singola" utilizzato i tubi più lunghi contenuti nella confezione. Nel caso in cui si vogliano installare più impianti, utilizzato i tubi più corti, contenuti anch'essi nella confezione. Si consiglia di collegare un massimo 4 impianti in serie. Nel caso in cui siano necessari più impianti, come nel caso di piscine più grandi, si consiglia di collegarli in parallelo con 2 o 3serie.Seguire leindicazioni. Si consiglia di utilizzato un impianto per agli 7500 litri di acqua (si tratta di un valore indicativo, dipendente alla durata e dall'intensità dei raggi del sole).

Estrarre dall'imballaggio l'impiano solare e assicurarsi che sua presente quanto segue:

1. Impianto solare con serbatoio semisferico trasparente rimovabile.
2. Piede per il montaggio con un'angolazione di 30^ rispetto alla parte inferiore.
3. Tubo di circa 1,2 m per il collegamento dell'impianto solare alla piscina.
4. Tubo più piccolo per il collegamento di due impianti solari.
5. 2 adattatori per il collegamento 32 / 38mm
6. Set di morsetti.
7. Riduzione di gomma 38/32 mm.
8. Telo bianco.
9. Istruzioni per l'installazione.

Scegliere la posizione più idonea per il collocamento dell'impianto solare. Bloccare la pompa e assicurarsi che non scorra acqua alla piscina, bloccando es successivement chiudendo il tubo della piscina.

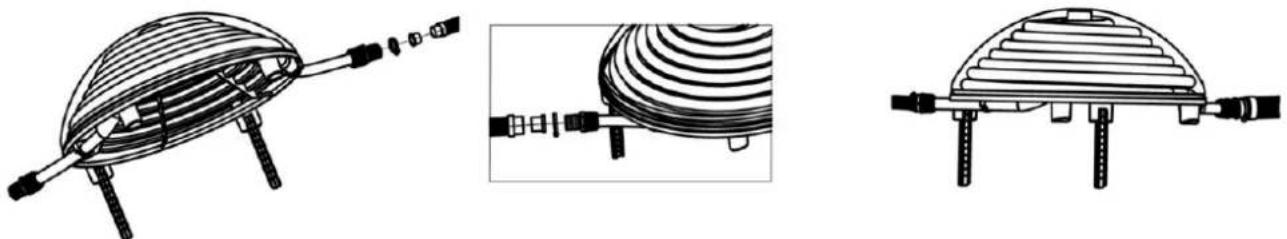

Montare i piedi della parte inferiore dell'impiano.

Montare i due adattatori nella parte inferiore dell'impiano.

Unire i tubi che collegano il filtro dell'impianto, l'impianto e la piscina.

Tubo di 32mm : da inseire direttamente sull'adattatore e da fissare con i morsetti del tubo.

Tubo di collegamento di 38 mm: inseire prima la riduzione di gomma di 32/38 mm sull'adattatore e successivement inseire il tubo di 38 mm nella riduzione e fissarlo con i morsetti del tubo stesso.

Rimuovere eventuale polvere o sporco dal serbatoio semisferico trasparente. Aprire il condotto della piscina e azionare la pompa.

Controllare l'apparecchio e che la conduttura del tubo sua chiusa correttamente.

Grazie all'impiano solare sare possibile risparmiare denaro e riscaldare l'acquaenza alcun costo.

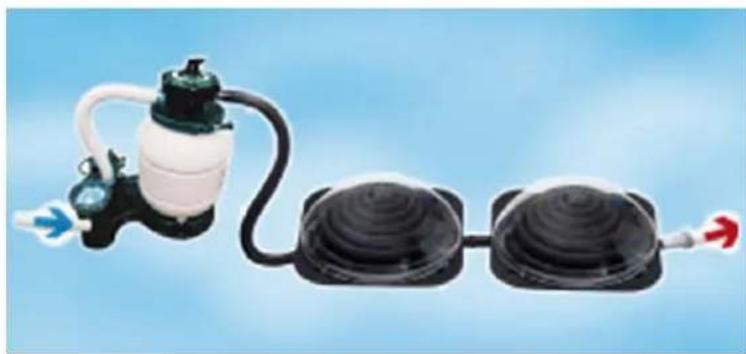

Sistema di installmente ad avvio multiplo

Come sopra descririto, occorroso solo i tubi piccoli per il collegamento dell'impianto del riscaldamento solare ad altri appearecchi.

Svernamento

Per evitare eventuali danni causati dal gelo, è necessario svuotare il systema durante l'inverno e conservarlo in un luogo asciutto e privo di gelo.
