Tipo de produto	Aquecimento solar para piscina
Marca	GRE
Modelo	90230 (CN)
Utilização	Aquecer a água da piscina por energia solar
Fluxo mínimo da bomba	2000 l/h
Inclinação recomendada	30°
Orientação recomendada	Sul
Conexões de tubo	32 mm e 38 mm (com redução fornecida)
Conteúdo da entrega	Instalação solar com tampa transparente, pés retráteis, tubos longos (1,2 m), tubo curto, 2 adaptadores 32/38 mm, saco de braçadeiras, redução de borracha 38/32 mm, tampa branca, manual de montagem
Montagem	Simples, requer uma chave de fenda
Número máximo em série	4 instalações no máximo
Capacidade indicativa	1 instalação para uma piscina de 7500 L (conforme exposição solar)
Proteção inverno	Purgar completamente o sistema e armazenar protegido do gelo
Material principal	Plástico (tampa transparente, tubo espiralado)
Manutenção	Limpar a tampa transparente de sujeira e poeira
Segurança	Baixa perda de pressão, pode permanecer conectado sem radiação solar
Alimentação	Solar passiva (requer uma bomba de filtração existente)
Cores	Tampa transparente, tampa branca fornecida para dias muito quentes
Reparabilidade	Não especificada, peças não detalhadas

Perguntas frequentes - 90230 (CN) GRE

Como instalar o aquecedor solar GRE 90230?

Para a instalação, coloque o aquecedor solar voltado para o sul com uma inclinação de 30° usando os pés retráteis. Conecte os tubos (32 ou 38 mm) à bomba de filtração existente (fluxo min. 2000 l/h). Use uma chave de fenda para fixar as braçadeiras.

Qual fluxo de bomba é necessário?

O fluxo mínimo necessário é de 2000 l/h. Uma bomba de filtração padrão geralmente é adequada.

Pode-se usar o aquecedor solar sem sol?

Sim, o aparelho pode permanecer conectado mesmo sem radiação solar, pois causa apenas uma baixa perda de pressão.

Como conectar várias instalações solares?

Você pode montar até 4 instalações em série usando os tubos curtos fornecidos. Para piscinas grandes, prefira uma montagem em paralelo com 2 ou 3 séries.

Qual inclinação e orientação são recomendadas?

A inclinação ideal é de 30° e a orientação deve ser voltada para o sul para máxima exposição solar.

Como proteger o aparelho no inverno?

No inverno, purgue completamente o sistema para evitar congelamento e armazene-o em local seco e protegido do gelo.

Quais são as conexões disponíveis?

O aquecedor solar é equipado com conexões para tubos de 32 mm e 38 mm. Uma redução de borracha 38/32 mm é fornecida para a passagem de 38 mm.

Para qual tamanho de piscina é projetado um único módulo?

Um módulo é projetado para uma piscina de aproximadamente 7500 litros, valor indicativo conforme a exposição solar.

O que fazer em tempo muito quente?

Use a tampa branca fornecida para evitar superaquecimento da água.

Quais ferramentas são necessárias para a montagem?

A única ferramenta necessária é uma chave de fenda para fixar as braçadeiras.

MANUAL DE UTILIZADOR 90230 (CN) GRE

Reservamno-nos no derelto de alterar, total ou parcialmente as caeteristicas os nosso artigos ou o conteudoeste documento sem aviso previo.

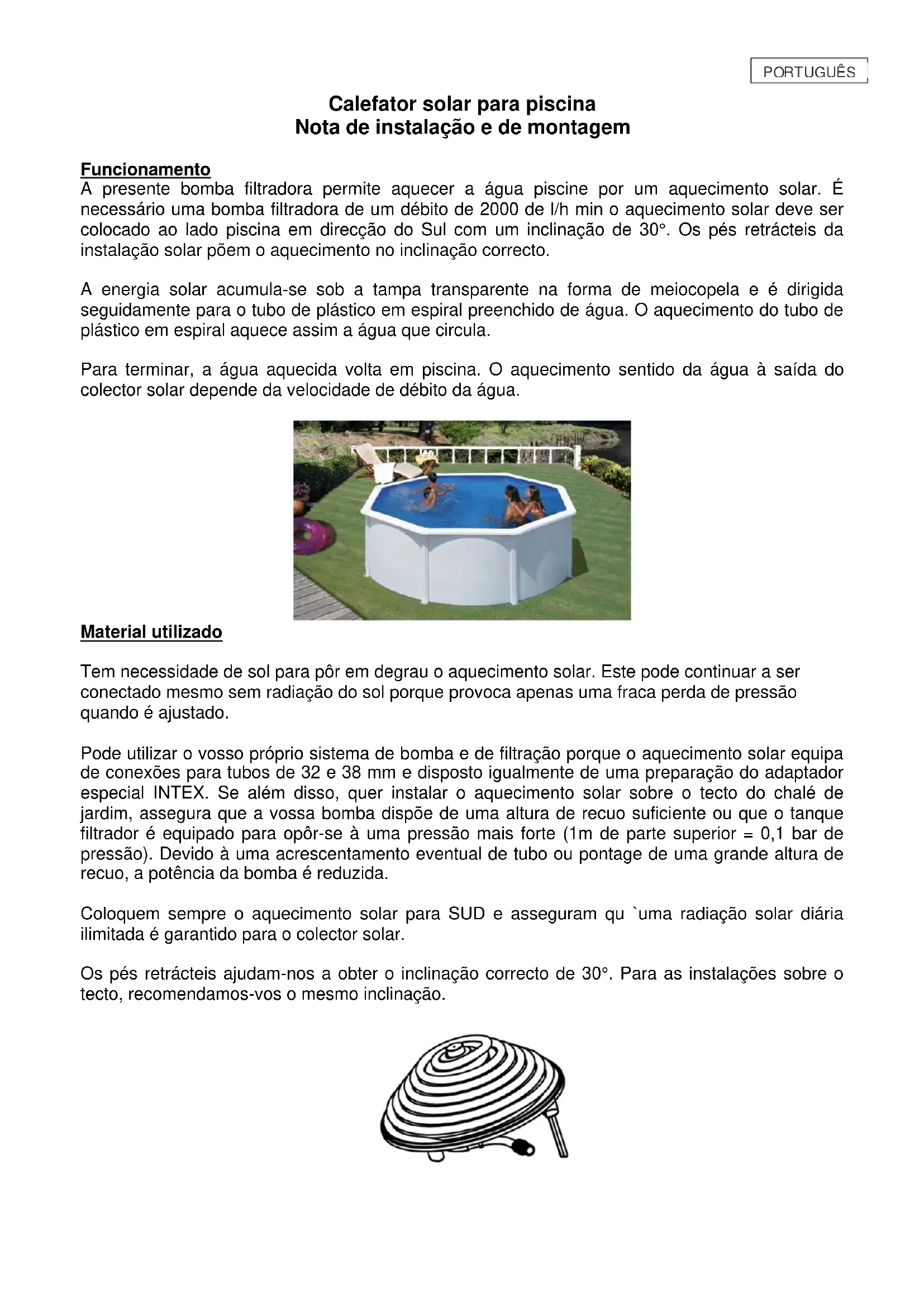

Calefator solar para piscina Nota de instalacao e de montagem

Funcionamento

A presente bomba filtradora permite aquecer a agua piscine por um aquecimento solar. É necessário uma bomba filtradora de um débito de 2000 de l/h min o aquecimento solar deve ser colocado ao LHdo piscina em direcção do Sul com um inclinação de 30^ .Os pés retrácteis da instalação solar poem o aquecimento no inclinação correto.

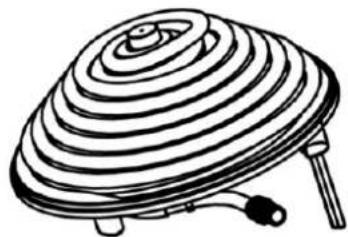

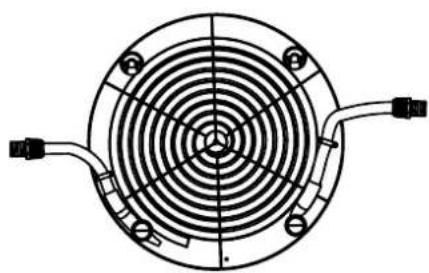

A energia solar acumula-se sob a tampa transparente na forma de meiocopela e é dirigida seguidamente para o tubo de plácico em espiral preenchido de água. O aquecimento do tubo de plácico em espiral aquece assim a água que circula.

Para terminar, a agua aquecida volta em piscina. O aquecimento sentido da agua à saída do colector solar depende da velocidade de débito da agua.

Materialutilizzato

Tem necessidade de sol para por em degrau o aquecimento solar. Este pode continuar a ser connectado mesmo sem radiação do sol quando provoca apenas uma fraça perda de pressão quando é ajustado.

Pode usar o是你proprioSYSTEMa de bombe e de filtracao porque o aquecimento solar equipa de conexoes para tubos de 32 e 38 mm e disporto igualmente de uma preparacao do adaptador especial INTEX. Se&Mdisso,quer instalaro aquecimento solar sobre o tecto do chalé de jardim,assegura que a vossa bomba dispoe de una altitude de recuo suficiente ou que o tanque filtrador é equipado para opor-se à uma pressao mais forte (1m de parte superior = 0,1 bar de pressao).Devido a umacrescentamento eventual de tubo ou pontage de uma grande altitude de recuo,a potencia da bomba é reduzida.

Coloquem sempre o aquecimento solar para SUD e assegurar qu 'uma radiação solar diária ilimitada é garantido para o colector solar.

Os pés retrácteis ajudam-nos a obter o inclinação correto de 30^ . Para as instalações sobre o tecto, recomendamos-vos o mesmo inclinação.

No conteudo da entrega encontrará uma tampa branca - pode utiliser este aquando de dias muito quentes. Assim, evita que a água aqueça-se mais.

Montagemistema simple

O singular instrumento necessario é uma chave de fenda para fixar os tubos ao aquecimento solar. Para uma instalação "simples", pode utilizear longos os tubos entrega. Se deseja conectar varias instalações, utilizes o tubo corre igualmente entrega. Recomendamos-vos que monte uma série de 4 instalações solares(Maximos se tem necessidade de mais instalacoes solares, por exemplo para grandes piscines, nos recomenda-vos um desencadeamento paralelo com 2 ou 3 séries. Olhem cuidadosamente o esquema.

Recomendamos utilize 1 instalação solar para piscine de 7500 litres de água (valor indicativo em funcção da duração e a potência da radiação solar).

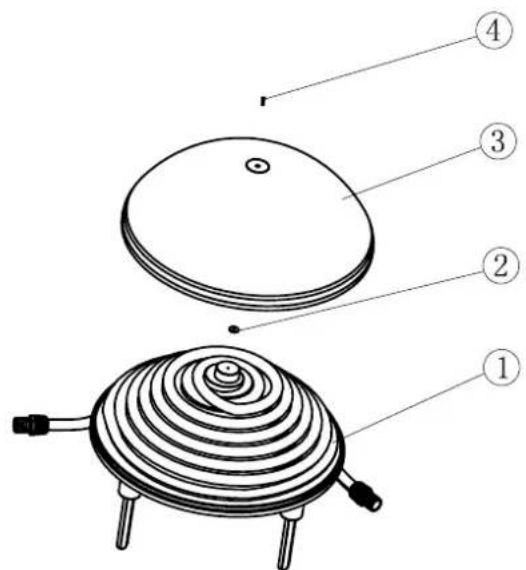

Desempacotem a instalacao solar e asseguram de ter todas as peças abaixo:

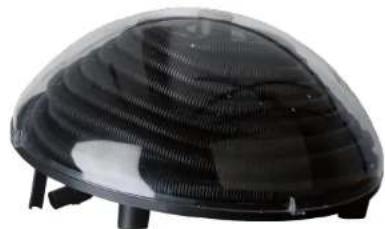

1. Instalação solar com tampa transparente na forma de meiocopela amovível.
2. Coloquem os pés a montar sobre a parte inferior para obter um inclinação de 30^
3. Longo tubo (env.1, 2 metro) para conectar a instalacao solar piscine
4. Tubo corre para conectar das instalacoes solares ao mesmo tempo.
5. 2 Adaptador de conexão 32 / 38mm
6. Saquinho de colares serrage
7. Reducão borracha 38/32 de mm
8. Tampa branca
9. Nota de montagem

Procurem a posicao correcta para colocar osystema solar.

Parem a bomba e asseguram que a agua não pode mais escoar-se piscine quando broqueia ou fecha a alimentação.

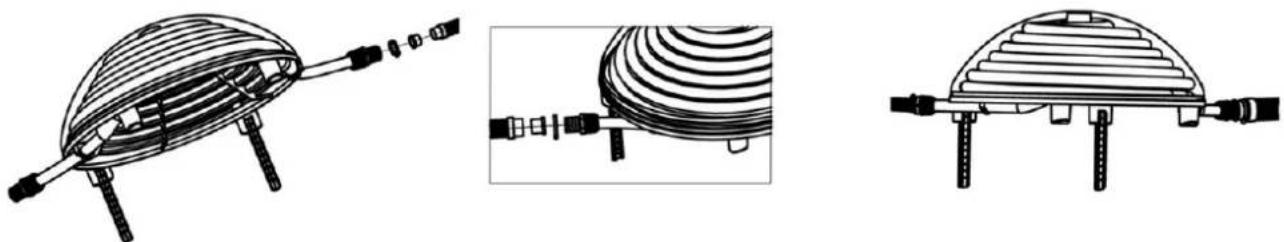

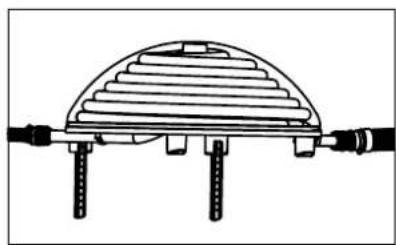

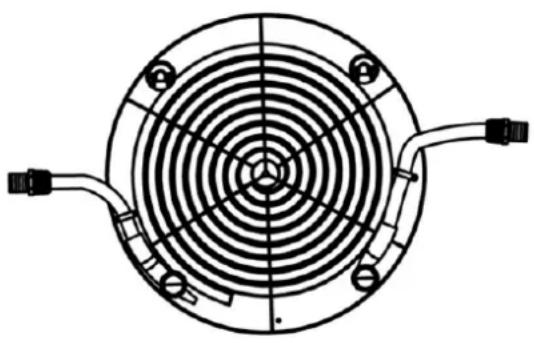

Montem os pés sobre a parte inferior da instalação solar.

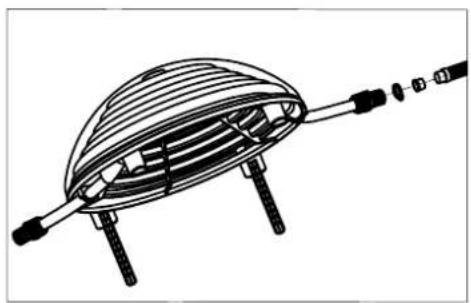

Montem os dois adaptations de conexão sobre a parte inferior da instalação solar.

Conectem os tubos entre a instalação de filtragem, a instalação solar e piscina.

Conexão tubo 32 mm: este é metido directamente no adaptor de conexão e fixado com o colar serrage.

Conexão tubo 38 mm: Mete-se primeiro a redução borracha de 32/38 de mm no adaptor de conexão.

Seguidamente o tubo de 38 mm é metido na redução e fixado com um colar serrage.

Opção (não faz parte da entrega): Adaptador especial Intex ref. 00-40934. Este é obligatório para grandes piscines INTEX equipos de uma bomba filtradora à cartucho a partir de 5.700 l/h.

Retiram a sujidade e a poeira da tampa transparente na forma de meiocopela.

Abrem a alimentacao de agua piscine e engrenam a bomba. Controlam a impermeabilitad do aparelho e os tubos.

Actualmente pode economizar dinheiro gratas instalacao a solar e aquecer a vossa agua Gratisamente.

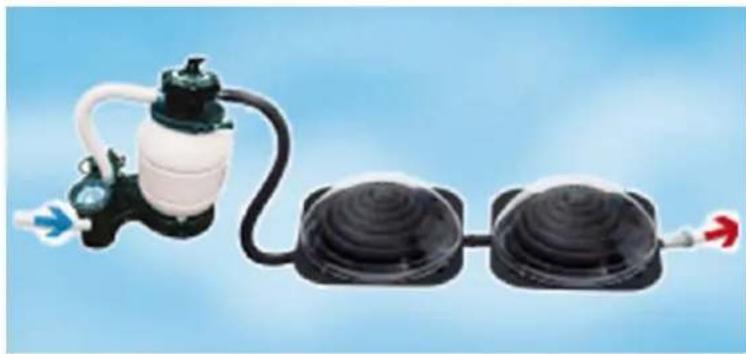

InstalacaoSYSTEMAMultiplo

Montagem identica a o descreve acima, salvo que aquei utilize-se os tubos curtos para conectar a instalacao solar aos outros aparhos.

Proteção inverno

Para fazer os problemas de gelo, o Sistema deve ser purgado inteiramente durante a estação inverno.

É necessário armazenar o aparelho num lugar seco e ao abrigo do gelo.

1

2

3

4

5

7

+3^ C

			x1	x2	x3	x4
∅ 2,43 m ↑76 cm	2.419 I	2 m³	1 d + 3 h	12 h	10 h	8 h
∅ 3,05 m ↑76 cm	3.848 I	4 m³	1 d + 17 h	20 h	15 h	10 h
∅ 4,57 m ↑1,20 m	14.122 I	14 m³	6 d + 5 h	3 d + 3 h	2 d + 3 h	1 d + 15 h
∅ 4,87 m ↑1,32 m	19.131 I	19 m³	8 d + 10 h	4 d + 5 h	2 d + 20 h	2 d + 3 h
∅ 5,48 m ↑1,32 cm	22.279 I	22 m³	9 d + 20 h	4 d + 22 h	3 d + 8 h	2 d + 12 h
7,31x3,65m ↑1,20 m	20.438 I	20 m³	9 d	4 d + 12 h	3 d	2 d + 8 h
8,53x3,65m ↑1,20 m	24.268 I	24 m³	10 d + 17 h	5 d + 8 h	3 d + 15 h	2 d + 17 h
9,75x4,87m ↑1,32 m	54.296	54 m³	23 d + 22 h	12 d	8 d	6 d

d : day / día / jour / Tag / días / dag / dia h: hour / hora / heures / Stunden / ore / uu
