Produkttyp	Solarheizung für Schwimmbecken
Marke	GRE
Modell	90230 (CN)
Verwendung	Erwärmt das Schwimmbadwasser mit Sonnenenergie
Mindestpumpendurchfluss	2000 l/h
Empfohlener Neigungswinkel	30°
Empfohlene Ausrichtung	Süden
Schlauchanschlüsse	32 mm und 38 mm (mit beiliegendem Reduzierstück)
Lieferumfang	Solaranlage mit transparenter Abdeckung, ausziehbare Füße, lange Schläuche (1,2 m), kurzer Schlauch, 2 Adapter 32/38 mm, Beutel mit Schlauchschellen, Gummi-Reduzierstück 38/32 mm, weiße Abdeckung, Montageanleitung
Montage	Einfach, benötigt einen Schraubendreher
Maximale Anzahl in Reihe	Maximal 4 Anlagen
Ungefähre Kapazität	1 Anlage für ein Schwimmbecken mit 7500 L (je nach Sonneneinstrahlung)
Winterschutz	System vollständig entleeren und frostfrei lagern
Hauptmaterial	Kunststoff (transparente Abdeckung, Spiralschlauch)
Wartung	Transparente Abdeckung von Schmutz und Staub reinigen
Sicherheit	Niedriger Druckverlust, kann ohne Sonneneinstrahlung angeschlossen bleiben
Stromversorgung	Passiv-Solar (erfordert eine vorhandene Filterpumpe)
Farben	Transparente Abdeckung, weiße Abdeckung für sehr heiße Tage beigelegt
Reparierbarkeit	Nicht angegeben, Teile nicht aufgeführt

Häufig gestellte Fragen - 90230 (CN) GRE

Wie installiere ich die Solarheizung GRE 90230?

Für die Installation platzieren Sie die Solarheizung mit den ausziehbaren Füßen nach Süden mit einer Neigung von 30°. Schließen Sie die Schläuche (32 oder 38 mm) an die vorhandene Filterpumpe an (Mindestdurchfluss 2000 l/h). Verwenden Sie einen Schraubendreher, um die Schlauchschellen zu befestigen.

Welcher Pumpendurchfluss ist erforderlich?

Der erforderliche Mindestdurchfluss beträgt 2000 l/h. Eine Standard-Filterpumpe ist in der Regel geeignet.

Kann die Solarheizung ohne Sonne verwendet werden?

Ja, das Gerät kann auch ohne Sonneneinstrahlung angeschlossen bleiben, da es nur einen geringen Druckverlust verursacht.

Wie schließe ich mehrere Solaranlagen an?

Sie können bis zu 4 Anlagen in Reihe mit den beiliegenden kurzen Schläuchen montieren. Für große Becken bevorzugen Sie eine parallele Montage mit 2 oder 3 Reihen.

Welcher Neigungswinkel und welche Ausrichtung werden empfohlen?

Der optimale Neigungswinkel beträgt 30° und die Ausrichtung sollte vollständig nach Süden sein, um maximale Sonneneinstrahlung zu erhalten.

Wie schütze ich das Gerät im Winter?

Im Winter das System vollständig entleeren, um Frost zu vermeiden, und dann an einem trockenen, frostfreien Ort lagern.

Welche Anschlüsse sind verfügbar?

Die Solarheizung ist mit Anschlüssen für Schläuche von 32 mm und 38 mm ausgestattet. Ein Gummi-Reduzierstück 38/32 mm wird für den Übergang von 38 mm mitgeliefert.

Für welche Beckengröße ist ein einzelnes Modul ausgelegt?

Ein Modul ist für ein Schwimmbecken von ca. 7500 Litern ausgelegt, Richtwert je nach Sonneneinstrahlung.

Was tun bei sehr heißem Wetter?

Verwenden Sie die mitgelieferte weiße Abdeckung, um eine Überhitzung des Wassers zu vermeiden.

Welche Werkzeuge werden für die Montage benötigt?

Das einzige benötigte Werkzeug ist ein Schraubendreher zum Befestigen der Schlauchschellen.

BEDIENUNGSANLEITUNG 90230 (CN) GRE

EN SOLAR HEATING
ES CALENTADOR SOLAR
FR RECHAUFFEUR SOLAIRE
DE SOLAR-SCHWIMMBADBEHZUNG
RISCALDATORE SOLARE
VERWARMER OP ZONNE-ENERGIE
CALEFATOR SOLAR

Instruction Manual - Manual de Instrucciones Manuel d'instructions - Bedienungsanleitung Manuale delle instruzioni - Handleiding met instructies Manual de instruções

Wir behalten uns dasrecht vor die eigenschaften unserer Produkte oder den inhalt dieser prospektes teilweise oder vollstanding, ohne vorherige benachichtigung su andern. Cl riservamo il diritto di cuiare totalemente o parzialmente le caratteristiche tecniche dei nostri prodotti ed il contento di quello documento sanza nessum preavviso.

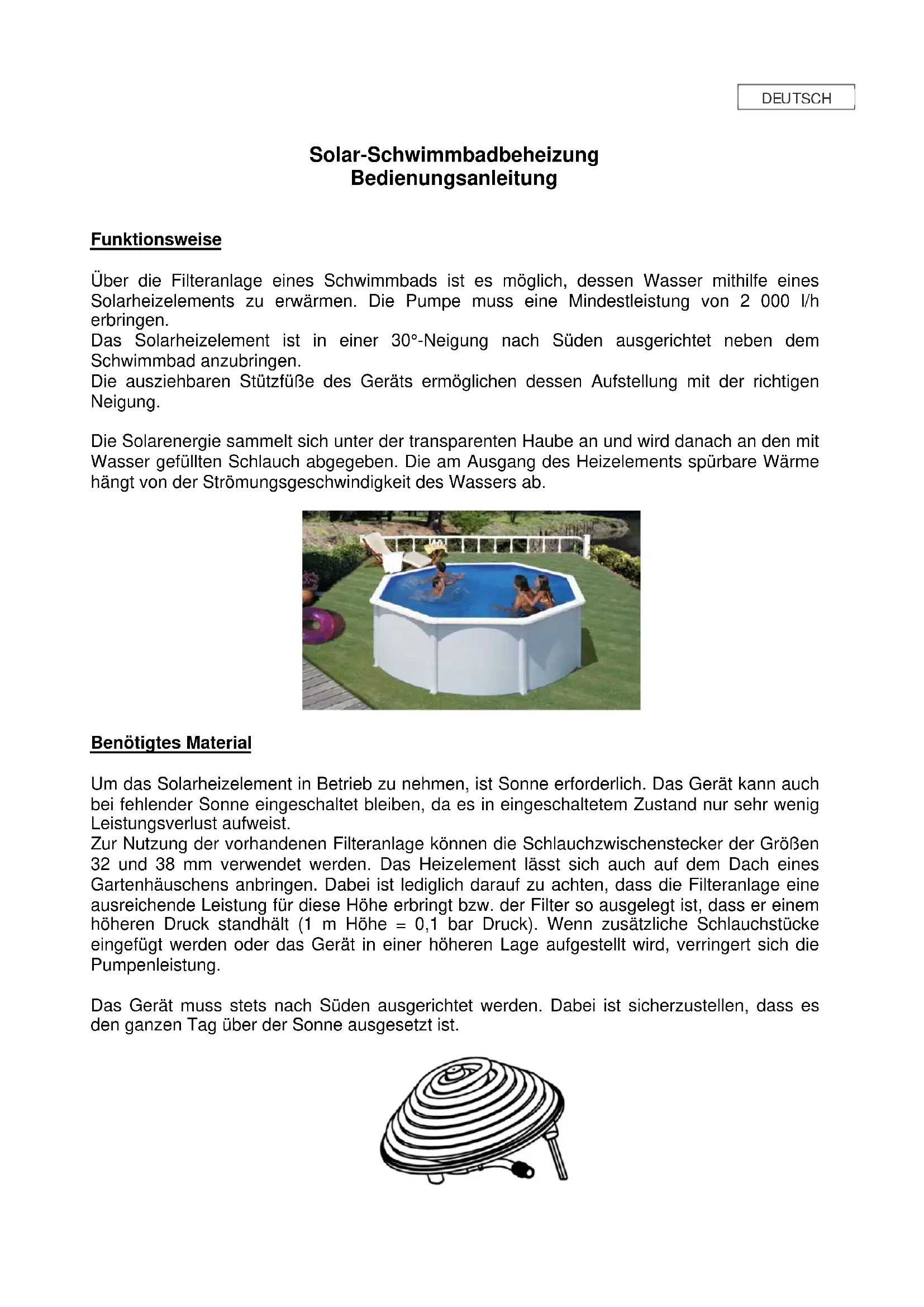

Solar-Schwimmbadbeheizung Bedienungsanleitung

Funktionsweise

Über die Filteranlage eines Schwimmbads ist es möglich, dessen Wasser mithilfe eines Solarheizeelements zu erwämen. Die Pumpe muss eine Mindestleistung von 2000 l/h erbringen.

Das Solarheizelement ist in einer 30^ -Neigung nach Süssen ausgerichtet kein dem Schwimmbad anzubringen.

Die ausziehbaren Stützfuße des Gerats ermögen den dessen Aufstellung mit der richtigen Neigung.

Die Solarenergie sammelt sich unter der transparenten Haube an und wird danach an den mit Wasser gefüllten Schlauch abgegeben. Die am Ausgang des Heizelements spürbare Wärme hängt von der Strömungsgeschwindigkeit des Wassers ab.

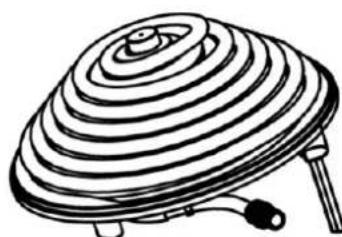

Benötigtes Material

Um das Solarheizelement in Betrieb zunehmen, ist Sonne erforderlich. Das Gerät kann auch bei fehlender Sonne eingeschaltet bleiben, da es in eingeschalteten Zustand nur sehr weniger Leistungsverlust aufweist.

Zur Nutzung der vorhandenen Filteranlage konnen die Schlauchzwischenstecker der Grüben 32 und 38 mm verwendet werden. Das Heizelement lassst sich auch auf dem Dach eines Gartenhauschens anbringen. Dabei ist lediglich darauf zu achten, dass die Filteranlage eine ausreichende Leistung für diese Höhe erbringt bzw. der Filter so ausgelegt ist, dass er einem hohenen Druck standhalt (1 m Höhe = 0,1 bar Druck). Wenn zusätzliche Schlauchstücke eingefügt werden oder das Gerät in einer hohenen Lage aufgestellt wird, verringgert sich die Pumpenleistung.

Das Gerät muss stets nach Süden ausgerichtet werden. Dabei ist sicherzustellen, dass es den ganzen Tag über der Sonne ausgesetzt ist.

Mithilfe der ausziehbaren Standfußälasst sich die richtige Neigung von 30^ einstellen. Für Dachinstallationen empfeht sich der gleiche Winkel.

Mitgeliefert wird eine weiße Abdeckhülle, die an extrem freißen Tagen eingesetzt werden kann, um zu verhindern, dass sich das Wasser zu sehr erwartmt.

Einfache Montage

An Werkzeug wird ledigious ein Schraubenzieher benötigt, um den Schlauch an das Solarheizelement anzuschreiben. Zur einfahren Installation konnen die mitgelieferten langen Schläuche verwendet werden. Falls mehr als ein Heizelement angeschlossen werden soll, kann das mitgelieferte kurze Schlauchstück eingesetzt werden. Es wird empfohlen, nicht mehr als 4 Solarheizelemente in Reihe anzuschreiben. Werden bei einem größeren Schwimmbad mehr Elemente benötigt, empfeht es sich 2 oder 3 Reihen parallel anzuschreiben.

Empfohlen wird jeweils ein Solarelement fur ein 7,5 bis 10m^3 grosses Schwimmbad. Dies ist ein Richtwert, der von Einstrahlungsdauer und -kraft der Sonne abhängt.

Einfache Montage

Vergewissern Sie sich beim Öffnen des Kartons, dass alle nachfolgend aufgelisteten Bestandteile vorhanden sind:

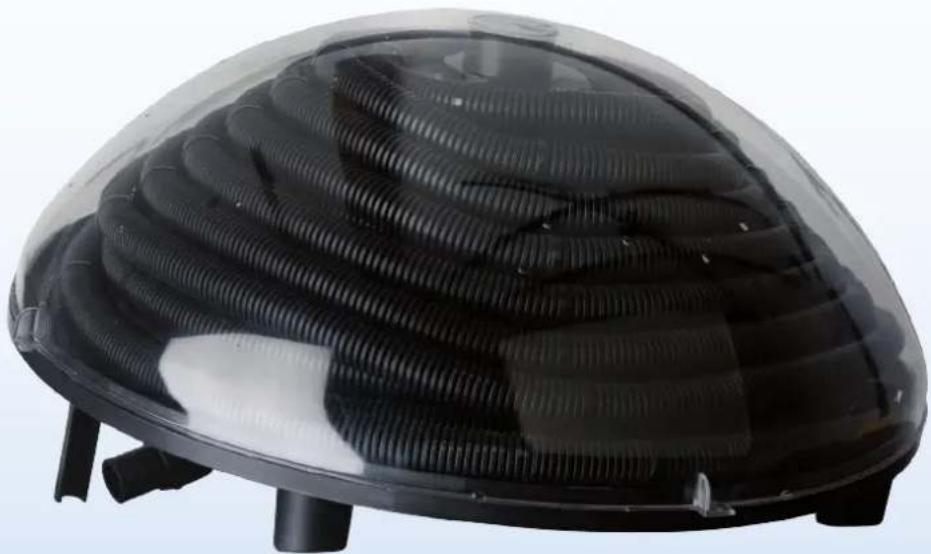

1-Solarheizelement mit abnehmbarer transparenter Haube
2- Ausfahrbare Standfuße an der Unterseite, um eine Neigung von 30^ zu erzielen
3- Langer Schlauch (ca. 1,2 m) für den Anschluss des Solarheizeelements an das Schwimmbad
4- Kurzer Schlauch für den gleichzeitigen Anschluss von 2 Heizelementen
5-2 Anschlussstücke für den Anschluss 32/38 mm
6- Beutel mit Metallklammern
7-Gummireduzierstuck 38 / 32mm
8-WeiBe Abdeckhülle
9-Bedienungsanleitung

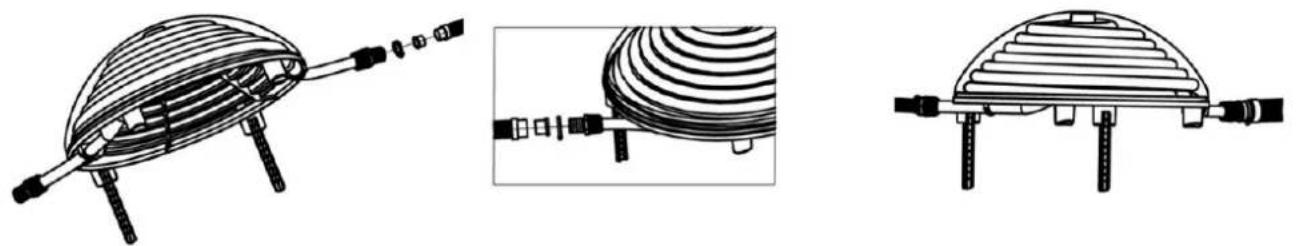

• Eine geeignete Stelle für das Aufstellen des Solarheizelements wahren
• Pumpe stoppen und sicherstellen, dass kein Wasser mehr im Umlauf ist
• Standfuße an der Unterseite des Solargerats montieren
• Die beiden Anschlussstücke an der Unterseite des Solarheizelements anbringen
• Die Schläuche zwischen der Filteranlage, dem Solarheizelement und dem Schwimmbad anbringen

Schlauchanschluss 32 mm: Dieser sitzt direkt am Anschlussstück. Mit Metallklammern befestigen

Schlauchanschluss 38 mm: Zuerst das Gummireduzierstück 32/38 mm am Anschluss anbringen. Dann den 38-mm-Schlauch am Anschlussstück anbringen und mit Metallklammern befestigen.

• Staub und Schmutz von der transparenten Haube entfernen
• Filteranlage mit offenem Wasserkreislauf starten
• Dichtigkeit von Heizelement und Schläuchen prufen
• Ab sofort können Sie durch kostenlose Erwärmen Ihres Schwimmbads mit dem Solarheizelement Geld sparen.

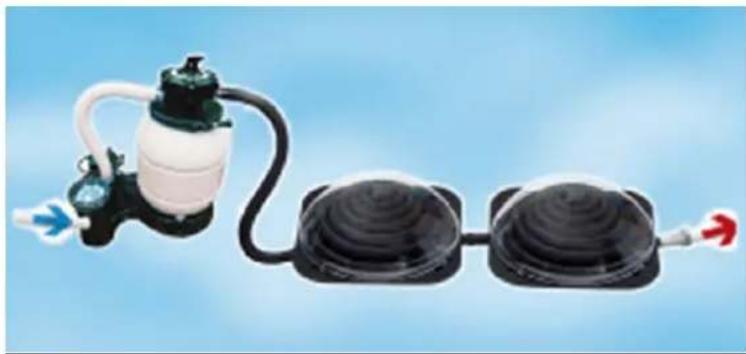

Einbau von mehr als einer Anlage

Montage erfolgt bereits wie oben beschrieben. Dabei kommt ledigious die kurzen Stücke zum Verbinden der Heizelemente unterinander zum Einsatz.

Schutz im Winter

Um Frostschäden zu vermeiden, im Winter das gesamte Wasser aus der Anlage ablassen. Das Heizelement an einem trockenen, frostgeschützten Ort aufbewahren.
