90230 (CN) - Chauffage GRE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffage solaire pour piscine
Marque	GRE
Modèle	90230 (CN)
Utilisation	Chauffer l'eau de la piscine par énergie solaire
Débit de pompe minimum	2000 l/h
Inclinaison recommandée	30°
Orientation recommandée	Sud
Raccords de tuyau	32 mm et 38 mm (avec réduction fournie)
Contenu de la livraison	Installation solaire avec couvercle transparent, pieds rétractables, longs tuyaux (1,2 m), tuyau court, 2 adaptateurs 32/38 mm, sachet de colliers de serrage, réduction en caoutchouc 38/32 mm, couvercle blanc, notice de montage
Montage	Simple, nécessite un tournevis
Nombre max en série	4 installations maximum
Capacité indicative	1 installation pour une piscine de 7500 L (selon ensoleillement)
Protection hiver	Purger complètement le système et stocker à l'abri du gel
Matériau principal	Plastique (couvercle transparent, tuyau spiralé)
Entretien	Nettoyer le couvercle transparent de la saleté et de la poussière
Sécurité	Faible perte de pression, peut rester raccordé sans rayonnement solaire
Alimentation	Solaire passive (nécessite une pompe de filtration existante)
Couleurs	Couvercle transparent, couvercle blanc fourni pour jours très chauds
Réparabilité	Non spécifiée, pièces non détaillées

FOIRE AUX QUESTIONS - 90230 (CN) GRE

Comment installer le chauffage solaire GRE 90230 ?

Pour l'installation, placez le chauffage solaire face au sud avec une inclinaison de 30° à l'aide des pieds rétractables. Raccordez les tuyaux (32 ou 38 mm) à la pompe filtrante existante (débit min. 2000 l/h). Utilisez un tournevis pour fixer les colliers de serrage.

Quel débit de pompe est nécessaire ?

Le débit minimum requis est de 2000 l/h. Une pompe de filtration standard convient généralement.

Peut-on utiliser le chauffage solaire sans soleil ?

Oui, l'appareil peut rester raccordé même sans rayonnement solaire car il ne provoque qu'une faible perte de pression.

Comment raccorder plusieurs installations solaires ?

Vous pouvez monter jusqu'à 4 installations en série en utilisant les tuyaux courts fournis. Pour de grandes piscines, préférez un montage en parallèle avec 2 ou 3 séries.

Quelle inclinaison et orientation sont recommandées ?

L'inclinaison optimale est de 30° et l'orientation doit être plein sud pour un ensoleillement maximal.

Comment protéger l'appareil en hiver ?

En hiver, purgez entièrement le système pour éviter le gel, puis stockez-le dans un endroit sec et à l'abri du gel.

Quels sont les raccords disponibles ?

Le chauffage solaire est équipé de raccords pour tuyaux de 32 mm et 38 mm. Une réduction en caoutchouc 38/32 mm est fournie pour le passage du 38 mm.

Pour quelle taille de piscine est conçu un seul module ?

Un module est conçu pour une piscine d'environ 7500 litres, valeur indicative selon l'ensoleillement.

Que faire par temps très chaud ?

Utilisez le couvercle blanc fourni pour éviter une surchauffe de l'eau.

Quels outils sont nécessaires pour le montage ?

Le seul outil nécessaire est un tournevis pour fixer les colliers de serrage.

MODE D'EMPLOI 90230 (CN) GRE

Nous nous reservons le croit de modifier totalement oru en partie les characteristiques de nos articles ou le contenu de ce document san pre avis.

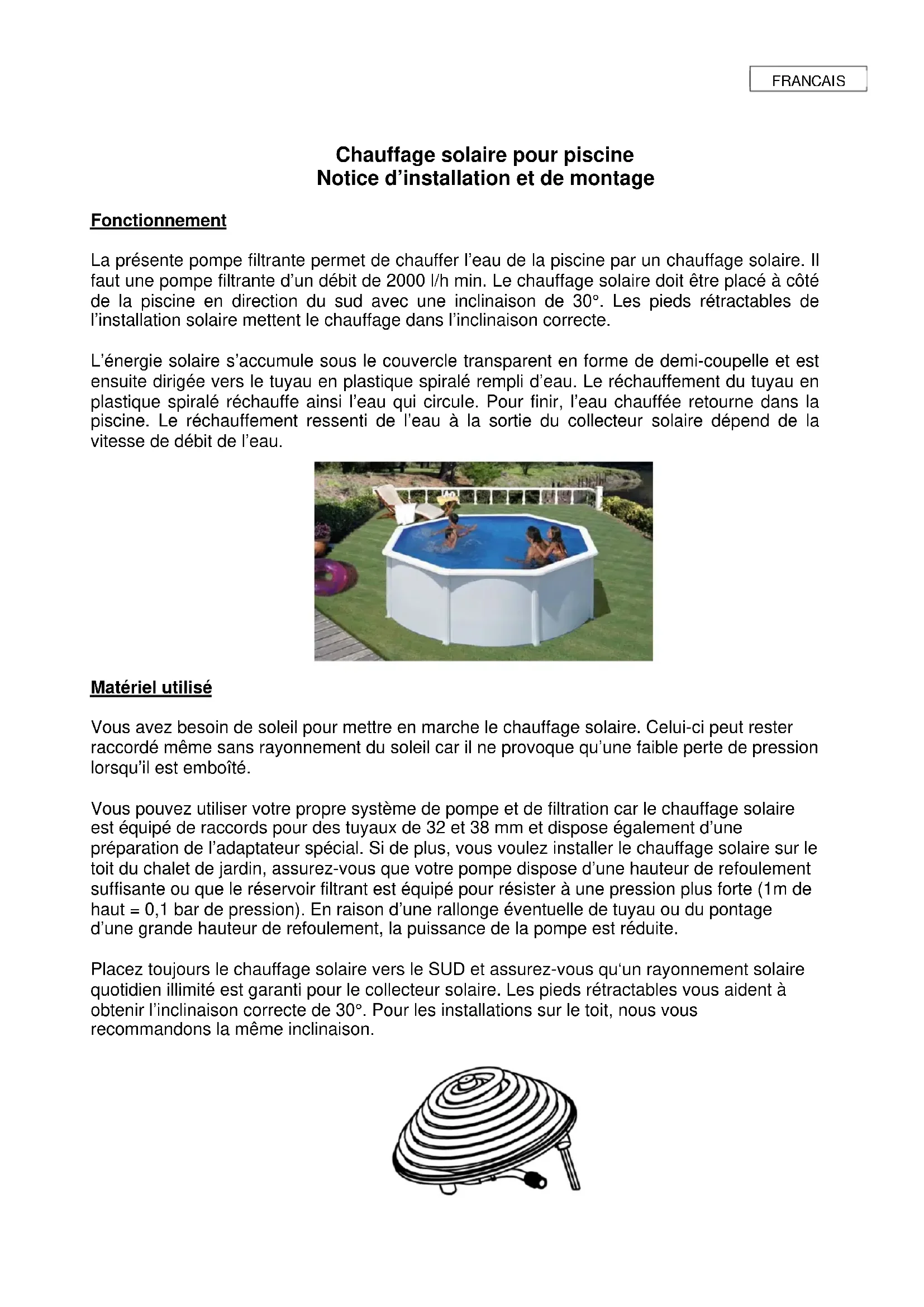

Chauffage solaire pour piscine Notice d'installation et de montage

Fonctionnement

La presente pompe filtrante permet de chauffer l'eau de la piscine par un chauffage solaire. Il faut une pompe filtrante d'un débit de 2000 l/h min. Le chauffage solaire doit être place à côté de la piscine en direction du sud avec une inclinaison de 30^ . Les pieds rétractables de l'installation solaire mettent le chauffage dans l'inclinaison correcte.

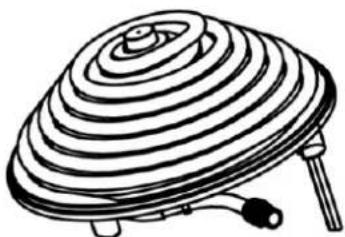

L'énergie solaire s'accumule sous le couvercle transparent en forme de demi-coupelle et est ensuite dirigée vers le tuyau en plastique spiralé rempli d'eau. Le rechauffement du tuyau en plastique spiralé réchauffe ainsi l'eau qui circule. Pour finir, l'eau chauffée returne dans la piscine. Le rechauffement dessenti de l'eau à la sortie du collecteur solaire dépend de la vitesse de début de l'eau.

Matériel utilise

Voues avez besoin de soleil pour metre en marche le chauffage solaire. Celui-ci peut rester raccordé même sans rayonnement du soleil car il ne provoque qu'une faible perte de pression lorsqu'il est emboitete.

Vous pouvez utiliser votre propre système de pompe et de filtration car le chauffage solaire est équipé de raccords pour des tuyaux de 32 et 38 mm et dispose également d'une préparation de l'adaptateur spécial. Si de plus, vous poulez installer le chauffage solaire sur le toit du chalet de jardin, assurez-vous que votre pompe dispose d'une hauteur de refoulement suffisante ou que le réservoir filtrant est équipé pour résister à une pression plus forte (1m de haut = 0,1 bar de pression). En raison d'une ballonge eventuelle de tuyau ou du pontage d'une grande hauteur de refoulement, la puissance de la pompe est réduite.

Placez toujours le chauffage solaire vers le SUD et assurez-vous qu'un rayonnement solaire quotidien illimité est garantie pour le collecteur solaire. Les pieds retractables vous aident à obtenir l'inclinaison correcte de 30^ . Pour les installations sur le toit, nous vous recommendons la meme inclinaison.

Dans le contenu de la livraison vous trouvez un couvercle blanc - vous pouze utiliser celui ci lors de journées très chaudes. Ainsi, vous évitez que l'eau ne se rechauffe davantage.

Montage système simple

Le seul outil nécessaire est un tournevis pour fixer les tuyaux au chauffage solaire. Pour une installation « simple», vous pouvez utiliser les longs tuyaux livrés. Si vous souhaitez raccorder plusieurs installations, utilisez le tuyau court également livre. Nous vous recommendons de monter une série de 4 installations solaires max. Si vous avez besoin de plus d'installations solaires, par ex. pour de grandes piscines, nous vous recommandons un déclenchement parallele avec 2 ou 3 séries. Regardez attentivement le schéma.

Nous recommendons d'utiliser 1 installation solaire pour une piscine de 7500 litres d'eau (valeur

indicative en fonction de la durée et de la puissance du rayonnement solaire).

Montage système simple

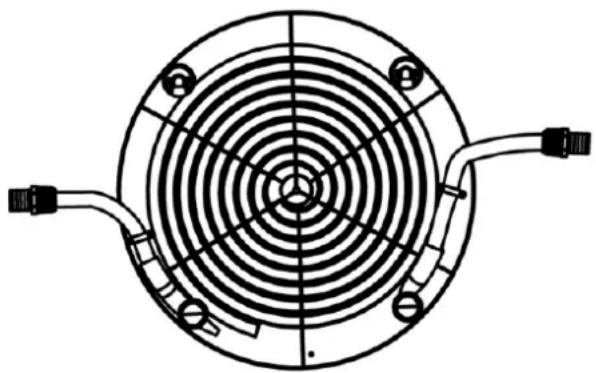

Déballez l'installation solaire et assurez-vous d'avoir toutes les pieces ci-dessous:

1. Installation solaire avec couvercle transparent en forme de demi-coupelle amovible.
2. Placez les pieds à monter sur la partie inférieure pour obtenir une inclinaison de 30^
3. Long tuyau (env.1,2 mètre) pour raccorder l'installation solaire à la piscine
4. Tuyau court pour raccorder deux installations solaires en même temps.
5. 2 Adaptateur de raccordement 32 / 38mm
6. Sachet de colliers de serrage
7. Reduction en caoutchouc 38 / 32mm
8. Couvercle blanc
9. Notice de montage

Cherchez la position correcte pour placer le système solaire.

Arrêtez la pompe et assurez-vous que l'eau ne peut plus s'écouler de la piscine lorsque vous bloquez ou fermez l'alimentation.

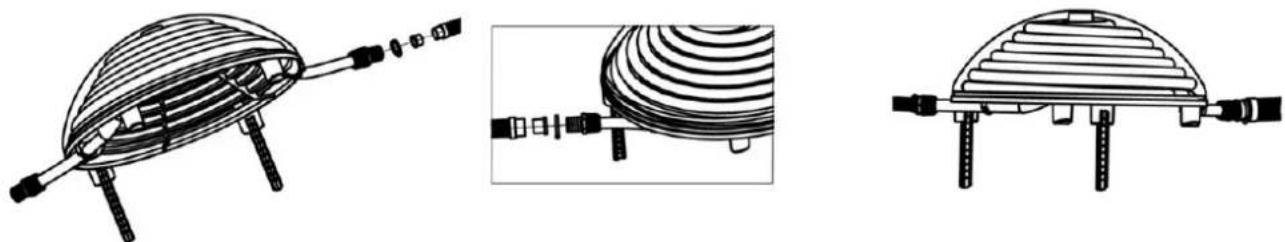

Montez les pieds sur la partie inférieure de l'installation solaire.

Montez les deux adaptateurs de raccordement sur la partie inférieure de l'installation solaire.

Raccordez les tuyaux entre l'installation de filtrage, l'installation solaire et la piscine.

Raccord tuyau 32 mm: celui-ci est enforcé directement dans l'adaptateur de raccordement et fixé avec le collier de serrage.

Raccord tuyau 38 mm: On enonce d'abord la réduction en caoutchouc de 32/38 mm dans l'adaptateur de raccordement. Ensuite le tuyau de 38 mm est enforcé dans la réduction et fixé avec un collier de serrage.

Enlevez la salissure et la poussière du couvercle transparent en forme de demi coupelle. Ouvrez l'alimentation d'eau de la piscine et enclenchez la pompe.

Contrôlez l'étanchéité de l'appareil et des tuyaux.

A present you pouze economiser de l'argent grace a l'installation solaire et chauffer voreau

gratuitement.

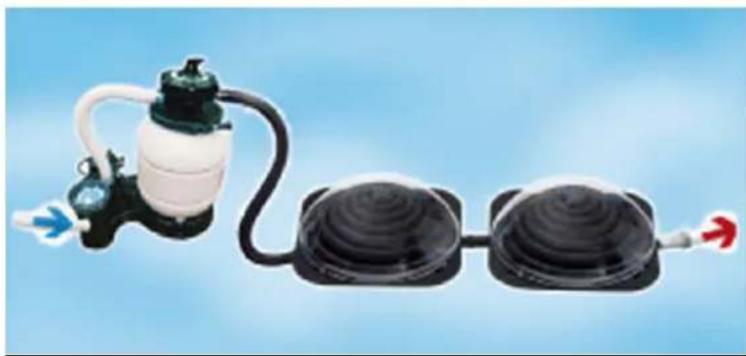

Installation système multiple

Montage identique à celui déscrit ci-dessus, sauf qu'ici on utilise les tuyaux courts pour raccorder l'installation solaire aux autres appareils.

Protection hiver

Pour éviter les problèmes de gel, le système doit être purgé entièrement pendant la saison hivernale. Il faut stocker l'appareil dans un lieu sec et à l'abri du gel.
