Type de produit	Émetteur-récepteur CB
Marque	PRESIDENT
Modèle	JIMMY III
Nombre de canaux	40
Modes de modulation	AM, FM
Gamme de fréquences	Selon configuration (bande CEPT, UK, etc.)
Impédance d'antenne	50 ohms
Tension d'alimentation	13,2 V continu
Consommation en émission	Moins de 2 A
Consommation en réception	180 à 500 mA
Puissance porteuse	4 W
Sensibilité en réception (AM)	0,5 µV (-113 dBm)
Sensibilité en réception (FM)	0,35 µV (-116 dBm)
Puissance audio max.	3 W
Dimensions (mm)	Non précisées dans la notice (estimation : 200 x 60 x 150 mm)
Poids	Non précisé (estimation : 1 kg)
Accessoires inclus	1 microphone Electret avec support, 1 berceau de fixation avec vis, cordon d'alimentation avec fusible
Garantie	2 ans pièces et main-d'œuvre, extensible à 5 ans avec antenne PRESIDENT
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne jamais émettre sans antenne branchée ; respecter la polarité de l'alimentation ; utiliser un fusible de valeur adaptée.
Réparabilité	Pièces détachées disponibles auprès du SAV PRESIDENT. Réparations par un technicien agréé.

FOIRE AUX QUESTIONS - JIMMY III PRESIDENT

Comment installer l'antenne sur le PRESIDENT JIMMY III ?

L'antenne doit être installée sur une surface métallique (plan de masse) dégagée des montants. Pour une antenne mobile, fixez-la sur le toit ou le coffre. Assurez un bon contact électrique en grattant légèrement la tôle. Utilisez un câble coaxial de qualité et évitez de le pincer.

Comment régler le TOS (Taux d'Ondes Stationnaires) ?

Branchez un TOS-mètre entre le poste et l'antenne. Mettez le poste sur le canal 20 en AM. Positionnez le commutateur sur FWD, appuyez sur le PTT et calibrez. Basculez sur REF : la valeur doit être proche de 1. Si besoin, ajustez l'antenne et recalibrez.

Pourquoi mon poste n'émet-il pas ?

Vérifiez que l'antenne est correctement branchée et que le TOS est bien réglé. Assurez-vous que le microphone est connecté et que le mode de modulation (AM/FM) correspond à celui de votre interlocuteur. Vérifiez également la configuration de la bande de fréquences.

Comment utiliser la fonction squelch ?

Le squelch supprime les bruits de fond. En mode manuel, tournez le bouton SQ jusqu'à ce que le bruit disparaisse. En mode ASC (Automatic Squelch Control), le réglage est automatique : tournez SQ en position ASC pour activer.

Comment sélectionner les canaux et utiliser le scan ?

Utilisez les touches / (4) pour monter ou descendre les canaux. Pour activer le scan, maintenez simultanément les touches / enfoncées. Le poste balaie les canaux. Répétez l'action pour désactiver.

Comment configurer la bande de fréquences (U, d, PL, In) ?

Allumez l'appareil en maintenant la touche F (6). La lettre de configuration clignote. Utilisez les touches / pour changer la configuration. Appuyez 1 seconde sur F pour confirmer, puis éteignez et rallumez.

Que faire si le poste ne s'allume pas ?

Vérifiez l'alimentation 12 V, l'état du fusible et la polarité des fils (rouge +, noir -). Assurez-vous que la batterie est bien connectée.

Comment activer la fonction VOX ?

Maintenez la touche VOX (6) enfoncée pour activer la fonction. 'VOX' s'affiche. Pour régler la sensibilité (L), l'anti-vox (R) et la temporisation (E), appuyez brièvement puis longuement sur VOX. Ajustez avec les touches / et validez avec le PTT.

Quelle est la portée de l'émetteur-récepteur ?

La portée dépend de l'antenne, du terrain et des conditions. En FM, communication rapprochée sur terrain plat ; en AM, portée moyenne avec obstacles. Avec une bonne antenne, la portée peut atteindre plusieurs kilomètres.

Comment obtenir la garantie et le SAV ?

La garantie est de 2 ans dans le pays d'achat. Pour l'extension à 5 ans, achetez une antenne PRESIDENT et retournez le bon de garantie sous 30 jours. En cas de panne, contactez votre revendeur. Joignez la preuve d'achat.

MODE D'EMPLOI JIMMY III PRESIDENT

Avant toute utilisation, prenez garde de ne jamais émettre sans avoir branché l'antenne (connecteur B situé sur la face arrière de l'appareil), ni régle le TOS (Taux d'Ondes Stationnaires)! Sinon, vous risquez de détruire l'amplificateur de puissance, ce qui n'est pas couvert par la garantie.

APPAREIL MULTI-NORMES!

Voir «F» page 9 et tableau des Configurations page 42.

La garantie de ce poste est valable uniquement dans le pays d'achat.

Bienvenue dans le monde des émetteurs-recepteurs CB de la dernière génération. Cette nouvelle gamme de postes vous permet d'acceder à la communicationlectronique la plus performante. Grace à l'utilisation de technologies de pointe garantissant des qualités sans precedent, votre PRESIDENT JIMMY III est un nouveau jalon dans la convivialité et la solution par excellence pour le pro de la CB le plus exigeant. Pour titter le meilleur parti de toutes ses possibilités, nous给您 conseillons de dire attentivement ce mode d'emploi avant d'installer et d'utiliser notre PRESIDENT JIMMY III.

A) INSTALLATION

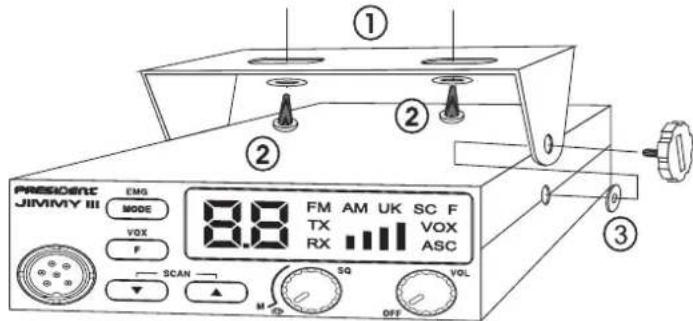

1)CHOIX DE L'EMPLACEMENT ET MONTAGE DU POSTE MOBILE

a) Choisir l'emplacement ventilé le plus approprié pour une utilisation simple et pratique de votre poste mobile.
b) Veiller à ce qu'il ne géné pas le conducteur ni les passagers du vehicule.
c) Prévoir le passage et la protection des différents cables (alimentation, antennne, accessoires...) afin qu'ils ne viennent enaucun cas perturber la conduite du vehicule.

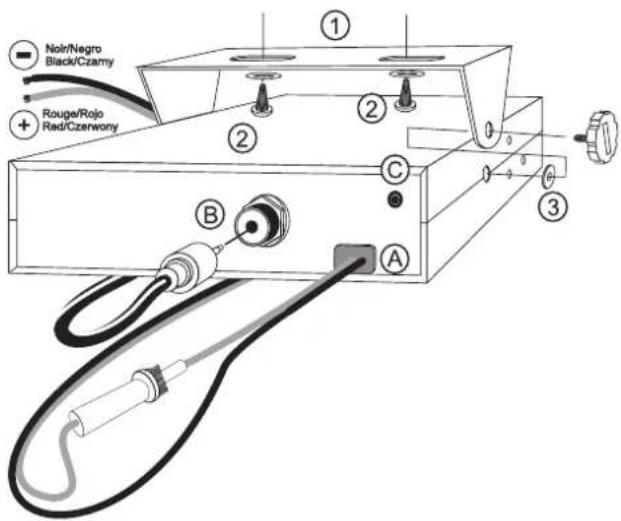

d) Utiliser pour le montage le berceau (1) livre avec l'appareil, le fixer solidement à l'aide des vis auto taraudeuses (2) fournies (diamètre de perçage 3.2 mm). Prendre garde à ne pas endommager le système électrique du vehicule lors du perçage du tableau de bord.
e) Lors du montage, ne pas oublir d'insler les rondelles de caoutchouc (3) entre le poste et son support. Celles-cl Jouent en effet un role «d'amortisseur » et permettent une orientation et un serrage en douceur du poste.
1) Choisir un emplacement pour le support du microphone et prévoir le passage de son cordon.

NOTE: Voitré poste mobile possédant une prise microphone en façade peut être encastré dans le tableau de bord. Dans ce cas, il est recommandé d'y adjoindre un haut-parleur externe pour une meilleure écoute des communications (connecteur EXP SP situé sur la face arrêté de l'appareil : C). Rensignez-vous auprès de votre revendeur le plus proche pour le montage sur toute apparcell.

2) INSTALLATION DE L'ANTENNE

a) Choix de l'antenne

• En CB, plus une antenné est grande, meilleur est son rendement. Vote Point Conseil saura orienter votrechoix.

b) Antenne mobile

Il faut I'installer à un endroit du vehicule où il y a un maximum de surface métallique (plan de masse), en s'éloignant des montants du pare-brise et de la lunette arrête.
- Dans le cas où une antenné radiotéléphone est déjà Installée, l'antenna doit être au-dessus de cette-ci.

• Il existe 2 types d'antennes : les pré régliées et les régiables.
  Les pré régles s'utilisant de préférence avec un bon plan de masse (pavillon de toit ou malle arrête) et les régliables offrant une plage d'utilisation beaucoup plus large permettant de tirer parti de plans de masse moins importants (voir S RÉGLAGE DU TOS ci-contre).
  Pour une antenné à fixation par perçage, il est nécessaire d'avoir un excellent contact antenné/plan de masse; pour cela, gratter légerement la tôle au niveau de la vis et de l'étoile de serrage.
• Lors du passage du cable coaxial, veiller à ne pas le pincer ou l'écraser (risque de rupture et/ou de court-circuit).
• Brancher l'antenne (B).

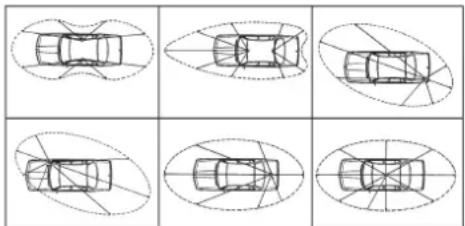

Lobe de Rayonnement

c) Antenne fixe

Veiller à ce qu'elle soit dégagée au maximum. En cas de fixation sur un mât, il faudra eventuellement haubaner conformément aux normes en vigueur (se renseigner auprès d'un professionnel). Les antennes et accessoires PRESIDENT sont spécialement concus pour un rendement optimal de chaque apparéil.

3) CONNEXION DE L'ALIMENTATION

Votre PRESIDENT JIMMY III est muni d'une protection contre les inversions de polarité. Néanmoins, avant tout branchement, vérifie vos connexions.
Votre poste doit ettre alimentete par une source de courant continu de 12 Volts (A). A l'heure actuelle, la plupart des voitures et des camions fonctionnent avec une mise a la masse négative. On peut s'en assurer en vérifier que la borne (-) de la batterie soit bien connectee au bloc moteur ou au chassis. Dans le cas contraire, consultez votre revendeur.
a) Assurez-vous que l'alimentation soit bien de 12 Volts.
b) Repérez les bornes (+) et (-) de la batterie (+ = rouge, - = noir). Dans le cas où il serait nécessaire de rallonger le cordon d'alimentation, utilisez un cable de section équivalente ou supérieure.

c) Il est nécessaire de se connecter sur un (+) et un (-) permanents. Nous vous conseillons donc de brancher directement le cordon d'alimentation sur la batterie (le branchement sur le cordon del'autoradio ou sur d'autres parties du circuit electrique pouvant dans certains cas favoriser la reception de signaux parasites).
d) Branchez le fil rouge (+) à la borne positif de la batterie et le fil noir (-) à la borne négative de la batterie.
e) Branchez le cordon d'alimentation au poste.

ATTENTION: Ne jamaisis replacier le fusible d'origine par un modele d'une valeur différente!

4) OPÉRATIONS DE BASE À EFFECTUER AVANT LA PREMIÈRE UTILISATION, SANS PASSER EN ÉMISSION (sans appuyer sur la pédaule du microphone)

a) Brancher le microphone.
b) Verifier le branchement de I'antenne.
c) Mise en marche de l'appareil: tourner le bouton VOL (1) dans le sens des aiguilles d'une montre.
d) Tourner le bouton du squelch SQ (2) au minimum, en position M.
e) Regler volume a un niveau convenable.
f) Amener le poste sur le canal 20 a l'aide des touches / (4) de I'appareil.

5) RÉGLAGE DU TOS (Taux d'ondes stationnaires)

ATTENTION: Opération à effectuer impérativement lors de la première utilisation de l'appareil ou lors d'un changement d'antenne. Ce réglage doit être fait dans un endroit dégagé, à l'air libre.

* Réglage avec TOS-mètre exteRme (type TOS-1 PRESIDENT)

a) Branchement du Tos-metre :

• Brancher le Tos-metre entre le poste et l'antenna, le plus pres possible du poste (utilissez pour cela un cable de 40 cm maximum type CA-2C PRESIDENT).

b) Reglage du Tos:

• Amener le poste sur le canal 20 en AM.
• Positionner le commutateur du Tos-metre en position FWD (calibrage).

• Appuyer sur la pédale PTT (7) pour passer en émission.

• Amener l'ailguille sur I'index à I'aide du bouton de calibrage.

• Basculer le commutateur en position REF (lecture de la valeur du TOS). La valeur lui sur le vu-metre doit être très proche de 1. Dans le cas contraire, rajuster cette antenné jusqu'à obtén tion d'une valeur aussi proche que possible de 1 (une valeur de TOS comprise entre 1 et 1,8 est acceptable).
  Il est nécessaire de recalibrer le Tos-metre, entre chaque opération de réglage de l'antenne.

Remarque : Afin d'éviter les pertes et atténuations dans les cables de connexion entre la radio et ses accessoires, PRESIDENT recommande une longueur de cable inférieure à 3 m.

Maintenant,voire poste est preta fonctionner.

B) UTILISATION

1) MARCHE/ARRÉT ~ VOLUME

Pour allumervotre poste : tourner le bouton VOL (1) dans le sens des algilles d'une montre. Un bip sonore est émis si la fonction Beep est activée (voir S BIP DE TOUCHES page 9). Voire radio est allumée.

L'afficheur montre brievement la bande de fréquence en cours (voir SÉLECTION DE LA BANDE DE FREQUENCES page 8).

Pour éteindre votre poste : tourner le bouton VOL (1) dans le sens inverse des aiguilles d'une montre jusqu'au cltc d'arret. Voitré radio est éteinte.

Pour augmenter le volume sonore, tourner le bouton VOL (1) dans le sens des aiguilles d'une montre. Pour diminuierle volume, tourner le bouton dans le sens inverse des aiguilles d'une montre.

2) ASC (Automatic Squelch Control) ~ SQUEELCH

Cette fonction permet de supprimer les bruits de fond indesirables en l'absence de communication. Le squelch ne joue ni sur le volume sonore ni sur la puissance d'émission, mais il permet d'améliorer considérablement le confort d'ecoute.

Tournier le bouton SQ (2) dans le sens contraire des algilles d'une montre en position ASC, apparait sur I'afficheur. Aucun réglage manuel répétitif et optimisation permanente entre la sensibilité et le comport d'écoute lorsque I'ASC est actif. Cette fonction peut être désactivée par rotation du bouton dans le sens des algilles d'une montre. Dans ce cas le réglage du squelch redevient manuel. ASC disparait de l'afficheur.

b) SQUELCH MANUEL

Tourner le bouton SQ (2) dans le sens des aiguilles d'une montre jusqu'au point exact où tout bruit de fond disparait. C'est un réglage à effectuer avec précision, car mis en position maximum (dans le sens des aiguilles d'une montre), seuils les signaux les plus forts peuvent être percus.

3) AFFICHEUR

Il permet de visuailler l'ensemble des fonctions :

Le BARGRAPH visualise le niveau de réception et le niveau de puissance émise.

4) SELECTION DE CANAUX ~ SCAN

SELECTEUR DE CANAUX: touches / sur l'appareil

Ces touches permettent d'effectuer une montée ou une descente des canaux. Un bip est émis à chaque changement de canal si la fonction Beep est activée (voir § BIP DE TOUCHES page 9).

SCAN

Permet de balayer les canaux.

1. Appuyer longuement sur les touches / simultanément pour activer le mode SCAN.
2. Repetez la mesma action pour désactiver le mode SCAN.

5) MODE ~ CANAL PRIORITAIRE ~ VOLUME ACCESSOIRE

MODE (AM/FM)

Appuyer sur la touche MODE (5) pour selectionner le mode de modulation: AM, FM. Le mode selectionné s'affiche sur l'écran.

Votremode demodulationdoit corresponda celui devoitrilocuteur.

Modulation de Fréquence / FM: Communication rapproche sur terrain plat et dégagé.

Modulation d'Amplitude / AM: Communication sur terrain avec reliets et obstacles sur moyenne distance (mode le plus utilisé).

En configuration U uniquement: le bouton MODE (5) permet de selectionner la bande de fréquence ENG ou CEPT. "UK" s'affiche lorsque la bande de fréquence ENG est selectionnée. Lorsque la bande de fréquence CEPT est selectionnée, "UK" disparait de l'afficheur (voir tableau page 38).

CANAL PRIORITAIRE (EMG) (pression longue)

Les canaux prioritaires seront automatique mention selectionnés en appuyant sur la touche EMG (5).Premier appel long: le canal prioritaire 1 est selectionné. Deuxieme appel long: le canal prioritaire 2 est selectionné.Troisieme appel long:retour au canal Initial.

Les canaux prioritaires sont voir page 42.

VOLUME ACCESSORIES

Cette fonction permet de contrarier le volume de l'apparel et d'un accessoire branché sur la prise 6 broches (accessaire disponible prochainement).

Appuyer brievement sur la touche F (6) puis sur la touche MODE (5) pour modifier la valeur.

ou la valeur enregistrée clignote.

Utiliser les touches / (4) de l'appareil pour changer la valeur.

Appuyez sur la pédale du PTT (7) pour valider la valeur choisisé

[1] le bouton VOL (1) affecte le volume du haut parleur interne.
I- le bouton VOL (1) affecte le volume de I'accessoire.
[2] - le bouton VOL (1) affecte le volume du haut parleur interne et de l'accessaire.

La valeur par défaut est [O]

6) SELECTION DE LA BANDE DE FREQUENCES (F) ~ VOX SELECTION DE LA BANDE DE FREQUENCES (F)

Voir page 9

VOX

La fonction VOX permet de transmettre en parlant dans le microphone d'origine (ou dans le microphone voix optionnel) sans appuyer sur la pedale PTT (7).

Rester appuyé sur la touche VOX (6) afin d'activer la fonction VOX. "VOX" s'affiche. Rester appuyé à nouveau sur la touche VOX (6) pour désactiver la fonction VOX. "VOX" disparait de l'affcheur.

1. Appuyer une première fois brievement sur la touche VOX/F (6) puis appuyez une seconde fois durant une seconde sur la touche VOX/F (6) pour étrener dans le mode AJUSTEMENT DU VOX. "VOX" clignote, le paramètre actif ainsi que sa valeur apparaisse dans l'afficheur. Trois paramétres permettent d'ajuster le VOX: La Sensibilitité : L / l'Anti-Vox : R / la Temporisation : E.
2. Utiliser les touches (4) en facade pour modifier la valeur du paramètre affché, puis appuyer la pédale PTT (7) pour valider et afficher le paramètre suivant.
3. Une fois tous les ajustements effectuels, appuyer sur la Pédale PTT (7) pour valider et sortir. Un long bip est émis pour confirmer le succès de l'opération
4. Si aucune touche n'est pressée durant 10 secondes, le poste sort automatiquement du mode AJUSTEMENT DU VOX sans enregistrer.
5. Sensibilité L: permet de regler la sensibilité du microphone (original ou vox optionnel) pour une quality de transmission optimum. Niveau régiable de L I (niveau haut) à L9 (niveau bas). Valeur par défaut : L5.
6. Anti-Vox R: permét d'empêcher l'émission généree par les bruits ambiants. Niveau régable : RF (émet en fonction du niveau du squech) et de RD (sans anti-vox) à RS (niveau bas). Valeur par défaut : RF.
7. Temporisation :permet d'éviter la coupure "brutale" de la transmission en rajoutant une temporisation à la fin de la parole. Niveau régiable de t (décai court) à 99 (déliq long). Valeur par défaut : t.

L'AJUSTEMENT DU VOX n'active pas automatiquement la fonction VOX.

Bouton d'émission, appuyer pour parler. TX s' affiche. Relâcher pour receivevoir un message, TX disparait de l'affcheur.

8) PRISE microphone 6 BROCHES

Elle se situe en façade de votre(AP)appareil et facilitite ainsi son intégration dans le tableau de bord de votre vehicule.

Voir schemacablage page 41.

A) ALIMENTATION (13,2 V)

B) PRISE D'ANTENNE (SO-239)

C) PRISE POUR HAUT-PARLEUR EXTERNE OPTIONNEL (8 Ω, Φ 3,5 mm)

C) FONCTION À L'ALLUMAGE DU POSTE

1) BIP DE TOUCHES

Certaines opérations comme le changement de canal, l'appui sur les touches, etc. sont confirmées par un bilp.
Ce bip peut etre activer ou desactiver de la maniere suivante :
Allumer I'apparell en maintenant la touche en facad.
boindiquequelebipestactivé.
bF indique que le bip est desactive.

Les bandes de fréquences doivent être choisisés selon le pays où vous utilisez cette appareil. N'utilissez enaucun cas une configuration différente. Certains pays nécessitent une licence d'utilisation. Voir tableau page 43.

1. Allumer l'appareil en mainenant appuyee la touche F (6). La lettre correspondant à la configuration actuelle clignote.
2. Pour changer de configuration, utiliser les touches / (4) du poste.
3. Quandla configuration desiree est affichee, appuyer 1 seconde sur la touche F (6). La lettre correspondant a la configuration s'affiche en continu, un bip est emis.
4. À ce stade, confirmer la sélection en éteignant puls en allumant à nouveau l'appareil.

Voir les bandes de fréquences pages 38 à 40 / tableau de configuration page 42

• Canaux : 40
• Modes de modulation : AM/FM
• Gamme de fréquence
• Impedance d'antenne

Tension d'alimentation : 13,2 V
- Dimensions (mm)
- Poids
- Accessories inclus : 1 microphone Electret et son support, 1 berceau avec vis de fixation et cordon d'alimentation avec fusible

2) ÉMISSION

-Tolerance de fréquence : ± 300 Hz

• Puissance porteuse : 4 W
• Emissions parasites : < à 4 nW (-54 dBm)
• Réponse en fréquence : 300 Hz à 3 kHz
• Puissance émise dans

le canal adj.: <a 20 μW
Sensibilité du microphone : 3,0 mV
-Consommation (max.): < 2 A13.2V
- Distorsion max. du

signal modulo : 2 %

3) RECEPTION

• Sensibilité max à 20 dB sinad : 0,5 μV -113 dBm (AM) 0,35 μV -116 dBm (FM)
• Réponse en fréquence : 300 Hz à 3 kHz en AM/FM
• Selectivite du canal adj.: 60 dB
• Puissance audio max. : 3 W
  Sensibilité duquelch : min. : 0.2 μV - 120 dBm max. : 1 mV - 47 dBm
  -Taux de réj. fréq. image : 60 dB
  Taux de réjection fréquence
  intermediaire : 70 dB
  -Consommation (max.):180\~500mA(13,2V)

E)GUIDE DE DEPANNAGE

1) VOTRE POSTE N'ÉMET PAS OU VOTRE ÉMISSION EST DE MAUVAISE QUALITE

Vérifiez que:

L'antenne soit correctement branchée et que le TOS soit bien regle.
Le microphone solt bien branche.
- Vous étés bien sur le même type de modulation que vous interlocuteur.
La configuration programmée soit la bonne (voir tableau page 42)

2) VOTRE POSTE NE RECOIT PAS OU VOTRE RÉCEPTION EST DE MAUVAISE QUALITE

Vérifiez que:

Le niveau duquelch soit correctement regle.
Le bouton VOL (1) soit regle à un niveau convenable.
L'antenne soit correctement branchée et le TOS bien regle.
- Vousêtes bien sur le même type de modulation que vous interlocuteur.
La configurationprogrammée soit laonne (voir tableau page 42).
- Consultier le menu VOLUME ACCESSOIRE page 8.

3) VOTRE POSTE NE S'ALLUME PAS

Vérifiez :

• Votre allimentation.
• Qu'il n'y ait pas d'inversion des fils au niveau de votre branchement.
• L'etat du fusible.

F) COMMENTÉMETTURE OU RECEVOIR UNMESSAGE?

Maintenant que vous avez lu la notice, assurez-vous que votre poste est en situation de fonctionner (antenne branchée).

Vou puevez als or apuyer sur la pedale PTT (7) de votre micro, et lancer le message «Attention stations pour un essai TX» ce qui vous permet de vérifier la clarté et la pulsissance de leur signal et devra entraîner une réponse du type «Fort et clair la station».

Relâché la pédale, et attendeze une réponse. Dans le cas où vous utilisez un canal d' appel (19), et que la communication est établie avec votre interlocuteur, il est d'usage de désirir un autre canal disponible afin de ne pas encombrer le canal d' appel.

G) GLOSSAIRE

ALPHABET PHONÉTIQUE INTERNATIONAL

A Alpha
BBravo
C Charlie
D Delto
E Echo
F Foxtrof
G Golf

AM Amplitude Modulation (modulation d'amplitude)
BLU : Bande latérale unique
BF : Basse fréquence
CB :Citizen Band (canaux banalisés)
CH Channel (canal)
CQ : Appel général
CW : Continuous waves (morse)
DX : Liaison longue distance
DW : Dual watch (double veille)
FM : Frequency modulation (modulation de fréquence)

GMT : Greenwich Meantime (heure meridien Greenwich)
GP Ground plane (antenna vertical)
HF : High Frequency (haute fréquence)
LSB : Low Side Band (bande latere inférieure)
RX : Receiver (récepteur)
SSB : Single Side Band (Bande latérale unique)
SWR : Standing Waves Ratio
SWL : Short waves listening (écoute en ondes courtes)
SW Short waves (ondes cou
TOS Taux d'ondes stationnaires
TX : Transceiver. Désigne un poste émetteur-recepteur CB. Indique aussi l'émission.
UHF : Ultra-haute féquence
USB : Up Side Band (bande latérale supérieure)
VHF : Very high Frequency (très haute fréquence)

LANGUAGE CB

ALPHA LIMA
BAC
BASE
BREAK
CANNE A PECHE
CHEERIO BY
CITY NUMBER
COPIER
FIXEMOBILE
FB
INFERIEURS
MAYDAY
MIKE
MOBILE
NEGATI
OM
SUCETTE
SUPérieURS
TANTE VICTORINE
TONTON
TPH
VII
VISU

: Amplificateur linéaire
:Poste CB
: Station de base
:Demande de s'intercaler,s'interrompre
: Antenne
·Au revoir
:Code postal
: Ecouter, capter, recevoir
: Station mobile arrêtée
: Fine business (bon, excellent)

: Canaux en-dessous des 40 canaux

Autorises (interdits en France)

: Appel de detresse
: Microphone
: Station mobile
:Non
: Operateur radio
: Microphone
: Canaux au-dessus des 40 canaux

autorisés (interdits en France)

: Television
: Amplificateur de puissance
：Telephone
: Interférences TV
:Seyol

VX : Vieux copains

WHISKY : Watts

WX : Le temps

XYL:L'epouse del'opérateur

YL:Operatrice radio

51: Poignée de mains

73 :Amitiés

88 : Grosses bises

99 : Dégager la fréquence

144 : Polarisation horizontale, aller se coucher

318 : Pipi

600 ohms : Le téléphone

813:Gastro liquide (apéritif)

CODE “Q”

QRA : Emplacement de la station

QRA Familial : Domicile de la station

QRA PRO : Lieu de travail

QRB : Distance entre 2 stations

QRD : Direction

QRE:Heure d'arrivee prevue

QRG :Frequence

QRI : Tonalité d'émission

QRJ : Me receivez-vous bien ?

QRK :Force des signaux (R1 à R5)

QRL:Je suiis occupé

QRM : Parasites, brouillage

QRM DX : Parasites lointains

QRM 22 : Police

QRN: Brouillage atmophérisque (orages)

QRPPette :Pette fille

QRQ :Transmettez plus vite

QRR : Nom de la station

QRRR : Appel de défresse

QRS :Transmettezplus lentement

QRT: Cessez les émissions

QRU :Plus rien a dire

QRV : Je suls prét

QRW :Avisez que j'appelle

QRX:Restez en ecoute un instant

QRZ : Indicatif de la station : par qui sussepepele?

QSA:Force de signal (S1 a S9)

QSJ :Prix,argent,valeur

QSK : Dois-je continuer la transmission ?

QSL : Carte de confirmatio n de contact

QSO:Contact radio

QSP :Transmettrea..

QSX :Voulez-vous écouter sur...

QSY: Dégagement de fréquence

27 AM : Appel general en zone urbaine

19 AM Routiers

9 AM : Appel d'urgence

Déclaration DE CONFORMITE EU SIMPLIFIÉE

Par la presente, Groupe President Electronics, déclare que l'équipement radio CB:

Marque : PRESIDENT

Type: TXPR046

Nom Commercial: JIMMY III

Est conforme à la directive 2014/53/UE.

Le texte intégral de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante:

Ce poste est garanti 2 ans pieces et main d'oeuvre dans son pays d'achat contre tout vice de fabrication reconnu par notre service technique. *Le Laboratoire SAV de PRESIDENT se reserve le droit de ne pas appliquer la garantie si une panne est provoquée par une antenné autre que celles distribuées par la marque PRESIDENT, si la dite antenné est à l'origine de la panne. Une extension de garantie de 3 ans est proposée systématiquement pour l'achat et l'utilisation d'une antenné de la marque PRESIDENT, amendant la durée totale de la garantie à 5 ans, et sur justificatif returné sous 30 jours suivant l'achat au SAV de la Société Groupe President Electronics, ou toute filiale étrangère.

Il est recommandé de dire attentivement les conditions ci-après et de les respecter sous peine d'en perdre le bénéfice.

Pour etre valable,la garantie doit nous etre returnee au plus tard 1 mois après l'achat.
- Detacher après l'avoir fait remplir la partie ci-contre et la returner d'umont complétée.
- Toute intervention effectue dans le cadre de la garantie sera gratuite et les frais de rexpédition pris en charge par notre Société.
- Une preuve d'achat doit être jointe obligatoirement avec le poste à réparer.
- Les dates inscrites sur le bon de garantie et la preuve d'achat doivent concorder.
- Ne pas proceder à l'installation de votre apparéil sans avoir lu ce manuel d'instructions.
Aucune pièce détachée ne sera envoyée ni échangée par nos services au titre de la garantie.

La garantie est valable dans le pays d'achat.

Ne sont pas couverts :

• Les dommages causés par accident, chocol ou emballage insuffisant.
• Les transistors de puissance, les micros, les lampes, les fusibles et les dommages causés par une mauvaise utilisation (antenne mal régée, TOS trop important, inversion de polanité, mauvaises connexions, surtension, etc.)
• La garantie ne peut etre prerogee par une immobilisation de I'appareil dans nos ateliers, ni par un changement d'un ou plusieurs composants ou pieces detachedes.
• Les interventions ayant modifiées les caractéristiques d'agrement, les réparations ou modifications effectuees par des tiers non agrés par notre Societe.

Si vous constaize des defaults de fonctionnement :

• Verifier l'alimentation de votre apparéil et la qualité du fusible.
• Contrôlez les différents branchements: jacks, prise d'antenne, prise du microphone...
  Assurez-vous que le niveau duquelch soit correctement regle; que la configuration programmée soit la bonne.

• En cas de non prise en charge au titre de la garantie, l'intervention et la réxpédition du matériel seront factures.

• Cette partie doit être conservede même après la fin de la garantie et si vous revendez votre poste, donnez la au nouveau proprietaire pour le suivi S.A.V.

• En cas de dysfonctionnement réel, mettez-vous d'abord en rapport avec votre revendeur qui déscièdera de la conduite à tener.
• Dans le cas d'une intervention hors garantie, un devis sera etabli avant toute réparation.

Vou venez de faire confiance à la qualité et à l'expérience de PRESIDENT et nous vous remercions. Pour que vous soyez pleinement satisfait de votre achat, nous vous conseillons de dire attentivement ce manuel. N'oubliez pas de nous retourer la partie droite de ce bon de garantie, c'est très important pour vous car cette permet d'identifier votre apparéil lors de son passage évientuel dans nos ateliers.

Date d'achat :

N^ de série :

SIN SELLO DEL DISTRIBUTOR LA GARANTIA NO SERA VALIDA.

WARNING!

TABLEAU DES FREQUENCES pour U (ENG)

TABLEAU DES FREQUENCES pour d

TABLEEAU DES FREQUENCES pour PL

TABLEAU DES FREQUENCES pour In

La bande de frquence et la puissance d'émission de voite appareil dovent corresponde a la configuration autorise dans le pays ou il est utilise.

Pays dans lesquels il existe des limitations particulieres (Licence / Registre²)

Derniere mise a jour de ce tableau sur le site : www.president-electronics.com, rubrique «les Postes Radio-CB» puis, «La CB PRESIDENT et l'Europe»,
