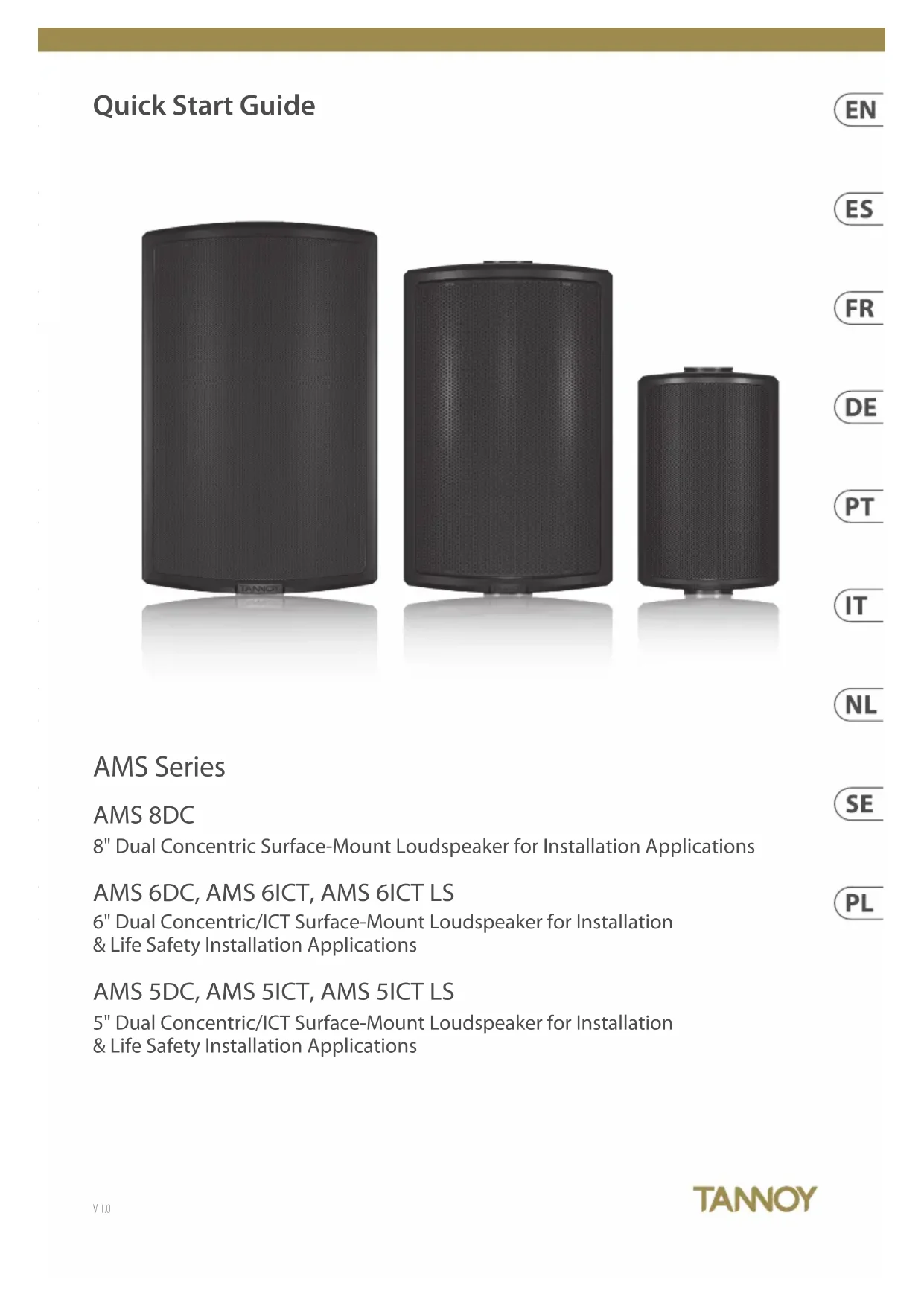

MODE D'EMPLOI AMS 6ICT TANNOY

lugares con climas tropicales y moderados que soporten temperaturas de hasta 45°C. Music Tribe no admite ningún tipo de responsabilidad por cualquier daño o pérdida que pudiera sufrir cualquier persona por conar total o parcialmente en la descripciones, fotografías o armaciones contenidas en este documento. Las especicaciones técnicas, imágenes y otras informaciones contenidas en este documento están sujetas a modicaciones sin previo aviso. Todas las marcas comerciales que aparecen aquí son propiedad de sus respectivos dueños. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones y Coolaudio son marcas comerciales o marcas registradas de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Reservados todos los derechos. Si quiere conocer los detalles y condiciones aplicables de la garantía así como información adicional sobre la Garantía limitada de Music Tribe, consulte online toda la información en la web musictribe.com/warranty. Les points repérés par ce symbole portent une tension électrique susante pour constituer un risque d’électrocution. Utilisez uniquement des câbles d’enceintes professionnels de haute qualité avec ches Jack mono 6,35 mm ou ches à verrouillages déjà installées. Touteautre installation ou modication doit être eectuée uniquement par un personnel qualié. Ce symbole avertit de la présence d’une tension dangereuse et non isolée à l’intérieur de l’appareil - elle peut provoquer des chocs électriques. Attention Ce symbol signale les consignes d’utilisation et d’entre ! Tienimportantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d’utilisation del’appareil. Attention Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l’appareil ni démonter le panneau arrière. L’intérieur de l’appareil ne possède aucun élément réparable par l’utilisateur. Laissertoute réparation à un professionnelqualié. Attention Pour réduire les risques de feu et de choc électrique, n’exposez pas cet appareil à la pluie, à la moisissure, auxgouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l’appareil (unvase par exemple). Attention Ces consignes de sécurité et d’entretien sont destinées à un personnel qualié. Pour éviter tout risque de choc électrique, n’eectuez aucune réparation sur l’appareil qui ne soit décrite par le manuel d’utilisation. Les éventuelles réparations doivent être eectuées uniquement par un technicienspécialisé.

1. Lisez ces consignes.

2. Conservez ces consignes.

3. Respectez tous les avertissements.

4. Respectez toutes les

consignes d’utilisation.

5. N’utilisez jamais l’appareil à

proximité d’un liquide.

6. Nettoyez l’appareil avec un

7. Veillez à ne pas empêcher la

bonne ventilation de l’appareil via ses ouïes de ventilation. Respectezles consignes du fabricant concernant l’installation del’appareil.

8. Ne placez pas l’appareil à

proximité d’une source de chaleur telle qu’un chauage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli depuissance).

9. Ne supprimez jamais la sécurité

des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur diérente. Leplus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d’alimentation ou du cordon d’ali- mentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour eectuer le changement de prise.

10. Installez le cordon d’alimentation

de telle façon que personne ne puisse marcher dessus et qu’il soit protégé d’arêtes coupantes. Assurez-vous que le cordon d’alimentation est sufsamment protégé, notamment au niveau de sa prise électrique et de l’endroit où il est relié à l’appareil; cela est également valable pour une éventuelle rallonge électrique.

11. Utilisez exclusivement

des accessoires et des appareils supplémentaires recommandés par lefabricant.

exclusivement des chariots, des diables, desprésentoirs, despieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacezprécautionneusement tout chariot ou diable chargé pour éviter d’éventuelles blessures en cas dechute.

13. Débranchez l’appareil de la

tension secteur en cas d’orage ou si l’appareil reste inutilisé pendant une longue période de temps.

14. Les travaux d’entretien de

l’appareil doivent être eectués uniquement par du personnel qualié. Aucunentretien n’est nécessaire sauf si l’appareil est endommagé de quelque façon que ce soit (dommagessur le cordon d’alimentation ou la prise par exemple), siun liquide ou un objet a pénétré à l’intérieur du châssis, si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas correctement ou à la suite d’une chute.

15. L’appareil doit être connecté à une

prise secteur dotée d’une protection par mise à la terre.

16. La prise électrique ou la prise

IEC de tout appareil dénué de bouton marche/arrêt doit rester accessible enpermanence.

appropriée de ce produit: Ce symbole indique qu’en accord avec la directive DEEE (2012/19/EU) et les lois en vigueur dans votre pays, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être déposé dans un point de collecte agréé pour le recyclage des déchets d’équipements électriques et électroniques (EEE). Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l’environnement et la santé à cause des substances potentiellement dangereuses généralement associées à ces équipements. En même temps, votre coopération dans la mise au rebut de ce produit contribuera à l’utilisation ecace des ressources naturelles. Pour plus d’informations sur l’endroit où vous pouvez déposer vos déchets d’équipements pour le recyclage, veuillez contacter votre mairie ou votre centre local de collecte des déchets.

18. N’installez pas l’appareil dans un

espace conné tel qu’une bibliothèque ou meuble similaire.

19. Ne placez jamais d’objets

enammés, tels que des bougies allumées, sur l’appareil.

20. Gardez à l’esprit l’impact

environnemental lorsque vous mettez des piles au rebus. Les piles usées doivent être déposées dans un point de collecte adapté.

21. Cet appareil peut être utilisé sous

CRECAUCIÓN: EL ALTAVOZ SE SUMINISTRA CON EL INTERRUPTOR TAP EN MODO DE BAJA IMPEDANCIA. NUNCA CONECTE EL ALTAVOZ A UNA SALIDA DE AMPLIFICADOR DE 70/100 V MIENTRAS ESTÉ CONECTADO AL MODO DE BAJA IMPEDANCIA. 2. Coloque el interruptor giratorio en la posición adecuada para un funcionamiento de baja impedancia o para su uso en sistemas distribuidos de 70/100 V. Los modelos con controladores de 5 pulgadas están equipados con transformadores de 30 W. En aplicaciones de línea distribuida, el transformador se puede conectar a 30 W, 15 W y 7,5 W, con una derivación adicional de 3,75 W para sistemas de línea de 70 V. Los modelos con controladores de 6 y 8 pulgadas están equipados con transformadores de 60 W. En aplicaciones de línea distribuida, el transformador puede conectarse a 60 W, 30 W y 15 W, con una derivación adicional de 7,5 W para sistemas de línea de 70 V. AMS 5 Multi-Angle Bracket AMS 6 & 8 Multi-Angle Bracket 18 19Quick Start GuideAMS Series3. Réglez la prise du transformateur comme détaillé au chapitre 5. 4. Pour installation intérieure (passez à l'étape 5 pour l'installation à l'extérieur) : Connectez la che de type euro aux ls, en respectant la polarité correcte. Utilisez les broches 1(+) et 2 (–) pour la connexion du haut-parleur. Utilisez les broches 3 (–) et 4 (+) pour la connexion de haut-parleurs supplémentaires dans une ligne distribuée. REMARQUE : Serrez les broches 3 et 4 même si elles ne sont pas utilisées pour éviter les vibrations des vis. 5. Pour installation en extérieur: Faites passer le(s) l(s) du haut-parleur par l'ouverture dans le col du couvercle d'entrée de câble inclus avec le produit. Connectez la che de style euro aux ls, en respectant la polarité correcte. Utilisez les broches 1(+) et 2 (–) pour la connexion du haut-parleur. Utilisez les broches 3 (–) et 4 (+) pour la connexion de haut-parleurs supplémentaires dans une ligne distribuée. REMARQUE : Serrez les broches 3 et 4 même si elles ne sont pas utilisées pour éviter les vibrations des vis. 6. Placez le haut-parleur à l'intérieur du support d'étrier. Placez les tampons entre le support et le haut-parleur comme indiqué. Fixez avec les xations fournies à l'aide d'une clé Allen de 5 mm. Utilisez les vis hexagonales plus longues fournies lors du montage du support d'étrier. 7. Connectez la che euro au haut-parleur. Pour une installation à l'extérieur, xez le couvercle d'entrée de câble à l'aide d'une clé Allen de 3 mm et des vis fournies. Orientez le couvercle de manière à ce que l'ouverture du col soit orientée vers le bas an de minimiser l'entrée d'humidité ou de particules.

8. Connectez une ligne de support secondaire à la languette de sécurité à l'arrière de l'armoire.

Merci d'avoir acheté ce nouveau produit de la série AMS. Conçue pour les programmes vocaux et musicaux, la gamme Tannoy AMS ore une qualité sonore exceptionnelle et une abilité à long terme dans toutes les applications de montage en surface. La gamme AMS propose cinq modèles : trois avec une nouvelle génération de haut-parleurs Dual Concentric et deux avec une version améliorée de la technologie ICT de Tannoy. Tous les nouveaux pilotes ont une impédance nominale de 16 ohms pour une utilisation optimisée avec les amplicateurs Lab.gruppen. Les autres caractéristiques incluent l'indice de protection IP65 pour une utilisation en extérieur, des armoires moulées à haute température et des options de couleurs personnalisées. Toutes les enceintes AMS incluent un transformateur de ligne intégré. Étant donné que tous les modèles AMS sont de véritables haut-parleurs à source ponctuelle, ils peuvent être montés horizontalement ou verticalement sans aecter les performances. Tous les modèles incluent un étrier de montage standard ; un support d'accessoire VariBall multi-angle est disponible en option.

Avis de sécurité d'installation 1. L'utilisateur est responsable de la xation du matériel à la surface pour assurer un fonctionnement sûr. Les xations doivent supporter le poids du produit. Veuillez consulter la page des spécications du manuel pour les poids appropriés. Veuillez consulter les codes de construction pertinents dans votre région pour plus d'informations sur les méthodes de xation de matériel appropriées. 2. Certains codes de construction régionaux exigent l'utilisation d'une méthode secondaire de xation des haut-parleurs aux surfaces pour assurer la sécurité d'un support de secours. Une ligne de support secondaire doit être attachée de la boucle de sécurité à l'arrière du produit à un point source sur le mur. Veuillez consulter les codes de construction pertinents dans votre région.

3. Tannoy ne sera pas tenu responsable des dommages causés par une installation incorrecte.

Avis de sécurité électrique : Pour se conformer à la norme UL1480, un conduit exible blindé (BX) est requis pour la connexion au bornier pour une mise à la terre appropriée. Remarque sur la sécurité : An de se conformer aux réglementations de sécurité incendie en vigueur (c'est-à-dire BS 5839:1998), il est nécessaire qu'en cas d'incendie, cette défaillance du circuit auquel le haut-parleur est connecté ne se produise pas avant que l'évacuation du bâtiment ne soit terminée. Les mesures appropriées comprennent :

• • Utilisation de borniers (pour la connexion au primaire) avec un point de fusion d'au moins 650°C, par exemple construits à partir de matériaux céramiques ;

• • Utilisation de borniers à point de fusion inférieur mais protégés par une isolation thermique ;

• • Utilisation de borniers tels qu'à la fusion, il n'y ait pas de circuit ouvert ou de court-circuit.

Chaque produit Tannoy est soigneusement inspecté avant expédition. Après le déballage, veuillez inspecter votre produit pour vous assurer qu'aucun dommage ne s'est produit pendant le transport. Dans le cas peu probable de dommages, veuillez en informer votre revendeur et conserver tous les matériaux d'expédition car votre revendeur peut exiger un retour.

Installation à l'aide du support de joug inclus

1. Fixez le support de joug sur une surface structurelle appropriée en utilisant une méthode de xation appropriée.

2. Retirez les garnitures de fourche du produit pour accéder aux points de xation du support..

20 21Quick Start GuideAMS Series22 23Quick Start GuideAMS Series Support VariBall multi-angle en optionTLe support d'accessoires multi-angles en option utilise une conception à rotule pour permettre une orientation libre du haut-parleur à n'importe quel angle sur l'axe horizontal ou vertical. Si vous le souhaitez, l'orientation du haut-parleur peut être facilement modiée en quelques minutes. Téléchargez la documentation du support d'accessoires AMS VariBall pour plus de détails.

5. Réglage des prises de transformateur

1. Le commutateur de dérivation du transformateur rotatif est situé directement au-dessus du connecteur de câblage.

ATTENTION : LE HAUT-PARLEUR EST FOURNI AVEC LE TAP SWITCH EN MODE BASSE IMPEDANCE. NE JAMAIS CONNECTER LE HAUT-PARLEUR À UNE SORTIE AMPLIFICATEUR 70/100 V LORSQU'IL EST PASSÉ EN MODE BASSE IMPEDANCE. 2. Réglez le commutateur rotatif sur la position appropriée pour un fonctionnement à faible impédance ou pour une utilisation dans des systèmes distribués 70/100 V.. Les modèles avec drivers de 5 pouces sont équipés de transformateurs de 30 W. Dans les applications de ligne distribuée, le transformateur peut être utilisé à 30 W, 15 W et 7,5 W, avec une prise supplémentaire de 3,75 W pour les systèmes de ligne 70 V. Les modèles avec drivers de 6 pouces et 8 pouces sont équipés de transformateurs de 60 W. Dans les applications de ligne distribuée, le transformateur peut être utilisé à 60 W, 30 W et 15 W, avec une prise supplémentaire de 7,5 W pour les systèmes de ligne 70 V. AMS 5 Multi-Angle Bracket AMS 6 & 8 Multi-Angle Bracket

enligne. Prenezle temps d’enregistrer votre produit Music Tribe aussi vite que possible sur le site Internet musictribe.com. Lefait d’enregistrer le produit en ligne nous permet de gérer les réparations plus rapidement et plus ecacement. Prenezégalement le temps de lire les termes et conditions de notregarantie.

2. Dysfonctionnement. Si vous

n’avez pas de revendeur Music Tribe près de chez vous, contactez le distributeur Music Tribe de votre pays: consultez la liste des distributeurs de votre pays dans la page “Support” de notre site Internet musictribe.com. Si votre pays n’est pas dans la liste, essayez de résoudre votre problème avec notre “aideen ligne” que vous trouverez également dans la section “Support” du site musictribe.com. Vouspouvez également nous faire parvenir directement votre demande de réparation sous garantie par Internet sur le site musictribe.com AVANT de nous renvoyer leproduit.

3. Raccordement au secteur.

Avant de relier cet équipement au secteur, assurez-vous que la tension secteur de votre région soit compatible avec l’appareil. Veillez à remplacer les fusibles uniquement par des modèles exactement de même taille et de même valeur électrique — sans aucuneexception. Important information Aspectos importantes Informations importantes
