climas tropicais e moderados até 45°C. O Music Tribe não se responsabiliza por perda alguma que possa ser sofrida por qualquer pessoa que dependa, seja de maneira completa ou parcial, de qualquer descrição, fotograa, ou declaração aqui contidas. Dados técnicos, aparências e outras informações estão sujeitas a modicações sem aviso prévio. Todas as marcas são propriedade de seus respectivos donos. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera , Oberheim, Auratone, Aston Microphones e Coolaudio são marcas ou marcas registradas do Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Todos direitos reservados. Para obter os termos de garantia aplicáveis e condições e informações adicionais a respeito da garantia limitada do Music Tribe, favor vericar detalhes na íntegra através do website musictribe.com/warranty. Attenzione I terminali contrassegnati con il simbolo conducono una corrente elettrica suciente a costituire un rischio di scossa elettrica. Usareunicamente cavi per altoparlanti (Speaker) d’elevata qualità con connettori jack TS da ¼"pre-installati. Ognialtra installazione o modica deve essere eettuata esclusivamente da personale tecnico qualicato. Attenzione Questo simbolo, ovunque appaia, avverte della presenza di una tensione pericolosa non isolata all'interno dello chassis, tensione che può essere suciente per costituire un rischio di scossa elettrica. Attenzione Questo simbolo, ovunque appaia, segnala importanti istruzioni operative e di manutenzione nella documentazione allegata. Si invita a leggere il manuale. Attenzione Per ridurre il rischio di scosse elettriche, non rimuovere il coperchio superiore (o la sezione posteriore). All'interno non ci sono parti riparabili dall'utente. Per la manutenzione rivolgersi a personale qualicato. Attenzione Per ridurre il rischio di incendi o scosse elettriche, non esporre questo apparecchio a pioggia e umidità. L'apparecchio non deve essere esposto a gocciolio o schizzi di liquidi e nessun oggetto contenente liquidi, come vasi, deve essere collocato sull'apparecchio. Attenzione Queste istruzioni di servizio sono destinate esclusivamente a personale qualicato. Per ridurre il rischio di scosse elettriche non eseguire interventi di manutenzione diversi da quelli contenuti nel manuale di istruzioni. Le riparazioni devono essere eseguite da personale di assistenza qualicato.

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Prestare attenzione a tutti gli

4. Applicare tutte le istruzioni.

5. Non utilizzare questo dispositivo

6. Pulire esclusivamente con un

7. Non bloccare le aperture di

ventilazione. Installare in conformità con le istruzioni del produttore.

8. Non installare vicino a fonti di

calore come radiatori, termoregolatori, stufe o altri apparecchi (inclusi amplicatori) che producono calore.

9. Non escludere la sicurezza fornita

dalla spina polarizzata o con messa a terra. Una spina polarizzata ha due lame, una più larga dell'altra. Una spina con messa a terra ha due lame e un terzo polo di messa a terra. La lama larga o il terzo polo sono forniti per la vostra sicurezza. Se la spina fornita non si adatta alla presa, consultare un elettricista per la sostituzione della presa obsoleta.

10. Proteggere il cavo di

alimentazione dal calpestio o essere schiacciato in particolare alle spine, prese di corrente e il punto in cui esce dall'apparecchio.

11. Utilizzare esclusivamente

dispositivi/accessori specicati dal produttore. GARANTIA LIMITADA LEGAL RENUNCIANTE

solo carrelli, supporti, treppiedi, stae o tavoli indicati dal produttore o venduti con l'apparecchio. Utilizzando un carrello, prestare attenzione quando si sposta la combinazione carrello/ apparecchio per evitare lesioni dovute al ribaltamento.

13. Scollegare questo apparecchio

durante i temporali o se non è utilizzato per lunghi periodi di tempo.

14. Per tutte le riparazioni rivolgersi a

personale qualicato. La manutenzione è necessaria quando l'apparecchio è danneggiato in qualsiasi modo, come danneggiamento del cavo di alimentazione o della spina, versamento di liquido o oggetti caduti nell'apparecchio, se l'apparecchio è stato esposto a pioggia o umidità, se non funziona normalmente o è caduto.

15. L'apparecchio deve essere

collegato a una presa di corrente elettrica con messa a terra di protezione.

16. e la spina o una presa del

dispositivo è utilizzata come dispositivo di disconnessione, deve essere facilmente utilizzabile.

corretto di questo prodotto: questo simbolo indica che questo dispositivo non deve essere smaltito insieme ai riuti domestici, secondo la Direttiva RAEE (2012/19 / UE) e la vostra legislazione nazionale. Questo prodotto deve essere portato in un centro di raccolta autorizzato per il riciclaggio di riuti di apparecchiature elettriche ed elettroniche (RAEE). La cattiva gestione di questo tipo di riuti potrebbe avere un possibile impatto negativo sull'ambiente e sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente associate alle apparecchiature elettriche ed elettroniche. Nello stesso tempo la vostra collaborazione al corretto smaltimento di questo prodotto contribuirà all'utilizzo eciente delle risorse naturali. Per ulteriori informazioni su dove è possibile trasportare le apparecchiature per il riciclaggio vi invitiamo a contattare l'ucio comunale locale o il servizio di raccolta dei riuti domestici.

18. Non installare in uno spazio

ristretto, come in una libreria o in una struttura simile.

19. Non collocare sul dispositivo fonti

di amme libere, come candele accese.

20. Per lo smaltimento delle batterie,

tenere in considerazione gli aspetti ambientali. Le batterie devono essere smaltite in un punto di raccolta delle batterie esauste.

21. Questo apparecchio può essere

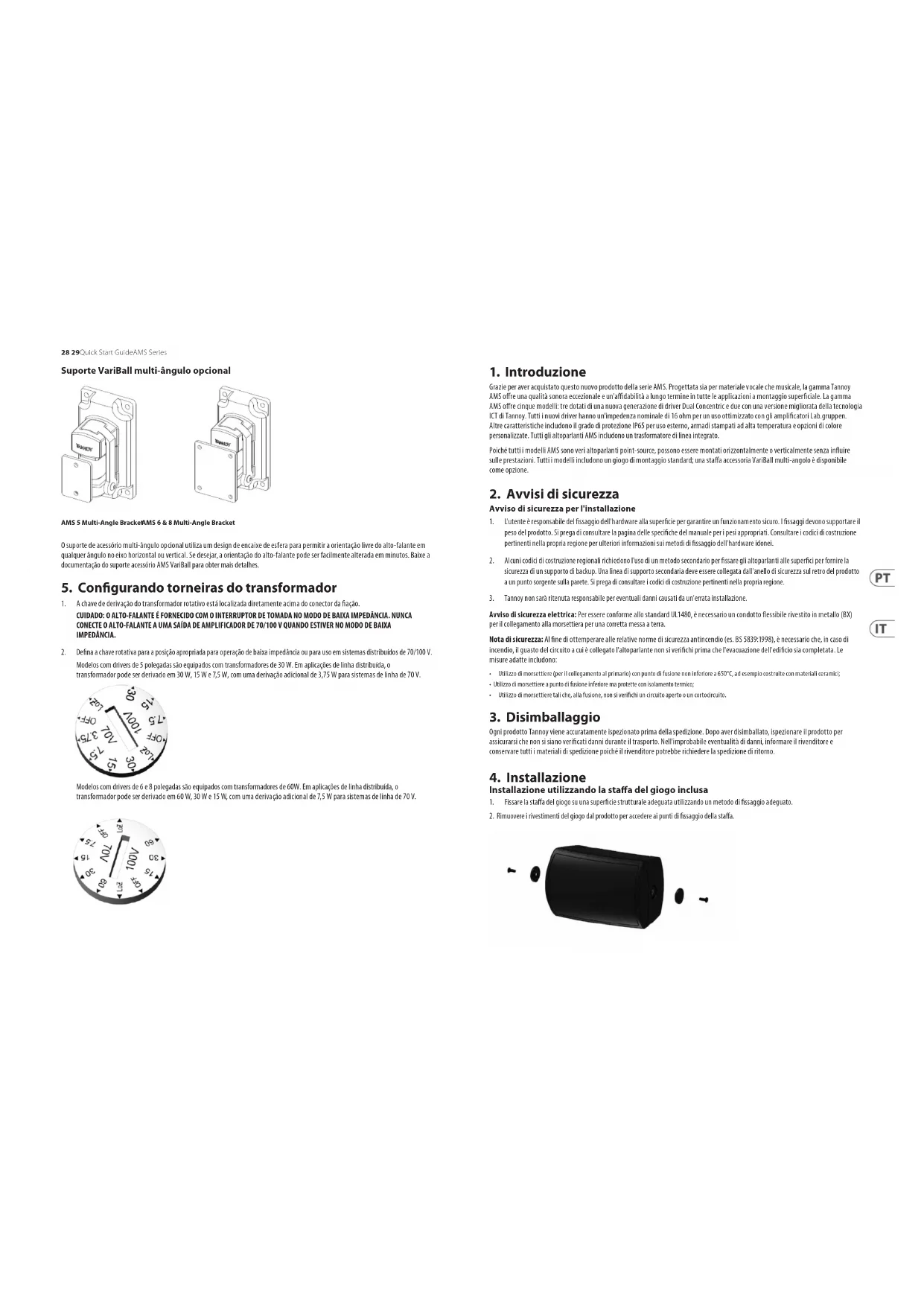

Grazie per aver acquistato questo nuovo prodotto della serie AMS. Progettata sia per materiale vocale che musicale, la gamma Tannoy AMS ore una qualità sonora eccezionale e un'adabilità a lungo termine in tutte le applicazioni a montaggio superciale. La gamma AMS ore cinque modelli: tre dotati di una nuova generazione di driver Dual Concentric e due con una versione migliorata della tecnologia ICT di Tannoy. Tutti i nuovi driver hanno un'impedenza nominale di 16 ohm per un uso ottimizzato con gli amplicatori Lab.gruppen. Altre caratteristiche includono il grado di protezione IP65 per uso esterno, armadi stampati ad alta temperatura e opzioni di colore personalizzate. Tutti gli altoparlanti AMS includono un trasformatore di linea integrato. Poiché tutti i modelli AMS sono veri altoparlanti point-source, possono essere montati orizzontalmente o verticalmente senza inuire sulle prestazioni. Tutti i modelli includono un giogo di montaggio standard; una staa accessoria VariBall multi-angolo è disponibile come opzione.

2. Avvisi di sicurezza

Avviso di sicurezza per l'installazione 1. L'utente è responsabile del ssaggio dell'hardware alla supercie per garantire un funzionamento sicuro. I ssaggi devono supportare il peso del prodotto. Si prega di consultare la pagina delle speciche del manuale per i pesi appropriati. Consultare i codici di costruzione pertinenti nella propria regione per ulteriori informazioni sui metodi di ssaggio dell'hardware idonei. 2. Alcuni codici di costruzione regionali richiedono l'uso di un metodo secondario per ssare gli altoparlanti alle superci per fornire la sicurezza di un supporto di backup. Una linea di supporto secondaria deve essere collegata dall'anello di sicurezza sul retro del prodotto a un punto sorgente sulla parete. Si prega di consultare i codici di costruzione pertinenti nella propria regione.

3. Tannoy non sarà ritenuta responsabile per eventuali danni causati da un'errata installazione.

Avviso di sicurezza elettrica: Per essere conforme allo standard UL1480, è necessario un condotto essibile rivestito in metallo (BX) per il collegamento alla morsettiera per una corretta messa a terra. Nota di sicurezza: Al ne di ottemperare alle relative norme di sicurezza antincendio (es. BS 5839:1998), è necessario che, in caso di incendio, il guasto del circuito a cui è collegato l'altoparlante non si verichi prima che l'evacuazione dell'edicio sia completata. Le misure adatte includono:

• Utilizzo di morsettiere (per il collegamento al primario) con punto di fusione non inferiore a 650°C, ad esempio costruite con materiali ceramici;

• Utilizzo di morsettiere a punto di fusione inferiore ma protette con isolamento termico;

• Utilizzo di morsettiere tali che, alla fusione, non si verichi un circuito aperto o un cortocircuito.

Ogni prodotto Tannoy viene accuratamente ispezionato prima della spedizione. Dopo aver disimballato, ispezionare il prodotto per assicurarsi che non si siano vericati danni durante il trasporto. Nell'improbabile eventualità di danni, informare il rivenditore e conservare tutti i materiali di spedizione poiché il rivenditore potrebbe richiedere la spedizione di ritorno.

Installazione utilizzando la staa del giogo inclusa

1. Fissare la staa del giogo su una supercie strutturale adeguata utilizzando un metodo di ssaggio adeguato.

2. Rimuovere i rivestimenti del giogo dal prodotto per accedere ai punti di ssaggio della staa.30 31Quick Start GuideAMS Series

3. Impostare la presa del trasformatore come descritto nel capitolo 5..

4. Per installazione interna (procedere al punto 5 per l'installazione all'esterno): Collegare la spina tipo euro ai li, osservando la corretta polarità. Utilizzare i pin 1(+) e 2 (–) per il collegamento dell'altoparlante. Utilizzare i pin 3 (–) e 4 (+) per il collegamento di altoparlanti aggiuntivi in una linea distribuita. NOTA: Serrare i perni 3 e 4 anche se non utilizzati per evitare vibrazioni delle viti. 5. Per installazione all'aperto: Far passare il/i cavo/i dell'altoparlante attraverso l'apertura nel collo del coperchio dell'ingresso cavi incluso con il prodotto. Collegare la spina tipo euro ai li, osservando la corretta polarità. Utilizzare i pin 1(+) e 2 (–) per il collegamento dell'altoparlante. Utilizzare i pin 3 (–) e 4 (+) per il collegamento di altoparlanti aggiuntivi in una linea distribuita. NOTA: Serrare i perni 3 e 4 anche se non utilizzati per evitare vibrazioni delle viti. 6. Posizionare l'altoparlante all'interno della staa del giogo. Posizionare i buer tra la staa e l'altoparlante come mostrato. Fissare con i ssaggi forniti utilizzando una chiave a brugola da 5 mm. Utilizzare le viti esagonali più lunghe in dotazione per il montaggio della staa del giogo. 7. Collegare la spina euro all'altoparlante. Per l'installazione all'aperto, ssare il coperchio dell'ingresso del cavo utilizzando una chiave a brugola da 3 mm e le viti incluse. Orientare la piastra di copertura in modo che l'apertura del collo sia rivolta verso il basso per ridurre al minimo l'ingresso di umidità o particolato.

8. Collegare una linea di supporto secondaria alla linguetta di sicurezza sul retro dell'armadio.

Staa VariBall multi-angolo opzionale La staa per accessori multi-angolo opzionale utilizza un design a sfera per consentire il libero orientamento dell'altoparlante a qualsiasi angolazione sull'asse orizzontale o verticale. Se lo si desidera, l'orientamento dell'altoparlante può essere facilmente modicato in pochi minuti. Scarica la documentazione della staa accessoria AMS VariBall per maggiori dettagli..

5. Impostazione dei rubinetti del trasformatore

1. L'interruttore di presa del trasformatore rotante si trova direttamente sopra il connettore del cablaggio.

Vi invitiamo a registrare il nuovo apparecchio Music Tribe subito dopo averlo acquistato visitando musictribe.com. La registrazione dell'acquisto tramite il nostro semplice modulo online ci consente di elaborare le richieste di riparazione in modo più rapido ed eciente. Leggete anche i termini e le condizioni della nostra garanzia, qualora applicabile.

2. Malfunzionamento. Nel caso

in cui il rivenditore autorizzato Music Tribe non si trovi nelle vostre vicinanze, potete contattare il Music Tribe Authorized Fulller per il vostro paese, elencato in “Support” @ musictribe.com. Se la vostra nazione non è elencata, controllate se il problema può essere risolto tramite il nostro “Online Support”che può anche essere trovato sotto “Support” @ musictribe.com. In alternativa, inviate una richiesta di garanzia online su musictribe.com PRIMA di restituire il prodotto.

all'alimentazione. Prima di collegare l'unità a una presa di corrente, assicuratevi di utilizzare la tensione di rete corretta per il modello specico. I fusibili guasti devono essere sostituiti, senza eccezioni, con fusibili dello stesso tipo e valore nominale. Weitere wichtige Informationen Outras Informações Importantes Informazioni importanti 48 49Quick Start GuideAMS SeriesOther important information
