MANUAL DE USUARIO AMS 6ICT TANNOY

Instrucciones de seguridad

CAUTION ISK OF ELECTRIC SHOCK DO NOT OPEN! ATTENTION SQUE D'ÉLECTROCUTION

Las terminales marcadas con este símbolo

eléctrica de magnitud suficiente como para constituir un riesgo de descarga eléctrica. Utilice solo cables de altavoz profesionales y de alta calidad con conectores TS de 6,3 mm o de bayoneta prefijados. Cualquier otra instalación o modificación debe ser realizada únicamente por un técnico cualificado.

Este símbolo, siempre que aparece, le advierte de la presencia de voltaje

peligroso sin aislar dentro de la caja; este voltaje puede ser suficiente para constituir un riesgo de descarga.

Este símbolo, siempre que aparece, le advierte sobre instrucciones operativas y

de mantenimiento que aparecen en documentación adjunta. Por favor, lea el manual.

Atención

Para reducir el riesgo de descarga eléctrica, no

quite la tapa (o la parte posterior). No hay piezas en el interior del equipo que puedan ser reparadas por el usuario. Si es necesario, póngase en contacto con personal cualificado.

Atención

Para reducir el riesgo

de incendio o descarga eléctrica, no exponga este aparato a la lluvia, humedad o alguna otra fuente que pueda salpicar o derramar algún líquido sobre el aparato. No coloque ningún tipo de recipiente para líquidos sobre el aparato.

Atención

Las instrucciones

de servicio deben llevarlas a cabo exclusivamente personal cualificado. Para evitar el riesgo de una descarga eléctrica, no realice reparaciones que no se encuentren descritas en el manual de operaciones. Las reparaciones deben ser realizadas exclusivamente por personal cualificado.

1. Lea las instrucciones.

2. Conserve estas instrucciones.

3. Preste atención a todas

las advertencias

1. Siga todas las instrucciones.

2. No use este aparato cerca

del agua.

1. Limpie este aparato con un paño seco.

2. No bloquee las aberturas de ventilación. Instale el equipo de acuerdo con las instrucciones del fabricante.

3. No instale este equipo cerca de fuentes de calor tales como radiadores, acumuladores de calor, estufas u otros aparatos (incluyendo amplificadores) que puedan producir calor.

4. No elimine o deshabilite nunca la conexión a tierra del aparato o del cable de alimentación de corriente. Un enchufe polarizado tiene dos polos, uno de los cuales tiene un contacto más ancho que el otro. Una clavija con puesta a tierra dispone de tres

contactos: dos polos y la puesta a tierra. El contacto ancho y el tercer contacto, respectivamente, son los que garantizan una mayor seguridad. Si el enchufe suministrado con el equipo no concuerda con la toma de corriente, consulte con un electricista para cambiar la toma de corriente obsoleta. 10. Coloque el cable de suministro de energía de manera que no pueda ser pisado y que esté protegido de objetos aflados. Asegúrese de que el cable de suministro de energía esté protegido, especialmente en la zona de la clavija y en el punto donde sale del aparato.

1. Use únicamente los dispositivos o accesorios especificados por el fabricante.

12. Use

únicamente la

carretilla,

plataforma

trípode, soporte o

mesa especificados

por el fabricante o suministrados junto con el equipo. Al transportar el equipo, tenga cuidado para evitar daños y caídas al tropezar con algún obstáculo.

1. Desenchufe el equipo durante tormentas o si no va a utilizarlo durante un periodo largo.

2. Confie las reparaciones únicamente a servicios técnicos cualificados. La unidad requiere mantenimiento siempre que haya sufrido algún daño, si el cable de suministro de energía o el enchufe presentaran daños, se hubiera derramado un líquido o hubieran caído objetos dentro del equipo, si el aparato hubiera estado expuesto a la humedad o la lluvia, si ha dejado de funcionar de manera normal o si ha sufrido algún golpe o caída.

3. Al conectar la unidad a la toma de corriente eléctrica asegúrese de que la conexión disponga de una unión a tierra.

4. Si el enchufe o conector de red sirve como único medio de desconexión, éste debe ser accesible fácilmente.

EN

ES

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

1. Cómo debe deshacerse de este aparato: Este símbolo indica que este aparato no debe ser tratado

como basura orgánica, según lo indicado en la Directiva YEEE (2012/19/EU) y a las normativas aplicables en su país. En lugar de ello deberá llevarlo al punto limpio más cercano para el reciclade de sus elementos eléctricos / electrónicos (EEE). Al hacer esto estará ayudando a prevenir las posibles consecuencias negativas para el medio ambiente y la salud que podrían ser provocadas por una gestión inadecuada de este tipo de aparatos. Además, el reciclade de materiales ayudará a conservar los recursos naturales. Para más información acerca del reciclaje de este aparato, póngase en contacto con el Ayuntamiento de su ciudad o con el punto limpio local.

1. No instale esta unidad en un espacio muy reducido, tal como encastrada en una libreria o similar.

2. No coloque objetos con llama, como una vela encendida, sobre este aparato.

3. Tenga presentes todas las advertencias relativas al reciclaje y correcta eliminación de las pilas. Las pilas deben ser siempre eliminadas en un punto limpio y nunca con el resto de la basura orgánica.

4. Puede usar este aparato en lugares con climas tropicales y moderados que soporten temperaturas de hasta 45°C.

NEGACIÓN LEGAL

Music Tribe no admite ningún tipo de responsabilidad por cualquier daño o pérdida que pudiera sufrir cualquier persona por confiar total o parcialmente en la descripciones, fotografías o afirmaciones contenidas en este documento. Las especificaciones técnicas, imágenes y otras informaciones contenidas en este documento están sujetas a modificaciones sin previo aviso. Todas las marcas comerciales que aparecen aquí

son propiedad de sus respectivos dueños. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone, Aston Microphones y Coolaudio son marcas comerciales o marcas registradas de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Reservados todos los derechos.

GARANTÍA LIMITADA

Si quiere conocer los detalles y condiciones aplicables de la garantía así como información adicional sobre la Garantía limitada de Music Tribe, consulte online toda la información en la web musictribe.com/warranty.

equipamentos eléctricos e electrónicos (EEE). O tratamento incorrecto deste tipo

Gracias por adquirir este nuevo producto de la serie AMS. Diseñada para material de programas de voz y música, la gama Tannoy AMS proporciona una calidad de sonido excepcional y fiabilidad a largo plazo en todas las aplicaciones de montaje en superficie. La gama AMS ofrece cinco modelos: tres con una nueva generación de controladores concéntricos cuales y dos con una versión mejorada de la tecnología ICT de Tannoy. Todos los controladores nuevos tienen una imperdancia nominal de 16 óbrios para un uso optimizado con amplificadores Lab. gruppen. Otras características incluyen clasificación IP65 para uso en exteriores, gabinetes moldeados para alta temperatura y opciones de colores personalizados. Todos los altavoces AMS incluyen un transformador de línea integrado.

Debido a que todos los modelos AMS son verdaderos altavoces de fuente puntual, pueden montarse horizontal o verticalmente sin afectar el rendimiento. Todos los modelos incluyen un yugo de montaje estándar; un soporte accesorio VariBall de múltiples ángulos está disponible como opción.

2. Avisos de seguridad

Aviso de seguridad de instalación

1. El usuario es responsable de fijar el hardware a la superficie para garantizar un funcionamiento seguro. Las fijaciones deben soportar el peso del producto. Consulte la página de especificaciones del manual para conocer los pesos adecuados. Consulte los códigos de construcción relevantes en su región para obtener más información sobre los métodos de fijación de hardware adecuados.

2. Algunos códigos de construcción regionales requieren el uso de un método secundario para asegurar los altavoces a las superficies para brindar la seguridad de un soporte de respaldo. Se debe conectar una línea de soporte secundaria desde el lado de seguridad en la parte posterior del producto hasta un punto de origen en la pared. Consulte los códigos de construcción relevantes en su región.

3. Tannoy no se hace responsable de los daños causados por una instalación incorrecta.

Aviso de seguridad eléctrica: Para cumplir con la norma UL1480, se requiere un conducto flexible revestido de metal (BX) para la conexión al bloque de terminales para una conexión a tierra adecuada.

Nota de seguridad: Para cumplir con las regulaciones de seguridad contra incendios relevantes (es decir, BS 5839: 1998), se requiere que, en caso de incendio, esa falla del circuito al que está conectado el altavoz no ocurra antes de que se complete la evacuación del edificio. Las medidas adecuadas incluyen:

• Uso de bloques de terminales (para la conexión al primario) con un punto de fusión de no menos de 650 °C, por ejemplo construidos con materiales cerámicos;
• Utilización de bornes de punto de fusión más bajo pero protegidos con aislamiento térmico;
• Iso de bloques de terminales de manera que, al fundirse, no se produzca un circuito abierto o un cortocircuito.

3. Desembalaje

Todos los productos de Tannoy se inspeccionan cuidadosamente antes del envío. Después de desembalarlo, inspeccione su producto para asegurarse de que no se hayan producido daños durante el transporte. En el improbable caso de daños, notifique a su distribuidor y conserve todos los materiales de envío, ya que su distribuidor puede requerir el envío de devolución.

4. Instalación

Instalación usando el soporte de yugo incluido

1. Fije el soporte del yugo a una superficie estructural adecuada utilizando un método de fijación adecuado.

2. Retire los embellecedores del yugo del producto para acceder a los puntos de fijación del soporte.

1. Configure la toma del transformador como se detalla en el Capítulo 5.

2. Para instalación en interiores (continue con el paso 5 para la instalación en exteriores); Correcte el enchufe estilo euro a los cables, observando la polaridad correcta. Utilice los pines 1 (+) y 2 (-) para la conexión del altavoz. Utilice los pines 3 (-) y 4 (+) para la conexión de altavoces adicionales en una línea distribuida. NOTA: Apretete los pasadores 3 y 4 incluso si no se utilizan para evitar la vibración de los tornillos.

3. Para instalación al aire libre: Pase los cables del altavoz a través de la abertura en el cuello de la cubierta de entrada de cables incluida con el producto.

Conecte el enchufe estilo euro a los cables, observando la polaridad correcta. Utilice los pines 1 (+) y 2 (-) para la conexión del altavoz. Utilice los pines 3 (-) y 4 (+) para la conexión de altavoces adicionales en una línea distribuida. NOTA: Apriete los pasadores 3 y 4 incluso si no se utilizan para evitar la vibración de los tomillos..

1. Coloque el altavoz dentro del soporte del yugo. Coloque los amertiguadores entre el soporte y el altavoz como se muestra. Fije con las fijaciones suministradas utilizando una llave Allen de 5 mm. Utilice los tornillos hexagonales más largos suministrados al montar el soporte del yugo.

1. Conecte el enchufe euro al altavoz. Para la instalación en exteriores, coloque la tapa de entrada de cables con una llave Allen de 3 mm y los tomillos incluidos. Oriente la placa de cubierta de modo que la abertura del cuello mire hacia abajo para minimizar la entrada de humedad o partículas.
2. Conecte una línea de soporte secundaria a la pestaña de seguridad en la parte trasera del gabinete.

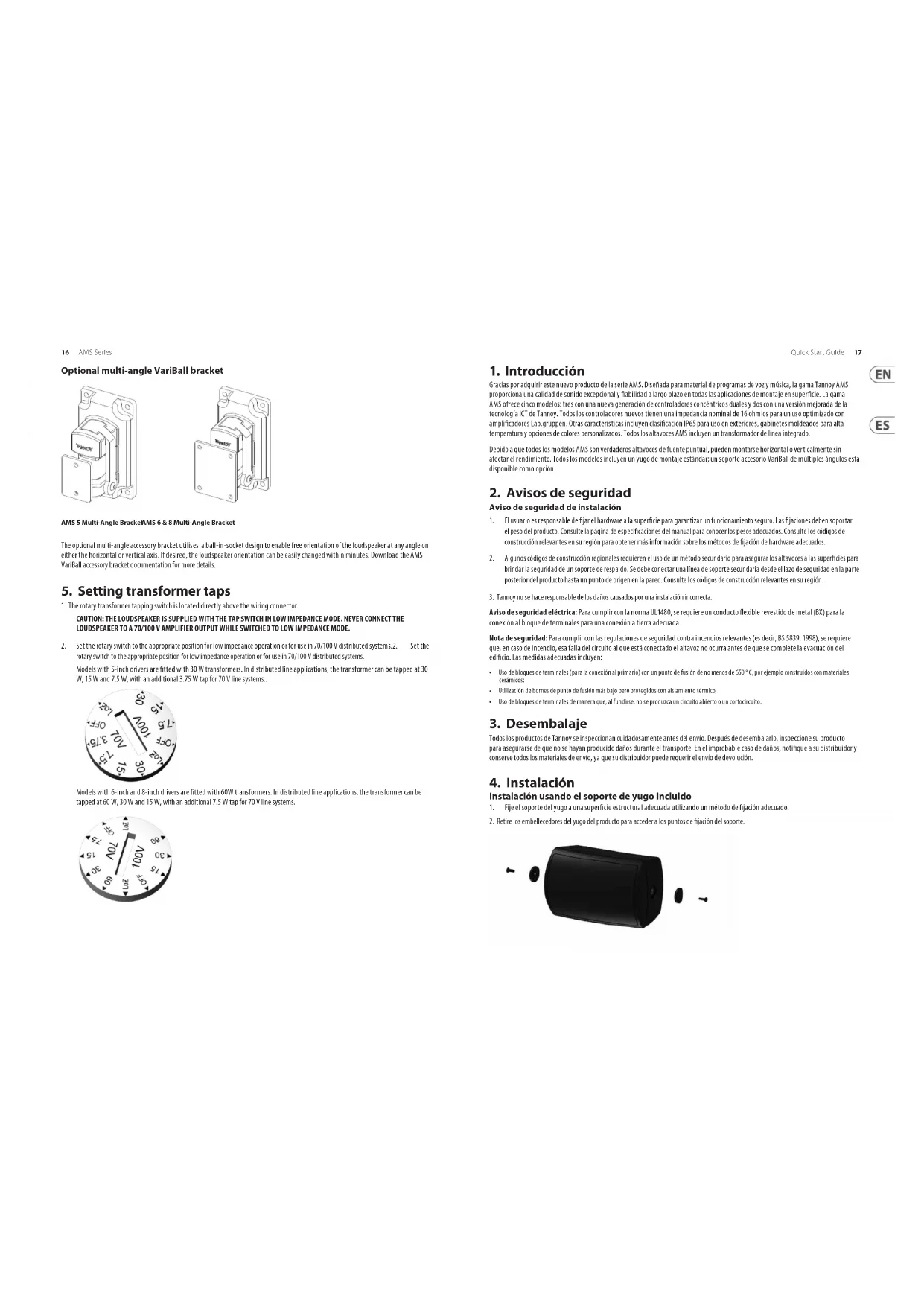

Soporte VariBall de múltiples ángulos opcional

AMS 5 Multi-Angle Bracket AMS 6 & 8 Multi-Angle Bracket

El soporte opcional de múltiples ángulos para accesorios utiliza un diseño de bola en el zócalo para permitir la orientación libre del altavoz en cualquier ángulo, ya sea en el eje horizontal o vertical. Si lo desea, la orientación del altavoz se puede cambiar fácilmente en minutos. Descargue la documentación del soporte accesoría AMIS VariBall para obtener más detalles.

5. Configuración de tomas de transformador

1. El interruptor de derivación del transformador giratorio se encuentra directamente encima del conector de cableado. CRECAUCIÓN: EL ALTAVOZ SE SUMINISTRA CON EL INTERRUPTOR TAP EN MODO DE BAJA IMPEDANCIA. NUNCA CONECTE EL ALTAVOZ A UNA SALIDA DE AMPLIFICADOR DE 70/100 V MIENTRAS ESTÉ CONECTADO AL MODO DE BAJA IMPEDANCIA.
2. Coloque el interruptor giratoria en la posición adecuada para un funcionamiento de baja impedancia o para su uso en sistemas distribuidos de 70/100 V. Los modelos con controladores de 5 pulgadas están equipados con transformadores de 30 W. En aplicaciones de línea distribuida, el transformador se puede conectar a 30 W, 15 W y 7,5 W, con una derivación adicional de 3,75 W para sistemas de línea de 70 V.

Los modelos con controladores de 6 y 8 pulgadas están equipados con transformadores de 60 W. En aplicaciones de línea distribuida, el transformador puede conectarse a 60 W, 30 W y 15 W, con una derivación adicional de 7,5 W para sistemas de línea de 70 V.

1. Introduction

Los modelos con controladores de 5 pulgadas están equipados con transformadores de 30 W. En aplicaciones de línea distribuida, el transformador se puede conectar a 30 W, 15 W y 7,5 W, con una derivación adicional de 3,75 W para sistemas de línea de 70 V.

Le recomendamos que registre su nuevo aparato Music Tribe justo después de su compra accediendo a la página web musictribe.com. El registro de su compra a través de nuestro sencillo sistema online nos ayudará a resolver cualquier incidencia que se presente a la mayor brevedad posible. Además, aproveche para leer los términos y condiciones de nuestra garantía, si es aplicable en su caso.

1. Averías. En el caso de que no exista un distribuidor Music Tribe en las inmediaciones, puede ponerse en contacto con el distribuidor Music Tribe de su país, que encontrará dentro del apartado "Support" de nuestra página web musictribe.com. En caso de que su país no aparezca en ese listado, acceda a la sección "Online Support" (que también encontrará dentro del apartado "Support" de nuestra página web) y compruebe si su problema aparece descrito y solucionado alli. De forma alternativa, envienos a través de la página web una solicitud online de soporte en periodo de garantía ANTES de devolvemos el aparato.

3. Conexiones de corriente.

Antes de enchufar este aparato a una salida de corriente, asegúrese de que dicha salida sea del voltaje adecuado para su modelo concreto. En caso de que deba sustituir un fusible quemado, deberá hacerlo por otro de idénticas especificaciones, sin excepción.
