BEDIENUNGSANLEITUNG AMS 6ICT TANNOY

Wichtige Sicherheitshinweise

Vorsicht Die mit dem Symbol markierten Anschlüsse führen so viel Spannung, dass die Gefahr eines Stromschlags besteht. Verwenden Sie nur hochwertige, professionelle Lautsprecherkabel mit vorinstallierten 6,35 mm MONO-Klinkensteckern oder Lautsprecherstecker mit Drehverriegelung. Alle anderen Installationen oder Modifikationen sollten nur von qualifiziertem Fachpersonal ausgeführt werden.

Achtung Um eine Gefährdung durch Stromschlag auszuschließen, darf die Geräteabdeckung bzw. Geräterückwand nicht abgenommen werden. Im Innern des Geräts befinden sich keine vom Benutzer reparierbaren Teile. Reparaturarbeiten dürfen nur von qualifiziertem Personal ausgeführt werden.

Stromschlag auszuschließen, darf dieses Gerät weder Regen oder Feuchtigkeit ausgesetzt werden noch sollten Spritzwasser oder tropfende Flüssigkeiten in das Gerät gelangen können. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät.

Achtung

Die Service-Hinweise sind

nur durch qualifiziertes

Personal zu befolgen. Um eine Gefährdung durch Stromschlag zu vermeiden, führen Sie bitte keinerlei Reparaturen an dem Gerät durch, die nicht in der Bedienungsanleitung beschrieben sind. Reparaturen sind nur von qualifiziertem Fachpersonal durchzuführen.

1. Lesen Sie diese Hinweise.

2. Bewahren Sie diese Hinweise auf.

3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie alle

Bedienungshinweise.

1. Betreiben Sie das Gerät nicht in

der Nähe von Wasser.

1. Reinigen Sie das Gerät mit einem trockenen Tuch.

2. Blockieren Sie nicht die Belüftungsschlitze. Beachten Sie beim Einbau des Gerätes die Herstellerhinweise.

3. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Solche Wärmequellen sind z. B. Heizkörper, Herde oder andere Wärme erzeugende Geräte (auch Verstärker).

4. Entfernen Sie in keinem Fall die Sicherheitsvorrichtung von Zweipol- oder geerdeten Steckern. Ein Zweipolstecker hat zwei unterschiedlich breite Steckkontakte. Ein geerdeter Stecker hat zwei Steckkontakte und einen dritten Erdungskontakt. Der breitere Steckkontakt oder der zusätzliche Erdungskontakt dient Ihrer Sicherheit. Falls das mitgelieferte Steckerformat nicht zu Ihrer Steckdose passt, wenden Sie sich bitte an einen Elektriker, damit die Steckdose

entsprechend ausgetauscht wird.

1. Verlegen Sie das Netzkabel so, dass es vor Tritten und scharfen Kanten geschützt ist und nicht beschädigt werden kann. Achten Sie bitte insbesondere im Bereich der Stecker, Verlängerungskabel und an der Stelle, an der das Netzkabel das Gerät verlässt, auf ausreichenden Schutz.

2. Das Gerät muss jederzeit mit intaktem Schutzleiter an das Stromnetz angeschlossen sein.

3. Sollte der Hauptnetzstecker oder eine Gerätesteckdose die Funktionseinheit zum Abschalten sein, muss diese immer zugänglich sein.

4. Verwenden Sie nur Zusatzgeräte/Zubehörteile, die laut Hersteller geeignet sind.

1. Verwenden

Sie nur Wagen,

Standvorrich-

tungen, Stative,

Halter oder Tische,

die vom Hersteller

benannt oder im Lieferumfang des Geräts enthalten sind. Falls Sie einen Wagen benutzen, seien Sie vorsichtig beim Bewegen der Wagen- Gerätkombination, um Verletzungen durch Stolpern zu vermeiden.

1. Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen.

2. Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Service-Personal ausführen. Eine Wartung ist notwendig, wenn das Gerät in irgendeiner Weise beschädigt wurde (z. B. Beschädigung des Netzkabels oder Steckers), Gegenstände oder Flüssigkeit in das Geräteinnere gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, das Gerät nicht ordnungsgemäß funktioniert oder auf den Boden gefallen ist.

1. Korrekte

Entsorgung dieses

Produkts: Dieses Symbol

weist darauf hin, das

Produkt entsprechen

der WEEE Direktive (2012/19/EU) und der jeweiligen nationalen Gesetze nicht

zusammen mit Ihren Haushaltsabfällen zu entsorgen. Dieses Produkt sollte bei einer autorisierten Sammelstelle für Recycling elektrischer und elektronischer Geräte (EEE) abgegeben werden. Wegen bedenklicher

Substanzen, die generell mit elektrischen und elektronischen Geräten in Verbindung stehen, könnte eine unsachgemäße Behandlung dieser Abfallart eine negative Auswirkung auf Umwelt und Gesundheit haben. Gleichzeitig gewährleistet ihr Beitrag zur richtigen Entsorgung dieses Produkts die effektive Nutzung natürlicher Ressourcen. Für weitere Informationen zur Entsorgung Ihrer Geräte bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum zuständigen städtischen Büro, Entsorgungsamt oder zu Ihrem Haushaltsabfallentsorger auf.

1. Installieren Sie das Gerät nicht in einer beengten Umgebung, zum Beispiel Bücherregal oder ähnliches

2. Stellen Sie keine Gegenstände mit offenen Flammen, etwa brennende Kerzen, auf das Gerät.

3. Beachten Sie bei der Entsorgung von Batterien den Umweltschutz-Aspekt. Batterien müssen bei einer Batterie-Sammelstelle entsorgt werden.

4. Dieses Gerät ist in tropischen und gemäßigten Klimazonen bis 45°C einsetzbar.

HAFTUNGSAUSSCHLUSS

Music Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise auf hier enthaltene Beschreibungen.

Fotos oder Aussagen verlassen haben. Technische Daten, Erscheinungsbild und andere Informationen können ohne vorherige Ankündigung

geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon.

Behringer, Bugera, Oberheim, Auratone, Aston Microphones und

Coolaudio sind Warenzeichen oder eingetragene Warenzeichen der Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alle Rechte vorbehalten.

Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich der von Music Tribe gewährten beschränkten Garantie finden Sie online unter musictribe.com/warranty.

Instruções de

Vielen Dank, dass Sie sich für dieses neue Produkt der AMS-Serie entschieden haben. Die Tannoy AMS-Reihe wurde sovohl für Sprachals auch für Musikprogrammaterial entwickelt und bietet außergevöhnliche Klangqualität und langfristige Zuverlässigkeit bei allen SMD-Anwendungen. Die AMS-Reihe bietet fünf Modelle: drei mit einer neuen Generation von Dual Concentric-Treibern und zwei mit einer verbesserten Version der ICI-Technologie von Tannoy. Alle neuen Treiber haben eine Kennämpedanz von 16 Ohm für eine optimierte Verwendung mit Lab.gruppen-Verstärkern. Weitere Merkmale sind die Schutzart 1P65 für den Außeneinsatz, Hochtemperatur-Formgehäuse und kundenspezifische Farboptionen. Alle AMS-Lautsprecher verfügen über einen eingebauten Line-Usertrager.

Da alle AMS-Modelle echte Punktquellenlautsprecher sind, können sie horizontal oder vertikal montiert werden, ohne die Leistung zu beeinträchtigen. Alle Modelle verfügen über ein Standard-Montagejoch; optional ist eine VariBall-Zubehörhalterung mit mehreren Winkeln erhältlich.

2. Sicherheitshinweise

Sicherheitshinweis zur Installation

1. Der Benutzer ist dafür verantwortlich, die Hardware an der Oberfläche zu befestigen, um einen sicheren Betrieb zu gewährleisten. Die Befestigungen müssen das Gewicht des Produkts tragen. Die entsprechenden Gewichte entnehmen Sie bitte der Spezifikationsseite des Handbuchs. Weitere Informationen zu geeigneten Befestigungsmethoden für Beschläge finden Sie in den entsprechenden Bauvorschriften in Ihrer Region.
2. Einige regionale Bauvorschriften erfordem die Verwendung einer sekundären Methode zur Befestigung von Lautsprechern an Oberflächen, um die Sicherheit einer zusätzlichen Stütze zu gewährleisten. Eine sekundäre Stützleine sollte von der Sicherheitsschlaufe an der Rückseite des Produkts bis zu einem Quellpunkt an der Wand befestigt werden. Bitte konsultieren Sie die entsprechenden Bauvorschriften in Ihrer Region.
3. Tannoy haftet nicht für Schäden, die durch unsachgemäße Installation verursacht werden.

Hinweis zur elektrischen Sicherheit: Um den Standard UL1480 zu erfüllen, ist ein metallummantelter flexibler Schutzschlauch (BX) für den Anschluss an den Klemmenblock für eine ordnungsgemäße Erdung erforderlich.

SicherheitshInwels: Um den einschlägigen Brandschutzbestimmungen (zB BS 5839:1998) zu entsprechen, ist es erforderlich, dass im Brandfall der Ausfall des Stromkreises, an den der Lautsprecher angeschlossen ist, nicht auftritt, bevor die Evakulierung des Gebäudes abgeschlossen ist. Geeignete Maßnahmen sind:

• Verwendung von Reihenklemmen (zum Anschluss an Primärseite) mit einem Schmelzpunkt von mindestens 650 °C, beispielsweise aus keramischen Materialien;
• Verwendung von Klemmenblöcken mit niedrigerem Schmelzpunkt, aber mit Wärmeisolierung geschützt;
• Verwendung von Reihenklemmen so, dass beim Schmelzen kein Leerlauf oder Kurzschluss auftritt.

3. Auspacken

Jedes Tannoy-Produkt wird vor dem Versand sorgfältig geprüft. Bitte überprüfen Sie Ihr Produkt nach dem Auspacken, um sicherzustellen, dass keine Transportschäden aufgetreten sind. Im unwahrscheinlichen Fall eines Schadens benachrichtigen Sie bitte Ihren Händler und bewahren Sie alle Versandmaterialien auf, da Ihr Händler möglicherweise eine Rücksendung verlangt.

4. Installation

Installation mit mitgelieferter Jochhalterung

1. Befestigen Sie die Jochhalterung mit einer geeigneten Befestigungsmethode an einer geeigneten strukturellen Oberfläche.
2. Entfernen Sie die Büigelverkleidungen vom Produkt, um an die Befestigungspunkte der Halterungen zu gelangen.

1. Stellen Sie den Transformatorabgriff wie in Kapitel 5 beschrieben ein.

2. Für Innenaufstellung (für Außeninstallation mit Schritt 5 fortfahren): Schließen Sie den Eurostecker an die Drähte an und achten Sie dabei auf die richtige Polarität. Verwenden Sie die Pins 1(+) und 2(-) zum Anschluss des Laufsprechers. Verwenden Sie die Pins 3(-) und 4(+) zum Anschluss zusätzlicher Lautsprecher in einer verteilten Linie. HINWEIS: Ziehen Sie die Stifte 3 und 4 fest, auch wenn sie nicht verwendet werden, um Vibrationen der Schrauben zu vermeiden.

3. Für Außenaufstellung: Führen Sie das/die Lautsprecherkabel durch die Öffnung im Hals der mit dem Produkt gelieferten Kabeleinführungsabdeckung.

Schließen Sie den Eurostecker an die Drähte an und achten Sie dabei auf die richtige Polarität. Verwenden Sie die Pins 1(+) und 2(−) zum Anschluss des Lautsprechers. Verwenden Sie die Pins 3(−) und 4(+) zum Anschluss zusätzlicher Lautsprecher in einer verteilten Linie. HINWEIS: Ziehen Sie die Stifte 3 und 4 fest, auch wenn sie nicht verwendet werden, um Vibrationen der Schrauben zu vermeiden.

1. Platzieren Sie den Lautsprecher in der Jochhalterung. Puffer wie abgebildet zwischen Halterung und Lautsprecher positionieren. Mit den mitgelieferten Befestigungen mit einem 5 mm Inbusschlüssel befestigen. Verwenden Sie bei der Montage der Bilgelhalterung die mitgelieferten längeren Sechskantschrauben.

1. Verbinden Sie den Eurostecker mit dem Lautsprecher. Bei Außenmontage befestigen Sie die Kabeleinführungsabdeckung mit einem 3 mm Inbusschlüssel und den mitgelieferten Schrauben. Richten Sie die Abdeckplatte so aus, dass die Halsöffnung nach unten zeigt, um das Eindringen von Feuchtigkeit oder Partikeln zu minimieren.
2. Schließen Sie eine sekundäre Stützleitung an die Sicherheitslasche an der Rückseite des Schranks an.

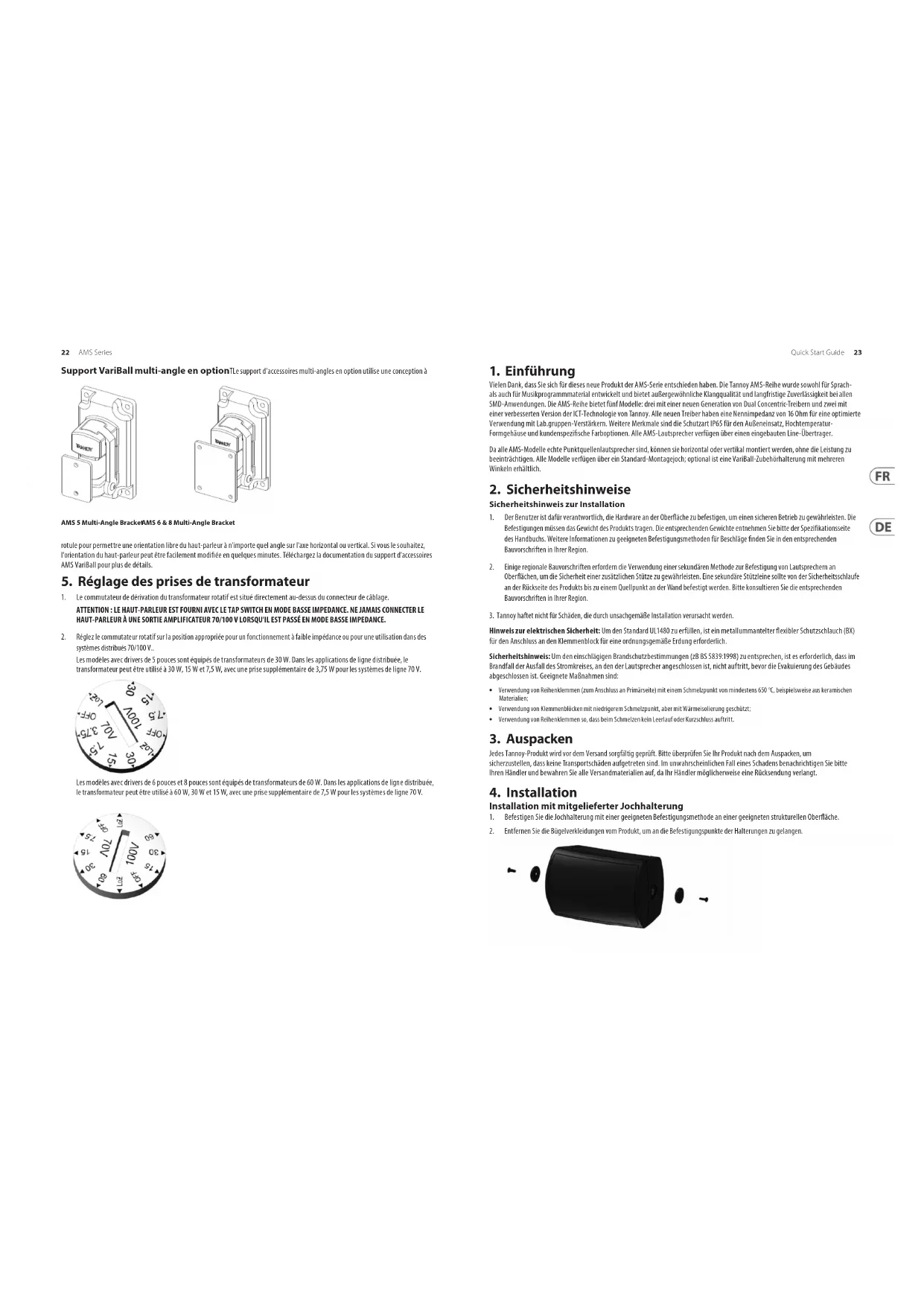

Optionale VariBall-Halterung mit mehreren Winkeln

AMS 5 Multi-Angle Bracket AMS 6 & 8 Multi-Angle Bracket

Die optionale Multi-Winkel-Zubehörhalterung verwendet ein Kugel-in-Sockel-Design, um eine freie Ausrichtung des Lautsprechers in jedem Winkel entweder auf der horizontalen oder vertikalen Achse zu ermöglichen. Auf Wunsch kann die Lautsprecherausrichtung innerhalb von Minuten einfach geändert werden. Laden Sie die Dokumentation zur AMS Varißall-Zubehörhalterung herunter, um weitere Informationen zu erhalten.

5. Transformatorabgriffe einstellen

1. Der Transformator-Drehschalter befindet sich direkt über dem Kabelstecker..

ACHTUNG: DER LAUTSPRECHER WIRD MIT DEM TAP-SCHALTER IM NIEDRIGEN IMPEDANZMODUS GELIEFERT. VERBINDEN SIE NIEMALS DEN LAUTSPRECHER AN EINEN 70/100 V VERSTÄRKERAUSGANG, WÄHREND SIE IN DEN NIEDRIGEN IMPEDANZMODUS GESCHALTET IST.

1. Modelle mit S-Zoll-Treibern sind mit 30-W-Übertragern ausgestattet. In dezentralen Netzanwendungen kann der Transformator mit 30 W, 15 W und 7,5 W angezapft werden, mit einer zusätzlichen 3,75 W-Anzapfung für 70-V-Netze.

Modelle mit 6-Zoll- und 8-Zoll-Treibern sind mit 60-W-Übertragern ausgestattet. In dezentralen Netzanwendungen kann der Transformator mit 60 W, 30 W und 15 W angezapft werden, mit einer zusätzlichen 7,5 W-Anzapfung für 70-V-Netze.

1. Introdução

Weitere wichtige Informationen

1. Online registrieren.

Bitte registrieren Sie Ihr neues Music Tribe-Gerät direkt nach dem Kauf auf der Website musictribe.com. Wenn Sie Ihren Kauf mit unserem einfachen online Formular registrieren, können wir Ihre Reparaturansprüche schneller und effizienter bearbeiten. Lesen Sie bitte auch unsere Garantiebedingungen, falls zutreffend.

1. Funktionsfehler. Sollte sich kein Music Tribe Händler in Ihrer Nähe befinden, können Sie den Music Tribe Vertrieb Ihres Landes kontaktieren, der auf musictribe.com unter „Support“ aufgeführt ist. Sollte Ihr Land nicht aufgelistet sein, prüfen Sie bitte, ob Ihr Problem von unserem „Online Support“ geläst werden kann, den Sie ebenfalls auf musictribe.com unter „Support“ finden. Alternativ reichen Sie bitte Ihren Garantieanspruch online auf musictribe.com ein, BEVOR Sie das Produkt zurücksenden.

2. Stromanschluss. Bevor Sie das Gerät an eine Netzsteckdose anschließen, prüfen Sie bitte, ob Sie die korrekte Netzspannung für Ihr spezielles Modell verwenden. Fehlerhafte Sicherungen müssen ausnahmslos durch Sicherungen des gleichen Typs und Nennwerts ersetzt werden.
