TL503XX - échelle Vonroc - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'échelle	Échelle télescopique
Hauteur maximale	3,8 mètres
Matériau	Aluminium
Poids	10,5 kg
Capacité de charge	150 kg
Dimensions repliée	0,8 m
Système de verrouillage	Verrouillage automatique
Utilisation recommandée	Travaux domestiques, jardinage, nettoyage de fenêtres
Maintenance	Vérifier régulièrement les mécanismes de verrouillage et nettoyer l'échelle
Normes de sécurité	Conforme aux normes EN 131
Garantie	2 ans

FOIRE AUX QUESTIONS - TL503XX Vonroc

Comment déployer l'échelle Vonroc TL503XX correctement ?

Pour déployer l'échelle, commencez par la placer sur une surface plane. Tirez lentement sur les sections de l'échelle jusqu'à ce qu'elles s'enclenchent en place. Assurez-vous que chaque section est bien verrouillée avant de monter.

Quelle est la capacité de charge maximale de l'échelle Vonroc TL503XX ?

L'échelle Vonroc TL503XX a une capacité de charge maximale de 150 kg. Veuillez ne pas dépasser cette limite pour garantir la sécurité.

Comment entretenir l'échelle pour assurer sa durabilité ?

Pour entretenir votre échelle, nettoyez-la régulièrement avec un chiffon humide et vérifiez qu'il n'y a pas de dommages sur les échelons ou les sections. Évitez de la laisser à l'extérieur pendant de longues périodes.

Que faire si l'échelle grince ou se déplace pendant l'utilisation ?

Si l'échelle grince ou bouge, vérifiez que toutes les sections sont correctement verrouillées. Si le problème persiste, inspectez les articulations et les fixations pour détecter tout signe d'usure ou de dommage.

Puis-je utiliser l'échelle sur des surfaces inégales ?

Il est déconseillé d'utiliser l'échelle sur des surfaces inégales. Pour une utilisation sécurisée, assurez-vous que l'échelle est placée sur une surface plane et stable.

Comment plier l'échelle Vonroc TL503XX après utilisation ?

Pour plier l'échelle, commencez par retirer votre poids et assurez-vous qu'elle est stable. Ensuite, tirez doucement sur les sections pour les replier dans l'ordre inverse de leur déploiement.

L'échelle est-elle garantie ?

Oui, l'échelle Vonroc TL503XX est généralement couverte par une garantie de 2 ans. Veuillez consulter votre manuel d'utilisation pour plus de détails sur les conditions de garantie.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation de l'échelle Vonroc TL503XX est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site web de Vonroc dans la section 'Support'.

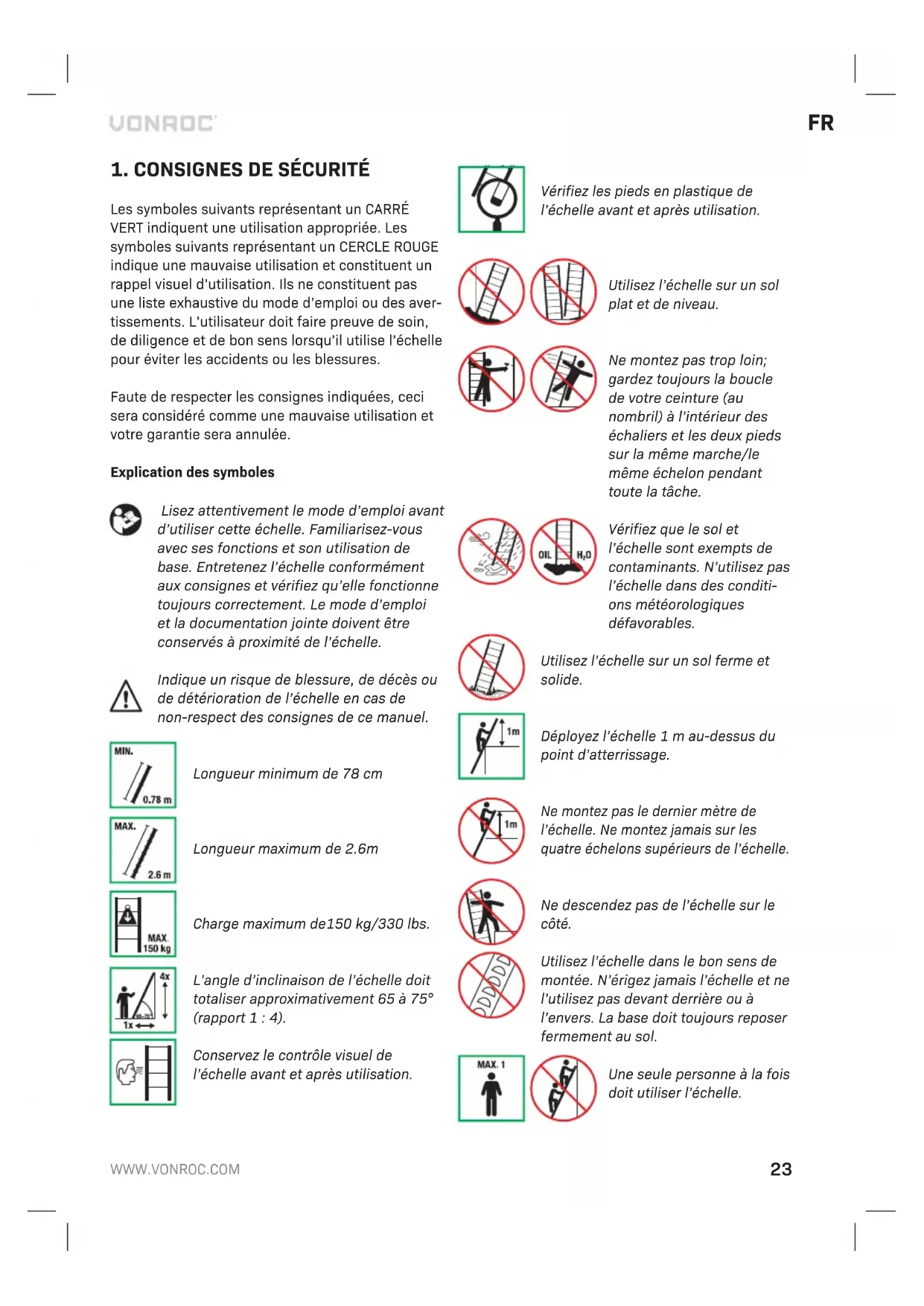

MODE D'EMPLOI TL503XX Vonroc

Les symboles suivants représentant un CARRÉ VERT indiquent une utilisation appropriée. Les symboles suivants représentant un CERCLE ROUGE indiquent une mauvaise utilisation et constituent un rappel visuel d'utilisation. Ils ne constituent pas une liste exhaustive du mode d'emploi ou des avertissements. L'utilisateur doit faire preuve de soin, de diligence et de bon sens lorsqu'il utilise l'échelle pour éviter les accidents ou les blessures.

Faute de respecter les consignes indiquées, ceci sera considéré comme une mauvaise utilisation et votre garantie sera annulée.

Explication des symboles

Lisez attentivement le mode d'emploi avant d'utiliser cette échelle. Familiarisez-vous avec ses fonctions et son utilisation de base. Entretenez l'échelle conformément aux consignes et vérifiez qu'elle fonctionne toujours correctement. Le mode d'emploi et la documentation jointe doivent être conservés à proximité de l'échelle.

Indique un risque de blessure, de décès ou de dépréciation de l'échelle en cas de non-respect des consignes de ce manuel.

Longueur minimum de 78 cm

Longueur maximum de 2.6m

L'angle d'inclinaison de l'échelle doit totaliser approximativement 65° à (rapport 1:4).

Conservez le contrôle visuel de l'échelle avant et après utilisation.

Vérifiez les pieds en plastique de l'échelle avant et après utilisation.

Utilisez l'échelle sur un sol plat et de niveau.

Ne montez pas trop loin ; gardez toujours la boucle de votre ceinture (au nombril) à l'intérieur des échelons et les deux pieds sur la même marche/le même échelon pendant toute la tâche.

Vérifiez que le sol et l'échelle sont exempts de contaminants. N'utilisez pas l'échelle dans des conditions météorologiques défavorables.

Utilisez l'échelle sur un sol ferme et solide.

Déployez l'échelle 1 m au-dessus du point d'atterrissage.

Ne montez pas le dernier mètre de l'échelle. Ne montez jamais sur les quatre échelons supérieurs de l'échelle.

Ne descendez pas de l'échelle sur le côté.

Utilisez l'échelle dans le bon sens de montée. N'érigez jamais l'échelle et ne l'utilisez pas devant, derrière ou à l'envers. La base doit toujours reposer fermement au sol.

Une seule personne à la fois doit utiliser l'échelle.

Au besoin, prenez des précautions de sécurité supplémentaires en fixant le haut et le bas de l'échelle.

N'utilisez pas l'échelle comme une passerelle ou une section de passerelle. N'utilisez pas l'échelle horizontalement.

Méfiez-vous des risques électriques lorsque vous transportez l'échelle. L'échelle ne convient pas pour des travaux électriques sous tension car elle est conductrice et n'offre aucune protection contre les risques électriques.

Tenez-vous face à l'échelle et saisissez-la fermement pour monter et descendre.

Positionnez l'échelle sur une surface plane non fragile.

Vérifiez que les pieds en plastique sont correctement placés, selon l'angle adapté.

Placez-vous pied sur la plus basse marche pour stabiliser l'échelle lorsque vous la déployez. Si vous déployez l'échelle de toute sa longueur, faites-le toujours de haut en bas.

Vérifiez que toutes les marches sont entièrement déployées et verrouillées.

Les mécanismes de blocage de toutes les sections d'échelons déployées doivent être verrouillés lors de l'utilisation de l'échelle

Les boutons de déblocage d'une touche doivent être verrouillés lors de l'utilisation de l'échelle.

Commencez à la deuxième marche de l'échelle pour la déployer à la longueur intermédiaire.

Lorsque vous rétractez l'échelle, utilisez les deux mains pour saisir les poignées de part et d'autre de la marche, puis débloquez les mécanismes de verrouillage avec les pouces

Veillez à placer vos mains correctement lorsque vous rétractez l'échelle. Ne placez pas vos mains sur le dessus des échelons.

N'engagez pas les mécanismes de verrouillage manuellement.

Veillez à toujours positionner le côté plat saillant des amortisseurs en haut de l'échelle, contre un support adaptée (un mur par exemple). Les amortisseurs permettent de garantir l'adhérence et la stabilité. Ne laissez jamais reposer l'échelle sur ses barreaux ou ses montants.

Consignes de securite specifiques

Faute de respecter les avertissements et consignes présentés dans ce manuel et sur le produit, vous risquez des blessures graves, voire mortelles.

Avant utilisation

ASSUREZ-VOUS D'ETRE EN FORME PHYSIQUE SUFFISANTE POUR UTILISER UNE ÉCHELLE. CERTAINS PROBLEMES DE SANTÉ OU PRISE DE MÉDICA-MENTS, ALCOOL OU CONSOMMATION DE DROGUE PEUVENT RENDRE L'ÉCHèle DANGEREUSE.

• Avant d'utiliser l'échelle, vous devez vérifier que tous les mécanismes de verrouillage fonctionnent correctement. Si le mécanisme ne fonctionne pas correctement, n'utilisez pas l'échelle.
• Portez des vêtements près du corps, retirez les bijoux et attachez les cheveux longs pour utiliser l'échelle.
• Portez toujours des chaussures adaptées lors

que vous montez à une échelle ; des chaussures plates, sèches, à semelle de caoutchouc et lacets bien noués sont considérées comme appropriées.

• Vérifiez que la surface sur laquelle l'échelle doit reposer est capable de supporter le poids combiné de l'échelle, de l'opérateur et des objets qu'il porte.
• Les portes (à l'exception des portes d'incendie ou similaires), les fenêtres et les zones d'entrée/sortie doivent être fermées lorsque vous utilisez l'échelle.
• Toutes les distractions doivent être raisonnablement évitées. Placez toujours l'échelle téléscopique de sorte qu'elle soit librement accessible. Lorsque vous transportez des échelles sur le toit ou à l'intérieur d'une voiture, vérifiez qu'elles sont correctement placées et fixées pour éviter les dommages.
• L'échelle doit être inspectée après livraison et avant chaque utilisation pour vérifier son état et le fonctionnement de toutes les pièces.
• Vérifiez visuellement que l'échelle n'est pas endommagée et que son utilisation est sûre au début de chaque journée de travail au cours de laquelle l'échelle doit être utilisée.
• Éliminez toute contamination de l'échelle, telle que peinture fraîche, boue, huile ou neige.
• Une inspection périodique régulière est nécessaire pour les utilisations fréquentes.
• Avant d'utiliser une échelle sur le lieu de travail, une évaluation du risque doit être effectuée en respectant la législation du pays d'utilisation.
• Vérifiez que l'échelle convient pour la tâche. En cas de doute, contactez une personne qualifiée pour lui demander conseil.
• N'utilisez pas une échelle endommagée ou autrement inadaptée.

Positionnement et ération de l'échelle

• Vérifiez que l'échelle est complètement repliée, que tous les verrouillages sont sécurisés et que l'échelle est exempte de contaminants avant de l'apporter dans la zone de travail. Ne l'érigerez et ne la repliez que dans une zone de travail sécurisée. Ne déplacez pas l'échelle une fois érigée.
• Ne positionnez et n'utilisez l'échelle que sur une base régulière, de niveau et inamovible.
• Lorsque vous positionnez l'échelle, tenez compte du risque de collision de l'échelle avec les piétons, les vehicules ou les portes.
• Sécurisez les portes (sauf sorties de secours) et les fenêtres lorsque cela est possible dans la zone.
• Identifiez les risques électriques dans la zone de travail, comme les lignes suspendues et autrement électrique exposé. Cette échelle n'offre aucune isolation ou protection contre les risques électriques.
• Faites preuve de grande prudence lorsque vous utilisez de l’équipement électrique, cette échelle étant conductrice de courant électrique. Prenez toujours des précautions pour qu’un câble d’alimentation ne soit pas bloqué ou coincé lorsque vous utilisez l’échelle. Vérifiez préalablement que le câble électrique de votre outil n’est pas endommagé.
• L'échelle doit être placée exclusivement à plat sur ses pieds et non sur les échelons ou les marches. Ne positionnez jamais et n'utilisez pas l'échelle sur des surfaces glissantes (comme la glace, les surfaces brillantes ou des surfaces solides considérablement contaminées), sauf si des mesures supplémentaires efficaces sont prises pour empêcher l'échelle de glisser ou pour assurer le nettoyage suffisant des surfaces contaminées.
• L'échelle doit être érigée dans la position correcte, comme l'angle approprié pour une échelle inclinée (angle d'inclinaison d'environ 1:4) avec les échelons ou les marches de niveau (p. ex. 1 m à l'écart de la base d'un mur si elle est déployée pour monter à 4 m).
• Positionnez toujours l'échelle contre une surface plane, non fragile et sécurisez-la correctement avant utilisation, par exemple attachée ou dotée d'un dispositif de stabilisation approprié.
• Les mécanismes de blocage de toutes les sections d'échelons déployées doivent être verrouillés avant d'utiliser l'échelle.
• Ne tentez jamais de déplacer ou de repositionner l'échelle depuis le haut.

Utilisation de l'échelle

• Ne dépassez pas la charge maximale de 150 kg/330 lbs pour cette échelle.
• Autorisez son utilisation par une seule personne à la fois.
• Les échelles doivent être utilisées uniquement pour des travaux légers de courte durée.
• Utilisez des échelles non-conductrices pour les travaux électriques sous tension inévitables.

L'échelle ne convient pas pour des travaux électriques sous tension car elle est conductrice et n'offre aucune protection contre les risques électriques.

N'érectez jamais l'échelle et ne l'utilisez pas à l'envers. La base doit toujours reposer fermement au sol. - N'utilisez pas l'échelle à l'extérieur dans des conditions météorologiques défavorables, comme par temps de pluie ou vent fort. - Ne laissez pas une échelle déployée sans surveillance. - Prenez des précautions pour empêcher les enfants de jouer sur l'échelle. - Ne placez jamais aucun outil ou autres objets sur les échelons et ne suspendez rien sur le système d'échelle. L'équipement porté lors de l'utilisation d'une échelle doit être léger et facile à manipuler. Tenez-vous face à l'échelle et saisissez-la fermement pour monter et descendre. - Ne glissez pas sur les écheliers de l'échelle. Montez et descendez par des mouvements délibérés. - Maintenez toujours 3 points de contact avec l'échelle à tout moment, c'est-à-dire les deux pieds sur le même échelon et une main sur les écheliers. En cas d'impossibilité, utilisez de l'équipement de sécurité supplémentaire. Tenez-vous d'une main lorsque vous travaillez sur une échelle ou prenez des précautions de sécurité supplémentaires si c'est impossible. - Ne montez pas trop loin ; gardez toujours la boucle de votre ceinture (au nombre) à l'intérieur des écheliers et les deux pieds sur la même marche/le même échelon pendant toute la tâche. - Évitez les travaux qui imposent une charge latérale sur les échelles, comme le perçage sur le côté dans un matériel solide (briques ou béton). - Dans la position inclinée de l'échelle, il est interdit de monter plus haut que le dernier mètre de l'échelle. - L'utilisateur doit placer ses mains autour de l'échalier pour ramener l'échelle de la position déployée à la position de stockage. - Ne vous tenez pas sur les quatre échelons supérieurs de l'échelle, au risque de provoquer des problèmes de stabilité. - N'utilisez pas l'échelle comme une passerelle.

• Les échelles inclinées utilisées pour accéder à un niveau plus haut doivent être déployées au moins 1 m au-dessus du point d'atterrissage.
• Ne descendez pas d'une échelle inclinée à un niveau plus haut sans sécurité supplémentaire, comme une attache ou l'utilisation d'un dispositif de stabilisation adapté.
• Ne descendez pas sur le côté de l'échelle.
• Ne restez pas pendant des périodes prolongées sur une échelle sans pauses régulières (la fatigue constitue un risque). Lorsque vous fermez l'échelle, prenez soin de ne pas coincer vos doigts, vos vêtements ou vos cheveux dans les mécanismes. Fermez un échelon à la fois.

L'échelle téléscopique est conçue et destinée à l'utilisation domestique, comme aide dans les environnements d'habitation et de jardin et à des fins de loisirs. Cette échelle n'est pas un jouet. Les enfants doivent être continuellement surveillés afin de garantir qu'ils ne jouent pas avec le système d'échelle. Cette échelle n'est pas destinée à l'usage professionnel. L'échelle téléscopique doit être manipulée, préservée et entretenue conformément aux périques consignes. Toute autre utilisation est considérée comme incorrecte et peut provoquer des dommages matériels et corporels, voir la mort. L'échelle est conforme aux normes EN131, 96-333 et Warenwet.

CHARACTERISTIQUES TECHNIQUES

N° de modèle TL503XX
Longueur, déployée 2,6 m
Longueur, rétractée 78 cm
Charge maximum admissible 150 kg
Nombre de marche 9 marches
Angles d'inclination 65°-75°
Nombre maximum d'utilisateurs	1 utiliser
Poids	8 kg

Descriptif

Les nombres dans le texte qui suit se rapportent aux illustrations de la page 2-4.

1. Barre supérieure
2. Tubes télescopiques
3. Poignée
4. Sangle de stockage
5. Échelon inférieur
6. Mécanismes de verrouillage
7. Poignées
8. Leviers de rétraction

3. Fonctionnement

Avant d'utiliser l'échelle, observez les consignes de sécurité et respectez les réglementations concernées.

Ouverture de l'échelle à la longueur intermédiaire (fig. a et b et c)

L'échelle téléscopique engage automatiquement les mécanismes de verrouillage à l'ouverture. Chaque section possède ses propres mécanismes de verrouillage.

• Placez l'échelle téléscopique sur une surface ferme et de niveau. Vérifiez que l'échelle est en position fermée comme indiquée à la figure C1.
• Débloquez la sangle de stockage (4).
• Placez un pied sur l'échelon inférieur (5) pour stabiliser l'échelle. Vérifiez que la face avant de l'échelle vous fait face.
• En partant du deuxième échelon depuis le bas (comme indiqué à la figure C2), saisissez les poignées (7) à deux mains de part et d'autre de l'échelon et tirez vers le haut pour déployer l'échelle.
• Une fois chaque marche entièrement déployée, vous devez entendre un clic confirmant que les mécanismes de verrouillage (6) sont engagés pour ce niveau.
• Vérifiez que toutes les sections d'échelons ouvertes sont verrouillées, les mécanismes de verrouillage rouges (6) doivent être clairement visibles, comme illustré à la figure B1. Parallèlement, les parties rouges des leviers de rétraction (8) ne doivent pas être visibles. Vérifiez également que toutes les distances entre les échelons déployés sont de hauteur égale.
• Vous pouvez utiliser l'échelle une fois toutes les sections verrouillées. Positionnez l'échelle selon un angle approprié pour une échelle inclinée (angle d'inclinaison d'environ 1:4) avec les échelons ou les marches de niveau (p. ex. 1 m à l'écart de la base d'un mur si elle est déployée pour monter à 4 m).

Ouverture de l'échelle à la longueur complète (fig. a et b et c)

Si vous déployez l'échelle sur toute sa longueur, faites-le toujours de haut en bas.

• Placez l'échelle télescopique sur une surface ferme et de niveau. Vérifiez que l'échelle est en position fermée comme indiqué à la figure C1.
• Débloquez la sangle de stockage (4).
• Placez un pied sur l’échelon inférieur (5) pour stabiliser l’échelle. Vérifiez que la face avant de l’échelle vous fait face.
• En partant de la barre supérieure (1) (comme indiqué à la figure C3), saisissez les poignées (7) à deux mains de part et d'autre de l'échelon et tirez vers le haut pour déployer l'échelle.
• Une fois chaque marche entièrement déployée, vous devez entendre un clic confirmant que les mécanismes de verrouillage (6) sont engagés pour ce niveau.
• Vérifiez que toutes les sections d'échelons ouvertes sont verrouillées, les mécanismes de verrouillage rouges (6) doivent être clairement visibles, comme illustré à la figure B1. Parallèlement, les parties rouges des leviers de rétraction (8) ne doivent pas être visibles. Vérifiez également que toutes les distances entre les échelons déployés sont de hauteur égale.
• Vous pouvez utiliser l'échelle une fois toutes les sections verrouillées. Positionnez l'échelle selon un angle approprié pour une échelle inclinée (angle d'inclinaison d'environ 1:4) avec les échelons ou les marches de niveau (p. ex. 1 m à l'écart de la base d'un mur si elle est déployée pour monter à 4 m).

Fermeture de l'échelle (fig. a, d)

L'ensemble de l'échelle se ferme à l'aide des leviers de rétraction (8). Pour des raisons de sécurité, les marches ne peuvent pas être fermées séparément.

N'engagez pas les mécanismes de verrouillage (6) manuellement. Utilisez uniquement les leviers de rétraction (8) pour fermer l'échelle.

Tenez l'échelle télescopique en position relevée. - Placez un pied sur l'échelon inférieur (5) pour stabiliser l'échelle. - En partant de l'échelon où les leviers de rétract

tion (8) sont placés, saisissez les poignées à deux mains (7) de part et d'autre de l'échelon. Veillez à ce que vos mains soient placées comme illustré à la figure E, vous assurant de ne pas coincer vos doigts en fermant l'échelle.

• Désengagez ensuite les leviers de rétraction (8) avec les poignées, en les poussant vers le centre afin que la partie rouge devienne visible.
• L'échelle commence alors à se fermer. Pour des raisons de sécurité, l'échelle est équipée d'un système de fermeture progressif qui l'empêche de se fermer rapidement.

Transport de l'échelle (fig. a)

Ne transportez l'échelle qu'une fois la sangle de stockage verrouillée.

Lorsque vous portez l'échelle, fermez-la complètement dans sa forme la plus compacte. Veillez à ce que la sangle de stockage (4) soit verrouillée pour sécuriser l'échelle.

4. Maintenance

L'échelle est conçue pour fonctionner impeccablement pendant une période prolongée et exiger un minimum d'entretien. Prolongez sa durée de service en la nettoyant régulièrement et en la traitant correctement.

Repliez complètement l'échelle, en fermant tous les échelons et fixez-la avant stockage ou manipulation.

Nettoyage

Nettoyer régulièrement l'appareil, de préférence après chaque utilisation. Nettoyez avec un produit d'entretien ménager adapté et un chiffon doux et sec. N'immergez pas l'échelle dans l'eau ou dans un liquide quelconque pour quelque raison que ce soit. N'utilisez pas de solvant (essence, alcool, ammoniac, etc.) car ces substances peuvent endommager les pièces en plastique.

Stockage

Stockez-vous échelle à l'intérieur, dans un lieu sec et à l'écart des contaminants. Ne faites pas reposer d'autres objets sur l'échelle. Ne stockez l'échelle qu'une fois sèche. N'exposez pas votre système d'échelle à des environnements humides.

ou mouillés qui l'endommagent. Stockez-la dans le bon sens. La base doit toujours reposer au sol. Stockez-la hors de portée des enfants.

Entretien

N'utilisez jamais une échelle téléscopique endommagée ou cassée. Les réparations temporaires sont interdites. Vérifiez les pieds en plastique de l'échelle avant et après utilisation. N'utilisez pas l'échelle sans les pieds en plastique ou lorsque ces derniers sont usés. L'échelle est équipée de couvercles en plastique en haut afin d'empêcher la poussière et les contaminants d'y pénétrer. N'utilise使用前请删除此行。

Les réparations et l'entretien doivent être effectués par une personne compétente avec les pièces de rechange adaptées. Les pièces tierces non approuvées sont déconseillées et annulent leur garantie.

Garantie

Les produits VONROC sont développés aux plus hauts standards de qualité et ils sont garantis contre les défauts de pièces et de main d'œuvre pendant la durée légale stipulée à partir de la date d'achat d'origine du produit. En cas d'une quelconque panne du produit pendant cette durée qui serait due à un dernier matériel et/ou de main d'œuvre, contactez directement VONROC.

Les circonstances suivantes ne sont pas prises en charge par la garantie :

• Des réparations ou alterations ont été effectuées ou tentées sur la machine par un centre de réparation non agréé. L'usure normale. L'outil a été maltraité, mal utilisé ou mal entretenu.
• Des pièces détachées non d'origine ont été utilisées.

Ceci constitue l'unique garantie accordée par la société, explicitement ou implicitement. Il n'existe aucune autre garantie, explicite ou implicite, qui peut s'étendre au-delà du contenu ici présent, y compris les garanties marchandes ou d'adaptation à des fins particulières. En aucun cas VONROC ne sera tenu responsable de dommages accidentels ou consécutifs. Les solutions proposées par les revendeurs devront se limiter à la réparation ou le remplacement des éléments ou pièces non conformes.

Le produit et le manuel d'utilisation sont sujets à modifications. Les spécifications peuvent changer sans préavis.
