INSTRUKCJA OBSŁUGI TL503XX Vonroc

Poniszne symbole ZIELONYCH KWADRATOW oznaczaja prawidłowoa obsluge. Poniiszne symbole CZERWONYCH KOLEznaczaja blędne uzytkowanie i ostrzejagaj wzrokowo przydno obsluga. Nie stanowia one wyczerpujacej listy zalecen ani ostrzezen. Podczas korzystania z drabinny uzytkownik musi zachowac ostroznosc oraz postepowa c starannie i zgodnie ze zdrowym rozsadkiem, aby uniknac wypadku lub obrażencia.

Nieprzestrzeganie instrukcji powoduje uniewaznienie gwarancji i moze byc uznane za uzytkowanie produktu niedgodnie z przyznaczeniem.

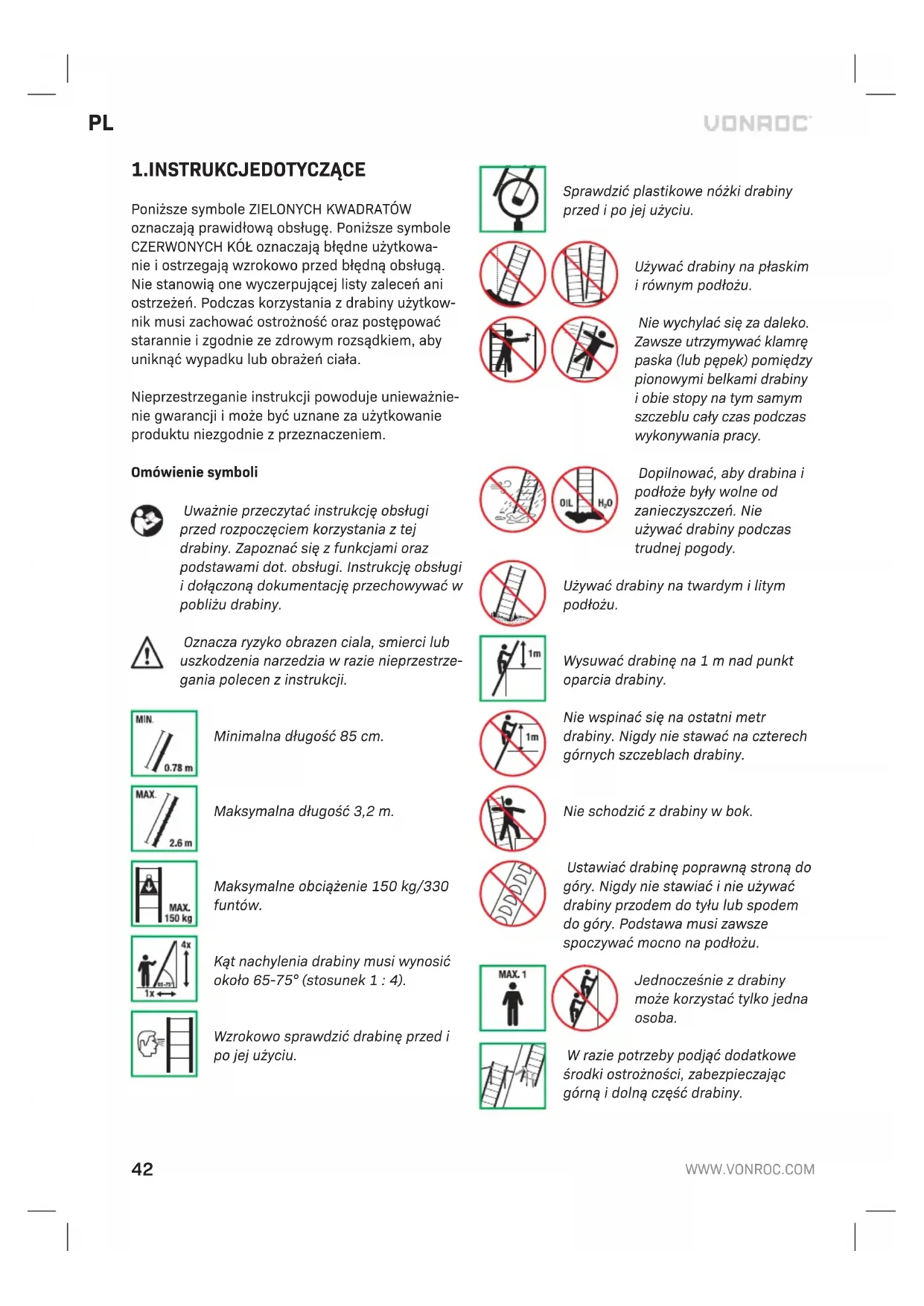

Omówienie symboli

Uwaznie przyczyac instrukcje obstugi przed Rozpoczeciem korzystania z tej drabiny. Zapoznać sie z funkcjami oraz podstawami dot. obstugi. Instrukcje obstugi i dołaczona dokumentacja przychowywać w povlizu drabiny.

Oznacza ryzyko obrazen ciala, smierci lub uszkodzenia narzedzia w razieNieprzestrze-gania polecen z instrukcji.

Minimalna dlugosc 85 cm.

Maksymalna dlugosc 3,2 m.

Maksymalne obciążenie 150 kg/330 funtów.

Kat nachylenia drabiny musiwynosicokofo 65 - 75^ (stosunek 1:4).

Wzrokowosprawdzićdrabineprzedipo jeuzyciu.

Sprawdzić plastikowe noźki drabiny\ przed i po jej uzyciu.

Uzywa drabiny na plaskim i rownym podtozu.

Nie wychylac sie za daleko. Zawsze utrzmywac klamr paska (lub pepek) pomiedzy pionowymi belkami drabiny i obie stopy na tym samym szcbeblu caly czas podczas wykonywania pracy.

Dopilnowac,aby drabina i podloze byy wolne od zanieczyszczen. Nie uzywac drabiny podczas trudnej pogody.

Uzywac drabinny na twardym i litym podlodo.

Wysuwac drabine na 1 m nad punkt oparcia drabiny.

Niewspinac sie na ostatni metr drabiny.Nigdy nie stawac na czterech gornych szczeblach drabiny.

Nie schodzić z drabiny w bok.

Ustawiać drabinę poprawną stroną do góry. Nigdy nie stawiać iNie uzywać drabinyy przodem do tymi lub spodem do góry. Podstawa musi zawsze spoczywać mocno na podłoź.

Jednoczesnie z drabiny\ möze korzystac tylko jeder\ osoba.

W razing potrzeby podjac dodatkowe srodki ostroznosci, zabezpieczajc gorna i dolna czesc drabiny.

Nie uzywac drabiny jako mostu lub.), Niie uzywac drabiny ufozonej poziomo.

Podczas transportu drabiny uwazać na zagrożenia elektryczne. Ta drabina niedaje są do prac z elementami elektrycznych pod napieciem, poniewaz przywodzi prad iNie zapewniaźadnej ochry przy dorzażeniem przem.

Wchodzic na drabinie schodzic z drabiny twarza do drabiny i mocno trzymajac drabinie.

Oprzeć drabinę o pląska i wytrzymał powierzchnie.

Dopilnowac,aby nozki plastikowe byly umieszczone poprawnie i pod prwidlowym katem.

Postawic stope na najnizszym szczeblu,abyustabilizowac drabin podczas jej wysuwania.Jesli wyswasi drabin na maksymalna dugosc, zawsze wysuwac ja od gory do do.

Dopilnowac, aby wszystkie szczeble byty calkowicie wysuniete i zablokowane.

Mechanizmyblokujace
wysunietych sekci szcbebli
musza byc zablokowane
podczas uzytkowania
drabiny.

Przyciskizwalniajace musza byc zablokowane podczas uzytkowania drabiny.

Zawsze zaczynac od drugiego szczebla od dofu w przypadku wysuwania drabiny na srednia dlugosc.

Podczas składania drabiny uzywac obu dloni do trzymania uchwytow po obu stronach szciebla, a nastepnie odklokacja mechanizmy blokady kciukami.

Koniecznie utozyc dtonie prawidfowo podczas składania drabiny. Nie kłasc dtoni na szcieblach.

Nie blokować mechanizmów blokujacych ręcznie.

Zawsze opierac wystajcag plaska strone zderzakow sciennych na gorze drabinoy o odpwiednia podpore (np. sciane). Zderzaki scienne zapewniajstabilnosci mocowanie.Nigdy nie opierac drawiny na szczeblach ani ramionach pionowych.

SZCZEGOLNE INSTRUKCJE DOTYCZACE BEZPIECZENSTWA

Nieprzestrzeganie ostrzeżen i zalecen podanych w tej instrukcji oraz umieszczonych na produktie要去 prowadzić do powaznych lub smiertelnych obręźemciata.

PRZED UZYCIEM

DOKORZYSTANIA Z DRABINY KONIECZY JEST ODPOWIEDNI POZIOM SPRAWNOSCIFIZYCNEJ. PEWNE SCHORZENIA LUB LEKI, SPOZYWANIE ALKOHOLU LUB UZYWANIE INNYCH SRODKOW ODRZAJACYCH MOZE SPOWODOWAC, ZE KORZYSTANIE Z DRABINY BEDZIE NIEBEZPIECZNIE.

• Przed uzyciem drabiny sprawdzić,czy wzystkie mechanizmy blokujace działaja prawidłowo. Jesli Mechanizm nie działa prawidłowo,Nie uzywać drabiny.
  Podczas korzystania z drabiny nosic ciasno dopasowane ubranie, zdjac biżuterie i zwiacja dlugie wósy z tymi głowy.
  Zawsze nosic odpowiednie obuwie podczas wchodzenia po drabinie. Plaskie iSuche buty z bieznikowanapodeszwa z pewnie zawiazany

mi sznurowkami są uznawane za prawidowej obuwie.

• Dopilnowac, aby powierzchnia, o którā oparta zostanie drabina, bya odpowiednio wytrzyma, aby znieszć połoczony cięzar drabiny, uzytkownikka oraz wszelkich przyenoszonych przyedmiotów.
• Drzwi (ale nie przywipożarowe itp.), okna i wiejscia/wyjscia naleź zabezpieczyc na czas korzystania z drabiny.
• W rozsādnym zakresie nalezy unikać Rozpraszania uwagi podczas pracy na drabinie. Zawsze ustawiac drbinę teleskopową tak, aby mistrę dość swobodny dostep.
  Podcas przewozenia drabin na bagazniku dachowych lub w samochodzie dopilnowac, aby byty odpowiednio umieszczone i zabezpieczone, aby uniknac uszkodzen.
• Po dostawie i przydym uzyciem sprawdzić drabiné, aby sprawdzić stan i dziatanie wsystkich częsci.
  Wzrokowo sprawdzić,czy drabina nie jest uszkodzona i jest w stanie pozwalajycym na bezpieczne uzytkowanie na początku kazdego dnia roboczego, podczas którego planowane jest uzychiec drabiny.
• Usunac z drabiny wszelkie zanieczyszczenia, jak mokra farbe, bloto, olej lub snieg.
• W przypadku częstego uzytkowania konieczne jest regularne sprawdzanie drabiny.
• Przed uzyciem drabiny do pracy konieczne jest przypegowadzenia oceny ryzyka zgodnia z przyepisami w kraju uzytkowania.
• Sprawdzić,czy drabina nadaje sie do zadania.W razie wąpliwość skontaktowac sie z wykalifikowana osobaw celu uzyskania pomocy.
• Nie uzywac uszkodzonej lub w inny sposob nieodpowiednej drabiny.

• Dopilnowac, aby drabina byta calkowicie ztozona, by wzystkie blokady byty zablokowane oraz by drabina byta wolna od zanieczyszczcen, przy przeniesieniem jej do.),pracy. Roztkada i skladaic drabinie tylko w bezpiecznym.),不错u pracy. Nie przemieszeczao roztozonej drabiny.
• Ustawiać drabinę i uzywac jej wyłącznia na rownym, poziomym i hieruchomym podło.
• Podczas ustawiania drabiny uwzgliednic ryzyk ouderzenia w drabinę np. przyez pieszych, pojadny lub drzwi.
• Zabepcieczyc drzwi (ale nie przyciwpozarowe) i

okna na ile to mozliwe w mistrscu pracy.

Zidentyfikowa zagrożenia elektryczne w miajscu pracy, np. nap战略布局 line elektroenergetyczne lub inné odsłoniete urzadzenia elektryczne. Ta drabinaNie zapewnia ochrony ani izolacje przy zagrożeniami elektrycznychi.
- Zachowac szczecho na ostroznosc podiczas korzystania z urzadzen elektrycznych, gdyz ta drabina przywodzi prad. Zawsze uwazać, aby kabel zasilajacy nie mogł zostac pochwycony lub scisniety podiczas korzystania z drabiny. Przed uzyciem sprawdzić,czy kabel zasilajacy elektronarżdzia nie jest uszkodzony. Trzymać drabinę co najmiej 2 m odNieizolowanego sprzetu elektrycznégo pod napiȩciem.
- Drabinęromaticstawiacplaskowylącznie na nożkach,aNie na szcieblach ani stopniach. Nigdy nie stawiacani Nie uzywać drabinny na sliskich powierzchniach (takich jak lód, powierzchnie blyszczechuie lub znacznie zanieczyszczzone twarde powierzchnie),chyba ze podjete zostaly dodatkowe srodki ostrojniosci zapobiegajace zeslizgnieciu sie drabin yubskuteznie oczyszczono zanieczyszczone powierzchnie.
- Drabinę postawic w sprawidłowej pozycji, tzn. nachyloną pod prawnówym katem (kāt nachylenia okó 1:4) ze szcieblami lub stopniami ustawionymi poziomo (np. 1 m od podstawy sciany, jestli drabina ma byc Rozlożona w celu wejscia na wysokość 4 m).
Zawsze opierać drabinę o plaska i wytrzymał powierzchnie i prawidłowo są zabeepieczac zo przed uzyciem, np. wiazać lub stabilizowej odpowiednim stabilizatorem.
- Mechanizmy blokacja wysuniptych sekci szczebli musza byc zablokowane przy uzyciem drabiny.
- Nigdy nie próbowac przyestawiać lub przysemuwac drabiny, stojac na niece.

KORZYSTANIE Z DRABINY

• Nie przyekraczać maksymalnégo sumarycznégo obciȩzenia drabiny wynoszcęgo 150 kg/330 funtów.
  W danej chwili z drabiny besoin korzystać tylko jegna osoba.
• Drabiny uzywać tylko do lekkich i krótkotrwólych prac.
• Jesli konieczna jest prac z elementami elektrycznych, uzywać drabinNieprzewodzycych. Ta drabina nie nada są do prac z elementami

elektrycznymi pod napieciem, poniewaz przywodzi prad i nie zapewnia zadnej ochry王朝 przed porazeniem przem.

• Nigdy nie stawiać iNie uzywać drabiny spodem do góry. Podstawa musi zawsze spoczywać mocno na podłożu.
• Nie uzywac drabiny na zewnatrz w trudnych warunkach pogodowych, np. przy silnym wietrze lub w desczcu.
• Nie pozostawiać Roztożonej drabiny bez nadzoru.
  Podjacć srodki ostrożnosci, aby przycieni nie są bawic sie na drabinie.
• Nie stawiać zadnych naręźdi ani innych przydmiotów na szczebałach iNie zawieszać niczego na drabinie.
• Sprzêt przenoszony podczas korzystania z dra-biny musi byc lekki i latwy w obsłudze.
• Wchodzic na drabinie i schodzic z drabiny twarza do drabiniy i mocno trzymajac drabinie.
• Nie zsuwać sie z pionowych belek drabiny. Wchodzic i schodzic z drabiny, uwazajac na kazdy krok.
  Zawsze utrzmywać 3 punkty kontaktu z drażina np. dwie stopy na{jednym szczeblu i ręka na belce pionowej. Jesli nie jest to moziwie, korzystać z dodatkowych zabezmieczen.
• Trzymać drabinę ręka podczas przy na drabinie lub podjac dodatkowe sądki ostrożnosci, sąsi to niemozliwe.
• Nie wychylać sie za daleko. Zawsze utrzymywać klamrę paska (lub pepek) pomiedzy pionowymi belkami drabin y obie stopy na tym samym szczeblu caly czas podczas wykonywomania pracy.
  Unikać prac, ktore wywieraja obciązenia boczne na drabiné, np. wiercenie w bok w litych materiałach (np. ceglach lub betonie).
• Jesli drabina jest pochylona, nie wolno wchodzic na ostatni metr drabiny.
  Podczas składania drabiny w połozenia do magazynOWANIA umieść dIonie wokot belki pionowej.
• Nie stawac na ostatnich trzech gornych szcbeblach drabiny, gadz要去 powodocag ograniczenia stabilnosci.
• Nie uzywac drabiny jako mostu.
• Przechylane i opierane drabiny uzywane w celu uzyskania dostępu do wysokich.),规模最大 wysuwac na wysokość co najmiej 1 m powyzej punktu oparcia.
• Nie schodzić z psychyjne drabiny na wyzszy poziom bez dodatkowych zabezpieczén, jakpr

zywiazanie lub uzycle odpowiedniego stabilizatoria.

• Nie schodzic z drabiny w bok.
• Nie spędzać długiego czasu na drabinie bez regularnych przyzew (zmȩczenia oznacza ryzyko).
• Zachowac ostroznosc podczas składania drabinny, abyNie scisnoch palcow, odziezy ani wlosoww Mechanizmach. Składc drabinę po jedernym szczeblu naraz.

2. INFORMACJE O PRODUKCIE

Przeznaczenia

Teleskopowa drabina jest przyznaczona do uzytku domowego, jako urzadzenie pomagajuce we wspinaniu sie w domu lub w ogrodzie oraz do celów amatorskich. Ta drabina nie jest zarawka. Dzieci musza zawsze pozostawac pod opiekaj, abyNie mogły bawic sie drabina. Ta drabina nie jest przyznaczona do uzytku profesjonalnego. Teleskopowa drabinę naleź obstugwuac i konserwowa zgodnie z niniejsz instrukcja. Wszelkie innuzytkowanie jest uznawane za niewlasciwe i moze prowadzić do uszkodzenia mienia, obrażćciała, a nawet smierci. Drabina jest zgodna z normami EN131, 96-333 oraz Warenwet.

DANE TECHNICZNE

Nr modelu. TL503XX
Długosci, Rozȩzona 2.6 m
Długosci, zȩzona 78 cm
Maksymalne dopuszcjalne obciążenie	150 kg
Liczbä szciebli 9 szciebli
Kąt nachylenia 65°-75°
Maksymalna liczbu uzytkowników 1 uzytkownik
Cieszar 8 kg

OPIS

Liczby w tekscie odnosza sie do rysunkow na Stronach 2-4.

1.Gornyszczebel
2.Rurytekeskopowe
3.Uchwyt
4. Pasek do przechowywania
5.Dolnyszczebel
6.Mechanizmyblokujace
7.Uchwyty
8. Dzwignie do składania

3. OBSLUGA

Przed uzyciem drabiny zapoznać sie z instrukcjami dotyczymi bezpiecznych przestręgać wlasciwych przyepsów podczas korzystania z drabiny.

Rozkladanie drabiny na srednia dlugosc (Rys.A,C,D)

Podczas Rozkładania mechanizmy blokujace drabiny teleskopowiej załuczaj są automatycznie.

Kazda sekcia jest wyposzacona w oddzielny zestaw mechanizmów blokujczych.

Postawic drabin teleskopowa na twardej i poziomej powierzchni. Dopilnowac, aby drabina bya w potozeniu ztozonym zgodnie z rysunkiem C1.
- Odpiąc pasek do przechowywania (4).
Postawic stope na dolnym szcieblu (5),aby ustabilizowac drabin. Dopilnowac,aby przydnia strona drabiny bya skierowana na uzytkownika.
- Rozpoczynajć od drugiego szczebla od spodu (zgodnie z rysunkiem C2), dwiema rękami chwycić uchyty (7) po obu bokach szczebla i pociąnć drabinę do góry, aby wysunć są o jeder poziom.
- Po calkowitym wysunięciu jederngo poziomu slyszalny;będzie odglos zatrzasnięcia, potwierdżajcy zablokowanie mechanizmów blokujćych (6) dla togo poziomu.
- Sprawdzić,czy wzystkie wysuniète sekcjeszczebli (poziomy) są zablokowane. Czerwo-nine mechanizmy blokujace (6) powinny byc wyraźnie widoczne zgodnie z rysunkiem B1. Jednoczesnie czerwone elementy dzwigni do składania (8) powinny byc niewidoczne. Dopilnowac rowniesz, aby odlegostocki między Roztozonymi szczeblami byty rowne.
Kiedy wzystkie sekce są zablokowane, można uzyć drabiny. Postawić drbinę nachyloną pod prawnówym kątem (kąt nachylenia około 1:4) ze szcieblami lub stopniami ustawionymi poziom (np. 1 m od podstawy sciany, jestli drabina ma być Roztożona w celu woescia na wysokość 4 m).

Rozkladanie drabiny na pełna dlugosć (Rys. A, C, D)

Jesli rozkłada sie drabinne na maksymnalnagtugosc, zawsze wysuwac ja od gory do dotu.

Postawic drabin teleskopowa na twardej i poziomej powierzchni. Dopilnowac, aby drabina bya w pofozeniu ztozonym zgodnie z rysunkiem C1.
- Odpiąc pasek do przechowywania (4).
Postawic stope na dolnym szczeblu (5),aby ustabilizowac drabin. Dopilnowac,aby przyednia strona drabiny bya skierowana na uzytkownika.
- Rozpoczynajac od gornyego szczebla ((1) zgodnie z rysunkiem D3), dwiema rekami chwycic uchyty (7) po obu bokach szczebla i pociagnac drabinę do góry, aby wysunć ję o jeder poziom.
- Po calkowitym wysunięciu jegno go poziomu slyszalny bedzie odglos zatrzasnięcia, potwierdżajcy zablokowanie mechanizmów blokujćych (6) dla tego poziomu.
- Sprawdzić,czy wszystkie wysuniete sekcjeszczebli (poziomy)szablokowane.Czerwo-nemechanizmyblokujace(6)powinnybyc wyrażnie widoczne zgodnie zrysunkiem B1. Jednoczesnie czerwone elementy dzwigni do składania(8)powinnybyc niewidoczne. Dopilnowac rowniez,aby odlegtosci między roźtozymi szcbeblami bythy rowne.
Kiedy wzystkie sekce są zablokowane, można uzyć drabiny. Postawic drbinę nachyloną pod prawnówym katem (kąt nachylenia okło 1:4) ze szcieblami lub stopniami ustawionymi poziom (np. 1 m od podstawy sciany, jestli drabina ma być Roztożona w celu woescia na wysokość 4 m).

Skladanie drabiny (Rys. A, D)

Cata drabiné składa sie za pomocą dzwigni do składania (8). Ze względow bezpiecz)—stwa szciebli nie maya składac pojedynczo.

Nie blokownik Mechanizmow blokujczych (6) ręcznie. Do składania drabiny uzywac wyłączne dźwigni do składania (8).

Trzymać drabiné teleskopowa pionowo.
Postawic stope na dolnym szczeblu (5),aby ustabilizowac drabin.
- Rozpoczynajć od szczebla, przy tkórym znajduź sie dzwignie do składania (8), dwiema rękamichwycic uchyty (7) po obu stronach szczebla. Koniecznie umieść dlonie w sposob przyzdawiony na rysunku E, co chroni przyźciński ciem palcow podczas składania drabiny.

• NatestPNie odblokowac dzwignie do skladania (8),wciskajc je kciukami do srodka,aby pojawity sie czerwone czesci.
• Drabina zacznie sie składc. Ze względów bezpiecznych drabina zostafa wyposzażona w system Łagodnégo składania, któ rzy zapobiega naglemu ztożeni się drabiny.

Transport drabiny (Rys. A)

Transportowac drabinwyfacznie z zapietympaskiemdo przechowywnia.

Na czas transporte maszyny naleź y są calkowicie zloźć do najkrótszej dlugosci. Dopilnowac, aby pasek do przechowywnia (4) zabezmieczajcy drabinę byl zapiety.

4. KONSERWACJA

Drabina jest przyznacznę do bezproblemowej pracy przydzymi okres i wymaga jedynie niewielkiej konserwacje. Trwałość tofu są zaȩkszyc, regularnie go czyszcząć i obchodźć są z nim prawidwo.

Całkowicie złoźć drabinie, pamiątajć o złozeniu wszystkich szcbebli, a nastepnie zabezpieczycź przydzed Rozpoczeciem przechowywnia lub przenoszenia.

Czyszczelenie

Regularnieczysciadrabinmikkaskiereczka, Najlepiej po kaźdym uzyciu.Czysci odpowiednim srodkiem czyszczacym do gospodarstw domowych i miekka, sucha sciereczka.Nie zanurza drabin y wodzie ani innej cieczy pod zdynm pozorem. Nie uzywać Rozpuszczalników (benzyny,alkoholu, amoniaku itp.),ponieważ spowoduje to uszkodzenie czosci z tworzyw sztucznych.

Przechowywanie

Przechowywać drabinę w pomieszczeni w suchym miejscu z dala od zanieczyszczeni. Nie opierać zadnych przytedmiotów o drabinę. Przechowywać drabinę tylko wtedy, gdy jestsucha. Chronicé drabinę przyd wilgocią, ktoraMZe spowodowej jej uszkodzenia. Przechowywać drabinę poprawna stroná do góry. Podstawa powinna zawsze spoczymić na podłózu. Przechowywać w mistręsne niedostepnym dla daneci.

Konserwaca

Nigdy nie uzywać uszkodzonej lub pękniȩtej drabiny. Nie wolno przypegowadzać prowizorycznych napraw. Sprawdzić plastikowe noźki drabiny przyd i po jej uzyciu. Nie uzywać drabiny bez plastikowych noźek lub ze zuzytymi plastikowymi noźkami. NaGORze drabiny znajduje sie plastikowe elektrywki, któ chronią drabinę przyzdostawaniem sie kurzu i innych zanieczyszczemu do jej wétrzna. Sprawdzić plastikowe noźki drabin y przyd i po jej uzyciu.

Naprawy i konserwacja要去 wykonywać eagynyie odpowiednio wykwalifikowana osoba z uzyciem odpowiednich częsci zamiennych. Nieazolecamy korzystania z niezatzwierdzonych przyez produkta czȩci zamiennych innych firm, a uzycie takich czȩci spowoduje uniewañnienie gwarancji.

GWARANCJA

Produkty VONROC są wytwarzone zgodnia z najwyszymi standardami jakosci i produit udziela gwarancji na wady materiałowe i wady wykonania na okres wymagany prawem, liczac od dnia zakupu. Ješli wystapi usterka produktu w tym okresie spowodOWANA wadā materiałowy i/lub wadā wykonania, prosze bezposrednio skontaktowac sie sprzedawca VONROC.

Nastepujace okolicznosci powoduja uniewaznienie gwarancji:

• Przempowadzono naprawy lub modyfikacja naręźdia w serwisie innym lub autoryzowyany lub podje to ich probe;
• Normalne zužycie nie jest objęte gwarancja;
• Narędzie było uzywane niedzgodnia z przyznaczenia,źle z nim są obchodzone lub byto nieprawidławowo konserwowane;
  Uzyto czeci zamiennych innych niz oryginalne.

Niniejsza gwarancja to wyćczna gwarancja producenta i nie obwiązuju zadne inné wyraźone ani dorozumiane gwarancje. Nie obwiązuju zadne inné wyraźone ani dorozumiane gwarancje o zakresie przyekraczajycym niniejsza gwarancje, co obejmuje dorozumiane gwarancje przydatnosci do sprezedźamy przydatnosci do okreslonego celu. W zadnym przypadku firma VONROC nie ponosi odpowiedzialnosci za straty przyypadowej lub wynikowe. Zadośćczynienie sprezedawcy jest ograniczone do

naprawy lub wymiany niedgodnych urzadzen lub czesci.

Produkt i instrukcja obslugi podlegaja zmianom. Dane techniczne podlegaja zmianom bez uprzedzenia.
