MANUALE UTENTE TL503XX Vonroc

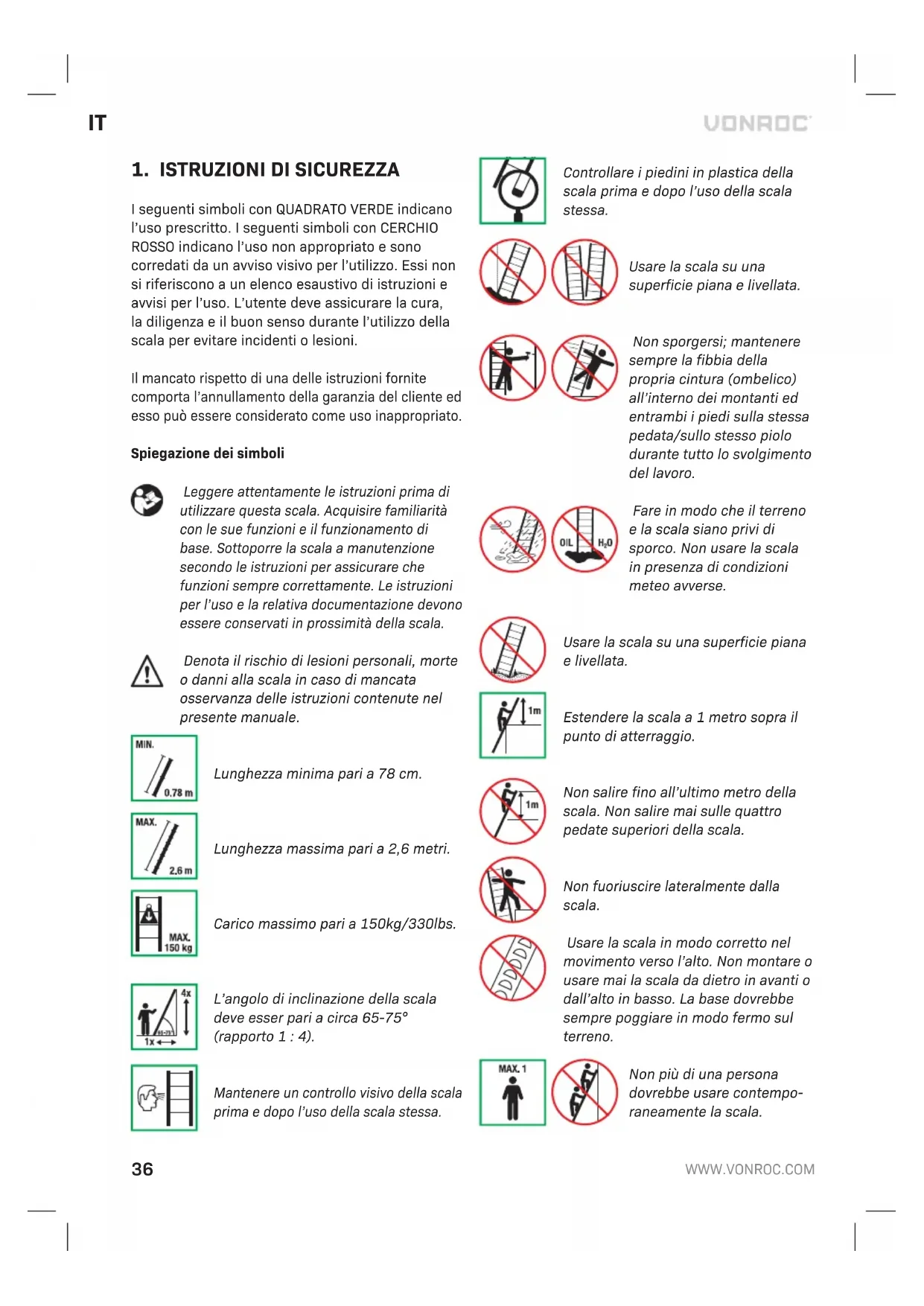

I seguenti symboli con QUADRATO VERDE indicano l'uso prescritto. I seguenti symboli con CERCHIO ROSSO indicano l'uso non appropriato e sono corredati da un avviso visivo per l'utilizzo. Essi non si riferiscono a un elenco esaustivo di istruzioni e avvisi per l'uso. L'utente deve assicurare la cura, la diligenza e il buon senso durante l'utilizzo della Scala per evitare incidenti o lesions.

Il mancato rispetto di una delle istruzioni fornite comporta l'annullamento della garanzia del cliente edesso più essere considerato come uso inappropriato.

Spiegazionedeisimboli

Leggere attendamente le istruzioni prima diutilizzare questa scala.Acquisire familiarità con lesue funzioni e il funzionamento di base.Sottoporre la scala a manutenzione secondo le istruzioni per assicurare che funzioni sempre correttamente.Le istruzioni per l'uso e la relativa documentazione devono essere conservati in prossimità della scala.

Denota il rischio di lesioni personali, morte o danni alla scala in caso di mancata osservanza delle istruzioni contunate nel presente manuale.

Lunghezza minima paria 78 cm.

Lunghezza massima pari a 2,6 metri.

Carico massimo paria 150kg/330lbs.

L'angolo di inclinazione della scala deve esser pari a circa 65 - 75^ (rapporto 1:4).

Mantenere un controlo visivo della Scala prima e dopo l'uso della Scala stessa.

Controllare i piedini in plastica della Scala prima e dopo l'uso della Scala stessa.

Usare lacala su una superficie pianae livellata.

Non sporgersi;mantere sempre la fibbia della proprioa cintura (ombelico) all'interno dei montanti ed entrambi i piedi sulla stessa pedata/sullo stesso piolo durante tutto lo svolgimento del lavoro.

Fare in modo che il terreno e la Scala siano privi di sporco. Non usare la Scala in presenza di condizioni meteo avverse.

Usare lacala su una superficie pianale livellata.

Estendere lacala a 1 metro sopra il punto di atterraggio.

Non salire fino all'ultimo metro della Scala. Non salire mai sulle quattro pedate superiori della Scala.

Non fuoriuscire lateralmente dalla Scala.

Usare la Scala in modo corretto nel movimento verso l'alto. Non montare o usare mai la Scala da dietro in avanti o dall'alto in basso. La base dovrebbe sempre poggiare in modo fermo sul terreno.

Non più di una persona dovrebbe usare contemporaneously la Scala.

Se necessario, adottare misure di sicurezza aggintive assicurando lesezioni superiori o inferiori della Scala.

Non usare la Scala come ponte o sezione di ponte. Non usare orizzontalmente la Scala.

Fare attenzione ai pericoli elettrici durante il trasporto della Scala. Questa Scala non è indicata per lavori elettrici in tensione dato che esta è conducibile e non offre protezione dai pericoli elettrici.

Prendere lacala e Maintainere una presa sicura durante la salute o la discesa.

Posicionare lacala contro una superficie pianae non fragile.

Assicurarsi che i piedini in plastica sono positonati correttamente e nell'angolo correto.

Posizione il proprio piede sulla pedata più Bassa per stabilizzare la Scala durante l'estensione. Se la Scala viene estesa Completely,essa deve essere estesa dall'alto verso il basso.

Assicurarsi che tutte le pedate siano completamente estese e bloccate.

I meccanismi di bloccaggio per tutte lesezioni estese di pioli devono essere bloccati durante l'uso della Scala.

I pulsanti di rilascio a toccosingolo devono esserebloccati durante l'uso della Scala.

Iniziare sempre dalla seconda pedata dal fondo durante l'estensione della Scala verso una lunghezza intermedia.

Durante il rientro della Scala, usare entrambe le mani per afferrare le maniglie su ciascun lato della pedata, poi disinnestare i meccanismi di bloccaggio con i propri pollici.

Assicurarsi di posizionare le proprie mani in modo corretto durante il rientro della Scala. Non posizionare le proprie mani sulla parte superiore dei pioli.

Non innestare manualmente i meccanismi di bloccaggio.

Collocare sempre la parte piatta sporgente dei paraurti da parete sulla parte superiore della Scala a pioli contro un supporto adatto (per esempio una parete). I paraurti da parete garantisco la presa e la stabilità. Non permettere mai alla parete di poggiare su pioli o montanti.

ISTRUZIONI DI SICUREZZA SPECIFICHE

non ci si attiene alle avvertenze e istruzioni riportate nel presente manuale es sul prodotto, si possono verificare lesioni gravi o fatali.

PRIMA DELL'USO

ASSICURARSI DI ESSERE IN GRADO DI USARE LA SCALA. IN PARTICULARI CONDIZIONI MEDICHE O DI ASSUNZIONE DI MEDICINALI, ABUSO DI ALCOOL O STUPEFACENTI L'uso DELLA SCALA PUO ESSERE RISCHIOso.

• Prima dell'uso della Scala è necessario verificare che i meccanismi di bloccaggio funzionino regolarmente. Se il meccanismo non funziona regolarmente, non usare la Scala.
• Indossare indumenti attillati, rimuovere gioelli e annodare i capelli lunghi durante l'uso della Scala.
• Indossare sempre calzature adeguate salendo sulla Scala: le scarpe basse, asciutte, con battistrada con lacci annodati in modo sicuro sono considerate calzature appropriate.
• Assicurarsi che la superficie su cui poggia la

scalà è in grado di所提供 rare il peso della scala, dell'operaatore e di qualunque oggetto in mano dell'operaatore.

• Le porte (ma non le porte antincendio o simili), le finestre e le aree di entrata/uscita devono essere messe in sicurezza durante l'uso della Scala.
• É necessario evitare le distrazioni per quanto possibile. Impostare sempre la Scala telescopia in modo che sia sempre liberamente accessibile.
• Durante il trasporto della Scala su barre sul fatto o in automobile, assicurarsi di posizionarla in modo adeguato e di fissarla per evitare danneggiamenti.
• La Scala deve essere ispezionata durante la segna e prima dell'uso per confermare lo stato e il funzionamento di tutte le sue parti.
• Eseguire una prova visiva che la Scala non è danneggiata ed è sicura per l'uso all'inizio di ciascuna giornata di lavoro quando la Scala non viene utilizzata.
  Rimuovere qualsiasi sporco alla Scala, come vernicie fresca, fango, olio o neve.
  Gli utilizzatori frequenti della Scala devono ispezionarla regolarmente.
• Prima di usare la Scala sul lavoro, è necessario eseguire una valutazione dei rischi riguardo alla legislazione del Paese di utilizzo.
• Fare in modo che la Scala siadatta per il lavoro da svolgere. In caso di dubbio rivolgersi a una persona qualificata per delucidazioni.
• Non usare una Scala danneggiata o inutilizzabile per un'alto motivo.

POSIZIONAMENTO E MONTAGGIO DELLA SCALA

• Assicurarsi che la Scala si era Completely rientrata, che tutti i lucchetti siano fissati e che la Scala sa priva di sporco prima dello spostamento nell'area di lavoro. Montare e richiudere la Scala solamente in un'area di lavoro sicura. Non spostare la Scala in posizione montata.
• Posizione e usare la Scala solamente su una base piana, livellata eferma.
• Durante il posizionamento della Scala, considerare il rischio di collisione con la Scala, per esempio da parte di pedoni, veicoli o porte.
• Mettere per quanto possibile in sicurezza le porte (non le uscite antincendio) e le finestre nell'area.
  Identificare qualsiasi rischio elettrico nell'area di lavoro, come cavi sopratesta o altre attrezzature

elettriche esposte. Questa scala non offre isolamento o protezione dai rischi elettrici.

• Prestare particolare attenzione durante l'utilizzo di attrezzature elettriche, questa scala conducere energia elettrica. Adottare sempre le precauzioni in modo che il cavo di alimentazione non rimanga incastrato o impigliato durante l'uso della scala. Verificare in anticipo che il cavo di alimentazione del proprio utensile non sia danneggiato. Mantenere la scala ad almeno 2 metri di distanza dall'attrezzatura elettrica non isolata sulla tensione.
• La Scala più essere posizionata solamente su base piana sotto i loro piedini, non su pioli o gradini. Non posizionare o usare mai la Scala su superfici scivolose (come ghiaccio, superfici sottili o solide molto sporche), a meno che non vengano adottate misure aggintive per evitare che la Scala scivoli o che le superfici sporche vengano pulite in modo adeguato.
• La Scala deve essere montata in posizione corrette, vale a dire con l'angolo corretto per appoggiare la Scala (angolo di inclinazione circa 1:4) con i pioli o il livello delle pedate (per esempio a 1 metro di distanza alla base di una parete per l'estensione per salute fino a 4 metri).
• Posizione are la Scala contro una superficie piana e non fragile e fissarla in modo adeguato prima dell'uso, per esempio legandola o utilizzando un dispositivo di stabilizzazione adeguato.
• I meccanismi di bloccaggio per tutte lesezioni estese di pioli devono essere bloccati prima l'uso della Scala.
  Non tentare mai di spostare o riposizionare la Scala dall'alto.

UTILIZZO DELLA SCALA

Non eccedere il carico massimo totale para a 150kg / 330lbs per questaScala.
- L'uso della Scala è consentito solamente a una persona alla volta.
- Le scale possono essere usate solamente per lavori leggeri di breve durata.
- Utilizzare scale non conduttive per lavori elettrici nelle tensione che sono inevitabili. Questacala non è indicata per lavori elettrici in tensione dati cheessa è conducibile e non offre protezione dai pericolile elettrici.
Non montare o usare mai la Scala dall'alto in basso. La base dovrebbe sempre pogiare in modo fermo sul terreno.

Non usare la Scala all'esterno in condizioni meteo avverso, come in presenza di forte vento o pioggia.
- Non lasciare una Scala estesa incustodita. Adottare le precauzioni necessarie per evitare che i bambini giochino sulla Scala.
- Non posizionare alcun utensile o altri oggetti sui pioli e non appendere alcunché alsystema della Scala.
- L'attrezzzatura portata durante l'utilizzo della scalà dovrebbe essere leggera e di facile maneggevolezza.
- Preendere laScala e mantenere una presa sicura durante la salute o la discesa.
- Non scivolare verso il basso sui pali della Scala. Salire e scendere con movimenti improntati alla cautela.
- Mantenere sempre 3 puniti di contatto con la Scala in qualsiasi momento, per esempio due piedi sullo stesso piolo e una mano sui pali. Usare attrezzature di sicurezza aggintive secision non è possibile.
- Mantenere una presa sicura durante il lavoro dall'la Scala oppure adottare precauzioni aggintive in caso contrario.
Non sporgersi; mantenere sempre la fibbia della propria cintura (ombelico) all'interno dei montanti ed entrambi i piedi sullo stesso gradino/sullo stesso piolo durante tutto lo svolgimento del lavoro.
- Evitare lavori che impongano un carico laterale sulle scale, come trapanature laterali incontraverso materiali solidi (per esempio mattoni o cemento).
- Nella posizione della Scala appoggiata non è consentito di salute或者其他 l'ultimo metro della Scala.
- L'utente non può appoggiare le mani attorno al palo quando la Scala viene portata alla posizione estesa a quella di conservazione.
Non sostare sui primi quattro pioli superiori della Scala, cui po uo causare problemi di stabilità.
Non usare la Scala come ponte.
- Le scale appoggiate usate per l'accesso a un livello superiore dovrebbero essere estese almeno per 1 metro或者其他 il punto di atterraggio.
- Non scendere da una Scala appoggiata su un livello superiore perché si meura di sicurezza aggiuntive, come per esempio legarsi o utilizzato un dispositivo di stabilizzazione adeguato.
Non scendere lateralmente dallaScala.
Non sostare per lunghi periodi di tempo sulla

scalena senza pause regolari (la stanchezza è un fattore di rischio).

• Prestare attenzione nel richiudere la Scala a non impigliare dita, indumenti o capelli nei meccanismi. Richiudere un piolo alla volta.

2. INFORMAZIONI RELATIVE AL PRODOTTO

Uso previsto

La Scala telescopia è progettata e destinata all'uso domestico, come supporto di salute a casa e in giardino e per uso hobby. Questa Scala non è un gliocattolo. I bambini devono essere sorvegliati in qualsiasi momento per assicurarsi che non giochino con questosystema di Scala. Questa Scala non è sviluppata per l'uso professionale. La Scala telescopia deve essere maneggiata, curata e mantenuta in base a questeistruzioni. Qualsiasi altri utilizzo è considerato un uso improprio e potrebbe causare danni alle cose, lesionialle persone e persino la morte. La Scala è conforme alle norme EN131, 96-333 e Warenwet.

DATI TECHNICI

N° modello TL503XX
Lunghezza estesa 2,6 m
Lunghezza retratta 78 cm
Carico massimo consentito 150 kg
Numero di pioli 9
Angoli di inclinazione 65°-75°
Numero massimo di utilizzatori 1
Peso 8 kg

DESCRIZIONE

I numero riportati nel testo seguente si riferiscono alle immagini a pagina 2-4.

1. Barra superiore
2. Tubi telescopici
3. Impugnatura
4. Cinghia di stoccaggio
5. Piolo di fondo
6. Meccanismi di bloccaggio
7. Maniglie
8. Leve di rientro

3. FUNZIONAMENTO

Prima utilizzare la Scala, atteneri sempre alle istruzioni di sicurezza e rispettare le norme rilevanti.

Apriere la Scala a una lunghezza intermedia (Fig. A, B, C)

La Scala telescopia innesta automaticamente i meccanismi di bloccaggio durante l'apertura. Ciacuna sezione dispone dei propri meccanismi di bloccaggio.

• Posizione are la Scala telescopica in posizione eretta su una superficie stabile e piana. Assicurarsi che la Scala sia in posizione chiusa come da figura C1.
  Sbloccare la cinghia di stoccaggio (4).
• Posizione are un piede sul piolo di fondo (5) per stabilizzare la Scala. Assicurarsi che il lato della Scala sia rivolto verso l'utente.
• Partendo dal secondo piolo dal fondo (como da figura C2), usare entrambé le mani per afferrare le maniglie (7) su ciascun lato del piolo e tirare verso l'alto per estendere il gradino.
• Quando ciascun gradino è completamente esteso, dovrebbe essere udibile un "click" che conferma l'innesto dei meccanismi di bloccaggio (6) per quel livello.
• Verificare che tutte lesezioni dei pioli aperte sono bloccate, i mecanismi di bloccaggio rossi (6) devono essere chiaramente visibili come da figura B1. In tale frangente le parti rosse delle leve di rientro (8) non dovrebbero essere visibili. Assicurarsi inoltre che tutte le distance tra i pioli aperti siano della stessa altezza.
• Quando tutte lesezioni sono bloccate, è possibile usare la Scala.
• La Scala deve essere posizionata con l'angolo corretto per appoggiare la Scala (angolo di inclinazione circa 1:4) con i pioli o il livello delle pedate (per esempio a 1 metro di distance alla base di una parete per l'estensione per salute fino a 4 metri).

Aperture della scala alla lunghezza massima (fig.A,B,C)

Se laScala viene aperta completamente,
essa deve essere estesa dall'alto versus il basso.

• Posizione la Scala telescopica in posizione eretta su una superficie stabile e piana. Assicu

rarsi che la Scala sia in posizione chiusa come da figura C1.

Sbloccare la cinghia di stoccaggio (4).
- Posizione are un piede sul piolo di fondo (5) per stabilizzare la Scala. Assicurarsi che il lato della Scala si rivolto verso l'utente.
- Partendo alla barra superiore (1) (como da figura C3), usare entrambé le mani per afferrare le maniglie (7) su ciascun lato del piolo e tirare verso l'alto per estendere il gradino.
- Quando ciascun gradino è Completely esteso, dovrebbe essere udibile un "clic" che conferma l'innesto dei meccanismi di bloccaggio (6) per quel livello.
- Verificare che tutte lesezioni dei pioli aperte sono bloccate, i meccanismi di bloccaggio rossi (6) devono essere chiaramente visibili come da figura B1. In tale frangente le parti rosse delle leve di rientro (8) non dovrebbero essere visibili. Assicurarsi inoltre che tutte le distance tra i pioli aperti siano della stessa altezza.
- Quando tutte lesezioni sono bloccate, è possibile usare la Scala.
- La Scala deve essere posizionata con l'angolo corretto per appoggiare la Scala (angolo di inclinazione circa 1:4) con i pioli o il livello delle pedate (per esempio a 1 metro di distance alla base di una parete per l'estensione per salute fino a 4 metri).

Chiusura della scala (fig. A, D)

L'intera Scala è chiusa mediante le leve di rientro (8). Per ragioni di sicurezza, le pedate devono essere chiuse separatamente.

Non innestare manualmente i meccanismi di bloccaggio (6). Usare solamente le leve di rientro (8) per richiudere la Scala.

• Mantenere la Scala telescopica in una posizione eretta.
• Posizione are un piede sul piolo di fondo (5) per stabilizzare la Scala.
• Partendo dal piolo dove le leve di rientro (8) sono posizionate, usare entrambé le mani per afferrare le maniglie (7) su ciascun lato del piolo. Assicurarsi che le proprie mani siano posiziOnate nel modo come da figura E, cosicché le proprie dita non rimangano incastrate durante la chiusura della Scala.
• Disinnestare poi le leve di rientro (8) con i propri pollici spingendole verso il centro, in modo da

rendere visibili le parti rosse.

• La Scala viene ora richiusa. Per ragioni di sicurezza la Scala è provvista di un sistema di chiusuraammortizzata per evitare che la chiusura rapida della Scala.

Trasporto della scala (fig. A)

Trasportare la Scala solamente quando la cinghia di stoccaggio è bloccata.

Durante il trasporto della Scala richiuderla complettamente nella sua forma più compatta. Assicurarsi che la cinghia di stoccaggio (4) sia bloccata fissando la Scala.

4. MANUTENZIONE

La Scala è progettate per funzionare in modo impeccabile per un periodo lungo e con necessità di un minimo di manutenzione. Estendere la longevità della scala pulendola regolarmente e maneggiandola in modo corretto.

Far rientare completeness la Scala, richiudendo tutti i pioli e fissandola prima della conservazione o della movimentazione.

Pulizia

Pulire regolarmente la Scala con un panno morbido, preferibilmente dopo anni uso. Pulirla con un detergenteindicato ad uso domestico e con un panno morbido asciutto. Non immershere per nessun motivo la propria Scala nell'acqua o in un qualunque liquido.Nonutilizzare solventi (benzina,alcol, ammoniaica,ecc.),dato che le sostanze chimiche di questo tipo danneggiano i componenti in plastica.

Conservazione

Conservare la Scala in un locale interno in un ambiente secco e pulito. Non appoggiare altri oggetti sulla Scala. Conservare la Scala solamente quando esta è asciutta. Non esporre la propria Scala ad ambienti umidi, ciò cui causere danni alla Scala stessa. Conservarla correttamente in posizione eretta. La base dovrebbe sempre poggiare sul terrreno. Tenere fuori alla portata dei bambini.

Manutenzione

Non usare una Scala telescopia danneggiata o inutilizzabile. Le riparazioni estemporanee non sono

consentite. Controllare i piedini in plastica della sc- la prima e dopo l'uso della scala stessa. Non usare la scalaenza i piedini in plastica o quando i piedini in plastica sono usurati. La scala dispone di coperture in plastica sulla parte superiore per evitare la penetrazione nella scala da parte di polvere o altri tipi di sporco. Nonutilizzare la scalaenza le copertura in plastica.Mantenere sempre un controllo visivo della scala prima e dopo l'uso della scala stessa.

Le riparazioni e la manutenzione devono essere eseguite da una persona istruita mediante i ricambi indicati. L'utilizzo di ricambi di terme parti non consentiti è sconsigliato e comporta l'annullamento della garanzia.

DEFINIZIONI DELLA GARANZIA

I prodotti VONROC sono sviluppati secondo i più elevati standard di qualità e viene garantita l'assenza di difetti nei materiali e nella manodopera per il periodo contrattuale a partire alla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasi durante quello periodo a causa di difetti nei materiali e/o nella manodopera, si prega di contattare direttamente il VONROC.

Le seguenti circostanze sono esclude da esta garanzia:

• Riparazioni e/o modifiche alla macchina sono state eseguite o tentate da centri di assistenza non autorizzati.
  Normaleusura.
• L'utensile è stato abusato, utilizzato o manutenuto in modo improprio.
• Sono state utilizes parti di ricambio non originali

Ciò costituisce l'unica garanzia expressa o implicita fornita dall'azienda. Non esistono altre garanzie espresse o implicite che si estendono altri il presente documento, ivi comprese le garanzie implicite di commerciamilità e idoneità per uno scopo particolare. In nessun caso VONROC sare responsabile di eventuali danni incidentali o consequencesi. I rimedi dei rivenditori saranno limitati alla riparazione o sostituzione di unità o parti non conformi.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati alla ulteriori notifica.
