| Caractéristiques techniques | Visseuse MAKITA 6217D, moteur sans balais, couple maximal de 30 Nm, vitesse à vide de 0-600 tr/min. |
|---|---|
| Type de batterie | Batterie Ni-Cd 12V, capacité de 1,3 Ah. |
| Poids | 1,3 kg. |
| Utilisation | Idéale pour le vissage et dévissage dans le bois, le métal et les matériaux composites. |
| Maintenance | Nettoyer régulièrement le filtre d'air, vérifier l'état de la batterie et des accessoires. |
| Sécurité | Porter des lunettes de protection, utiliser des gants lors de la manipulation, ne pas surcharger la batterie. |
| Informations générales | Garantie de 1 an, compatible avec d'autres outils de la gamme MAKITA 12V. |
FOIRE AUX QUESTIONS - 6217D MAKITA
Téléchargez la notice de votre Visseuse au format PDF gratuitement ! Retrouvez votre notice 6217D - MAKITA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 6217D de la marque MAKITA.
MODE D'EMPLOI 6217D MAKITA

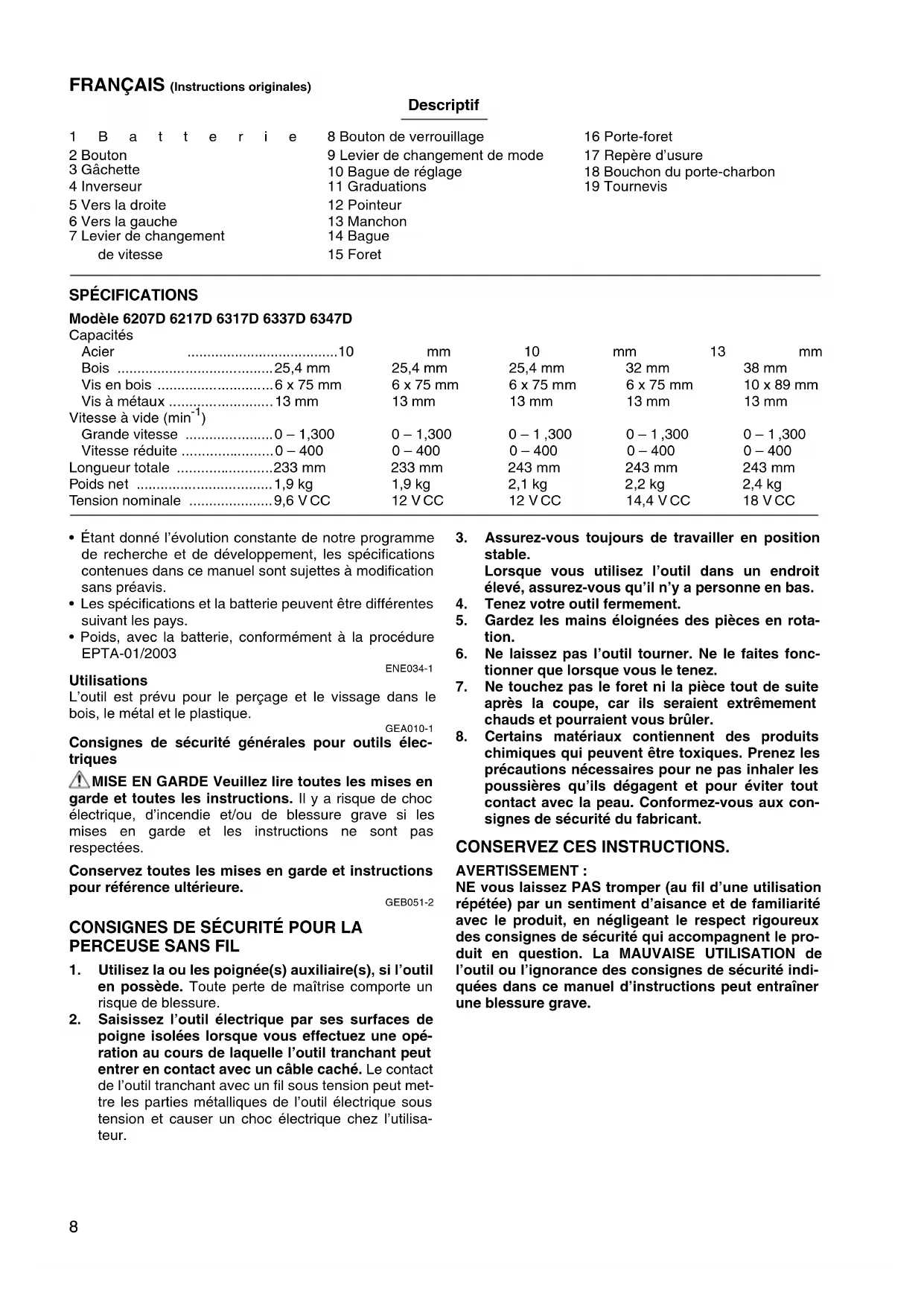

Perceuse-Visseuse sans Fil Manuel d’instructions
- Étant donné l’évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
- Les spécifications et la batterie peuvent être différentes suivant les pays.
- Poids, avec la batterie, conformément à la procédure EPTA-01/2003 ENE034-1 Utilisations L’outil est prévu pour le perçage et le vissage dans le bois, le métal et le plastique. GEA010-1 Consignes de sécurité générales pour outils élec- triques MISE EN GARDE Veuillez lire toutes les mises en garde et toutes les instructions. Il y a risque de choc électrique, d’incendie et/ou de blessure grave si les mises en garde et les instructions ne sont pas respectées. Conservez toutes les mises en garde et instructions pour référence ultérieure. GEB051-2
1. Utilisez la ou les poignée(s) auxiliaire(s), si l’outil
en possède. Toute perte de maîtrise comporte un risque de blessure.
2. Saisissez l’outil électrique par ses surfaces de
poigne isolées lorsque vous effectuez une opé- ration au cours de laquelle l’outil tranchant peut entrer en contact avec un câble caché. Le contact de l’outil tranchant avec un fil sous tension peut met- tre les parties métalliques de l’outil électrique sous tension et causer un choc électrique chez l’utilisa- teur.
3. Assurez-vous toujours de travailler en position
stable. Lorsque vous utilisez l’outil dans un endroit élevé, assurez-vous qu’il n’y a personne en bas.
4. Tenez votre outil fermement.
5. Gardez les mains éloignées des pièces en rota-
6. Ne laissez pas l’outil tourner. Ne le faites fonc-
tionner que lorsque vous le tenez.
7. Ne touchez pas le foret ni la pièce tout de suite
après la coupe, car ils seraient extrêmement chauds et pourraient vous brûler.
8. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les précautions nécessaires pour ne pas inhaler les poussières qu’ils dégagent et pour éviter tout contact avec la peau. Conformez-vous aux con- signes de sécurité du fabricant. CONSERVEZ CES INSTRUCTIONS.
NE vous laissez PAS tromper (au fil d’une utilisation répétée) par un sentiment d’aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent le pro- duit en question. La MAUVAISE UTILISATION de l’outil ou l’ignorance des consignes de sécurité indi- quées dans ce manuel d’instructions peut entraîner une blessure grave.9 ENC004-2
1. Avant d’utiliser la batterie, lisez toutes les ins-
tructions et précautions relatives (1) au chargeur de batterie, (2) à la batterie, et (3) à l’outil utili- sant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement court. Il y a risque de surchauffe, de brûlures, voire d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rincez-les
à l’eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue.
5. Lorsque vous n’utilisez pas la batterie, recou-
vrez-en toujours les bornes avec le couvre-batte- rie.
6. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun matériau conducteur. (2) Évitez de ranger la batterie dans un conte- neur avec d’autres objets métalliques, par exemple des clous, des pièces de monnaie, etc. (3) N’exposez pas la batterie à l’eau ou à la pluie. Un court-circuit de la batterie pourrait provoquer un fort courant, une surchauffe, parfois des brû- lures et même une panne.
7. Ne rangez pas l’outil ou la batterie dans des
endroits où la température risque d’atteindre ou de dépasser 50°C.
8. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu.
9. Prenez garde d’échapper ou de heurter la batte-
10. N’utilisez pas une batterie qui a été échappée ou
heurtée. CONSERVEZ CES INSTRUCTIONS. Conseils pour assurer la durée de vie optimale de la batterie
1. Rechargez la batterie avant qu’elle ne soit com-
plètement déchargée. Arrêtez toujours l’outil et rechargez la batterie quand vous remarquez que la puissance de l’outil diminue.
2. Ne rechargez jamais une batterie complètement
chargée. La surcharge réduit la durée de service de la batterie.
3. Chargez la batterie alors que la température de
la pièce se trouve entre 10°C et 40°C. Avant de charger une batterie chaude, laissez-la refroidir.
4. Chargez la batterie au nickel-hydrure métallique
lorsqu’elle est restée inutilisée pendant plus de six mois.
- Assurez-vous toujours que l’outil est hors tension et que sa batterie est retirée avant de l’ajuster ou de véri- fier son fonctionnement. Installation et retrait de la batterie (Fig. 1)
- Débranchez toujours l’outil avant d’installer ou de reti- rer la batterie.
- Pour enlever la batterie, sortez-la de l’outil en appuyant sur les boutons placés de chaque côté de la batterie.
- Pour insérer la batterie, alignez la languette de la batte- rie sur la rainure du logement, et glissez la batterie jusqu’à ce qu’elle se verrouille dans un déclic. Sinon, la batterie risque de tomber accidentellement, ce qui pourrait vous blesser, vous ou d’autres personnes alen- tour.
- Ne forcez jamais quand vous introduisez la batterie. Si la batterie ne rentre pas aisément, c’est que vous ne l’insérez pas correctement. Interrupteur (Fig.2) ATTENTION :
- Avant de mettre la batterie dans l’outil, vérifiez toujours que la gâchette fonctionne correctement et qu’elle revient sur la position “OFF” quand vous la relâchez. Pour démarrer l’outil, tirez simplement sur la gâchette. Plus vous appuyez sur la gâchette, plus la vitesse aug- mente. Pour l’arrêter, relâchez la gâchette. Inverseur (Fig.3) L’outil possède un inverseur qui permet d’intervertir le sens de rotation. Appuyez sur le levier de l’inverseur et déplacez-le à partir du côté A pour une rotation vers la droite, ou à partir du côté B pour une rotation vers la gau- che. Lorsque l’inverseur est à la position neutre, il n’est pas possible d’actionner la gâchette. ATTENTION :
- Vérifiez toujours le sens de rotation avant de mettre l’outil en marche.
- N’actionnez l’inverseur qu’une fois que l’outil est com- plètement arrêté. Si vous changez le sens de rotation de l’outil avant l’arrêt de l’outil, vous risquez de l’endommager.
- Quand vous n’utilisez pas l’outil, ramenez toujours l’inverseur sur la position neutre. Changement de vitesse (Fig. 4) Pour changer de vitesse, commencez par éteindre l’outil, puis déplacez le levier de changement de vitesse sur le côté “2” pour faire marcher l’outil à grande vitesse, ou sur le côté “1” pour le faire marcher à vitesse réduite. Vérifiez que le levier de changement de vitesse est réglé sur la bonne position avant le travail. Utilisez la vitesse qui con- vient pour le travail. ATTENTION :
- Réglez toujours le levier de changement de vitesse à fond sur la position voulue. Si vous actionnez l’outil alors que le levier est placé à mi-chemin entre la posi- tion “1” et la position “2”, vous risquez d’endommager l’outil.
- N’actionnez pas le levier de changement de vitesse pendant que l’outil fonctionne. Cela pourrait endomma- ger l’outil.10 Sélection du mode (Fig. 5) Cet outil est muni d’un levier de changement de mode. Pour le perçage, appuyez sur le bouton de verrouillage puis faites glisser le levier vers la gauche (symbole m). Pour le vissage, faites glisser le levier vers la droite (sym- bole ) jusqu’à ce qu’il se verrouille. Si le levier est diffi- cile à tourner, tournez d’abord le mandrin dans un sens ou dans l’autre, puis tournez le levier. ATTENTION :
- Glissez toujours le levier de changement de mode complètement sur la position du mode désiré. Si vous faites fonctionner l’outil en plaçant le levier entre les symboles de mode, vous risquez d’endommager l’outil.
- Ne déplacez pas le levier de changement de mode pendant que l’outil fonctionne. Vous risqueriez d’endommager l’outil. Réglage du couple de serrage (Fig. 6) Le couple de serrage peut être réglé sur 16 crans à l’aide de la bague de réglage. Tournez la bague de façon que ses graduations soient alignées sur le pointeur du corps de l’outil. Glissez d’abord le levier de changement de mode sur la position indiquée par le symbole . Le couple de serrage est minimal lorsque le chiffre 1 est aligné sur le pointeur, et il est maximal lorsque le repère est aligné sur le pointeur. L’embrayage glissera à diffé- rents niveaux de couple lorsque le couple est réglé entre 1 et 16. Avant de procéder, effectuez toujours un essai dans le matériau de travail ou dans un matériau analo- gue pour déterminer le temps de serrage qui convient pour le travail en question. NOTE :
- La bague de réglage ne se verrouille pas lorsque le pointeur est placé entre les graduations. ASSEMBLAGE ATTENTION :
- Assurez-vous toujours que l’outil est hors tension et que la batterie est sortie avant d’effectuer toute inter- vention sur l’outil. Installation et retrait de l’embout ou du foret (Fig. 7) Tenez la bague et tournez le manchon vers la gauche pour ouvrir le mandrin. Enfoncez le foret dans le mandrin le plus loin qu’il aille. Tenez solidement la bague et tour- nez le manchon vers la droite pour serrer le mandrin. Pour retirer le foret, tenez la bague et tournez le man- chon vers la gauche. Lorsque vous n’utilisez pas le foret, rangez-le dans le porte-foret. Il peut contenir des forets d’une longueur de 45 mm. (Fig. 8) UTILISATION Vissage (Fig. 9) Glissez d’abord le levier de changement de mode sur la position indiquée par le symbole , puis sélectionnez le couple de serrage. Insérez la pointe de l’embout dans la tête de la vis et appuyez sur l’outil. Commencez par faire tourner l’outil lentement, puis augmentez la vitesse progressivement. Relâchez la gâchette dès que la vis est complètement enfoncée. ATTENTION :
- Vérifiez que l’embout est bien enfoncé droit dans la tête de la vis, sinon la vis et/ou le foret risquent d’être endommagés. NOTE :
- Pour enfoncer des vis en bois, le travail sera plus facile si vous commencez par percer des trous pilotes, et vous éviterez ainsi de fendre la pièce. Voyez le tableau ci-dessous. Perçage Glissez d’abord le levier de changement de mode sur la position indiquée par le symbole m. Perçage dans du bois Pour percer dans du bois, vous obtiendrez les meilleurs résultats avec un foret en bois doté d’une vis de guidage. La vis de guidage facilite le perçage en attirant le foret dans la pièce. Perçage dans du métal Pour que le foret ne glisse pas quand vous commencez à percer le trou, faites une entaille à l’aide d’un outil à cen- trer et d’un marteau. Placez la pointe du foret dans l’entaille et commencez à percer. Pour percer des métaux, utilisez un lubrifiant de coupe. Seuls le fer et le cuivre devront être percés à sec. ATTENTION :
- Vous ne percerez pas plus rapidement en appuyant plus fort sur l’outil. Au contraire, une pression exces- sive ne pourra qu’endommager la pointe du foret, réduisant ainsi les performances de l’outil et sa durée de vie.
- Il s’exerce une pression considérable sur l’outil/le foret au moment où le trou se perce. Tenez l’outil fermement et faites attention lorsque le foret commence à pénétrer dans la pièce.
- Pour retirer un foret coincé, il suffit de régler l’inverseur dans le sens de rotation inverse, ce qui fait ressortir le foret. Faites attention car l’outil risque de ressortir brus- quement si vous ne le tenez pas fermement.
- Si les pièces sont petites, fixez-les toujours dans un étau ou tout autre dispositif de serrage similaire.
- Si l’outil a fonctionné de façon continue jusqu’à ce que la batterie soit déchargée, laissez l’outil reposer pen- dant 15 minutes avant de recommencer avec une bat- terie fraîche. Diamètre nominal de vis en bois (mm) Dimension recommandée du trou pilote (mm) 3,1 2,0–2,2 3,5 2,2–2,5 3,8 2,5–2,8 4,5 2,9–3,2 4,8 3,1–3,4 5,1 3,3–3,6 5,5 3,7–3,9 5,8 4,0–4,2 6,1 4,2–4,411 ENTRETIEN ATTENTION :
- Assurez-vous toujours que l’outil est hors tension et que la batterie est sortie avant de procéder à son ins- pection ou à son entretien.
- N’utilisez jamais d’essence, benzine, diluant, alcool ou autre produit similaire. Cela risquerait de provoquer la décoloration, la déformation ou la fissuration de l’outil. Remplacement des charbons Retirez et vérifiez régulièrement les charbons. Rempla- cez-les lorsqu’ils sont usés jusqu’au trait de limite d’usure. Maintenez les charbons propres et en état de glisser aisément dans les porte-charbon. Les deux char- bons doivent être remplacés en même temps. N’utilisez que des charbons identiques. (Fig. 10) Retirez les bouchons de porte-charbon à l’aide d’un tour- nevis. Enlevez les charbons usés, insérez-en de nou- veaux et revissez solidement les bouchons de porte- charbon. (Fig. 11) Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l’entretien ou les réglages doivent être effectués par un centre d’entretien Makita agréé, au moyen de pièces de rechange Makita.
- Ces accessoires ou pièces complémentaires sont recommandés pour l’utilisation avec l’outil Makita spé- cifié dans ce mode d’emploi. L’utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N’utilisez les accessoires ou piè- ces qu’aux fins auxquelles ils ont été conçus. Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus près.
- Les divers types de batteries et chargeurs Makita authentiques
- Ensemble de plateau caoutchouc
- Plateau de polissage en mousse NOTE :
- Il se peut que certains éléments de la liste soient com- pris dans l’emballage de l’outil en tant qu’accessoires standard. Ils peuvent varier d’un pays à l’autre. Pour le modèle 6207D ENG103-3 Pour les pays d’Europe uniquement Bruit Niveau de bruit pondéré A typique, déterminé selon EN60745 : Niveau de pression sonore (L pA) : 70 dB (A) ou moins Incertitude (K) : 3 dB (A) Le niveau de bruit en fonctionnement peut dépasser 80 dB (A). Porter des protecteurs anti-bruit. ENG202-3 Vibrations Valeur totale de vibrations (somme de vecteur triaxial) déterminée selon EN60745 : Mode de travail : perçage dans le métal Émission de vibrations (
ou moins Incertitude (K) : 1,5 m/s
Pour le modèle 6217D ENG104-1 Pour les pays d’Europe uniquement Bruit Niveau de bruit pondéré A typique, déterminé selon EN60745 : Niveau de pression sonore (
) : 72 dB (A) Incertitude (K) : 3 dB (A) Le niveau de bruit en fonctionnement peut dépasser 80 dB (A). Porter des protecteurs anti-bruit. ENG202-3 Vibrations Valeur totale de vibrations (somme de vecteur triaxial) déterminée selon EN60745 : Mode de travail : perçage dans le métal Émission de vibrations (
ou moins Incertitude (K) : 1,5 m/s
- La valeur d’émission de vibrations déclarée a été mesurée conformément à la méthode de test standard et peut être utilisée pour comparer les outils entre eux.
- La valeur d’émission de vibrations déclarée peut aussi être utilisée pour l’évaluation préliminaire de l’exposi- tion.
- L’émission de vibrations lors de l’usage réel de l’outil électrique peut être différente de la valeur d’émission déclarée, suivant la façon dont l’outil est utilisé.
- Les mesures de sécurité à prendre pour protéger l’utili- sateur doivent être basées sur une estimation de l’exposition dans des conditions réelles d’utilisation (en tenant compte de toutes les composantes du cycle d’utilisation, comme par exemple le moment de sa mise hors tension, lorsqu’il tourne à vide et le moment de son déclenchement). ENH101-15 Pour les pays d’Europe uniquement Déclaration de conformité CE Makita Corporation, en tant que fabricant responsa- ble, déclare que la ou les machines suivantes : Désignation de la machine : Perceuse-Visseuse sans Fil N° de modèle / Type : 6207D, 6217D sont produites en série et sont conformes aux Directives européennes suivan- tes : 2006/42/CE et qu’elles sont fabriquées conformément aux normes ou documents normalisés suivants : EN60745 La documentation technique est conservée par notre représentant agréé en Europe, à savoir : Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, Angleterre
