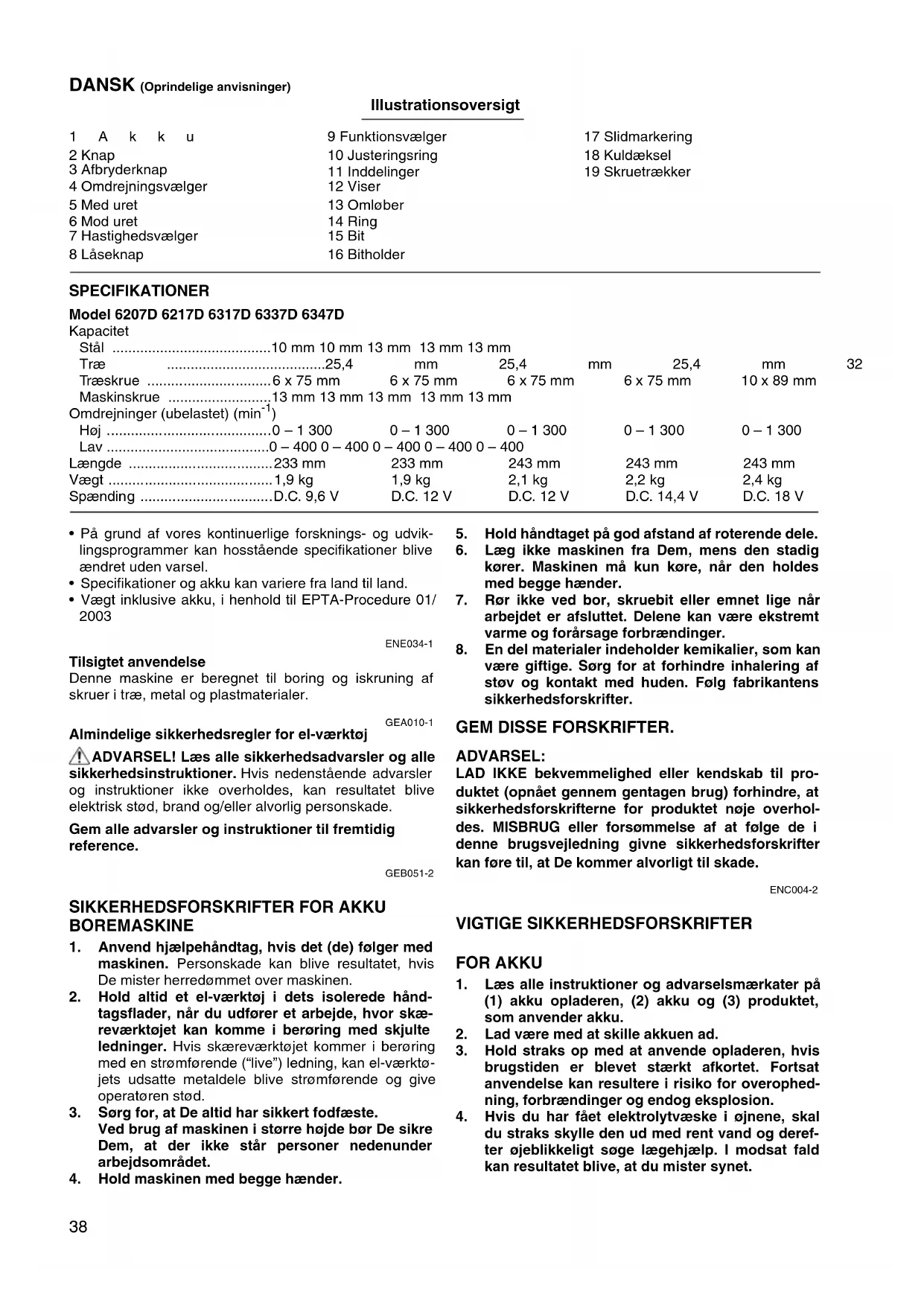

BRUGSANVISNING 6217D MAKITA

• På grund af vores kontinuerlige forsknings- og udvik- lingsprogrammer kan hosstående specifikationer blive ændret uden varsel.

• Specifikationer og akku kan variere fra land til land.

• Vægt inklusive akku, i henhold til EPTA-Procedure 01/

ENE034-1 Tilsigtet anvendelse Denne maskine er beregnet til boring og iskruning af skruer i træ, metal og plastmaterialer. GEA010-1 Almindelige sikkerhedsregler for el-værktøj ADVARSEL! Læs alle sikkerhedsadvarsler og alle sikkerhedsinstruktioner. Hvis nedenstående advarsler og instruktioner ikke overholdes, kan resultatet blive elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktioner til fremtidig reference. GEB051-2

1. Anvend hjælpehåndtag, hvis det (de) følger med

maskinen. Personskade kan blive resultatet, hvis De mister herredømmet over maskinen.

2. Hold altid et el-værktøj i dets isolerede hånd-

tagsflader, når du udfører et arbejde, hvor skæ- reværktøjet kan komme i berøring med skjulte ledninger. Hvis skæreværktøjet kommer i berøring med en strømførende (“live”) ledning, kan el-værktø- jets udsatte metaldele blive strømførende og give operatøren stød.

3. Sørg for, at De altid har sikkert fodfæste.

Ved brug af maskinen i større højde bør De sikre Dem, at der ikke står personer nedenunder arbejdsområdet.

4. Hold maskinen med begge hænder.

5. Hold håndtaget på god afstand af roterende dele.

6. Læg ikke maskinen fra Dem, mens den stadig

kører. Maskinen må kun køre, når den holdes med begge hænder.

7. Rør ikke ved bor, skruebit eller emnet lige når

arbejdet er afsluttet. Delene kan være ekstremt varme og forårsage forbrændinger.

8. En del materialer indeholder kemikalier, som kan

være giftige. Sørg for at forhindre inhalering af støv og kontakt med huden. Følg fabrikantens sikkerhedsforskrifter. GEM DISSE FORSKRIFTER. ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til pro- duktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overhol- des. MISBRUG eller forsømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan føre til, at De kommer alvorligt til skade. ENC004-2 VIGTIGE SIKKERHEDSFORSKRIFTER FOR AKKU

1. Læs alle instruktioner og advarselsmærkater på

(1) akku opladeren, (2) akku og (3) produktet, som anvender akku.

2. Lad være med at skille akkuen ad.

3. Hold straks op med at anvende opladeren, hvis

brugstiden er blevet stærkt afkortet. Fortsat anvendelse kan resultere i risiko for overophed- ning, forbrændinger og endog eksplosion.

4. Hvis du har fået elektrolytvæske i øjnene, skal

du straks skylle den ud med rent vand og deref- ter øjeblikkeligt søge lægehjælp. I modsat fald kan resultatet blive, at du mister synet.39

5. Dæk altid akkuterminalerne med akkudækslet,

når akkuen ikke anvendes.

6. Vær påpasselig med ikke at komme til at kort-

slutte akkuen: (1) Rør ikke ved terminalerne med noget ledende materiale. (2) Undgå at opbevare akkuen i en beholder sammen med andre genstande af metal, som for eksempel søm, mønter og lignende. (3) Udsæt ikke akkuen for vand eller regn. Kortslutning af akkuen kan være årsag til en kraftig øgning af strømmen, overophedning, mulige forbrændinger og endog maskinstop.

7. Opbevar ikke maskinen og akkuen på et sted,

hvor temperaturen kan nå eller overstige 50°C.

8. Lad være med at brænde akkuen, selv ikke i til-

fælde, hvor det har lidt alvorlig skade eller er fuldstændig udtjent. Akkuen kan eksplodere, hvis man forsøger at brænde den.

9. Lad være med at brænde akkuen eller udsætte

10. Anvend ikke er akku, der er blevet tabt eller

udsat for stød. GEM DISSE FORSKRIFTER. Tips til opnåelse af maksimal akku-levetid

1. Oplad altid akkuen, inden den er helt afladet.

Stop altid maskinen og oplad akkuen, hvis det bemærkes, at maskineffekten er dalende.

2. Genoplad aldrig en fuldt opladet akku. Overop-

ladning vil afkorte akkuens levetid.

3. Oplad akkuen ved stuetemperatur ved 10°C –

40°C. Lad altid en varm akku få tid til at køle af, inden den oplades.

4. Oplad nikkel-metal-hydrid akkuen, hvis den ikke

skal anvendes i mere end seks måneder. FUNKTIONSBESKRIVELSE FORSIGTIG:

• Sørg altid for at maskinen er slukket, og at akkuen er taget ud, før der udføres justering eller kontrol af funkti- oner på maskinen. Montering og afmontering af akku (Fig. 1)

• Kontrollér altid, at maskinen er slået fra, før montering eller afmontering af akkuen.

• For at fjerne akkuen trykkes samtidigt på knapperne på begge sider af akkuen, mens denne trække ud af maskinen.

• For at sætte en ny akku i, placeres denne, så fjeren på akkuen passer med noten i åbningen på maskinen. Akkuen skubbes helt i bund, indtil den klikker på plads i begge sider. Kontrollér altid, at akkuen er helt fastlåst ved at trække i den.

• Brug aldrig magt, når akkuen skal sættes i. Hvis ikke akkuen glider i uden besvær, er det fordi, at den vender forkert. Afbryderbetjening (Fig. 2) FORSIGTIG:

• Før akkuen sættes i maskinen, bør det altid kontrolle- res, at afbryderknappen fungerer korrekt og returnerer til “OFF” positionen, når den slippes. For at starte maskinen trykkes der blot på afbryderen. Maskinens hastighed øges ved at øge trykket på afbryde- ren. Slip afbryderen for at stoppe. Omløbsvælger (Fig. 3) Denne maskinen har en omløbsvælger, der kan ændre omløbsretningen. Skub omløbsvælgeren ind fra A siden for omdrejning med uret, og fra B siden for omdrejning mod uret. Når omløbsvælgeren er i neutral position, kan afbryderknappen ikke trykkes ind. FORSIGTIG:

• Kontrollér altid omløbsretningen, før arbejdet påbegyn- des.

• Brug kun omløbsvælgeren, når maskinen er helt stop- pet. Hvis omløbsretningen ændres, inden maskinen er helt stoppet, kan det beskadige maskinen.

• Når maskinen ikke er i brug, bør omløbsvælgeren altid sættes i neutral position. Hastighedsvælger (Fig. 4) For at ændre hastigheden skal maskinen først slukkes. Skub derefter hastighedsvælgeren helt mod “2” for høj hastighed og helt mod “1” for lav hastighed. Sørg for at hastighedsvælgeren er sat til den korrekt position, før arbejdet påbegyndes. Anvend en passende hastighed til det pågældende arbejde. FORSIGTIG:

• Sæt altid hastighedsvælgeren helt i position “1” eller “2”. Hvis maskinen anvendes med hastighedsvælgeren i en position mellem “1” og “2”, kan det beskadige maskinen.

• Brug ikke hastighedsvælgeren, mens maskinen kører. Maskinen kan blive beskadiget. Valg af funktionsmåde (Fig. 5) Denne maskine er forsynet med en funktionsvælger. Ved brug til boring trykker man låseknappen ned og skyder funktionsvælgeren til venstre (m symbol). Ved brug til skruning skyder man funktionsvælgeren til højre ( symbol), indtil den låser på plads. Hvis det volder vanskeligheder at skyde vælgeren, drejer man først bore- patronen en smule i en af retningerne, hvorefter vælge- ren skydes igen. FORSIGTIG:

• Skyd altid funktionsvælgeren hele vejen til den ønskede position. Hvis man anvender maskinen med funktionsvælgeren placeret halvvejs mellem funktions- symbolerne, kan maskinen tage skade.

• Brug ikke funktionsvælgeren, mens maskinen kører. Maskinen kan tage skade.40 Justering af drejningsmomentet (Fig. 6) Drejningsmomentet kan justeres i 16 trin ved at dreje justeringsringen, således at dens inddelinger er passet ind efter viseren på maskinhuset. Skyd først funktionsvælgeren til positionen med sym- bolet. Drejningsmomentet er mindst, når tallet 1 står ud for viseren, og højst, når symbolet står ud for viseren. Koblingen vil glide forbi forskellige drejningsmomenter, når der er indstillet mellem 1 og 16. Før den egentlige anvendelse påbegyndes, bør De foretage en prøve- skruning i materialet eller et lignende materiale for at fastslå, hvilket drejningsmoment, der er påkrævet til det pågældende arbejde. BEMÆRK:

• Justeringsringen låser ikke, når viseren kun er placeret halvvejs mellem inddelingerne. SAMLING FORSIGTIG:

• Sørg altid for at maskinen er slukket, og at akkuen er taget ud før der gennemføres noget arbejde på selve maskinen. Montering og afmontering af skruebit eller bor (Fig. 7) Hold løst på ringen og drej omløberen mod uret for at åbne borepatronens kæber. Sæt værktøjet så langt ind i borepatronen som muligt. Hold fast på ringen og drej omløberen med uret for at spænde værktøjet fast. For at afmontere værktøjet holdes ringen fast og omløbe- ren drejes mod uret. Når skruebittet ikke er i anvendelse, skal det anbringes i bitholderen. Der kan opbevares bits på op til 45 mm her. (Fig. 8) ANVENDELSE Brug som skruetrækker (Fig. 9) Skyd først funktionsvælgeren til positionen med symbolet og vælg drejningsmomentet. Anbring spidsen af skruebittet i skruehovedet og læg et let tryk på maskinen. Start maskinen og øg gradvist hastigheden. Slip afbryderen, så snart momentkoblingen høres. FORSIGTIG:

• Skruebittet skal være sat helt ind i skruehovedet, og maskinen skal holdes lige på skruen. Ellers kan skruen/bittet blive beskadiget. BEMÆRK:

• Når der skrues træskruer, bør der laves forboringer for at gøre det nemmere at skrue og for at undgå revne- dannelser i emnet. Se nedenstående tabel. Boring Skyd først funktionsvælgeren til positionen med m sym- bolet. Boring i træ Ved boring i træ opnås det bedste resultat med træbor udstyret med en centerspids. Centerspidsen gør borin- gen lettere, idet den trækker boret ind i emnet. Boring i metal For at forhindre at værktøjet skrider, når der startes på et hul, bør der laves en fordybning med en kørne og en hammer på det sted, hvor hullet skal bores. Placer spid- sen af værktøjet i fordybningen og start boringen. Anvend skæresmørelse, når der bores i metal. Undtaget er jern og messing, som skal bores tørre. FORSIGTIG:

• Overdrevent tryk på maskinen vil ikke gøre boringen hurtigere. I virkeligheden vil det kun medvirke til at beskadige spidsen på værktøjet, formindske maski- nens præstation og forkorte maskinens levetid.

• Maskinen/værktøjet udsættes for en voldsom vrid- ningspåvirkning, når der brydes igennem emnet. Hold godt fast på maskinen og udvis forsigtighed, når værk- tøjet begynder at bryde gennem emnet.

• Et værktøj, der har sat sig fast, kan nemt fjernes ved at sætte omdrejningsvælgeren til modsat omdrejningsret- ning for at bakke helt ud. Værktøjet kan dog bakke ukontrollabelt ud, hvis der ikke holdes godt fast på maskinen.

• Mindre emner skal fastgøres forsvarligt i en skruestik eller lignende.

• Hvis maskinen anvendes, lige indtil akkuen er opbrugt, bør maskinen hvile i 15 minutter, før der fortsættes med en ny akku. Nominel diameter på træskruer (mm) Anbefalet diameter på forboring (mm) 3,1 2,0–2,2 3,5 2,2–2,5 3,8 2,5–2,8 4,5 2,9–3,2 4,8 3,1–3,4 5,1 3,3–3,6 5,5 3,7–3,9 5,8 4,0–4,2 6,1 4,2–4,441 VEDLIGEHOLDELSE FORSIGTIG:

• Sørg altid for at maskinen er slukket, og at akkuen er taget ud før der gennemføres noget arbejde på selve maskinen.

• Anvend aldrig benzin, rensebenzin, fortynder, alkohol og lignende. Resultatet kan blive misfarvning, deforme- ring eller revner. Udskiftning af kul Udtag og efterse kullene med regelmæssige mellemrum. Udskift kullene, når de er slidt ned til slidmarkeringen. Hold kullene rene og i stand til frit at glide ind i holderne. Begge kul skal udskiftes parvist samtidigt. Anvend kun identiske kulbørster. (Fig. 10) Benyt en skruetrækker til at afmontere kulholderdæks- lerne. Tag de slidte kul ud, isæt de nye og fastgør derefter kulholderdækslerne. (Fig. 11) For at opretholde produktets SIKKERHED og PÅLIDE- LIGHED bør reparationer, anden vedligeholdelse eller justeringer altid udføres af et Makita Service Center, idet der altid bør anvendes Makita reservedele. EKSTRAUDSTYR FORSIGTIG:

• Det følgende tilbehør og ekstraudstyr er anbefalet til brug med Deres Makita maskine, der er beskrevet i denne brugsanvisning. Anvendelse af andet tilbehør eller ekstraudstyr kan udgøre en risiko for person- skade. Anvend kun tilbehør og ekstraudstyr til det beskrevne formål. Hvis De har behov for yderligere detaljer om dette tilbe- hør, bedes De kontakte Deres lokale Makita Service Center.

• Forskellige typer af originale Makita-akkuer og opladere

• Nogle ting på denne liste kan være inkluderet i værk- tøjspakken som standardtilbehør. Det kan være forskel- lige fra land til land. For model 6207D ENG103-3 Kun for lande i Europa Støj Det typiske A-vægtede støjniveau bestemt i overens- stemmelse med EN60745: Lydtryksniveau (L pA): 70 dB (A) eller mindre Usikkerhed (K): 3 dB (A) Støjniveauet under arbejde kan overstige 80 dB (A). Bær høreværn. ENG202-3 Vibration Vibrations totalværdi (tre-aksial vektorsum) bestemt i overensstemmelse med EN60745: Arbejdsindstilling: boring i metal Vibrationsafgivelse (

eller mindre Usikkerhed (K): 1,5 m/s

For model 6217D ENG104-1 Kun for lande i Europa Støj Det typiske A-vægtede støjniveau bestemt i overens- stemmelse med EN60745: Lydtryksniveau (

): 72 dB (A) Usikkerhed (K): 3 dB (A) Støjniveauet under arbejde kan overstige 80 dB (A). Bær høreværn. ENG202-3 Vibration Vibrations totalværdi (tre-aksial vektorsum) bestemt i overensstemmelse med EN60745: Arbejdsindstilling: boring i metal Vibrationsafgivelse (

eller mindre Usikkerhed (K): 1,5 m/s

• Den angivne vibrationsemmisionsværdi er blevet målt i overensstemmelse med standardtestmetoden og kan anvendes til at sammenligne en maskine med en anden.

• Den angivne vibrationsemmisionsværdi kan også anvendes i en preliminær eksponeringsvurdering. ADVARSEL:

• Vibrationsemissionen under den faktiske anvendelse af maskinen kan være forskellig fra den erklærede emissi- onsværdi, afhængigt af den måde, hvorpå maskinen anvendes.

• Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurde- ring af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklen, som f.eks. de gange, hvor maskinen er slukket og når den kører i tomgang i tilgift til afbrydertiden).42 ENH101-15 Kun for lande i Europa EU-konformitetserklæring Vi, Makita Corporation, erklærer, som den ansvarlige fabrikant, at den (de) følgende Makita maskine(r): Maskinens betegnelse: Akku bore-skruemaskine Model nr./Type: 6207D, 6217D er af serieproduktion og opfylder betingelserne i de følgende EU-direktiver: 2006/42/EC og er fremstillet i overensstemmelse med de følgende standarder eller standardiserede dokumenter: EN60745 Den tekniske dokumentation opbevares af vores autori- serede repræsentant i Europa, som er: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, England
