BRUGSANVISNING DTW251RTJ MAKITA

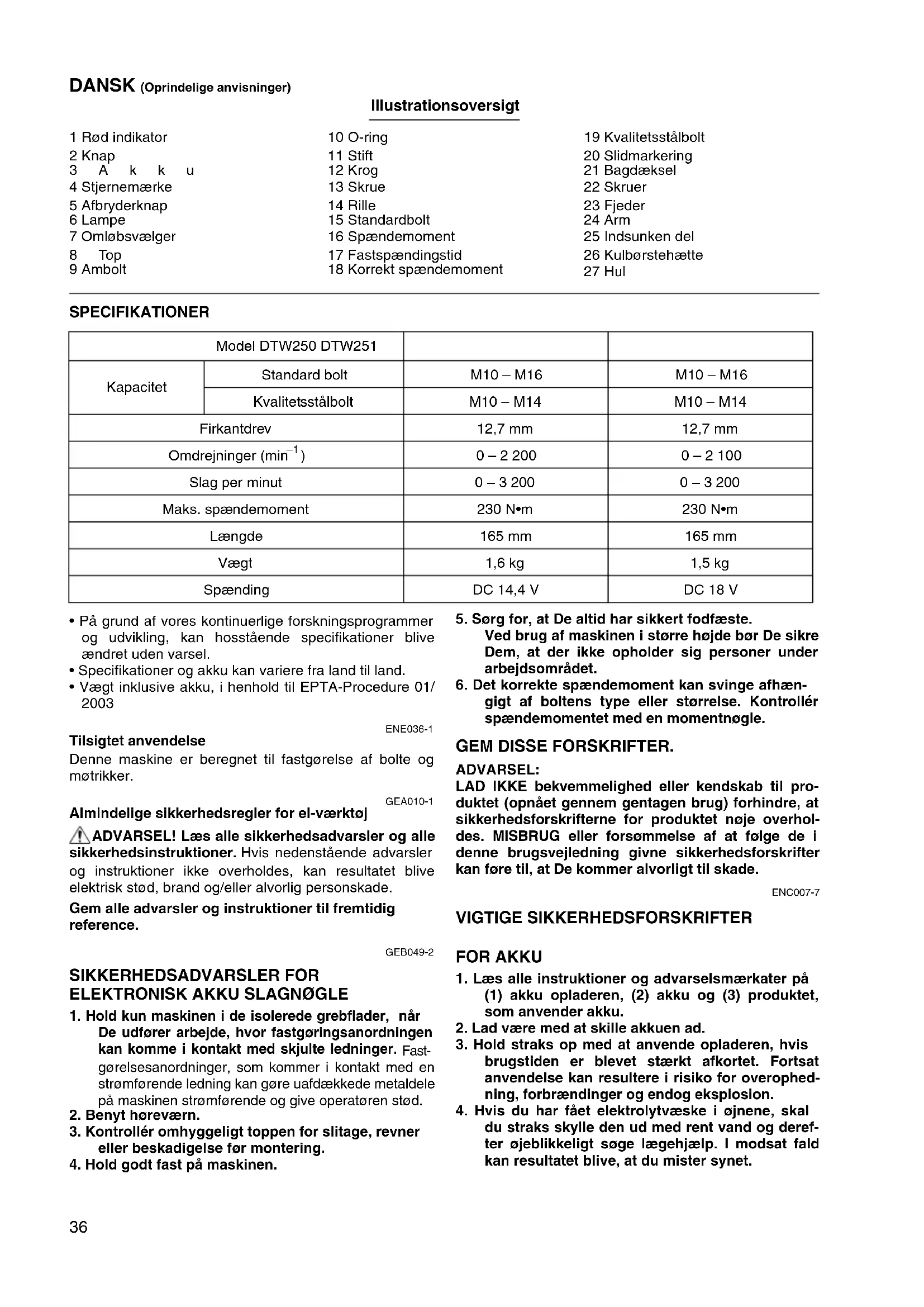

Yasushi Fukaya Director Makita, Jan-Baptist Vinkstraat 2, 3070, Bélgica36 DANSK (Oprindelige anvisninger) Illustrationsoversigt 1 Rød indikator 2 Knap 3Akku 4 Stjernemærke 5 Afbryderknap 6 Lampe 7 Omløbsvælger 8Top 9 Ambolt 10 O-ring 11 Stift 12 Krog 13 Skrue 14 Rille 15 Standardbolt 16 Spændemoment 17 Fastspændingstid 18 Korrekt spændemoment 19 Kvalitetsstålbolt 20 Slidmarkering 21 Bagdæksel 22 Skruer 23 Fjeder 24 Arm 25 Indsunken del 26 Kulbørstehætte 27 Hul SPECIFIKATIONER

• På grund af vores kontinuerlige forskningsprogrammer og udvikling, kan hosstående specifikationer blive ændret uden varsel.

• Specifikationer og akku kan variere fra land til land.

• Vægt inklusive akku, i henhold til EPTA-Procedure 01/

ENE036-1 Tilsigtet anvendelse Denne maskine er beregnet til fastgørelse af bolte og møtrikker. GEA010-1 Almindelige sikkerhedsregler for el-værktøj ADVARSEL! Læs alle sikkerhedsadvarsler og alle sikkerhedsinstruktioner. Hvis nedenstående advarsler og instruktioner ikke overholdes, kan resultatet blive elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktioner til fremtidig reference. GEB049-2 SIKKERHEDSADVARSLER FOR

ELEKTRONISK AKKU SLAGNØGLE

1. Hold kun maskinen i de isolerede grebflader, når

De udfører arbejde, hvor fastgøringsanordningen kan komme i kontakt med skjulte ledninger. Fast- gørelsesanordninger, som kommer i kontakt med en strømførende ledning kan gøre uafdækkede metaldele på maskinen strømførende og give operatøren stød.

4. Hold godt fast på maskinen.

5. Sørg for, at De altid har sikkert fodfæste.

Ved brug af maskinen i større højde bør De sikre Dem, at der ikke opholder sig personer under arbejdsområdet.

6. Det korrekte spændemoment kan svinge afhæn-

gigt af boltens type eller størrelse. Kontrollér spændemomentet med en momentnøgle. GEM DISSE FORSKRIFTER. ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til pro- duktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overhol- des. MISBRUG eller forsømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan føre til, at De kommer alvorligt til skade. ENC007-7 VIGTIGE SIKKERHEDSFORSKRIFTER FOR AKKU

1. Læs alle instruktioner og advarselsmærkater på

(1) akku opladeren, (2) akku og (3) produktet, som anvender akku.

2. Lad være med at skille akkuen ad.

3. Hold straks op med at anvende opladeren, hvis

brugstiden er blevet stærkt afkortet. Fortsat anvendelse kan resultere i risiko for overophed- ning, forbrændinger og endog eksplosion.

4. Hvis du har fået elektrolytvæske i øjnene, skal

du straks skylle den ud med rent vand og deref- ter øjeblikkeligt søge lægehjælp. I modsat fald kan resultatet blive, at du mister synet. Model DTW250 DTW251 Kapacitet Standard bolt M10 – M16 M10 – M16 Kvalitetsstålbolt M10 – M14 M10 – M14 Firkantdrev 12,7 mm 12,7 mm Omdrejninger (min

) 0–2200 0–2100 Slag per minut 0 – 3 200 0 – 3 200 Maks. spændemoment 230 N•m 230 N•m Længde 165 mm 165 mm Vægt 1,6 kg 1,5 kg Spænding DC 14,4 V DC 18 V37

5. Vær påpasselig med ikke at komme til at kort-

slutte akkuen: (1) Rør ikke ved terminalerne med noget ledende materiale. (2) Undgå at opbevare akkuen i en beholder sammen med andre genstande af metal, som for eksempel søm, mønter og lignende. (3) Udsæt ikke akkuen for vand eller regn. Kortslutning af akkuen kan være årsag til en kraftig øgning af strømmen, overophedning, mulige forbrændinger og endog maskinstop.

6. Opbevar ikke værktøj og akkuen på et sted, hvor

temperaturen kan nå eller overstige 50°C.

7. Lad være med at brænde akkuen, selv ikke i til-

fælde, hvor det har lidt alvorlig skade eller er fuldstændig udtjent. Akkuen kan eksplodere, hvis man forsøger at brænde den.

8. Lad være med at brænde akkuen eller udsætte

9. Anvend ikke en beskadiget akku.

GEM DENNE BRUGSANVISNING. Tips til opnåelse af maksimal akku-levetid

1. Oplad altid akkuen, inden den er helt afladet.

Stop altid værktøj og oplad akkuen, hvis det bemærkes, at maskineffekten er dalende.

2. Genoplad aldrig en fuldt opladet akku. Overop-

ladning vil afkorte akkuens levetid.

3. Oplad akkuen ved stuetemperatur ved 10°C –

40°C. Lad altid en varm akku få tid til at køle af, inden den oplades.

4. Oplad akkuen en gang hver sjette måned, hvis

den ikke anvendes i et længere tidsrum. FUNKTIONSBESKRIVELSE FORSIGTIG:

• Sørg altid for at maskinen er slukket, og at akkuen er taget ud, før der udføres justering eller kontrol af funkti- oner på maskinen. Isætning og udtagning af akku (Fig. 1)

• Sluk altid for maskinen, før akkuen installeres eller tages ud.

• Akkuen fjernes ved at man skyder den ud af maskinen, mens man skyder knappen foran på akkuen i stilling.

• Installer akkuen ved at rette dens tunge ind efter rillen i huset. Skyd derefter akkuen helt ind, til den låser på plads med et lille klik. Hvis den røde indikator kan ses på den øverste side af knappen, er den ikke helt låst. Monter den således, at den røde indikator ikke kan ses. Hvis akkuen ikke sættes i på denne måde, kan den ved et uheld falde ud af maskinen, og eventuelt forvolde personskade på Dem selv eller andre.

• Brug aldrig magt, når akkuen installeres. Hvis ikke akkuen glider i uden besvær, er det fordi, at den vender forkert. Akku-beskyttelsessystem (lithium-ion akku med et stjernemærke) (Fig. 2) Lithium-ion akkuer med et stjernemærke er udstyret med et beskyttelsessystem. Dette system afbryder automatisk strømmen til maskinen, så akkuens levetid bliver læn- gere. Maskinen stopper asutomatisk under driften, hvis den og/eller akkuen kommer i en af følgende situationer:

• Overbelastet: Maskinen anvendes på en måde, der bevirker, at den forbruger abnormt høj strøm. Slip i denne situation afbryderknappen på maskinen og stop den anvendelse, der bevirkede, at maskinen blev overbelastet. Tryk derefter afbryderknapepn ind igen for at starte igen. Hvis maskinen ikke starter, er akkuen overophedet. Lad i dette tilfælde akkuen køle af, inden afbryder- knappen trykkes ind igen.

• Lav akku-spænding: Den tilbageværende akku-kapacitet er for lav, og maskinen vil ikke fungere. Fjern i denne situation akkuen fra maskinen og oplad den. Afbryderknapbetjening (Fig. 3) FORSIGTIG:

• Før akkuen sættes i maskinen, bør De altid kontrollere, at afbryderknappen fungerer korrekt og returnerer til “OFF” positionen, når den slippes. For at starte maskinen trykkes der blot på afbryderen. Maskinens hastighed øges ved at øge trykket på afbryde- ren. Slip afbryderen for at stoppe. Tænd af forlamperne (Fig. 4) FORSIGTIG:

• Kig aldrig direkte på lyskilden. Lad ikke lyset falde i Deres øjne. Tryk afbryderknappen ind for at tænde lampen. Lampen bliver ved med at lyse, så længe afbryderknappen holdes inde. Lyset slukker automatisk 10 – 15 sekunder efter at afbry- derknappen slippes. BEMÆRK:

• Anvend en tør klud til at tørre snavs af lampens linse. Undgå at ridse lampens linse, da det kan nedsætte lys- styrken. Omløbsvælger (Fig. 5) Denne maskine har en omløbsvælger, der kan ændre omløbsretningen. Skub omløbsvælgeren ind fra side A for omdrejning med uret, eller fra side B for omdrejning mod uret. Når omløbsvælgeren er i neutral position, kan afbryder- knappen ikke trykkes ind. FORSIGTIG:

• Kontrollér altid omløbsretningen før arbejdet påbegyn- des.

• Brug kun omløbsvælgeren når maskinen er helt stop- pet. Hvis omløbsretningen ændres inden maskinen er helt stoppet, kan det beskadige maskinen.

• Når maskinen ikke anvendes, skal omløbsvælgeren altid være sat i neutral position.38 SAMLING FORSIGTIG:

• Sørg altid for, at maskinen er slukket og akkuen er taget af, for der udføres noget arbejde på maskinen. Valg af korrekt top Anvend altid den korrekte størrelse i top til bolte og møtrikker. En top med forkert størrelse vil give upræcist og ujævnt spændemoment og/eller beskadige bolten eller møtrikken. Montering eller afmontering af top (Fig. 6 og 7)

1. For toppe uden O-ring og stift

Toppen monteres ved at den trykkes ind over ambol- ten på maskinen, indtil toppen låser på plads. Toppen fjernes ved at den ganske enkelt trækkes af.

2. For toppe med O-ring og stift

Tag O-ringen ud fra rillen i toppen og fjern stiften fra toppen. Sæt toppen på maskinens ambolt, således at hullet i toppen passer med hullet i ambolten. Før stiften ind gennem hullet i toppen og ambolten. Anbring derefter O-ringen på dens oprindelige plads i rillen på toppen for at holde stiften på plads. Top- pen afmonteres ved at følge monteringsfremgangs- måden i omvendt orden. Krog (Fig. 8) Krogen er praktisk, hvis man vil hænge maskinen op midlertidigt. Den kan monteres på begge sider af maski- nen. Krogen monteres ved at man sætter den ind i rillen på maskinkroppen på hver side og derefter fastgør den med en skrue. Krogen fjernes ved at man løsner skruen og tager den ud. ANVENDELSE FORSIGTIG:

• Sæt altid akkuen helt ind, så den låses på plads. Hvis De kan se den røde del på oversiden af knappen, bety- der det, at den ikke er helt fastlåst. Sæt den helt ind, så den røde del ikke kan ses. Hvis den ikke sættes helt ind, kan den ved et uheld falde ud af maskinen med risiko for, at omkringstående eller De selv kan komme til skade. Hold godt fast på maskinen og anbring toppen over bol- ten eller møtrikken. Tænd for maskinen og tilspænd i den korrekte fastgøringstid. (Fig. 9) Det korrekte spændemoment kan svinge, afhængigt af typen eller størrelsen af bolten, materialet af det arbejds- stykke, der skal fastgøres etc. Forholdet mellem spænde- moment og fastgøringstid er vist i Fig. 10 og Fig. 11. BEMÆRK:

• Hold maskinens viser direkte i retningen mod bolten eller møtrikken.

• Et for stort spændemoment kan beskadige bolten/ møtrikken eller toppen. Inden de begynder på et job, skal De altid udføre en testoperation for at bestemme den rigtige spændetid for bolten eller møtrikken.

• Hvis maskinen anvendes uafbrudt, indtil akkuen er afla- det, skal maskinen have lov at hvile i 15 minutter, før der fortsættes med en frisk akku. Spændemomentet påvirkes af en række faktorer, inklu- sive de følgende. Efter fastgøring skal momentet altid kontrolleres med en momentnøgle.

1. Når akkuen er næsten helt afladet, falder spændin-

gen, og spændemomentet reduceres.

• Anvendelse af en forkert størrelse top vil reducere spændemomentet.

• En slidt top (slitage på sekskantenden eller den fir- kantede ende) vil reducere spændemomentet.

• Selv om spændemomentkoefficienten og boltklas- sen er den samme, vil det korrekte spændemo- ment afhænge af diameteren på bolten.

• Selv om diameteren på bolte er den samme, vil det korrekte spændemoment afhænge af spændemo- mentkoefficienten, boltklassen og boltens længde.

4. Anvendelse af kardanledet eller forlængerstangen

reducerer i nogen grad fastgøringskraften på anslagsnøglen. Kompenser for dette ved at fastgøre i lœngere tid.

5. Den måde, hvorpå man holder maskinen eller typen

af materialet, der skal fastgøres, påvirker spænde- momentet.

6. Hvis maskinen anvendes med lav hastighed, vil

spændemomentet blive mindre. VEDLIGEHOLDELSE FORSIGTIG:

• Sørg altid for at maskinen er slukket, og at akkuen er taget ud før der gennemføres noget arbejde på selve maskinen.

• Anvend aldrig benzin, rensebenzin, fortynder, alkohol og lignende. Resultatet kan blive misfarvning, deforme- ring eller revner. Udskiftning af kul Udskift kullene, når de er slidt ned til slidmarkeringen. Hold kullene rene og i stand til frit at glide ind i holderne. Begge kul skal udskiftes parvist samtidigt. Anvend kun identiske kulbørster. (Fig. 12) Fjern de to skruer ved hjælp af en skruetrækker, og fjern derefter bagdækslet. (Fig. 13) Løft armdelen af fjederen, og anbring den derefter på den indsunkne del af maskinen med en kærvskruetræk- ker med tyndt skaft eller lignende. (Fig. 14) Anvend en tang til at fjerne kulbørsternes hætter. Tag de slidte kulbørster ud, sæt de nye ind, og sæt hætterne til- bage på plads i den modsatte rækkefølge. (Fig. 15 og 16) Sørg for, at kulbørstehætterne går ind i børsteholderene på korrekt vis. Sæt bagdækslet på plads igen, og stram de to skruer godt til. For at opretholde produktets SIKKERHED og PÅLIDE- LIGHED bør reparation, vedligeholdelse og justering kun udføres af et Makita servicecenter med anvendelse af original Makita udskiftningsdele.39 EKSTRAUDSTYR FORSIGTIG:

• Dette udstyr og tilbehør bør anvendes sammen med Deres Makita maskine, sådan som det er beskrevet i denne brugsanvisning. Anvendelse af andet udstyr eller tilbehør kan udgøre en risiko for personskade. Til- behøret bør kun anvendes til det, det er beregnet til. Hvis De behøver hjælp ved valg af tilbehør eller ønsker yderligere informationer, bedes De kontakte Deres lokale Makita service center.

• Forskellige typer af originale Makita-akkuer og opla- dere BEMÆRK:

• Nogle ting på denne liste kan være inkluderet i værk- tøjspakken som standardtilbehør. Det kan være forskel- lige fra land til land. ENG905-1 Lyd Det typiske A-vægtede støjniveau bestemt i overensstemmelse med EN60745: Model DTW250 Lydtryksniveau (L

): 105 dB (A) Usikkerhed (K): 3 dB (A) Bær høreværn ENG900-1 Vibration Vibrations totalværdi (tre-aksial vektorsum) bestemt i overensstemmelse med EN60745: Model DTW250 Arbejdsindstilling: Slag-stramning af fastgøringsanordninger af maskinens maks. kapacitet Vibrationsafgivelse (a

Usikkerhed (K): 1,5 m/s

Model DTW251 Arbejdsindstilling: Slag-stramning af fastgøringsanordninger af maskinens maks. kapacitet Vibrationsafgivelse (a

Usikkerhed (K): 1,5 m/s

• Den angivne vibrationsemmisionsværdi er blevet målt i overensstemmelse med standardtestmetoden og kan anvendes til at sammenligne en maskine med en anden.

• Den angivne vibrationsemmisionsværdi kan også anvendes i en preliminær eksponeringsvurdering. ADVARSEL:

• Vibrationsemissionen under den faktiske anvendelse af maskinen kan være forskellig fra den erklærede emissi- onsværdi, afhængigt af den måde, hvorpå maskinen anvendes.

• Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurde- ring af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklen, som f.eks. de gange, hvor maskinen er slukket og når den kører i tomgang i tilgift til afbrydertiden). ENH101-17 Kun for lande i Europa EU-konformitetserklæring Makita erklærer, at den følgende maskine (maskiner): Maskinens betegnelse: Elektronisk akku slagnøgle Model nr./ Type: DTW250, DTW251 Er i overensstemmelse med de europæiske direkti- ver: 2006/42/EU De er fremstillet i overensstemmelse med den følgende standard eller standardiserede dokumenter: EN60745 Den tekniske fil, som er i overensstemmelse med 2006/ 42/EU, er tilgængelig fra: Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien
