BRUGSANVISNING TW007GZ MAKITA

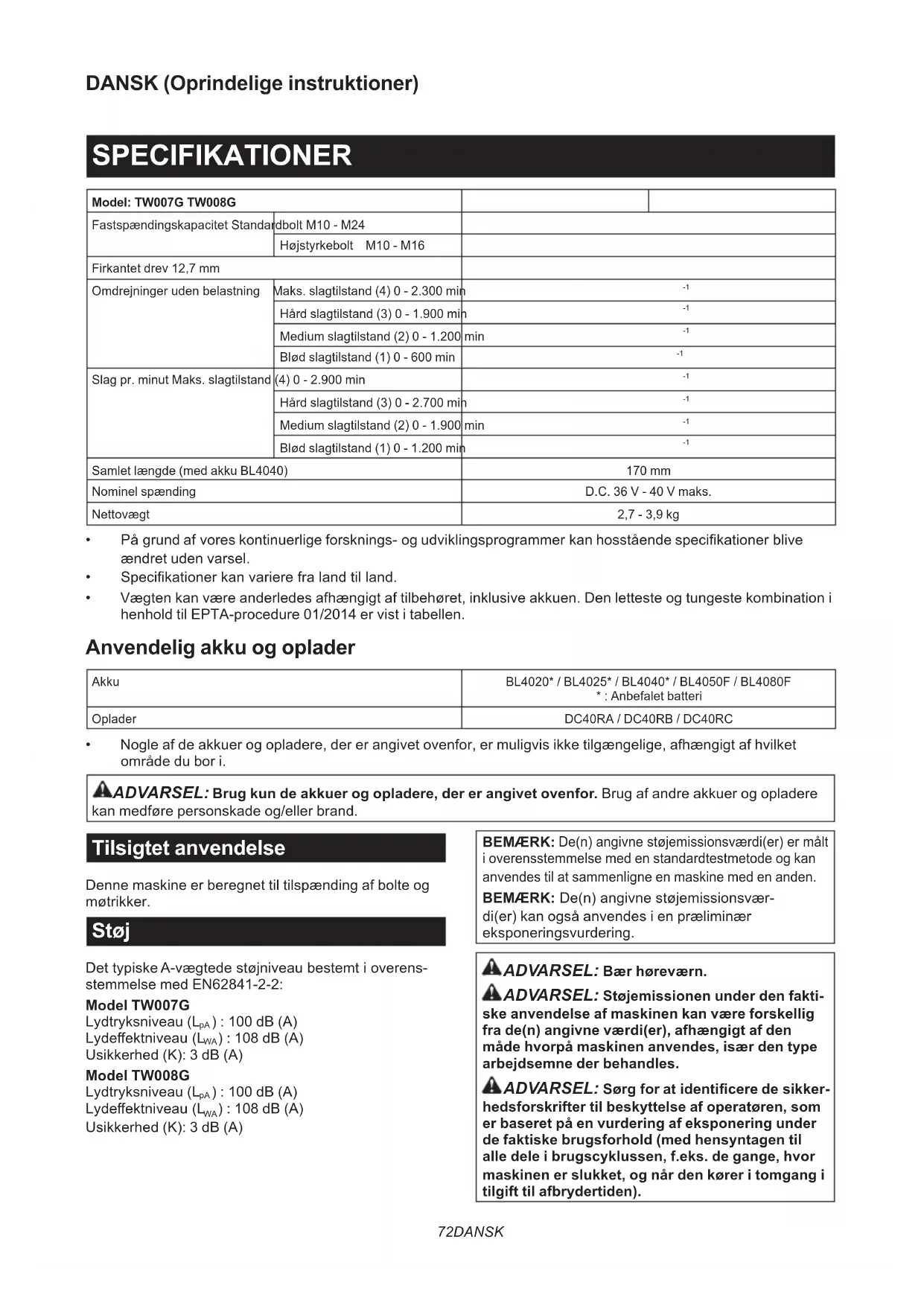

Samlet længde (med akku BL4040) 170 mm Nominel spænding D.C. 36 V - 40 V maks. Nettovægt 2,7 - 3,9 kg

• Pågrundafvoreskontinuerligeforsknings-ogudviklingsprogrammerkanhosståendespecikationerblive ændret uden varsel.

• Specikationerkanvarierefralandtilland.

• Vægten kan være anderledes afhængigt af tilbehøret, inklusive akkuen. Den letteste og tungeste kombination i henhold til EPTA-procedure 01/2014 er vist i tabellen. Anvendelig akku og oplader Akku BL4020* / BL4025* / BL4040* / BL4050F / BL4080F

• : Anbefalet batteri Oplader DC40RA / DC40RB / DC40RC

• Nogle af de akkuer og opladere, der er angivet ovenfor, er muligvis ikke tilgængelige, afhængigt af hvilket område du bor i. ADVARSEL: Brug kun de akkuer og opladere, der er angivet ovenfor. Brug af andre akkuer og opladere kan medføre personskade og/eller brand. Tilsigtet anvendelse Denne maskine er beregnet til tilspænding af bolte og møtrikker. Støj DettypiskeA-vægtedestøjniveaubestemtioverens- stemmelse med EN62841-2-2: Model TW007G Lydtryksniveau (L

) : 108 dB (A) Usikkerhed (K): 3 dB (A) BEMÆRK: De(n)angivnestøjemissionsværdi(er)ermålt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden. BEMÆRK:De(n)angivnestøjemissionsvær- di(er) kan også anvendes i en præliminær eksponeringsvurdering. ADVARSEL: Bær høreværn. ADVARSEL: Støjemissionen under den fakti- ske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles. ADVARSEL: Sørg for at identicere de sikker- hedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden).73 DANSK Vibration Vibrationens totalværdi (tre-aksial vektorsum) bestemt i overensstemmelse med EN62841-2-2: Model TW007G Arbejdstilstand:slagstramningaffastgøringsanordnin- ger med maksimal kapacitet for maskinen Vibrationsemission (a

Usikkerhed (K): 1,5 m/s

Usikkerhed (K): 1,5 m/s

BEMÆRK: De(n) angivne totalværdi(er) for vibration er målt i overensstemmelse med en standardtestme- tode og kan anvendes til at sammenligne en maskine med en anden. BEMÆRK: De(n) angivne totalværdi(er) for vibration kan også anvendes i en præliminær eksponeringsvurdering. ADVARSEL: Vibrationsemissionen under den faktiske anvendelse af maskinen kan være for- skellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles. ADVARSEL: Sørg for at identicere de sikker- hedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden). Overensstemmelseserklæringer Kun for lande i Europa Overensstemmelseserklæringerne er inkluderet i Bilag A i denne brugsanvisning. SIKKERHEDSADVARSLER Almindelige sikkerhedsregler for el-værktøj ADVARSEL: Læs alle de sikkerhedsadvarsler, instruktioner, illustrationer og specikationer, der følger med denne maskine. Forsømmelse af at overholde alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktio- ner til fremtidig reference. Ordet"el-værktøj"iadvarslernehenvisertildetnetfor- synede(netledning)el-værktøjellerbatteriforsynede (akku)el-værktøj. Sikkerhedsadvarsler for elektronisk akku slagnøgle

Hold kun maskinen i de isolerede grebader, når De udfører arbejde, hvor fastgøringsanordnin- gen kan komme i kontakt med skjulte ledninger. Fastgørelsesanordninger, som kommer i kontakt med en strømførende ledning kan gøre uafdækkede metaldele på maskinen strømførende og give operatøren stød.

5. Hold hænderne væk fra roterende dele.

Rør ikke ved slagtoppen, bolten, møtrikken eller arbejdsemnet umiddelbart efter brug. Disse kan være ekstremt varme og kan medføre forbrændinger.

7. Sørg for at stå på et fast underlag.

Sørg for at der ikke opholder sig personer under arbejdsområdet, når De arbejder i højden.

Det korrekte tilspændingsmoment kan variere afhængigt af boltens type eller størrelse. Kontrollér tilspændingsmomentet med en momentnøgle.

9. Sørg for, at der ikke er nogen elledninger,

vandrør, gasrør osv., der kan udgøre en fare, hvis de beskadiges ved brug af maskinen. GEM DENNE BRUGSANVISNING. ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til produktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overholdes. MISBRUG eller forsømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan føre til, at De kommer alvorligt til skade. Vigtige sikkerhedsinstruktioner for akkuen

1. Læs alle instruktioner og advarselsmærkater

Adskil eller ændr ikke akkuen. Det kan muligvis resultere i en brand, overdreven varme eller eksplosion.

3. Hold straks op med anvendelsen, hvis brugs-

tiden er blevet stærkt afkortet. Fortsat anven- delse kan resultere i risiko for overophedning, forbrændinger og endog eksplosion.

Hvis De har fået elektrolytvæske i øjnene, skal De straks skylle den ud med rent vand og derefter øjeblikkeligt søge lægehjælp. I modsat fald kan De miste synet.

5. Vær påpasselig med ikke at komme til at kort-

slutte akkuen: (1) Rør ikke ved terminalerne med noget ledende materiale. (2) Undgå at opbevare akkuen i en beholder sammen med andre genstande af metal, for eksempel søm, mønter og lignende. (3) Udsæt ikke akkuen for vand eller regn. Kortslutning af akkuen kan forårsage en kraftig øgning af strømmen, overophedning, mulige forbrændinger og endog værktøjstop.74 DANSK

6. Opbevar og brug ikke maskinen og akkuen

på steder, hvor temperaturen muligvis kan nå eller overstige 50 °C.

7. Lad være med at brænde akkuen, selv ikke i til-

fælde, hvor den har lidt alvorlig skade eller er fuldstændig udtjent. Akkuen kan eksplodere, hvis man forsøger at brænde den.

8. Slå ikke søm i, skær ikke i, knus, kast, tab ikke

akkuen og stød ikke akkuen mod en hård gen- stand. Sådan adfærd kan muligvis resultere i en brand, overdreven varme eller eksplosion.

9. Anvend ikke en beskadiget akku.

10. De indbyggede litium-ion-batterier er underlagt

lovkrav vedrørende farligt gods. Vedkommercieltransport,f.eks.aftredjeparts transportselskaber, skal særlige krav til forpakning og mærkning overholdes. Ved forberedelse af udstyret til forsendelse skal du kontakte en ekspert i farligt gods. Overhold også eventuelmeredetaljeretnationallovgivning. Tape eller tildæk åbne kontakter, og pak batte- rietpåenmåde,sådetikkekanyttesigrundti pakningen.

11. Når akkuen bortska󰀨es, skal du fjerne den fra

maskinen og bortska󰀨e den på et sikkert sted. Følg de lokale love vedrørende bortska󰀨elsen af batterier.

12. Brug kun batterierne med de produkter, som

Makita specicerer. Hvis batterierne installeres i ikke-kompatible produkter, kan det medføre brand, kraftig varme, eksplosion eller udsivning af elektrolyt.

13. Hvis maskinen ikke skal bruges i længere

tid ad gangen, skal du fjerne batteriet fra maskinen.

14. Akkuen kan muligvis under og efter brug være

varm, hvilket kan forårsage forbrændinger eller lavtemperaturforbrændinger. Vær påpas- selig med håndtering af varme akkuer.

15. Rør ikke terminalen på maskinen straks efter

brug, da den bliver varm nok til at forårsage forbrændinger.

16. Sørg for, at spåner, støv eller jord ikke sætter

sig fast i akkuens terminaler, huller og riller. Det kan forårsage opvarmning, antændelse, sprængningogfunktionsfejlimaskineneller akkuen, hvilket kan medføre forbrændinger eller personskade.

17. Medmindre maskinen understøtter brugen i

nærheden af elektriske højspændingslednin- ger, skal du ikke anvende akkuen i nærheden af elektriske højspændingsledninger. Det kan muligvismedførefunktionsfejlpåellernedbrudaf maskinen eller akkuen.

18. Opbevar batteriet utilgængeligt for børn.

GEM DENNE BRUGSANVISNING. FORSIGTIG: Brug kun originale batterier fra Makita. Brug af uoriginale Makita-batterier, eller batterier som er blevet ændret, kan muligvis medføre brud på batteriet, hvilket kan forårsage brand, per- sonskade eller beskadigelse. Det ugyldiggør også Makita-garantien for Makita-maskinen og opladeren. Tips til opnåelse af maksimal akku-levetid

1. Oplad akkuen, inden den er helt aadet. Stop

altid værktøjet, og oplad akkuen, hvis De bemærker, at værktøje󰀨ekten er aftagende.

2. Genoplad aldrig en fuldt opladet akku.

Overopladning vil afkorte akkuens levetid.

3. Oplad akkuen ved stuetemperatur ved 10 °C -

40 °C. Lad altid en varm akku få tid til at køle af, inden den oplades.

4. Når du ikke anvender akkuen, skal du fjerne

den fra maskinen eller opladeren.

5. Oplad akkuen, hvis De ikke skal bruge den i

længere tid (mere end seks måneder). FUNKTIONSBESKRIVELSE FORSIGTIG: Sørg altid for at maskinen er slukket, og at akkuen er taget ud, før der udføres justering eller kontrol af funktioner på maskinen. Isætning eller fjernelse af akkuen FORSIGTIG: Sluk altid for værktøjet, før De monterer eller fjerner akkuen. FORSIGTIG: Hold værktøjet og akkuen fast ved montering eller fjernelse af akkuen. Hvis De ikkeholderværktøjetogakkuenfast,kandeglideud af hænderne på Dem og forårsage beskadigelse af værktøjetogakkuenellerpersonskade. ►Fig.1: 1. Rød indikator 2. Knap 3. Akku Akkuenfjernesved,atDetrækkerdenudafværktøjet, idet De skyder knappen på forsiden af akkuen i stilling. Foratmontereakkuenskaldujusteretungenpå akkuen med rillen i huset og skubbe den på plads. Indsætdenhelevejen,indtildenlåsespåpladsmed et lille klik. Hvis du kan se den røde indikator, som vist i guren,erdenikkeheltlåst. FORSIGTIG: Monter altid akkuen helt, indtil den røde indikator ikke længere er synlig. Hvis detteikkegøres,kandenfaldeudafværktøjetvedet uheld, hvorved De selv eller personer i nærheden kan komme til skade. FORSIGTIG: Brug ikke magt ved montering af akkuen. Hvis akkuen ikke glider på plads uden problemer, betyder det, at den ikke sættes i på korrekt vis.75 DANSK Beskyttelsessystem til værktøj/ batteri Maskinen er udstyret med et beskyttelsessystem til maskinen/batteriet. Dette system afbryder automatisk strømmen til motoren for at forlænge maskinens og batteriets levetid. Maskinen stopper automatisk under brugen, hvis maskinen eller batteriet udsættes for et af følgende forhold: Overbelastningsbeskyttelse Hvis maskinen/batteriet bruges på en måde, der får dentilattrækkeenunormalthøjstrøm,stoppermaski- nen automatisk. I denne situation skal du slukke for maskinen og stoppe den anvendelse, som bevirkede, at maskinen blev overbelastet. Tænd derefter for maski- nen for at starte den igen. Beskyttelse mod overophedning Når maskinen/batteriet er overophedet, stopper maski- nen automatisk, og lampen blinker. Lad i så fald maski- nen køle af, før du tænder for maskinen igen. Beskyttelse mod overaadning Når batteriladningen er utilstrækkelig, stopper maskinen automatisk. Tag i så fald akkuen ud af maskinen, og oplad akkuen. Indikation af den resterende batteriladning Tryk på kontrolknappen på akkuen for at få vist den resterende batteriladning. Indikatorlampen lyser i nogle sekunder. ►Fig.2: 1. Indikatorlamper 2. Kontrolknap Indikatorlamper Resterende ladning Tændt Slukket Blinker 75% til 100% 50% til 75% 25% til 50% 0% til 25% Genoplad batteriet. Der er muligvisfejli batteriet. BEMÆRK: Afhængigt af brugsforholdene og den omgivende temperatur kan indikationen afvige en smule fra den faktiske ladning. BEMÆRK: Den første indikatorlampe (længst mod venstre) vil blinke, når batteribeskyttelsessystemet aktiveres. Afbryderbetjening ►Fig.3: 1. Afbryderknap FORSIGTIG: Inden akkuen sættes i maskinen, bør De altid kontrollere, at afbryderknappen fun- gerer korrekt, og returnerer til “OFF”-positionen, når den slippes. For at starte maskinen trykkes der blot på afbryderknappen. Maskinens hastighed øges ved at øge trykket på afbryderknappen. Slip afbryderknappen for at stoppe. BEMÆRK: Maskinen stopper automatisk, når du trykker vedvarende på afbryderknappen i 6 minutter. BEMÆRK: Når fuld hastighedstilstand er slået til, bliver rotationshastigheden til den hurtigste, selv hvis du ikke trykker afbryderknappen helt ind. Fordetaljeretinformationskalduseafsnittetforfuld hastighedstilstand. Tænding af lampen foran FORSIGTIG: Kig aldrig direkte på lyskilden. Lad ikke lyset falde i Deres øjne. ►Fig.4: 1. Lampe ►Fig.5: 1. Knap For at aktivere lampestatus skal De trykke på knap- pen i et sekund. For at deaktivere lampestatus skal De trykke i et sekund på knappen igen. Når lampestatus er ON, trykkes afbryderknappen ind for at tænde lampen. Slip den for at slukke lampen. Lampen slukker omkring 10 sekunder efter, at afbryder- knappen er sluppet. Når lampestatus er OFF, tændes lampen ikke, selv hvis De trykker knappen ind. BEMÆRK: Tryk på knappen for at kontrollere lam- pestatus. Hvis lampen tændes, når De trykker på afbryderknappen, er lampestatus ON. Hvis lampen ikke tændes, er lampestatus OFF. BEMÆRK: Hvis maskinen er overophedet, blinker lyset i et minut, hvorefter LED-displayet slukker. I dette tilfælde skal maskinen køle ned, før den anven- des igen. BEMÆRK: Brug en tør klud til at tørre snavset af lampens linse. Pas på ikke at ridse lampens linse, da dette muligvis kan dæmpe belysningen. BEMÆRK: Lampestatus kan ikke ændres, når De trykker på afbryderknappen. BEMÆRK: Lampestatus kan ændres i omkring 10 sekunder, efter at afbryderknappen er sluppet.76 DANSK Omløbsvælgerbetjening ►Fig.6: 1. Omløbsvælger FORSIGTIG: Kontrollér altid omløbsretnin- gen, inden arbejdet påbegyndes. FORSIGTIG: Flyt kun omløbsvælgeren, når maskinen er helt standset. Hvis omløbsretningen ændres, inden maskinen er helt stoppet, kan det beskadige maskinen. FORSIGTIG: Sæt altid omløbsvælgeren i neutral stilling, når maskinen ikke anvendes. Denne maskinen har en omløbsvælger til at skifte omløbsretning. Skub omløbsvælgeren ind fra A-siden foromdrejningmeduret,ogfraB-sidenforomdrejning mod uret. Når omløbsvælgeren er i neutral stilling, kan afbryder- knappen ikke trykkes ind. Skift af brugstilstanden Ændring af slage󰀨ekten Dukanændreslagkrafteniretrin:4(maks.),3(hård),2(middel)og1(blød). Dettemuliggørenstramning,dererpassendetilarbejdet. Niveauet af slagkraften ændres, hver gang du trykker på knappen . Du kan ændre slagkraften inden for cirka et minut, efter at afbryderknappen er sluppet. BEMÆRK: Du kan forlænge tiden til ændring af slagkraften med cirka et minut, hvis du trykker på knap- pen eller . ►Fig.7 Brugstilstand (Slagstyrkekraft vist på panelet) Maksimalt antal slag Formål 4 (Maks.)

Tilspænding med maksimal kraft og hastighed. Stramning,nårderønskese󰀨ektoghastighed. 3 (Hård)

Tilspænding,hvorderkrævesengodnish. Stramning, når du har brug for god kontrol af styrke. 1 (Blød)

Tilspænding med mindre kraft for at undgå at ødelægge skruens gevind. Stramning,nårdererbrugfornjusteringmedboltemed en lille diameter. : Lampen er tændt. BEMÆRK: Hvis ingen af lamperne på panelet lyser, skal du trykke én gang på afbryderknappen, før du trykker på knappen . BEMÆRK: Alle lamperne på kontaktpanelet slukkes, når der slukkes for maskinen, for at spare batteriladning. Slagstyrkekraften kan kontrolleres ved at trykke let på afbryderknappen, så maskinen ikke kører.77 DANSK Skift af brugstilstanden Dennemaskineanvendererebrugervenligebrugstilstandetilatidriveboltemedgodkontrol. Typen af brugstilstanden ændres, hver gang du trykker på knappen

Du kan ændre brugstilstanden inden for cirka et minut, efter at afbryderknappen er sluppet. BEMÆRK: Du kan forlænge tiden til ændring af brugstilstanden med cirka et minut, hvis du trykker på knap- pen eller . ►Fig.8 Brugstilstand (Hjælpetype vises på panelet) Funktion Formål Bolttilstand Med uret Dennetilstandhjælpermedatgentagekontinuerlig skruningmedensmoment.Dennetilstandhjælperogså med at reducere risikoen for brud for bolte/møtrikker pga. overspænding. Mod uret Dennetilstandhjælpermedatforhindreenboltiatfalde af. Når en bolt løsnes, ved at maskinen idriver med rota- tion mod uret, stopper eller sænker maskinen automatisk hastigheden, når bolten/møtrikken er løsnet tilstrækkeligt. BEMÆRK: Timingen for at stoppe idrivningen varierer afhængigt af boltens/møtrikkens type og det materiale, den skal skrues i. Udfør en testidrivning, før du bruger denne tilstand. Med uret Forhindring af overstramning af bolte. Mod uret Løsning af bolte. Bolttilstand (1) Med uret Maskinen stopper automatisk, så snart den er startet med slag. Mod uret Slagkraften er 4. Maskinen stopper automatisk, så snart den er stoppet med slag.

Bolttilstand (2) Med uret Maskinen stopper automatisk cirka 0,5 sekund efter det øjeblik,hvormaskinenstartedemedslag. Mod uret Slagkraften er 4. Maskinen stopper automatisk cirka 0,2 sekundefterdetøjeblik,hvormaskinenstoppedemed slag.

Bolttilstand (3) Med uret Maskinen stopper automatisk cirka 1 sekund efter det øjeblik,hvormaskinenstartedemedslag. Mod uret Maskinen sænker hastigheden af rotationen, efter den er stoppet med at anvende slag.

: Lampen er tændt. BEMÆRK: Hvis ingen af lamperne på panelet lyser, skal du trykke én gang på afbryderknappen, før du trykker på knappen . BEMÆRK: Alle lamperne på kontaktpanelet slukkes, når der slukkes for maskinen, for at spare batteriladning. Brugstilstandens type kan kontrolleres ved at trykke afbryderknappen så langt, at maskinen ikke fungerer. Fuld hastighedstilstand ►Fig.9: 1. Knap 2. Lampe Når fuld hastighedstilstand er slået til, bliver maskin- hastigheden til den hurtigste, selv hvis du ikke trykker afbryderknappen helt ind. Når fuld hastighedstilstand er slået fra, stiger maskinhastigheden, efterhånden som du forøger trykket på afbryderknappen. For at slå fuld hastighedstilstand til skal du trykke og holde på knappen . For at slå fuld hastighedstilstand fra skal du trykke og holde på knappen igen. Lampen tænder, mens fuld hastighedstilstand er slået til. BEMÆRK: Fuld hastighedstilstand fortsætter selv efter skift af slagkrafttilstanden/automatisk stop-tilstanden. Elektronisk funktion Elektrisk bremse Denne maskine er udstyret med en elektrisk bremse. Hvis maskinen konsekvent undlader at stoppe hurtigt efter, at afbryderknappen slippes, skal der udføres service på maskinen hos et Makita-servicecenter.78 DANSK MONTERING FORSIGTIG: Sørg altid for at maskinen er slukket, og at akkuen er taget ud, før der udføres noget arbejde på maskinen. Valg af korrekt slagtop Anvend altid den korrekte størrelse slagtop til bolte og møtrikker. En slagtop med forkert størrelse vil med- føreupræcistogujævnttilspændingsmomentog/eller beskadige bolten eller møtrikken. Montering eller fjernelse af slagtop Ekstraudstyr FORSIGTIG: Sørg for, at slagtoppen og mon- teringsdelen ikke er beskadiget, før slagtoppen monteres. FORSIGTIG: Kontroller, at slagtoppen sidder godt fast, når den er sat ind. Undlad at bruge den, hvis den går løs. BEMÆRK: Metoden for montering af slagtoppen variererafhængigtaftypendetrkantededrevpå maskinen. Maskiner med ringfjeder Model TW007G For slagtoppe uden O-ring og stift ►Fig.10: 1. Slagtop 2. Firkantet drev 3.Ringfjeder Trykslagtoppennedoverdetrkantededrev,indtilden låses på plads. Slagtoppenfjernesvedganskeenkeltattrækkedenaf. For slagtoppe med O-ring og stift ►Fig.11: 1. Slagtop 2. O-ring 3. Stift TagO-ringenudfrarillenislagtoppen,ogfjernstiften fraslagtoppen.Sætslagtoppenpådetrkantededrev, såhulletislagtoppenugtermedhulletidetrkantede drev. Sætstiftengennemhulletislagtoppenogdetrkantede drev. Anbring derefter O-ringen på dens oprindelige plads i rillen på slagtoppen for at holde stiften på plads. Slagtoppen afmonteres ved at følge fremgangsmåden for montering i omvendt rækkefølge. Maskiner med stoppestift Model TW008G For maskine med nemt tilpasset stoppestift ►Fig.12: 1. Slagtop 2. Hul 3. Firkantet drev

Foratinstalleretoppenskaldujusterehulletisidenpå toppenindmedstoppestiftenpådetrkantededrev,og dereftertrykkedenpådetrkantededrev,sådenlåses på plads. Bank om nødvendigt let på den. Foratfjernetoppenskaldenblottrækkesaf. For maskine med fast tilpasset stoppestift Ekstraudstyr ►Fig.13: 1. Slagtop 2. Hul 3. Firkantet drev

Foratinstalleretoppenskaldujusterehulletisidenpå toppenindmedstoppestiftenpådetrkantededrev,og dereftertrykkedenpådetrkantededrev,sådenlåses på plads. Bank om nødvendigt let på den. Foratfjernetoppenskaldutrykkestoppestiftenind gennemhulletitoppenogtrækketoppenafdetrkan- tede drev. BEMÆRK: Den fast tilpassede stoppestift kan mulig- vissiddeforfasttil,attoppenkanfjernes. I dette tilfælde skal du trykke den fast tilpassede stoppestiftheltindogtrækketoppenafdetrkantede drev. Monteringskrog ADVARSEL: Brug kun hængende/monte- ringsdele til deres tilsigtede formål, f.eks. ved at hænge maskinen på et maskinbælte mellem opgaver eller arbejdsintervaller. ADVARSEL: Pas på ikke at overbelaste krogen, da for meget kraft eller uregelmæssig overbelastning kan forårsage skader på maskinen med personskade til følge. FORSIGTIG: Når krogen monteres, skal den altid fastgøres forsvarligt med skruen. Hvis det ikke er tilfældet kan krogen falde af maskinen og forårsage personskade. FORSIGTIG: Sørg for at hænge maskinen sikkert op, før du slipper grebet. Utilstrækkelig eller uafbalanceret hængning kan medføre, at den falder af, og du kan komme til skade. ►Fig.14: 1. Rille 2. Krog 3. Skrue Krogen er bekvem til midlertidig ophængning af maski- nen. Den kan monteres på begge sider af maskinen. Krogen monteres ved at man sætter den ind i rillen på maskinen på en af siderne og derefter fastgør den med en skrue. Krogen tages af ved at man løsner skruen og derefter tager den af. Ring Landespecik FORSIGTIG: Før ringen anvendes, skal De altid kontrollere, at beslaget og ringen sidder fast og ikke er beskadiget. FORSIGTIG: Brug kun ophængnings-/mon- teringsdele til deres tilsigtede formål. Brug til utilsigtede formål kan medføre en ulykke eller alvorlig personskade. ►Fig.15: 1. Beslag 2. Ring 3. Skruer Ringen er bekvem til ophængning af maskinen i en talje.Sætførstrebetgennemringen.Ophængderefter maskinenitaljen.79 DANSK ANVENDELSE FORSIGTIG: Indsæt altid akkuen helt, indtil den låses på plads. Hvis du kan se den røde indi- kator, er den ikke helt låst. Indsæt den helt, indtil den røde indikator ikke kan ses. Hvis dette ikke gøres kan den falde ud af maskinen ved et uheld og forårsage skade på dig eller nogen omkring dig. ►Fig.16 Hold godt fast på maskinen, og anbring slagtoppen over bolten eller møtrikken. Tænd for maskinen, og tilspænd til den korrekte tilspændingstid. Det korrekte tilspændingsmoment kan variere afhæn- gigt af boltens type eller størrelse, materialet af det arbejdsemne,derskalfastgøres,osv.Forholdetmel- lem tilspændingsmoment og tilspændingstid er vist i gurerne. Korrekt tilspændingsmoment for standardbolt med maks. slagtilstand (4)

1. Tilspændingstid (sekunder) 2. Tilspændingsmoment

Korrekt tilspændingsmoment for højstyrkebolt med maks. slagtilstand (4) (kgf•cm) N•m

1. Tilspændingstid (sekunder) 2. Tilspændingsmoment

BEMÆRK: Hold maskinen rettet direkte i retning mod bolten eller møtrikken. BEMÆRK: Et ekstremt tilspændingsmoment kan beskadige bolten/møtrikken eller slagtoppen. Inden arbejdetpåbegyndes,skalDealtidudføreentestfor at bestemme den rigtige tilspændingstid for bolten eller møtrikken. BEMÆRK: Hvis maskinen anvendes uafbrudt, indtil akkueneraadet,skalmaskinenhavelovtilathvile i 15 minutter, inden den anvendes igen med en frisk akku. Drejningsmomentetpåvirkesafenlangrækkefaktorer, herunder de nedenfor nævnte. Kontrollér altid momen- tet med en momentnøgle efter fastspænding.

1. Nårakkuenernæstenheltaadet,falderspæn-

• Hvis der ikke anvendes en slagtop af korrekt størrelse, vil det medføre en reduktion af tilspændingsmomentet.

• En udslidt slagtop (slitage af den sekskan- tedeogrkantedeende)vilmedføreen reduktion af tilspændingsmoment.

• Selvommomentkoe󰀩cientenogbolttypen erdensamme,vildetkorrektedrejningsmo- mentet variere afhængigt af diameteren på bolten.

• Selv ved samme boltdiameter kan det kor- rektedrejningsmomentvariereafhængigtaf momentkoe󰀩cienten,bolttypenoglængden.

4. Brug af kardanleddet eller forlængerstangen redu-

cerer i nogen grad slagnøglens tilspændingskraft. Kompensér for dette ved at tilspænde i længere tid.

5. Den måde maskinen holdes på, og materia-

let på det sted, hvor der fastgøres, vil påvirke drejningsmomentet.

6. Når maskinen anvendes med lav hastighed, redu-

ceresdrejningsmomentet. VEDLIGEHOLDELSE FORSIGTIG: Vær altid sikker på, at værk- tøjet er slukket, og at akkuen er taget ud, inden De begynder at udføre inspektion eller vedligeholdelse. BEMÆRKNING: Anvend aldrig benzin, rense- benzin, fortynder, alkohol og lignende. Det kan medføre misfarvning, deformering eller revner. For at opretholde produktets SIKKERHED og PÅLIDELIGHED må reparation, vedligeholdelse eller justeringkunudføresafetautoriseretMakitaser- vicecenter eller fabriksservicecenter med anvendelse af Makita reservedele.80 DANSK EKSTRAUDSTYR FORSIGTIG: Det følgende tilbehør og eks- traudstyr er anbefalet til brug med Deres Makita maskine, der er beskrevet i denne brugsanvis- ning. Anvendelse af andet tilbehør eller ekstraudstyr kan udgøre en risiko for personskade. Anvend kun tilbehør og ekstraudstyr til det beskrevne formål. HvisDebehøverhjælpvedvalgaftilbehørellerønsker yderligere informationer, bedes De kontakte Deres lokale Makita servicecenter.

• Stift 4-sæt (kun til TW008G)
