BRUGSANVISNING DTL063 MAKITA

• På grund af vores løbende forsknings- og udviklingsprogram kan specifikationerne heri ændres uden forudgående varsel.

• Specifikationerne kan variere fra land til land.

• Vægten kan muligvis afvige afhængigt af tilbehøret, inklusive batteripakken. Den letteste og tungeste kombination, ifølge EPTA-procedure 01/2014, er vist i tabellen. Anvendelig batteripakke og oplader

• Nogle af de ovennævnte batteripakker og opladere er muligvis ikke til rådighed, afhængigt af den region du bor i. ADVARSEL:

• Brug kun de ovennævnte batteripakker og opladere. Brug af nogen andre batteripakker og opladere kan muligvis forårsage personskade og/eller brand. Tilsigtet brug ENE033-1 Værktøjet er beregnet til at skrue skruer i træ, metal og plastik. Almindelige sikkerhedsregler for el-værktøj GEA010-2 ADVARSEL: Læs alle de sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med denne maskine. Forsømmelse af at overholde alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktioner til fremtidig reference. Ordet “el-værktøj” i advarslerne henviser til det netforsynede (netledning) el-værktøj eller batteriforsynede (akku) el-værktøj. SIKKERHEDSADVARSLER FOR ELEKTRONISK AKKU SLAGNØGLE GEB138-1

1. Hold kun maskinen i de isolerede grebflader, når

De udfører arbejde, hvor fastgøringsanordningen kan komme i kontakt med skjulte ledninger.

9. Skiftekontakthåndtag

24. Spænd og vrid-bolt

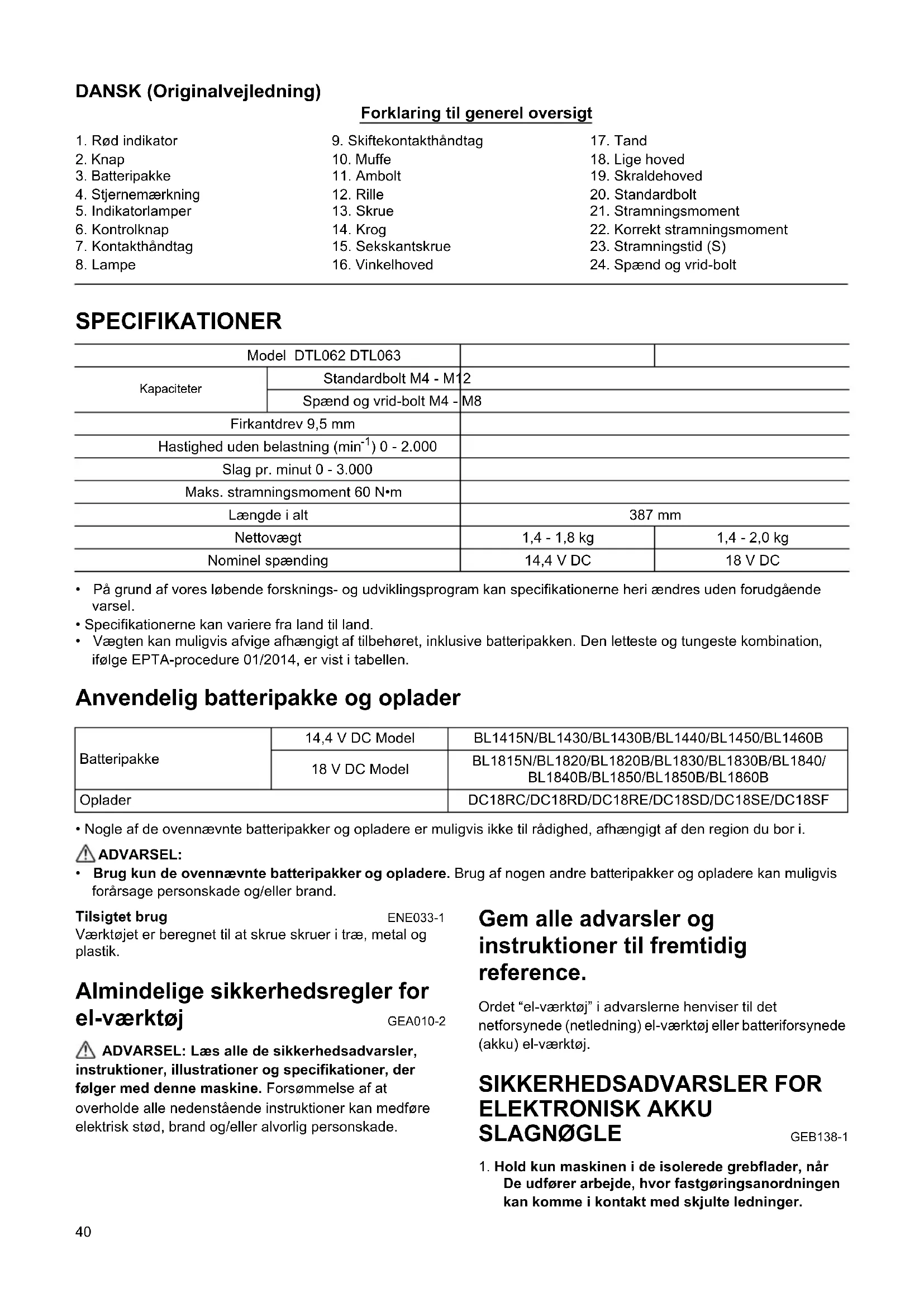

Model DTL062 DTL063 Kapaciteter Standardbolt M4 - M12 Spænd og vrid-bolt M4 - M8 Firkantdrev 9,5 mm Hastighed uden belastning (min

) 0 - 2.000 Slag pr. minut 0 - 3.000 Maks. stramningsmoment 60 N•m Længde i alt 387 mm Nettovægt 1,4 - 1,8 kg 1,4 - 2,0 kg Nominel spænding 14,4 V DC 18 V DC Batteripakke 14,4 V DC Model BL1415N/BL1430/BL1430B/BL1440/BL1450/BL1460B 18 V DC Model BL1815N/BL1820/BL1820B/BL1830/BL1830B/BL1840/ BL1840B/BL1850/BL1850B/BL1860B Oplader DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF41 Fastgørelsesanordninger, som kommer i kontakt med en strømførende ledning kan gøre uafdækkede metaldele på maskinen strømførende og give operatøren stød.

5. Hold hænderne væk fra roterende dele.

6. Sørg for at stå på et fast underlag.

Sørg for at der ikke opholder sig personer under arbejdsområdet, når De arbejder i højden.

7. Det korrekte tilspændingsmoment kan variere

afhængigt af boltens type eller størrelse. Kontrollér tilspændingsmomentet med en momentnøgle. GEM DENNE BRUGSANVISNING. ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til produktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overholdes. MISBRUG eller forsømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan føre til, at De kommer alvorligt til skade. VIGTIGE SIKKERHEDSINSTRUKTIONER FOR AKKUEN ENC007-12

1. Før brugen af batteripakken skal du læse alle

instruktioner og advarsler på (1) batteriopladeren, (2) batteriet og (3) det produkt, som batteriet anvendes i.

2. Skil ikke batteripakken ad.

3. Hvis driftstiden bliver betydeligt kortere, skal du

straks ophøre med brugen. Brug kan medføre risiko for overophedning, risiko for forbrændinger eller endog eksplosion.

4. Hvis du får elektrolyt i øjnene, skal du med det

samme rense øjnene med rent vand og søge læge. Dette kan medføre tab af synet.

5. Kortslut ikke batteripakken:

(1) Undgå at røre ved terminalerne med ledende materiale. (2) Undgå at opbevare batteripakken i en beholder med andre metalgenstande som f.eks. søm, mønter osv. (3) Udsæt ikke batteripakken for vand eller regn. Hvis batteriet kortsluttes, kan det medføre voldsom strøm, overophedning, mulige forbrændinger og endog nedbrud.

6. Undgå at opbevare værktøjet og batteripakken på

steder, hvor temperaturen kan komme op på eller overstige 50°C.

7. Sæt ikke ild til batteripakken, selvom den er

alvorligt beskadiget eller helt udtjent. Batteripakken kan eksplodere ved brand.

8. Undgå at tabe eller slå på batteriet.

9. Undlad brug af et beskadiget batteri.

10. De indbyggede litium-ion-batterier er underlagt

lovkrav vedrørende farligt gods. Ved kommerciel transport, f.eks. af tredjeparts transportselskaber, skal særlige krav til forpakning og mærkning overholdes. Ved forberedelse af udstyret til forsendelse skal du kontakte en ekspert i farligt gods. Overhold også eventuel mere detaljeret national lovgivning. Tape eller tildæk åbne kontakter, og pak batteriet på en måde, så det ikke kan flytte sig rundt i pakningen.

11. Følg de lokale bestemmelser med hensyn til

bortskaffelse af batteri.

12. Brug kun batterierne med de produkter, som er

specificeret af Makita. Monteres batterierne i produkter, som ikke er kompatible, kan det muligvis resultere i brand, kraftig varmeudvikling, eksplosion eller lækage af elektrolyt. GEM DISSE INSTRUKTIONER. FORSIGTIG: Brug kun originale batterier fra Makita. Brug af uoriginale Makita-batterier, eller batterier som er blevet ændret, kan muligvis medføre brud på batteriet, hvilket kan forårsage brand, personskade eller beskadigelse. Det ugyldiggør også Makita-garantien for Makita-maskinen og opladeren. Tips til, hvordan du forlænger batteriets levetid

1. Oplad batteripakken, før den bliver helt afladet.

Ophør med at bruge værktøjet, og udskift batteripakken, hvis strømmen til værktøjet aftager.

2. Oplad aldrig en fuldt opladet batteripakke.

40°C. Lad batteripakken køle ned før den oplades, hvis den er varm.

4. Oplad batteripakken, hvis du ikke skal anvende

den i en længere periode (mere end seks måneder). FUNKTIONSBESKRIVELSE FORSIGTIG:

• Sørg altid for, at værktøjet er slukket, og at batteripakken er taget ud, før De justerer værktøjet eller kontrollerer dets funktion. Montering eller afmontering af batteripakken (Fig. 1)

• Ved montering af batteripakken justeres tungen på batteripakken med rillen i huset, hvorefter pakken skubbes på plads. Sæt den altid hele vejen ind, indtil den låses på plads med et lille klik. Hvis den røde indikator øverst på knappen er synlig, er batteripakken ikke låst helt fast. Sæt den helt ind, indtil den røde indikator ikke er synlig. Ellers kan den falde ud af maskinen og skade dig eller andre personer i nærheden.

• Brug ikke magt ved montering af batteripakken. Hvis den ikke glider let ind, er den ikke indsat korrekt.42 Batteribeskyttelsessystem (lithium-ion- batteri med stjernemærkning) (Fig. 2) Lithium-ion-batterier med en stjernemærkning er udstyret med et beskyttelsessystem. Dette system slukker automatisk for strømmen til maskinen for at forlænge batterilevetiden. Maskinen stopper automatisk under anvendelsen, hvis maskinen og/eller batteriet udsættes for en af de følgende situationer:

• Overbelastning: Maskinen anvendes på en sådan måde, at det får den til at bruge unormalt meget strøm. I denne situation skal du slippe afbryderkontakten på maskinen og stoppe den anvendelse, som gjorde maskinen overbelastet. Tryk derefter ind på afbryderkontakten for starte igen. Hvis maskinen ikke starter, er batteriet overophedet. I denne situation skal du lade batteriet køle af, inden du trykke ind på afbryderkontakten igen.

• Lav batterispænding: Den resterende batterikapacitet er for lav, og maskinen kan ikke køre. I denne situation skal du afmontere og oplade batteriet. Angivelse af den resterende batterikapacitet Kun til akkuer med indikatoren (Fig. 3) Tryk på kontrolknappen på akkuen for at få vist den resterende batteriladning. Indikatorlampen lyser i nogle sekunder. BEMÆRK:

• Afhængigt af anvendelsesforholdene og den omgivende temperatur, kan angivelsen muligvis afvige en smule fra den egentlige kapacitet. Betjening af kontakt FORSIGTIG:

• Før batteripakken sættes i værktøjet, skal De altid kontrollere, at kontakthåndtaget reagerer korrekt og vender tilbage i “OFF”-stillingen, når De slipper det. (Fig. 4) For at starte værktøjet skal De blot trække i kontakthåndtaget. Værktøjets hastighed forøges ved at trykke hårdere på kontakthåndtaget. Slip kontakthåndtaget for at stoppe. Tænding af lampen FORSIGTIG:

• Se ikke direkte ind i lyset eller lyskilden. (Fig. 5) Træk i kontakthåndtaget for at tænde lampen. Lampen forbliver tændt, så længe der trækkes i kontakthåndtaget. Lyset slukkes automatisk 10 – 15 sekunder efter, at kontakthåndtaget slippes. BEMÆRK:

• Benyt en tør klud til at tørre snavs af lampens linse. Pas på ikke at ridse lampens linse, da det kan mindske lysstyrken. Betjening af skiftekontakten (Fig. 6) Værktøjet har en skiftekontakt til at ændre rotationsretningen. Tryk skiftekontakten mod A-siden for rotation med uret eller mod B-siden for rotation mod uret. Når skiftekontakthåndtaget er i neutral stilling, kan kontakthåndtaget ikke trækkes ud. FORSIGTIG:

• Kontroller altid rotationsretningen før anvendelsen.

• Betjen ikke skiftekontakten, før værktøjet er helt stoppet. Hvis rotationsretningen ændres, når værktøjet ikke er helt stoppet, kan det beskadige værktøjet.

• Sæt altid skiftekontakthåndtaget i neutral stilling, når værktøjet ikke anvendes. MONTERING FORSIGTIG:

• Sørg altid for, at værktøjet er slukket, og at batteripakken er taget ud, før De udfører nogen form for arbejde på værktøjet. Valg af den rigtige muffe Brug altid den rigtige muffestørrelse til bolte og møtrikker. En forkert muffestørrelse medfører forkert og inkonsekvent stramningsmoment og/eller beskadigelse af bolten eller møtrikken. Montering eller afmontering af muffen (Fig. 7) For at montere muffen skubbes den ned over ambolten på værktøjet, til den låses på plads. For at fjerne muffen skal De blot trække den af. Krog (tilbehør) FORSIGTIG:

• Stram skruen helt til ved montering af krogen. Hvis De ikke gør dette, kan det medføre beskadigelse af værktøjet eller personskade. (Fig. 8) Krogen er nyttig til midlertidig ophængning af værktøjet. Den kan monteres i begge sider af værktøjet. For at montere krogen indsættes den i en rille i værktøjet på en af siderne, hvorefter den fastgøres med en skrue. Den afmonteres ved at løsne skruen og tage den ud. Indikatorlamper Resterende kapacitet Tændt Slukket Blinker 75% til 100% 50% til 75% 25% til 50% 0% til 25% Oplad batteriet. Der opstod muligvis funktionsfejl på batteriet.43 Indstilling af vinkelhovedet Vinkelhovedet kan indstilles 360° (8 positioner i trin på 45 grader). For at indstille det skal De løsne sekskantskruen og tage vinkelhovedet af. Indstil vinkelhovedet til den ønskede position, og monter det igen, så tænderne på kabinettet svarer til rillerne i vinkelhovedet. Stram derefter sekskantskruen til for at fastgøre vinkelhovedet. (Fig. 9 og 10) Lige hoved og skraldehoved (tilbehør) Lige hoveder og skraldehoveder fås som tilbehør til forskellige anvendelser på jobbet. (Fig. 11 og 12) BETJENING FORSIGTIG:

• Sæt altid batteripakken helt ind, indtil den låses på plads. Hvis den røde del øverst på knappen er synlig, er batteripakken ikke låst helt fast. Sæt den helt ind, indtil den røde del ikke er synlig. Ellers kan den falde ud af værktøjet og skade Dem eller andre personer i nærheden. Hold godt fast i værktøjet, og placer muffen over bolten eller møtrikken. Tænd for værktøjet, og fastspænd i den korrekte fastspændingstid. (Fig. 13) Det korrekte fastspændingsmoment kan variere afhængigt af boltens type eller størrelse, materialet af det arbejdsemne, der skal fastgøres, osv. Forholdet mellem fastspændingsmoment og fastspændingstid er vist i figurerne. (Fig. 14 og 15) BEMÆRK:

• Hold værktøjet, så det vender rigtigt i forhold til bolten eller møtrikken.

• Hvis fastspændingsmomentet er for højt, kan det beskadige bolten/møtrikken eller muffen. Før De påbegynder arbejdet, skal De altid udføre en testkørsel for at bestemme den korrekte stramningstid for bolten eller møtrikken.

• Hvis værktøjet betjenes konstant, indtil batteripakken er afladet, skal De lade værktøjet hvile i 15 minutter, før De fortsætter med et nyt batteri. Stramningsmomentet bestemmes af en lang række faktorer, der omfatter følgende. Kontroller altid momentet med en momentnøgle efter stramningen.

1. Når batteripakken er næsten helt afladet, mindskes

spændingen, og stramningsmomentet reduceres.

• Hvis muffen er slidt (slid på den sekskantede eller firkantede ende) reduceres stramningsmomentet.

• Selvom momentkoefficienten og boltklassen er den samme, varierer det korrekte stramningsmoment afhængigt af boltens diameter.

• Selvom boltens diameter er den samme, varierer det korrekte stramningsmoment af momentkoefficienten, boltklassen og boltens længde.

4. Brug af universalsamlingen eller forlængerstangen

reducerer slagskruenøglens fastspændingsmoment en smule. Kompenser for dette ved at stramme lidt længere tid.

5. Den måde, værktøjet holdes på, eller drevpositionen

af det materiale, der skal fastgøres, påvirker momentet.

6. Hvis værktøjet betjenes ved lav hastighed, reduceres

stramningsmomentet. VEDLIGEHOLDELSE FORSIGTIG:

• Sørg altid for, at værktøjet er slukket, og at batteripakken er taget ud, før De forsøger at udføre inspektion eller vedligeholdelse.

• Brug aldrig benzin, benzen, fortynder, alkohol eller lignende. Det kan muligvis medføre misfarvning, deformation eller revner. For at holde produktet SIKKERT og PÅLIDELIGT skal reparationer samt al anden vedligeholdelse eller justering udføres af autoriserede Makita-servicecentre, og der skal altid benyttes Makita-reservedele. EKSTRAUDSTYR FORSIGTIG:

• Dette tilbehør eller ekstraudstyr anbefales til brug med det Makita-værktøj, som er beskrevet i denne brugsanvisning. Brug af andet tilbehør eller ekstraudstyr kan forårsage personskade. Brug kun tilbehør eller ekstraudstyr til det formål, det er beregnet til. Henvend dig til dit lokale Makita-servicecenter, hvis du har brug for hjælp eller yderligere oplysninger vedrørende tilbehøret.

• Forskellige typer af originale batterier og opladere fra Makita BEMÆRK:

• Visse dele på listen er muligvis indeholdt maskinindpakningen som standardtilbehør. De kan variere fra land til land. Støj ENG905-1 Det typiske A-vægtede støjniveau bestemt i overensstemmelse med EN62841-2-2: Model DTL063 Lydtryksniveau (L

• De(n) angivne støjemissionsværdi(er) er målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden.

• De(n) angivne støjemissionsværdi(er) kan også anvendes i en præliminær eksponeringsvurdering. ADVARSEL:

• Støjemissionen under den faktiske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen44 anvendes, især den type arbejdsemne der behandles.

• Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden). Vibration ENG900-1 Den samlede vibrationsværdi (treaksiel vektorsum) bestemt i overensstemmelse med EN62841-2-2: Model DTL063 Arbejdstilstand: stramning med slag af fastgøringsmidler ved værktøjets maksimale kapacitet Vibrationsemission (a

Usikkerhed (K): 2,0 m/s

• De(n) angivne totalværdi(er) for vibration er målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden.

• De(n) angivne totalværdi(er) for vibration kan også anvendes i en præliminær eksponeringsvurdering. ADVARSEL:

• Vibrationsemissionen under den faktiske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles.

• Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden). Overensstemmelseserklæringer Kun for lande i Europa Overensstemmelseserklæringerne er inkluderet i Bilag A i denne brugsanvisning.45 ΕΛΛΗΝΙΚΑ (Πρωτογενείς οδηγίες) Περιγραφή γενικής όψης ΠΡΟΔΙΑΓΡΑΦΕΣ
