KULLANIM KILAVUZU TW007GZ MAKITA

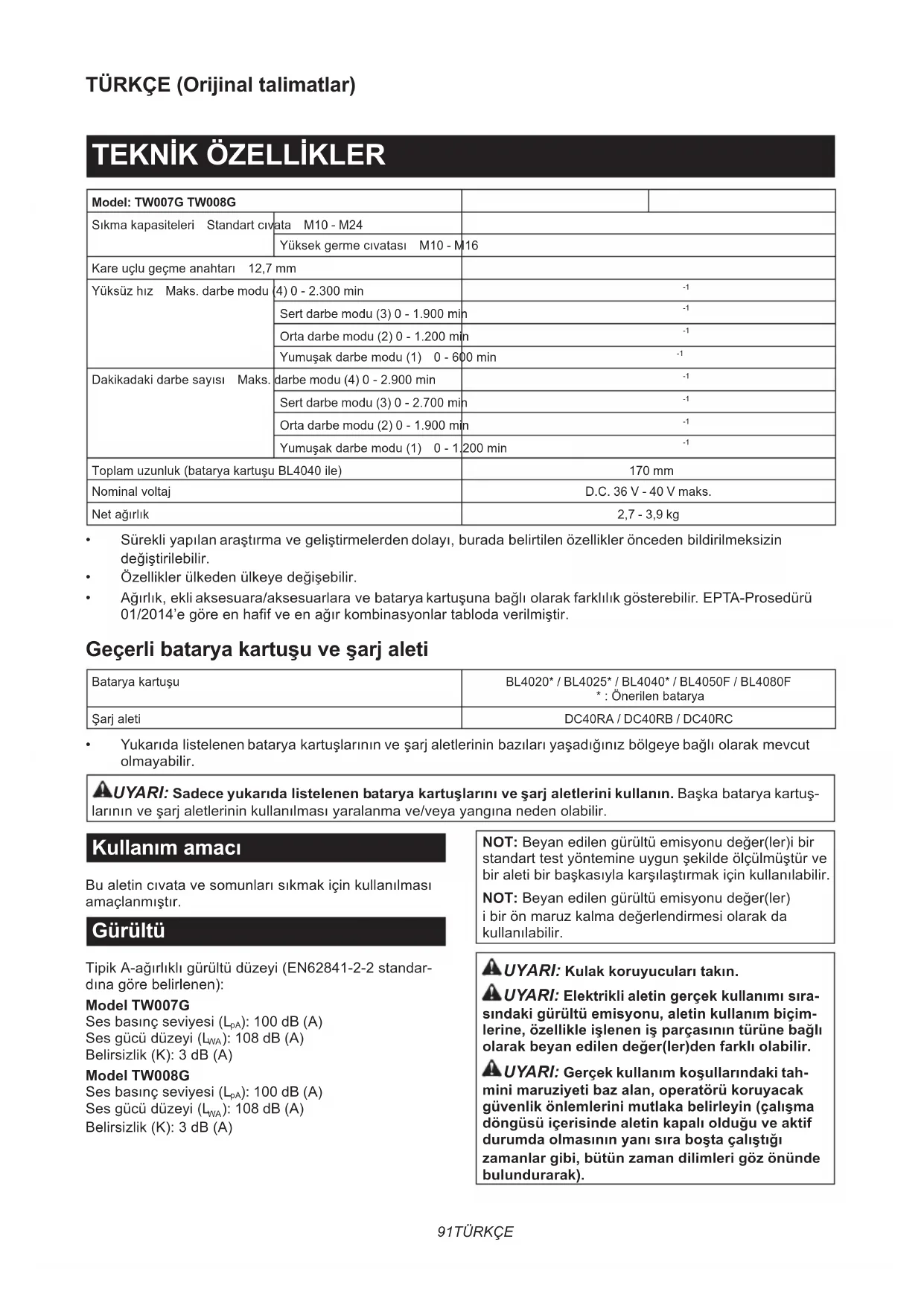

Model: TW007G TW008G Sıkmakapasiteleri Standartcıvata M10 - M24 Yüksekgermecıvatası M10 - M16 Kareuçlugeçmeanahtarı 12,7 mm Yüksüzhız Maks. darbe modu (4) 0-2.300min

Dakikadakidarbesayısı Maks. darbe modu (4) 0-2.900min

• Sürekliyapılanaraştırmavegeliştirmelerdendolayı,buradabelirtilenözellikleröncedenbildirilmeksizin değiştirilebilir.

• Özelliklerülkedenülkeyedeğişebilir.

• Ağırlık,ekliaksesuara/aksesuarlaravebataryakartuşunabağlıolarakfarklılıkgösterebilir.EPTA-Prosedürü 01/2014’egöreenhafifveenağırkombinasyonlartablodaverilmiştir. Geçerli batarya kartuşu ve şarj aleti Bataryakartuşu BL4020* / BL4025* / BL4040* / BL4050F / BL4080F *:Önerilenbatarya Şarjaleti DC40RA / DC40RB / DC40RC

• Yukarıdalistelenenbataryakartuşlarınınveşarjaletlerininbazılarıyaşadığınızbölgeyebağlıolarakmevcut olmayabilir. UYARI: Sadece yukarıda listelenen batarya kartuşlarını ve şarj aletlerini kullanın.Başkabataryakartuş- larınınveşarjaletlerininkullanılmasıyaralanmave/veyayangınanedenolabilir. Kullanım amacı Bualetincıvatavesomunlarısıkmakiçinkullanılması amaçlanmıştır. Gürültü TipikA-ağırlıklıgürültüdüzeyi(EN62841-2-2standar- dınagörebelirlenen): Model TW007G Sesbasınçseviyesi(L

): 100 dB (A) Sesgücüdüzeyi(L

): 100 dB (A) Sesgücüdüzeyi(L

): 108 dB (A) Belirsizlik(K):3dB(A) NOT:Beyanedilengürültüemisyonudeğer(ler)ibir standarttestyöntemineuygunşekildeölçülmüştürve biraletibirbaşkasıylakarşılaştırmakiçinkullanılabilir. NOT:Beyanedilengürültüemisyonudeğer(ler) ibirönmaruzkalmadeğerlendirmesiolarakda kullanılabilir. UYARI: Kulak koruyucuları takın. UYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki gürültü emisyonu, aletin kullanım biçim- lerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir. UYARI: Gerçek kullanım koşullarındaki tah- mini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak).92 TÜRKÇE Titreşim Titreşimtoplamdeğeri(üçeksenlivektörtoplamı) (EN62841-2-2standardınagörehesaplanan): Model TW007G Çalışmamodu:aletinmaksimumkapasitesiyletespit malzemelerinindarbelisıkılması Titreşimemisyonu(a

Model TW008G Çalışmamodu:aletinmaksimumkapasitesiyletespit malzemelerinindarbelisıkılması Titreşimemisyonu(a

NOT:Beyanedilentitreşimtoplamdeğer(ler)ibir standarttestyöntemineuygunşekildeölçülmüştürve biraletibirbaşkasıylakarşılaştırmakiçinkullanılabilir. NOT:Beyanedilentitreşimtoplamdeğer(ler)ibirön maruzkalmadeğerlendirmesiolarakdakullanılabilir. UYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki titreşim emisyonu, aletin kullanım biçim- lerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir. UYARI: Gerçek kullanım koşullarındaki tah- mini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak). Uygunluk Beyanları Sadece Avrupa ülkeleri için UygunlukbeyanlarıbukullanmakılavuzunaEkAolarak eklenmiştir.

Genel elektrikli alet güvenliği uyarıları UYARI: Bu elektrikli aletle birlikte sunulan tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun.Aşağıdaverilentalimatlarauyul- mamasıelektrikşoku,yangınve/veyaciddiyaralan- malarilesonuçlanabilir. Tüm uyarıları ve talimatları ile- ride başvurmak için saklayın. Uyarılardaki“elektriklialet”terimiileyaprizdençalışan (kordonlu)elektriklialetinizyadakendiaküsüileçalı- şan(kordonsuz)elektriklialetinizkastedilmektedir. Akülü darbeli somun sıkma güvenlik uyarıları

Sıkma aletinin görünmeyen kablolara temas etme olasılığı bulunan yerlerde çalışırken elektrikli alet- leri yalıtımlı kavrama yüzeylerinden tutun.Sıkma aletlerinin“akımlı”birtelletemasetmesielektrikli aletinyalıtımsızmetalkısımlarını“akımlı”halegetire- bilirvekullanıcıyıelektrikşokunamaruzbırakabilir.

2. Kulak koruyucularını takın.

Takmadan önce darbeli lokma anahtarında aşınma, çatlak ya da hasar olup olmadığını kontrol edin.

4. Makineyi iki elinizle sıkıca tutun.

5. Ellerinizi dönen parçalardan uzak tutun.

İşlemin hemen ardından darbeli lokma anahtarına, cıvataya, somuna ya da iş parçasına dokunmayın. Bunlaroldukçasıcakolabilirvecildiniziyakabilir.

7. Her zaman yere sağlam basın.

Makineyi yüksekte kullandığınızda, altında kimsenin olmadığından emin olun.

8. Uygun sıkma torku cıvatanın tipine ya da boyu-

tuna göre değişebilir. Bir tork anahtarı ile torku kontrol edin.

Aletin kullanımından dolayı hasar görmesi halinde tehlikeye yol açabilecek elektrik kabloları, su boruları, gaz boruları, vb. olmadığından emin olun. BU TALİMATLARI SAKLAYIN. UYARI: Ürünü kullanırken (defalarca kulla- nınca kazanılan) rahatlık ve tanıdıklık duygusunun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yara- lanmaya neden olabilir. Batarya kartuşu hakkında önemli güvenlik talimatları

1. Batarya kartuşunu kullanmadan önce, tüm tali-

matları ve (1) batarya kartuşu, (2) batarya ve (3) ürün üzerindeki tüm uyarı işaretlerini okuyun.

2. Batarya kartuşunu parçalarına ayırmayın veya

kurcalamayın.Yangın,aşırıısıveyapatlamaya nedenolabilir.

3. Çalışma süresi aşırı derecede kısalmışsa kul-

lanmayı derhal bırakın. Aşırı ısınma, yanma riski hatta patlamaya neden olabilir.

4. Gözünüze elektrolit kaçarsa, gözlerinizi temiz

suyla durulayın ve hemen tıbbi yardım alın. Görme kaybına yol açabilir.

5. Batarya kartuşuna kısa devre yaptırmayın:

(1) Terminallere herhangi bir iletken madde değdirmeyin. (2) Batarya kartuşunu çiviler, madeni paralar, vb. gibi başka metal nesnelerle aynı kaba koymaktan kaçının. (3) Batarya kartuşunu yağmura ya da suya maruz bırakmayın. Kısa devre, büyük bir akım akışına, aşırı ısın- maya, olası yanıklara hatta bataryanın bozul- masına yol açabilir.93 TÜRKÇE

6. Aleti ve batarya kartuşunu sıcaklığın 50 °C ya

da daha yükseğe ulaştığı yerlerde saklamayın ve kullanmayın.

7. Aşırı derecede hasar görmüş ya da tamamen

kullanılamaz durumda olsa bile batarya kartu- şunu yakmayın. Batarya kartuşu ateşe atılırsa patlayabilir.

Batarya kartuşunu çivilemeyin, kesmeyin, ezme- yin, fırlatmayın, düşürmeyin ya da batarya kar- tuşuna sert bir nesne ile vurmayın. Bu eylemler yangın,aşırıısıveyapatlamayanedenolabilir.

9. Hasarlı bataryayı kullanmayın.

Aletin içerdiği lityum-iyon bataryalar Tehlikeli Eşyalar Yönetmeliğinin gereksinimlerine tabidir. Ticarinakliyeişlemleriiçin,örneğinüçüncütaraar, nakliyeacenteleritarafındanyapılannakliyelerde, paketlemeveetiketlemegereksinimlerineuyulmalıdır. Nakliyesiyapılacakürününhazırlanmasıiçin, tehlikelimaddelerkonusundauzmanbirkişiye danışın.Lütfenmuhtemelendahaayrıntılıolan ulusalyönetmelikleredeuyun. Açıkkontaklarıbantlayınyadamaskeleyinve bataryayıpaketiniçindehareketetmeyecek şekildepaketleyin.

11. Batarya kartuşunu bertaraf ederken aletten

çıkarın ve güvenli bir yerde bertaraf edin. Bataryanın bertaraf edilmesi ile ilgili yerel düzenlemelere uyunuz.

12. Bataryaları sadece Makita tarafından belirtilen

ürünlerle kullanın.Bataryalarınuyumsuzürün- leretakılması;yangın,aşırıısınma,patlamayada elektrolitsızıntısınanedenolabilir.

13. Alet uzun süre kullanılmayacaksa batarya

aletten çıkarılmalıdır.

14. Kullanma sırasında ve sonrasında batarya

kartuşu ısınarak yanıklara veya düşük sıcaklık yanıklarına yol açabilir. Sıcak batarya kartuş- ları ile işlem yaparken dikkat edin.

15. Yanıklara neden olabilecek kadar sıcak olabi-

leceğinden kullandıktan hemen sonra aletin terminaline dokunmayın.

16. Batarya kartuşunun terminallerine, deliklerine

ve kanallarına mıcır, toz veya toprak girmesine izin vermeyin.Aletinveyabataryakartuşunun ısınmasına,alevalmasına,patlamasınavearıza- lanmasınanedenolarakyanıklaraveyayaralan- mayayolaçabilir.

17. Alet yüksek gerilim elektrik güç hatları yakı-

nında kullanımı desteklemediği sürece batarya kartuşunu yüksek gerilim elektrik güç hatları- nın yakınında kullanmayın.Aletinveyabatarya kartuşununarızalanmasınaveyabozulmasına nedenolabilir.

18. Bataryayı çocuklardan uzak tutun.

BU TALİMATLARI MUHAFAZA

EDİNİZ. DİKKAT: Sadece orijinal Makita bataryalarını kullanın.OrijinalolmayanMakitabataryalarıyada üzerinedeğişiklikyapılmışbataryalarınkullanımı bataryanınpatlamasınavesonuçolarakyangın, kişiselyaralanmavehasaranedenolabilir.Ayrıca MakitaaletiveşarjaletininMakitatarafındansunulan garantisidegeçersizolur. Maksimum batarya ömrü için ipuçları

1. Batarya kartuşunu tamamen boşalmadan önce

şarj edin. Aletin gücünün zayıamaya başladı- ğını fark ettiğinizde aleti durdurun ve batarya kartuşunu şarj edin.

2. Tam dolu bir batarya kartuşunu asla yeniden

şarj etmeyin. Aşırı şarj etme bataryanın hizmet ömrünü kısaltır.

3. Batarya kartuşunu 10 °C - 40 °C oda sıcaklı-

ğında şarj edin. Sıcak bir batarya kartuşunu şarj etmeden önce soğumasını bekleyin.

4. Batarya kartuşunu kullanmıyorken aletten

veya şarj aletinden çıkarın.

5. Uzun bir süre (altı aydan daha fazla) kullan-

madığınız durumlarda batarya kartuşunu şarj edin.

DİKKAT: Alet üzerinde ayarlama veya işleyiş kontrolü yapmadan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun. Batarya kartuşunun takılması ve çıkarılması DİKKAT: Batarya kartuşunu takmadan ya da çıkarmadan önce aleti daima kapatın. DİKKAT: Batarya kartuşunu takarken veya çıkarırken aleti ve batarya kartuşunu sıkıca tutun. Aletinvebataryakartuşununsıkıcatutulmamasıbun- larındüşürülmesinesebepolabilirvealetvebatarya kartuşununzarargörmesineyadaciddiyaralanma- sınayolaçabilir. ►Şek.1: 1.Kırmızıgösterge2.Düğme3. Batarya kartuşu Bataryakartuşunuçıkarmakiçin,kartuşunöntarafın- dakidüğmeyikaydırarakkartuşualettençıkarın. Bataryakartuşunutakmakiçin,bataryakartuşuüzerin- dekidiliyuvanınoluğuilehizalayınvekartuşuyerine oturtun.Kartuşu,küçükbirtıksesiileyerinesabitlenene deksonunakadarittirin.Şekildegösterildiğigibikırmızı göstergeyigörebiliyorsanıztamolarakkilitlenmemiş demektir. DİKKAT: Batarya kartuşunu daima kırmızı gösterge görünmeyecek şekilde tam olarak takın. Yerinetamoturmazsa,alettenyanlışlıkladüşebilir, sizinyadaçevrenizdekikişilerinyaralanmasına nedenolabilir. DİKKAT: Batarya kartuşunu zorlayarak takma- yın.Kartuşkolaybirşekildekaymıyorsadoğruyerleş- tirilmemişdemektir.94 TÜRKÇE Alet/batarya koruma sistemi Bualetbiralet/bataryakorumasistemiiledonatılmıştır. Busistemmotoragidengücüotomatikolarakkeserek uzunaletvebataryaömrüsağlar.Aletveyabataryaiçin aşağıdakidurumlardanbirisözkonusuolduğundaaletin işleyişiotomatikolarakdurur: Aşırı yük koruması Alet/batarya,anormalderecedeyüksekakımçekme- sinenedenolacakşekildeçalıştırılırsaaletotomatik olarakdurur.Budurundaaletikapatınvealetinaşırı yüklenmesinenedenolanuygulamayıkesin.Ardından aletiaçarakyenidençalıştırın. Aşırı ısınma koruması Alet/bataryaaşırıısındığındaotomatikolarakdururve lambayanıpsöner.Budurumda,yenidençalıştırmadan öncealetinsoğumasınıbekleyin. Aşırı deşarj koruması Bataryakapasitesiyeterliolmadığında,aletotomatik olarakdurur.Budurumda,bataryayıalettençıkarınve bataryayıtekrarşarjedin. Kalan batarya kapasitesinin gösterilmesi Kalanbataryakapasitesinigöstermesiiçinbatarya kartuşuüzerindekikontroldüğmesinebasın.Gösterge lambalarıbirkaçsaniyeyanar. ►Şek.2: 1.Göstergelambaları2.Kontroldüğmesi Gösterge lambaları Kalan kapasite Yanıyor Kapalı Yanıp sönüyor %75ila%100 %50ila%75 %25ila%50 %0ila%25 Bataryayışarj edin. Batarya arızalanmış olabilir. NOT:Kullanımkoşullarınaveortamsıcaklığınabağlı olarak,gösterilendeğergerçekkapasitedenbiraz farklılıkgösterebilir. NOT:İlk(ensoldaki)göstergelambası,batarya korumasistemiçalıştığındayanıpsöner. Anahtar işlemi ►Şek.3: 1.Anahtartetik DİKKAT: Batarya kartuşunu alete takmadan önce anahtar tetiğin doğru çalıştığından ve bıra- kıldığında “OFF” (kapalı) konumuna döndüğün- den emin olun. Aletiçalıştırmakiçin,sadeceanahtartetiğiçekin.Aletin çalışmahızıanahtartetiküstünedahafazlabaskı yapılarakarttırılır.Durdurmakiçinanahtartetiğiserbest bırakın. NOT:Yaklaşık6dakikaboyuncaanahtartetiğiçek- meyedevamedersenizaletotomatikolarakdurur. NOT:Tamhızmoduaçıldığındaanahtartetiğisonuna kadarçekmesenizbiledönüşhızıenhızlıolur. Dahafazlabilgiiçintamhızmodukısmınabakın. Ön lambanın yakılması DİKKAT: Işığa bakmayın ya da ışık kaynağını doğrudan görmeyin. ►Şek.4: 1. Lamba ►Şek.5: 1.Düğme Lambayıaçıkdurumagetirmekiçin düğmesine birsaniyebasın.Lambayıkapalıdurumagetirmek için düğmesinetekrarbirsaniyebasın. LambaAÇIKdurumdayken,lambayıaçmakiçinanahtar tetiğiçekin.Kapatmakiçin,tetiğibırakın.Lamba,anah- tartetikserbestbırakıldıktanyaklaşık10saniyesonra söner. LambaKAPALIdurumdayken,tetikçekilsedelamba yanmaz. NOT:Lambadurumunuteyitetmekiçintetiğiçekin. Anahtartetikçekildiğindelambayanıyorsalamba AÇIKdurumdadır.Lambayanmıyorsa,lambaKAPALI durumdadır. NOT:Aletaşırıısındığında,ışıkbirdakikaboyunca yanıpsönerveardındanLEDgöstergesikapanır.Bu durumda,aletitekrarçalıştırmadanöncesoğutun. NOT:Lambalensinitemizlemekiçinkurubirbez kullanın.Aydınlatmayıazaltacağıiçinlambalensinin çizilmemesinedikkatedin. NOT:Anahtartetikçekilirken,lambadurumu değiştirilemez. NOT:Anahtartetikserbestbırakıldıktanyaklaşık10 saniyesonralambadurumudeğiştirilebilir.95 TÜRKÇE Ters dönüş mandalı işlemi ►Şek.6: 1.Tersdönüşmandalıanahtarı DİKKAT: Kullanmadan önce dönüş yönünü daima kontrol edin. DİKKAT: Ters döndürme anahtarını sadece alet tamamen durduktan sonra kullanın.Dönüş yönününaletdurmadanöncedeğiştirilmesialete zararverebilir. DİKKAT: Aleti kullanmadığınız zaman, ters döndürme anahtarını daima nötr konumuna ayarlayın. Bualetindönüşyönünüdeğiştirmekiçinbirtersdön- dürmeanahtarıvardır.Tersdöndürmeanahtarınasaat yönündedönüşiçinAtarafındantersiyöndedönüş içinseBtarafındanbastırın. Tersdöndürmeanahtarınötrkonumundaykentetik anahtarçekilemez. Uygulama modunun değiştirilmesi Darbe gücünün değiştirilmesi Darbegücünüdörtkademeliolarakdeğiştirebilirsiniz:4(maks.),3(sert),2(orta)ve1(yumuşak). Böyleceyapılanişeuygunbirsıkıştırmasağlanır. düğmesineherbasıldığındadarbegücüseviyesideğişir. Anahtartetiğibıraktıktansonrayaklaşıkbirdakikaiçindedarbegücünüdeğiştirebilirsiniz. NOT: veya düğmesinebasarsanızdarbegücünüdeğiştirmekiçinsüreyiyaklaşıkbirdakikauzatabilirsiniz. ►Şek.7 Uygulama modu (Panelde görüntülenen darbe gücü derecesi) Maksimum darbe Amaç 4 (Maks.) 2.900min

Maksimumgüçvehızdasıkıştırma. Güçvehızistendiğindesıkıştırma. 3 (Sert) 2.700min

Maks.moddandahaazgüçvehızdasıkma(Maks.moda kıyasladahakolaykontrol). Güçvehızistendiğindesıkıştırma. 2 (Orta) 1.900min

İyibirbitirmeningerekliolduğudurumlardasıkıştırma. İyikontrolgücüneihtiyacınızolduğundasıkıştırma. 1(Yumuşak) 1.200min

Vidadişikırılmasındankaçınmakiçindahaazgüçle sıkıştırma. Küçükçaplıcıvatalarileinceayaraihtiyacınızolduğunda sıkıştırma. :Lambaaçık. NOT:Panelüzerindekihiçbirlambayanmazken düğmesinebasmadanönceanahtartetiğibirkezçekin. NOT:Bataryagücündentasarrufetmekiçinaletkapatıldığındaanahtarpanelindekitümlambalardakapanır. Darbegücününderecesi,anahtartetikaletçalışmayacakkadarhafifçeçekilerekkontroledilebilir.96 TÜRKÇE Uygulama modunun değiştirilmesi Bualet,cıvatalarıkontrollübirşekildevidalamakiçinkullanımıkolaybirkaçuygulamamodukullanır. düğmesineherbasıldığındauygulamamodutürüdeğişir. Anahtartetiğibıraktıktansonrayaklaşıkbirdakikaiçindeuygulamamodunudeğiştirebilirsiniz. NOT: veya düğmesinebasarsanızuygulamamodunudeğiştirmekiçinsüreyiyaklaşıkbirdakika uzatabilirsiniz. ►Şek.8 Uygulama modu (Panelde görüntülenen destek türü) Özellik Amaç Cıvatamodu Saat yönünde Bumod,sürekliolarakeşittorklavidalamayıtekrarlamaya yardımcıolur.Bumod,aşırısıkmasonucucıvata/somunla- rınkırılmariskiniazaltmayadayardımcıolur. Saatin aksi yönünde Bumod,cıvatanındüşmesiniengellemeyeyardımcıolur. Aletsaatinaksiyönündedönerdurumdabircıvatayı gevşetirkencıvata/somunyeterikadargevşetildiktensonra aletotomatikolarakdururveyayavaşlar. NOT: Vidalamayı durdurma zamanlaması, cıvata/somun türüne ve vidalanacak malzemeye göre değişir. Bu modu kullanmadan önce bir deneme vidalaması yapın. Saat yönünde Cıvatalarınaşırısıkılmasını önleme. Saatin aksi yönünde Cıvatalarıgevşetme. Cıvatamodu(1) Saat yönünde Alet,darbeuygulamayabaşlarbaşlamazotomatikolarak durur. Saatin aksi yönünde Darbegücü4’tür.Alet,darbeuygulamayıbırakırbırakmaz otomatikolarakdurur.

Cıvatamodu(2) Saat yönünde Alet,darbeuygulamayabaşladığıandanitibarenyaklaşık 0,5saniyesonraotomatikolarakdurur. Saatin aksi yönünde Darbegücü4’tür.Alet,darbeuygulamayıbıraktığıandan itibarenyaklaşık0,2saniyesonraotomatikolarakdurur.

Cıvatamodu(3) Saat yönünde Alet,darbeuygulamayabaşladığıandanitibarenyaklaşık 1saniyesonraotomatikolarakdurur. Saatin aksi yönünde Alet,darbeuygulamayıbıraktıktansonradönüşü yavaşlatır.

:Lambaaçık. NOT:Panelüzerindekihiçbirlambayanmazken düğmesinebasmadanönceanahtartetiğibirkezçekin. NOT:Bataryagücündentasarrufetmekiçinaletkapatıldığındaanahtarpanelindekitümlambalardakapanır. Uygulamamodununtürü,anahtartetikaletçalışmayacakkadarhafifçeçekilerekkontroledilebilir. Tam hız modu ►Şek.9: 1.Düğme 2. Lamba Tamhızmoduaçıldığındaanahtartetiğisonunakadar çekmesenizbilealethızıenhızlıolur.Tamhızmodu kapatıldığındaalethızı,anahtartetiğeuyguladığınız basınçarttıkçaartar. Tamhızmodunuaçmakiçin düğmesinebasınve basılıtutun.Tamhızmodunukapatmakiçin düğme- sinetekrarbasınvebasılıtutun. Tamhızmoduaçıkkenlambayanar. NOT:Darbegücümodu/otomatikdurmamodudeği- şikliğindensonradatamhızmodudevameder. Elektronik fonksiyon Elektrikli fren Bualetbirelektriklifreniledonatılmıştır.Anahtartetik bırakıldıktansonraaletsürekliolarakçabucakçalış- mayıdurduruyorsaaleteMakitaservismerkezinde bakımyaptırın.97 TÜRKÇE MONTAJ DİKKAT: Alet üzerinde herhangi bir iş yap- madan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun. Doğru darbeli lokma anahtarının seçilmesi Cıvatalarvesomunlariçindaimadoğrubüyüklüktebir darbelilokmaanahtarıkullanın.Darbelilokmaanahta- rınındoğrubüyüklükteolmamasısıkmatorkununyanlış vedüzensizolmasınave/veyacıvatayadasomunda hasara yol açar. Darbeli lokma anahtarının takılması veya çıkarılması İsteğe bağlı aksesuar DİKKAT: Darbeli lokma anahtarını takmadan önce, darbeli lokma anahtarının ve montaj kısmı- nın hasar görmediğinden emin olun. DİKKAT: Darbeli lokma anahtarını taktıktan sonra, sıkı bir şekilde sabitlendiğinden emin olun. Eğer dışarı çıkıyorsa, anahtarı kullanmayın. NOT:Darbelilokmaanahtarıtakmaşekli,aletin üzerindekikareuçlugeçmeanahtarınıntürünebağlı olarakdeğişir. Halka yaylı alet Model TW007G O-halkası ve pimsiz darbeli lokma anahtarı için ►Şek.10: 1.Darbelilokmaanahtarı2. Kare uçlu geçmeanahtarı3. Halka yay Darbelilokmaanahtarını,yerinekilitlenenekadarkare uçlugeçmeanahtarınabastırın. Darbelilokmaanahtarınıçıkarmakiçinonuçekipçıkar- manızyeterlidir. O-halkası ve pimli darbeli lokma anahtarı için ►Şek.11: 1.Darbelilokmaanahtarı2.O-halkası 3.Pim O-halkasınıdarbelilokmaanahtarındakioluktandışarı çıkarınvepimidarbelilokmaanahtarındançıkarın. Darbelilokmaanahtarını,darbelilokmaanahtarındaki delikkareuçlugeçmeanahtarındakideliklehizalanacak şekildekareuçlugeçmeanahtarınatakın. Pimi,darbelilokmaanahtarındakivekareuçlugeçme anahtarındakideliğegeçirin.SonraO-halkasınıpimi tutmasıiçindarbelilokmaanahtarındakioluğatekrar geçirin. Darbelilokmaanahtarınıçıkarmakiçintakmaişlemlerini tersindenuygulayın. Maşalı pimli alet Model TW008G Hafif geçme maşalı pimli alet için ►Şek.12: 1.Darbelilokmaanahtarı2.Delik3. Kare uçlugeçmeanahtarı4.Maşalıpim Lokmaanahtarınıtakmakiçinlokmaanahtarınınyan tarafındakideliğikareuçlugeçmeanahtarıüzerin- dekimaşalıpimlehizalayınveardındankareuçlu geçmeanahtarınadoğru,yerinekilitlenenekadaritin. Gerekirsehafifçevurun. Lokmaanahtarınıçıkarmakiçinonuçekipçıkarmanız yeterlidir. Sıkı geçme maşalı pimli alet için İsteğe bağlı aksesuar ►Şek.13: 1.Darbelilokmaanahtarı2.Delik3. Kare uçlugeçmeanahtarı4.Maşalıpim Lokmaanahtarınıtakmakiçinlokmaanahtarınınyan tarafındakideliğikareuçlugeçmeanahtarıüzerin- dekimaşalıpimlehizalayınveardındankareuçlu geçmeanahtarınadoğru,yerinekilitlenenekadaritin. Gerekirsehafifçevurun. Lokmaanahtarınıçıkarmakiçinlokmaanahtarındaki deliktenmaşalıpimebastırınvelokmaanahtarınıkare uçlugeçmeanahtarındançekerekçıkarın. NOT:Sıkıgeçmemaşalıpim,lokmaanahtarınıçıkar- makiçinçoksıkıgeçmişolabilir. Budurumdasıkıgeçmemaşalıpimesonunakadar bastırınvelokmaanahtarınıkareuçlugeçmeanahta- rındançekerekçıkarın. Kancanın takılması UYARI: Asma/montaj parçalarını yalnızca kullanım amaçlarına uygun kullanın, örneğin işler arasında ve iş aralarında aleti bir alet kemerine asmak gibi. UYARI: Çok fazla yük veya düzensiz fazla yükleme aletin hasar görmesine neden olarak yaralanmaya yol açabileceği için kancayı aşırı yüklememeye dikkat edin. DİKKAT: Kancayı takarken kancayı daima vida ile iyice sabitleyin.Sabitlenmezsekancaaletten çıkabilirveyaralanmayanedenolabilir. DİKKAT: Tutmayı bırakmadan önce aleti güvenli bir şekilde astığınızdan emin olun.Yetersiz veyadengesiztakmakdüşmeyeveyaralanmanıza nedenolabilir. ►Şek.14: 1. Oluk 2. Kanca 3.Vida Kancaaletingeçicibirsüreasılmasınayarar.Bukanca aletinherikiyanınadatakılabilir.Kancayıtakmakiçin, onualetgövdesininherikiyanındakioluklardanbirine geçirinvesonrabirvidailesabitleyin.Çıkarmakiçin, vidayıgevşetinvesonradışarıçekipalın.98 TÜRKÇE Bilezik Ülkeye özgü DİKKAT: Bileziği kullanımdan önce, mesnetin ve bileziğin sabitlenmiş olduğundan ve hasarlı olmadığından daima emin olun. DİKKAT: Asma/montaj parçalarını sadece kul- lanım amaçları doğrultusunda kullanın.Kullanım amacıdışındakullanmakkazaveyayaralanmaya nedenolabilir. ►Şek.15: 1. Mesnet 2.Bilezik3.Vidalar Bilezik,aletikaldıraçlaasmakiçinkullanışlıdır.Önce, ipibileziktengeçirin.Ardındanaletikaldıraçlahavaya kaldırın. KULLANIM DİKKAT: Batarya kartuşunu daima yerine kilit- lenene dek sonuna kadar itin.Kırmızıgöstergeyi görebiliyorsanıztamolarakkilitlenmemişdemektir. Kırmızıgöstergegörünmeyecekşekildetamolarak oturtun.Aksitakdirde,bataryakartuşukazaraaletten kayıpdüşerekoperatörünveyaetrafındakilerinyara- lanmasınanedenolabilir. ►Şek.16 Aletisıkıcatutunvedarbelilokmaanahtarınıcıvata veyasomunüzerineyerleştirin.Aletiçalıştırınveuygun sıkmasüresikadarsıkmauygulayın. Doğrusıkmatorku;cıvatanıntipineveboyutuna,sıkı- lacakişparçasınınmalzemesinevb.etkenleregöre değişebilir.Sıkmatorkuvesıkmasüresiarasındakiilişki şekillerdegösterilmektedir. Maks. darbe modu (4) ile standart cıvata için doğru sıkma torku

M22 M24 1.Sıkmasüresi(saniye)2.Sıkmatorku Maks. darbe modu (4) ile yüksek germe cıvatası için doğru sıkma torku (kgf•cm) N•m

1.Sıkmasüresi(saniye)2.Sıkmatorku NOT:Aletidüzbirşekildecıvatayadasomunun üstünegelecekşekildetutun. NOT:Aşırısıkmatorkucıvataya/somunayadadar- belilokmaanahtarınazararverebilir.İşinizebaşla- madanönce,cıvatanızyadasomununuziçindoğru sıkmasüresinibelirlemekiçindaimabirdeneme çalışmasıyapın. NOT:Aletbataryakartuşuboşalıncayakadararalıksız çalıştırılırsa,yenibirbataryakartuşuyladevametme- denöncealeti15dakikadinlendirin. Sıkmatorkuaşağıdakilerdahilçokçeşitlifaktörlerden etkilenir.Sıkmadansonradaimabirtorkanahtarıile torkukontroledin.

1. Bataryakartuşutamboşalmayayakınkenvoltaj

düşervesıkmatorkuazalır.

2. Darbelilokmaanahtarı

• Doğruboyuttadarbelilokmaanahtarının kullanılmaması,sıkmatorkundaazalmaya neden olur.

• Aşınmışbirdarbelilokmaanahtarı(altıgen uçtayadakareuçtaaşınma),sıkmator- kunda azalmaya neden olur.

• Torkkatsayısıvecıvatasınıfıaynıolsada, uygunsıkmatorkucıvatanınçapınagöre farklılıkgösterecektir.

• Cıvataçaplarıaynıolsada,uygunsıkma torkutorkkatsayısı,cıvatasınıfıvecıvata uzunluğunagörefarklılıkgösterecektir.

4. Kardankavramasıyadauzatmaçubuğukulla-

nılmasıdarbelianahtarınsıkmagücünübiraz düşürür.Bunudahauzunsüresıkmauygulayarak dengeleyin.

5. Aletinyadabağlanacakmalzemeninvidalama

pozisyonundatutulmabiçimitorkuetkiler.

6. Aletindüşükhızdaçalıştırılmasısıkmatorkunda

birazalmayanedenolur.99 TÜRKÇE BAKIM DİKKAT: Muayene ya da bakım yapmadan önce aletin kapalı ve batarya kartuşunun çıkartıl- mış olduğundan daima emin olun. ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir. AletiEMNİYETLİveÇALIŞMAYAHAZIRdurumda tutmakiçinonarımlar,başkahertürlübakımveayar- lamalardaimaMakitayedekparçalarıkullanılarak MakitayetkiliservismerkezleriveyaFabrikanınServis Merkezleritarafındanyapılmalıdır.

AKSESUARLAR DİKKAT: Bu aksesuarlar ve ek parçalar bu el kitabında belirtilen Makita aletiniz ile kullanıl- mak için tavsiye edilmektedir.Herhangibaşkabir aksesuaryadaekparçakullanılmasıinsanlariçin biryaralanmariskigetirebilir.Aksesuarlarıyadaek parçalarıyalnızcabelirtilmişolankullanımamaçlarına uygunolarakkullanın. Buaksesuarlarlailgilidahafazlabilgiyeihtiyaçduyar- sanızbulunduğunuzyerdekiyetkiliMakitaservisine başvurun.

• Pim4Seti(SadeceTW008Giçin)
