KULLANIM KILAVUZU TW008GZ MAKITA

Surekli yapilan araistirma ve gelistirmelerden dolayi, burada belirtilen ozellikler onceden bildirilmeksizin degistirile bilir.
Özellikler ülkeden ülke değişebilir.
- Aigrlik, ekli aksesuara/aksesuarlara ve batarya kartusuna baglı olarak farklilik gosterebilir. EPTA-Prosedürü 01/2014'e gore en hafif ve en aigr kombinasayonlar tabloda verilmışı.

Geçerli batarya kartuşu ve Şarj aleti

Batarya kartuşu	BL4020*/ BL4025*/ BL4040*/ BL4050F / BL4080F *: Önerilen batarya
Şar aleti	DC40RA / DC40RB / DC40RC

Yukarida listelenen batarya kartuslarin ve sari aleterinin bazilari yaadiginiz bolgeye bagli olmayabilir.

UYARI: Sadece yukarida listelenen batarya kartuslarini ve sarj alelerini kullanin. Baska batarya kartusnin ve sarj alelerinin kullanilmasi yaralanma ve/veya yangina neden olabilir.

Kullanim amaci

Bu aletin civata ve somunlari sikmak icin kullanilmasi amaclaremistr.

Gürültu

Tipik A-agrlikl gurultu duzeyi (EN62841-2-2 standardina gore belirlen):

Model TW007G

Ses basinç seviyesi (LpA): 97 dB (A)

Ses gucu duzeyi (L_WA) : 108 dB (A)

Belirsizlik (K): 3 dB (A)

Model TW008G

Ses basinç seviyesi (LpA): 97 dB (A)

Ses gucu duzeyi (L_WA) : 108 dB (A)

Belirsizlik (K): 3 dB (A)

NOT: Bayan edilen gurultu emisyonu deger(ler)i bir standart test yontemine uygun sekilde olculmustur ve bir aleti bir baskasiyla karslaastirmak icin kullanilabilar.

NOT: Began edilen gurultu emisyonu deger(ler) i bir on maruz kalma degerlendirmesi olarak da kullanilabilitir.

UYARI: Kulak koruyuculari takin.

UYARI: Elektrikli aletinGPCek kullanimi sirasindaki gurultu emisyonu, aletin kullanim bicimlerine, ozellike islenen is parcasinin turune baglolarak borian edilen deger(ler)den farkl olabilir.

AUYARI: Gerek kullanim kosullarindaki tahmini maruziyeti baz alan, operaturo koruyacak guvenlik onlemlerini mutlaka belirleyin (calisma dongusu icerisinde aletin kapali oldugu ve aktif durumda olmasinin yani sira boşa calistigi zamanlar gibi, butun zaman dilimleri goz onunde bulundurarak).

Titreşim

Titresim toplam degeri (üç eksenli vektör toplam) (EN62841-2-2 standardina gore hesaplanan):

Model TW007G

Calisma modu: aletin maksimum kapasitesiyle tespit malzemelerinin darbeli sikilmasi

NOT: Beyer edilen titresim toplam deger(ler)i bir standart test yontemine uygun sekilde olculmustur ve bir aleti bir baskasiyla karslaistirmak icin kullanilabilir.

NOT: Bayan edilen titresim toplam deger(ler)i bir on maruz kalma degerlendirmesi olarak da kullanilabilir.

AUYARI: Elektrikli aletin gerek kullanimi sirasindaki titresim emisyonu, aletin kullanim bicimlerine, ozellikle islenen is parcasinin turune baglolarak beman edilen deger(ler)den farkl olabilir.
AUYARI: Gerek kullanim kosullarindaki tahmini maruziyeti baz alan, operaturo koruyacak gvenlik onlemlerini mutlaka belirleyin (calisma dongusu icerisinde aletin kapali oldugu ve aktif durumda olmasinin yanı sira boşta calistigi zamanlar gibi, butün zaman dilimleri goz onunde bulundurarak).

EC Uygunluk Beyani

Sadece Avrupa ülkeleri icin

EC uygunluk beyani bu kullanim kilavuzuna Ek A olarak eklenmistir.

GÜVENLIK UYARILARI

Genel elektrikli alet güvenligi uyarilari

AUYARI: Bu elektrikli aletle birlikte sunulan tum güvenlik uyaraları, talimatlari,;cizimleri ve teknik Özellikleri okuyun. Asağnda verilen talimatlara uyumlaması elektrik seksu, yangin ve/veya ciddi yaralanmalar ile sonçanabilir.

Tüm uyarilari ve talimatlari ile-ride basvurmak icin saklayin.

Uyarilardaki "elektrikli aleit erimi ile ya prisden calisan (kordonlu) elektrikli aletiniz ya da kendi akusu ile calisan (kordonsuz) elektrikli aletiniz kastedilmektedir.

Akülü darbeli somun sikma güvenlik uyarilari

1. Sikma aletinin gürünmeyen kabolara temas etme olasiligi bulunan yerlerde calisirken elektrikli aletleri yalitmli kavrama yüezylerinden tutun. Sikma aleterinin "akimli" bir telle temas etmesi elektrikli aletin yalitmsiz metal kismilarini "akimli" hale getirebilir ve kullaniciyi elektrik seksuna maruz birakabilir.
2. Kulak koruyucularin takin.
3. Takmadan once darbeli lokma anahtarinda asinma, catlak ya da hasar olup olmadigi n kontrl edin.
4. Makineyi iki elinizle sikica tutun.
5. Ellerinizi donen parcalardan uzak tutun.
6. Islemin hemen ardindan darbeli lokma anahtarina, civataya, somuna ya da is parcasina dokunmayin. Bunlar oldukca sicak olabilir ve cildinizi yakabilir.
7. Her zaman yere saglam basin. Makineyi yuksekte kullandiginizda, aktinda kimsenin olmadigiindan emin olun.
8. Uygun sikma torku civatanin tipine ya da boyutuna gore degisebilir. Bir tork anahtari ile torku kontrl edin.
9. Aletin kullanimindan dolayi hasar gormesi halinde tehlkiyeye yol acabilecek elektrik kablolari, su borulari, gaz borulari, vb. olmadigiindan emin olun.

BUTALIMATLARI SAKLAYIN.

UYARI: Ürünü kullanırken (defalarca kulla-nica kazanan) rahathık ve tanidiklik duygusunun ilgili urünün güvenlik kuralları siki sikiya®, kalmanin yerine gezymesine lZIN VERMEYİN.

YANLIŞ KULLANIM veya bu kullanma kilavuzunda belirtilen emniyet kurallarna uymama ciddi yara-lanmaya neden olabilir.

Batarya kartuşuhakkinda onemligüvenlik talimatlari

1. Batarya kartusunu kullanmadan.Once, tum talimatlari ve (1) batarya kartusu, (2) batarya ve (3) urun uzerindeki tum uyari isaretlerini okuyun.
2. Batarya kartusunu parçalarina ayirmayin veya kurcalamayin. Yangin, aşiri isi veya patlamaya neden olabilir.
3. Calisma suresi asiri derecede kisalmissa kulanmayi derhal birakin. Asiri sinma, yanma riski hatta patlamaya neden olabilir.
4. Gözünüze elektrólit káçarsa, gozlerinizi temiz suyla durulayin ve hemen tibbi yardin alin. Görme kaybina yol acabilir.
5. Batarya kartusuna kisa devre yaptirmayin:

(1) Terminalere herhangi bir iletken madde degdirmeyin.
(2) Batarya kartusunu civiler, madeni paralar, vb. gibi baska metal nesnelerle ayni kaba koymaktan kaçınin.
(3) Batarya kartusunu yagmura ya da suya maruz birakmayin.
Kisa devre, buyuk bir akim akisina, asiri isinmaya, olasi yaniklara hatta bataryanin bozulmasina yol açabilir.

1. Aleti ve batarya kartusunu sicutligin 50^ ya da daha yuksege ulastigi yerlerde saklamayin ve kullanmayin.
2. Asiri derecede hasar gormus ya da tamamen kullanilamaz durumda olsa bile batarya kartuşunu yakmayin. Batarya kartusu ateş atilirsa patlayabilitir.
3. Batarya kartusunu civilemeyin, kesmeyin, ezmeyin, firlatmayin, duurmayin ya da batarya kartusuna sert bir nesne ile vurmayin. Bu eylemler yangin, asiri isi veya patlamaya neden olabilir.
4. Hasarli bataryayi kullanmayin.
5. Aletin icerdi lityum-iyon bataryalar Tehlikeli Esyalar Yonetmeligiin gereksinimlerine tabidir. Ticari nakliye islemleri icin, orneegin uçuncu taraflar, nakliye acenteleri tarafindan yapilan nakliyelerde, paketleme ve etiketleme gereksinimlerine uyulmaldir. Nakliyesi yapilacak urunun hazirlanması icin, tehlikeli maddeler konusunda uzman bir kisiye danisman. Lüften muhtemelen daha ayrintili olan ulusal yonetmeliklere de uyun. Açık kontaklari bantlayin ya da maskeleyin ve bataryayi paketin icinde hareket etmeyecek sekilde paketleyin.
6. Batarya kartusunu bertaraf ederken aletten cikarin ve güvenli bir yerde bertaraf edin. Bataryanin bertaraf edilmesi ile ilgili yerel Düzenlemelere uyunuz.
7. Bataryaları sadece Makita tarafindan belirtilen ürünlerle kullanin. Bataryaların uyumsuz ürünlere takilması; yangın, asiri—isınma, patlama ya da elektronlit szintisina neden olabilir.
8. Alet uzun sure kullanilmayacaksa batarya aletten cikarilmaldir.
9. Kullanma sirasinda ve sonrasinda batarya kartuşüninarak yaniklara vya duşuk sicutlik yaniklarina yol acabilir. Sicut katarya kartus-lari ile islem yaparken dikkat edin.
10. Yaniklara neden olabilecek kadar sicut olabilegien kullandiktan hemen sonra aletin terminaline dokunmayin.
11. Batarya kartusunun terminallerine, deliklerine ve kanallarina mircir, toz veya toprak girmesine izin vermeyin. Aletin veya batarya kartusunun isinmasina, alev almasina, patlamasina ve ariza-lanmasina neden olarak yaniklara veya yaralan-maya yol acabilir.
12. Alet yuksek gerilim elektrik guc hatlari yakinci kullanimi desteklemedigi surece batarya kartusunu yuksek gerilim elektrik guc hatlari nin yukininda kullanmayin. Aletin veya batarya kartusunan arizalanmasina veya bozulmasina neden olabilir.
13. Bataryayi tocuklardan uzak tutun.

BUTALIMATLARMUHAFAZAE DINIZ.

ADIKKAT: Sadece original Makita bataryalarini kullanin. Original olmayan Makita bataryaları ya da üzerinedehyisiklik yapilmısbataryalarin kullanimi bataryanin patlamasina ve sonuc olarak yangın, kişisel yaralanma ve hasara neden olabilir. Ayrıca Makita aleti ve Şarj aletinin Makita tarafindan sunulan garantisi de geleçersiz olur.

Maksimum batarya ömrü icin ipuçları

1. Batarya kartusunu tamamen bosalmadan once sarj edin. Aletin gucunun zayiflamaya basladigi fark ettinizde aleti durdurun ve batarya kartusunu sarj edin.
2. Tam dolu bir batarya kartusunu asla yaniden sarj etmeyin. Asiri sarj etme bataryanin hizmet omrunu kisaltir.
3. Batarya kartusunu 10^ - 40^ oda sicakliginda sarj edin. Sicak bir batarya kartusunu sarj etmeden once sougumasini bekleyin.
4. Batarya kartusunu kullanmiyorken aletten veya sarj aletinden cikarin.
5. Uzun bir sure (altı aydan daha fazla) kullan-madigüniz durumlarda batarya kartusunu sarj edin.

ISLEVSEL NITELIKLER

DAKKAT: Alet uzerinde ayarlama veya isleyis kontrolü yapmadan once aletin kapali ve batarya kartusunun;yrlmig oldugundan daima emin olun.

Batarya kartusunun takilmasi veçikarilmasi

DAIKKAT: Batarya kartusunu takmadan ya da cikarmadan once aleti daima kapatin.
ADIKAT: Batarya kartusunu takarken vya cikarirken aleti ve batarya kartusunu sikica tutun. Aletin ve batarya kartusunu sikica tutulmaması bunlarin dusurülmesine sebep olabilir ve alet ve batarya Kartusunu zarar gormesine ya da ciddi yaralanmasina yol acabilir.
Sek.1: 1. Kirmizi进展情况 2. Düğme 3. Batarya kartuşu

Batarya kartusunu cikarmak icin, kartusun on tarafindaki duğmeyi kaydirarak kartusu aletten cikarin.

Batarya kartusunu takmak icin, batarya kartusu uzerindeki dili yuvanin olugu ile hizalayin ve kartusu yerine oturtun. Kartusu, kucuk bir tik sesi ile yerine sabitlenene dek sonuna kadar ittin. Sekilde gosterildigi gibi kirmizi gostergeyi gorebiliyorsaniz tam olarak kilitlenmemis demektir.

ADIKKAT: Batarya kartusunu daima kirmizi gõsterge görünmeyecek sekilde tam olarak takin. Yerine tam oturmazsa, aletten yanliliklareusebilir, sizin ya da cevrenizdeki kiisilerin yaralanmasina neden olabilir.
ADIKKAT: Batarya kartusunu zorlayarak takmayin. Kartus kolay bir sekilde kaymiryorsaogruyerlestirilmemis demektir.

Alet/batarya koruma sistemi

Bu alet bir alet/batarya koruma sistemi ile donatilmistir. Bu system motora giden gucu otomatik olarak keserek uzun alet ve batarya omru saglar. Alet veya batarya icin asagidaki durumlardan biri soz konusu oldugunda aletin isleyisi otomatik olarak durur:

Aşırı yük koruması

Alet/batarya, anormal derecede yuksek akimcekmesine neden olacak sekilde calistirilrsa alet otomatik olarak durur. Bu durunda aleti kapatin ve aletin asiri yuklenmesine neden GPLan uygulamayi kesen. Ardindan aleti acarak yeniden calistirin.

Aşirısinmakoruması

Alet/batarya aşi isindiğinda otomatik olarak durur ve lamba yanip söner. Bu durumda, yeniden calistirmadan once aletin sogumasini bekleyin.

Batarya kapasitesi yeterli olmadiginda, alet otomatik olarak durur. Bu durumda, bataryayi aletten cikarin ve bataryayi tekrar sarj edin.

Kalan batarya kapasitesinin gösterilmesi

Kalan batarya kapasitesini gostermesi icin batarya kartusu uzerindeki kontrl dugmesine basin. Gostergelambalarbirkac saniye yanar.

Sek.2: 1. Gösterge lambALAR 2. Kontrol Dügmesi

Gösterge lambalanı Kalan			kapasite
Yarıyor Kapalı Yanıp	sönüyor
			%75 ila %100
			%50 ila %75
			%25 ila %50
			%0 ila %25
			Bataryaı Şarj edin.
			Batarya arizalanmiş olabilir.

NOT: Kullanim kosullarina ve ortam sicutigiina baglilarak, gosterilen degerGPCK Kapasiteden birazfarklik gosterebilir.

NOT: Ilk (en soldaki) gõsterge lambasi, batarya koruma sistemi calistiginda yanip söner.

Anahtar islemi

Sek.3: 1.Anahtar tetik

DIKKAT: Batarya kartusunu alete takmadan once anahtar tetigin(doğru calistigindan ve birakildigianda "OFF" (kapali) konumuna donduugen den emin olun.

Aleti calistirmak icin, sadece anahtar tetigi cekin. Aletin calisma hizi anahtar tetik ustune daha fazla baski yapilarak artirilir. Durdurmak icin anahtar tetigi serbest birakin.

NOT: Yaklask 6 dakika boyunca anahtar tetigicekmeye devam ederseniz alet otomatik olarak durur.

NOT: Tam hiz modu acildiginda anahtar tetigi sonuna kadar cekmeseniz bile donus hizi en hizl olur.

Daha fazla bilgi icin tam hiz modu kismina bakin.

Lambayı açık duruma getirmek icin üğmesine bir saniye basin. Lambayı kapal duruma getirmek icin üğmesine tekrar bir saniye basin.

Lamba AÇİK durumdayken, lambayi açmak icin anahtar tetigi Çekin. Kapatmak icin, tetigi birakin. Lamba, anahtar tetik serbest birakildiktan yaklaşık 10 saniye sonra söner.

Lamba KAPALI durumdayken, tetik seksilse de lamba yanmaz.

NOT: Lamba durumunu teyit etmek icin tetigi cekin. Anahtar tetikcekildiginde lamba yaniyorsa lamba ACIK durumdadir. Lamba yanmiyorsa, lamba KAPALI durumdadir.
NOT: Alet aşi isindiğinda, isik bir dakika boyunca yanip söner ve arindan LED gostergesi kapanir. Bu durumda, aleti tekrar calistirmadan once sogutun.
NOT: Lamba lensini temizlemek icin kuru bir bez kullanin. Aydinlatmayi azaltacagicin lamba lensinin cizilmemesine dikkat edin.
NOT: Anahtar tetik cekilirken, lamba durumudehyigiistirilemez.
NOT: Anahtar tetik serbest birakildiktan yaklaksik 10 saniye sonra lamba durumu degistirilebilir.

Tersdonusmandaliislemi

Sek.6: 1. Ters donus mandali anahtari

ADIKKAT: Kullanmadan once donus yonunu daima kontrol edin.
ADIKKAT: Ters dondurme anahtarini sadece alet tamamen durduktan sonra kullanin. Donus yonunun alet durmadan once degistirmesi alete zarar verebilir.
ADIKKAT: Aleti kullanmadiginiz zaman, ters dondurme anahtarini daima notr konumuna ayarlayin.

Bu aletin donus yonunu degistirmek icin bir ters dondurme anahtari vardir. Ters dondurme anahtarina saat yonunde donus icin A tarafindan tersi yonde donus icinse B tarafindan bastirin.

Ters dondurme anahtar niotr konumundayken tetik anahtar cekilemez.

Uygulama modunun degişirilmesi

DarbeGPCUNNdeiistirilmesi

Darbe gucunü dört kademeli olarak degiştiirebilirsiniz: 4 (maks.), 3 (sert), 2 (orta) ve 1 (yumusak).

Böylece yapilan iège uygun bir sikistirma saglanir.

duğmesine her basildiginda darbe gucu seviyesi degisir.

Anahtar tetigi biraktiktan sonra yaklasik bir dakika icinde darbe gucunu degistirebilirsiniz.

NOT: veya duğmesine basarsaniz darbe güçünüdehyşirmek icin sureyi yaklasik bir dakika uzatabilirsiniz.

Sek.7

Uygulama modu (PaneldeGPCıntülenen darbeGPCU derecesi)	Maksimum darbe Amaç
4 (Maks.)	2.900 min-1	MaksimumGPC ve%Hizda sikiştirma. GPC ve%Hiz istendigiinde sikiştirma.
3 (Sert)	2.700 min-1	Maks. modan daha azGPC ve%Hizda sika(maks. moda kılışla daha kolay contrôle). GPC ve%Hiz istendigiinde sikiştirma.
2 (Orta)	1.900 min-1	Iyi bir bitirmenin gerekli olduğu durumlarda sikiştirma. Iyi kontralGPCune,ihtiyaniz olduğunda sikiştirma.
1 (Yumuşak)	1.200 min-1	VidaDMI kırilmasindan,isimmak,isin daha azGPCle sikiştirma. Küçuk,isplcivatalar ile ince ayara istiyaniz olduğnda sikiştirma.

Lamba açık.

NOT: Panel uzerindeki hiçbir lamba yanmazken duğmesine basmadan once anahtar tetigi bir kez cekin.

NOT: Batarya güünden tasarruf etmek,—in alet kapatildiginda anahtar panelindeki,—tum lambalar da kapanir.

Darbe gucunun derecesi, anahtar tetik alet calismayacak kadar haficce cekilerek kontrol edilebilir.

Uygulama modunund degistirilmesi

Bu alet, civatalari kontrollü bir sekilde vidalamak icin kullanimi kolay birkac uygulama modu kullanir.

dugmesine her basildiginda uygulama modu turu degisir.

Anahtar tetiigi biraktiktan sonra yaklaik bir dacika icinde uygulama modunu degistirebilirsiniz.

NOT: veya dugmesine basarsaniz uygulama modunu degistirmek icin sureyi yaklaik bir dakika uzatabilirsiniz.

Sek.8

Uygulama modu (Panelde:görüntülenen destek Türü)	Özellik Amaç
Civata modu Saat:yönunde	Bu mod, surekli olarak eşit torkla vidalamayi tekrarlamaya yardimci olur. Bu mod, aşırı sikma sonucu civata/somunla-rin kırilmaz riskini azaltmaya da yardimci olur. Saatin aksi:yönunde Bu mod, civatanınduşmesini engellemeye yardimci olur. Alet saatin aksi:yönunde döner durumda bir civatayi gezehirken civata/somun yeteri kadar gezehetildikten sonra alet otomatik olarak durur veya yavaşlar. NOT: Vidalamayıdurdurma zamanlaması, civata/somun Türüne ve vidalanacak malzemeye göşigkeit. Bu modu kullanmadan.Once bir deneme vidalaması yapın.	Saat:yönunde Civatalarin aşırı sikmasınlerele. Saatin aksi:yönunde Civatalari gezşetme.
Civata modu (1) MODE	Saat:yönunde Alet, darbe uygulamaya bxilar beşlamaz otomatik olarak durur. Saatin aksi:yönunde Darbe gücu 4'tür. Alet, darbe uygulamayibirakir birakmaz otomatik olarak durur.	-
Civata modu (2) MODE	Saat:yönunde Alet, darbe uygulamaya bxladıriage andan itibaren)yaklaşık 0,5 saniye sonra otomatik olarak durur. Saatin aksi:yönunde Darbe gücu 4'tür. Alet, darbe uygulamayibirakträgingandan itibaren)yaklaşık 0,2 saniye sonra otomatik olarak durur.	-
Civata modu (3) MODE	Saat:yönunde Alet, darbe uygulamaya bxladıriage andan itibaren)yaklaşık 1 saniye sonra otomatik olarak durur. Saatin aksi:yönunde Alet, darbe uygulamayibiraktiktan sonra donuşuyavaşlatir.	-

Lamba açık.

NOT: Panel uzerindeki hiçbir lamba yanmazken dugmesine basmadan once anahtar tetigi bir kez cekin.

NOT: Batarya güünden tasarruf etmek icin alet kapatildiginda anahtar panelindeki:tum lambalar da kapanir. Uygulama modunun turu, anahtar tetik alet calismayacak kadar hafifcecekilerek kontrl edilebilir.

Tam hiz modu

Sek.9: 1. Dugme 2. Lamba

Tam hiz modu acildiginda anahtar tetigi sonuna kadar cekmeseniz bile alel hizi en hizi olur. Tam hiz modu kapatildiginda alel hizi, anahtar tetige uyguladiginiz basinc artikca artar.

Tam hiz modunu açmak icin #duğmesine basin ve basili tutun. Tam hiz modunu kapatmak icin #duğmesine tekrar basin ve basili tutun.

Tam hiz modu açikken lamba yanar.

NOT: Darbe güü modu/otomatik durma modu degi-sikliginden sonra da tam hij modu devam eder.

Elektronik fonksiyon

Elektrikli frem

Bu alet bir elektrikli fren ile donatilmistir. Anahtar tetik birakildiktan sonra alet surekli olarak cabucak calismayi durduruyorsa alete Makita servis merkezindebakim yaptirin.

MONTAJ

ADIKKAT: Alet üzerinde herhangi bir is yapmadan once aletin kapali ve batarya kartusunun ayrilmis oldugundan daima emin olun.

Doğru darbeli lokma anahtarinin seçilmesi

Civatalar ve somunlar icin daima dokru buyuklukte bir darbeli lokma anahtari kullanin. Darbeli lokma anahtarin doğru buyuklukte olmaması sikma torkunun yanlis ve dizensiz olmasina ve/veya civata ya da somunda hasara yol acar.

Darbeli lokma anahtarinin takilması veyaçikarilması

Istege baglaksesuar

ADIKKAT: Darbeli lokma anahtarin takmadan once, darbeli lokma anahtarinin ve montaj kisminhasar gormediginden emin olun.

ADIKKAT: Darbeli lokma anahtarin taktiktan sonra, siki bir sekilde sabitlendigiinden emin olun. Eger disari cikiyorsa, anahtari kullanmayin.

NOT: Darbeli lokma anahtari takma sekli, aletin uzerindeki kare uclu gele me anahtarinin turune baglir olarak degisir.

Halkayayli alet

Model TW007G

O-halkası ve pimsiz darbeli lokma anahtarı icin

Sek.10: 1. Darbeli lokma anahtari 2. Kare uclugeme anahtari 3. Halka yay

Darbeli lokma anahtarin, yerine kilitlenene kadar kare ucluGeorge anahtarina bastirin.

Darbeli lokma anahtarini cikarmak icin onu cekip cikarmaniz yeterlidir.

O-halkası ve pimli darbeli lokma anahtari icin

Sek.11: 1. Darbeli lokma anahtari 2. O-halkasi 3. Pim

O-halkasini darbeli lokma anahtarindaki oluktan disari cikarin ve pimi darbeli lokma anahtarindan cikarin. Darbeli lokma anahtarin, darbeli lokma anahtarindaki delik kare uclu gearme anahtarindaki delikle hizalanacak sekilde kare uclu geme anahtarina takin. Pimi, darbeli lokma anahtarindaki ve kare uclu gearme anahtarindaki delige gecirin. Sonra O-halkasini pimi tutmasi incn darbeli lokma anahtarindaki oluga tekrar geirin.

Darbeli lokma anahtarini cikarmak icin takma islemlerini tersinden uygulayin.

Maşali pimli alet

Model TW008G

Hafif geçme masali pimli alet icin

Sek.12: 1. Darbeli lokma anahtari 2. Delik 3. Kare uclu gearme anahtari 4. Ma salipim

Lokma anahtarin takmak icin lokma anahtarinin yan tarafindaki deligi kare uclu gearme anahtari üzerindeki masali pimle hizalayin ve ardindan kare uclugeme anahtarina dokru, yerine kilitlenene kadar itin. Gerekirse hafifice vurun.

Lokma anahtarini cikarmak icin onu cekip cikarmaniz yeterlidir.

Siki geçme masali pimli alet icin

Istege baglaksesuar

Sek.13: 1. Darbeli lokma anahtari 2. Delik 3. Kare uclu ge methane anahtari 4. Ma sali pim

Lokma anahtarin takmak icin lokma anahtarin yan tarafindaki deligi kare uclu gearme anahtari uzerindeki masali pimle hizalayin ve ardindan kare uclu gearme anahtarina dokru, yerine kilitlenene kadar itin. Gerekirse hafifice vurun.

Lokma anahtarini cikarmak icin lokma anahtarindaki delikten masali pime bastirin ve lokma anahtarini kare uclu gearme anahtarindan cekerek cikarin.

NOT: Siki geçme masali pim, lokma anahtarin Çikarmak icin cok siki geçmis olabilir.

Bu durumda siki geleme masali pime sonuna kadar bastirin ve lokma anahtarini kare uclu geleme anahtarindan cekerek icarin.

Kancanin takilmasi

UYARI: Asma/montaj parçalarini yalinizca kullanim amaçlarina uygun kullanin,örnegin,islerarasinda ve is aralarinda aleti bir alet kemerine asmak gibi.
AUYARI: Cok fazla yuk veya dizensiz fazla yukleme aletin hasar gormesine neden olarak yaralanmaya yol acabilecegi icin kancayi asiri yuklememeye dikkat edin.
DAKKAT: Kancayi takarken kancayi daima vida ile iyice sabitleyin. Sabitlenmezse kanca aletten cikabilir ve yaralanmaya neden olabilir.
ADIKKAT: Tutmayi birakmadan once aleti gvenli bir sekilde astiginizdan emin olun. Yetersiz veya dengesiz takmak duşmeye ve yaralanmaniza neden olabilir.
Sek.14: 1. Oluk 2. Kanca 3. Vida

Kanca aletin geçici birsure asilmasina yarar. Bu kanca aletin her iki yanina da takilabilir. Kancayi takmak icin, onu alet govdesinin her iki yanindaki oluklardan birineGPCirin ve sonra bir vida ile sabitleyin.Cikarmak icin, vidayi gesetin ve sonra disari cekip alin.

Bilezik

Ulkeye ozgu

ADIKKAT: Bilezigi kullanimdan once, mesnetin ve bilezigin sabitlenmis oldugundan ve hasarli olmadigindan daima emin olun.
ADIKKAT: Asma/montaj parçalarini sadece kullanim amaçları不得不krultusunda kullanin. Kullanim amaci disinda kullanmak kaza veya yaralanmaya neden olabilir.

Sek.15: 1.Mesnet 2.Bilezik 3.Vidalar

Bilezik, aleti kaldiraçla asmak icin kullanıslidir. Once,ipi bileziktenGPCIRIN.Ardindan aleti kaldiraçla havaya kaldirin.

KULLANIM

ADIKKAT: Batarya kartusunu daima yerine kilitlenenedeksonuna kadar itin.Kirmizi gostoergeyi gorebiliyorsaniz tam olarak kilitlenmemis demektir. Kirmizi gostoerge gorunmeyecek sekilde tam olarak oturtun.Aksi takdirde,batarya Kartusu kazara aletten kayipduşerek operatörun veya etrafindakilerin yara-lanmasina neden olabilir.

Sek.16

Aleti sikica tutun ve darbeli lokma anahtarini civata veya somun uzerine yerlestirin. Aleti calistirin ve uygun sikma suresi kadar sikma uygulayin.

Dogru sikma torku; civatanin tipine ve boyutuna, siklacak is parcasinin malzemesine vb. etkenlere gore degisebilir. Sikma torku ve sikma suresiarasindaki iliski sekillerde gosterilmektedir.

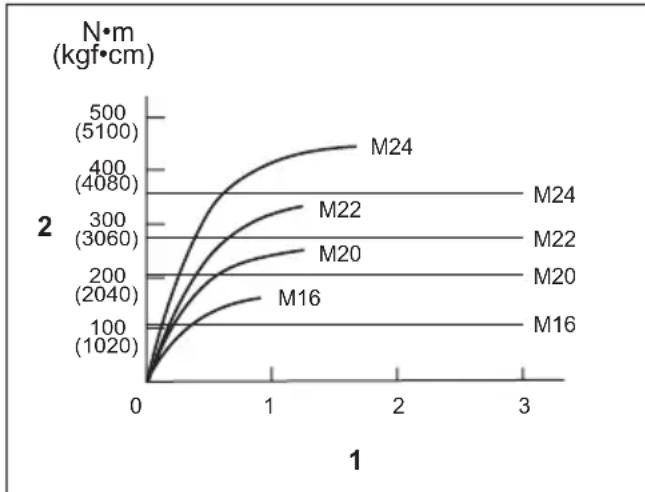

Maks. darbe modu (4) ile standart civata înOCRUGsikma torku

1. Sikma suresi (saniye) 2. Sikma torku

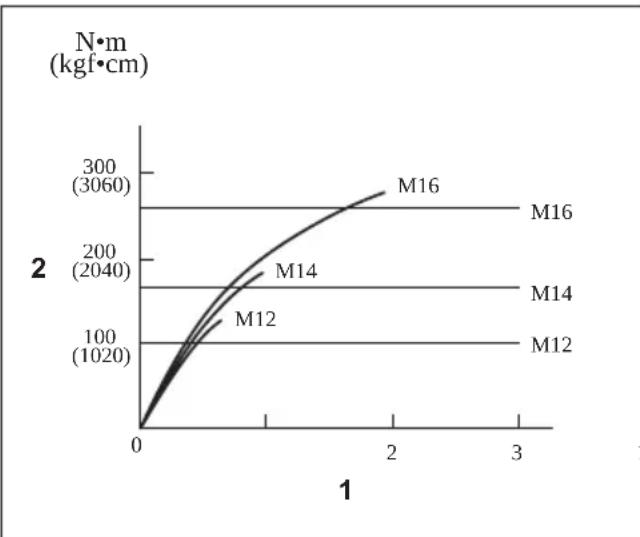

Maks. darbe modu (4) ile yuksek germe civatasi ici不得不 doğru sikma torku

1. Sikma suresi (saniye) 2. Sikma torku

NOT: Aleti diz bir sekilde civata ya da somunun üstüne gelecek sekilde tutun.

NOT: Asiri sikma torku civataya/somuna ya da darbeli lokma anahtarina zarar verebilir. Isinize baslamadan once, civataniz ya da somununuz icinogrupsikma suresini belirlemek icin daima bir denemecalismasi yapin.

NOT: Alet batarya kartuș boşalincaya kadar araliksiz calistirilrsa, yeti bir batarya kartușuyla devam etmeden once aleti 15 dakika dinlendirin.

Sikma torku asagidakiler dahil cok ceşitli faktörlerden etkilenir. Sikmadan sonra daima bir tork anahtari ile torku kontrol edin.

1. Batarya kartu tam boşalmaya)yakınken voltaj)duser ve sikma torku azalir.

2. Darbeli lokma anahtari

3. Doğru boyutta darbeli lokma anahtarinin kullanilmaması, sikma torkunda azalmaya neden olur.

4. Asinmis bir darbeli lokma anahtari (altigen ucta ya da kare ucta asinma), sikma torkunda azalmaya neden olur.

5. Civata

Tork katsayisi ve civata sinifi ayni olsa da, uygun sikma torku civatanin capina gore farklilik gosterreichektir.
Civata caplari ayni olsa da, uygun sikma torku tork katsayisi, civata sinifi ve civata uzunluğuna gore farkilik österecekir.

1. Kardan kavramasi ya da uzatma cubugu kulla-nilmasi darbeli anahtarin sikma gucunu biraz dusurur. Bunu daha uzun sure sikma uygulayarak dengeleyin.
2. Aletin ya da baglanacak malzemenin vidalama pozisyonunda tutulma bicimi torku etkiler.
3. Aletin dusuk hizda calistirilmasi sikma torkunda bir azalmaya neden olur.

BAKIM

ADIKKAT: Muayene ya da bakim yapmadan once aletin kapali ve batarya kartusunun cikartilmis oldugundan daima emin olun.

ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renkdehyisi, deformasyon vya Çatlaklar olusabilir.

Aleti EMNIYETL ve CALIŞMAYA HAZIR durumda tutmak icin onarimal, baska her turlu bakim ve ayar-lamalar daima Makita yedek parçaları kullanilarak Makita yetkili servis merkezleri veya Fabrikanten Servis Merkezleri tarafindan yapilmaldir.

ISTEGE BAGLIAKSESUARLAR

ADIKAT: Bu aksesuarlar ve ek parçalar bu el kitabinda belirtilen Makita aletiniz ile kullanilmak icin tavsiye edilmektedir. Herhangi baska bir aksesuar ya da ek parca kullanilması insanlar icin bir yaralanma risi getirebilir. Aksesuarlari ya da ek parçaları yalinizca belirtilmis,—olan kullanim amaclarina uygun olarak kullanin.

Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyar-saniz bulundugunuz yerdeki yetkili Makita servisine basvurun.

Darbeli lokma anahtari
Uzatma cubugu
Kardan kavramasi
Pim 4 Seti (Sadece TW008G için)
Lokma uzatmasi
Uzatma kolu
- Original Makita batarya ve Şarj aleti

NOT: Listedekiparcalarin bazilaralet paketi iceri-sinde standart aksesuar olarak dahil edilmis olabilir. Bunlar ulkeden ükeye farkllik gosterebilir.

Makita Europe N.V.

Jan-Baptist Vinkstraat 2,

3070 Kortenberg, Belgium

Makita Corporation
