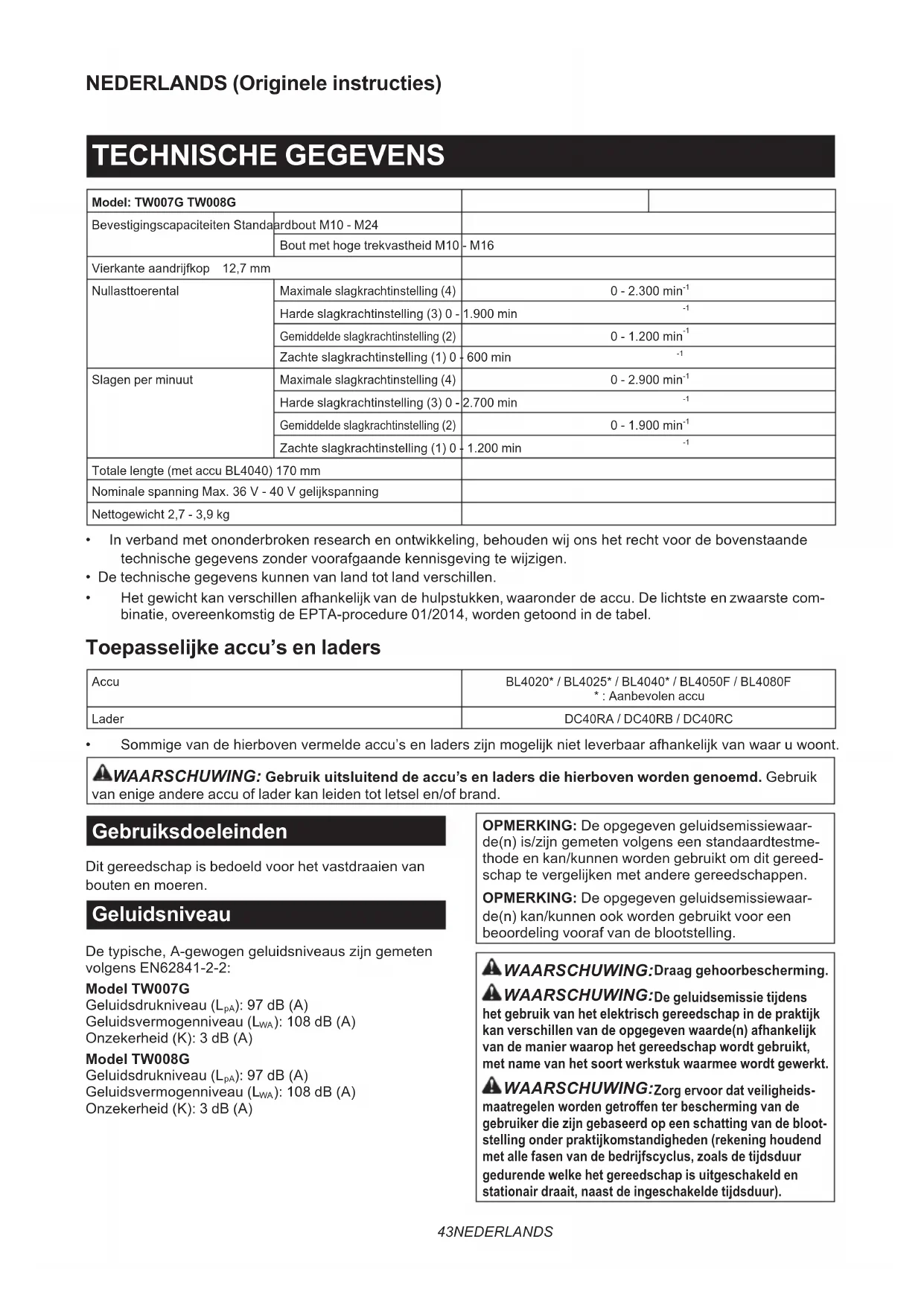

GEBRUIKSAANWIJZING TW008GZ MAKITA

Model: TW007G TW008G
Bevestigingscapaciteiten Standaardbout M10 - M24
		Bout met hoge trekvastheid M10 - M16
Vierkante aandrijfkop 12,7 mm
Nullastoerental	Maximale slagkrachtinstelling (4)	0 - 2.300 min-1
	Harde slagkrachtinstelling (3) 0 -	1.900 min	-1
	Gemiddelde slagkrachtinstelling (2)	0 - 1.200 min-1
	Zachte slagkrachtinstelling (1) 0 -	600 min	-1
Slagen per minut	Maximale slagkrachtinstelling (4)	0 - 2.900 min-1
	Harde slagkrachtinstelling (3) 0 -	2.700 min	-1
	Gemiddelde slagkrachtinstelling (2)	0 - 1.900 min-1
	Zachte slagkrachtinstelling (1) 0 -	1.200 min	-1
Totale lenghte (met accu BL4040) 170 mm
Nominale spanning Max. 36 V - 40 V gelifikspanning
Nettogewicht 2,7 - 3,9 kg

In verband met ononderbroken research en ontwikkeling, behouden wij ons hetrecht voor de bovenstaande technische gegevens zonder voorafgaande kennisgeving te wijzigen.
- De technische gegevens können van land tot land verschillen.
- Het gewicht kan verschillen afhankelijk van de hulpstukken, waaronder de accu. De Lichtste en zwaarde combinatie, overeenkomstig de EPTA-procedure 01/2014, worden getoond in de tabel.

Toepasselijkke accu's en laders

Accu	BL4020* / BL4025* / BL4040* / BL4050F / BL4080F *: Aanbevolen accu
Lader	DC40RA / DC40RB / DC40RC

Sommige van de hierboven vermelde accu's en laders zichen möglichn Niet leverbaar afhankelijk van waar u woont.

WAARSCHUING: Gebruik uitsluitend de accu's en laders die hierboven worden genoemd. Gebruik enige andere accu of lader kan leiden tot letsel en/of brand.

Gebruiksdoelseinden

Dit gereedschap is bedoeld voor het vastdraaien van bouten en moeren.

Geluidsniveau

De typische, A-gewogen geluidsniveauaus zijn gemeten volgens EN62841-2-2:

Model TW007G

Geluidsdrukniveau (L_pA) : 97 dB (A)

Geluidsvermogenniveau (L_WA) :108 dB (A)

Onzekerheid (K): 3 dB (A)

Model TW008G

Geluidsdrukniveau (L_pA) :97 dB (A)

Geluidsvermogenniveau (L_WA) :108 dB (A)

Onzekerheid (K): 3 dB (A)

OPMERKING: De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijkken met andere gereedschappen.

OPMERKING: De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gebrukt voor eenbeordeling vooraf van de blootstelling.

WAARSCHUWING:Draag gehoorbescheming.

WAARSCHUWING:De geluidsemissieijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.

WAARSCHUWING:Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zichen gebaseerd op een schatting van de blootstelling onder practijkomstandigheden (rekening houdend met allefasen van de bedrijfscylus,zoals de tijsduur gedurende welke het gereedschap isuitgeschakeld en stationair draait,naast de ingeschakelde tijsduur).

Trilling

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN62841-2-2:

Model TW007G

Gebruikstoepassing: bevestigen met behulp van slagwerking van bevestigingsmiddelen tot de maximalecapaciteit van het gereedschap

Trillingsemissie (a_h) .. 19,7m / s^2

Onzekerheid (K): 1,5 m/s²

Model TW008G

Gebruikstoepassing: bevestigen met behulp van slagwerking van bevestigingsmiddelen tot de maximalecapaciteit van het gereedschap

Trillingsemissie (a_h) : 19,7 m/s

Onzekerheid (K): 1,5 m/s²

OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/ können worden gebruikt om dit gereedschap te vergelijkden met andere gereedschappen.

OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING: De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven Waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter beschering van de gebruiker die zichen gebaseerd op een schatting van de blootstelling onder practijkomstandigheden (rekening houdend met allefasen van de bedrijfscylus, zoals de tijsduur gedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijsduur).

EG-verklaring van conformiteit

Alleen voor Europese landen

De EG-verklaring van conformiteit is bijgevoegt als Bijlage A bij deze gebruiksaanwijzing.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING: Lees alle veiligheids-waarschuwingen, aanwijzingen, afbeeldingen en technische gegevens behorend bij dit elektrische gereedschap aandachtig door. Als u nicht alle onderstaande aanwijzingen naleeft, kan dat resulteren in brand, elektrische schokken en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

De term "elektrisch gereedschap" in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van het Lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos).

Veiligheidswaarschuwingen voor een accuslagmoersleutel

1. Houd elektrisch gereedschap vast bij het geïsoleerde oppervlak van de handgrepen wanner u werkt opplaatsen waar het bevestigingsmaterial in aanraking kan komen met verborgen bedrading. Wanner bevestigingsmaterialen in aanraking komen met onder spanning staande draden, zullen de Niet-geïsoleerde meta-len delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.
2. Draag oorbeschemers.
3. Controller de slagdop nauwkeurig op slijtage, scheuren of beschadiging alvorensudeau op het gereedschap te monteren.
4. Houd het gereedschap stevig vast.
5. Houd uw handen uit de buurt van draaiende onderdelen.
6. Raak de slagdop, de bout, de moer of het werkstuk Niet onmiddelijk na gebruik aan. Zij hunnen bijzonder heet zich en brandwonden op uw huid veroorzaken.
7. Zorg ervoor dat u stevig staat op een vast ondergrond. Bij gebruik van het gereedschap op een hoge plaats dient u ervoor te zorgen dat niemand beneden u aanwezig is.
8. Het juiste aandraaimoment kan verschillen afhankelijk van de soort en maat van de bout. Controller het aandraaimoment met een momentsleutel.
9. Verzeker uervaan dat er geen elektriciteitskabels, waterleidingen, gasleidingen, enz. zich die een gevaarlijke situatie zouden könnenveroorzaken als ze worden beschadigd door het gebruik van dit gereedschap.

BEWAAR DEZE VOORSCHRIFTEN.

WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht.

VERKEERD GEBRUIK of het Niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.

Belangrijke veiligheidsinstructies voor een accu

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoorde accu worden gebruikt, alvorens de accu in gebruik te nemen.
2. Haal de accu Niet uit elkaar en saboteer hem Niet. Dit kan leiden tot brand, buitensporigeitte of een explosie.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddelijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zelfs een ontploffing veroorzaken.
4. Als elektrolyt in uw ogen isterechtgekomen, spoelt u uw ogen met schoon water en roept u onmiddelijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheidveroorzaken.
5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal.
(2) Bewaar de accu Niet in een bak waarin andere metalen voorwerpen zoals spijkers, Munten e.d. worden bewaard.
(3) Stel de accu Niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zichn van een groe stroomafgifte, oververhitting, brandwonden, en zelfs defecten.

1. Bewaar en gelebruik het gereedschap en de accu Niet opplaatsen waar de temperatuur kan oplopen tot 50^ of hoger.
2. Werp de accu nooit in het vuur, ook nicht wanner hij zwaar beschadigd of volledig versleten is. De accu kan ontploffen in het vuur.
3. Laat de accu Niet vallen, sla er geen spijker in, snijd er Niet in, gooier net mee en stoot hem Niet wegen een hard voorwerp. Dergelijkke handelingen können leiden tot brand, buitensporige hitte of een explosie.
4. Gebruik nooit een beschadigde accu.
5. De bijgeleverde lithium-ionbatterijen zijn onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen.

Voor commercieel transport en dergelijkde doorderden en transporteurs moeten speciale vereisten ten aanzien van verpakking en etikettering worden nageleefd.

Als voorbereiding van het artikel dat worden getransporteerd is hetoodzakelijk een expert op het gebied van gevaarlijke stoffen te raadplegen. Houd u tevens aan möglichst strengere nationale regelgeving.

Blootliggende contactpunten moeten worden afgedekt met tape en de accu要去zadanig worden verpakt dat deze Niet kan bewegen in de vergpakking.

1. Wanneer u de accu wilt weggooien, verwijdert u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu deplaatselijke voorschriften.

2. Gebruik de accu's uitsluitend met de gereedschappen die door Makita+zijn aanbevolen. Als de accu's worden aangebracht in nicht-compatibele gereedschappen, kan dat leiden tot brand, buitensporige warmteontwikkeling, een explosie of lekkage van elektrolyt.

3. Als u het gereedschap gedurende een langtijd Niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd.
4. Tijdens en na gebruik, kan de accu heet worden waardoor brandwonden of koude brandwonden+kunnen worden veroorzaakt. Wees voorzichtig bij het hanteren van een hare accu.
5. Raak de aansluitpunten van het gereedschap Niet onmiddelijk na gebruik aan,ondat deze heet genoeg hunnenzem brandwonden teveroorzaken.
6. Zorg ervoor dat geen steenslag, stof of grond vast kommt te zitten op/in de aansluitpunten, openingsen en groeven van de accu. Hierdoor kan oververhitting, brand, een barst en een storing in het gereedschap of de accu ontstaan waardoor brandwonden of persoonlijk letsel+kennen ontstaan.
7. Behalve indien gebruik van het gereedschap is toegestaan in de buurt van hoogspanningsleidingen, mag u de accu Niet gebruiken in de buurt van een hoogspanningsleiding. Dit kan leiden tot een storing of een defect van het gereedschap of de accu.
8. Houd de accu uit de buurt van kinderen.

BEWAAR DEZE INSTRUCTIES.

ALETOP: Gebruik uitsluitend originele Makita accu's. Het gebruik van Niet-originele accu's, of accu's die zich gewijzigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schadeverozaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanner u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opniew op. Te lang opladen verkort de levensduur van de accu.
3. Laad de accu op bij een omgevingstempoatuur tussen 10^ en 40^ . Laat een warmer accu afkoelen alvorens hem op te laden.
4. Als de accu Niet worden gebruikt, verwijdert u hem vanaf het gereedschap of de lader.
5. Laad de accu op als u deze gedurende een langeijd (meer dan zes maanden) Niet gaat gebruiken.

BESCHRIJVING VAN DE FUNCTIONS

ALET OP: Zorg alsijd dat het gereedschap isuitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren.

De accu aanbrengen en verwijderen

ALET OP: Schakel het gereedschap algijd uit voordat u de accu aanbrengt of verwijdert.
ALETOP: Houd het gereedschap en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu nicht stevig vasthoudt, hunnen deze uit uw handen glippen en het gereedschap of de accu beschadigen, of kan persoonlijk letsel wordenveroorzaakt.

Fig.1: 1. Rood deel 2. Knop 3. Accu

Om de accu te verwijderen versuscuift u de knop aan de voorkant van de accu en schuift u tegelijkertijd de accuuit het gereedschap.

Om de accu aan te brengen lijnt u de lip op de accuuit met de groef in de behuizing en duwt u de accu op zichn plaats. Steek de accu zo ver möglichk in het gereedschap tot u een klikgeluid hoog. Wanner het rode deel zichtaar is, Zoals aangegeven in de afbeelding, is de accu Niet geheel vergrendeld.

ALET OP: Breng de accu.altijd helemaal aan totdat het rode deel Nieteer zichtaar is. Als u dit nicht doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden.
ALET OP: Breng de accu Niet met kracht aan. Als de accu Niet gemakkelijk in het gereedschap kan worden geschoven, worden dieze nicht goed aangebracht.

Gereedschap-/accubeveiligingsssysteme

Het gereedschap is voorzien van een gereedschap-/ accubeveiligingssysteme. Dit system schakelt automatisch de voeding maar de motoruit om de levensduur van het gereedschap en de accu te verlengen. Het gereedschap kan tijdens het gebruik automatisch stoppen als het gereedschap of de accu aan een van de volgende omstandigheden worden blootgesteld:

Overbelastingsbeveiling

Wanner het gereedschap/de accu worden bediend op een manier waarop een abnormaal hoge stroomsterkte wordt getrokken, stopt het gereedschap automatisch. WannerDat gebeurt, schakelt u het gereedschapuit en stopt u de toepassing die ertoe leidde dat het gereedschap oververhit raakte. Schakel verwolgens het gereedschap in om het wee te starten.

Oververhittingsbeveiling

Wanner het gereedschap of de accu oververhit is, stopt het gereedschap automatisch en knippert de lamp. Laat in die situatie het gereedschap afkoelen voordat u het gereedschap wee inschakelt.

Als de acculading onvoldoende is, stopt het gereedschap automatisch. In dit het geval verwijdert u de accu vanaf het gereedschap en laadt u de accu op.

De resterende acculading controleren

Druk op de testknop op de accu om de resterende accumulating te zien. De indicatorlampjes branden gedurende enkele seconden.

Fig.2: 1. Indicatorlampjes 2. Testknop

Indicatorlampjes Resterende			acculading
Brandt Uit	Knippert
			75% tot 100%
			50% tot 75%
			25% tot 50%
			0% tot 25%
			Laad de accu op.
			Er kan een storing+zijn opgetreden in de accu.

OPMERKING: Afhankelijk van de gebruiksomstandigden en de omgevingstemperatuur, is het mogelijk dat de aangegeven acculading verschilt van de werkelijkke acculading.

OPMERKING: Het eerste (meest linker) indicator-lampje knippert wanner het accubeveiligingsssystem in werkig is getreden.

De trekkerschakelaar gebruiken

Fig.3: 1.Trekkerschakelaar

ALLET OP: Alvorens de accu in het gereed-schap teplaatsen, moet u altijd controlleren of de trekkerschakelaar goed werkt en bij het loslaten terugkeert maar de stand "OFF".

Om het gereedschap te starten, knijpt u gewoon de trekkerschakelaar in. Hoe harder u de trekkerschakelaar inknijpt, hoe sneller het gereedschap draait. Laat de trekkerschakelaar los om het gereedschap te stoppen.

OPMERKING: Het gereedschap stopt automatisch wanneer u de trekkerschakelaar gedurende ongeveer 6 Minutes ingeknepen houdt.

OPMERKING: Wanner de maximaal-toerentalfunc-tie is ingeschakeld, wordt de draaisnelheid het hoogst, zelfs als u de trekkerschakelaar Niet helemaal inknijpt.

Raadpleeg voor gedetailleerde informatatie het tekstdeel over de maximaal-toerentalfunctionie.

De lamp op de voorkant gebruiken

ALET OP: Kijk Niet direct in het lampllicht of in de Lichtbron.

Fig.4: 1. Lamp
Fig.5: 1.Knop

Om de lampstatus in te schakelen, houdt u de

knop ⑥ gedurende eén seconde ingedrukt. Om de lampstatus uit te schakelen, houdt u de knop ⑥ nogmaals gedurende eén seconde ingedrukt.

Als de lampstatus is ingeschakeld, knijpt u de trekkerschakelaar in om de lamp in te schakelen. Om uit te schakelen, LAST U hem los. Ongeveer 10 seconden nadat u de trekkerschakelaar hebt losgelaten, gaat de lamp uit.

Wanner de lampstatus uitgeschakeld is, zal de lamp nicht gaan branden, ook al knijpt u de trekkerschakelaar in.

OPMERKING: Om de lampstatus te controleren, knijpt u de trekkerschakelaar in. Als de lamp gaat branden wanner u de trekkerschakelaar inknijpt, is de lampstatus ingeschakeld. Als de lamp Niet gaat branden, is de lampstatus uitgeschakeld.
OPMERKING: Wonneer het gereedschap oververhit is, knippert het Licht gedurende een minuut waarna het LED-display uit gaat. In dat geval maar u het gereedschap afkoelen alvorens het wee in gebruik te nemen.
OPMERKING: Gebruik een droge doeok om vuil van de lens van de lamp af te vegen. Wees voorzichtig dat u de lens van de lamp Niet bekrast omdat dan de verlichting minder worden.
OPMERKING: U kurz de lampstatus nicht omschakelen, zolang de trekkerschakelaar worden ingeknepen.
OPMERKING: Ongeveer 10 seconden na het loslaten van de trekkerschakelaar(Int u de lampstatus omschakelen.

De omkeerschakelaar bedieren

Fig.6: 1. Omkeerschakelaar

ALET OP: Controller altijd de draairichting alvorens het gereedschap te starten.
ALET OP: Verander de stand van de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekomen. Als u de draairichting verandert verwijl het gereedschap nog draait, kan het gereedschap beschadigd raken.
ALET OP: Zet de omkeerschakelaar.altijd in de neutrale stand wanner u het gereedschap nicht gebruikt.

Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerschakelaar in vanaf kanf A voor de draairichting rechtsom, of vanaf kanf B voor de draairichting linksom.

Wanner de omkeerschakelaar in de neutrale stand staat, kan de trekkerschakelaar nicht worden ingeknepen.

De bedieningsfunctie veranderen

Wijzigen van de slagkracht

U kurz de slagkracht in vier stappen instellen: 4 (maximaal), 3 (hard), 2 (gemiddeld) en 1 (zacht).

Zo kurz u de Beste aandraaikracht voor het te verrachten werk kiezen.

Het niveau van de slagkracht verandert elke keer wanner u op de knop drukt.

U kurz de slagkracht veranderen binnen ongeveer een minuut nadat u de trekkerschakelaar hebt losgelaten.

OPMERKING: U kurz de tijdsduur gedurende welke u de slagkracht kurz veranderen verlengen met ongeveer een minuut door op de knop of de knop te drukken.

Fig.7

Bedieningsfunctie (Slagkrachtniveau aangegeven op het bedieningspaneel)	Maximaal aantal slagen Doel
4 (maximaal) 1 2 3 4 -12	2.900 min-1	Vastdraaien met de maximale kracht en snelheid. Vastdraaien wonneer kracht en snelheid gewenst+zijn.
3 (hard) 1 2 3 4 -12	2.700 min-1	Vastdraaien met minder kracht en snelheid dan in de Maximaal-stand (gemakkelijk te controleren dan in de Maximaal-stand). Vastdraaien wonneer kracht en snelheid gewenst+zijn.
2 (gemiddeld) 1 2 3 4 -12	1.900 min-1	Vastdraaien wonneer een goede afwerkingoodzakelijk is. Vastdraaien wonneer u voldoende en doseerbare kracht nodig hebt.
1 (zacht) 1 2 3 4 -12	1.200 min-1	Vastdraaien met minder kracht om schroefdraadbrecuk te vermijden. Vastdraaien wonneer u precies moet+kunnen bijregelen bijkleine maat boutein.

: Het lampje brandt.

OPMERKING: Als geen van de lampjes op het bedieningspaneel brandt, knijpt u de trekkerschakelaar eenmaal in voordat u op de knop drukt.

OPMERKING: Alle lampjes op het bedieningspaneel gaan zich wanner het gereedschap isuitgeschakeld om acculading te besparen. De groote van de slagkracht kan worden gecontroleerd door de trekkerschakelaar heblicht in te knijpen zodat het gereedschap nog Niet in werkung treedt.

De bedieningsfunctie veränderen

Dit gereedschap is uitergerust met meerere gebruiksvriendelijk bedieningsfuncties voor het indraaien van bouten met nauwkeurige controle.

Het type bedieningsfunctie verandert elke keer wanner u op de knop drukt.

U kun t de bedieningsfunctie veranderen binnen ongeveer een minuut nadat u de trekkerschakelaar hebt losgelaten.

OPMERKING: U(Int) de tijsduur gedurende welke u de bedieningsfunctie kunt veranderen verlengen met onceveer een minuut door op de knop of de knop te drukken.

Fig.8

Bedieningsfunctie(Hulpfunctie aangegeven op hetbedieningspaneel)	Werking Doel
Boutfungtie Rechtsom	Deze functie helpt om continu schroeven erin te draaien met hetzelfde aandraaimoment. Deze functie helpt ook de kans te verkleinen dat de bouten/moeren breken als gevolg van te strak vastdraaien.LinksomDeze functie helpt voorkomen dat een bout eraf valt. Bij het losdraaien van een bout waarbij het gereedschap linksom draait, za het gereedschap automatisch stoppen of lang-zamer gaan draaien zodia de bout/moer voldoende los zit. OPMERKING:De timing waarmee het indraaien stopt is afhankelijk van het type bout/moer en het materiaal waarin worden gedraaid. Test het indraaien voordat u deze functiegebruikt.	RechtsomVoorkomen dat bouten te strak worden vastgedraaid.LinksomLosdraaien van bouten.
Boutfungtie (1)MODE	RechtsomHet gereedschap stopt automatisch zodia de slagwerking is begonnen.LinksomDe slagkracht is 4. Het gereedschap stopt automatisch zodia de slagwerking is gestopt.	-
Boutfungtie (2)MODE	RechtsomHet gereedschap stopt automatisch ongeveer 0,5 seconde na het moment waarop de slagwerking is begonnen.LinksomDe slagkracht is 4. Het gereedschap stopt automatisch ongeveer 0,2 seconde na het moment waarop de slagwerking is gestopt.	-
Boutfungtie (3)MODE	RechtsomHet gereedschap stopt automatisch ongeveer 1 seconde na het moment waarop de slagwerking is begonnen.LinksomHet gereedschap gaat langzamer draaien nadat de slag- Werking is gestopt.	-

: Het lampje brandt.

OPMERKING: Als geen van de lampjes op het bedieningspaneel brandt, knijpt u de trekkerschakelaar eenmaal in voordat u op de knop drukt.

OPMERKING: Alle lampjes op het bedieningspaneel gaan zich wanner het gereedschap isuitgeschakeld om acculading te besparen. Het type bedieningsfunctie kan worden gecontrolererd door de trekkerschakelaar heel Licht in te knijpen zodat het gereedschap nog Niet in werkung treedt.

Maximaal-toerentalfunction

Fig.9: 1. Knop 2. Lampje

Wanner de maximaal-toerentalfunctie is ingeschakeld,
wordt het toerental van het gereedschap het hoogst,
zelfs als u de trekkerschakelaar Niet helemaal inknijpt.
Wanner de maximaal-toerentalfunctie isuitgeschak
keld, neemt het toerental van het gereedschap toe naar
mate u de trekkerschakelaar verder inknijpt.
Om de maximaal-toerentalfunctie in te schakelen,
houdt u de knop wcc ingedrukt. Om de maximaal-toer
rentalfunctie uit te schakelen, houdt u nogmaals de
knop wcc ingedrukt.
Het lampje brandt verwijl de maximaal-toerentalfunctie
is ingeschakeld.

OPMERKING: De maximaal-toerentalfunctie blijft ingeschakeld ook wonneer de slagkrachtfunctie of automatisch-stoppenfunctie worden veranderd.

Elektronische functie

Elektrische rem

Dit gereedschap is voorzien van een elektrische rem. Als het gereedschap continu niets nol stopt met werkden nadat de trekkerschakelaar is losgelaten, maar u het gereedschap onderhouden door een Makita-servicecentrum.

MONTAGE

ALET OP: Zorg alsijd dat het gereedschap isuitgeschakeld en de accu ervan is verwijderd alvorens enig werk aan het gereedschap uit te voeren.

Selecteren van de juiste slagdop

Gebruik aktijd de juiste maat slagdop voor het vastdraaien van bouteen en moeren. Het gebruik van een slagdop met een verkeerde maat za een onnauwkeurig en onregelmatig aandraaimoment en/of beschadiging van de bout of moer tot gevolg hebben.

Een slagdop aanbrengen of verwijdersen

Optioneel accessoire

ALET OP: Zorg ervoor dat de slagdop en het bevestigingsdeel Niet beschadigd zich voordat u de slagdop aanbrengt.

ALET OP: Nadat u de slagdop hebt aangebracht, controleert u of unde stevig vast zit. Alsdeze eraf komt, mag u hem nicht gebruiken.

OPMERKING: De manier waarop de slagdop worden aangebracht verschit afhankelijk van het type vierkante aandrijfkop van het gereedschap.

Gereedschap met een ringveer

Model TW007G

Voor een slagdop zonder O-ring en pen

▶ Fig.10: 1. Slagdop 2. Vierkante aandrijfkop 3. Ringveer

Duw de slagdop op de vierkante aandrijfkop tot hij op zichenplaats worden vergrendeld.

Om de slagdop te verwijderen, trekt u deze gewoon eraf.

Voor een slagdop met O-ring en pen

Fig.11: 1. Slagdop 2. O-ring 3. Pen

Verwijder de O-ringuit de groef in de slagdop en verwijder daarna de penuit de slagdop. Plaats de slagdop op de vierkante aandrijfkop zoday het gat in de slagdop isuitgelijnd met het gat in de vierkante aandrijfkop.

Steek de pen door het gat in de slagdop en het gat in de vierkante aandrijfkop. Breng daarna de O-ring weer op+zijn oorspronkelijke plaats in de groef in de slagdop aan, zodat de pen op+zijnplaats worden gehonden.

Om de slagdop te verwijderen, voert u deze procedure in omgekeerde volgorde UIT.

Gereedschap met een arrêteerpen

Model TW008G

Voor gereedschap met een arrêteerpen voorlicht bevestigen

Fig.12: 1.Slagdop 2.Gat 3.Vierkante aandrijfkop 4.Arreteerpen

Om de dop aan te brengen, lijnt u het gat in de zijkant van de dop uit met de arreteerpen op de vierkante aandrijfkop en drukt u hem verrolgens op de vierkante aandrijfkop totdat die op+zijn plaats vastklikt. Indien nodiglichtaantikken. Om de dop te verwijderen,trekt u hem gewoon eraf.

Voor gereedschap met een arrêteerpen voor stevig bevestigen

Optioneel accessoire

Fig.13: 1.Slagdop 2.Gat 3.Vierkante aandrijfkop 4.Arreteerpen

Om de dop aan te brengen, lijnt u het gat in de zijkant van de dop uit met de arrêteerpen op de vierkante aandrijfkop en drukt u hem cervolgens op de vierkante aandrijfkop totdat die op+zijnplaats vastklikt. Indien nodiglicht aantikken.

Om de dop te verwijderen, drukt u de arrêteerpen in door het gat in de dop en trekt u de dop van de vierkante aandrijfkop af.

OPMERKING: De arrêteerpen voor stevig aanbren-gen kan de dop te stevig vasthouden om hem te kunnen verwijderen.

Druk in dat geval de arrêteerpen voor stevige bevestigen volledig in en trek de dop van de vierkante aandrijfkop af.

De haak aanbrengen

WAARSCHUWING: Gebruik de opgang/- bevestigingsmiddelen alleen waarvoor ze bedoeld zichn, d.w.z. ophangen aan een gereedschapsgord tussen werkzaamheden ofijdens pauzes.
WAARSCHUWING: Wees voorzichtig dat de haak Niet overbelast worden aangezien een te hoge kracht of onregelmatige overbelasting kan leiden tot beschadiging van het gereedschap met persoonlijk letsel tot gevolg.

ALET OP: Als u de haak aanbrengt, bevestigt u deze altijd stevig met de schroef. Als u dit Niet doet, kan de haak losraken en tot persoonlijk letsel leiden.
ALET OP: Verzeker u ervan dat het gereed-schap veilig hangt voordat u het loslaat. Door onzorgvuldig of oncebalanceerd ophangen kan het gereedschap eraf vallen en persoonlijk letsel wordenveroorzaakt.

Fig.14: 1. Gleuf 2. Haak 3. Schroef

De haak is handig om het gereedschap tijdelijk op te hangen. De haak kan aan iedere zijkant van het gereedschap worden bevestigd. Om de haak te bevestigen, steekt u deze in een gleuf op een zijkant en zet u hem vast met de schroef. Om de haak eraf te halen, draait u de schroef los en haalt u de haak eraf.

Ring

Afhankelijk van het land

ALET OP: Alvorens de ring te gebruiken, zorgt u er voor dat de beugel en ring goed bevestigd en nicht beschadigd�.
ALET OP: Gebruik de onderdelen voor ophan-gen of monteren uitsluitend waarvoor ze zijn bedoeld. Het gebruik voor onbedoelde doeleinden kan leiden tot een onceval of persoonlijk letsel.

Fig.15: 1. Beugel 2. Ring 3. Bouten

De ring is handig om het gereedschap op te hangen aan een takel. Steek eerst het touw door de ring. Hang daarna het gereedschap hoog in de lucht met de takel.

BEDIENING

ALET OP: Druk de accu.altijd stevig aan totdat hij op zichplaats vastklikt. Wanneer het rode deel zichtaar is, is de accu Niet geheel vergrendeld. Schuif hem er helemaal in totdat het rode deel nicht meer zichtaar is. Als u dit Niet doet, kan de accu per ongelukuit het gereedschap vallen en letselverozaken bij u of anderen in uw omgeving.

Fig.16

Houd het gereedschap stevig vast enplaats de slagdop over de bout of moer. Schakel het gereedschap in en draai vast gedurende de juiste aandraaitijd.

Het juiste aandraaaimoment kan verschillen afhankelijk van het soort en de maat van de bout, het materiaal van het te bevestigen werkstuk, enz. De verhoudingussen het aandraaaimoment en de aandraaitijd is aangegeven in de grafieken.

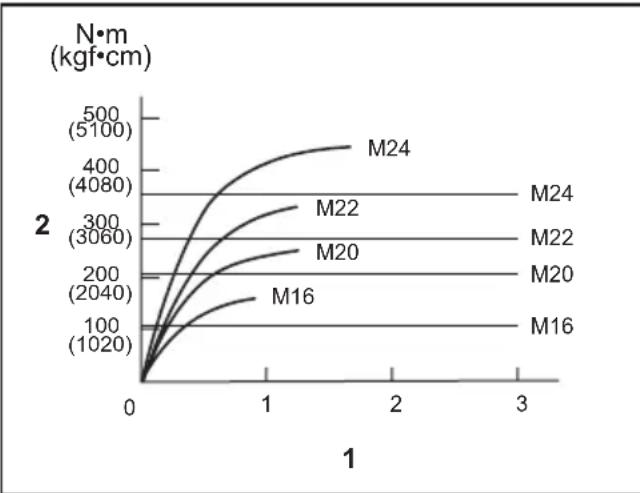

Juiste aandraaimoment voor een standardbout met maximale slagkrachtinstelling (4)

1. Aandraaitijd (seconden) 2. Aandraaimoment

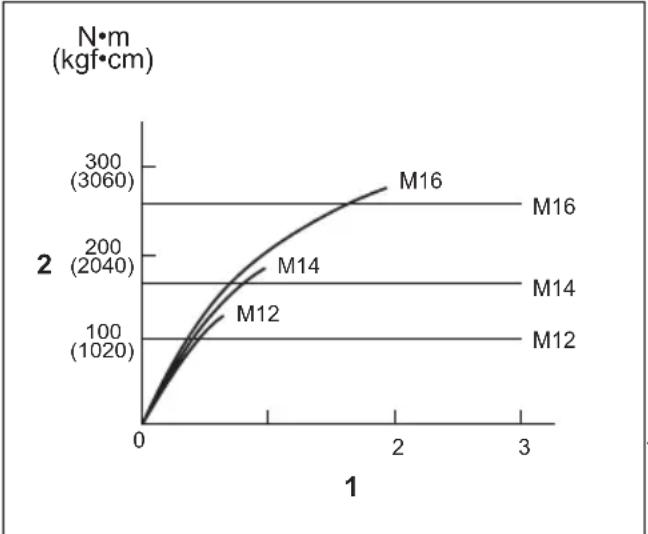

Juiste aandraaimoment voor een bout met hogetrekvastheid met maximale slagkrachtinstelling (4)

1. Aandraaitijd (seconden) 2. Aandraaimoment

OPMERKING: Houd het gereedschaprecht voor debout of moer.

OPMERKING: Een buitensporig hoog aandraimoment kan de bout/moer of slagdop beschadigen. Voordat u aan het werk gaat, dient u.altijd even proef te draaien, om de juiste aandraaitijd voor uw bout of moer te bepalen.

OPMERKING: Als u het gereedschap onafgebrozen hebt gebruikt totdat de accu—helemaal leeg is, maar u het gereedschap eerst 15 minuten rusten voordat u doorgaat met een andere accu.

Het aandraaimoment worden beinvloed door een groot aantal verschillende factoren, waaronder de volgende. Controleer na het vastdraaien algijd het aandraaimoment met een momentsleutel.

1. Wanner de accu bjna leeg is, neemt de spanning af en verminder het aandraaimoment.

2. Slagdop

3. Het gebruik van een slagdop van een verkeerde maat za resulteren in een lager aandraaimoment.

4. Een versleteen slagdop (slijtage aan het zes-kantig of vierkante uiteinde) zal resulteren in een lager aandraaimoment.

5. Bout

Zelfs wanner het koppelcoefficient overeenkomt met de boutklasse, hangt het juiste aandraaimoment af van de boutdiameter.
Zelfs wanner de boutdiameters gegij,zijn, hangt het juiste aandraaimoment af van het koppelcoefficien, de boutklasse en de boutlengte.

1. Door het gebruik van een universeeelkoppeling of verlengstuk za de aandraaikracht van de slagmoersleutel iets lager�n. Hiervoor kunt u compenseren door wat langer aan te draaien.
2. De manier van vasthouden van het gereedschap en de positie waar de schroef in het materiaal wordt gedraaid, hebben een invloed op het aandraaimoment.
3. Bij lagere toerentallen worden ook het aandraaimoment kleiner.

ONDERHOUD

ALET OP: Zorg.altijd dat het gereedschap isuitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijkke. Hierdoor kuren verkleuring, verrormingen en barsten wordenveroorzaakt.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en.altijd met gebruik van Makita-verbangingsonderdelen.

ALET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat het gevaar van personlijke letse. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met hetplaatslijke Makita-servicecentrum.

Slagdop
Verlengstuk
- Universeelkoppeling
- Set van pen 4 (alleen voor TW008G)
- Dopverlengstuk
Handgreepverlenging
Originele Makita accu's en acculaders

OPMERKING: Sommige items op de lijst können zich inbegrepen in de doos van het gereedschap als standard teobehoren. Deze{kunnen van land tot land verzchillen.

ESPECIFICACIONES
