KULLANIM KILAVUZU DWR180 MAKITA

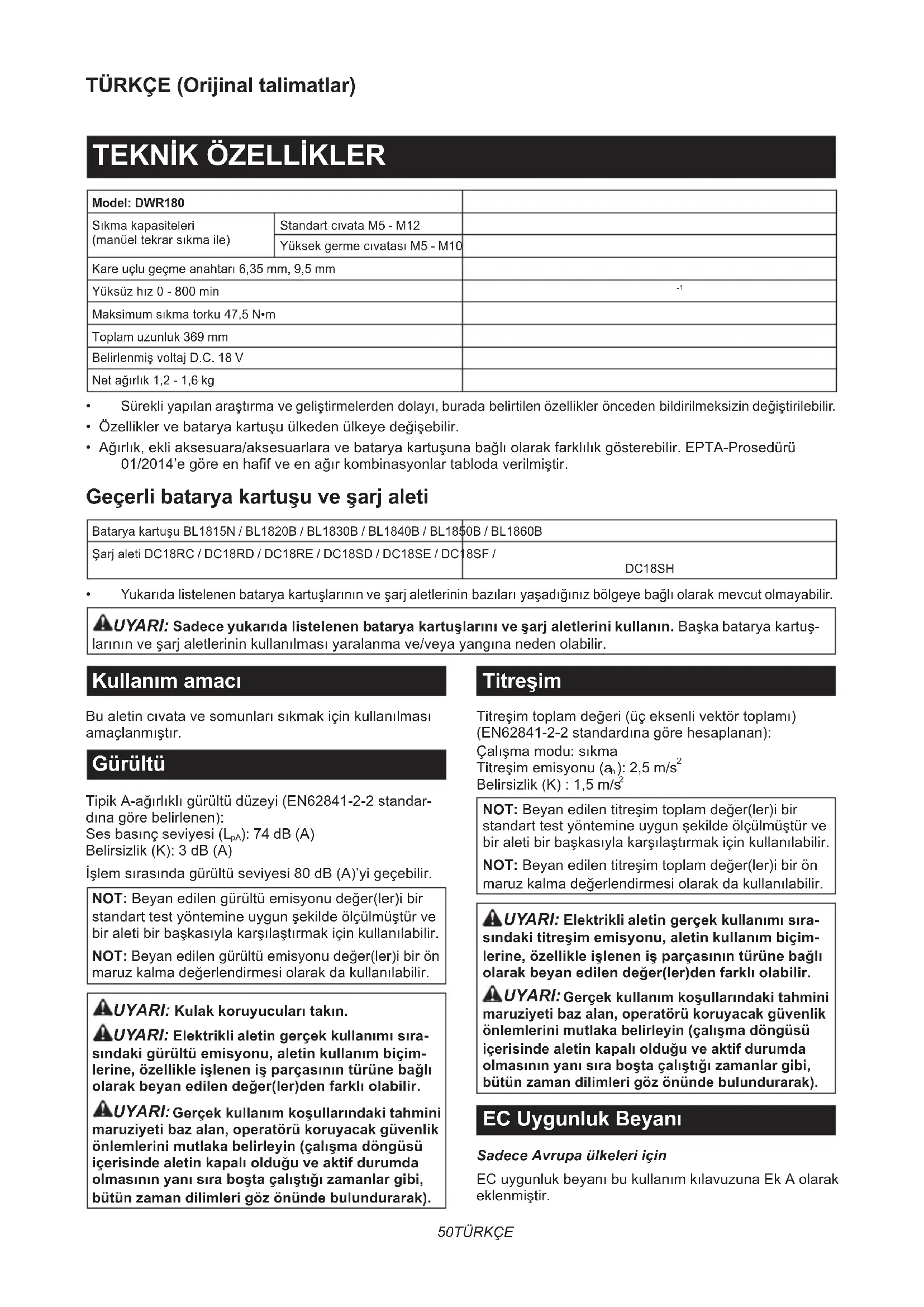

Model: DWR180 Sıkma kapasiteleri (manüel tekrar sıkma ile) Standart cıvata M5 - M12 Yüksek germe cıvatası M5 - M10 Kare uçlu geçme anahtarı 6,35 mm, 9,5 mm Yüksüz hız 0 - 800 min

Maksimum sıkma torku 47,5 N•m Toplam uzunluk 369 mm Belirlenmiş voltaj D.C. 18 V Net ağırlık 1,2 - 1,6 kg

Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.

• Özellikler ve batarya kartuşu ülkeden ülkeye değişebilir.

• Ağırlık, ekli aksesuara/aksesuarlara ve batarya kartuşuna bağlı olarak farklılık gösterebilir. EPTA-Prosedürü 01/2014’e göre en hafif ve en ağır kombinasyonlar tabloda verilmiştir. Geçerli batarya kartuşu ve şarj aleti Batarya kartuşu BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B Şarj aleti DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

Yukarıda listelenen batarya kartuşlarının ve şarj aletlerinin bazıları yaşadığınız bölgeye bağlı olarak mevcut olmayabilir. UYARI: Sadece yukarıda listelenen batarya kartuşlarını ve şarj aletlerini kullanın. Başka batarya kartuş- larının ve şarj aletlerinin kullanılması yaralanma ve/veya yangına neden olabilir. Kullanım amacı Bu aletin cıvata ve somunları sıkmak için kullanılması amaçlanmıştır. Gürültü Tipik A-ağırlıklı gürültü düzeyi (EN62841-2-2 standar- dına göre belirlenen): Ses basınç seviyesi (L

): 74 dB (A) Belirsizlik (K): 3 dB (A) İşlem sırasında gürültü seviyesi 80 dB (A)’yi geçebilir. NOT: Beyan edilen gürültü emisyonu değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir. NOT: Beyan edilen gürültü emisyonu değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir. UYARI: Kulak koruyucuları takın. UYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki gürültü emisyonu, aletin kullanım biçim- lerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir. UYARI: Gerçek kullanım koşullarındaki tahmini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak). Titreşim Titreşim toplam değeri (üç eksenli vektör toplamı) (EN62841-2-2 standardına göre hesaplanan): Çalışma modu: sıkma Titreşim emisyonu (a

NOT: Beyan edilen titreşim toplam değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir. NOT: Beyan edilen titreşim toplam değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir. UYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki titreşim emisyonu, aletin kullanım biçim- lerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir. UYARI: Gerçek kullanım koşullarındaki tahmini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak). EC Uygunluk Beyanı Sadece Avrupa ülkeleri için EC uygunluk beyanı bu kullanım kılavuzuna Ek A olarak eklenmiştir.51 TÜRKÇE

Genel elektrikli alet güvenliği uyarıları UYARI: Bu elektrikli aletle birlikte sunulan tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun. Aşağıda verilen talimatlara uyul- maması elektrik şoku, yangın ve/veya ciddi yaralan- malar ile sonuçlanabilir. Tüm uyarıları ve talimatları ile- ride başvurmak için saklayın. Uyarılardaki “elektrikli alet” terimi ile ya prizden çalışan (kordonlu) elektrikli aletiniz ya da kendi aküsü ile çalı- şan (kordonsuz) elektrikli aletiniz kastedilmektedir. Akülü Cırcır Anahtarı güvenlik uyarıları

1. Sıkma aletinin görünmeyen kablolara temas

etme olasılığı bulunan yerlerde çalışırken elektrikli aletleri yalıtımlı kavrama yüzeyle- rinden tutun. Sıkma aletlerinin “akımlı” bir telle temas etmesi elektrikli aletin yalıtımsız metal kısımlarını “akımlı” hale getirebilir ve kullanıcıyı elektrik şokuna maruz bırakabilir.

2. Makineyi iki elinizle sıkıca tutun.

3. Her zaman yere sağlam basın.

Makineyi yüksekte kullandığınızda, altında kimsenin olmadığından emin olun.

4. Kulak koruyucularını takın.

Takmadan önce darbeli lokma anahtarında aşınma, çatlak ya da hasar olup olmadığını kontrol edin.

6. Ellerinizi dönen parçalardan uzak tutun.

7. Uzun süreli işlemin hemen ardından cırcır

kafasına, darbeli lokma anahtarına, cıvataya, somuna ya da iş parçasına dokunmayın. Bunlar oldukça sıcak olabilir ve cildinizi yakabilir. BU TALİMATLARI SAKLAYIN. UYARI: Ürünü kullanırken (defalarca kulla- nınca kazanılan) rahatlık ve tanıdıklık duygusunun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yara- lanmaya neden olabilir. Batarya kartuşu hakkında önemli güvenlik talimatları

1. Batarya kartuşunu kullanmadan önce, tüm tali-

matları ve (1) batarya kartuşu, (2) batarya ve (3) ürün üzerindeki tüm uyarı işaretlerini okuyun.

Batarya kartuşunu parçalarına ayırmayın veya kurca- lamayın. Yangın, aşırı ısı veya patlamaya neden olabilir.

3. Çalışma süresi aşırı derecede kısalmışsa kul-

lanmayı derhal bırakın. Aşırı ısınma, yanma riski hatta patlamaya neden olabilir.

4. Gözünüze elektrolit kaçarsa, gözlerinizi temiz

suyla durulayın ve hemen tıbbi yardım alın. Görme kaybına yol açabilir.

5. Batarya kartuşuna kısa devre yaptırmayın:

(1) Terminallere herhangi bir iletken madde değdirmeyin. (2) Batarya kartuşunu çiviler, madeni paralar, vb. gibi başka metal nesnelerle aynı kaba koymaktan kaçının. (3) Batarya kartuşunu yağmura ya da suya maruz bırakmayın. Kısa devre, büyük bir akım akışına, aşırı ısın- maya, olası yanıklara hatta bataryanın bozul- masına yol açabilir.

6. Aleti ve batarya kartuşunu sıcaklığın 50°C ya

da daha yükseğe ulaştığı yerlerde saklamayın ve kullanmayın.

Aşırı derecede hasar görmüş ya da tamamen kulla- nılamaz durumda olsa bile batarya kartuşunu yak- mayın. Batarya kartuşu ateşe atılırsa patlayabilir.

Batarya kartuşunu çivilemeyin, kesmeyin, ezme- yin, fırlatmayın, düşürmeyin ya da batarya kar- tuşuna sert bir nesne ile vurmayın. Bu eylemler yangın, aşırı ısı veya patlamaya neden olabilir.

9. Hasarlı bataryayı kullanmayın.

Aletin içerdiği lityum-iyon bataryalar Tehlikeli Eşyalar Yönetmeliğinin gereksinimlerine tabidir. Ticari nakliye işlemleri için, örneğin üçüncü taraar, nakliye acenteleri tarafından yapılan nakliyelerde, paketleme ve etiketleme gereksinimlerine uyulmalıdır. Nakliyesi yapılacak ürünün hazırlanması için, tehlikeli maddeler konusunda uzman bir kişiye danışın. Lütfen muhtemelen daha ayrıntılı olan ulusal yönetmeliklere de uyun. Açık kontakları bantlayın ya da maskeleyin ve bataryayı paketin içinde hareket etmeyecek şekilde paketleyin.

11. Batarya kartuşunu bertaraf ederken aletten

çıkarın ve güvenli bir yerde bertaraf edin. Bataryanın bertaraf edilmesi ile ilgili yerel düzenlemelere uyunuz.

12. Bataryaları sadece Makita tarafından belirtilen

ürünlerle kullanın. Bataryaların uyumsuz ürün- lere takılması; yangın, aşırı ısınma, patlama ya da elektrolit sızıntısına neden olabilir.

13. Alet uzun süre kullanılmayacaksa batarya

aletten çıkarılmalıdır.

14. Kullanma sırasında ve sonrasında batarya

kartuşu ısınarak yanıklara veya düşük sıcaklık yanıklarına yol açabilir. Sıcak batarya kartuş- ları ile işlem yaparken dikkat edin.

15. Yanıklara neden olabilecek kadar sıcak olabi-

leceğinden kullandıktan hemen sonra aletin terminaline dokunmayın.

Batarya kartuşunun terminallerine, deliklerine ve kanallarına mıcır, toz veya toprak girmesine izin vermeyin. Aletin veya batarya kartuşunun zayıf perfor- mans göstermesine veya bozulmasına neden olabilir.

Alet yüksek gerilim elektrik güç hatları yakınında kullanımı desteklemediği sürece batarya kartu- şunu yüksek gerilim elektrik güç hatlarının yakı- nında kullanmayın. Aletin veya batarya kartuşunun arızalanmasına veya bozulmasına neden olabilir.

18. Bataryayı çocuklardan uzak tutun.

DİKKAT: Sadece orijinal Makita bataryalarını kullanın. Orijinal olmayan Makita bataryaları ya da üzerine değişiklik yapılmış bataryaların kullanımı bataryanın patlamasına ve sonuç olarak yangın, kişisel yaralanma ve hasara neden olabilir. Ayrıca Makita aleti ve şarj aletinin Makita tarafından sunulan garantisi de geçersiz olur. Maksimum batarya ömrü için ipuçları

Batarya kartuşunu tamamen boşalmadan önce şarj edin. Aletin gücünün zayıamaya başladığını fark etti- ğinizde aleti durdurun ve batarya kartuşunu şarj edin.

Tam dolu bir batarya kartuşunu asla yeniden şarj etme- yin. Aşırı şarj etme bataryanın hizmet ömrünü kısaltır.

3. Batarya kartuşunu 10°C - 40°C oda sıcaklı-

ğında şarj edin. Sıcak bir batarya kartuşunu şarj etmeden önce soğumasını bekleyin.

4. Batarya kartuşunu kullanmıyorken aletten

veya şarj aletinden çıkarın.

Uzun bir süre (altı aydan daha fazla) kullanma- dığınız durumlarda batarya kartuşunu şarj edin.

DİKKAT: Alet üzerinde ayarlama veya işleyiş kontrolü yapmadan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun. Batarya kartuşunun takılması ve çıkarılması DİKKAT: Batarya kartuşunu takmadan ya da çıkarmadan önce aleti daima kapatın. DİKKAT: Batarya kartuşunu takarken veya çıkarırken aleti ve batarya kartuşunu sıkıca tutun. Aletin ve batarya kartuşunun sıkıca tutulmaması bun- ların düşürülmesine sebep olabilir ve alet ve batarya kartuşunun zarar görmesine ya da ciddi yaralanma- sına yol açabilir. ► Şek.1: 1. Kırmızı gösterge 2. Düğme 3. Batarya kartuşu Batarya kartuşunu çıkarmak için, kartuşun ön tarafın- daki düğmeyi kaydırarak kartuşu aletten çıkarın. Batarya kartuşunu takmak için, batarya kartuşu üzerin- deki dili yuvanın çentiği ile hizalayın ve yerine oturtun. Hafif bir tık sesi duyulana kadar itip yerine tam oturma- sını sağlayın. Düğmenin üst tarafındaki kırmızı gösterge görünüyorsa tam yerine kilitlenmemiş demektir. DİKKAT: Batarya kartuşunu daima kırmızı gösterge görünmeyecek şekilde tam olarak takın. Yerine tam oturmazsa, aletten yanlışlıkla düşebilir, sizin ya da çevrenizdeki kişilerin yaralanmasına neden olabilir. DİKKAT: Batarya kartuşunu zorlayarak takma- yın. Kartuş kolay bir şekilde kaymıyorsa doğru yerleş- tirilmemiş demektir. Alet/batarya koruma sistemi Bu alet bir alet/batarya koruma sistemi ile donatılmıştır. Bu sistem, aletin ve bataryanın ömrünü uzatmak için gücü otomatik olarak keser. Alet veya batarya için aşa- ğıdaki durumlardan biri söz konusu olduğunda aletin işleyişi otomatik olarak durur: Aşırı yük koruması Alet, anormal derecede yüksek akım çekmesine neden olacak şekilde çalıştırıldığında bu koruma devreye girer. Bu durumda aleti kapatın ve aletin aşırı yüklenmesine neden olan uygulamayı kesin. Ardından aleti açarak yeniden çalıştırın. Aşırı ısınma koruması Alet aşırı ısındığında otomatik olarak durur ve lamba yanıp sönmeye başlar. Bu durumda, aleti yeniden çalıştırmadan önce aletin ve bataryanın soğumasını bekleyin. Aşırı deşarj koruması Kalan batarya kapasitesi düştüğünde bu koruma dev- reye girer. Bu durumda, bataryayı aletten çıkarın ve bataryayı şarj edin. Kalan batarya kapasitesinin gösterilmesi Sadece göstergeli batarya kartuşları için ► Şek.2: 1. Gösterge lambaları 2. Kontrol düğmesi Kalan batarya kapasitesini göstermesi için batarya kartuşu üzerindeki kontrol düğmesine basın. Gösterge lambaları birkaç saniye yanar. Gösterge lambaları Kalan kapasiteYanıyor Kapalı Yanıp sönüyor%75 ila %100%50 ila %75%25 ila %50%0 ila %25Bataryayı şarj edin.Batarya arızalanmış olabilir. NOT: Kullanım koşullarına ve ortam sıcaklığına bağlı olarak, gösterilen değer gerçek kapasiteden biraz farklılık gösterebilir. NOT: İlk (en soldaki) gösterge lambası, batarya koruma sistemi çalıştığında yanıp söner.53 TÜRKÇE Anahtar işlemi DİKKAT: Batarya kartuşunu alete takmadan önce anahtar kolunun doğru çalıştığından ve bırakıldığında “OFF” (kapalı) konumuna döndü- ğünden emin olun. Aleti çalıştırmak için, sadece anahtar kolunu çekin. Aletin çalışma hızı anahtar kolunun üstüne daha fazla baskı yapılarak arttırılır. Durdurmak için anahtar kolunu serbest bırakın. ► Şek.3: 1. Anahtar kolu NOT: Yaklaşık 1 dakika boyunca anahtar tetiği çek- meye devam ederseniz alet otomatik olarak durur. Anahtar kolunun kazara çekilmesini önlemek için, kilit- leme kolu sunulmuştur. Kilitleme kolu kilitleme konumunda bulunduğu zaman, anahtar kolu işletilemez. Kilitleme kolu açma konumunda bulunduğu zaman, anahtar kolu işletilebilir. ► Şek.4: 1. Kilitleme kolu 2. Kilitleme 3. Açma DİKKAT: Aleti kullanmadığınız zaman, kilit- leme kolunu daima kilitleme konumuna alın. Ön lambanın yakılması DİKKAT: Işığa bakmayın ya da ışık kaynağını doğrudan görmeyin. Lambayı yakmak için anahtar kolunu çekin. Anahtar kolu çekilirken lamba yanmaya devam eder. Anahtar kolu bırakıldıktan yaklaşık 10 saniye sonra lamba oto- matik olarak söner. ► Şek.5: 1. Anahtar kolu 2. Lamba ÖNEMLİ NOT: Alet aşırı ısındığında lamba yanıp söner. Aleti yeniden çalıştırmadan önce tamamen soğutun. ÖNEMLİ NOT: Lamba lensini temizlemek için kuru bir bez kullanın. Aydınlatmayı azaltacağı için lamba lensinin çizilmemesine dikkat edin. Ters döndürme kolu işlemi DİKKAT: Kullanmadan önce dönüş yönünü daima kontrol edin. DİKKAT: Ters döndürme kolunu sadece alet tamamen durduktan sonra kullanın. Alet durmadan dönüş yönünü değiştirmek alete zarar verebilir. Bu aletin dönüş yönünü değiştirmek için ters döndürme kolu vardır. Ters döndürme kolunu, saat yönünde dönüş için A tarafına, saatin aksi yönünde dönüş için B tarafına çevirin. Ters döndürme kolunun bir tık sesi ile sonuna kadar çevrildiğinden emin olun. ► Şek.6: 1. Ters döndürme kolu MONTAJ DİKKAT: Alet üzerinde herhangi bir iş yap- madan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun. Lokma adaptörünün takılması veya çıkarılması Lokma adaptörünü takmak için adaptörü adaptör deli- ğine yerine oturana dek bastırın. ► Şek.7: 1. Lokma adaptörü 2. Adaptör deliği Lokma adaptörünü çıkarmak için lokma adaptörünün arka tarafına tornavida gibi bir çubuk sokun ve ardından adaptöre hafifçe vurun. ► Şek.8: 1. Lokma adaptörü 2. Tornavida ÖNEMLİ NOT: Çıkarma işlemi sırasında aletten düşmesini engellemek için lokma adaptörünü tutmaya devam edin. Lokmanın takılması veya çıkarılması DİKKAT: Çalıştırmadan önce lokmanın lokma adaptörüne düzgün bir şekilde kilitlendiğinden emin olun. Lokmanın kusurlu takılması yaralanmaya neden olabilir. ÖNEMLİ NOT: Cıvata/somun için daima doğru boyda bir lokma kullanın. Lokmanın doğru boyda olmaması sıkma torkunun kararsız olmasına ve/veya cıvata/somunda hasara yol açar. Lokmayı takmak için yerine kilitlenene dek lokma adaptörüne bastırın. Lokmayı çıkarmak için onu çekip çıkarmanız yeterlidir. ► Şek.9: 1. Lokma 2. Lokma adaptörü KULLANIM DİKKAT: Özellikle cıvata/somun, oturma konu- muna geldiğinde aleti sıkıca tutun. Lokma dönmeyi durdurur ve motor reaksiyonu, aleti döndürmek için ani geri tepme yapar. ÖNEMLİ NOT: Aleti düz bir şekilde cıvata/somu- nun üstüne gelecek şekilde tutun. Aleti sıkıca tutarak lokmayı cıvata/somunun üzerine yer- leştirin. Aleti çalıştırın ve sıkma işlemini yapın. Cıvata/ somun, oturma konumuna geldiğinde alet otomatik olarak durur. ► Şek.10 Alet, lokma olmadan da çalışır. Adaptör deliği, M8 (5/16″) cıvata/somunu sıkabilir. (13 mm lokma gibi çalışır) ► Şek.1154 TÜRKÇE El aleti olarak kullanılması Aleti şekilde gösterilen ok yönlerinde çevirerek bir el cırcır anahtarı olarak kullanabilirsiniz. Özellikle sert bir cıvata/somunu gevşetirken önce elle gevşettikten sonra aleti çalıştırın. ► Şek.12 ÖNEMLİ NOT: Aşırı sıkma torku cıvata/somuna, lokmaya veya alete zarar verebilir. BAKIM DİKKAT: Muayene ya da bakım yapmadan önce aletin kapalı ve batarya kartuşunun çıkartıl- mış olduğundan daima emin olun. ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir. Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda tutmak için onarımlar, başka her türlü bakım ve ayar- lamalar daima Makita yedek parçaları kullanılarak Makita yetkili servis merkezleri veya Fabrikanın Servis Merkezleri tarafından yapılmalıdır.

AKSESUARLAR DİKKAT: Bu aksesuarlar ve ek parçalar bu el kitabında belirtilen Makita aletiniz ile kullanıl- mak için tavsiye edilmektedir. Herhangi başka bir aksesuar ya da ek parça kullanılması insanlar için bir yaralanma riski getirebilir. Aksesuarları ya da ek parçaları yalnızca belirtilmiş olan kullanım amaçlarına uygun olarak kullanın. Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyar- sanız bulunduğunuz yerdeki yetkili Makita servisine başvurun.

• Orijinal Makita batarya ve şarj aleti NOT: Listedeki parçaların bazıları alet paketi içeri- sinde standart aksesuar olarak dahil edilmiş olabilir. Bunlar ülkeden ülkeye farklılık gösterebilir.55www.makita.com Makita Europe N.V. Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japa
