GEBRUIKSAANWIJZING 6217D MAKITA

Snoerloze boor-schroevedraaier Gebruiksaanwijzing

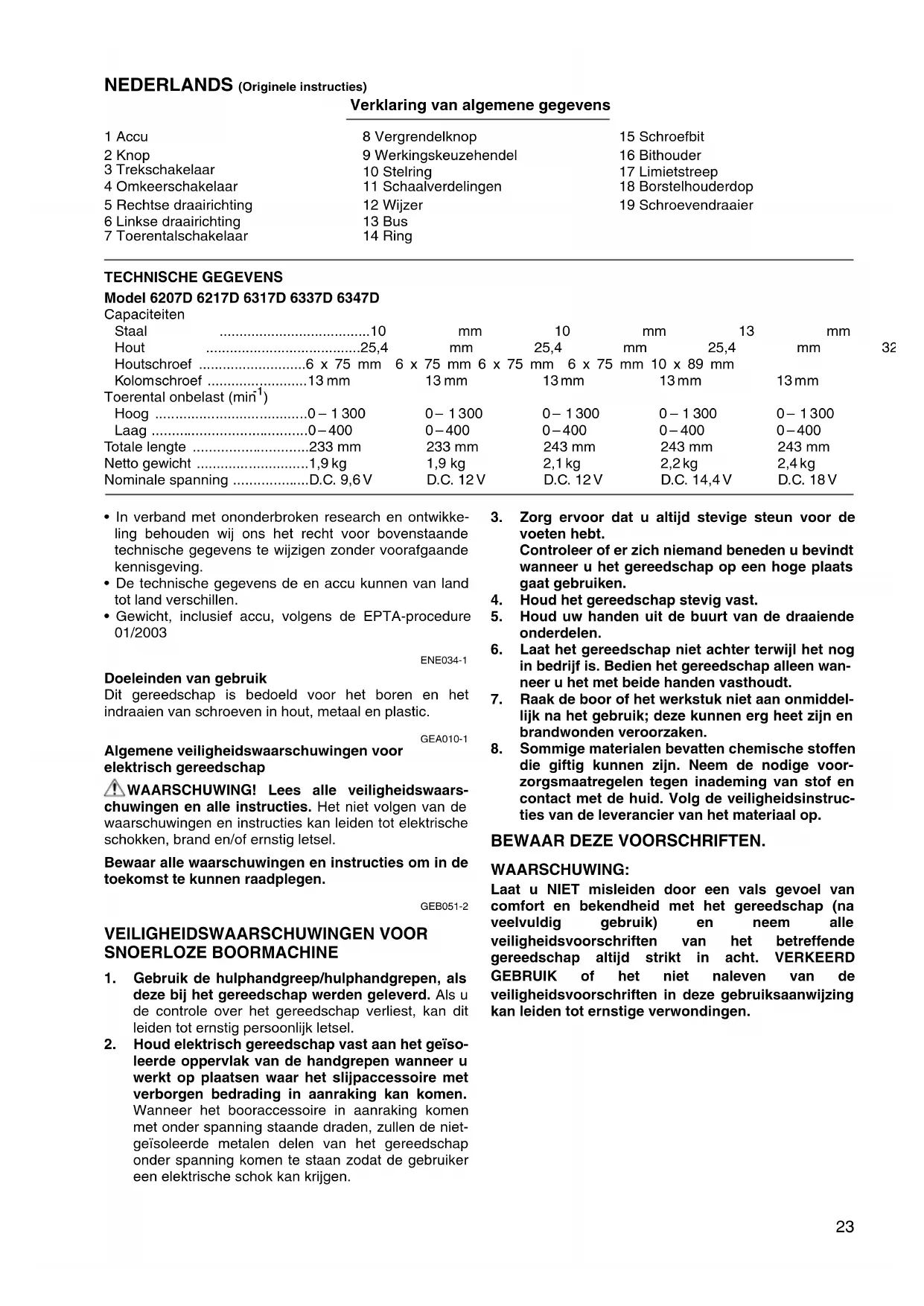

• In verband met ononderbroken research en ontwikke- ling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.

• De technische gegevens de en accu kunnen van land tot land verschillen.

• Gewicht, inclusief accu, volgens de EPTA-procedure 01/2003 ENE034-1 Doeleinden van gebruik Dit gereedschap is bedoeld voor het boren en het indraaien van schroeven in hout, metaal en plastic. GEA010-1 Algemene veiligheidswaarschuwingen voor elektrisch gereedschap WAARSCHUWING! Lees alle veiligheidswaars- chuwingen en alle instructies. Het niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. GEB051-2 VEILIGHEIDSWAARSCHUWINGEN VOOR SNOERLOZE BOORMACHINE

1. Gebruik de hulphandgreep/hulphandgrepen, als

deze bij het gereedschap werden geleverd. Als u de controle over het gereedschap verliest, kan dit leiden tot ernstig persoonlijk letsel.

2. Houd elektrisch gereedschap vast aan het geïso-

leerde oppervlak van de handgrepen wanneer u werkt op plaatsen waar het slijpaccessoire met verborgen bedrading in aanraking kan komen. Wanneer het booraccessoire in aanraking komen met onder spanning staande draden, zullen de niet- geïsoleerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.

3. Zorg ervoor dat u altijd stevige steun voor de

voeten hebt. Controleer of er zich niemand beneden u bevindt wanneer u het gereedschap op een hoge plaats gaat gebruiken.

4. Houd het gereedschap stevig vast.

5. Houd uw handen uit de buurt van de draaiende

6. Laat het gereedschap niet achter terwijl het nog

in bedrijf is. Bedien het gereedschap alleen wan- neer u het met beide handen vasthoudt.

7. Raak de boor of het werkstuk niet aan onmiddel-

lijk na het gebruik; deze kunnen erg heet zijn en brandwonden veroorzaken.

8. Sommige materialen bevatten chemische stoffen

die giftig kunnen zijn. Neem de nodige voor- zorgsmaatregelen tegen inademing van stof en contact met de huid. Volg de veiligheidsinstruc- ties van de leverancier van het materiaal op. BEWAAR DEZE VOORSCHRIFTEN. WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.24 ENC004-2 BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN VOOR ACCU

1. Lees alle voorschriften en waarschuwingen op

(1) de acculader, (2) de accu, en (3) het product waarvoor de accu wordt gebruikt, aandachtig door alvorens de acculader in gebruik te nemen.

2. Neem de accu niet uit elkaar.

3. Als de gebruikstijd van een opgeladen accu aan-

zienlijk korter is geworden, moet u het gebruik ervan onmiddellijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zelfs een ontploffing veroorzaken.

4. Als er elektrolyt in uw ogen is terechtgekomen,

spoel dan uw ogen met schoon water en roep onmiddellijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.

5. Bedek de accuklemmen altijd met de accukap

wanneer u de accu niet gebruikt.

6. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal. (2) Bewaar de accu niet in een bak waarin andere metalen voorwerpen zoals spijkers, munten e.d. worden bewaard. (3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zijn van een grote stroomafgifte, oververhitting, brand- wonden, en zelfs defecten.

7. Bewaar het gereedschap en de accu niet op

plaatsen waar de temperatuur kan oplopen tot 50°C of hoger.

8. Werp de accu nooit in het vuur, ook niet wanneer

hij zwaar beschadigd of volledig versleten is. De accu kan namelijk ontploffen in het vuur.

9. Wees voorzichtig dat u de accu niet laat vallen

en hem niet blootstelt aan schokken of stoten.

10. Gebruik een accu niet meer nadat deze is geval-

len of gestoten. BEWAAR DEZE VOORSCHRIFTEN. Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is.

Stop het gebruik van het gereedschap en laad de accu op telkens wanneer u vaststelt dat het ver- mogen van het gereedschap is afgenomen.

2. Laad een volledig opgeladen accu nooit opnieuw

op. Als u de accu te veel oplaadt, zal hij minder lang meegaan.

3. Laad de accu op bij een kamertemperatuur tus-

sen 10°C en 40°C. Laat een warme accu afkoelen alvorens hem op te laden.

4. Laad de nikkel-metaalhydride accu op telkens

wanneer u hem langer dan zes maanden niet hebt gebruikt.

• Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren. Installeren of verwijderen van de accu (Fig. 1)

• Schakel het gereedschap altijd uit alvorens de accu te installeren of te verwijderen.

• Om de accu te verwijderen, neemt u deze uit het gereedschap terwijl u de knoppen aan beide zijden van de accu indrukt.

• Om de accu te installeren, past u de rug op de accu in de groef in de behuizing van het gereedschap, en dan schuift u de accu naar binnen. Schuif de accu zo ver mogelijk erin, totdat deze met een klikgeluid vergren- delt. Indien u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en uzelf of anderen verwon- den.

• Als de accu moeilijk in de houder gaat, moet u niet pro- beren hem met geweld erin te duwen. Indien de accu er niet gemakkelijk ingaat, betekent dit dat u hem niet op de juiste wijze erin steekt. Werking van de trekschakelaar (Fig.2) LET OP:

• Alvorens de accu in het gereedschap te plaatsen, moet u altijd controleren of de trekschakelaar juist werkt en bij het loslaten naar de “OFF” positie terugkeert. Om het gereedschap in te schakelen, drukt u gewoon de trekschakelaar in. Hoe dieper de trekschakelaar wordt ingedrukt, hoe sneller het gereedschap draait. Om het gereedschap uit te schakelen, de trekschakelaar losla- ten. Werking van de omkeerschakelaar (Fig. 3) Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerschake- laar in vanaf zijde A voor rechtse draairichting, of vanaf zijde B voor linkse draairichting. Wanneer deze schake- laar in de neutrale stand staat, kan de trekschakelaar niet worden ingedrukt. LET OP:

• Controleer altijd de draairichting alvorens het gereed- schap te gebruiken.

• Verander de stand van de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is geko- men. Indien u de draairichting verandert terwijl de boor nog draait, kan het gereedschap beschadigd raken.

• Zet de omkeerschakelaar altijd in de neutrale stand wanneer u het gereedschap niet gebruikt. Veranderen van het toerental (Fig. 4) Om het toerental te veranderen, schakelt u eerst het gereedschap uit en dan schuift u de toerentalschakelaar naar de “2” zijde voor hoog toerental, of naar de “1” zijde voor laag toerental. Zorg ervoor dat de toerentalschake- laar in de juiste stand staat alvorens met het werk te beginnen. Gebruik het toerental dat geschikt is voor uw werk.25 LET OP:

• Schuif de toerentalschakelaar altijd volledig naar de juiste positie. Als u het gereedschap gebruikt met de toerentalschakelaar halverwege tussen de “1” en “2” posities, kan het gereedschap beschadigd raken.

• Verschuif de toerentalschakelaar niet terwijl het gereedschap draait. Hierdoor kan het gereedschap beschadigd raken. Kiezen van de gewenste werking (Fig. 5) Dit gereedschap heeft een werkingskeuzehendel. Om te boren, drukt u de vergrendelknop in en daarna schuift u de werkingskeuzehendel naar links (m symbool). Om te schroeven, schuift u de werkingskeuzehendel naar rechts ( symbool) totdat deze vergrendelt. Als de hen- del niet gemakkelijk verschuift, moet u de boorkop eerst een beetje naar links of naar rechts draaien en daarna opnieuw proberen om de hendel te verschuiven. LET OP:

• Schuif de werkingskeuzehendel altijd volledig naar de gewenste positie. Als u het gereedschap gebruikt met de werkingskeuzehendel halverwege tussen de twee symbolen geplaatst, kan het gereedschap beschadigd raken.

• Verander de stand van de werkingskeuzehendel niet terwijl het gereedschap draait. Als u dit doet, kan het gereedschap beschadigd raken. Instellen van het draaimoment (Fig. 6) Het draaimoment kan worden ingesteld in 16 stappen door de stelring zodanig te draaien dat zijn schaalverde- lingen overeenkomen met de wijzer op het huis van het gereedschap. Schuif eerst de werkingskeuzehendel naar de positie van het symbool. Het draaimoment is minimaal wanneer het cijfer 1 met de wijzer overeenkomt, en is maximaal wanneer de marke- ring met de wijzer overeenkomt. Wanneer de stelring op een cijfer van 1 tot 16 is ingesteld, zal de koppeling bij verschillende draaimomentniveaus slippen. Alvorens met het eigenlijke werk te beginnen, moet u het geschikte draaimoment bepalen door een proefschroef in uw werk- stuk of in een ander stuk van hetzelfde materiaal te schroeven. OPMERKING:

• De stelring vergrendelt niet wanneer de wijzer halver- wege tussen de schaalverdelingen is geplaatst. INEENZETTEN LET OP:

• Controleer altijd of het gereedschap is uitgeschakeld en de accu is losgekoppeld vooraleer onderhoud uit te voeren aan het gereedschap. Installeren of verwijderen van de schroefbit of boor (Fig. 7) Houd de ring vast en draai de bus naar links om de klau- wen van de boorkop te openen. Steek de boor zo ver mogelijk in de boorkop. Houd daarna de ring weer stevig vast en draai de bus naar rechts om de boorkop vast te zetten. Om de boor te verwijderen, houdt u de ring vast en draait u de bus naar links. Plaats de schroefbit in de bithouder wanneer u hem niet gebruikt. Bits met een maximale lengte van 45 mm kun- nen daar worden opgeborgen. (Fig. 8) BEDIENING Indraaien van schroeven (Fig. 9) Schuif eerst de werkingskeuzehendel naar de positie van het symbool en kies het geschikte draaimoment. Plaats de punt van de schroefbit in de schroefkop en oefen druk op het gereedschap uit. Begin met lage snel- heid en voer dan de snelheid geleidelijk op. Laat de trek- schakelaar los zodra de koppeling ingrijpt. LET OP:

• Zorg ervoor dat u de schroefbit recht op de schroefkop plaatst, aangezien anders de schroef en/of de schroef- bit beschadigd kan worden. OPMERKING:

• Wanneer u houtschroeven indraait, maak dan voor- boorgaten in het hout. Dit vergemakkelijkt het inschroe- ven en voorkomt dat het hout splijt. Zie de onderstaande tabel. Boren Schuif eerst de werkingskeuzehendel naar de positie van het m symbool. Boren in hout Voor boren in hout krijgt u de beste resultaten met hout- boren die voorzien zijn van een geleideschroef. Het boren gaat dan gemakkelijker aangezien de geleide- schroef de boor in het hout trekt. Boren in metaal Om te voorkomen dat de boor slipt wanneer u begint te boren, moet u van te voren met een drevel een deukje in het metaal slaan op de plaats waar u wilt boren. Plaats vervolgens de boorpunt in het deukje en start het boren. Gebruik altijd boorolie wanneer u in metaal boort. De enige uitzonderingen zijn ijzer en koper die droog geboord dienen te worden. LET OP:

• Door overmatige druk op het gereedschap uit te oefe- nen verloopt het boren niet sneller. Integendeel, teveel druk op het gereedschap zal alleen maar de boorpunt beschadigen, de prestatie van het gereedschap ver- minderen en de gebruiksduur verkorten.

• Wanneer de boor uit het gaatje tevoorschijn komt, wordt een enorme kracht uitgeoefend op het gereed- schap en op de boor. Houd daarom het gereedschap stevig vast en wees op uw hoede wanneer de boor door het werkstuk begint te dringen. Nominale diameter van houtschroef (mm) Aanbevolen diameter van voorboorgat (mm) 3,1 2,0–2,2 3,5 2,2–2,5 3,8 2,5–2,8 4,5 2,9–3,2 4,8 3,1–3,4 5,1 3,3–3,6 5,5 3,7–3,9 5,8 4,0–4,2 6,1 4,2–4,426

• Wanneer de boor klemraakt, keert u met de omkeer- schakelaar de draairichting om, om de boor uit het gaatje te krijgen. Het gereedschap kan echter plotse- ling terugspringen indien u het niet stevig vasthoudt.

• Kleine werkstukken dient u altijd eerst vast te zetten in een klemschroef of iets dergelijks.

• Indien het gereedschap ononderbroken wordt gebruikt totdat de accu is ontladen, dient u het gereedschap 15 minuten te laten rusten alvorens met een nieuwe accu verder te werken. ONDERHOUD LET OP:

• Controleer altijd of het gereedschap is uitgeschakeld en de accu is losgekoppeld voordat u begint met inspectie of onderhoud.

• Gebruik nooit benzine, wasbenzine, thinner, alcohol en dergelijke. Hierdoor het verkleuring, vervormingen en barsten worden veroorzaakt. Vervangen van koolborstels Verwijder en controleer regelmatig de koolborstels. Ver- vang de koolborstels wanneer ze tot aan de limietmarke- ring versleten zijn. Houd de koolborstels schoon, zodat ze gemakkelijk in de houders glijden. Beide koolborstels dienen gelijktijdig te worden vervangen. Gebruik uitslui- tend gelijksoortige koolborstels. (Fig. 10) Gebruik een schroevendraaier om de kappen van de koolborstelhouders te verwijderen. Haal de versleten koolborstels eruit, schuif de nieuwe erin, en zet daarna de kappen weer goed vast. (Fig. 11) Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te verzekeren, dienen alle reparaties, onderhoudsbeurten of afstellingen te worden uitgevoerd bij een erkend Makita Servicecentrum of Fabriekservice- centrum, en dit uitsluitend met gebruik van Makita ver- vangingsonderdelen. OPTIONELE ACCESSOIRES LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat er gevaar voor persoonlijke verwonding. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel. Raadpleeg het dichtstbijzijnde Makita Servicecentrum voor verder advies of bijzonderheden omtrent deze accessoires.

• Rubber steunschijf set

• Schuimrubber polijstkussen OPMERKING:

• Sommige van de onderdelen in deze lijst kunnen bijge- leverd zijn als standaard-accessoires. Deze accessoi- res kunnen per land verschillend zijn. Voor de model 6207D ENG103-3 Alleen voor Europese landen Geluidsniveau De typisch, A-gewogen geluidsniveaus vastgesteld vol- gens EN60745: Geluidsdrukniveau (L pA): 70 dB (A) of lager Onnauwkeurigheid (K): 3 dB (A) Tijdens het werken kan het geluidsniveau 80 dB (A) over- schrijden. Draag oorbeschermers. ENG202-3 Trilling De totaalwaarde van de trillingen (triaxiale vectorsom) vastgesteld volgens EN60745: Toepassing: boren in metaal Trillingsemissie (

Voor de model 6217D ENG104-1 Alleen voor Europese landen Geluidsniveau De typisch, A-gewogen geluidsniveaus vastgesteld vol- gens EN60745: Geluidsdrukniveau (

): 72 dB (A) Onnauwkeurigheid (K): 3 dB (A) Tijdens het werken kan het geluidsniveau 80 dB (A) over- schrijden Draag oorbeschermers. ENG202-3 Trilling De totaalwaarde van de trillingen (triaxiale vectorsom) vastgesteld volgens EN60745: Toepassing: boren in metaal Trillingsemissie (

• De opgegeven trillingsemissiewaarde is gemeten vol- gens de standaardtestmethode en kan worden gebruikt om dit gereedschap te vergelijken met andere gereed- schappen.

• De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een beoordeling vooraf van de blootstel- ling. WAARSCHUWING:

• De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap wordt gebruikt.

• Zorg ervoor dat veiligheidsmaatregelen worden getrof- fen ter bescherming van de operator die zijn gebaseerd op een schatting van de blootstelling onder praktijkom- standigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).27 ENH101-15 Alleen voor Europese landen EU-Verklaring van Conformiteit Wij, Makita Corporation, als de verantwoordelijke fabrikant, verklaren dat de volgende Makita- machine(s): Aanduiding van de machine: Snoerloze boor-schroeve- draaier Modelnr./Type: 6207D, 6217D in serie zijn geproduceerd en Voldoen aan de volgende Europese richtlijnen: 2006/42/EC En zijn gefabriceerd in overeenstemming met de vol- gende normen of genormaliseerde documenten: EN60745 De technische documentatie wordt bewaard door onze erkende vertegenwoordiger in Europa, te weten: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, Engeland
