MODE D'EMPLOI PDKS 120 A2 PARKSIDE

Instructions d'utilisation et consignes de sécurité

Mode d'emploi d'ongine

CH

SEGA A SVOLGERE

Avant de dire le mode d'emploi, ouvre la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

IT CH

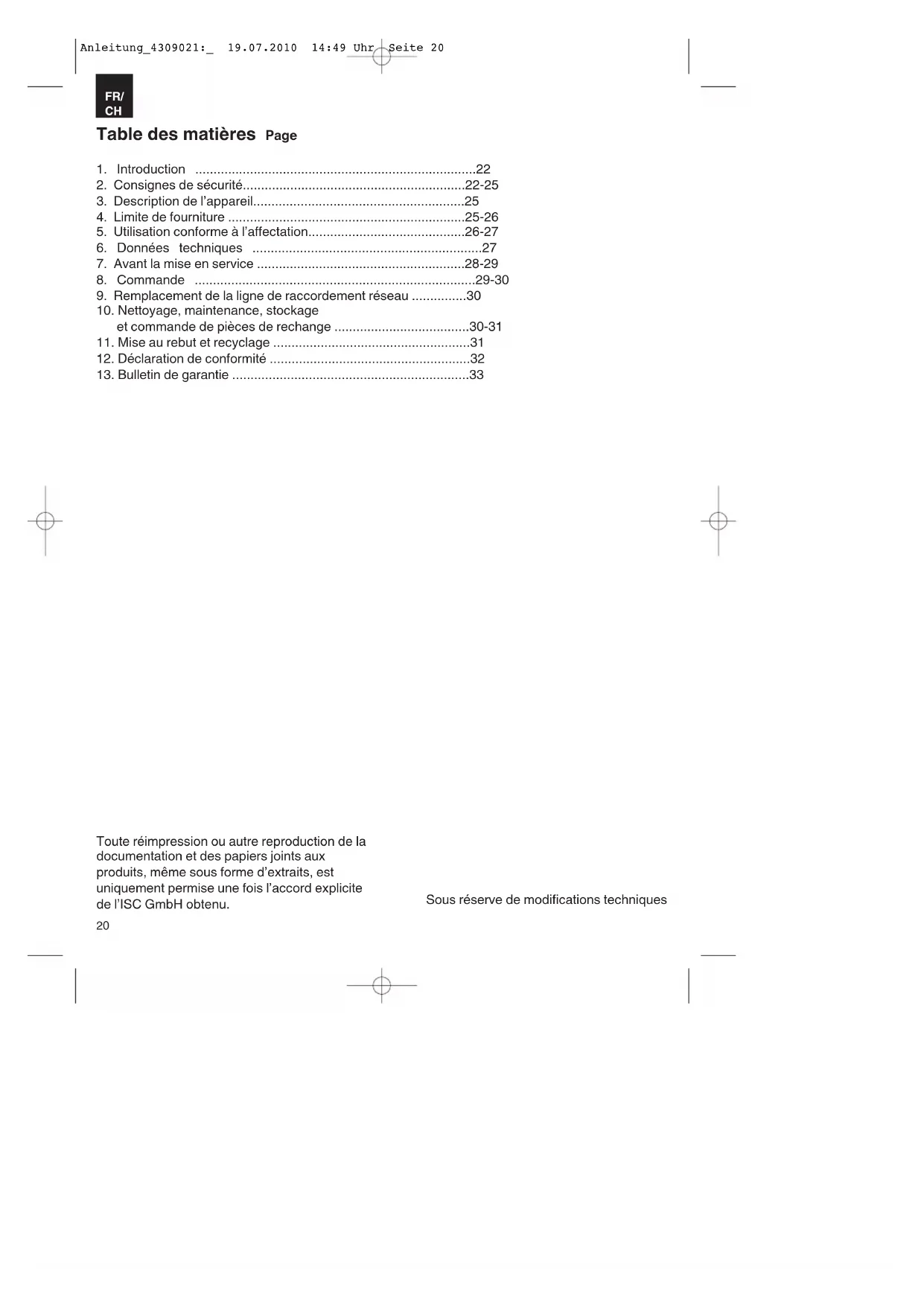

FR/CH Instructions d'utilisation et consignes de sécurité Page 20

1. Introduction 22
2. Consignes de sécurité 22-25
   3.Description de I'appareil. 25
3. Limité de fourniture 25-26
4. Utilisation conforme à l'affection 26-27
5. Données techniques 27
6. Avant la mise en service 28-29
7. Commande 29-30
8. Remplacement de la ligne de raccordement reseau 30
   10.Nettoyage,maintenance,stockage et commande de pieces de rechange 30-31
9. Mise au rebut et recyclage 31
10. Déclaration de conformité 32
    13.Bulletin de garantie 33

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifications techniques

FR/

CH

Consignes de sécurité supplémentaires

"AVERTISSEMENT - pour réduire le risque de blessure, lisez le mode d'emploi »

Portez une protection de l'ouie.

L'exposition au bruit peut entraîner une perte de l'ouïe.

Portez un masque anti-poussière.

Lors de travaux sur du bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériel contenant de l'amiate!

Portez des lunettes de protection.

Les étincelles générées pendant le travail ou les éclats, les copeaux et la poussière-sortant de l'appareil peuvent entraîner une perte de la vue.

Attention! Risque de blessure!

Ne mettez pas vos doigts dans la lame en rotation!

1. Introduction

Attention!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afin d'éviter des blessures et dommages. Veuillez donc lièr attentivement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir acceder aux informations à tout moment. Si l'appareil doit être remis à autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

2. Consignes de sécurité

AVENTISSEMENT

Veuillez dire toutes les consignes de
s ecurite et instructions. Tout non-respect
des consignes de securite et instructions peut
provoquer une decharge electrique, un
incendie et/ou des blessures graves.
Conservez toutes les consignes de securite
et toutes les instructions pour I'avirn.

2.1 Consignes de sécurité d'ordre général relatives aux apparèils électriques

Attention! Lors de l'usage d'outils électriques, il faut respecter les mesures de sécurité suivantes à des fins de protection contre les ELECTrocutions, les blessures et les incendies. Lisez et suivez ces indications avant d'utiliser l'appareil.

1. Gardez votre poste de travail en bon ordre

Le désordre dans le poste de travail entraine un risque d'accident.

2. Prenez compte des influences de l'environnement

N'exposez pas vos outils électriques à la pluie. N'utilise pas les outils électriques dans un environnement humide ou mouillé. Veillez à un bon éclairage. N'utilise pas les

outils électriques à proximé de liquides ou gaz combustibles.

1. Protégéz-vous contre les electrocutions Evitez tout contact avec les pieces mises à la terre, par exemple les tuyaux, radiateurs, cusinières, réfrigerateurs.

4. Tenez les enfants à l'écart!

Ne laisses pas d'autres personnes toucher l'outil ou le cable, éloignez-les de votre poste de travail.

5. Conserver vos outils dans un endroit sur

Les outils non utilisés doivent être conservés dans un endroit fermé sec et hors d'accès pour les enfants.

6. Ne surchargez pas vos outils

Vous travaillerez比较好 et plus surement en respectant la plage de performance indiquée.

7. Utilizez l'outil correct

N'utilise aucun outil, adaptable ou non, trop faible pour des travaux difficiles. N'utilise pas d'outils à des fins pour lesquelles ils ne sont pas destinés; N'utilise par exemple aucune scie circulaire à main pour abattre des arbres ou pour couper des branches.

8. Portez une tenue de travail appropriée

Ne portez aucun vêtement ou bijou lâche.
Vous pouvez être atrapé(e) par des pieces
mobiles. Lors de travaux en plein air, il est
recommandé de porter des gants en
caoutchouc et des chaussures
antidéraptantes. Portez un filt à cheveux
pour les cheveux longs.

9. Utilisez un équipement de protection

Portez des lunettes de protection. Utilisez un masque de respiration pour les travaux générateurs de poussière.

10. N'utilisez pas le cable de façon inappropriée

Ne portez pas l'otil par le cable, ne l'utilise pas pour tirer la fiche de la prise. Protégez le cable de la chaleur, contre tout contact avec de l'huile et des arêtes acérées.

11. Bloquez la piece usinée

Utilisez des dispositifs de serrage ou un etau pour tener la piece a usiner. Elle sera maintainue plus surement avec ces instruments qu'vec vous main et cela vous

permettra de commander la machine des deux mains.

1. Ne prenez pas de positions anormales Evitez une tenue anormale du corps. Veillez a vous tener de façon sure et gardez a tout moment l'équilibre.
2. Entretenez vos outils avec soin Tenez vos outils bien acerés et propres pour travailler correctement et en toute sécurité. Respectez les consignes de maintenance et les indications pour des changements d'outil. Contrôle régulierement le connecteur et le cable et faites-les replacer, en cas d'endommagement, par un spécialiste reconnu. Contrôle régulierement les rallonges et remplacez-les si elles sont abimées. Gardez les poignées sèches et exemples d'huile et de graisse.
3. Tirez la fiche de contact
   Lorsque vous n'utilise pas l'outil, avant les travaux de maintenance et lors d'un changement de piece, comme par exemple la lame de scie, foret et outils de machine de tous genres.
4. Ne laïsez aucune clé d'outil enchée
   Contrôlez avant la mise en circuit que les clés et les outils de réglage sont bien rétrés.
5. Evitez la mise en marche involontaire
   Ne portez aucun outil branché au réseau électrique en tenant le doigt sur le commutateur. Assurez-vous que l'interrupteur est étant s'il est relié au réseau électrique.
6. Rallonge en plein air Utilisez en plein air seulement des rallonges admises pour cela et dûment caractérisées.
7. Soyez toujours attentif
   Observez votre travail. Procedez raisonnablement. N'utilisez pas l'outil si vous n'etes pas bien concentré ou lorsque vous etes fatique.
8. Contrôlez si vous appareil n'est pas endommagé
   Contrôlez soigneusement le bon fonctionnement conforme à l'affection des dispositifs de protection ou des pieces légèrement abimées avant de continuer à utiliser l'outil. Contrôlez si la fonction des

pieces mobiles est correcte, si elles ne sont pas grippées ou si certaines pieces sont abimées. Toutes les pieces doivent être correctement montées pour garantir la sécurité de l'appareil. Les dispositifs de protection et les pieces abimées doivent absolument être réparés dans les règles de l'art par un atelier de service après vente ou être échangés si rien d'autre n'est indiquedans le mode d'emploi. Les commutateurs abimés doivent être replacés dans un atelier de service après vente. N'utilise aucun outil dont l'interrupteur ne peut pas etre mis en ou hors circuit.

20. Attention!

Pour votre propre sécurité, utilisez uniquement des accessoires et apparéils auxiliaires indiqués dans le mode d'emploi ou recommends ou indiqués par le produit de l'outil. L'usage de tout autre outil ou accessoire que ceux recommends dans le mode d'emploi ou dans le catalogue peut signifier pour vous un risque de blessure corporelle.

21. Réparations uniquement par un(e) spécialiste en électricité

Cet outil electrique correspond aux
reglements de sécurité correspondants. Les
réparations doivent uniquement etreeffectuees par un(e) electricien(ne)
qualifie(e), si tel n'est pas le cas, cela peut
entraîner des accidents pour l'utilisateur.
22. Branchez le dispositif d'aspiration de la poussiere Si des pieces de raccordement de dispositifs d'aspiration de la poussiere sont disponibles, vérifie que celles-ci sont bien branchées et utilisées.

Consignes de sécurité spéciales

En cas d'urgence, mettez immédiatement la machine hors circuit et débranche la prise de courant.
Respectez toutes ces consignes avant et pendant que vous travailliez avec la scie.
N'utilisez pas la scie pour scier du bois à brûler.
Ne sciez pas transversalement le bois rond sans dispositif de fixation approprié.

FR/CH

La machine est équipée d'un interrupteur de sécurité contre une remise en marche après une chute de tension.
Si un cable de rallonge est nécessaire, assurez-vous que sa section transversale suffise au courant absorbé de la scie. Section transversale minimale 1mm^2
N'utilise le tambour de cable qu'en etat déroule.
Il ne faut pas detourner l'attention de personnes travaillant sur la machine.
Les lames de scie (4) ne doivent en aucune cas etre freinées après la mise hors circuit de l'entrainment en effectuant une pression contre elles.
Ne montez que des lames de scie (4) aiguises, sans fissures et n'etant pas deformées.
- Les lames de scie défectueuses (4) doivent être replacées sans retard.
N'utilise pas de lames de scie ne correspondant pas aux caractéristiques indiquées dans ce mode d'emploi.
Il faut s'assurer que tous les dispositifs qui recouvent la lame de scie fonctionnent parfaitement.
- Les dispositifs de sécurité sur la machine ne doivent pas etre demontés, ni rendus inutilisables.
- Les dispositifs de protection endommages ou défectueux doivent être échangés sans retard.
Ne coupez pas de pieces tropétites pour pouvoir être tenues à la main en toute sureté.
Ne pas charger la machine au point qu'elle s'arrête.
Appuyez toujours bien la piece à usiner contre la table de travail.
Ne retirez jamais les éclats, copeaux ou pieces de bois collées de la lame de scie encore en fonctionnement.
Pour éliminer les dérangements sur l'outil utilisé bloqué, mettez la machine hors circuit. - Débranchez la prise secteur -retireze ce qui bloque. « Attention! Risque de blessure à cause de la lame de scie !! Portez des gants de protection! Effectuez une marche d'essay sans piece à usiner. Veiller à ce qu'aucun bruit ni aucune

vibration inhabituelle n'apparaisse. Mettez l'appareil hors circuit et contactez le producteur si tel est le cas.
Effectuez les changements d'équipement, tout comme les travaux de réglage, de mesure et de nettoyage uniquement lorsque le moteur est hors circuit. - Tirez la fiche de contact
- Contrôlez avant la mise en circuit que les clés et les outils de réglage sont bien retirés.
Lorsque you sortez du poste de travail, mettez le moteur hors circuit et débranche la prise secteur.
Les installations electriques, réparations et/ou travaux de maintenance doivent exclusivement être effectuels par des spécialistes.
Tous les dispositifs de protection et de sécurité doivent être immédiatement remontés une fois la réparation ou la maintenance terminée.
Il faut respecter les consignes de sécurité, de travail et de maintenance du producteur tout comme les cotes indiquées dans les caractéristiques techniques.
- Les prescriptions de prévention des accidents pertinentes et autres régles de la technique de sécurité généralement reconnaues doivent être respectées.
Respectez les livrets de reference des caisses de prévoyance (VBG 7j).
La scie est uniquement prevue pour etremise en place a l'intérieur.
Les pièces à usiner qui sont plus petites que le capot de protection de la lame de scie peuvent entraîner des blessures des mains et des doigts. Utilisez des auxiliaires adéquats!
Évitez les positions crispées des mains lorsque vous guidez la pierce à usiner et évitez les positions dans lesquelles la main pourrait glisser directement contre la lame de scie.
■ Positionnéz la lame de scie toujours les dents vers le bas tournées vers la table de menuisier.
Réglez toujours laonne tension de la lame afin d'eviter que les lames de scie ne se fendent.

Soyez particulièrement prudent(e) lorsque vous coupez du matériel dont les profils de coupe sont irréguliers.
Agissez avec grande prudence lorsque vous coupez des objets ronds comme des barres ou des tubes. Ceux-ci peuvent rouler devant la lame de scie et accrocher les dents. Calez ce genre de pieces à usiner avec un coin à fendre.
Lorsque youretirezla pièce à usiner,les dents peuvent se coince dans la fente de coupe,surtout lorsquelscopeauxbloquent la fente.Dans ce cas,metezlascie hors circuit,débranche za pris du courant,ouvrez le joint de coupe avec un coin a fendre et retirez la pièce à usiner.
Ne sortez jamais du poste de travail sans avoir misAAParavant la scie hors circuit. Attendez jusqu'ac que la scie s'arrete de tourner.
Ne placez, ne collez ni ne construisez aucune piece sur la table de travail pendant que la scie tourne.
- Mettez la scie en circuit uniquement après avoir libéré la table de travail de tous les restes de matérielux et de tous les outils. Laissez uniquement la piece à usiner et les auxiliaires de travail (coin à fendre) sur l'établi.
- Portez toujours des lunettes de protection.
- Maintenez les doigts suffisamment à l'ecart de la lame de scie.
Guidez bien la piece a usiner surement et ne la relachte jamais.
Ne sortez jamais du poste de travail sans avoir misAAPARAVANTa scie hors circuit.
Ne vous laissez pas entrainer à ne pas faire attention lors que vous serez familiarisé(e) avec la manipulation de la scie. L'inattention peut entrainer des blessures graves en l'espace d'une fraction de seconde.

Conservez bien ces consignes de sécurité.

3.Description de I'appareil (fig.1-15)

1. Dispositif de soufflage
2. Support
3. Vis moletée
4. Support
5. Capot de protection de lame de scie
6. Table de menuisier
7. Recouvrement gauche
8. Points de logement
9. Vis de serrage
10. Bras
11. Échelle des degrès
12. Levier de blocage
13. Raccordement d'aspiration de poussière
14. Interrupteur Marche/Arrêt
15. Régulateur du nombre de courses
16. Points de montage
17. Lame de scie
18. Adaptateur pour aspirateur
19. Adaptateur pour lames de scie à contourner
20. Clé à six pans creux 2,5 mm
21. Clé à six pans creux 4 mm
22. Compartiment de rangement pour lames des scie
23. Rondelle
24. Support de lame de scie supérieur
25. Support de lame de scie inférieur
26. Insertion de table
27. Pointeur
28. Vis

4. Volume de livraison

Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage. Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).

Verifiez si la livraison est bien complète. Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.

Conserve l'emballage autant que possible jusqu'à la fin de la période de garantie.

FR/CH

ATTENTION

L'appareil et le matériel d'emballage ne sont pas des jouets! Il est interdit de laisser des enfants jouer avec des sacs et des films en plastique et avec des pieces de petite taille. Ils risquent de les avaler et de s'étouffer!

Scie de découpage
Capot de protection de lame de scie
Vis moletée (2x)
Rondelle 6mm (2x)
Dispositif de soufflage
Lame de scie de rechange (10x) (pour bois et plastique)
Adaptateur de lames de scie à contourner (2x)
Clé à six pans creux 2,5
Cle a six pans creux 4 mm
Adaptateur d'aspiration
Mode d'emploi d'origine

5. Utilisation conforme à l'affection

La scie de découvertage sert a couper des
morceaux de bois angulaires ou des materiaux
semblables au bois comme p. ex.Plexiglas,
fibres de verre,mousse,caoutchouc,cuir et
liege.N'utilisez pas la scie pour scier du
matiereau rond.Le materiaiu rond peut
facilitement se coincer.Risque de blessure!
Les pieces peuvent etre catapultees!

L'appareil doit uniquement etre utilise conformément a son affectation! Chaque utilisation allant au-delà de cette affectation est consideree comme non conforme. Pour les dommages en resultant ou les blessures de tout genre, le producteur decline toute responsabilité et I'opérateur/l'exploitant est responsable.

Veillez au fait que nos apparèils, conformément au règlement, n'ont pas été concus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute

responsabilité si l'appareil venait a été utilisé professionnellement,isanantage ou par des sociétés industrielles,tout comme pour toute activité équivalente.

Seules les lames de scie adequates pour la machine doivent etreutilisées.
Le respect des consignes de sécurité, le mode d'emploi et les remarques de service dans le mode d'emploi sont aussi partie intégrante de l'utilisation conforme à l'affection.
Les personnes commandant la machine et en effectuant la maintenance doivent le connaître et avoir ete instruites sur les differentes risques possibles en decoulant.
En outre, il faut strictement respecter les reglements de prévoyance contre les accidents.
Il faut respecter toutes les autres règes des domaines de la médecine du travail et de la technique de sécurité.
Toute modification de la machine entraine l'annulation de la responsabilité du producteur, aussi pour les dommages en découlant.

Risques résiduels!

Meme en utilisant cet apparéil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la construction et le modele de cet outil électrique :

Lésions des poumons si aucun masque anti-poussière ajustat n'est porté.
Deficence auditive si aucun casque antibruit approprié n'est porté.
■ Risque d'accident lorsquela main entre dans la zone de coupe de l'outil et que celle-ci n'est pas recouverte.
■ Risque de blessure pendant le remplacement de l'outil (risque de coupure).
Ecrasement des doigts.
■ Risque par mouvement de retard.
■ Basculement de la pierce à usiner en raison d'une surface de pose de la pierce à scier trop petite.
Contact avec l'outil de coupe.

• Catapultage de morceaux de branches et de morceaux de piece à usiner.

Service vide

6. Données techniques

Tension réseau: 230V 50Hz

Puissance absorbée : 120 watts

Mode de service: S2 5 min

Vitesse de rotation de marche

à vide n_0 : 400-1600 min

Type de protection : IP 20

Levee:21mm

Encombrement: 410 × 245 ~mm

Table orientable: de 0^ à 45^ vers la gauche

Taille de la table: 410 X 253 mm

Longueur de la lame de scie: 134 mm

Distance de I'axe de la broche au bati: 406 mm

Sequence de coupe maxi. à 90^ : 57 mm

Sequence de coupe maxi. à 45^ : 32 mm

Poids: env.. 10,5 kg

Durée de mise en circuit :

Durée de service assignée 5 min./

Durée de pause assignée 5 min.

La durée de mise en circuit S2 5 min. (service bref) indique que le moteur d'une puissance nominale de 120 Watts ne doit être charge en continu que pour le temps (5 min.) indiqué sur la plaque signalétique. Sinon, il se rechaufferait de façon inadmissible. Pendant la pause, le moteur refroidit jusqu'à sa température de départ.

Valeurs d'émission de bruit

Bruit et vibrations

Le bruit et les vibrations ont ete detemines conformement a EN 61029.

Portez une protection de l'ouie.

L'exposition au bruit peut entraîner une perte de l'ouie.

Niveau de pression

acoustique L_pA : 82,6 dB 62,3 dB

Impréciation KpA: 3 dB

Niveau de puissance

Impréciation KwA: 3 dB

Les valeurs indiquées sont des valeurs d'émission et ne doivent donc pas représentier simultanément aussi des valeurs de poste de travail sûres. Bien qu'il y ait une corrélation entre le niveau d'émission et celui d'immission, on ne peut en déduire avec certitude si des mesures de précaution supplémentaires sont nécessaires ou non. Les facteurs pouvant influencer le niveau d'immission seront sur le moment au poste de travail complènnt la durée des effets, la sorte de salle de travail, les autres sources de bruit, etc. par ex. Le nombre de machines et d'autres processus voins. Les valeurs de poste de travail fiables peuvent aussi varier d'un pays à l'autre. Cette information est cependant destinée à rendre les personnes utilisant l'outil capables de mistrés estimer les risques et dangers.

Limitez le niveau sonore et les vibrations a un minimum!

Utilisez exclusivement des apparciels en excellent etat.
Entretenez et nettoyez l'appareil régulierement.
Adaptez votre façon de travailler à l'appareil.
Ne surchargez pas l'appareil.
Faites contrôler l'appareil le cas échéant.
- Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.

FR/CH

7. Avant la mise en service

Attention!

Enlevez systématiquement la fiche de contact avant de paramétrr l'appareil.

7.1 Généralités

Avant la mise en service, les recouvrements et dispositifs de sécurité doivent être montés dans les règles de l'art.
La lame de scie doit pouvoir tourner sans obstacle.
Dans le cas de bois ayant déjà été traité, veillez aux corps étrangers, comme par ex. les clous ou vis, etc.
Avant d'actionner l'interrupteur Marche/Arret, assurez-vous que la lame descie est correctement montee et que les pièces amovibles le sont sans obstacle.
Assurez-vous avant de connecter la machine que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.
Connectez la machine uniquement à une prise de courant à contact de protection conforme aux specifications, protégée d'un fusible pour au minimum 10A.

7.2 Monter la scie de découvert sur un établi (fig. 3,4)

L'appareil doit uniquement etre monte par un(e) spécialiste dument instruit!

Pour le montage, vous avez besoin de (non compris dans la livraison):

Vis à tête hexagonale (4x)
Ecrou hexagonal M8 (8x)
Rondelle 8mm (4x)
Joint plat 8mm (4x)
■Base en caoutchouc : 450x250x13mm

La longueur des vis devant est employées varie en fonction de l'épaissur de la tablette.

Montez la scie de découvertage sur un établi massif en bois. Cela permet d'eviter du bruit trop important en raison de vibrations.
- Marquez les trous de perforation. Utilisez pour ce faire la scie de découvertes sous forme de calibre.

Percez 4 troughs de 0.9mm dans I'etabli et la base en caoutchouc.
Vissez la scie de découvert à l'établi par des points de montage (fig. 3/12 pos. 16) dans l'ordre suivant (fig./4):

A) scie de découverte
B) base en caoutchouc
C) établi
D) joint plat
E) rondelle
F)écrou hexagonal
G) écrou hexagonal
H) vis a tete hexagonale

■ Serrez d'abord solidement l'écrou hexagonal (F) et assurez ensuite celui-ci avec un deuxième écrou hexagonal. (G).

7.3 Montage

Attention! Retirez la fiche secteur avant tout travail de maintenance, de changement d'équipement et de montage de la scie de découpage.

7.3.1 Montage du capot de protection de la lame de scie et du dispositif d'aspiration des copeaux (fig. 6/7/8)

Poussez le capot de protection de la lame de scie (5) sur le support (4).
Poussez les vis moletées (3) dans les trouss oblongs de la protection de la lame de scie (5) et vissez-les à fond.
A l'aide des vis moletées, il est possible de régler le capot de protection de la lame de scie sur plusieurs hauteurs.
Montez le dispositif de soufflage (1) comme représenté en figure 8.

7.3.2 Remplacement de la lame de scie (fig. 1/6/9/10/11/14)

Avertissement

Afin d'eviter toute blessure liée à un démarriage effectué par inadvertance : Commutez toujours l'interrupteur en position « zéro » et retirez la fiche de la prise, avant d'enlever ou de replacer la lame de scie.

FR/

CH

Tournez la vis de serrage (9) vers la gauche, afin de desserrer la lame de scie (17).
Dévissez le recouvrement de gauche (7). Ouvrez le couvercle du compartment de rangement (22) et enlevez les vis (C) (figure 6). (Il est aussi possible de changer la lame de scie sans enlever le recouvrement de gauche, mais cela demande une certaine habileté).
Retirez la lame de scie tout d'abord du support de lame de scie supérieur (24) en appuyant le bras basculant supérieur vers le bas.
■Ensuite, retirez la lame de scie du support de lame de scie inférieur (25).
Sortir la lame de scie de l'insertion de table (26) par le haut.
Placez la nouvelle lame de scie en procedant dans l'ordre inverse.

Attention: positionnez toujours la lame de scie de manière que ses dents soient tournées vers le bas en direction de la table de menuisier.

On peut introduire la lame de scie dans la fente a (figure 9,10) ou B (figure 9,11):

Fente a :

pour les coupes le long du bras

Fente B:

pour les coupes transversales par rapport au bras.

Tendez la lame de scie en tournant la vis de serrage (9) vers la droite. Dés que la vis de serrage est plus dure à tourner, vous doivent lui faire faire encore environ 3 tours complets afin qu'elle soit serrer correctement.

Remontez à nouveau le recouvrement de gauche (7). (Seulement s'il a eté demonté)

7.3.3 Réglage de précision de l'échelle d'angle

Attention: Au moment de la livraison, l'échelle d'angle est déjà correctement ajustée. Reglez la table de menuisier à l'aide d'une équerre de 90^ en plaçant cette dernière contre la table de menuisier et contre la lame de scie (fig. 12). Desserrez la vis (28) et tournez le pointeur (27) sur le repère de 90^ .

Pour pouvoir travailler avec précision, il est nécessaire de réaliser un essai :

Testez l'angle regle en effectuant une coupe d'essai, puis contrôle le degré regle sur la piece à usiner en utilisant un graphomètre. Le cas échéant, rajustez le pointeur (27).

8. Commande

8.1 Remarque :

La scie ne coupe pas le bois automatiquement. L'utiliseur rend la coupe possible en guidant le morceau de bois contre la lame de scie en mouvement.
Les dents coupent le bois uniquement pendant le mouvement vers le bas.
Il faut pousser lentement le bois en direction de la lame de scie étant donné que les dents de la lame de scie sont très petites.
- Chaque personne désirant manier la scie a besoin d'un certain temps d'apprentissage. Pendant cette période, quelques lames de scie vont certainement se briser.
Lorsque I'on coupe des morceaux de bois écais, il faut particulièrement faire attention à ne pas plier ni déformer la lame de scie.
En travaillant precautionneusement, on augmente la durée de vie de la lame de scie.

8.2 Interrupteur Marche / Arret (fig. 2/pos. 14)

Pour la mise en service, appuyez sur la touche « I »
Pour la mise hors circuit, il faut appuyer sur le bouton « 0 »

FR/ CH

Attention: La machine est équipée d'un interrupteur de sécurité contre une remise en marche après une chute de tension. Lorsque la scie de découvertage est en circuit et que l'alimentation en courant est interrompue dans le réseau, la scie de découvertage reste hors circuit lorsqu'on rétablit l'alimentation en courant. Pour la mise en service, actionnez à nouveau l'interrupteur « I »

8.3 Regulateur du nombre de courses

Avec le régulateur du nombre de courses (15), vous pouvez régler le nombre de courses en fonction du matériel à découvert. Nous recommendons une vitesse de rotation élevée pour les matériaux souples et une vitesse de rotation lente pour les matériaux durs. Tourner le régulateur du nombre de courses (15) vers la droite augmente la vitesse de rotation.

8.4 RÉalisation de coupes intérieures

Une caractéristique de cette scie à découvert est qu'elle permet de réaliser des coupes interieures dans une plaque sans devoir endommager la face extérieure ni la circonférence de cette plaque. Pour réaliser des coupes interieures dans une plaque:

Retirez la lame de scie comme indiqué au chapitre 7.3.2.
Percez un trou dans la plaque concernée.
Placez la plaque avec le trou au-dessus du trou d'accès sur la table de menuisier.
■ Installez la lame de scie dans la plaque en passant par le trou et reglez la tension de la lame.
- Àprous avoir terminé les coupes interieures, retirez la lame de scie de son support ( comme décrit au chapitre 7.3.2) et retirez la plaque de la table.

8.5 RÉalisation de coupes d'onglet

Basculez la table en détachant le levier de blocage (12) et en basculant la table de menuisier dans la position désirée (fig. 13). Resserrer le levier de blocage.

Attention!

Agissez très précautionnéusement lorsque vous réalisEZ des coupes d'onglets. Étant

donnedeqatlabetede menuisierestpencheee, le risque de glisserestimportant.Risque deblessure！

8.6 Adaptateur pour Iames de scie à contourner (fig. 5/14)

Retirez la lame de scie comme indiqué au repère 7.3.2.
■ Insérez à partir la lame de scie à contourner (17) dans l'adaptateur. Utilisez la clé à six pans creux de 2,5 mm. Attention: La lame de scie à contourner est non comprise dans la livraison.
Retirez tout d'abord l'insertion de table (26).
■ Suspendez ensuite les deux adaptateurs (19) aux deux supports de lame de scie (24/25).
- Mettez la lame de scie en place comme décrit au repère 7.3.2.

9. Remplacement de la ligne de raccordement réseau

Si la ligne de raccordement reseau de cet apparéil est endommagée, il faut la faire replacer par le producteur ou son service après-vente ou par une personne qualifiée afin d'éviter tout risque.

10. Nettoyage, maintenance, stockage et commande de pieces de rechange

Attention!

Retirez la fiche de contact avant tous travaux de nettoyage.

10.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres et sans poussière que possible.
  ■ Nous recommendons de nettoyer l'appareil directement après chaque utilisation.
  Ouvrez le recouvrement de gauche (fig. 1/pos.7), retirez les impuretés grossières (rubans de scie, poussière) avec une

FR/

CH

balayette.

Frottez l'appareil avec un chiffon propre ou sufflez dessus avec de l'air compré à basse pression.
Nettoyez l'appareil regulierement a I'aide d'un chiffon humide et un peu de savon noir. N'utilise aucun produit de nettoyage ni détergent ; ilis pourraient endommager les pieces en matieres plastiques de l'appareil. Veillez a ce qu'aucune eau n'entre a I'intérieur de I'appareil.

10.2 Maintenance

Aucune piece à l'intérieur de l'appareil n'a besoin de maintenance.

10.2.1 Palier (fig. 1/pos. 8)

Lubrifiez les points de logement des poulies de renvoi périodiquement avec uneGRAisse pour machines de grande qualite, au plus tard cependant après environ 25 a 30 heures de service.

10.2.2 Brosses à charbon

Si les brosses à charbon font trop d'étin celles, faites-les contrôle par des spécialistes en électricité. Attention! Seul un(e) spécialiste électricien(ne) est autorisé à replacer les brosses à charbon.

10.3 Stockage

Entreposez l'appareil et ses accessoires dans un endroit souvent, au sec et à l'abri du gel qui doit être inaccessible aux enfants. La température de stockage optimale est comprise entre +5 et +30 °C. Conservez l'outil électrique dans l'emballage d'origine.

10.4 Commande de pieces de rechange:

Lors de la commande des pieces de rechange, il faut indiquer ce qui suit;

Type de l'appareil
■ Numéro d'article de l'appareil
- Numéro d'identification de l'appareil :

Vous trouvrez les prix et informations actuelles à l'adresse www.isc-gmbh.info

11. Élimination et recyclage

L'appareil se trouve dans un emballage
permettant d'éviter les dommages dus au
transport.Cet emballage est une matière
première et peut donc être réutilisé
ultérieurement ou estre reintroduit dans le circuit
des matieres premières.L'appareil et ses
accessoires sont en materiaux divers, comme
par ex. des metaux et matieres plastiques.
Éliminez les composants defecteurs dans les
systemes d'élimination des déchets spéciaux.
Renseignez-vous dans un commerce
specialise ou aprous de I'administration de vote
commue!

Uniquement pour les pays de l'Union europeenne

Ne jetez pas les outils électriques dans les ordures menagères!

Selon la norme europeenne 2002/96/CE relative aux apparéils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltes à part et apportés à un recyclage respectieux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi :

Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retard, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien apparil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires joints aux anciens apparils ni les auxiliaires sans composants électroniques.

12. Déclaration de conformité

Nos produits sont soumis à un contrôle de qualité très strict. Si cet apparéil avait toutefois ne pas fonctionner impeccable, nous en serions désoles. Dans un tel cas, nous vous prions de bien pouvoir prendre contact avec notre service après-vente à l'adresse indiquée sur le bulletin de garantie. Nous restons également volunteers à votre disposition au nombre de téléphone de service indiqué plus bas. Pour faire valoir une demande de garantie, ce qui suit est valable:

1. Les conditions de garantie reglent les prestations de garantie supplémentaires. Vos droits de garantie légaux ne sont en rien alterés par la garantie presente. Notre prestation de garantie est gratuite.
2. La prestation de garantie s'applique exclusively aux defaults occasionnés par des vices de fabrication ou de matériel et est limitée à l'élimination de ces defaults ou encore au remplacement de l'appareil. Veillez au fait que nos appareils, conformément à leur affectation, n'ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu dus lors que l'apparéil est utilisé à des activités dans des entreprises professionnelles,artisanales ou industririelles ou toute autre activité du même genre. Sont également exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d'une installation non conforme, du non-respect du mode d'emploi ( comme par exemple le raccordement à une mauvaise tension reseau ou à un mauvais type de courant), les applications abusives ou non conformes ( comme par exemple une surcharge de l'appareil ou encore l'emploi d'accessoires non homologues), le non-respect des prescriptions de maintenance et de sécurité, l'infiltration de corps étrangers dans l'appareil ( comme par exemple du sable, des pierres ou de la poussière), l'emploi de la force ou l'influence extérieure ( comme par exemple les dommages dus à une chute), ainsi que l'usure normale conforme à l'utilisation. Ceci est particulièrement valable pour les accumulateurs pour lesquels nous offrons toutes une période de garantie de 12 mois.

Le droit à la garantie disparaitès lors que des interventions ont lieu sur l'appareil.

1. Le délambda de garantie s'élevé à 3 ans et commence à la date de l'achat de l'appareil. Les demandes de garanties doivent être représentées avant écoulement du délambda de garantie, dans les deux semaines suivant le moment auquel le défaut a été reconnu. Toute reconnaissance de demande de garantie après écoulement du délambda de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délambda de garantie, en raison de cette prestonation, pour l'appareil ou pour toute autre piece de rechange intégrée. Ceci est également valable lorsqu'un service après-vente sur place a été consulté.
2. Pour faire reconnaître vos demande de garantie, veuillez nous envoyer l'appareil defectieux franco de port à l'adresse indiquée ci-dessous. Ajoute à l'envoi l'original du bon d'achat ou de tout autre preuve de l'achat date. Veuillez donc toujours bien conserver le bon d'achat en guise de preuve! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l'appareil est compris dans notre prestation de garantie, nous vous retournerons sans retard un appleil répéré ou encore un nouveau.

Bien entendu, nous sommes pretis également à réparer les apparciels défectueux contre remboursement des frais,ès lors que l'appareil n'est plus ou pas garanti. Pour ce faire,veuillez envoyer l'appareil à notre adresse de service après-vente.

Einhell Schweiz AG
