Caractéristiques techniques	Visseuse sans fil Fein ASCS 6.3, couple maximal de 6 Nm, vitesse à vide de 0-400 tr/min, batterie lithium-ion 12V.
Utilisation	Idéale pour le vissage dans le bois, le plastique et les métaux légers, adaptée aux travaux de bricolage et d'assemblage.
Maintenance et réparation	Vérifier régulièrement l'état de la batterie, nettoyer les contacts et s'assurer que le mandrin est en bon état de fonctionnement.
Sécurité	Utiliser des lunettes de protection lors de l'utilisation, ne pas exposer la visseuse à l'eau, respecter les consignes de sécurité fournies dans le manuel.
Informations générales	Poids léger pour une manipulation aisée, garantie constructeur de 2 ans, compatible avec d'autres outils de la même gamme Fein.

FOIRE AUX QUESTIONS - ASCS 6.3 Fein

Comment charger la visseuse Fein ASCS 6.3 ?

Pour charger la visseuse, insérez la batterie dans le chargeur et branchez-le sur une prise électrique. La lumière indicatrice s'allumera pour signaler que la charge est en cours.

Que faire si la visseuse ne démarre pas ?

Vérifiez d'abord que la batterie est complètement chargée. Assurez-vous également que la batterie est correctement insérée dans la visseuse. Si le problème persiste, consultez le manuel d'utilisation.

Quelle est la capacité maximale de vissage de la Fein ASCS 6.3 ?

La capacité maximale de vissage dépend du type de vis et du matériau. En général, la visseuse peut visser jusqu'à 6 mm dans le bois et 4 mm dans le métal.

Comment régler le couple de la visseuse ?

Le couple peut être réglé en tournant la molette située sous le mandrin. Réglez-le en fonction du matériau et de la taille de la vis que vous utilisez.

Comment nettoyer ma visseuse Fein ASCS 6.3 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de la visseuse. Évitez d'utiliser des produits chimiques agressifs. Ne pas immerger la visseuse dans l'eau.

Que faire si la batterie ne se charge pas ?

Vérifiez que le chargeur fonctionne correctement en testant une autre batterie, si possible. Si la batterie ne charge toujours pas, il se peut qu'elle soit défectueuse et nécessite un remplacement.

La visseuse fait du bruit lorsque je l'utilise, est-ce normal ?

Un certain bruit est normal lors de l'utilisation, mais si vous entendez des bruits inhabituels, cela peut indiquer un problème. Arrêtez l'utilisation et contactez le service client.

Quelle est la durée de vie de la batterie de la Fein ASCS 6.3 ?

La durée de vie de la batterie dépend de l'utilisation. En général, avec une utilisation normale, elle peut durer entre 1 à 3 ans avant de nécessiter un remplacement.

Comment savoir quand la batterie est complètement chargée ?

Le chargeur est équipé d'une lumière indicatrice qui passe au vert lorsque la batterie est complètement chargée. Assurez-vous de ne pas laisser la batterie en charge trop longtemps une fois qu'elle est pleine.

Puis-je utiliser des accessoires d'autres marques avec la Fein ASCS 6.3 ?

Il est recommandé d'utiliser des accessoires compatibles de la marque Fein pour garantir la meilleure performance et éviter d'endommager l'outil.

MODE D'EMPLOI ASCS 6.3 Fein

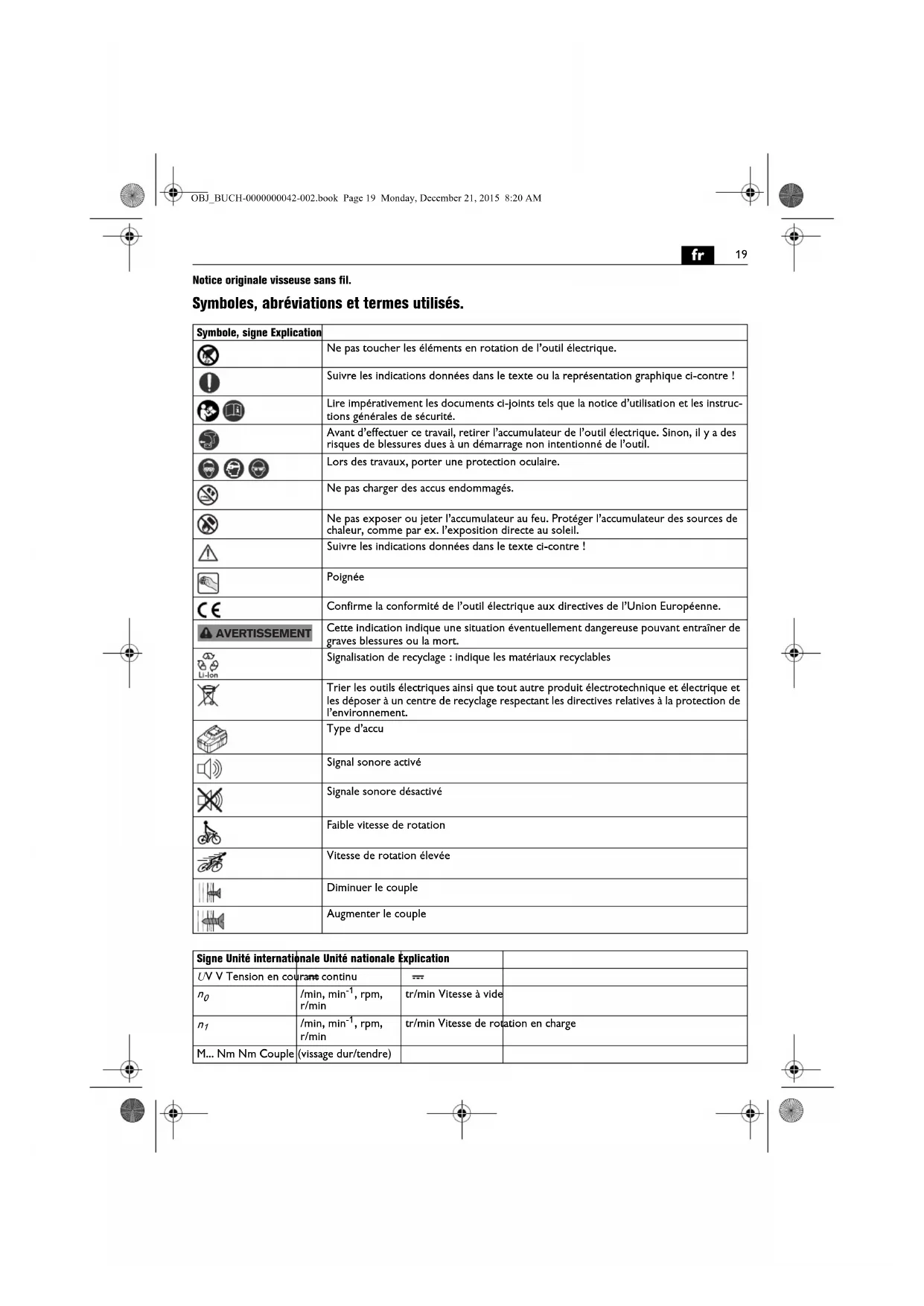

Symboles, abréviations et termes utilisés.

Symbole, signe Explication
[WXXS]	Ne pas toucher les éléments en rotation de l'outil électrique.
	Suivre les indications données dans le texte ou la représentation graphique ci-contre !
[C8DZ]	Lire impérativement les documents ci-joints tels que la notice d'utilisation et les instruc-tions générales de sécurité.
	Avant d'effectuer ce travail, retirer l'accumulateur de l'outil électrique. Sinon, il y a des risques de blessures dues à un démarrage non intentionné de l'outil.
[032W]	Lors des travaux, porter une protection oculaire.
	Ne pas charger des accus endommagés.
[DS4G]	Ne pas exposer ou jeter l'accumulateur au feu. Protéger l'accumulateur des sources de chaleur, comme par ex. l'exposition directe au soleil.
[Y02T]	Suivre les indications données dans le texte ci-contre !
	Poignée
	Confirme la conformité de l'outil électrique aux directives de l'Union Européenne.
	Cette indication indique une situation éventuellement dangereuse pouvant entraîner de graves blessures ou la mort.
	Signalisation de recyclage : indique les matériaux recyclables
[LI-ION]
	Trier les outils électriques ainsi que tout autre produit électrotechnique et électrique et les déposer à un centre de recyclage respectant les directives relatives à la protection de l'environnement.
	Type d'accu
	Signal sonore activé
[3XBT]	Signale sonore désactivé
[30X5]	Faible vitesse de rotation
[4XXH]	Vitesse de rotation élevée
	Diminuer le couple
[XDBC]	Augmenter le couple

Signe Unité internationale Unité nationale Explication
UV V Tension en courant continu		---
n_0	/min, min ^-1 , rpm,r/min	tr/min Vitesse à vide
n_1	/min, min ^-1 , rpm,r/min	tr/min Vitesse de rotation en charge
M... Nm Nm Couple	(vissage dur/tendre)

Signe Unité internationale	Unité nationale	Explication
○	inch inch Porte-outil	six pans creux
∅	mm mm Diamètre vis
	kg kg Poids suivant	EPTA-Procedure 01
L_pA	dB dB Niveau de pression acoustique
L_wA	dB dB Niveau d'intensité acoustique
L_pCpeak	dB dB Niveau max. de pression acoustique
K...			Incertitude
a	m/s2	m/s2	Valeur d'émission vibratoire suivant EN 60745 (somme vectorielle des trois axes directionnels)
a_h	m/s2	m/s2	Valeur d'émission vibratoire (vissage)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Unités de base et unités dérivées du système international SI.

Pour votre sécurité.

AVERTISSEMENT

Lisez tous les avertissements de sécurité et toutes les ins-

tructions. Ne pas suivre les avertissements et instructions peut donner lieu à une électrocution, un incendie et/ou une blessure sérieuse.

Conservez tous les avertissements et toutes les instructions pour pouvoir vous y reporter ultérieurement.

N'utilisez pas cet outil électrique avant d'avoir soigneusement lu et compris à fond cette notice d'utilisation ainsi que les « Instructions générales de

sécurité » (réf. documents 3 41 30 054 06 1). Conservez ces documents pour une utilisation ultérieure et joignez-les à l'outil électrique en cas de transmission ou de vente à une tierce personne.

De même, respectez les dispositions concernant la prévention des accidents du travail en vigueur dans le pays en question.

Conception de l'outil électrique :

visseuse portative, pour le serrage et desserrage de vis, spécialement pour la pose de vis autoperceuses et autotaraudeuses, à l'abri des intempéries, avec les outils de travail et les accessoires autorisés par FEIN.

Instructions particulières de sécurité.

Tenir l'outil par les surfaces de préhension isolées, lors de la réalisation d'une opération au cours de laquelle le dispositif de serrage peut entrer en contact avec un câblage non apparent. Le contact avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.

Faites attention aux câbles électriques, conduites de gaz et d'eau éventuellement cachés. Avant de commencer le travail, contrôlez la zone de travail à l'aide d'un détecteur de métaux par exemple.

Bloquez la pièce à travailler. Une pièce à travailler serrée par un dispositif de serrage est fixée de manière plus sûre que si elle est seulement tenue de la main.

Tenez fermement l'outil électrique. Il pourrait avoir des réactions inattendues.

Ne travaillez pas de matériaux contenant de l'amiante. L'amiante est considérée comme cancérigène.

Il est interdit de visser ou de riveter des plaques ou des repères sur l'outil électrique. Une isolation endommagée ne présente aucune protection contre une électrocution. Utilisez des autocollants.

N'utilisez pas des accessoires qui n'ont pas été spécialement conçus ou autorisés par le fabricant de l'outil électrique. Le seul fait qu'un accessoire puisse être monté sur votre outil électrique ne garantit pas une utilisation sans risque.

Utilisation et entretien de l'accumulateur (blocs d'accu).

Afin d'éviter des dangers tels que brûlures, incendie, explosion, blessures de la peau et d'autres blessures lors du maniement de l'accumulateur, respectez les indications suivantes :

Ne pas ouvrir, ni démonter les accumulateurs. Ne pas exposer les accus à des chocs mécaniques. En cas d'endommagement et d'utilisation non conforme de l'accu, des vapeurs et liquides nuisibles peuvent s'échapper. Les vapeurs peuvent irriter les voies respiratoires. Le liquide qui sort de l'accumulateur peut provoquer des irritations de la peau ou causer des brûlures.

Au cas où le liquide contenu dans les accumulateurs aurait contaminé des objets se trouvant à proximité, contrôlez les parties touchées, nettoyez-les ou, le cas échéant, remplacez-les.

N'exposez pas l'accumulateur à la chaleur ni au feu. Ne stockez pas l'accumulateur dans un endroit directement exposé au soleil.

Ne retirez l'accumulateur de son emballage d'origine que lorsqu'il doit être utilisé.

Avant tous travaux sur l'outil électrique, retirez l'accumulateur de l'outil. Risque de blessures en cas de démarrage non intentionnel de l'outil électrique.

Ne retirez l'accumulateur que lorsque l'outil électrique est à l'arrêt.

Maintenez les accumulateurs hors de la portée des enfants.

Tenez toujours l'accumulateur propre et protégez-le de l'humidité et de l'eau. Nettoyez les raccords encrassés de l'accumulateur et de l'outil électrique a l'aide d'un chiffon sec et propre.

N'utilisez que des accumulateurs intacts d'origine FEIN conçus pour votre outil électrique. Lors du travail avec et lors du chargement d'accumulateurs d'un type ne convenant pas à l'outil, d'accumulateurs endommagés, réparés ou modifiés, d'accumulateurs contrefaits ou d'autres fabricants, il y a danger d'incendie et/ou d'explosion.

Respectez les indications de sécurité de la notice d'utilisation du chargeur d'accumulateurs.

Vibrations mains-bras

L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a été mesurée conformément à la norme EN 60745 et peut être utilisée pour une comparaison d'outils électriques. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L'amplitude d'oscillation indiquée correspond aux utilisations principales de l'outil électrique. Si, toutefois, l'outil électrique était utilisé pour d'autres applications, avec d'autres outils de travail ou en cas d'un entretien insuffisant, l'amplitude d'oscillation pourrait être différente. Ceci peut augmenter considérablement la sollicitation vibratoire pendant toute la durée du travail.

Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est éteint ou allumé, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.

Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets des vibrations, tels que par exemple : entretien de l'outil électrique et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.

Instructions d'utilisation.

N'actionnez le commutateur du sens de rotation qu'à l'arrêt total du moteur.

Mettez le commutateur du sens de rotation en position médiane pour éviter un déclenchement intempestif, par ex. lors du transport.

En cas de surchauffe, l'outil électrique fonctionne par courtes impulsions de faible puissance. Faites travailler l'outil électrique à vide afin de le laisser refroidir.

Effectuez les vissage toujours avec butée de profondeur pour obtenir des résultats optimaux.

Arrêt de couple électronique (voir pages 6 - 7).

Pour les travaux sans butée de profondeur vous pouvez utiliser l'arrêt de couple électronique.

Ne changez le couple qu'à l'arrêt du moteur.

Une fois le couple réglé atteint, le moteur s'arrête et un signal sonore se fait entendre. Après la coupure, relâchez l'interrupteur Marche/Arrêt ; appuyez dessus à nouveau pour procéder à un autre vissage.

Vous pouvez activer ou désactiver le signal sonore.

Il n'y a pas d'arrêt électronique quand on travaille en position « »

Pour obtenir de bons résultats de travail, appuyez l'outil électroportatif contre la vis en exerçant une pression suffisante.

Maniement de l'accumulateur.

N'utilisez et ne chargez l'accumulateur que dans la plage de température de service admissible de l'accu de 0 °C - 45 °C (32 °F - 113 °F). Au début du processus de charge, la température de l'accumulateur doit se situer dans la plage de température de service de l'accu.

Affichage LED	Explication Action
1-4 LED vertes	Etat de charge en pourcentage	Machine prête à l'emploi
Voyantrouge permanent	L'accumulateur est presque vide	Charger l'accumulateur
Voyantrouge clignotant	L'accumulateur n'est pas prêt à fonctionner	Mettre l'accumulateur dans la plage de température de service de l'accu, le charger ensuite

L'état de charge actuel en pourcentage de l'accumulateur n'est indiqué que lorsque le moteur de l'outil électroportatif est à l'arrêt.

L'électronique stoppe automatiquement le moteur pour éviter toute décharge avancée de l'accumulateur.

Travaux d'entretien et service après-vente.

En cas de conditions d'utilisation extrêmes, lors du travail de matériaux métalliques, des poussières conductrices pourraient se déposer

à l'intérieur de l'outil électrique. Soufflez souvent de l'air comprimé sec et sans huile dans l'intérieur de l'outil électrique à travers les fentes de ventilation.

Si nécessaire, vous pouvez vous-même remplacer les éléments suivants : Outils de travail, butée de profondeur, accumulateur, crochet

Garantie.

La garantie du produit est valide conformément à la réglementation légale en vigueur dans le pays où le produit est mis sur le marché. Outre les obligations de garantie légale, les appareils FEIN sont garantis conformément à notre déclaration de garantie de fabricant.

Il se peut que seule une partie des accessoires décrits ou représentés dans cette notice d'utilisation soit fournie avec l'outil électrique.

Déclaration de conformité.

L'entreprise FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les réglementations en vigueur indiquées à la dernière page de la présente notice d'utilisation.

Dossier technique auprès de : C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd

22

fr

Protection de l'environnement, recyclage.

Rapportez les emballages, les outils électriques hors d'usage et les accessoires dans un centre de recyclage respectant les directives concernant la protection de l'environnement.

N'éliminez les accumulateurs que lorsqu'ils sont déchargés.

Si les accumulateurs ne sont pas complètement déchargés, isolez par précaution le connecteur électrique a l'aide d'un ruban adhésif pour les protéger contre les courts-circuits.
