BRUKSANVISNING ASCS 6.3 Fein

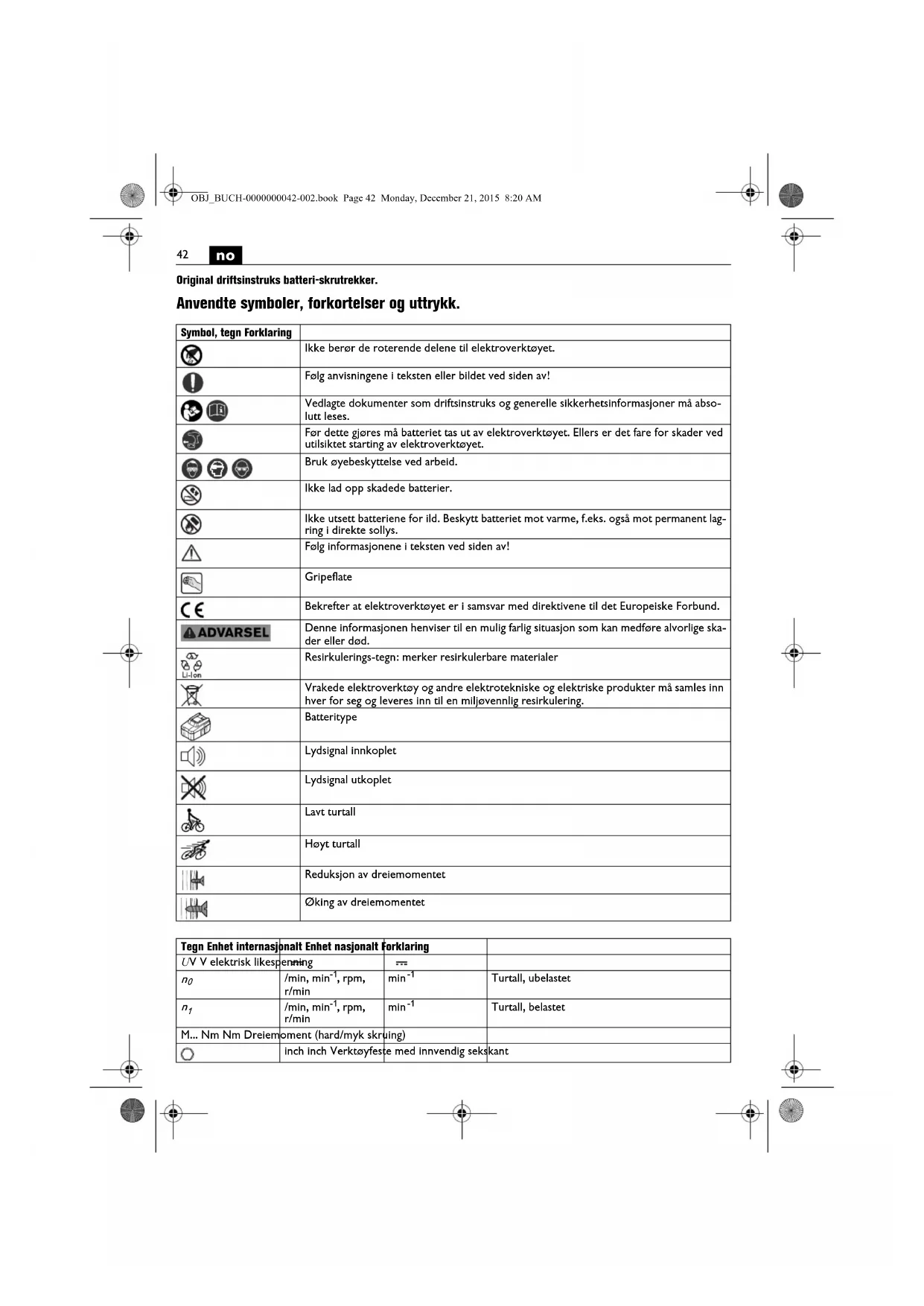

Original driftsinstruks batteri-skrutrekker. Anvendte symboler, forkortelser og uttrykk. Symbol, tegn Forklaring Ikke berør de roterende delene til elektroverktøyet. Følg anvisningene i teksten eller bildet ved siden av! Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må abso- lutt leses. Før dette gjøres må batteriet tas ut av elektroverktøyet. Ellers er det fare for skader ved utilsiktet starting av elektroverktøyet. Bruk øyebeskyttelse ved arbeid. Ikke lad opp skadede batterier. Ikke utsett batteriene for ild. Beskytt batteriet mot varme, f.eks. også mot permanent lag- ring i direkte sollys. Følg informasjonene i teksten ved siden av! Gripeflate Bekrefter at elektroverktøyet er i samsvar med direktivene til det Europeiske Forbund. Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige ska- der eller død. Resirkulerings-tegn: merker resirkulerbare materialer Vrakede elektroverktøy og andre elektrotekniske og elektriske produkter må samles inn hver for seg og leveres inn til en miljøvennlig resirkulering. Batteritype Lydsignal innkoplet Lydsignal utkoplet Lavt turtall Høyt turtall Reduksjon av dreiemomentet Øking av dreiemomentet Tegn Enhet internasjonalt Enhet nasjonalt Forklaring U V V elektrisk likespenning

For din egen sikkerhet. Les gjennom alle advarslene og anvisningene. Unnlatelse av å over- holde advarslene og nedenstående anvisninger kan med- føre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Ikke bruk dette elektroverktøyet før du har lest og forstått denne driftsinstruksen og de vedlagte “Generelle sikkerhetsinformasjonene” (doku- mentnummer 3 41 30 054 06 1). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med elektroverktøyet hvis det lånes bort eller selges videre. Følg også de vanlige nasjonale arbeidsmiljøbestemmelse- ne. Elektroverktøyets formål: Håndholdt skrutrekker til inn- og utskruing av skruer, spesielt til bruk med selvborende og selvskjærende skruer, med innsatsverktøy og tilbehør som er godkjent av FEIN og til bruk i værbeskyttede omgivelser. Spesielle sikkerhetsinformasjoner. Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der skruen kan treffe på skjulte strømled- ninger. Kontakt mellom skruen og en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt. Pass på skjulte elektriske ledninger, gass- og vannrør. Kontroller arbeidsområdet f. eks. med et metallsøkeap- parat før arbeidet påbegynnes. Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger, holdes sikrere enn med hånden. Hold elektroverktøyet godt fast. Det kan oppstå høye reaksjonsmomenter i korte perioder. Ikke bearbeid asbestholdig material. Asbest kan frem- kalle kreft. Det er forbudt å skru eller nagle skilt eller tegn på elek- troverktøyet. En skadet isolasjon gir ingen beskyttelse mot elektriske støt. Bruk klebeskilt. Bruk kun reservedeler eller tilbehør som er levert og god- kjent av produsenten. En sikker bruk kan ikke garanteres selv om annet tilbehør som passer til elektroverktøyet blir benyttet. Bruk og behandling av batteriet (batteriblokken). Ta hensyn til følgende informasjoner for å unngå farer som forbrenning, brann, eksplosjon, hudskader og andre skader ved bruk av batteriet: Batterier må ikke tas fra hverandre, åpnes eller hakkes opp. Ikke utsett batteriene for mekaniske støt. Ved ska- der og usakkyndig bruk av batteriet kan det slippe ut ska- delig damp og væske. Dampen kan irritere åndedrettsorganene. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger. Hvis det er kommet batterivæske på gjenstander, må disse rengjøres eller eventuelt skiftes ut. Ikke utsett batteriene for varme eller ild. Batteriene må ikke lagres i direkte sol. Ta batteriet først ut av originalemballasjen når det skal brukes. Ta batteriet ut av elektroverktøyet før det utføres arbeid på elektroverktøyet. Hvis elektroverktøyet starter utilsik- tet, er det fare for skader. Ta batteriet kun ut når elektroverktøyet er slått av. Hold batteriet unna barn. Hold batteriet rent og beskyttet mot fuktighet og vann. Rengjør de tilsmussede kontaktene på batteriet og el- verktøyet med en tørr, ren klut. Bruk kun intakte originale FEIN-batterier, som er bereg- net for dette el-verktøyet. Ved arbeid eller opplading av uoriginale, skadede, reparerte eller modifiserte batterier, etterligninger og batterier fra andre produsenter er det fare for brann og/eller eksplosjonsfare. Følg sikkerhetsinformasjonene i driftsinstruksen for bat- teri-laderen. Hånd-arm-vibrasjoner Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg også til en foreløpig vurdering av svingningsbelastningen. Det angitte svingningsnivået representerer de vanlige anvendelsene til elektro-verktøyet. Men hvis elektro- verktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan sving- mm mm Skruediameter kg kg Vekt tilsvarende EPTA-Procedure 01

pCpeak dB dB Maksimalt lydtrykknivå K... Usikkerhet m/s

Svingningsemisjonsverdi iht. EN 60745 (vektorsum fra tre retninger)

Basis- og avledede enheter fra det internasjonale enhetssystemet SI. Tegn Enhet internasjonalt Enhet nasjonalt Forklaring OBJ_BUCH-0000000042-002.book Page 43 Monday, December 21, 2015 8:20 AM44

ningsnivået avvike. Dette kan øke vibrasjonsbelastningen tydelig for hele arbeidstiden. Til en nøyaktig vurdering av vibrasjonsbelastningen bør det også tas hensyn til tidene når maskinen var utkoblet eller går, men ikke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden. Bestem ekstra sikkerhetstiltak for å beskytte brukeren mot svingningsvirkninger som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene. Bruksinformasjon. Bruk høyre-/venstre-bryteren kun når motoren står stille. Sett høyre-/venstre-bryteren i midtstilling for å unngå en utilsiktet start, f. eks. ved transport. Ved overoppheting går elektroverktøyet med korte, ytel- sessvake impulser. La elektroverktøyet avkjøle ved å kjø- re maskinen uten belastning. For å oppnå pålitelige arbeidsresultater må du alltid utføre skruinger med dybdeanlegg. Elektronisk dreiemomentutkopling (se sidene 6 – 7). Ved arbeid uten dybdeanslag kan du benytte den elektro- niske momentsutkoplingen. Innstill dreiemomentet kun når motoren står stille. Motoren kopler fra når det forhåndsinnstilte dreiemo- mentet er oppnådd, dette angis også ved lydsignal. Etter utkoplingen slipper du på/av bryteren, og deretter tryk- ker du på bryteren en gang til for en ny skruoperasjon. Du kan slå lydsignalet på og av. Ved arbeid med dreiemomenttrinn « » utløses ingen elektronisk utkopling. Trykk elektroverktøyet kraftig mot skruen for å oppnå gode arbeidsresultater. Håndtering av batteriet. Bruk og lad batteriet kun opp i et batteri-driftstempera- turomårde på 0 °C – 45°C (32 °F – 113 °F). Batteri-tem- peraturen må være i batteri-driftstemperaturområdet når oppladingen påbegynnes. Den ekte prosentuale ladetilstanden til batteriet anvises kun når motoren på elektroverktøyet er stanset. Motoren stoppes automatisk av elektronikken når batte- riet er utladet. Vedlikehold og kundeservice. Ved ekstreme bruksvilkår kan det ved bearbei- delse av metall sette seg metallstøv inne i elek- troverktøyet. Dette kan forårsake kortslutning eller overslag. Blås ofte gjennom de innvendige delene av elektroverktøyet gjennom ventilasjonsspaltene med tørr og oljefri trykkluft. Følgende deler kan du skifte ut selv etter behov: Innsats- verktøy, dybdeanlegg, batteri, stativkrok Reklamasjonsrett og garanti. Reklamasjonsretten for produktet gjelder jf. de lovmes- sige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produsen- tens garantierklæring. Denne driftsinstruksen kan inneholde beskrivelser og/eller illustrasjoner av tilbehør som ikke inngår i din leveranse. Samsvarserklæring. Firmaet FEIN erklærer som eneansvarlig at dette produk- tet stemmer overens med de vanlige bestemmelsene som er oppført på siste side i denne driftsinstruksen. Tekniske underlag hos: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd Miljøvern, deponering. Emballasjer, gammelt elektroverktøy og tilbehør må leve- res inn til miljøvennlig resirkulering. Batterier må kun leveres inn til korrekt deponering i utla- det tilstand. Hvis batteriene ikke er helt utladet må kontaktene isole- res med tape, slik at det ikke oppstår en kortslutning. LED-indikator Betydning Aksjon 1 – 4 grønne LED Prosentual ladetilstand Drift Rødt konti- nuerlig lys Batteriet er nesten tomt Lad opp batteriet Rødt blinklys Batteriet er ikke driftsklart Få batteriet inn i bat- teri-driftstemperatur- området, lad deretter opp OBJ_BUCH-0000000042-002.book Page 44 Monday, December 21, 2015 8:20 AM45
