NAUDOJIMO INSTRUKCIJA ASCS 6.3 Fein

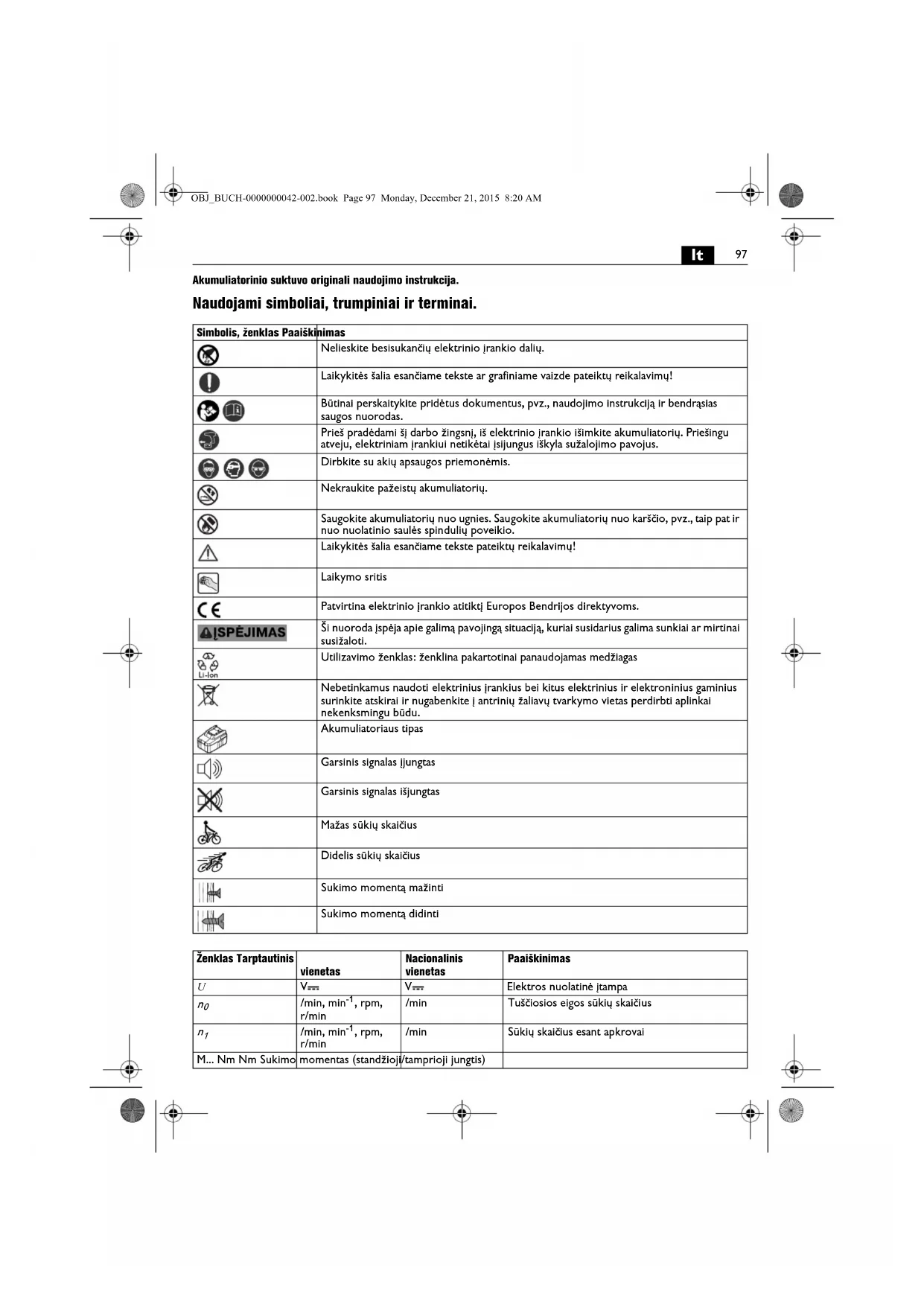

Naudojami simboliai, trumpiniai ir terminai.

Simbolis, ženklas Paaiškinimas
	Nelieskite besisukančių elektrinio įrankio dalių.
	Laikykitės šalia esančiame tekste ar grafiniame vaizde pateiktų reikalavimų!
	Būtinai perskaitykite pridėtus dokumentus, pvz., naudojimo instrukciją ir bendrąsias saugos nuorodas.
	Prieš pradėdami šį darbo žingsnį, IŠ elektrinio įrankio išlmkite akumullatorių. Priešingu atveju, elektriniam įrankiui netikėtai įsjungus iškyla sužalojimo pavojus.
	Dirbkite su akių apsaugos priemonėmis.
	Nekraukite pažeistų akumuliatorių.
	Saugokite akumuliatorių nuo ugnies. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo nuolatinio saulės spindullų poveiklo.
	Laikykitės šalia esančiame tekste pateiktų reikalavimų!
	Laikymo sritis
CE	Patvirtina elektrinio įrankio atitiktį Europos Bendrijos direktyvoms.
⚠SPĖJIMAS	Ši nuoroda įspėja apie galimą pavojingą situaciją, kuriai susidarius galima sunkiai ar mirtinai susižaloti.
	Utilizavimo ženklas: ženklina pakartotinai panaudojamas medžiagas
	Nebetinkamus naudotį elektrinius įrankius bei kitus elektrinius ir elektroninius gaminius surinkite atskirai ir nugabenkite Į antrinių žaliavų tvarkymo vietas perdirbti aplinkai nekenksmingu būdu.
	Akumuliatoriaus tipas
	Garsinis signalas įjungtas
	Garsinis signalas išjungtas
	Mažas sūkių skaičius
	Didelis sūkių skaičius
	Sukimo momentą mažinti
	Sukimo momentą dildinti

Ženklas Tarptautinis	vienetas	Nacionalinis vienetas	Paaiškinimas
U	V_===	V_===	Elektros nuolatinė įtampa
n_0	/min, min ^-1 , rpm, r/min	/min	Tuščiosios eigos sūkių skaičius
n_1	/min, min ^-1 , rpm, r/min	/min	Sūkių skaičius esant apkrovai
M... Nm Nm Sukimo	momentas (standžioji/tamprioji jungtis)

It

Ženklas Tarptautinis	vienetas	Nacionalinis vienetas	Paaiškinimas
	inch	coliai	Irankių įtvaras su vidiniu šešiabriauniu
	mm mm Varžtu skersmuo
	kg kg Masė pagal „EPTA-Procedure 01“
L_pA	dB dB Garso slėgio lygis
L_wA	dB dB Garso galios lygis
L_pCpeak	dB dB Aukščiausias garso slėgio lygis
K...			Paklaida
a	m/s2	m/s2	Vibracijos emisijos vertė pagal EN 60745(trijų krypčių atstojamasis vektorius)
a_h	m/s2	m/s2	Vibracijos emisijos vertė (sukimas)
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	Tarptautinės matavimo vienetų sistemos Slibazinlai ir lšvestinlai vienetal.

Jūsų saugumui.

⚠️ ISPÈJIMAS

Perskaitykite visas saugos nuorodas ir reikalavimus. Nesilaikant saugos

nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima susižaloti ar sužaloti kitus asmenis. Išsaugokite šią instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.

Nepradėkite naudoti šio elektrinio įrankio, kol atidžial neperskaitėte ir geral nesupratote šios naudojimo instrukcijos bei pridėtu „Bendruju

saugos nuorodu“ (leidinio numeris 3 41 30 054 06 1). Išaugokite išvardytus dokumentus, kad ir ateltyje galėtumėte jais pasinaudoti, ir atiduokite juos kartu su elektrinių įrankiu, jei perduodate ar parduodate ji kitam savininkui.

Taip pat laikykitės specialiųjų nacionalinių darbo saugos reikalavimų.

Elektrinio jrankio paskirtis:

Rankomis valdomas suktuvas varžtams jsukti ir išsukti, specialiai skirtas naudoti su savigrežiais ir savisriegiais varžtais su FEIN aprobuotas darbo įrankiais ir papildoma įranga nuo atmosferos poveiklo apsaugotoje aplinkoje.

Specialiosios saugos nuorodos.

Jei atliekate darbus, kurių metu varžtas gali kliudyti paslėptus elektros laidus, tai elektrinį įrankį laikykite už izoliuotų rankenų. Prisilietus prie laido, kuriuo teka elektros srovė, metallnėse prletalso dalyse gall atsirasti įtampa ir trenkti elektros smūgis.

Atkreipkite dėmesį i paslėptus elektros laidus, dujų vamzdynus ir vandentiekio vamzdžius. Prieš pradėdami dirbti, darbo sritį patikrinkite, pvz., metalo ieškikliu.

Įtvirtinkite ruošinį. Saugiau dirbti, kai ruošinys įtvirtintas veržimo įrangoje nei laikomas rankoje.

Tvirtai laikykite elektrinį įrankį. Galimas trumpalaikis didelis reakcijos jėgų momentas.

Neapdorokite medžiagų, kurių sudėtyje yra asbesto. Asbestas yra vėžį sukellanti medžiaga.

Draudžiama prie elektrinio įrankio prisukti ar prikniedyti lenteles ar ženklus. Pažeista izoliacija neapsaugo nuo elektros smūgio. Naudokite klijuojamuosius ženklus.

Nenaudokite jokios papildomos jrangos, kurios specialiai nesukūrė arba neaprobavo elektrinio įrankio gamintojas. Tai, kad papildomą jranga galima pritvirtinti prie įrankio, nereiškia, kad bus saugu naudoti.

Akumuliatoriaus (akumuliatorių bloko) naudojimas.

Kad dirbdami su akumuliatoriais išvengtumėte nudegimo, gaisro, sprogimo, odos sužalojimo ir kitokių pavojų, laikykitės šių nuorodu:

Akumuliatorius išardyti, atidaryti ar pjaustyti draudžiama. Saugokite akumuliatorius nuo mechaninių smūgių. Pažeidus akumuliatorių ar netinkamai jį naudojant, gali susidaryti kenksmingi garai ir ištekėti skystis. Garal gali sudirginti kvėpavimo takus. Ištekėjęs akumuliatoriaus skystis gali sudirginti arba nudeginti odą.

Jei iš pažeisto akumuliatoriaus ištekėjęs skystis apliejo šalia esančius daiktus, užterštas dalis patikrinkite, nuvalykite arba, jei reikia, pakeiskite.

Saugokite akumuliatorių nuo karščio ir ugnies. Nelaikykite akumuliatoriaus tiesioginiuose saulės spinduliuose.

Akumuliatorių iš originalios pakuotės išimkite tik tada, kai jį reikia naudoti.

Prieš pradėdami elektrinio įrankio priežiūros ar remonto darbus, išimkite iš jo akumuliatorių. Netikėtai įsijungus elektriniam įrankiui, iškyla sužalojimo pavojus.

Akumuliatorių išimkite tik tada, kai elektrinis įrankis išjungtas.

Akumuliatorius saugokite nuo vaikų.

Akumuliatorių laikykite švarų ir apsaugotą nuo drėgmės bei vandens. Užterštas akumuliatoriaus ir elektrinio įrankio jungtis nuvalykite sausu, švariu skudurėliu.

Naudokite tik nepažeistus originalius FEIN

akumuliatorius, skirtus jüsu elektriniam jrankiui. Dirbant su netinkamais, pažeistais, remontuotais, perdarytais, falsifikuotais ar kitu gamintoju akumuliatoriais arba tokius akumuliatorius kraunant, iškyla gaisro ir (arba) sprogimo pavojus.

Laikykitės akumuliatoriaus kroviklio naudojimo instrukcijoje pateiktų saugos nuorodu.

Plaštakas ir rankas veikianti vibracija

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 normoje standartizuotą matavimo metodą, ir lyginant elektrinius įrankius jį galima naudoti. Jis skirtsas vibracijos poveikuii laikinai įvertinti. Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti ir į laiką, per kurį prietalsas buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Valdymo nuorodos.

Sukimosi krypties perjungiklj junkite tik tada, kai variklis nesisuka.

Sukimosi krypties perjungiklì nustatykite i vidurinę padėtį, kad, pvz., transportuodami, išvengtumėte netikėto įjungimo.

Perkaitęs elektrinis įrankis veikia trumpais, silpnais impulsais. Palaukite, kol tuščiaja eiga veikiantis elektrinis įrankis atvės.

Siekdami užtikrinti gerus darbo rezultatus, visada sukite su gylio ribotuvu.

Elektroninis sukimo momento išjungimas (žr. psl. 6 - 7).

Dirbdami be gylio ribotuvo galite naudoti elektroninį sukimo momento išjungimo įtaisą.

Sukimo momentą nustatykite tik tada, kai variklis nevelkla.

Pasiekus nustatytą sukimo momentą, variklis išsijungia ir pasigirsta garsinis signalas. Po išjungimo atleiskite ijungimo-išjungimo jungiklj ir, norėdami sukti toliau, paspauskite ji iš naujo.

Garsinj signalą galite jjungti arba išjungti.

Dirbant nustačius sukimo momento pakopą „ elektroninis išjungimas neatliekamas.

Norėdami Išlaikyti gerus darbo rezultatus, elektrinį įrankį pakankamai stipriai spauskite į varžtą.

Kaip elgtis su akumuliatoriumi.

Akumuliatorių naudokite ir kraukite tik akumuliatoriaus temperatūrai esant eksploatavimo temperatūros ribose nuo 0 °C iki 45 °C (nuo 32 °F iki 113 °F). Akumuliatoriaus temperatūra jkrovimo operacijos pradžioje turi būti eksploatavimo temperatūros ribose.

Šviesadiodis indikatorius	Reikšmė Operacija
1-4 žali šviesadlodžiai indikatoriai	Procentinė jkrova	Eksploatavimas
Raudona nuolatinė šviesa	Akumuliatorius beveik išsikrovęs	Akumuliatorių jkraukite
Raudona mirksinti šviesa	Akumuliatorius nėra paruoštas naudoti	Palaukite, kol akumuliatoriaus temperatūra pasieks eksploatavimo temperatūros ribas, Ir akumuliatorių jkraukite

Tikrojl akumuliatoriaus ikrovos būklė procentals rodoma tik esant sustabdytam elektrinio įrankio varikliui.

Nustačius, kad netrukus akumuliatorius visiškai išsikraus, elektroninis įtaisas automatiškai išjungia variklj.

Techninė priežiūra ir remonto dirbtuvės.

Esant ekstremalioms eksploatavimo salygoms, apdorojant metalus elektrinio jrankio viduje gali susikaupti laidžių dulkių. Elektrinio jrankio

vidu per ventiliacines angas dažnai prapūskite sausu suslėgtu oru, kuriame nėra alyvos.

Šias dalis, jei reikia, galite pakeisti patys: darbo įrankius, gylio ribotuva, akumuliatorių, tvirtinimo kablj.

Istatyminė garantija ir savanoriška gamintojo garantija.

Gaminiui įstatyminė garantija suteiklama pagal šalyje, kurioje buvo pateiktas rinkai, galiojančius įstatyminius aktus. Be to, FEIN suteikia garantija pagal FEIN gamintojo garantinį rašta.

Jūsų elektrinio įrankio tiekiamame komplekte gali būti tik dalis šioje naudojimo instrukcijoje aprašytos ar pavalzduotos papildomos įrangos.

Atitikties deklaracija.

Firma FEIN savo atsakomybės ribose patvirtina, kad šis produktas atitinka šios instrukcijos paskutiniame puslapyje nurodytus specialiuosius reikalavimus. Techninė byla laikoma: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd

Aplinkosauga, šalinimas.

Pakuotės, nebetinkami naudoti elektriniai įrankiai ir papildoma įranga turl būti perdirbami aplinkai nekenksmingu būdu.

Utilizuoti atiduokite tik išsikrovusius akumuliatorius.
Jel akumuliatoriali nėra visiškai išsikrove, kad apsaugotumėte nuo trumpojo jungimo, kištukines jungtis Izoliuokite lipniąja juosta.
