ASCS 6.3 - Skrūvgriezis Fein - Bezmaksas lietošanas instrukcija

Produkta veids	Bezvadu rokas skrūvgrieznis
Zīmols	Fein
Modelis	ASCS 6.3
Barošana	Litija-jonu akumulators (18 V)
Akumulatora tips	Litija-jonu
Instrumenta turētājs	Sešstūra 1/4" (sešstūra ligzda)
Dziļuma ierobežotājs	Jā, regulējams
Rotācijas virziens	Atgriezenisks (slēdzis)
Elektroniskā griezes momenta apturēšana	Jā, ar aktivējamu skaņas signālu
Skaņas signāls	Aktivējams/deaktivējams
Akumulatora aizsardzība	Elektroniskā pretdziļo izlādi
Darba temperatūras diapazons	0 °C līdz 45 °C (uzlāde un lietošana)
Uzlādes stāvokļa indikācija	Zaļas LED (4 līmeņi) + sarkana indikatora gaisma
Apkope	Izpūst sausu saspiestu gaisu ventilācijas spraugās
Lietotāja nomaināmas daļas	Darba instrumenti, dziļuma ierobežotājs, akumulators, āķis
Garantija	Juridiskā + FEIN ražotāja garantija
Mērījumu standarti	EN 60745 (vibrācija, troksnis)
Iekļautie piederumi	Jostas āķis

Bieži uzdotie jautājumi - ASCS 6.3 Fein

Kā nomainīt akumulatoru?

Pirms jebkādas darbības izslēdziet instrumentu un iestatiet rotācijas virziena slēdzi vidējā pozīcijā. Nospiediet akumulatora atbloķēšanas pogu un izņemiet to. Izmantojiet tikai oriģinālos FEIN akumulatorus.

Kā regulēt skrūvēšanas griezes momentu?

Griezes moments tiek regulēts, kad motors ir apstājies. Pagrieziet griezes momenta regulēšanas gredzenu līdz vēlamajai vērtībai. Kad iestatītais griezes moments ir sasniegts, motors apstājas un atskan skaņas signāls.

Ko nozīmē mirgojoša sarkana gaisma uz akumulatora?

Mirgojoša sarkana gaisma norāda, ka akumulators nav gatavs darbam, parasti temperatūras dēļ, kas ir ārpus pieļaujamā diapazona (0-45°C). Ļaujiet akumulatoram atgūt istabas temperatūru, pēc tam uzlādējiet to.

Kā aktivēt vai deaktivēt skaņas signālu?

Skaņas signālu var aktivēt vai deaktivēt. Instrukcijā ir norādīti atbilstošie simboli: skaļrunis aktivēšanai, pārsvītrots skaļrunis deaktivēšanai. Skatiet instrukcijas sadaļu «Elektroniskā griezes momenta apturēšana».

Vai es varu izmantot ne-FEIN piederumus?

Aizliegts izmantot piederumus, kas nav izstrādāti vai nav atļauti no FEIN. Pat pielāgojams piederums var radīt drošības riskus. Izmantojiet tikai oriģinālos piederumus.

Kā tīrīt skrūvgriezi?

Izņemiet akumulatoru. Izpūstiet sausu un eļļu nesaturošu saspiestu gaisu caur ventilācijas spraugām, lai noņemtu vadošus putekļus. Notīriet akumulatora savienotājus ar sausu drānu.

Kā mainīt rotācijas virzienu?

Rotācijas virziena slēdzis atrodas virs sprūda. Bīdiet to pa kreisi labās rotācijas virzienam (pievilkšana), pa labi kreisās rotācijas virzienam (atbrīvošana). Darbiniet to tikai tad, kad motors ir pilnībā apstājies.

Kāds ir temperatūras diapazons akumulatora uzlādei?

Akumulators jāuzlādē tikai temperatūras diapazonā no 0 °C līdz 45 °C. Ārpus šī diapazona uzlāde ir neiespējama vai bīstama.

Ko darīt, ja instruments pārkarst?

Ja instruments pārkarst, tas darbojas ar īsiem, vājas jaudas impulsiem. Ļaujiet tam darboties tukšgaitā, lai atdziest. Ja problēma turpinās, izņemiet akumulatoru un sazinieties ar pēcpārdošanas servisu.

Kā droši transportēt skrūvgriezi?

Iestatiet rotācijas virziena slēdzi vidējā pozīcijā, lai novērstu nejaušu iedarbināšanu. Transportēšanas laikā izņemiet akumulatoru. Izmantojiet jostas āķi, lai to piekārtu.

LIETOŠANAS INSTRUKCIJA ASCS 6.3 Fein

Originālā lietošanas pamācība akumulatora skrūvgriezim.

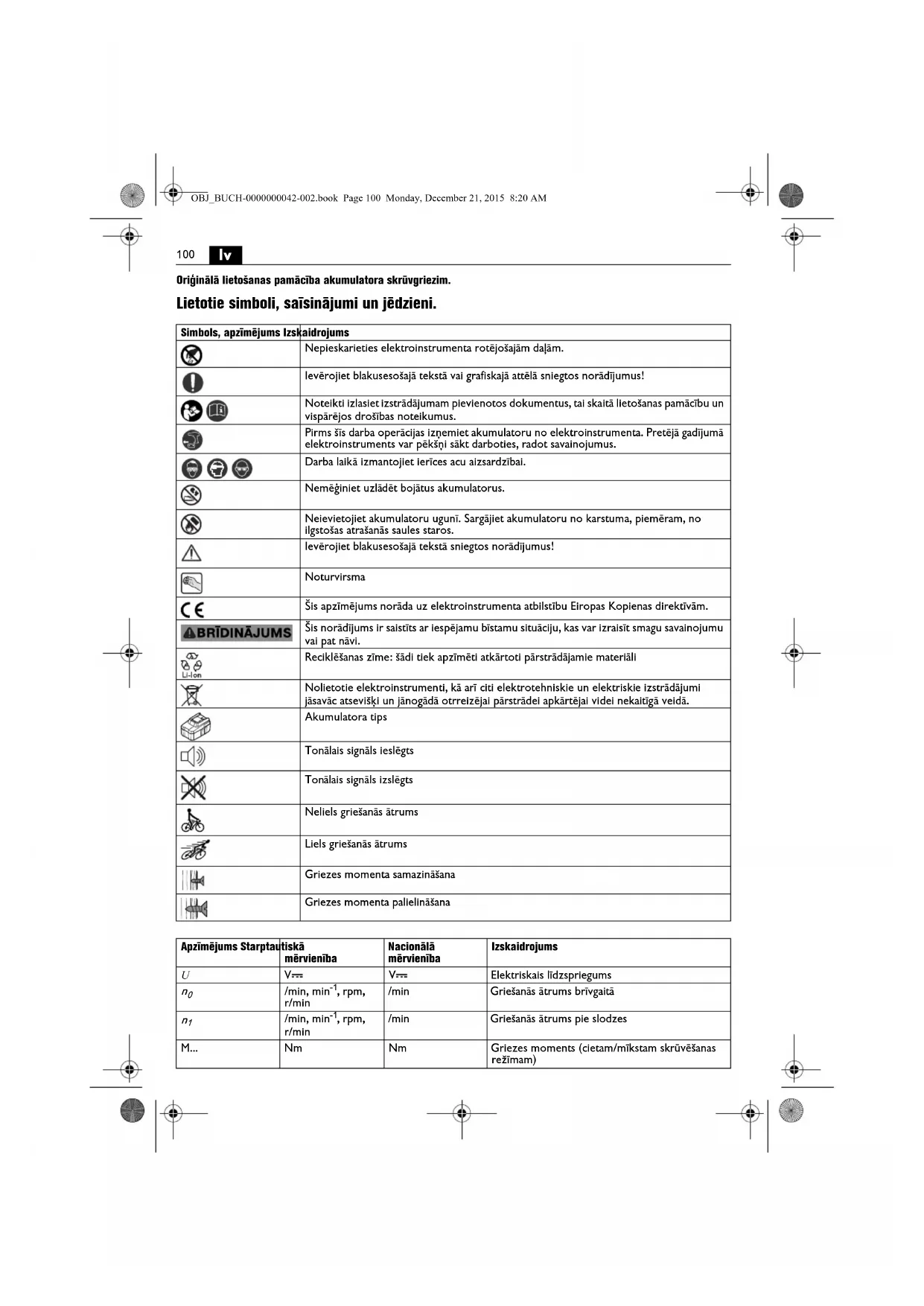

Lietotie simboli, saïsinājumi un jēdzieni.

Simbols, apzīmējums Izskaidrojums
	Nepieskarieties elektroinstrumenta rotējošajām daļām.
	levērojiet blakusesošajā tekstā vai grafiskajā attēlā sniegtos norādījumus!
	Noteikti izlasiet izstrādājumam pievienotos dokumentus, tai skaitā lietošanas pamācību un vispārējos drošības noteikumus.
	Pirms šīs darba operācijas izņemlet akumulatoru no elektroinstrumenta. Pretējā gadījumā elektroinstruments var pēkšņi sākt darboties, radot savainojumus.
	Darba laikā izmantojiet ierīces acu aizsardzībai.
	Nemēģiniet uzlādēt bojātus akumulatorus.
	Neievietojiet akumulatoru ugunī. Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros.
	levērojiet blakusesošajā tekstā sniegtos norādījumus!
	Noturvirsma
CE	Šis apzīmējums norāda uz elektroinstrumenta atbilstību Elropas Kopienas direktīvām.
ABRĪDINĀJUMS	Šis norādījums ir saistīts ar iespējamu bīstamu situāciju, kas var izraisit smagu savainojumu vai pat nāvi.
Li-lon	Reciklešanas zīme: šādi tiek apzīmēti atkārtoti pārstrādājamie materiāli
	Nolietotie elektroinstrumenti, kā arī citi elektrotehniskie un elektriskie izstrādājumi jāsavāc atsevišķl un jānogādā otrrelzējal pārstrādel apkārtējal vīdei nekaltīgā veīdā.
	Akumulatora tips
	Tonālais signāls ieslēgts
	Tonālais signāls izslēgts
	Neliels griešanās ātrums
	Liels griešanās ātrums
	Griezes momenta samazināšana
	Griezes momenta palīelināšana

Apzīmējums Starptautiskā mērvienība	Nacionālā mērvienība	Izskaidrojums
U	V---	Elektriskais līdzspriegums
n_0	/min, min ^-1 , rpm, r/min	/mln
n_1	/min, min ^-1 , rpm, r/min	/min
M...	Nm	Nm

Apzimējums Starptaut	tiskāmērvienība	Nacionālāmērvienība	Izskaidrojums
	inch	colla	Darbinstrumenta turētājs: seštūra ligzda
šmm ∅	mm mm Skrūvju diamets
	kg kg Svars atbilstoši	EPTA-Procedure 01
L_pA	dB	dB	Trokšņa spiediena līmenis
L_wA	dB	dB	Trokšņa jaudas līmenis
L_pCpeak	dB	dB	Trokšņa spiediena pīka vērtību līmenis
K...			Izkliede
a	m/s^2	m/s^2	Vibrācijas paātrinājuma vērtība atbilstoši standartam EN 60745 (vektoru summa trim virzieniem)
a_h	m/s^2	m/s^2	Svārstību paātrinājuma vērtība (veicot skrūvēšanu)
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min., m/s^2	Pamata un atvasinātās mērvienības atbilst starptautiskajai mērvienību sistēmai SI.

Jūsu drošībai.

BRÍDINÁJUMS

Uzmanīgi izlasiet visus drošības noteikumus un norādījumus.

Drošības noteikumu un norādījumu neievērošana var radīt priekšnoteikumus elektriskajam triecienam, izraisīt aizdegšanos un/vai būt par cēloni smagam savainojumam. Uzglahājiet drošības noteikumus un norādījumus turpmākai izmantošanai.

Nelietojiet šo elektroinstrumentu, pirms uzmanīgi un ar pilnīgu izpratni nav izlasīta šī lietošanas pamācība, kā arī tai pievienotie „Vispārējie drošības

noteikumi“ (izdevuma numurs 3 41 30 054 06 1). Uzglabājiet minētos pavaddokumentus turpmākai izmantošanai un elektroinstrumenta tālāknodošanas vai pārdošanas gadījumā nododiet tos jaunajam īpašniekam. levērojiet ari spēkā esošos nacionālos darba aizsardzības likumdošanas aktus.

Elektroinstrumenta pielietojums:

ar roku vadāms skrūvgriezis, kas paredzēts skrūvju, jo īpaši pašieurbjošu un pašiegriezošu skrūvju iskrūvēšanai un izskrūvēšanai, Izmantojot darbinstrumentus un piederumus, kuru lietošanu atļāvusi firma FEIN, un strādājot no nelabvelīgiem laika apstākliem pasargātās vietās.

īpašie drošības noteikumi.

Veicot darbu, kura laikā ieskrūvējamā skrūve var skart slēptus elektriskos vadus, turiet instrumentu tikai aiz izolētajām virmsmām. Darbinstrumentam skarot spriegumnesošus vadus, spriegums var nonākt arī uz elektroinstrumenta metāla dalām un klūt par cēloni elektriskajam triecienam.

levērojiet piesardzību, strādājot vietās, kuru tuvumā var būt slepti elektriskie vadi, kā arī gāzes vai ūdens cauruļvadi. Pirms darba pārbaudiet šādas vietas, izmantojot, piemēram metālmeklētāju.

Nostipriniet apstrādājamo priekšmetu. Spilierīcē iestiprināts priekšmets ir apstrādājams daudz drošāk, nekā tad, ja tas tiek turēts ar roku.

Stingri turiet elektroinstrumentu. Darba gaitā uz strādājošās personas rokām var īslaicīgi iedarboties levērojams griezes moments.

Neapstrādājiet materiālus, kas satur azbestu. Tiek uzskatīts, ka azbests izraisa vēzi.

Nav atļauts pie elektroinstrumenta pieskrūvēt vai piekniedēt markējuma plāksnītes un apzīmējumus. Bojātā izolācija nenodrošina pietiekošu aizsardzību pret elektrisko triecienu. Lietojiet uzlīmes.

Neizmantojiet piederumus, kas nav ipaši izstrādāti šim elektroinstrumentam vai ieteikti lietošanai kopā ar to. Piederuma drošu lietošanu vēl nenosaka apstāklis, ka to var iestlprināt elektroinstrumentā.

Akumulatoru (bloku) lietošana un pareiza apiešanās ar tiem.

Lai nepieļautu aizdegšanos vai sprādzienu un novērstu ādas apdegumus vai citus savainojumus, rīkojoties ar akumulatoriem, ievērojiet šādus noteikumus:

Akumulatorus nedrikst izjaukt, atvērt vai sadalīt.

Nepaklaujiet akumulatorus mehäniskiem triecieniem. Bojājuma gadījumā vai nepareizas apiešanās dēl no akumulatora var izplūst veselibai kaitūgi tvaiki vai kodīgs škīdums. Tvaiki var izsaukt elpošanas celu kairinājumu. Izplūdušais škīdrais akumulatora elektrolits var izraisīt ādas kairinājumu vai pat apdegumus.

Ja no bojāta akumulatora izplūdušais škidrais elektrolīts ir saslapinājis tuvumā esošus priekšmetus, pārbaudiet un notīriet elektrolīta skartās daļas vai, ja nepieciešams, nomainiet tās.

Neturiet akumulatoru karstumā, neievietojiet to ugunī. Neturiet akumulatoru tiešā saules gaismā.

Uzsākot akumulatora lietošanu, izņemiet to no originālā iesainojuma.

Pirms elektroinstrumenta apkalpošanas iznemiet no tā akumulatoru. Ja elektroinstruments patvalīgi sāk darboties, tas var radīt savainojumus.

Iznemiet akumulatoru no elektroinstrumenta tikai laikā, kad tas ir izslēgts.

lv

Neļaujiet bērniem rīkoties ar akumulatoru.

Uzturiet akumulatoru tīru un sargājiet no mitruma un üdens. Ja akumulatora vai elektroinstrumenta kontakti ir kluvuši netīri, notīriet tos ar sausu, tīru audumu.

Izmantojiet tikai nebojātus originālos firmas FEIN akumulatorus, kas ir piemēroti Jūsu

elektroinstrumentam. Lietojot un uzlādējot nepiemērotus, bojātus vai savu laiku nokalpojušus akumulatorus, to pakaldarinājumus un citu zīmolu akumulatorus, tie var aizdegties vai sprāgt.

levērojiet drošības noteikumus, kas sniegtas uzlādes ierīces lietošanas pamācībā.

Vibrācijas iedarbība uz rokām un delnām.

Šajā pamācibā norādītas vibrācijas limenis ir izmērīts atbilstoši standartā EN 60745 noteiktajai procedūrai un var tikt lietots elektroinstrumentu salīdzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai novērtēšanai.

Norādītais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veldā apkalpots, tā vibrācijas līmenis var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt vibrācijas radīto papildu slodzi zināmam darba laika posmam.

Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts val arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt vibrācijas radīto papildu slodzi zināmam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitigās iedarbības, plemēram, šādus: savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, novērsiet roku atdzišanu un pareizi plānojiet darbu.

Norādījumi lietošanai.

Pārvletojiet griešanās virzlena pārslēdzēju tikai laikā, kad nedarbojas dzinējs.

Lai novērstu instrumenta nejaušu ieslēgšanos, piemēram, transportēšanas laikā, pārvietojiet griešanās virziena pārslēdzēju vidējā stāvokli.

Ja elektroinstruments ir pārkarsis, tas darbojas isu, spēcīgu impulsu veidā. Sādā gadījumā atdzesējiet elektroinstrumentu, darbinot to brīvgaitā.

Lai nodrošinātu stabilus darba rezultātus, skrūvēšanas laikā vienmēr izmantojiet dziluma ierobežotāju.

Elektroniska izslēgšanās pie izvēlētās griezes momenta vērtības (skatīt lappuses 6 – 7).

Strādājot bez dziluma ierobežotāja, var izmantot elektroniskas izslēgšanās funkciju pie izvēlētās griezes momenta vērtības.

Veiciet griezes momenta iestatišanu vienīgi laikā, kad instrumenta dzinējs nedarbojas.

Griezes momentam sasniedzot iestatīto vērtību, instrumenta dzinējs izslēdzas un skan tonālais signāls. Lai turpinātu ieskrūvēšanu pēc dzinēja izslēgšanās, atlaidiet ieslēdzēju un tad to no jauna nospiediet.

Tonālo signālu var pēc vēlēšanās ieslēgt un izslēgt.

Ja darba laikā griezes momenta regulators atrodas stāvokli „”, dzinēja elektroniska izslēgšanās nenotiek.

Lai panaktu labus darba rezultātus, pietiekoši stipri spiediet elektroinstrumentu pie ieskrūvējamās skrūves galvas.

Apiešanās ar akumulatoru..

Lietojiet un uzlādējiet akumulatoru tikai tad, ja tā temperatūra atrodas darba temperatūras diapazona robežās, kas ir 0 °C – 45 °C (32 °F – 113 °F). Akumulatora temperatūral jātrodas darba temperatūras diapazona robežās jau uzlādes procesa sākumā.

Mirdzdiodes indikators	Nozīme Darbība
1 - 4 zaļāsmirdzdiodes	Norāda procentuālo uzlādes pakāpi	Cēlonis
Sarkanā mirdzdiode deg pastāvīgi	Akumulators Ir gandrīz izlādēts	Uzlādējiet akumulatoru
Sarkanā mirdzdiode mlrgo	Akumulators nav gatavs darbam	Nogaidiet, līdz akumulatora temperatūra atgrležas darba temperatūras diapazona robežās, un tad to uzlādējiet

Akumulatora uzlādes pakāpes patiesā procentuālā vērtība tiek parādīta tikai pie izslēgta elektroinstrumenta dzinēja. Akumulatora dzilās uzlādes gadījumā elektroniskais mezgls automātiski izslēdz elektroinstrumenta dzinēju.

Uzturēšana darba kārtībā un klientu apkalpošanas dienests.

Ekstremālos darba apstāklos, izmantojot elektroinstrumentu metāla apstrādei, tā korpusa iekšpusē var uzkrāties strāvu vadoši

putekļi. Pietiekoši bieži caur ventilācijas atverēm izpūtiet elektroinstrumenta lekšpusl ar sausu, saspiestu galsu, kas nesatur ellu.

Vajadzības gadījumā lietotājs var saviem spēkiem nomainīt šādas daļas: iestlprināmo darbinstrumentu, dzīļuma ierobežotāju, akumulatoru, āki

Garantija.

Garantija izstrādājumam tiek noteikta atbilstoši spēkā esošajai tās valsts likumdošanai, kurā izstrādājums ir ticis laists pārdošanā. Bez tam firma FEIN nosaka izstrādājumam garantiju atbilstoši FEIN garantijas deklarācijal.

Elektroinstrumenta piegādes komplektā var netikt iekļautas visas šajā lietošanas pamācībā aprakstītās un attēlotās dajas.

Atbilstības deklarācija.

Firma FEIN ar pilnu atbildību deklarē, ka šis izstrādājums atbilst šis lietošanas pamācības pēdējā lappusē minētajām spēkā esošajām direktīvām.

Tehniskä dokumentäclja no: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd

Vides aizsardzība, atbrīvošanās no nolietotajiem izstrādājumiem.

Nolietotie elektroinstrumenti, to iesainojums un piederumi jānogādā otrrelzējal pārstrādel apkārtējal videl nekaitīgā veidā.

Akumulatori jānogādā otrreizējai pārstrādei tikai izlādētā stāvokli.

Ja akumulatori nav pilnīgi izlādēti, tie jāpasargā no

lespējama isslēguma, pārlīmējot pāri kontaktiem limlenti.
