Toote tüüp	Kaasaskantav juhtmevaba kruvikeeraja
Mark	Fein
Mudel	ASCS 6.3
Toiteallikas	Liitium-ioon aku (18 V)
Aku tüüp	Liitium-ioon
Tööriistahoidik	Kuuskant 1/4\" (kuuskant)
Sügavuspiirik	Jah, reguleeritav
Pöörlemissuund	Pööratav (lüliti)
Elektrooniline pöördemomendi piirik	Jah, aktiveeritava helisignaaliga
Helisignaal	Sisse/välja lülitatav
Aku kaitse	Elektrooniline sügavtühjenemise kaitse
Töötemperatuuri vahemik	0 °C kuni 45 °C (laadimine ja kasutamine)
Laetuse oleku kuvamine	Rohelised LEDid (4 taset) + punane indikaator
Hooldus	Puhu kuiva suruõhku ventilatsiooniavadesse
Kasutaja poolt vahetatavad osad	Tööriistad, sügavuspiirik, aku, konks
Garantii	Seaduslik + FEIN tootjagarantii
Mõõtmisstandardid	EN 60745 (vibratsioon, müra)
Kaasasolevad tarvikud	Vöökonks

Korduma kippuvad küsimused - ASCS 6.3 Fein

Kuidas akut vahetada?

Enne mis tahes toimingut lülitage tööriist välja ja viige pöörlemissuuna lüliti keskmisesse asendisse. Vajutage aku vabastusnuppu ja eemaldage see. Kasutage ainult FEINi originaalakusid.

Kuidas reguleerida kruvimismomenti?

Moment reguleeritakse mootori seiskamisel. Keerake momendi reguleerimisrõngast soovitud väärtuseni. Kui seatud moment on saavutatud, mootor seiskub ja kostab helisignaal.

Mida tähendab vilkuv punane tuli akul?

Vilkuv punane tuli näitab, et aku ei ole töövalmis, tavaliselt temperatuuri tõttu, mis on väljaspool lubatud vahemikku (0-45 °C). Laske akul toatemperatuurile naasta ja seejärel laadige see uuesti.

Kuidas helisignaali sisse või välja lülitada?

Helisignaali saab sisse või välja lülitada. Juhend näitab vastavaid sümboleid: kõlar sisselülitatud, kõlar läbikriipsutatud väljalülitatud. Vaadake juhendi jaotist "Elektrooniline pöördemomendi piirik".

Kas tohin kasutada mitte-FEINi tarvikuid?

Keelatud on kasutada tarvikuid, mis pole FEINi poolt kavandatud või lubatud. Isegi sobiv tarvik võib kujutada ohutusriski. Kasutage eranditult originaaltarvikuid.

Kuidas kruvikeerajat puhastada?

Eemaldage aku. Puhuge kuiva ja õlivaba suruõhku läbi ventilatsiooniavade, et eemaldada juhtiv tolm. Puhastage aku ühendused kuiva lapiga.

Kuidas pöörlemissuunda muuta?

Pöörlemissuuna lüliti asub päästiku kohal. Lükake see vasakule parempöördeks (kinnitamine), paremale vasakpöördeks (lahutamine). Kasutage seda ainult siis, kui mootor on täielikult seiskunud.

Mis on aku laadimise temperatuurivahemik?

Akut tohib laadida ainult vahemikus 0 °C kuni 45 °C. Väljaspool seda vahemikku on laadimine võimatu või ohtlik.

Mida teha, kui tööriist kuumeneb üle?

Kui tööriist kuumeneb üle, töötab see lühikeste madala võimsusega impulssidena. Laske sellel tühikäigul jahtuda. Kui probleem püsib, eemaldage aku ja võtke ühendust müügijärgse teenindusega.

Kuidas kruvikeerajat ohutult transportida?

Viige pöörlemissuuna lüliti keskmisesse asendisse, et vältida juhuslikku käivitamist. Eemaldage aku transportimisel. Kasutage riputamiseks vöökonksu.

KASUTUSJUHEND ASCS 6.3 Fein

Algupärane kasutusjuhend: akukruvikeeraja.

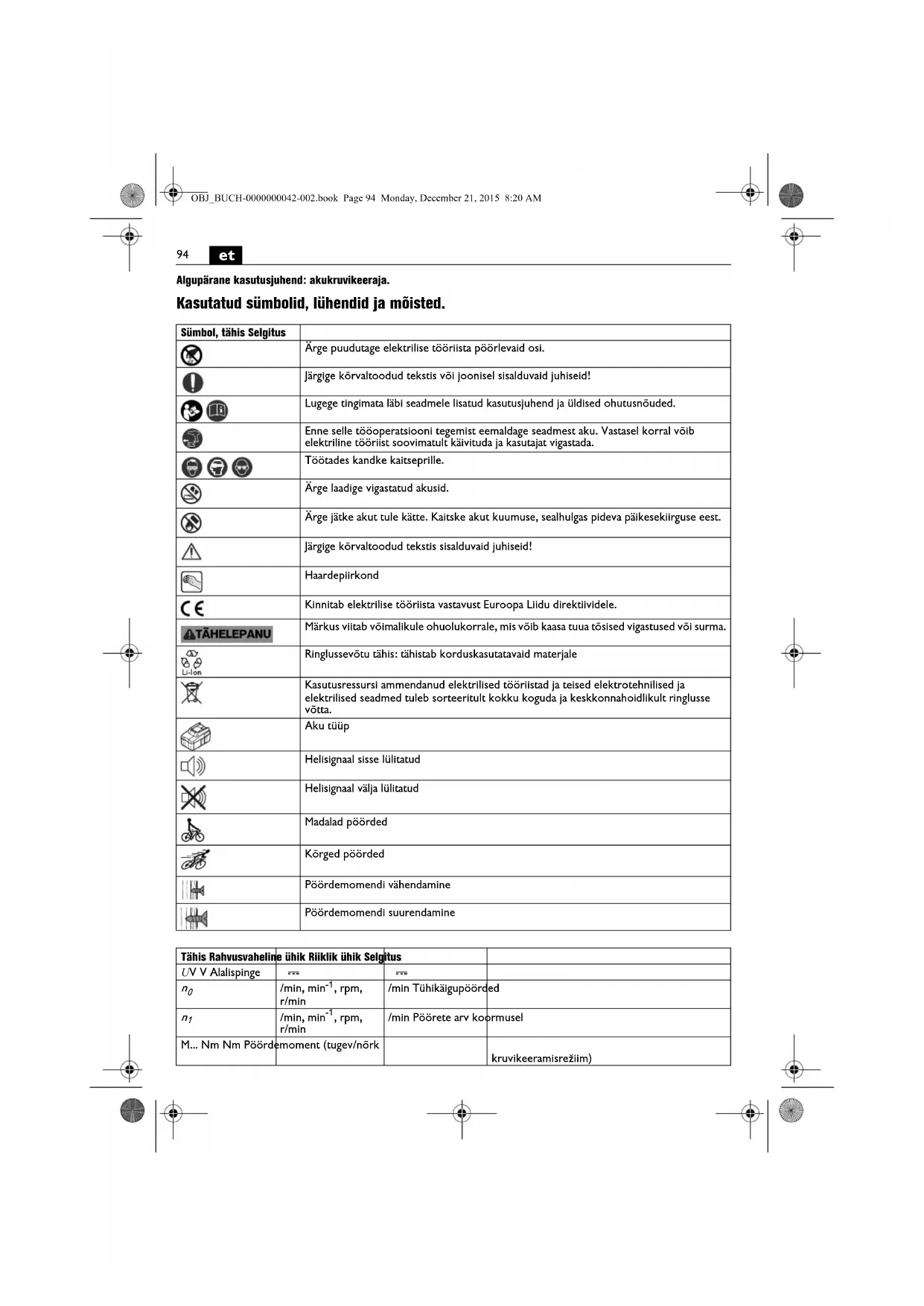

Kasutatud sümbolid, lühendid ja möisted.

Sümbol, tähis Selgitus
	Ärge puudutage elektrilise tööriista pöörlevaid osi.
[CZW4]	Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid!
	Lugege tingimata läbi seadmele lisatud kasutusjuhend ja üldised ohutusnõuded.
[D60C]	Enne selle tööoperatsiooni tegemist eemaldage seadmest aku. Vastasel korral võib elektriline tööriist soovimatult käivituda ja kasutajat vigastada.
	Töötades kandke kaitseprille.
	Ärge laadige vigastatud akusid.
[340A]	Ärge jätke akut tule kätte. Kaitske akut kuumuse, sealhulgas pideva päikesekiiirguse eest.
	Järgige kõrvaltoodud tekstis sisalduvaid juhiseid!
[AWA0]	Haardepiirkond
[A270]	Kinnitab elektrilise töörilista vastavust Euroopa Lilidu direktilvidele.
	Märkus viitab võimalikule ohuolukorrale, mis võib kaasa tuua tõsised vigastused või surma.
	Ringlussevõtu tähis: tähistab korduskasutatavaid materjale
[SK72]	Kasutusressursi ammendanud elektrilised tööriistad ja teised elektrotehnilised ja elektrilised seadmed tuleb sorteeritult kokku koguda ja keskkonnahoidlikult ringlusse võtta.
	Aku tüüp
	Helisignaal sisse lülitatud
	Helisignaal välja lülitatud
	Madalad pöörded
	Kõrged pöörded
[X6Y9]	Pöördemomendi vähendamine
	Pöördemomendi suurendamine

Tähis Rahvusvaheline ühik Riiklik ühik Selgitus
UV V Alalispinge	---	---
n0	/min, min -1 , rpm,r/min	/min Tühlkäigupööred
n1	/min, min -1 , rpm,r/min	/min Pöörete arv koormusel
M... Nm Nm Pöördemoment (tugev/nörk			kruvikeeramisrežiim)

Tähis Rahvusvaheline ühik Riiklik ühik Selgitus
○	inch inch Tarvikukinnitus: sisekuuskant
Spmmø	mm mm Kruvi läbimõõt
	kg kg Kaal EPTA-Procedure 01 järgi
LpA	dB dB Hellröhu tase
LwA	dB dB Helivõimsuse tase
LpCpeak	dB dB Hellröhu maksimaalne tase
K...			Mõötemääramatus
a	m/s2	m/s2	Vibratsioonitase EN 60745 järgi (kolme suuna vektorsumma)
ah	m/s2	m/s2	Vibratsioonitase (kruvikeeramine)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Rahvusvahelise mõõtühikute süsteemi SI põhiühikud ja tuletatud ühikud.

Tööohutus.

TÄHELEPANU

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste

eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või rasked vigastused.

Hoidke köik ohutusnöuded ja juhised edaspidiseks kasutamiseks alles.

Enne elektrilise tööriista kasutuselevõttu lugege põhjalikult läbi kasutusjuhend ja juurdekuuluvad üldised ohutusnõuded (dokumendi nr

3 41 30 054 06 1). Hoidke köik juhised edaspidiseks kasutamiseks alles ja elektrilise tööriista edastamisel kolmandatele isikutele pange kaasa ka nimetatud dokumendid.

Pidage kinni ka asjaomastest siseriiklikest töökaitsenõuetest.

Elektrilise tööriista otstarve:

käsitsi juhitav kruvikeeraja kruvide slsse- ja väljakeeramiseks, kasutatav eeskätt sisetingimustes isekeermestavate ja iselõikavate kruvide keeramiseks kergmaterjalidesse, nõutav FEIN heakskiidetud tarvikute ja lisavarustuse kasutamine.

Ohutusalased erinõuded.

Kui teostate töid, mille puhul vöib kruvi tabada varjatud elektrijuhtmeid, hoidke seadet ainult isoleeritud käepidemetest. Kontakt pinge all oleva elektrijuhtmega vöib pingestada seadme metallosad ja pöhjustada elektrilöögi.

Pöörake tähelepanu varjatult paiknevatele elektrijuhtmetele, gaasi- ja veetorudele. Enne töö algust kontrollige tööplirkond üle nt metalliotsijaga.

Kinnitage töödeldav toorik. Kinnitusvahendite abil kinnitatud toorik püsib paremini paigal kui käega hoides.

Hoidke elektrilist tööriista kindlalt käes. Lühiajaliselt vöib tekkida suuri reaktsioonimomente.

Asbesti sisaldava materjali töötlemine on keelatud. Asbest võib tekitada vähki.

Elektrilisele tööriistale ei tohi kruvide või neetidega kinnitada silte ja märgiseid. Kahjustatud isolatsioon ei taga kaitset elektrilöögi eest. Kasutage kleebiseid.

Ärge kasutage teiste tootjate tarvikuid, mida elektrilise tööriista tootja ei ole heaks kiitnud. Asjaolu, et tarvikut saab tööriista külge kinnitada, ei taga veel tööriista ohutut tööd.

Aku kasutamine ja käsitsemine (akud).

Selleks et vältida akude käsitsemisest tingitud põletusi, tulekahju, plahvatust, nahavigastusi ja teisi vigastusi, pidage kinni järgmistest juhistest:

Akusid ei tohi lahti vötta, avada aga tükeldada. Akudele ei tohi avalduda mehaanilised möjutused, nt löögid. Aku vigastamisel ja ebaöigel käsitsemisel vöib akust eralduda kahjulikke aure ja vedelikke. Aurud vöivad ärritada hingamisteid. Väljavoolav akuvedelik vöib pöhjustada nahaärritust vöi söövitust.

Kui vigastatud akust väljavoolanud vedelik on puutunud kokku läheduses olevate esemetega, kontrollige asjaomased detailid üle, puhastage ja vahetage vajaduse korral välja.

Ärge jätke akut kuumuse või tule kätte. Ärge hoidke akut otsese päikesekiirguse käes.

Võtke aku originaalpakendist välja alles vahetult enne kasutuselevõttu.

Enne mis tahes tööde teostamist elektrilise tööriista kallal eemaldage aku. Elektrilise tööriista soovimatu käivltumlse korral tekib vlgastuste oht.

Eemaldage aku üksnes siis, kui elektriline tööriist on välja lülitatud.

Tõkestage laste ligipääs akudele.

Hoidke aku puhas ja kaitske akut niiskuse ja vee eest. Aku ja elektrilise töörlista määrdunud kontakte puhastage kuiva puhta lapiga.

Kasutage ainult veatuid FEIN originaalakusid, mis on ette nähtud Teie elektrilise tööriista jaoks. Valede, kahjustatud, parandatud või muudetud akude, samuti järeletehtud akude või teiste tootjate akude kasutamisel tekib tulekahju ja/või plahvatuse oht.

Järgige akulaadija kasutusjuhendis toodud ohutusnõudeid.

et

Käe-randme-vibratsioon

Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 60745 kohase möõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks vördlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.

Toodud vibratsioonitase kehtib töörlista kasutamisel ettenähtud otstarbel. Kui aga elektrillist töörlista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui töörlista hooldus pole pilsav, võib vibratsioonitase köikuda. See võib vibratsiooni töö koguperioodi jooksul tunduvalt suurendada.

Vibratsiooni täpseks hindamiseks tuleks arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni töö koguperioodi jooksul tunduvalt vähendada.

Kasutaja kaitsmiseks vibratsiooni eest võtke tarvitusele täiendavad ohutusabinõud, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus.

Tööjuhised.

Reverslülitiit käsitsege ainult siis, kui mootor ei tööta.

Viige reverslüliti keskasendisse, et vältida seadme soovimatut käivitumist näiteks transportimisel.

Ülekoormuse korral töötab elektriline tööriist lühikeste nörkade impulssidena. Laske elektrilisel tööriistal tühikäigul maha jahtuda.

Täpse töötulemuse tagamiseks kasutage kruvikeeramisel alati sügavusplirikut.

Pöördemomendist sõltuv elektrooniline väljalülitus (vt Ik 6 - 7).

Ilma sügavuspiirikuta töötamisel saate kasutada pöördemomendist sõltuvat elektroonilist väljalülitust.

Seadke pöördemomenti üksnes siis, kui mootor ei tööta. Seatud pöördemomentini jõudmisel lülitub mootor välja ja kölab helisignaal. Pärast väljalülitumist vabastage lülti (sisse/välja) ja kruvikeeramise jätkamiseks vajutage sellele uuesti.

Helisignaali saab sisse ja välja lülitada.

Kui töötate pöördemomendiga „,„s elektroonilist väljalülitumist ei toimu.

Heade töötulemuste saavutamiseks rakendage kruvile elektrilise tööriistaga piisavalt tugevat survet.

Aku käsitsemine.

Käsitsege ja laadige akut üksnes siis, kui aku temperatuur on vahemikus 0 °C -45 °C (32 °F - 113 °F).

Laadimisprotsessi alguses peab aku temperatuur olema ettenähtud vahemikus.

LED-tuli Tähendus Toiming
1 – 4 rohelist LED-tuld	protsentuaalne laetuse aste	Töötamine
punane pidev tuli	Aku on peaaegu tühi	Laadige aku täis
punane vilkuv tuli	Aku ei ole töövalmis	Laske akul soojeneda või jahtuda, kuni aku temperatuur on ettenähtud vahemikus, seejärel laadige

Aku tegelikku laetuse astet näidatakse vaid siis, kui elektrilise tööriista mootor ei tööta.

Enne aku täielikku tühjenemist seiskab elektroonika mootori automaatselt.

Korrashoid ja hooldus.

Äärmuslike töötlingmuste korral völb metallide töötlemisel koguneda seadmesse elektrit juhtivat tolmu. Puhastage tööriista

sisemust ventilatsiooniavade kaudu korrapāraselt kuiva ja õlivaba suruõhuga.

Vajaduse korral võite ise välja vahetada järgmisi detaile: otsakud, sügavusplirik, aku, tellingukonks

Garantii.

Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nõuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile.

Elektrilise tööriista tarnekomplekt ei pruugi sisaldada kõiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid.

Vastavusdeklaratsioon.

Firma FEIN kinnitab ainuvastutusel, et käesolev toode vastab kasutusjuhendi viimasel leheküljel toodud asjaomastele nõuetele.

Tehnilised dokumendid on saadaval aadressil:

C. & E. Fein GmbH, C-DB_IA,

D-73529 Schwäbisch Gmünd

Keskkonnakaitse, utiliseerimine.

Pakendid, kasutusressursi ammendanud elektrilised tööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse võtta.

Viige kogumispunkti ainult täiesti tühjad akud.

Kui akud ei ole täiesti tühjad, isoleerige pistik lühlühinduse vältimiseks teibiga.
