MODE D'EMPLOI CPE520 TP-LINK
Installation Guide Guía de Instalación Guide d'installation Guia de Instalação
CONTENTS
English
Español
Français
Português
Remarque: L'aspect des illustrations peut différer de celui du produit réel.

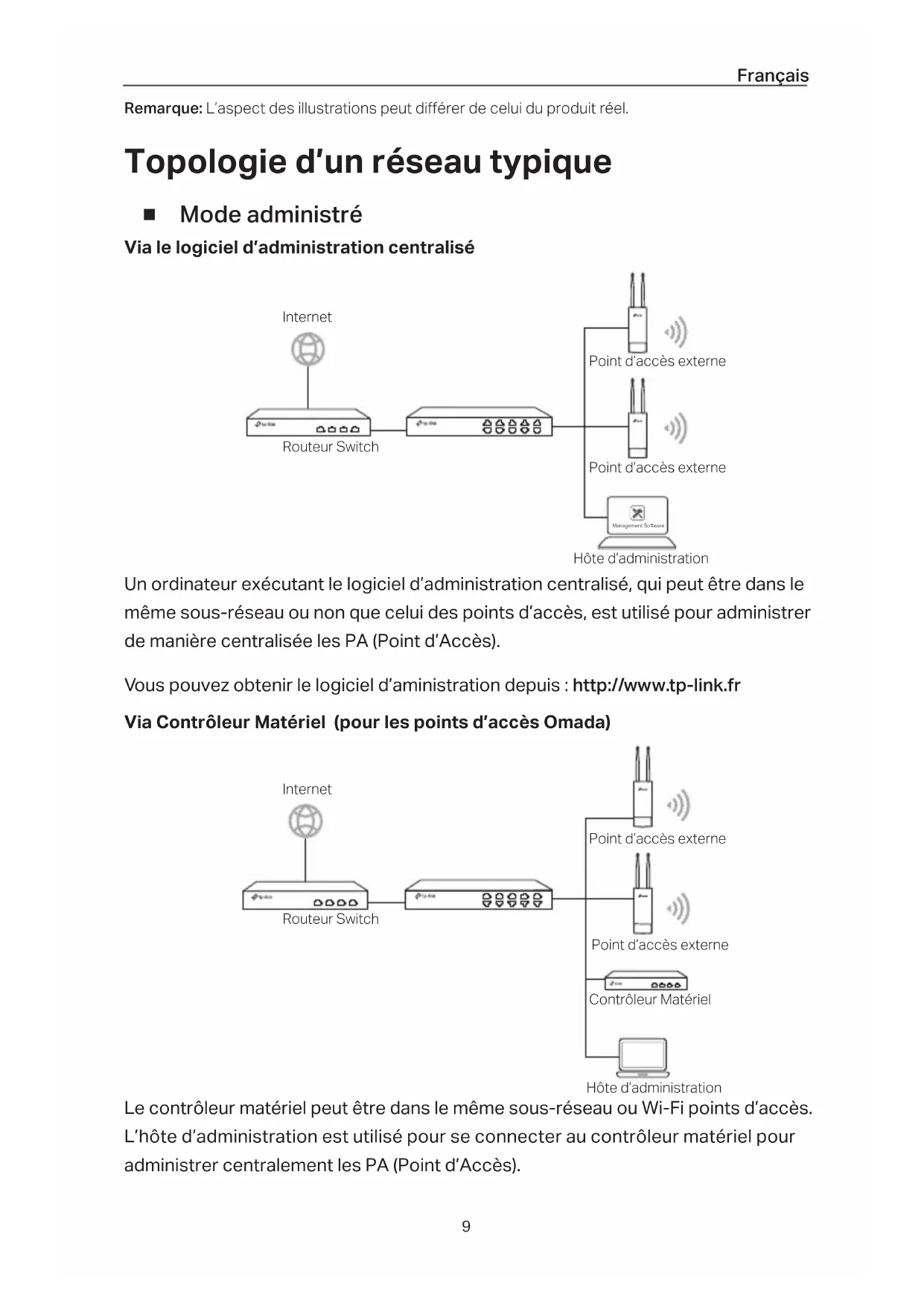

Topologie d'un réseau typique
■ Mode administré

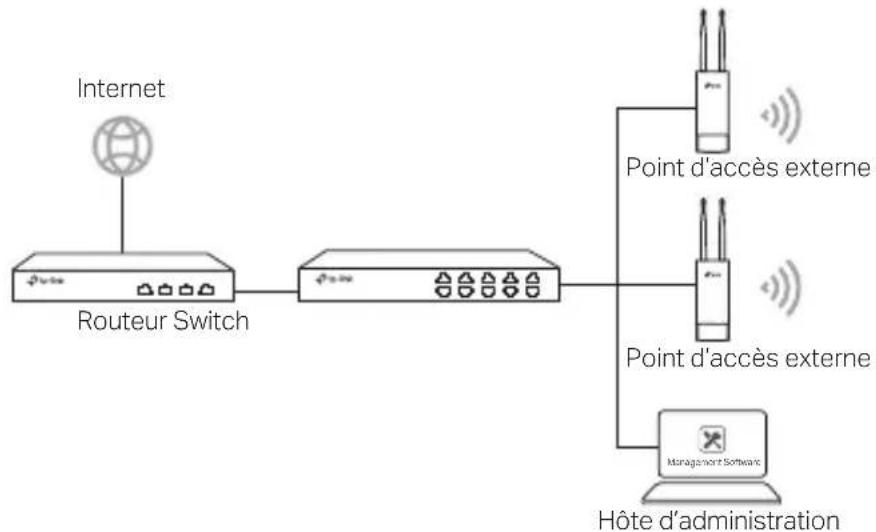

Via le logiciel d'administration centralisé
Un ordinateur exécutant le logiciel d'administration centralisé, qui peut être dans le même sous-réseau ou non que celui des points d'accès, est utilisé pour administrer de manière centralisée les PA (Point d'Accès).
Vous pouvez obtenir le logiciel d'aministration depuis : http://www.tp-link.fr

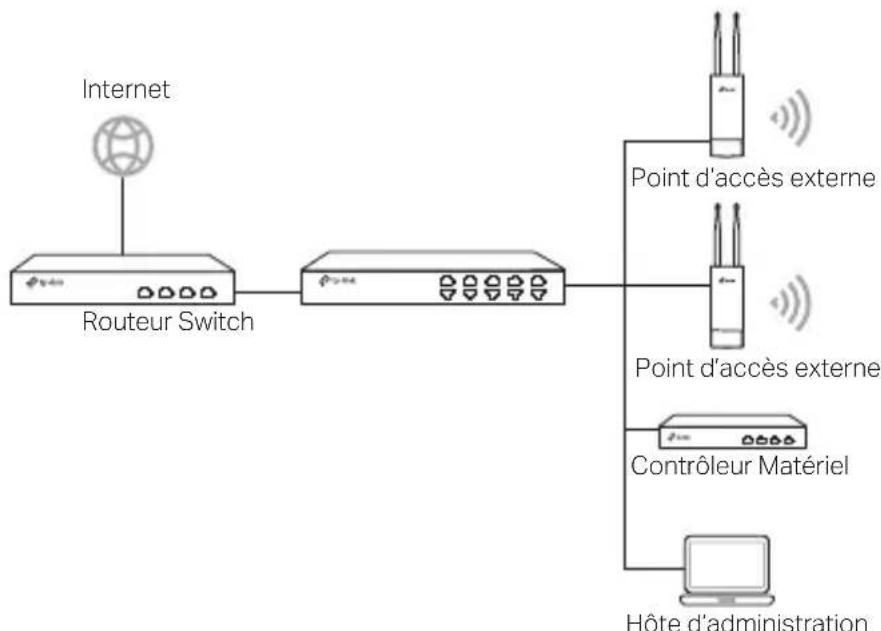

Via Contrôleur Matériel (pour les points d'accès Omada)
Le contrôleur matériel peut être dans le même sous-réseau ou Wi-Fi points d'accès. L'hôte d'administration est utilisé pour se connecter au contrôleur matériel pour administrer centralement les PA (Point d'Accès).

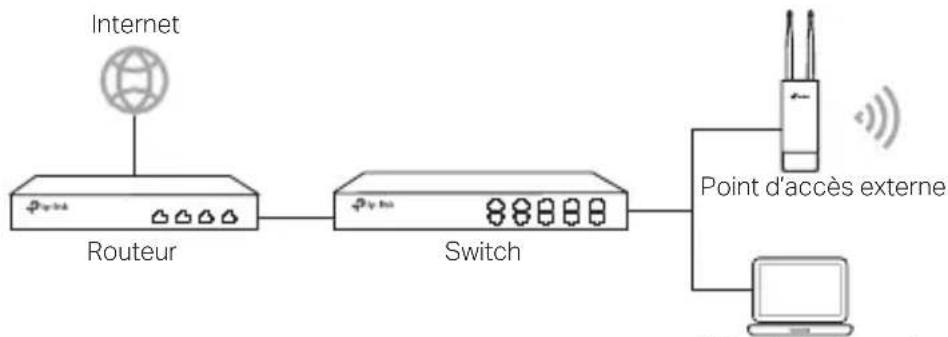

■ Mode autonome
Hôte d'administration
Branchements
Choisissez une méthode pour brancher votre PA en fonction de ses caractéristiques.

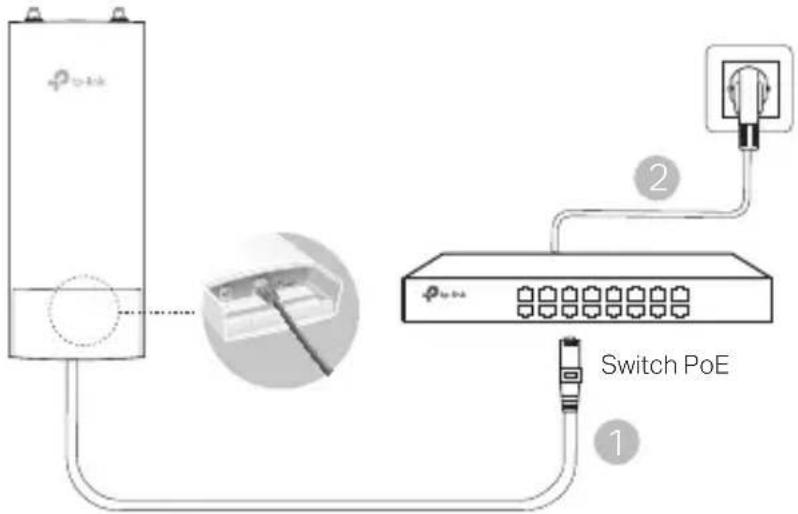

■ Via un switch PoE
Certains points d'accès peuvent être alimentés via un PSE (Power Source Equipment : tel qu'un switch ou un injecteur PoE) conforme à la classe de source d'alimentation 2 (PS2) ou à la source d'alimentation limitée (LPS) de la norme CEI 62368-1.
Remarque : la disponibilité dépend du produit réel. Veuillez vous référer aux spécifications du produit.


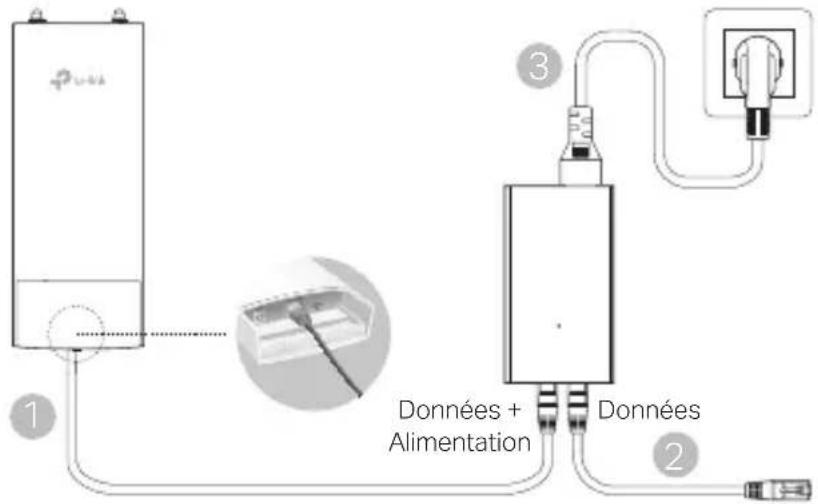

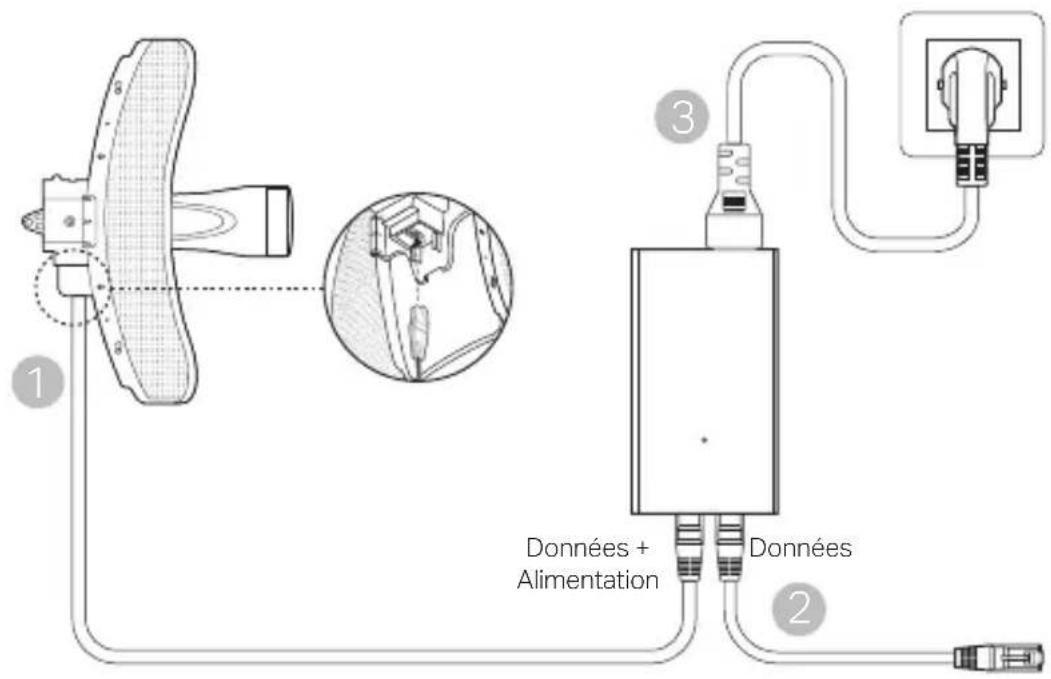

Switch PoE 1 2■ Via un adaptateur PoE
Certains points d'accès peuvent être alimentés via un adaptateur PoE spécifique (fourni en ce cas). Remarque : la disponibilité dépend du produit réel. Veuillez vous référer aux spécifications du produit.
- Choisissez la méthode correspondant à votre besoin.

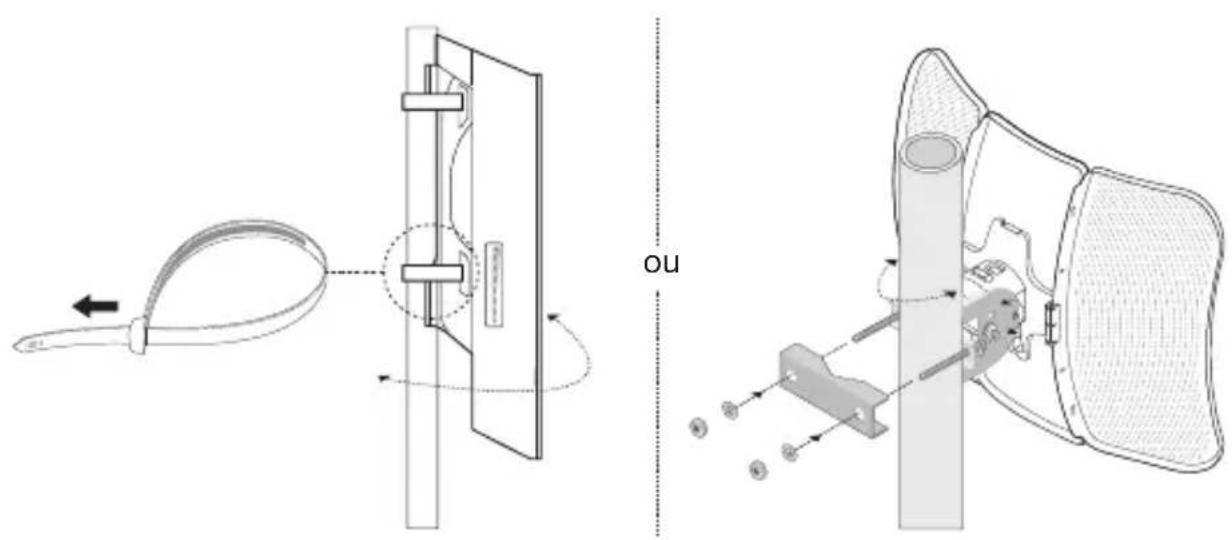

■ Fixation sur un mât
Sur site, fixer le point d'accès à un mât à l'aide des colliers de fixation fournis et orienter ensuite l'appareil en fonction de la zone à couvrir.

■ Fixation murale (pour les produits fournis avec une platine de montage)
Fixer la platine à l'endroit souhaité, positionner le point d'accès en faisant coïncider les ergots de ce dernier avec les encoches de la platine et faire coulisser vers le bas jusqu'au verrouillage. Visser ensuite les antennes au point d'accès.

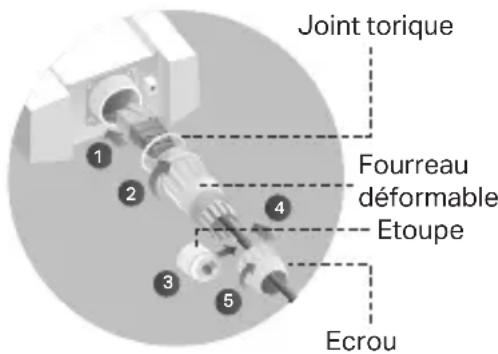

2. Installez le joint étanche. (pour certains appareils)
Avant l'installation, insérez le câble Ethernet dans l'écrou, le fourreau déformable et le joint torique.
Suivez ensuite les étapes comme indiqué sur l'image:
(1) Branchez le câble Ethernet au port.
(2) Montez le joint torique sur la tête du fourreau déformable et vissez le fourreau déformable sur le corps de l'appareil.
(3) Insérez le câble Ethernet à travers la fente de l'étoupe avec le côté le plus épais vers le fourreau déformable
(4) Insérez l'étoupe sur le fourreau déformable.
(5) Vissez l'écrou sur le fourreau déformable.
■ Mode administré
Pour configurer simultanément plusieurs points d'accès via le logiciel d'administration centralisé ou via un contrôleur Wi-Fi, reportez-vous au Mode d'emploi correspondant. Vous pouvez télécharger le Mode d'emploi depuis notre site http://www.tp-link.com/fr
■ Mode autonome
Pour configurer un point d'accès via sa page Web d'administration, suivez les étapes ci-dessous.
- Saisir l'adresse IP du point d'accès depuis la barre d'adresse d'un navigateur Web et validez par la touche Entrée
Remarque :
- Pour les points d'accès Omada et Omada Pro, vous pouvez vérifier l'adresse IP via l'étiquette du produit.
-
Pour les autres point d'accès, l'adresse IP par défaut est 192.168.0.254 et l'adresse IP de votre ordinateur doit être définie comme suit : 192.168.0.x ("x" pouvant prendre pour valeur un nombre compris entre 1 et 253).
-
Saisir admin dans les champs nom d'utilisateur et mot de passe pour vous connecter
-
Modifiez le nom d'utilisateur et le mot de passe par défaut pour remplacer les valeurs par défaut, puis commencez à configurer le point d'accès.
