| Tipo de producto | Punto de acceso exterior (CPE) |
| Marca | TP-Link |
| Modelo | CPE520 |
| Dimensiones (An x Pr x Al) | 280 x 80 x 45 mm |
| Peso | 1,2 kg |
| Alimentación | PoE 802.3af (inyector o switch PoE) |
| Frecuencia | 5 GHz |
| Velocidad máxima | 300 Mbps |
| Estándares Wi-Fi | 802.11a/n |
| Puertos | 1 x Ethernet Gigabit (PoE in) |
| Antenas | Integradas, 2x2 MIMO |
| Temperatura de funcionamiento | -30 °C a 70 °C |
| Protección contra la intemperie | Grado de protección IP65 (resistente a la intemperie) |
| Modos de gestión | Autónomo (interfaz web) o centralizado (software / controlador Omada) |
| Instalación | En mástil o pared (kit de fijación incluido) |
| Seguridad | WPA2, WPA3, filtrado MAC, aislamiento de cliente |
| Mantenimiento y limpieza | Limpiar con un paño suave y seco. Desconectar antes de limpiar. |
| Piezas de repuesto y reparabilidad | No hay piezas de repuesto disponibles. Contactar con el servicio técnico de TP-Link. |
Preguntas frecuentes - CPE520 TP-LINK
Preguntas de los usuarios sobre CPE520 TP-LINK
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Punto de acceso en formato PDF gratis! Encuentra tus instrucciones CPE520 - TP-LINK y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. CPE520 de la marca TP-LINK.
MANUAL DE USUARIO CPE520 TP-LINK
Note: La imagen puede diferir del producto real.

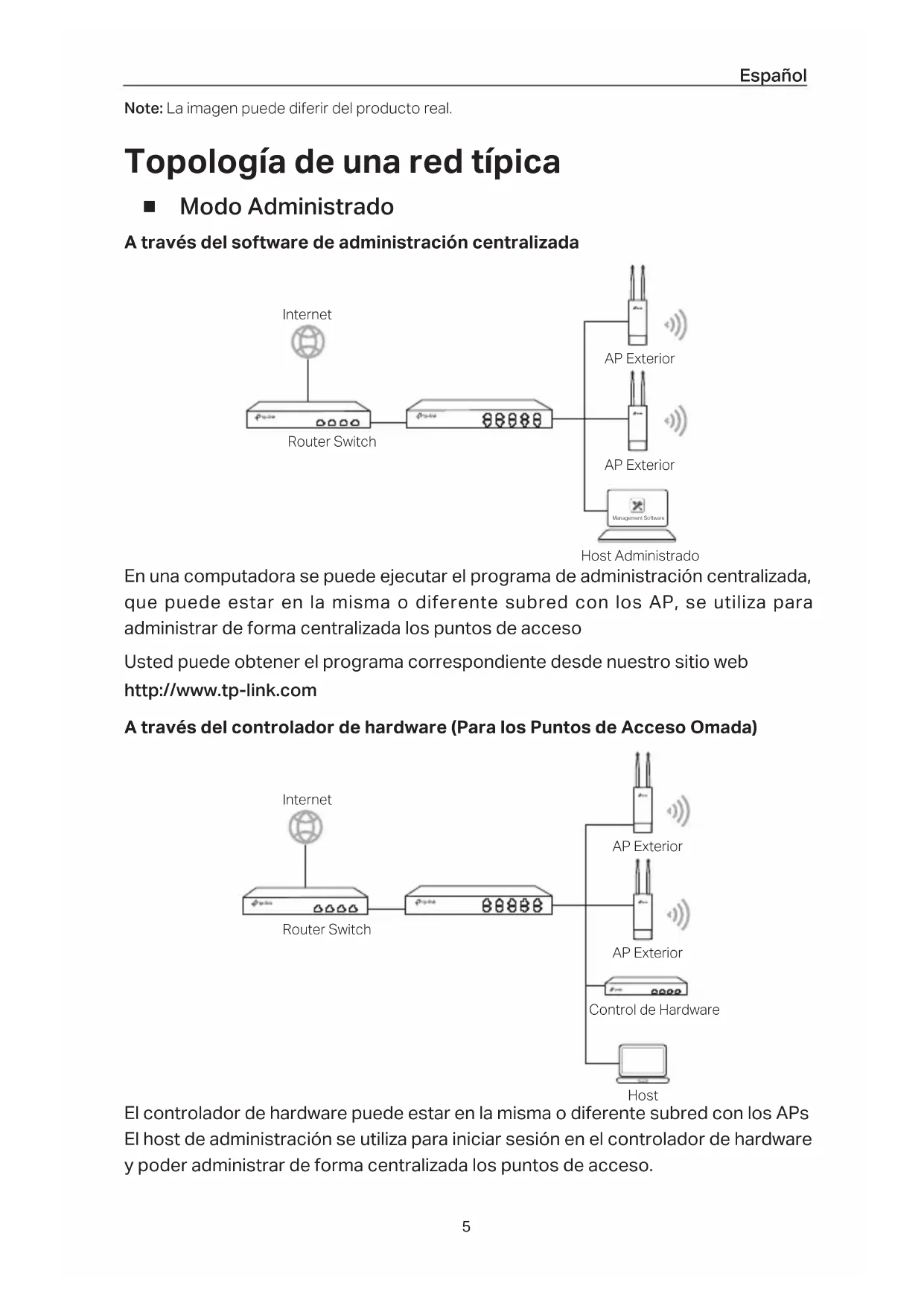

Topología de una red típica

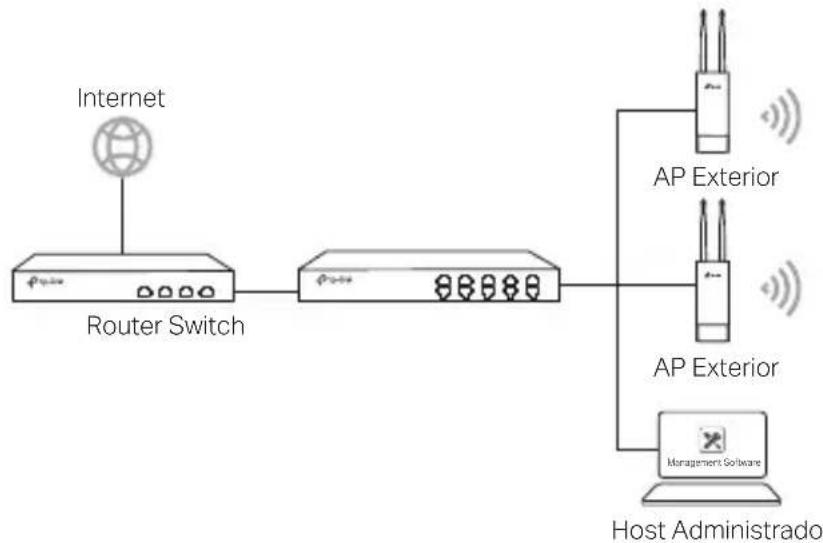

■ Modo Administrado
A través del software de administración centralizada
En una computadora se puede ejecutar el programa de administración centralizada, que puede estar en la misma o diferente subred con los AP, se utiliza para administrar de forma centralizada los puntos de acceso
Usted puede obtener el programa correspondiente desde nuestro sitio web http://www.tp-link.com

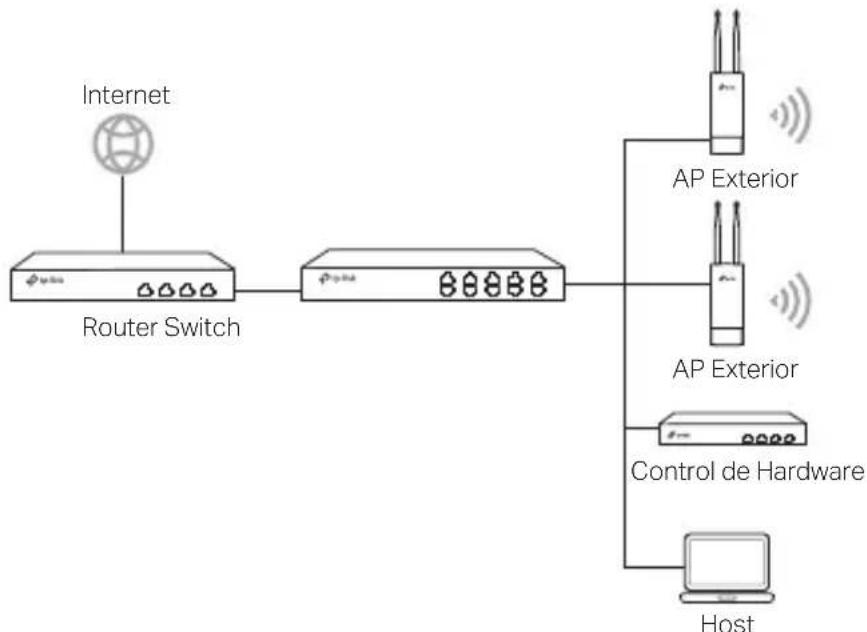

A través del controlador de hardware (Para los Puntos de Acceso Omada)
El controlador de hardware puede estar en la misma o diferente subred con los APs El host de administración se utiliza para iniciar sesión en el controlador de hardware y poder administrar de forma centralizada los puntos de acceso.

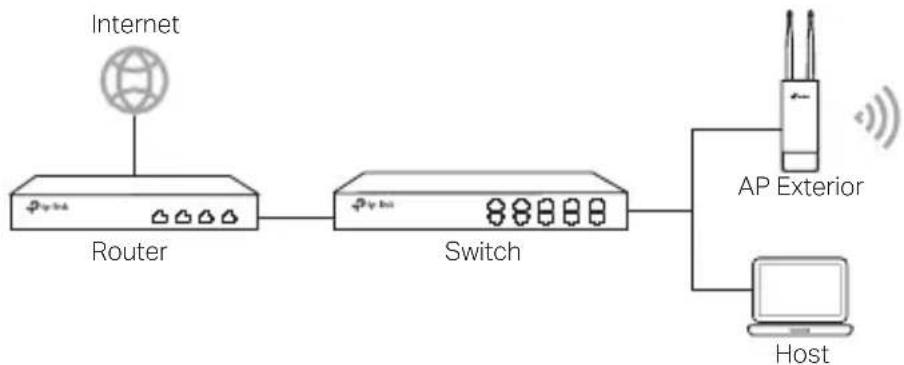

■ Modo independiente
Conexión física
Elija un método para conectar su dispositivo de acuerdo con los accesorios.
■ Switch vía PoE
Algunos puntos de acceso pueden alimentarse a través del dispositivo PSE (como un switch PoE) que cumple con la fuente de alimentación de clase 2 (PS2) o la fuente de alimentación limitada (LPS) de IEC 62368-1.
Nota: La disponibilidad depende del producto real. Consulte las especificaciones del producto.

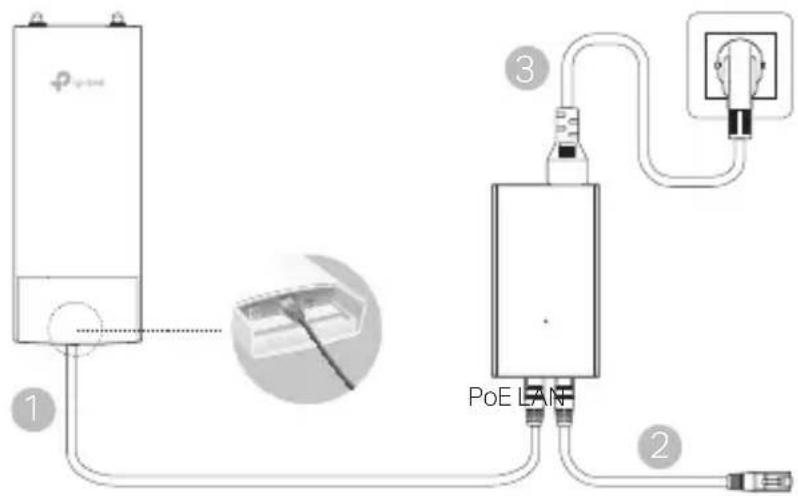

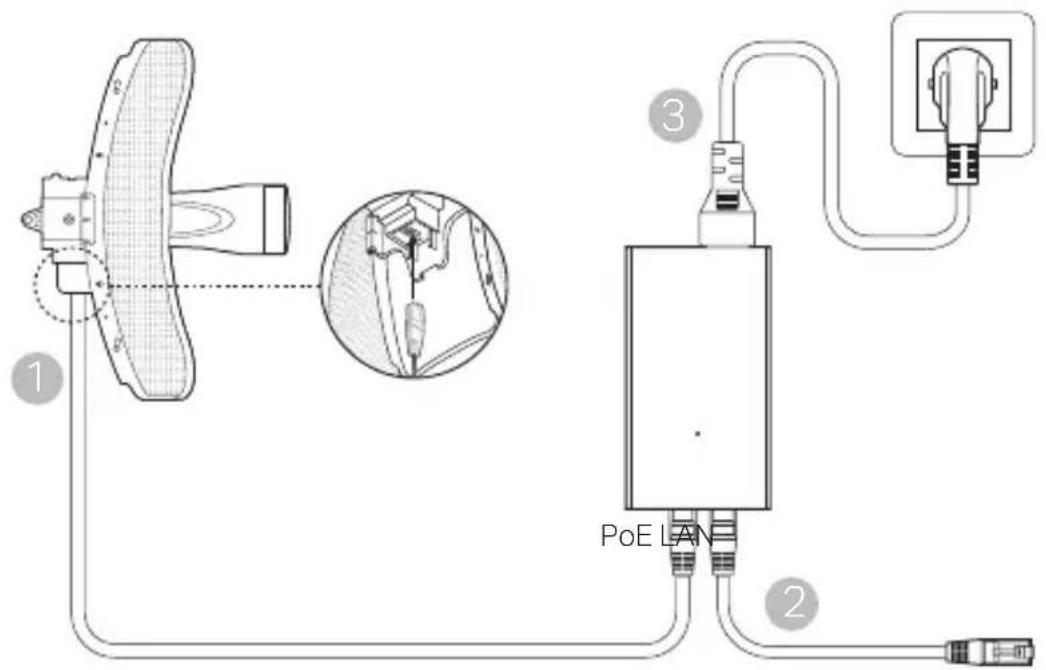

■ Adaptador Vía PoE
Algunos AP pueden alimentarse a través del adaptador PoE.
Nota: La disponibilidad depende del producto real. Consulte las especificaciones del producto.
ó
Instalación física
- Elija un método para colocar el dispositivo.
■ Montaje del dispositivo en un poste
En el sitio seleccionado, conectar el dispositivo a un punto del polo y luego alinee el dispositivo a la dirección que ha orientado.
■ El montaje del dispositivo en la pared (para el producto con soportes)
Coloque el soporte de montaje en la posición preferida en la pared Empuje y deslice el dispositivo para bloquearlo en su lugar A continuación, conecte las antenas al dispositivo.

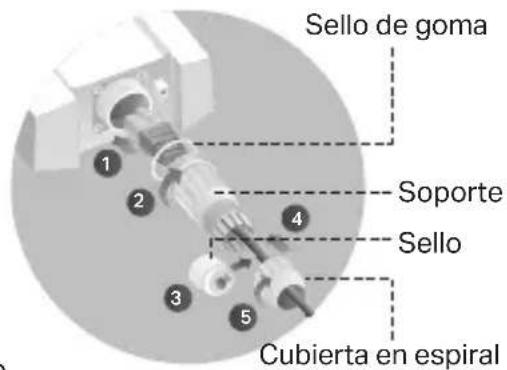

- Instale el sello impermeable. (para ciertos dispositivos)
Antes de la instalación, coloque el cable Ethernet a través de la cubierta en espiral, el soporte y el aro de goma. Luego siga los pasos que se muestran en la imagen:
(1) Conecte el cable Ethernet al puerto.
(2) Coloque el sello de goma en la cabeza del soporte y atornille el soporte al cuerpo del dispositivo.
(3) Coloque el cable Ethernet a través de la ranura del sello con el lado más grueso hacia el soporte
(4) Conecte el sello al soporte.
(5) Atornille la cubierta en espiral al soporte.
Configuraciones de Software
■ Modo Administrado
Para configurar los dispositivos masivos a través del programa de administración centralizada o un controlador inalámbrico, consulte la Guía del usuario correspondiente Puede descargar la Guía del usuario desde nuestro sitio web http://www.tp-link.com
■ Modo independiente
Para configurar un dispositivo a través de un sistema de administración basado en web, siga estos pasos
- Inicie un navegador web e introduzca la dirección IP de su dispositivo en la barra de direcciones y pulse Intro.
Nota:
- Para los puntos de acceso Omada, puede verificar la dirección IP a través de la etiqueta del producto.
-
Para otros productos, la dirección IP predeterminada es 192.168.0.254 y la dirección IP de su computadora debe establecerse como 192.168.0.x ("x" es cualquier número de 1 a 253).
-
Introduzca admin para el nombre de usuario y la contraseña para el inicio de sesión
-
Cambie el nombre de usuario y la contraseña predeterminados para proteger su dispositivo, luego comience a configurar el dispositivo.
Topologia de Rede Típica
■ Modo Gerenciável

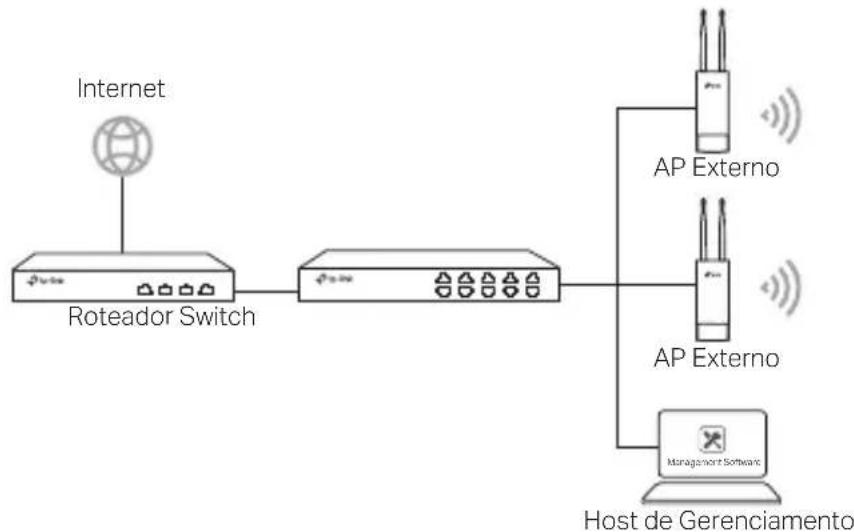

Via software de Gerenciamento Centralizado

