DVM8681 - équipements de mesure VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type d'appareil	Multimètre numérique
Plage de mesure de tension	0-600V AC/DC
Plage de mesure de courant	0-10A AC/DC
Plage de mesure de résistance	0-20MΩ
Fonctionnalités supplémentaires	Mesure de fréquence, capacité, test de diode, test de continuité
Affichage	Écran LCD avec rétroéclairage
Alimentation	Piles 9V
Dimensions	200 x 100 x 40 mm
Poids	300 g
Utilisation	Idéal pour les professionnels et les amateurs d'électronique pour des mesures précises.
Maintenance	Vérifier régulièrement l'état des piles et nettoyer les contacts.
Sécurité	Respecter les normes de sécurité électrique lors de l'utilisation.
Garantie	2 ans

FOIRE AUX QUESTIONS - DVM8681 VELLEMAN

Quel est le type de piles nécessaires pour le VELLEMAN DVM8681 ?

Le VELLEMAN DVM8681 nécessite des piles de type 9V.

Comment calibrer le VELLEMAN DVM8681 ?

Pour calibrer le VELLEMAN DVM8681, utilisez un étalon de référence et suivez les instructions dans le manuel d'utilisation pour ajuster les valeurs mesurées.

Pourquoi l'écran du VELLEMAN DVM8681 reste-t-il noir ?

Si l'écran reste noir, vérifiez que les piles sont correctement installées et qu'elles ne sont pas déchargées. Remplacez-les si nécessaire.

Comment changer les unités de mesure sur le VELLEMAN DVM8681 ?

Pour changer les unités de mesure, utilisez le bouton de sélection d'unité sur l'appareil. Consultez le manuel pour plus de détails.

Le VELLEMAN DVM8681 ne s'allume pas, que faire ?

Vérifiez d'abord les piles. Si elles sont en bon état, assurez-vous que le sélecteur de mode est bien positionné. Si le problème persiste, contactez le support technique.

Comment effectuer une mesure de tension avec le VELLEMAN DVM8681 ?

Pour mesurer la tension, sélectionnez le mode 'V' sur le sélecteur, placez les sondes aux bornes de la source de tension, et lisez la valeur sur l'écran.

Le VELLEMAN DVM8681 donne des lectures erronées, que faire ?

Assurez-vous que les sondes sont en bon état et correctement connectées. Vérifiez également que vous utilisez le bon mode de mesure et que l'appareil est calibré.

Où trouver le manuel d'utilisation du VELLEMAN DVM8681 ?

Le manuel d'utilisation est disponible sur le site Web de Velleman ou dans l'emballage du produit. Vous pouvez également le demander au revendeur.

Comment nettoyer le VELLEMAN DVM8681 ?

Pour nettoyer le VELLEMAN DVM8681, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager l'appareil.

Le VELLEMAN DVM8681 est-il étanche ?

Non, le VELLEMAN DVM8681 n'est pas étanche. Évitez de l'exposer à l'eau ou à des conditions humides.

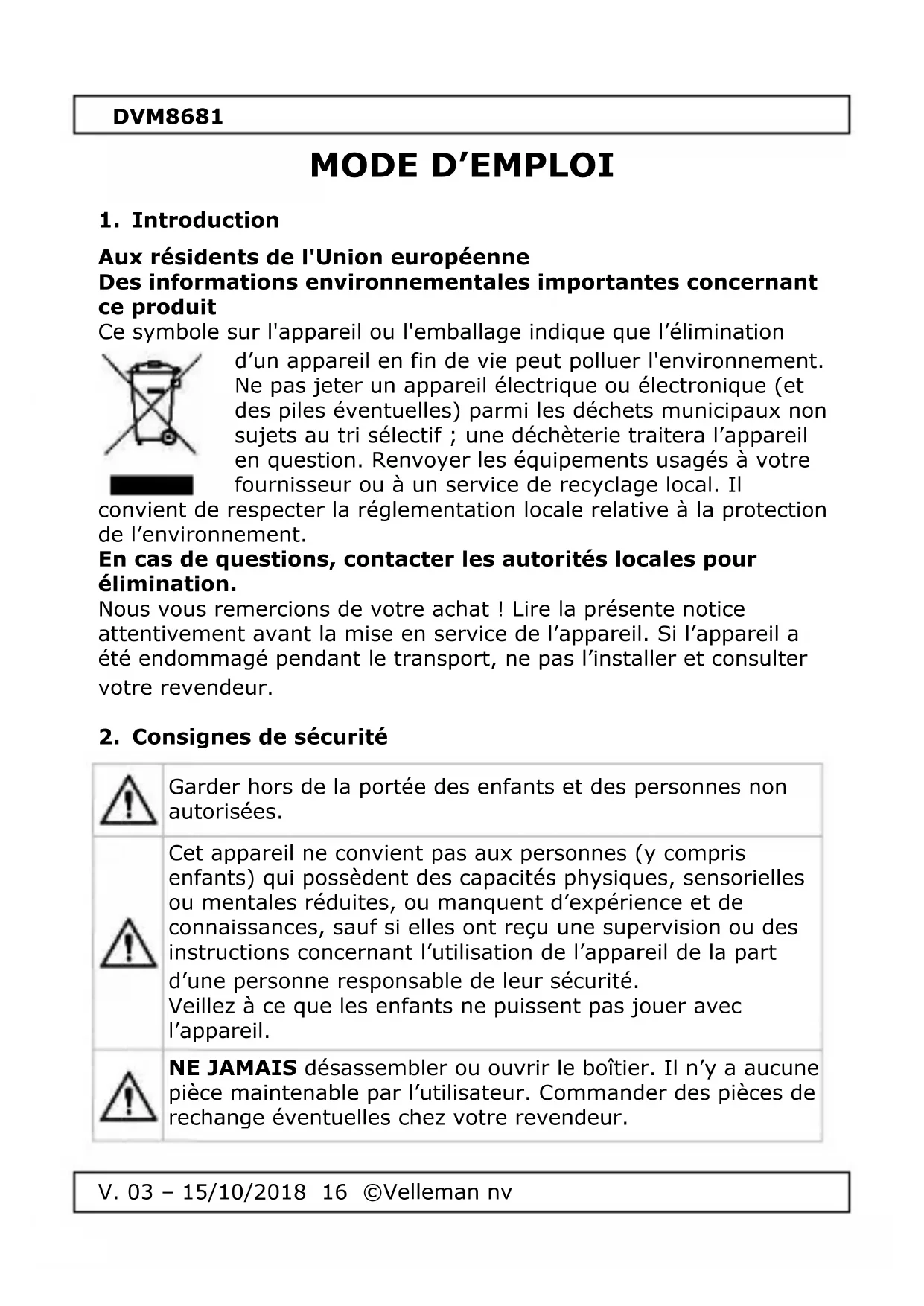

MODE D'EMPLOI DVM8681 VELLEMAN

Aux résidents de l'Union européenne Des informations environnementales importantes concernant ce produit Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchèterie traitera l’appareil en question. Renvoyer les équipements usagés à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l’environnement. En cas de questions, contacter les autorités locales pour élimination. Nous vous remercions de votre achat ! Lire la présente notice attentivement avant la mise en service de l’appareil. Si l’appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre revendeur.

2. Consignes de sécurité

Garder hors de la portée des enfants et des personnes non autorisées.

Cet appareil ne convient pas aux personnes (y compris enfants) qui possèdent des capacités physiques, sensorielles ou mentales réduites, ou manquent d’expérience et de connaissances, sauf si elles ont reçu une supervision ou des instructions concernant l’utilisation de l’appareil de la part d’une personne responsable de leur sécurité. Veillez à ce que les enfants ne puissent pas jouer avec l’appareil.

NE JAMAIS désassembler ou ouvrir le boîtier. Il n’y a aucune pièce maintenable par l’utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur.DVM8681

Avertissement : Ne jamais perforer les piles et ne pas les

jeter au feu (danger d’explosion). Ne jamais recharger des piles alcalines. Se débarrasser des piles en respectant la réglementation locale relative à la protection de l’environnement. Garder les piles hors de la portée des enfants.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de notice.

Protéger contre les chocs et le traiter avec circonspection pendant l’opération.

Se familiariser avec le fonctionnement avant l’emploi. Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie. N’utiliser qu’à sa fonction prévue. Un usage impropre annule d'office la garantie. La garantie ne s’applique pas aux dommages survenus en négligeant certaines directives de cette notice et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent. Garder cette notice pour toute référence ultérieure.

boîtier résistant à l'eau (IP67) double affichage avec ATC fonction data-hold format de poche indication pile faible extinction automatique affichage de la température en °C ou °F calibrage automatique calibrage à l'aide de 3 valeurs pHDVM8681

Se référer aux illustrations en page 2 de cette notice.

ATC – compensation automatique de la température

affichage de la température

PWR – touche d’alimentation

Se référer aux illustrations en page 2 de cette notice. L’affichage clignote lorsque la batterie est faible.

1. Desserrer les vis du capuchon. Veiller à récupérer la petite

Se référer aux illustrations en page 3 de cette notice.

1. Retirer les capuchons inférieur et intérieur afin d’exposer la

sonde. Il est normal de trouver de cristaux blancs. Tenir la sonde humide en humectant l’éponge à l’intérieur du capuchon.

2. Tremper l’électrode dans la solution. Enfoncer PWR et

remuer le pH-mètre afin d’obtenir un affichage stable.

3. Le point décimal clignote lorsque le mètre se trouve en

mode de mesurage. La température (en °C ou °F) sera également affichée.

4. Enfoncer HLD pour geler l’affichage actuel. Le point ne

clignote plus. Renfoncer HLD pour dégeler l’affichage.

5. Éteindre le mètre en enfonçant PWR. Recouvrir l’électrode

avec le capuchon et stocker le mètre à une température ambiante entre 0°C ~ 50°C. Consulter le paragrapheDVM8681

V. 03 – 15/10/2018 19 ©Velleman nv

« 7.4 Calibrage du pH-mètre » pour effectuer le calibrage de 3 points.

7.2 Extinction automatique

1. Ce mètre s’auto-éteint après environ 20

minutes d’inactivité.

2. Désactiver la fonction en maintenant simultanément

enfoncé les touches HLD et PWR lorsque le mètre est éteint. Un « n » s’affiche brièvement pour indiquer que la fonction a été désactivée. La fonction sera réactivée lorsque l’on rallume le mètre.

7.3 Compensation automatique de la température (ATC)

1. Une valeur pH est tributaire de la température. Par

conséquent, le mesurage de la valeur pH nécessite une compensation de la température afin d’assurer une valeur pH standardisée. Ce mètre corrige automatiquement la valeur pH basée sur la température de la solution mesurée.

2. Maintenir simultanément enfoncé CAL et

PWR lorsque le mètre est éteint. « °C » ou « °F » s’affiche. Sélectionner l’unité de température avec HLD et enfoncer CAL pour confirmer.

3. « SA » s’affiche brièvement pour indiquer

que la sélection a été mémorisée. Cette sélection sera mémorisée après l’extinction du mètre.

7.4 Calibrage du pH-mètre

1. Il est conseillé de calibrer le mètre régulièrement lorsque l’on

l’utilise quotidiennement.

2. Allumer votre pH-mètre.

3. Placer l'électrode dans la solution tampon

pH 4 (disponible chez votre pharmacien) et appuyer sur CAL pour passer en mode de calibrage. « CA » apparaît brièvement sur l'écran. Après quelques secondes « CAL » et la valeur du pH s'affichent sur l'écran, indiquant que le pH-mètre a été calibré.DVM8681

V. 03 – 15/10/2018 20 ©Velleman nv

4. Répéter ces étapes avec les solutions tampon pH 7 et pH 10.

5. Le mètre affiche « En » lorsque le calibrage

a échoué ou lorsque la sonde n’a pas pu détecter la solution tampon dans la plage de tension ci-dessous. Le cas échéant, recalibrer le mètre comme décrit ci-dessus.

6. La valeur pH de la solution tampon (4, 7 ou 10) apparaît sur

l’afficheur lorsque le mètre reconnaît la solution. Si la valeur affichée s’écarte légèrement de la valeur pH supposée, p.ex.

4.01 au lieu de 4.00, enfoncer HLD pour modifier la valeur.

La plage de calibrage s’étend de 3.50 à 4.50 pour un pH 4, de

6.50 à 7.50 pour un pH 7 et de 9.50 à 10.50 pour un pH 10.

7. Une valeur stable sera automatiquement mémorisée.

8. Nettoyage et entretien

Ne pas toucher la sonde avec les doigts et la tenir humide en humectant l’éponge à l’intérieur du capuchon. Rincer la sonde à l’eau claire ou préférablement à l’eau désionisée après chaque mesurage. Retirer les piles d’un appareil non utilisé.

9. Problèmes et solutions

Pas d’affichage après branchement Vérifier l’état des piles. Les remplacer si nécessaire (voir « 6. Insertion des piles »). Affichage ralenti Nettoyer la sonde minutieusement à l’eau claire et rincer à l’eau désionisée. Affichage de « - - - » La valeur pH se trouve en dehors de la plage de mesure (pH 0 ~ pH 14). La solution est trop acide ou trop alcaline. La valeur pH affichée est instable La sonde est exposée à l’air libre. La tremper dans la solution à mesurer.DVM8681

V. 03 – 15/10/2018 21 ©Velleman nv

10. Spécifications techniques

précision température ± 1°C résolution température 0.5°C/°F résolution

ATC oui calibrage automatique oui dimensions 150 x 36 x 25 mm poids 65 g pile 4 x LR44 (incl.)

N’employer cet appareil qu’avec des accessoires d’origine. La SA Velleman ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l’utilisation de cet appareil. Pour plus d’information concernant cet article et la dernière version de cette notice, visiter notre site web www.velleman.eu. Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable. La garantie de Velleman SA ne couvre que l’usage normal de l’appareil et exclut la pile, le mauvais usage, l’abus, les modifications, la négligence, l’entretien impropre ou tout dommage résultant de fuite des piles. Un appareil sous garantie remis pour réparation doit nécessairement être accompagné de son bon d’achat. La garantie s’annule dès l’ouverture du mètre.

SA Velleman est l’ayant droit des droits d’auteur pour cette notice. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de cette notice par quelque procédé ou sur tout support électronique que ce soit est interdite sans l’accord préalable écrit de l’ayant droit.DVM8681

Garantie de service et de qualité Velleman® Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l’électronique et est actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l’UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d’un défaut malgré toutes les précautions, il est possible d’invoquer notre garantie (voir les conditions de garantie). Conditions générales concernant la garantie sur les produits grand public (pour l’UE) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d’acquisition effective ;

• si la plainte est justifiée et que la réparation ou le remplacement d’un article est jugé impossible, ou lorsque les coûts s’avèrentdisproportionnés, Velleman® s’autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d’achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d’achat lors d’un défaut dans un délai de 1 an après l’achat et la livraison, ou un article de remplacement moyennant 50% du prix d’achat ou le remboursement de 50% du prix d’achat lors d’un défaut après 1 à 2 ans.

• sont par conséquent exclus : - tout dommage direct ou indirect survenu à l’article après livraison (p.ex. dommage lié à l’oxydation, choc, chute, poussière, sable, impureté…) et provoqué par l’appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ; - toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies… (liste illimitée) ; - tout dommage qui résulte d’un incendie, de la foudre, d’un accident, d’une catastrophe naturelle, etc. ; - out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l’appareil contraire aux prescriptions du fabricant ; - tout dommage à cause d’une utilisation commerciale, professionnelle ou collective de l’appareil (la période de garantie sera réduite à 6 mois lors d’une utilisation professionnelle) ; - tout dommage à l’appareil qui résulte d’une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ; - tout dommage engendré par un retour de l’appareil emballé dans un conditionnement non ou insuffisamment protégé. - toute réparation ou modification effectuée par une tierce personne sans l’autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l’appareil n’est plus couvert sous la garantie.

• toute réparation sera fournie par l’endroit de l’achat. L’appareil doit nécessairement être accompagné du bon d’achat d’origine et être dûment conditionné (de préférence dans l’emballage d’origine avec mention du défaut) ;

• tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l’appareil. Un appareil retourné jugé défectueux qui s’avère en bon état de marche pourra faire l’objet d’une note de frais à charge du consommateur ;

• une réparation effectuée en-dehors de la période de garantie fera l’objet de frais de transport ;

• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées. La liste susmentionnée peut être sujette à une complémentation selon le type de l’article et être mentionnée dans la notice d’emploi.
