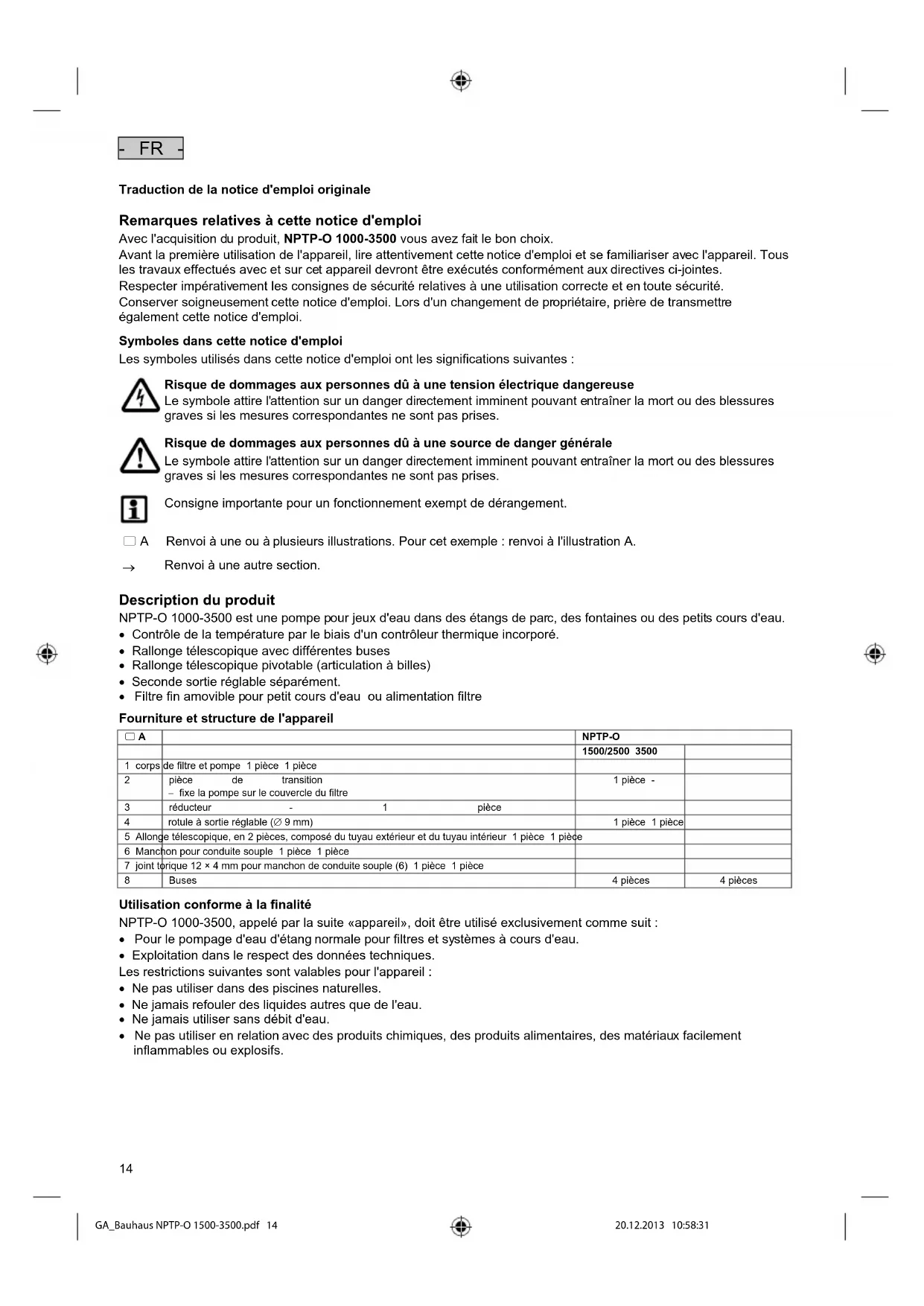

GA_Bauhaus NPTP-O 1500-3500.pdf 13 20.12.2013 10:58:3014 - FR - Traduction de la notice d'emploi originale Remarques relatives à cette notice d'emploi Avec l'acquisition du produit, NPTP-O 1000-3500 vous avez fait le bon choix. Avant la première utilisation de l'appareil, lire attentivement cette notice d'emploi et se familiariser avec l'appareil. Tous les travaux effectués avec et sur cet appareil devront être exécutés conformément aux directives ci-jointes. Respecter impérativement les consignes de sécurité relatives à une utilisation correcte et en toute sécurité. Conserver soigneusement cette notice d'emploi. Lors d'un changement de propriétaire, prière de transmettre également cette notice d'emploi. Symboles dans cette notice d'emploi Les symboles utilisés dans cette notice d'emploi ont les significations suivantes :

Risque de dommages aux personnes dû à une tension électrique dangereuse Le symbole attire l'attention sur un danger directement imminent pouvant entraîner la mort ou des blessures graves si les mesures correspondantes ne sont pas prises.

Risque de dommages aux personnes dû à une source de danger générale Le symbole attire l'attention sur un danger directement imminent pouvant entraîner la mort ou des blessures graves si les mesures correspondantes ne sont pas prises.

Consigne importante pour un fonctionnement exempt de dérangement.

A Renvoi à une ou à plusieurs illustrations. Pour cet exemple : renvoi à l'illustration A.

Renvoi à une autre section.

Description du produit NPTP-O 1000-3500 est une pompe pour jeux d'eau dans des étangs de parc, des fontaines ou des petits cours d'eau.

• Contrôle de la température par le biais d'un contrôleur thermique incorporé.

• Rallonge télescopique avec différentes buses

• Rallonge télescopique pivotable (articulation à billes)

• Seconde sortie réglable séparément.

• Filtre fin amovible pour petit cours d'eau ou alimentation filtre Fourniture et structure de l'appareil

NPTP-O 1500/2500 3500 1 corps de filtre et pompe 1 pièce 1 pièce 2 pièce de transition − fixe la pompe sur le couvercle du filtre 1 pièce - 3 réducteur - 1 pièce

rotule à sortie réglable (∅ 9 mm) 1 pièce 1 pièce 5 Allonge télescopique, en 2 pièces, composé du tuyau extérieur et du tuyau intérieur 1 pièce 1 pièce 6 Manchon pour conduite souple 1 pièce 1 pièce 7 joint torique 12 × 4 mm pour manchon de conduite souple (6) 1 pièce 1 pièce 8 Buses 4 pièces 4 pièces

Utilisation conforme à la finalité NPTP-O 1000-3500, appelé par la suite «appareil», doit être utilisé exclusivement comme suit :

• Pour le pompage d'eau d'étang normale pour filtres et systèmes à cours d'eau.

• Exploitation dans le respect des données techniques. Les restrictions suivantes sont valables pour l'appareil :

• Ne pas utiliser dans des piscines naturelles.

• Ne jamais refouler des liquides autres que de l'eau.

• Ne jamais utiliser sans débit d'eau.

• Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des matériaux facilement inflammables ou explosifs. - FR - GA_Bauhaus NPTP-O 1500-3500.pdf 14 20.12.2013 10:58:3115 - FR - Consignes de sécurité Toutefois des situations à risque pour les personnes ou les biens peuvent survenir avec cet appareil lorsque celui-ci est utilisé de manière non appropriée, voire non conforme à sa finalité ou lorsque les informations de sécurité ne sont pas respectées. Cet appareil est utilisable par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience : dans ces situations cependant un adulte averti devra être présent, qui renseignera le mineur ou la personne fragilisée concernée sur le bon emploi de ce matériel. Les enfants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien. Dangers dus à la combinaison d'eau et d'électricité

• La combinaison d'eau et d'électricité peut entraîner des blessures graves ou la mort par électrocution en présence de raccordements non conformes ou d'une utilisation inappropriée.

• Toujours mettre hors tension tous les appareils se trouvant dans l'eau avant tout contact avec l'eau. Installation électrique correspondant aux prescriptions

• Les installations électriques doivent répondre aux règlements d'installation nationaux et leur exécution est exclusivement réservée à un technicien électricien.

• Une personne est considérée comme technicien électricien lorsqu'elle est capable et habilitée à apprécier et réaliser les travaux qui lui sont confiés en raison de sa formation technique, de ses connaissances et de son expérience. Travailler en tant que technicien consiste également à identifier d'éventuels dangers et à respecter les normes régionales et nationales, les règlements et les dispositions en vigueur qui se rapportent aux tâches à exécuter.

• En cas de questions et de problèmes, prière de vous adresser à un technicien électricien.

• Le raccordement de l'appareil est autorisé uniquement lorsque les données électriques de l'appareil et l'alimentation électrique correspondent. Les données de l'appareil sont indiquées sur la plaque signalétique de l'appareil, sur l'emballage ou dans cette notice d'emploi.

• Veiller à ce que l'appareil soit absolument protégé par fusible par le biais d’une protection différentielle avec un courant assigné de 30 mA maximum.

• Les câbles de rallonge et le distributeur de courant (par ex. blocs multiprises) doivent être conçus pour une utilisation en extérieur (protégé contre les projections d'eau).

• La section des lignes de raccordement du secteur ne doit pas être inférieure à celle des câbles souples sous caoutchouc portant l'identification H07RN-F. Les câbles de rallonge doivent être conformes à DIN VDE 0620.

• Protéger les raccordements à fiche contre l'humidité.

• Raccorder l'appareil uniquement à une prise installée conformément à la réglementation. Exploitation sécurisée

• Ne pas utiliser l'appareil lorsque des personnes se trouvent dans l'eau !

• En cas de lignes électriques défectueuses ou de carter défectueux, il est interdit d'exploiter l'appareil.

• Ni porter, ni tirer l'appareil par le câble électrique.

• Poser les câbles de manière à ce qu'ils soient protégés contre d'éventuels endommagements et veiller à ce que personne ne puisse trébucher.

• Ouvrir le carter de l'appareil ou des éléments s'y rapportant uniquement si cela est expressément sollicité dans la notice d'emploi.

• Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi. S'il est impossible de remédier aux problèmes, contacter le SAV agréé ou en cas de doute le constructeur.

• N'utiliser que des pièces de rechange et des accessoires d'origine pour l'appareil.

• Ne jamais procéder à des modifications techniques sur l'appareil.

• Tenir la prise de courant et la prise de secteur au sec. GA_Bauhaus NPTP-O 1500-3500.pdf 15 20.12.2013 10:58:3116 - FR - Mis en place et raccordement Utilisation comme pompe de cours d'eau ou pompe filtrante

Voici comment procéder :

1. Visser le raccord universel, joint torique compris, sur le mamelon de raccordement de la pompe et le bloquer en le

2. Actionner le crochet sur le corps du filtre.

3. Retirer la coque du filtre.

4. Poser l'appareil à l'horizontale dans l'étang, sur une surface stable et exempte de vase, de manière à ce qu'il soit

5. Hauteur d'installation maximale : 2 m sous le niveau de l'eau.

Utilisation comme pompe de jeu d'eau

Voici comment procéder :

1. Assemblage de la rallonge télescopique. Introduire le tuyau intérieur dans le tuyau extérieur et le bloquer avec la

2. Enficher la rallonge télescopique sur la rotule.

3. Disposer la vanne régulatrice de la rallonge télescopique en face de la sortie de la rotule en vérifiant que l'eau peut s'écouler à la sortie de la rotule. − La vanne régulatrice de l'allonge télescopique et la sortie de la rotule doivent être face à face pour que l'eau puisse s'écouler à la sortie de la rotule. − Il est possible d'alimenter un cours d'eau via la sortie réglable sur la rotule.

4. Introduire la buse voulue dans l'allonge télescopique et la visser.

5. Visser la rotule sur le mamelon de raccordement et la bloquer en la serrant à la main.

− Aligner la rallonge télescopique à la verticale au-dessus de la rotule.

6. Poser l'appareil à l'horizontale dans l'étang, sur une surface stable et exempte de vase, de manière à ce qu'il soit

totalement immergé. Mise en service

Attention ! La pompe ne doit pas fonctionner en marche à sec. Conséquence éventuelle : la pompe en serait détruite. Mesure de protection : contrôler régulièrement le niveau d'eau. D'une manière générale, l'appareil doit se trouver sous le niveau de l'eau. Méthode pour établir l'alimentation en courant : Mise en circuit : Brancher l'appareil sur la tension secteur. L'appareil se met immédiatement en marche dès que la connexion avec le réseau est établie. Mise hors circuit : Débrancher l'appareil de la tension secteur. Utilisation comme pompe de jeu d'eau Après mise en place et raccordement le profil du jet d'eau est réglable en agissant sur la buse.

• Tourner la vanne régulatrice qui se trouve sur l'allonge télescopique jusqu'à ce que le jeu d'eau voulu soit obtenu.

• Tourner également la vanne régulatrice qui se trouve sur la rotule jusqu'à ce que le débit voulu soit atteint. GA_Bauhaus NPTP-O 1500-3500.pdf 16 20.12.2013 10:58:3117 - FR - Élimination des dérangements

Problème Cause Remède L’appareil ne fonctionne pas Absence de tension de réseau Contrôler la tension de réseau La turbine est bloquée Nettoyer la turbine Enveloppe filtrante bouchée Nettoyer l’enveloppe filtrante Capacité de refoulement insuffisante Pertes de pression trop importantes dans les conduites Réduire au minimum la longueur des tuyaux et les éléments de connexion, et poser si possible le tuyau bien droit L’appareil s’arrête après une courte période La température de l'eau est trop élevée Température maximale de l'eau admissible : + 35 °C

Pièces d'usure L'unité de fonctionnement est une pièce d'usure et n'est pas couverte par la garantie. Nettoyage et entretien

Attention ! Tension électrique dangereuse. Conséquences éventuelles : mort ou blessures graves. Mesures de sécurité :

• Appareils électriques et installations avec une tension assignée U > 12 V CA ou U >30 V CC, qui se trouvent dans l'eau : couper la tension des appareils et des installations avant de mettre les mains dans l’eau.

• Avant d'exécuter des travaux sur l'appareil, couper la tension de l'appareil.

• Le protéger contre toute remise en circuit incontrôlée.

Nettoyage du carter du filtre Nettoyez l'appareil au besoin à l'eau claire et en utilisant une brosse douce.

• N'utiliser en aucun cas des produits de nettoyage agressifs ou des solutions chimiques qui risqueraient d'attaquer le boîtier ou d'entraver le fonctionnement. Nettoyage de la pompe

Voici comment procéder :

1. Séparer le mamelon de raccordement (allonge télescopique ou raccord universel compris) de la pompe en le

2. Actionner le crochet sur le corps du filtre et ouvrir celui-ci.

3. Tourner le couvercle de pompe dans le sens horaire inverse (verrouillage à baïonnette) et l'enlever.

4. Enlever l'unité de fonctionnement (fixation magnétique).

5. Rincer toutes les pièces.

6. Remonter l'appareil en suivant l'ordre inverse.

Stockage/Entreposage pour l'hiver Il est nécessaire de retirer l'appareil en cas de gel. Effectuer un nettoyage approfondi, contrôler la présence éventuelle de dommages sur l'appareil et le conserver immergé et à l'abri du gel. La prise ne doit jamais se trouver sous l'eau ! Recyclage

L'appareil ne doit pas être jeté avec les ordures ménagères ! Prière d'utiliser le système de reprise prévu à cet effet. Rendez l'appareil inutilisable en sectionnant le câble auparavant. GA_Bauhaus NPTP-O 1500-3500.pdf 17 20.12.2013 10:58:3118 - FR - Garantie BAUHAUS 5 ans BAUHAUS garantit tous les équipements électriques ou avec moteur électrique 5 ans à compter de la date d'achat, sauf les accumulateurs, les batteries, les lampes et les pièces d'usure. Les clauses de garantie ne restreignent pas les droits reconnus à l'acheteur par la législation En ce qui concerne une défaillance d'un appareil survenue pendant la période garantie, BAUHAUS selon le cas fera une réparation ou livrera un appareil de remplacement ou encore remboursera le prix d'achat contre restitution de l'appareil. Des réclamations allant au delà ne sont pas recevables dans le cadre de la garantie. De cette garantie sont exclus les défauts et traces d'usure apparaissant nécessairement avec le temps, les défauts dûs à une utilisation inappropriée ou à un manque d'entretien ou encore un défaut connu du client au moment de l'achat de l'appareil. Toute ouverture de l'appareil entraîne la suspension des clauses de garantie. Les réclamations au titre de la garantie sont recevables sur présentation de l'appareil et du bon d'achat dans toute concession BAUHAUS dans un délai de 5 ans à compter de la date d'achat. Contact courriel service@bauhaus.info

Caractéristiques techniques Dimensions Poids Tension de mesure Consommation Température de l’eau Capacité de refoulement Hauteur de refoulement Longueur de câble

Symboles sur l'appareil Imperméable aux poussières. Etanche à l'eau jusqu'à une profondeur de 2 m Retirer l’appareil en cas de gel Ne pas recycler dans les ordures ménagères ! Attention ! Lire la notice d'emploi
