BRUGSANVISNING NPTPO 2500 Neptun

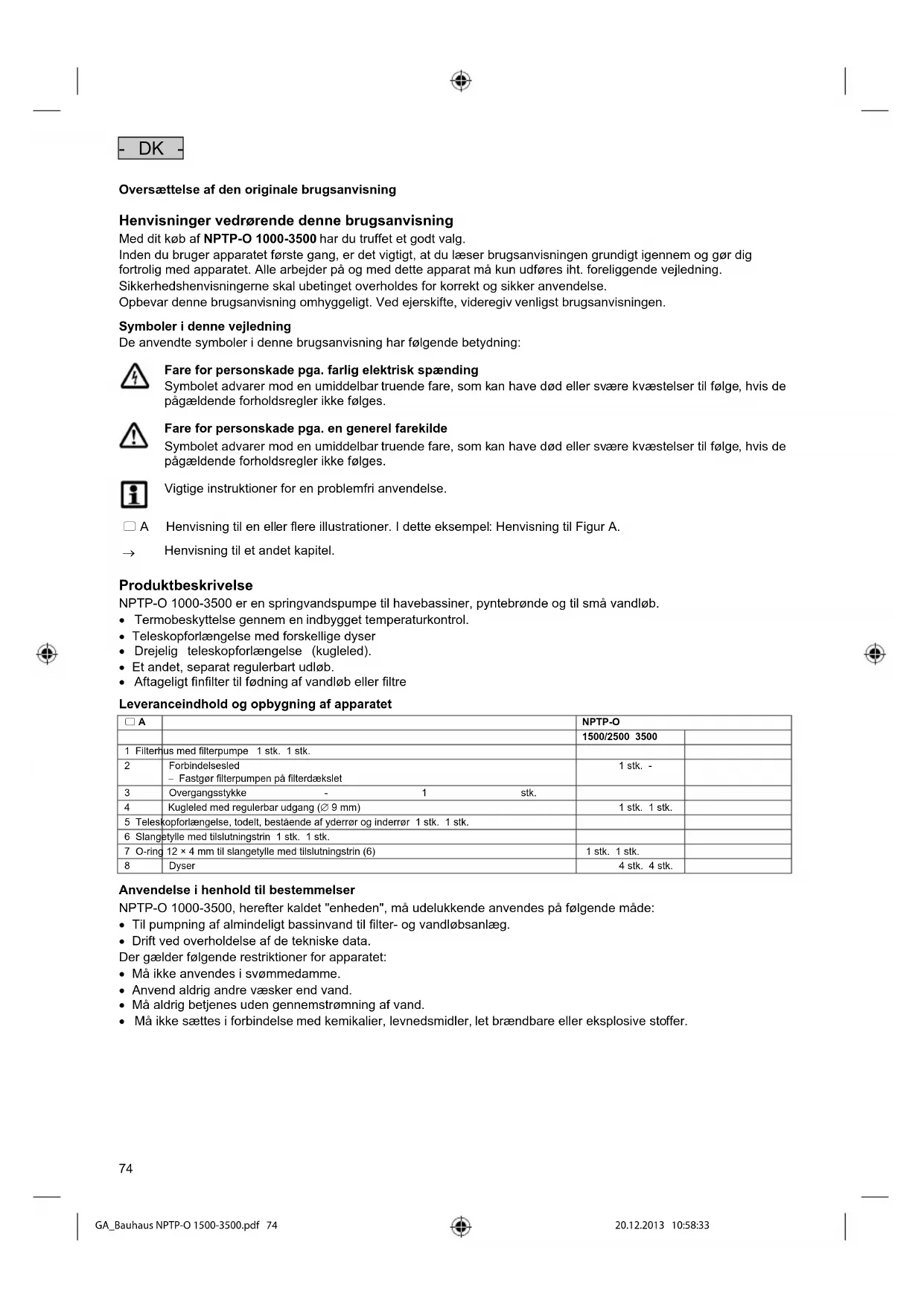

GA_Bauhaus NPTP-O 1500-3500.pdf 73 20.12.2013 10:58:3374 - DK - Oversættelse af den originale brugsanvisning Henvisninger vedrørende denne brugsanvisning Med dit køb af NPTP-O 1000-3500 har du truffet et godt valg. Inden du bruger apparatet første gang, er det vigtigt, at du læser brugsanvisningen grundigt igennem og gør dig fortrolig med apparatet. Alle arbejder på og med dette apparat må kun udføres iht. foreliggende vejledning. Sikkerhedshenvisningerne skal ubetinget overholdes for korrekt og sikker anvendelse. Opbevar denne brugsanvisning omhyggeligt. Ved ejerskifte, videregiv venligst brugsanvisningen. Symboler i denne vejledning De anvendte symboler i denne brugsanvisning har følgende betydning:

Fare for personskade pga. farlig elektrisk spænding Symbolet advarer mod en umiddelbar truende fare, som kan have død eller svære kvæstelser til følge, hvis de pågældende forholdsregler ikke følges.

Fare for personskade pga. en generel farekilde Symbolet advarer mod en umiddelbar truende fare, som kan have død eller svære kvæstelser til følge, hvis de pågældende forholdsregler ikke følges.

Vigtige instruktioner for en problemfri anvendelse.

Henvisning til et andet kapitel.

Produktbeskrivelse NPTP-O 1000-3500 er en springvandspumpe til havebassiner, pyntebrønde og til små vandløb.

• Termobeskyttelse gennem en indbygget temperaturkontrol.

• Teleskopforlængelse med forskellige dyser

• Drejelig teleskopforlængelse (kugleled).

• Et andet, separat regulerbart udløb.

• Aftageligt finfilter til fødning af vandløb eller filtre Leveranceindhold og opbygning af apparatet

NPTP-O 1500/2500 3500 1 Filterhus med filterpumpe 1 stk. 1 stk. 2 Forbindelsesled − Fastgør filterpumpen på filterdækslet 1 stk. - 3 Overgangsstykke - 1 stk.

Kugleled med regulerbar udgang (∅ 9 mm) 1 stk. 1 stk. 5 Teleskopforlængelse, todelt, bestående af yderrør og inderrør 1 stk. 1 stk. 6 Slangetylle med tilslutningstrin 1 stk. 1 stk. 7 O-ring 12 × 4 mm til slangetylle med tilslutningstrin (6) 1 stk. 1 stk. 8 Dyser 4 stk. 4 stk.

Anvendelse i henhold til bestemmelser NPTP-O 1000-3500, herefter kaldet "enheden", må udelukkende anvendes på følgende måde:

• Til pumpning af almindeligt bassinvand til filter- og vandløbsanlæg.

• Drift ved overholdelse af de tekniske data. Der gælder følgende restriktioner for apparatet:

• Må ikke anvendes i svømmedamme.

• Anvend aldrig andre væsker end vand.

• Må aldrig betjenes uden gennemstrømning af vand.

• Må ikke sættes i forbindelse med kemikalier, levnedsmidler, let brændbare eller eksplosive stoffer. - DK - GA_Bauhaus NPTP-O 1500-3500.pdf 74 20.12.2013 10:58:3375 - DK - Sikkerhedsanvisninger Dette apparat kan medføre fare for personer og materielle værdier, hvis det anvendes usagkyndigt eller i modstrid med anvendelsesformålet, eller hvis sikkerhedsanvisningerne ikke følges. Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, når de er under opsyn eller får instruktion i sikker brug af apparatet og forstår de dermed forbundne risici. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn. Farer ved kombinationen af vand og elektricitet

• Kombinationen af vand og elektricitet kan ved ikke-forskriftsmæssig tilslutning eller usaglig håndtering medføre død eller svære kvæstelser pga. elektrisk chok.

• Træk altid netstikket ud til alle enheder der befinder sig i vandet, før du stikker hånden ned i vandet. Forskriftsmæssig elektrisk installation

• Elektriske installationer skal overholde de nationale byggebestemmelser og må kun udføres af en autoriseret elektriker.

• En person betragtes som autoriseret elektriker, hvis vedkommende som følge af sin faglige uddannelse, sin viden og erfaring er i stand til og berettiget til at bedømme og udføre det arbejde, som er blevet overdraget til vedkommende. Arbejdet som autoriseret elektriker omfatter også erkendelse af eventuelle farer og hensyntagning til relevante regionale og nationale normer, forskrifter og bestemmelser.

• Ved spørgsmål og problemer rettes henvendelse til en autoriseret el-installatør.

• Det er kun tilladt at tilslutte apparatet, hvis de elektriske data for apparatet og strømforsyningen stemmer overens. Apparatets data befinder sig på apparatets typeetikette og på indpakningen eller i denne brugsanvisning.

• Apparatet skal afsikres med lækageafbryder indstillet til en nominel fejlstrøm på maksimalt 30 mA.

• Forlængerledning og strømfordeler (f. eks. strømskinne) skal i anvendelsen være placeret frit (stænktæt).

• Nettilslutningsledningerne må ikke have et mindre tværsnit end gummiledninger af typen H07RN-F. Forlængerledninger skal overholde kravene i DIN VDE 0620 .

• Beskyt stikforbindelserne mod fugtighed.

• Tilslut kun apparatet til en forskriftsmæssigt installeret stikdåse. Sikker drift

• Brug kun apparatet, når der ikke er personer i bassinet!

• Ved defekte elektriske ledninger eller defekt kabinet må apparatet ikke anvendes.

• Bær eller træk ikke apparatet i den elektriske ledning.

• Opbevar ledninger, så de er beskyttet mod beskadigelse, og pas på, at ingen kan falde over dem.

• Apparatets kabinet eller tilhørende dele må kun åbnes, hvis du udtrykkeligt bliver opfordret til det i vejledningen.

• Der må kun gennemføres arbejde på apparatet, som er beskrevet i denne vejledning. Henvend dig til et autoriseret serviceværksted eller i tvivlstilfælde til producenten, hvis det ikke er muligt at afhjælpe problemerne.

• Anvend kun originale reservedele og originalt tilbehør til apparatet.

• Foretag aldrig tekniske ændringer på apparatet.

1. Skru slangetyllen med tilslutningstrin med o-ring på forbindelsesleddet på pumpen, og spænd godt til.

4. Opstil apparatet i bassinet på et fast, slamfrit underlag så vandret, at det er helt dækket med vand.

5. Maks. opstillingsdybde: 2 m under vandoverfladen.

Funktion som fontænepumpe

1. Samling af teleskopforlængelsen: Indsæt inderrøret i yderrøret, og sørg for at sikre det med omløbermøtrikken.

2. Sæt teleskopforlængelsen på kugleleddet.

3. Placer teleskopforlængelsens reguleringsventil og kugleleddets udgang over for hinanden, således at der kan slippe

vand ud ved kugleleddets udgang. − Teleskopforlængelsens reguleringsventil og kugleleddets udgang skal være placeret over for hinanden, således at der kan slippe vand ud ved kugleleddets udgang. − Via den regulerbare udgang på kugleleddet kan et vandløb fødes.

4. Sæt den ønskede dyse i teleskopforlængelsen, og drej den i.

5. Skru kugleleddet på forbindelsesleddet på pumpen, og spænd godt til.

− Placer teleskopforlængelsen lodret over kugleleddet.

6. Opstil apparatet i bassinet på et fast, slamfrit underlag så vandret, at det er helt dækket med vand.

OBS! Pumpen må ikke løbe tør for vand. Mulige følger: Pumpen bliver ødelagt. Forholdsregler: Kontroller med jævne mellemrum vandstanden. Apparatet skal være anbragt under vandets overflade. Sådan tilsluttes strømforsyningen: Tilslutning: Forbind apparatet til strømnettet. Apparatet tilsluttes straks, når strømforbindelsen er etableret. Frakobling: Afbryd strømmen til enheden. Funktion som fontænepumpe Fontænens form kan efter opstilling og tilslutning tilpasses ved at dreje dyserne i forskellige dybder.

• Drej reguleringsventilen på teleskopforlængelsen, indtil det ønskede vandbillede vises.

• Drej evt. reguleringsventilen på kugleleddet, indtil den ønskede gennemstrømningsmængde er nået. GA_Bauhaus NPTP-O 1500-3500.pdf 76 20.12.2013 10:58:3377 - DK - Afhjælpning af fejl

Fejl Årsag Afhjælpning Apparatet kører ikke Netspænding mangler Kontroller netspændingen Løbehjulet er blokeret Rengør løbehjulet Filterskålen er tilstoppet Rengør filterskålen Kapacitet ultilstrækkelig For store tryktab i ledningerne Afkort slangelængde og forbindelsesdele til et minimum. Træk så vidt muligt slangerne lige. Apparatet slår fra efter kort tids drift Vandtemperaturen er for høj Sørg for vandtemperatur på maks. +35 °C

Lukkedele Pumpehjulet er en sliddel og er ikke omfattet af garantien. Rengøring og vedligeholdelse

Forsigtig! Farlig elektrisk spænding. Mulige følger: Død eller alvorlige kvæstelser. Beskyttelsesforanstaltninger:

• Elektriske apparater og installationer med mærkespænding U > 12 V AC oder U >30 V DC, som ligger i vandet: Kobl apparater og installationer fra strømmen, før du stikker hånden ned i vandet.

• Før du udfører arbejde på apparatet, skal du koble strømmen fra.

Rengør filterhuset Rengør ved behov apparatet med rent vand og en blød børste.

• Anvend under ingen omstændigheder aggressive rengøringsmidler eller kemiske opløsninger, da kabinettet herved kan blive angrebet, eller funktionen kan blive forringet. Rengør pumpen

1. Skru forbindelsesleddet (med teleskopforlængelse eller slangetyllen med tilslutningstrin) af pumpen.

2. Løn låsehagen på filterhuset, og åbn filterhuset.

3. Drej pumpelåget mod urets retning, og fjern det (bajonetlås).

4. Træk løbeenheden ud (magnetmodstand).

5. Alle dele skylles.

6. Sæt apparatet sammen i omvendt rækkefølge.

Opbevaring/overvintring Ved frost skal apparatet afmonteres. Rengør apparatet grundigt, kontroller det for beskadigelse og opbevar det frostfrit i neddykket eller fyldt tilstand. Stikket må ikke oversvømmes! Bortskaffelse

Dette apparat må ikke bortskaffes som husholdningens affald! Benyt venligst det dertil indrettede tilbagetagelsessystem. Gør apparatat ubrugeligt først ved at skære kablet af. GA_Bauhaus NPTP-O 1500-3500.pdf 77 20.12.2013 10:58:3378 - DK - 5 års BAUHAUS-garanti BAUHAUS yder 5 års garanti fra købsdatoen på alle el- og motordrevne apparater. Batterier, pærer og sliddele er dog ikke omfattet af garantien. Købers garantirettigheder i henhold til loven berøres ikke af denne garanti. Forekommer der fejl på et apparat i garantiperioden, vil BAUHAUS efter eget skøn enten afhjælpe fejlen (reparation), bytte apparatet til et nyt eller udbetale købsprisen mod returnering af apparatet. Videregående krav kan ikke udledes af garantien. Fejl og tegn på slid, der skyldes almindelig slitage, ukorrekt håndtering eller manglende vedligeholdelse, eller som kunden var bekendt med ved købet, er ikke omfattet af garantien. Garantien bortfalder, hvis kunden åbner apparathuset eller lader det åbne. Kunden kan mod forevisning af apparatet og kassebonen gøre garantikrav gældende i enhver BAUHAUS-forretning i 5 år fra købsdatoen. Kontakt pr. e-mail service@bauhaus.info

Fare for personskade ved en generell risikokilde Symbolet henviser til en akutt truende fare som kan medføre alvorlige personskader eller død, dersom ikke de nødvendige forholdsregler treffes.

Tekniske specifika- tioner Mål Vægt Nominel spænding Effektforbrug Vandtemperaturen Kapacitet Pumpehøjde Kabellængde

Symboler på apparatet Støvtæt. Vandtæt ned til 2 m dybde Afmonter apparatet ved frostvejr Må ikke bortskaffes med det almindelige husholdningsaffald OBS! Læs brugsanvisningen
