BRUKSANVISNING NPTPO 2500 Neptun

2. Løsn låsehagen på filterhuset.

• Svingbar teleskopforlengelse (kuleledd).

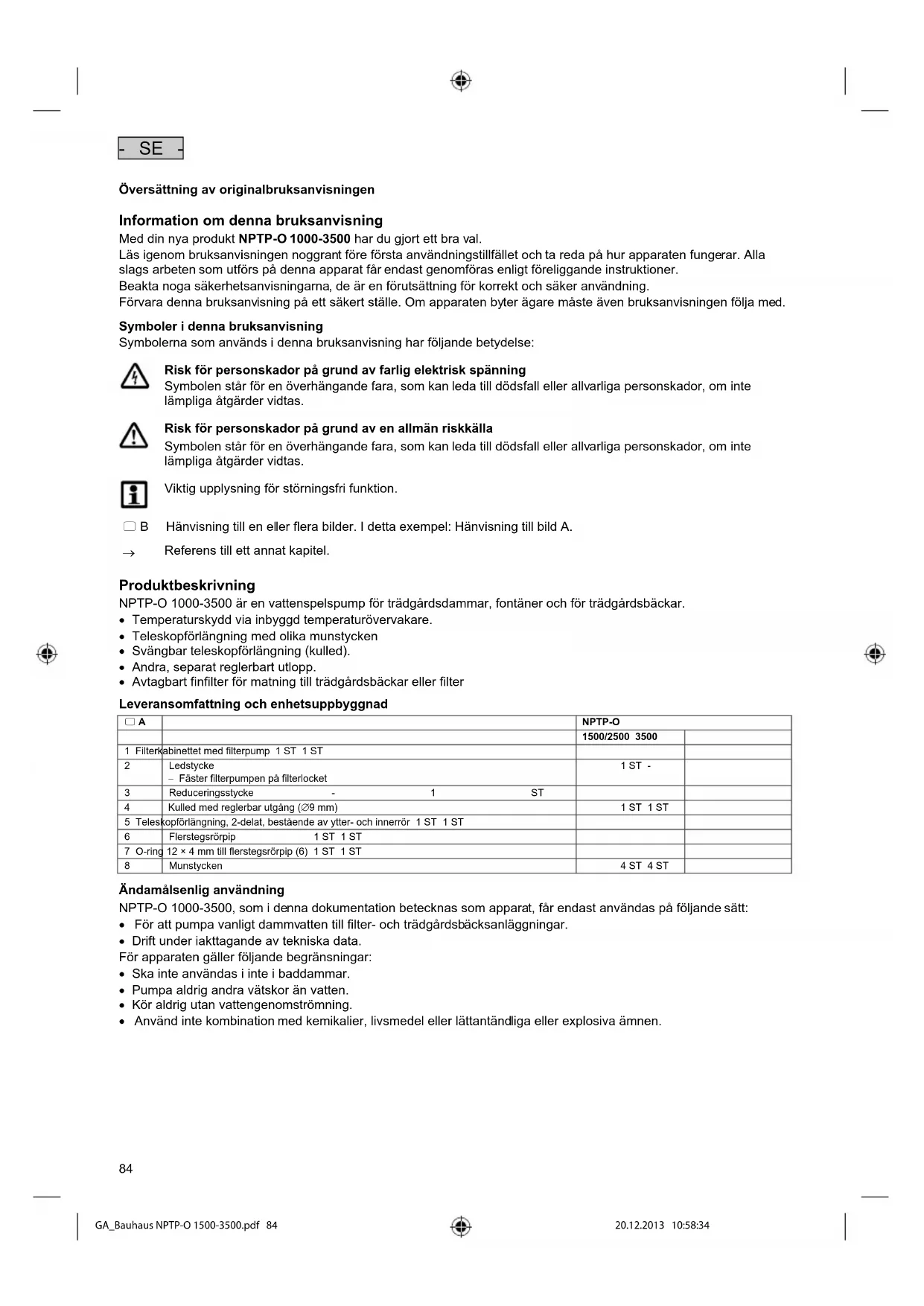

GA_Bauhaus NPTP-O 1500-3500.pdf 83 20.12.2013 10:58:3484 - SE - Översättning av originalbruksanvisningen Information om denna bruksanvisning Med din nya produkt NPTP-O 1000-3500 har du gjort ett bra val. Läs igenom bruksanvisningen noggrant före första användningstillfället och ta reda på hur apparaten fungerar. Alla slags arbeten som utförs på denna apparat får endast genomföras enligt föreliggande instruktioner. Beakta noga säkerhetsanvisningarna, de är en förutsättning för korrekt och säker användning. Förvara denna bruksanvisning på ett säkert ställe. Om apparaten byter ägare måste även bruksanvisningen följa med. Symboler i denna bruksanvisning Symbolerna som används i denna bruksanvisning har följande betydelse:

Risk för personskador på grund av farlig elektrisk spänning Symbolen står för en överhängande fara, som kan leda till dödsfall eller allvarliga personskador, om inte lämpliga åtgärder vidtas.

Risk för personskador på grund av en allmän riskkälla Symbolen står för en överhängande fara, som kan leda till dödsfall eller allvarliga personskador, om inte lämpliga åtgärder vidtas.

Viktig upplysning för störningsfri funktion.

Referens till ett annat kapitel.

Produktbeskrivning NPTP-O 1000-3500 är en vattenspelspump för trädgårdsdammar, fontäner och för trädgårdsbäckar.

• Temperaturskydd via inbyggd temperaturövervakare.

• Teleskopförlängning med olika munstycken

• Svängbar teleskopförlängning (kulled).

• Andra, separat reglerbart utlopp.

• Avtagbart finfilter för matning till trädgårdsbäckar eller filter Leveransomfattning och enhetsuppbyggnad

NPTP-O 1500/2500 3500 1 Filterkabinettet med filterpump 1 ST 1 ST 2 Ledstycke − Fäster filterpumpen på filterlocket 1 ST - 3 Reduceringsstycke - 1 ST

Kulled med reglerbar utgång (∅9 mm) 1 ST 1 ST 5 Teleskopförlängning, 2-delat, bestående av ytter- och innerrör 1 ST 1 ST 6 Flerstegsrörpip 1 ST 1 ST 7 O-ring 12 × 4 mm till flerstegsrörpip (6) 1 ST 1 ST 8 Munstycken 4 ST 4 ST

Ändamålsenlig användning NPTP-O 1000-3500, som i denna dokumentation betecknas som apparat, får endast användas på följande sätt:

• För att pumpa vanligt dammvatten till filter- och trädgårdsbäcksanläggningar.

• Drift under iakttagande av tekniska data. För apparaten gäller följande begränsningar:

• Ska inte användas i inte i baddammar.

• Pumpa aldrig andra vätskor än vatten.

• Kör aldrig utan vattengenomströmning.

• Använd inte kombination med kemikalier, livsmedel eller lättantändliga eller explosiva ämnen. - SE - GA_Bauhaus NPTP-O 1500-3500.pdf 84 20.12.2013 10:58:3485 - SE - Säkerhetsanvisningar Det kan utgå fara för personer och materiella värden från den här enheten om den används på ett olämpligt sätt eller i strid mot det avsedda användningssyftet, eller om säkerhetsanvisningarna inte följs. Den här enheten kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder enheten säkert samt de risker som kan uppstå. Barn får inte leka med enheten. Rengöring och användarunderhåll får inte utföras av barn utan uppsikt. Faror vid kombination av vatten och elektricitet

• Om anslutningen inte har utförts på föreskrivet sätt eller om apparaten hanteras på olämpligt sätt kan kombinationen av vatten och elektricitet leda till dödsolyckor eller allvarliga personskador pga. elektriska slag.

• Innan du doppar ned handen i vattnet måste du alltid dra ut stickkontakten till all utrustning som befinner sig i vattnet. Elektrisk installation enligt föreskrift

• Elektriska installationer måste ha utförts i enlighet med nationella bestämmelser och får endast utföras av en behörig elinstallatör.

• En behörig elinstallatör är en person som till följd av sin yrkesutbildning, kunskap och erfarenhet både kan och är berättigad att bedöma och genomföra tilldelade arbetsuppgifter. Sådana arbetsuppgifter som utförs av behörig personal omfattar även förmågan att identifiera möjliga faror samt att beakta gällande regionala och nationella standarder, föreskrifter och bestämmelser.

• Om frågor eller problem uppstår måste du kontakta en elinstallatör.

• Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömförsörjningen. Apparatens data anges på typskylten på apparaten, på förpackningen eller i denna bruksanvisning.

• Apparaten måste vara ansluten till en jordfelsbrytare vars dimensionerade felström uppgår till max. 30 mA.

• Förlängningskablar och strömfördelare (t ex grenuttag) måste vara godkända för användning utomhus (dropptäta).

• Nätkablarnas ledningsarea får inte vara mindre än arean i gummikabel med beteckningen H07RN-F. Förlängningskablar ska uppfylla kraven som ställs i DIN VDE 0620.

• Skydda stickkontakter från fukt.

• Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter. Säker drift

• Använd inte apparaten om personer befinner sig i vattnet.

• Apparaten får inte användas om elkablarna eller kåpan är defekta.

• Bär inte och dra inte apparaten i elkabeln.

• Dra kablarna så att de är skyddade och inte kan skadas, och att ingen kan snava över dem.

• Öppna apparatens kåpa eller tillhörande delar endast när du uttryckligen uppmanas till detta i bruksanvisningen.

• Genomför endast arbeten på apparaten, som beskrivs i denna anvisning. Kontakta en behörig kundtjänstverkstad, eller ev. tillverkaren, om vissa problem inte kan åtgärdas.

• Använd endast original reservdelar och tillbehör till apparaten.

• Genomför inte tekniska ändringar på apparaten.

• Se till att uttaget och stickkontakten alltid hålls torra. GA_Bauhaus NPTP-O 1500-3500.pdf 85 20.12.2013 10:58:3486 - SE - Installation och anslutning Trädgårdspumps- eller filterpumpsdrift

1. Skruva fast flerstegsrörpipen på pumpens ledstycke med o-ringen och vrid åt med handkraft.

4. Placera enheten vågrätt på en stabil, slamfri botten i dammen, så att den helt täcks med vatten.

5. Maximalt uppställningsdjup: 2 m under vattenytan.

Drift som vattenspelspump

1. Montera teleskopförlängningen: Stick in innerröret i ytterröret och säkra med kragmuttern.

2. Stick in teleskopförlängningen i kulleden.

3. Teleskopförlängningens reglerventil och kulledsutgång ska läggas mittemot varandra så att vattnet kan rinna ut ur

kulledsutgången. − Teleskopförlängningens reglerventil och kulledsutgången måste ligga mittemot varandra så att vatten kan rinna ur kulledsutgången. − Via kulledens reglerbara utgång går det att mata en vattenström till en trädgårdsbäck.

4. Placera det önskade munstycket i teleskopförlängningen och skruva in det.

5. Skruva fast kulleden på pumpens ledstycke och vrid åt med handkraft.

− Rikta teleskopförlängningen vinkelrätt via kulleden.

6. Placera enheten vågrätt på en stabil, slamfri botten i dammen så att den helt täcks med vatten.

Varning! Pumpen får inte köras torr. Möjlig följd: Pumpen kan förstöras. Skyddsåtgärder: Kontrollera vattennivån regelbundet. Apparaten måste generellt vara placerad under vattenytan. Så ansluter du strömmen: Sätta på enheten: Anslut apparaten till elnätet. Apparaten startar genast när den matas med ström. Slå ifrån apparaten: Skilj apparaten åt från elnätet. Drift som vattenspelspump Fontänens form kan, efter uppställningen och anslutningen, anpassas genom att munstyckena vrids in olika djupt.

• Vrid på ventilreglaget på teleskoparmen tills den önskade vattenbilden uppstår.

• Vrid vid behov på ventilreglaget tills den önskade flödeshastigheten har uppnåtts. GA_Bauhaus NPTP-O 1500-3500.pdf 86 20.12.2013 10:58:3487 - SE - Störningsåtgärder

Störning Orsak Åtgärd Apparaten fungerar inte Nätspänning saknas Kontrollera nätspänningen Pumphjulet blockerat Rengör pumphjulet Filterskålen tilltäppt Rengör filterskålen Otillräcklig matningsprestanda För höga tryckförluster i ledningarna Reducera slanglängden och kopplingdelarna till ett minimum, lägg slangarna så rakt som möjligt Apparaten slår ifrån efter kort tids drift För hög vattentemperatur Beakta maximal vattentemperatur +35 °C

Slitagedelar Drivenheten är en slitagedel och täcks inte av garantin. Rengöring och underhåll

OBS! Farlig elektrisk spänning. Möjliga följder: Dödsolyckor eller allvarliga personskador. Skyddsåtgärder:

• Elektriska enheter och installationer med en nominell spänning U > 12 V AC eller U >30 V DC som ligger i vatten: Gör enheter och installationer spänningsfria före du griper ner i vattnet.

• Före du utför arbeten på enheten så ska du göra den spänningsfri.

Rengöra filterkabinett Rengör apparaten vid behov med rent vatten och en mjuk borste.

• Använd aldrig starka rengöringsmedel eller kemiska lösningar då dessa kan fräta apparatens kåpa eller leda till att apparatens funktion försämras. Rengöra pumpen

1. Skruva av ledstycket (med teleskopförlängning eller flerstegsslangtratt) från pumpen.

2. Manövrera fästkroken på filterkabinettet och öppna det.

3. Vrid pumplocket moturs och ta bort det (bajonettkoppling).

6. Sätt ihop apparaten i omvänd ordningsföljd.

Förvaring/Lagring under vintern Vid frost måste apparaten tas in. Rengör apparaten noggrant, kontrollera om apparaten är skadad och förvara den sedan i vatten eller vattenfylld på en frostfri plats. Stickkontakten får inte doppas ned i vätskan! Avfallshantering

Denna apparat får inte kastas i hushållssoporna! Lämna in apparaten till ett erkänt insamlingsställe. Klipp av kabeln så att apparaten inte längre kan tas i drift. GA_Bauhaus NPTP-O 1500-3500.pdf 87 20.12.2013 10:58:3488 - SE - 5 års BAUHAUS-garanti BAUHAUS ger fem års garanti från inköpsdatum för alla el- och motordrivna utrustningar, med undantag för ackumulatorer, batterier, ljuskällor och slitagedelar. Köparens lagstadgade garantirättigheter påverkas inte av denna garanti. Om brister uppstår i en apparat under garantitiden, avgör BAUHAUS om dessa brister ska åtgärdas (reparation), om apparaten ska bytas ut eller om köpebeloppet ska återbetalas efter att apparaten lämnats in. Ytterligare anspråk kan inte ställas med hänvisning till garantin. Denna garanti täcker inte sådana brister och slitskador som kan härledas till normalt slitage, ej ändamålsenlig hantering eller uteblivet underhåll, eller som kunden kände till vid köpetillfället. Garantin upphör att gälla om kunden på egen hand öppnar eller låter öppna apparatens kåpa. Kunden kan göra anspråk på garantin genom att lämna in apparaten och uppvisa köpekvittot i ett valfritt BAUHAUS- varuhus inom fem år efter inköpsdatum. Kontakta oss på e-post service@bauhaus.info

Tekniska data Mått Vikt övre märkspänning Effekt Vattentemperatur Matningsprestanda Uppfordringshöjd Kabellängd

Symboler på apparaten Dammtät. Vattentät till 2 m djup Demontera apparaten innan första frosten. Får inte kastas i hushållssoporna! Varning! Läs igenom bruksanvisningen
