MANUALE UTENTE NPTPO 2500 Neptun

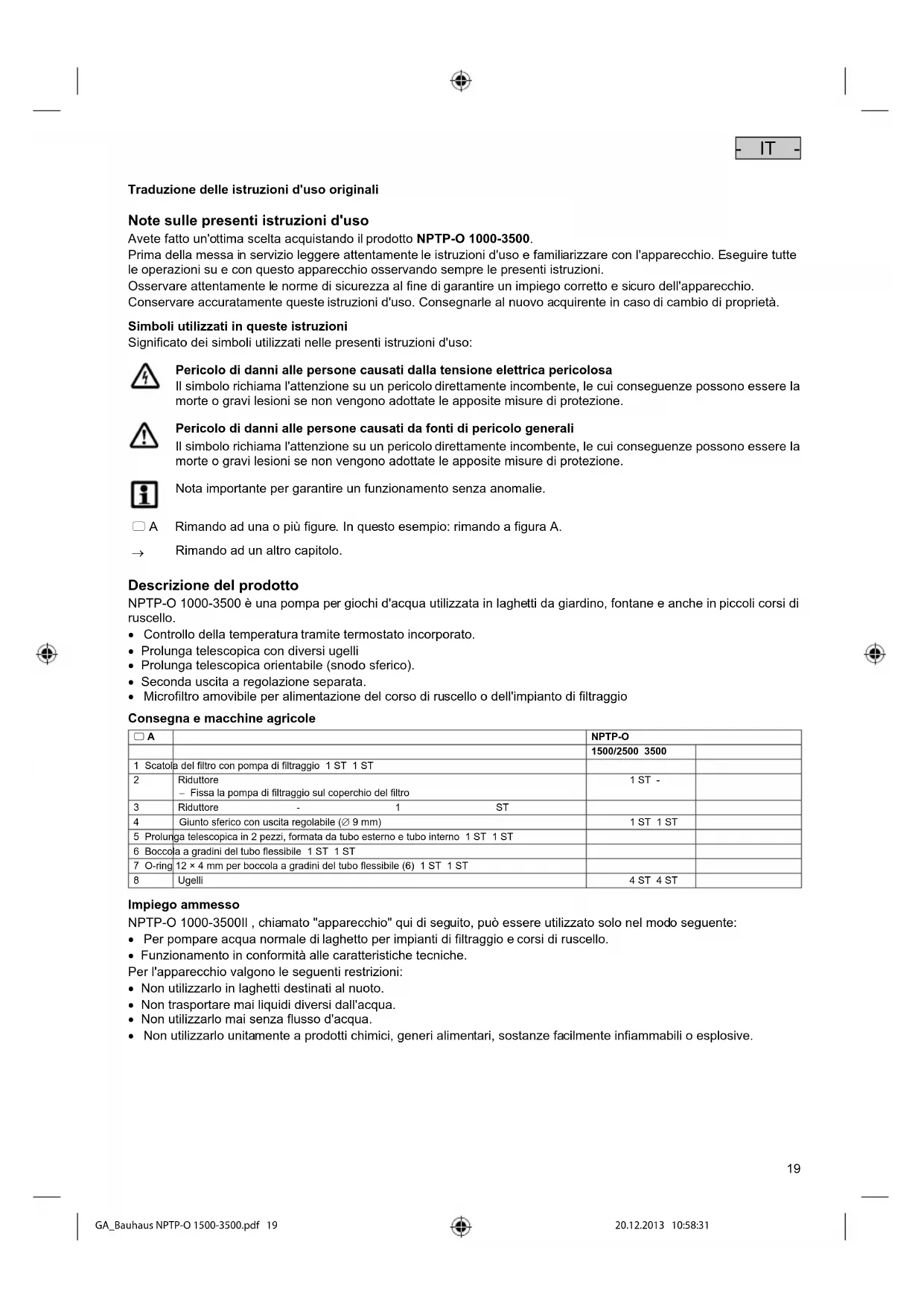

Traduzione delle istruzioni d'uso originali

Note sulle presenti istruzioni d'uso

Avete fatto un'ottima scelta acquistando il prodotto NPTP-O 1000-3500.

Prima della messa in servizio leggere attendamente le istruzioni d'uso e familiarizzare con l'apparecchio. Eseguire tutte le operazioni su e con questo apparecchio osservando sempre le presenti istruzioni.

Osservare attentamente le norme di sicurezza al fine di garantire un impiego corretto e sicuro dell'apparechio.

Conservare accuratamente queste istruzioni d'uso. Consegnarle al nuovo acquirente in caso di cui lo propietà.

Simboliutilizzatiinquesteistruzioni

Significato dei symboli utilizzati nelle presenti istruzioni d'uso:

Pericolo di danni alle persone causati alla tensione elettrica pericolosa

Il significato richiama l'attenzione su un pericolò direttamente incombente, le cui seguengerze sono più assere la morte o gravi lesioni se non vengono adottate le apposite misure di protezione.

Pericolo di danni alle persona causati da fonti di pericolo generali

Il significato richiama l'attenzione su un pericolò direttamente incombente, le cui seguengerze sono più assere la morte o gravi lesioni se non vengono adottate le apposite misure di protezione.

Nota importante per garantire un funzionamento -, anomalie.

Rimando ad una o più figure. In quello esempio: rimando a figura A.

Rimando ad un altro capitolo.

Descrizione del prodotto

NPTP-O 1000-3500 è una pompa per giochi d'acqua utilizzata in laghetti da giardino, fontane eanche in piccoli corsi di ruscello.

• Controllo della temperatura tramite termostato incorporado.
• Prolunga telescopica con diversi ugelli
• Prolunga telescopica orientabile (snodo sferico).
• Seconda uscita a regolazione separata.
• Microfiltro amovibile per alimentazione del corso di ruscello o dell'impliano di filtraggio

Consegnae macchine agricole

☐ A		NPTP-O
		1500/2500 3500
1 Scalola del filtrlo con pompa di filtraggio 1 ST 1 ST
2	Riduttore- Fissa la pompa di filtraggio sul coperchio del filtrlo	1 ST -
3	Riduttore - 1 ST
4	Giunto sferico con uscita regolabile (Ø 9 mm)	1 ST 1 ST
5 Prolunga telescopia in 2 pezzi, formata da tubo esterno e tubo interno 1 ST 1 ST
6 Bocca la a gradini del tubo flessibile 1 ST 1 ST
7 O-ring	12 × 4 mm per boccola a gradini del tubo flessibile (6) 1 ST 1 ST
8	Ugelli	4 ST 4 ST

Impiego ammesso

NPTP-O 1000-3500II, chiamato "apparecchio" qui di seguito, cui esere usizzato solo nel modo seguente:

• Per pompare acqua normale di laghetto per impianti di filtraggio e corsi di ruscello.
• Funzionamento in conformità alle caratteristiche tecniche.
  Per l'apparecchio valgono le seguenti restrizioni:
  Nonutilizzarlo in laghetti destinati al nuoto.
  Non trasportare mai liquidi diversi dall'acqua.
  Nonutilizzarlo mai senza flusso d'acqua.
  Nonutilizzaro unitamente a prodotti chimici,generi alimentari,sostenze facilemente inflammabili o esplovec.

IT

Norme di sicurezza

Questo apparecchio之意 to be non viene utilizzato correttamente o non seco la finalita d'impiegopourse se le avventenze di sicurezza non vengono osservate.

Questo apparecchio può essere utilizzato da bambini sopra gli 8 anni e da persone con disponità fisiche, sensoriche o mentali ridotte o che non disponono di esperienza e cognizioni tecniche, perché a condizione che vengano sorvegliate e siano state addestrate nell'uso corretto dell'apparecchio e siano in grado di capire i pericoli seguenti. I bambini non possono giocare con l'apparecchio. Gli interventi di pulizia e manutenzione non possono essere eseguiti da bambini se questi non vengono sorvegliati.

Pericoli dovuti alla combinazione di acqua ed elettricità

• La combinazione di acqua ed elettricità più provocare la morte o gravi lesioni personali se il collegamento non è a norma o l'impiego dell'apparecchio è errato.
• Prima di mettere le mani nell'acqua, disecitare sempre tutti gli apparecchi ivi presenti.

Installazione elettrica conforme alle norme

• Le installmenti elettriche devono soddisfare le disposizioni d'installazione nazionali e possono essere eseguite solo da un elettricista specializzato.
• Una persona viene considerata un elettricista specializzato se esta è abilitata e autorizzata - data la formazione professionale, le cognizioni tecniche e l'esperienza - a valutare e ad eseguire gli interventi conferiti. Il lavoro del technique comprehendeanche il saper riconoscere eventuali pericolile e l'osservanza delle norme, prescrizioni e dispositionsi nazionali vigenti in materia.
• Rivolgersi ad un elettricista specializzato qualora dovessero sorgere domande e problemi.
• Eseguire il collegamento solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica concordano. I dati sono riportati sulla targhetta di identificazione dell'apparecchio, sulla confezione, oppure nelle presenti istruzioni d'uso.
• L'apparecchio deve essere protetto con un dispositivo di protezione per correnti di guasto con una corrente di taratura di max. 30mA .
  I cavi di prolongamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto (protetti contro gli spruzzi d'acqua).
• Le linee di allacciameto alla rete non devono avera una sezione trasversale minore di quella delle condutture a tubo flessibile di gomma con la sigla H07RN-F. Le condutture di prolongamento devono soddisfare le norme DIN VDE 0620.
  Proteggere le connessioni a spina contro l'umidita.
• Collegare l'apparecchio solo ad una presa installata secondo le norme.

Funzionamento sicuro

Utilizzare l'apparecchio solo se nessuno è presente nell'acqua!
- Non utilizzato l'apparecchio se i cavi elettrici o il corpo dell'apparecchio sono difettosi.
Non avvicinare l'apparecchio ai cavi elettrici.
- Mettere i cavi al riparo da danni e in maniera tale che nessuno possa cadervi sopra.
- Aprire l'alloggiamento dell'apparecchio o delle relative componenti solo se ciò è espressamenteindicato nelle istruzioni d'uso.
Utilizzate l'apparecchio solo per operazioni descripte in questo libretto d'istruzioni. Rivolgersi ad un centro d'assistenza autorizzato o in caso di dubbio al produttore, in caso di mancata risoluzione dei problemi.
- Utilizzare solo parti di ricambio e accessori originali per l'apparecchio.
Non apportate mai modifiche tecniche all'apparecchio.
- Mantenere presa e spina sempre asciutte.

Installazione e collegamento

Funzionamento come pompa per Cascata o pompa per filtrlo

Procedere nel modo seguente:

B

1. Avvitare la boccola del tubo flessibile con l'O-ring sul riduttore della pompa e poi stringere a fondo.
2. Azionare il gancio di arresto situato sulla scatola del filtr.
3. Rimuovere le tazze del filtr.
4. Installare in posizione orizzontale l'apparecchio nel laghetto su un fondo stabile e alla fango in modo che si completingamente coperto d'acqua.
5. Profondità di montaggio massima: 2 m sotto il livello dell'acqua.

Funzionamento come pompa per fontana

Procedere nel modo seguente:

C

1. Montare la prolonga telescopica: Inserire il tubo interno nel tubo esterno e poi assicurarlo con la bussola a cappello.
2. Inserire la prolonga telescopica sul giunto sferico.

3. Allineare in posizione contrapposta la valvola regolatrice della prolunga e l'uscita del giunto sferico in modo che l'acqua possa fuoriuscire dall'uscita del giunto.

4. La valvola regolatrice della prolunga e l'uscita del giunto sferico devono essere allineate in posizione contrapposta in modo che l'accua possa fuoriuscire dall'uscita del giunto.

5. Il corso di ruscello più essere alimentato tramite l'uscita regolabile situata sul giunto sferico.

6. Inserire l'ugello desiderato nella prolunga e avvitare.

7. Avvitare il giunto sferico sul riduttore della pompa e poi stringere a fondo.
8. Allineare verticalmente la prolunga agenda sul giunto sferico.
9. Installare in posizione orizzontale l'apparecchio nel laghetto su un fondo stabile e alla fango in modo che si completingamente coperto d'acqua.

Messa in funzione

Attenzione! La pompa non deve funzionare a secco.

Eventuali consequences: la pompaiene danneggiata irreparabilmente.

Misure di protezione: controllare periodicamente il livello dell'acqua. Di solito l'apparecchio deve essere posizionato quello il livello dell'acqua.

Realizzare l'alimentazione elettrica procedendo nel modo seguente:

Avviamento: Collegare l'apparecchio alla rete. L'apparecchioiene avviato immediamente una volta stabilito il collegamento elettrico.

Spegnimento: Staccare l'apparecchio alla rete.

Funzionamento come pompa per fontana

Una volta eseguite le operazioni di installatione e collegamento, la forma delle fontane cui ossere adattata variano l'avvitamento in profondità degli ugelli.

D

• Sulla prolonga telescopica girare la valvola regolatrice finché non viene rappresentata l'imagine d'acqua desiderata.
• Eventualmente sul giunto sferico girare la valvola regolatrice finché non si raggiunge la portata d'acqua desiderata.

IT

Eliminazione di guasti

Guasto	Causa	Rimedi
L'apparecchio non funziona Manca tensione di rete Controllare la tensione di rete
Portata insufficiente	Girante bloccata Pulire la girante
	Coppa del filtrato intasata Pulire la Coppa del filtrato
	Perdite troppo evidenti nelle condutture Ridurre al minimo la lunghezza del tubo flessibile e le parti di collegamento, posare i tubi flessibili possibilmente dritti
L'apparecchio si disinserisce dato un breve tempo di funzionamento	Temperatura dell'accua troppo alta Badare che la temperature massima dell'accua non superi i +35 °C

Pezzi soggetti a usura

L'unità scorrevole è un componente soggetti a usura e quindi non è coperto da garanzia.

Pulizia e manutenzione

Attenzione! Tensione elettrica pericolosa.

Eventuali consequence: morte o gravi lesioni.

Misure di protezione:

• Apparecchi elettrici e sistemi di installatione con tensione di misurazione U > 12 V CA o U >30 V CC sistemi in acqua: disecitare apparecchi e sistemi prima di mettere le mani nell'acqua.
• Disecitare l'apparecchio prima di intervenire sul medesimo.
  Assicurare l'apparecchio in modo da evitare avviamenti accidentali.

Pulire la scatola del filtro

Se necessario pulire l'apparecchio con acqua limpida e una spazzola morbida.

Non utilisezare mai detergenti aggressivi o soluzioni chimiche per non corrodere il corpo o compromettere il funzionamento dell'apparecchio.

Pulire pompa

Procedere nel modo segunte:

[]E

1. Svitare il riduttore (con prolunga telescopica o boccola del tubo flessibile) alla pompa.
2. Azionare il gancio di arresto e poi aprire la scatola del filtr.
3. Girare il coperchio della pompa in senso antiorario e rimuoverlo (chiusura a baionetta).
4. Rimuovere l'unità di funzionamento (resistenza magnetica).
5. Lavare tutti i componenti.
6. Montare l'apparecchio seguendo I'ordine inverso.

Immagazzinaggio/rimessaggio durante l'inverno

In caso di gelo l'apparecchio deve essere scollegato. Eseguite una pulitura a fondo, controllate se l'apparecchio è danneggiato e conservato immerso o riempito avendo cura che non geli. La spina non deve venire sommersa!

Smaltimento

Non smaltire quello apparecchio gettandolo nei rifiuti domestici! Utilizzare l'appostoistema di ritiro. Rendere inutilizzabile l'apparecchio tagliando i cavi.

5 anni di garanzia BAUHAUS

BAUHAUS concede una garanzia di 5 anni a partire alla data di acquisto su tutti gli apparecchi elettrici e a motore, ecctto accumulatorati, batterie, lampade e pezioni soggetti a usura.

Sono salvi i diritti a garanzia legali dell'acquirente.

Per i difetti di un appearechio che si verificano durante il periodo di garanzia, BAUHAUS provvedera ad eliminari (riparazione) secondo un'equa valutazione, fornirà un appearechio sostituito oppure rimborsere il prezzo d'acquisto dietro restituzione. Non è possibile derivare ulteriori diritti da garanzia.

Dalla garanzia sono esclusi i difetti e fenomeni di usura imputabili al consueto logoramento, trattamento non appropriato o manutenzione non eseguita, oppure gli noti al cliente al momento dell'acquisto dell'apparecchio. La garanzia si estingue non appena il cliente après o fa aprire la scatola dell'apparecchio.

Il cliente può far valere i diritti a garanzia presentando l'apparecchio e lo scontrino ad agli BAUHAUS entro 5 anni alla data d'acquisto.

Contatto E-mail

[e-mail]
